UpdateTool 升级工具使用说明

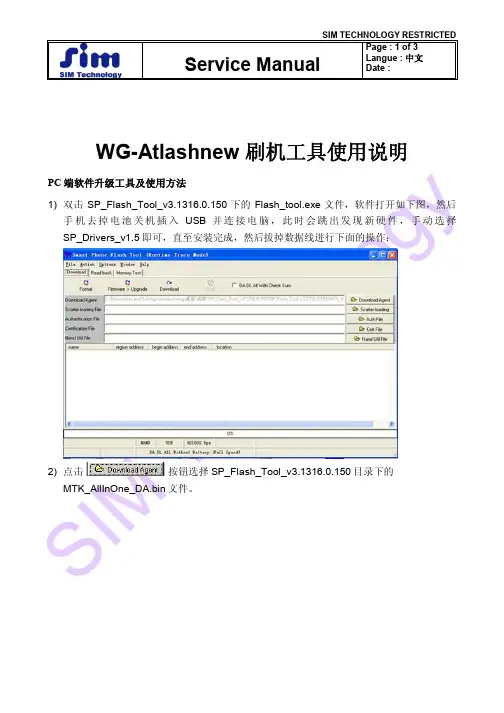

WG-Atlashnew 刷机工具使用说明
PC端软件升级工具及使用方法
1) 双击SP_Flash_Tool_v3.1316.0.150下的Flash_tool.exe文件，软件打开如下图，然后
手机去掉电池关机插入USB并连接电脑，此时会跳出发现新硬件，手动选择SP_Drivers_v1.5即可，直至安装完成，然后拔掉数据线进行下面的操作：
2) 点击按钮选择SP_Flash_Tool_v3.1316.0.150目录下的
MTK_AllInOne_DA.bin文件。

3) 请将最新版的手机软件压缩包解压后，再点击按钮选择最新提供的手
机软件包内的MT6589_Android_scatter_emmc.txt文件。

4) 点击按钮后，将usb线插入手机（手机不需要开机，不需要插入电
池），手机自动进入升级软件状态，持续3分钟左右，升级完成后，会有如下提示，表明升级完成，可以把USB线拔出，升级全过程结束。

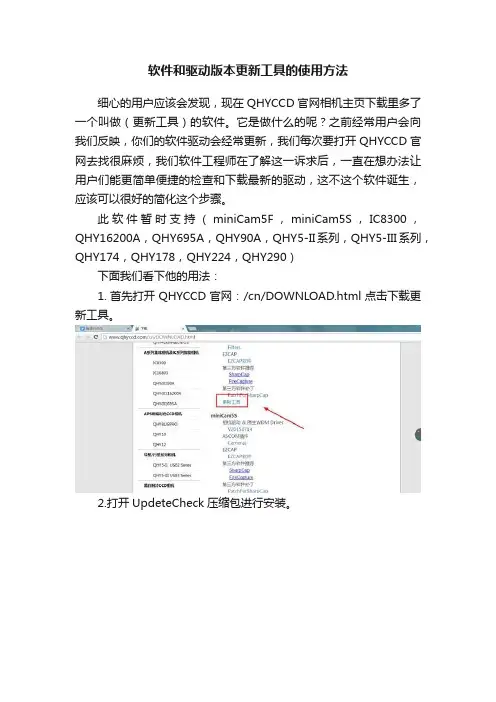

软件和驱动版本更新工具的使用方法
细心的用户应该会发现，现在QHYCCD官网相机主页下载里多了一个叫做（更新工具）的软件。

它是做什么的呢？之前经常用户会向我们反映，你们的软件驱动会经常更新，我们每次要打开QHYCCD官网去找很麻烦，我们软件工程师在了解这一诉求后，一直在想办法让用户们能更简单便捷的检查和下载最新的驱动，这不这个软件诞生，应该可以很好的简化这个步骤。

此软件暂时支持（miniCam5F，miniCam5S，IC8300，QHY16200A，QHY695A，QHY90A，QHY5-II系列，QHY5-III系列，QHY174，QHY178，QHY224，QHY290）
下面我们看下他的用法：
1.首先打开QHYCCD官网：/cn/DOWNLOAD.html点击下载更新工具。

2.打开UpdeteCheck压缩包进行安装。

3.注意要首先要先连接QHYCCD相机，然后打开软件。

4.点击检查更新。

5.看看那些需要更新，点击download
6.直接跳转到相应的下载页面，下载更新相应的软件和驱动就可以了。

工程升级工具使用说明升级工具升级说明注意事项：1、升级工具支持将通用版本KV6.55工程升级至KV7.0。

2、安装升级工具前，请确保kv6.55已经安装。

3、在使用升级工具前，请确认要升级的KV6.55工程已经做好备份。

升级说明：组态王6.55工程如果想要升级至7.0，需借助工程升级工具。

工程升级后保证了原来老版本下的工程也不受影响。

具体升级过程主要分两部分：通过升级工具将kv6.55的工程转成中间文件。

通过7.0工程浏览器界面加载该中间文件。

通过升级工具将kv6.55的工程转成中间文件1、前提准备工作：1）、用户需要在kv6.55下安装升级工具，安装包UpdateTools 由亚控公司提供。

2）、首先关闭655工程管理器或开发系统，否则会弹出提示框，如下图所示：2、将kv6.55工程转为中间文件步骤一：双击运行UpgradeKvVersion.exe,弹出工程升级对话框，如下图所示：工程升级对话框步骤二：点击工具栏的“升级7.0”，弹出工程升级管理器界面，如下图所示：工程升级管理器步骤三：点击工具栏的“搜索工程”选择要升级的kv6.55工程，如下图所示：步骤四：点击“升级”按钮，并选择升级工程存放路径，如下图所示：步骤五：工程升级完成后，指定路径下生成了kv6.55的工程升级文件，如下图所示：通过7.0工程浏览器界面加载中间文件1、前提准备工作：1）、kv6.5的工程通过工程升级工具已经生成了中间文件。

2、开始升级步骤一：在7.0中新建工程，打开工程浏览器，点击“升级工程”，如下图所示：步骤二：提示用户升级会覆盖掉当前工程中的内容，如下图所示：后开始升级。

步骤四：升级完成后，显示“导入信息总结”框，如下图所示：。

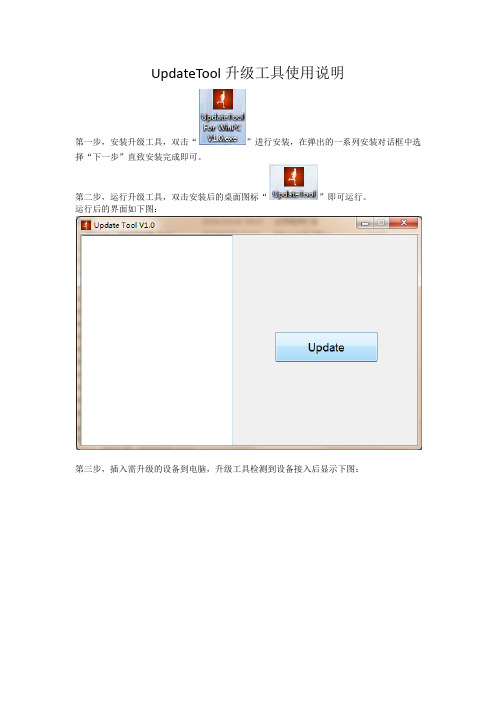

UpdateTool升级工具使用说明
第一步，安装升级工具，双击“”进行安装，在弹出的一系列安装对话框中选择“下一步”直致安装完成即可。

第二步，运行升级工具，双击安装后的桌面图标“”即可运行。

运行后的界面如下图：
第三步，插入需升级的设备到电脑，升级工具检测到设备接入后显示下图：
注意：如果没有检测到设备信息，左侧为空白，请参考我们的驱动修复解决办法
第四步，选择升级的目标bin文件，通过点击上图中的“”按钮来选择目标bin文件的存放路径，选对路径，再选中文件双击，或者点击下图中的打开按钮即可进行升级。

双击或者点击打开后，升级工具显示
第五步，待升级工具提示升级成功后，拔掉设备，重新插入设备，确认是否已经升级到最新版本。

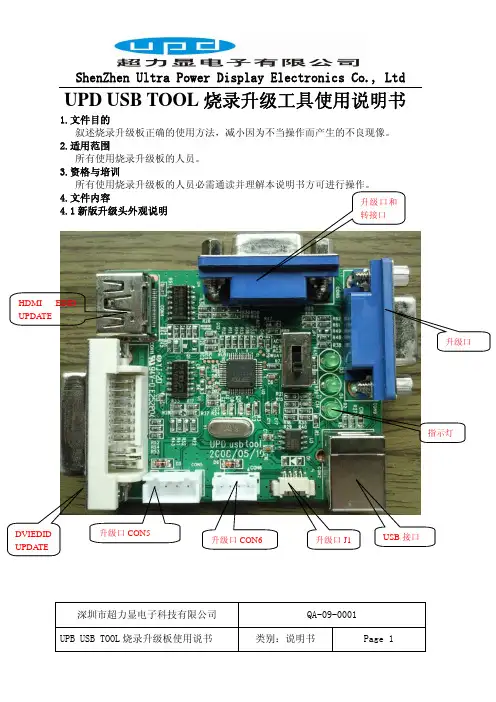

ShenZhen Ultra Power Display Electronics Co., Ltd深圳市超力显电子科技有限公司 QA-09-0001UPD USB TOOL 烧录升级工具使用说明书 1.文件目的叙述烧录升级板正确的使用方法，减小因为不当操作而产生的不良现像。

2.适用范围所有使用烧录升级板的人员。

3.资格与培训所有使用烧录升级板的人员必需通读并理解本说明书方可进行操作。

4.文件内容 4.1新版升级头外观说明指示灯USB 接口升级口J1DVIEDID UPDATE HDMI EDID UPDATE升级口和转接口 升级口升级口CON6升级口CON5ShenZhen Ultra Power Display Electronics Co., Ltd深圳市超力显电子科技有限公司 QA-09-0001J1: CON5/6:4.1.1 新烧录升级板型号：“USB TOOL 1004C”此标识在烧录升级板背面上方 4.1.2 新烧录升级板无电源插座。

4.1.3 指示灯为单灯绿色 4.2升级所需工具4.2.1 USB 连接线，一端公口，一端母口，线长按实际作业需要可自行决定。

用于联接电脑主机和 升级板。

4.2.2 适配线一条（按PCB 板调试口大小选择线头大小）。

4.2.4. 电脑一台，包含：主机，显示器，键盘和鼠标。

4.2.5 .ISP 烧写软件工具，软件工具英文版本。

4.3 操作前的准备工作 4.3.1 联接方法a. USB 连接线插上主机。

b. USB 升级板连接USB 连接线母口。

4.3.2 工具软件设置将我方所给的工具软件，放置在电脑D 盘的任一目录下即可。

4.3.3 程序文件设置将我方提供的将要烧写的文件存放于电脑D 盘的任一目录. 4.4.注意事项4.4.1. 新版烧录升级板只能烧写类型为BIN 的程序文件.(鼠标右键单击选择属性,可查看文件类型)4.4.2. 新版烧录升级板能用于MSTAR 全系列的MCU 驱动板.4.4.3. 新版烧录升级板只能烧写新的程序文件.同时,旧烧录升级板不能烧写新的程序文件.4.5.把程序HBIN 文件烧到烧录升级板中 4.5.1.硬件联接a.用USB 连接线将烧录升级板和主机联接起来.B 烧录工具显示绿灯 4.5.2.软件工具打开ShenZhen Ultra Power Display Electronics Co., Ltd深圳市超力显电子科技有限公司QA-09-0001a.打开电脑中软件工具的存放路径b.双击ISP_Tool.exe 如图:打开后软件工具介面如下:点击CONNECT 连接成功后再点击READ 读取读取ShenZhen Ultra Power Display Electronics Co., Ltd深圳市超力显电子科技有限公司 QA-09-0001连接成功并读取后将进入下一个界面。

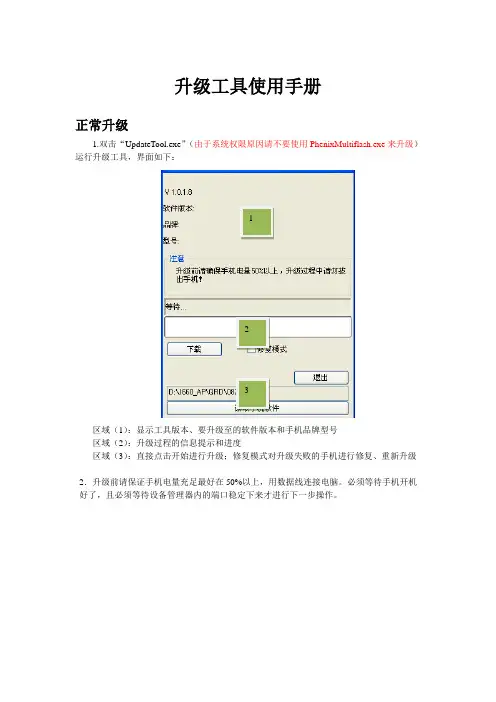

升级工具使用手册正常升级1.双击“UpdateTool.exe”（由于系统权限原因请不要使用PhenixMultiflash.exe来升级）运行升级工具，界面如下：123区域（1）：显示工具版本、要升级至的软件版本和手机品牌型号区域（2）：升级过程的信息提示和进度区域（3）：直接点击开始进行升级；修复模式对升级失败的手机进行修复、重新升级2．升级前请保证手机电量充足最好在50%以上，用数据线连接电脑。

必须等待手机开机好了，且必须等待设备管理器内的端口稳定下来才进行下一步操作。

3、正常升级过程（1）点击“开始”按钮注意：开始刷机后请尽量平放手机不要移动以免USB数据线松动；刷机时如果系统弹出的“格式化磁盘”千万不能点确定，无视之或者点X关闭掉就好。

（2）工具首先备份用户的QCN文件（3）切换手机模式进行EMMC下载（5）手机升级部分完成，手机开机，导回用户QCN文件（6）完成升级时弹出提示框，点击OK，然后点击“停止”按钮选择即可。

修复模式1. 将手机连接到电脑，确认设备管理器中是否有“Diagnostics 9006”或者“Diagnostics 9008”端口。

对于没有任何端口的手机，断开手机与电脑的数据线连接，拔下电池让手机断电5秒，再装上电池。

接着按住音量上键+下键，再按power键，持续按住5秒。

再将手机连接到电脑上看看是否有“Diagnostics 9006”或者“Diagnostics 9008”端口。

2.确认有了“Diagnostics 9006”或者“Diagnostics 9008”端口之后，先将手机从电脑上拔下。

打开刷机工具，勾选“修复模式”，在弹出的文件选择对话框中找到软件包文件夹，选择刷机时自动备份文本文件（以手机IMEIi号命名的txt文件），点击“打开”。

3. 选好修复模式需要的txt文件后，先点击下载，再连接手机到电脑，之后修复模式刷机同正常升级类似，工具进度条会开始跑。

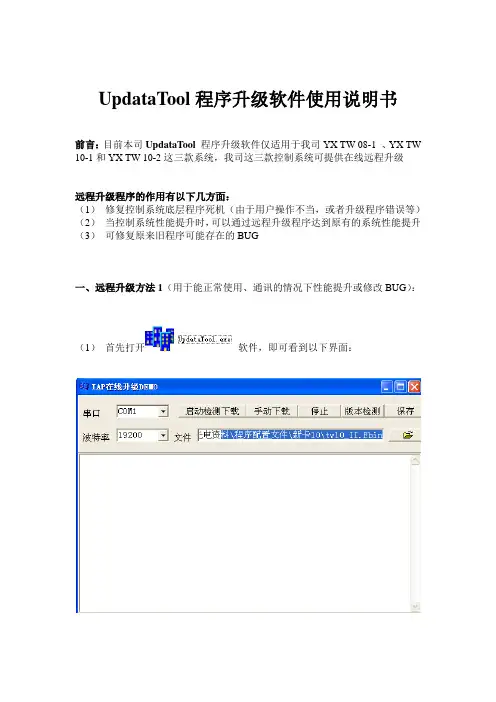

UpdataTool程序升级软件使用说明书前言：目前本司UpdataTool 程序升级软件仅适用于我司YX TW 08-1 、YX TW 10-1和YX TW 10-2这三款系统，我司这三款控制系统可提供在线远程升级远程升级程序的作用有以下几方面：（1）修复控制系统底层程序死机（由于用户操作不当，或者升级程序错误等）（2）当控制系统性能提升时，可以通过远程升级程序达到原有的系统性能提升（3）可修复原来旧程序可能存在的BUG一、远程升级方法1（用于能正常使用、通讯的情况下性能提升或修改BUG）：（1）首先打开软件，即可看到以下界面：（2）点击右上角按钮，在弹出的对话框中，找到程序所在路径（注意看清楚文件名，每款系统的程序文件名不一样），选中然后打开，如下图（3）控制卡上电，然后波特率固定默认19200，选好串口COM（一般的电脑默认为COM1）（4）然后单击，若能升级，在软件的下方空白处会提示：XXX OK等字样，程序下载过程大概需要一分钟左右，等最后提示一句比较长的XXXX OK字样，证明程序就已经升级成功！若提示为：Data Sent Start Error ,Retrying!，则用发布软件检查是否能正常通讯上，或是串口，波特率是否选择好！若以上问题均排除还是无法升级，请采用方法2二、远程升级方法2（用于不能正常使通讯的情况，硬升程序，修复控制卡死机）：（1）第一步与方法1相同（2）第二步与方法1相同（3）当操作了前两个步骤后，第三步波特率固定默认19200，选好串口COM（一般的电脑默认为COM1），然后单击（4）关闭控制卡电源，10秒钟后打开控制卡电源，当上电过程中，程序会自动下载到控制卡上，若能升级，在软件的下方空白处会提示：XXX OK等字样，程序下载过程大概需要一分钟左右，等最后提示一句比较长的XXXX OK字样，证明程序就已经升级成功！若提示为：Data Sent Start Error ,Retrying!请检查通讯线，反复试验几次都不成功，请返厂处理。
