2017年上电考研真题811电力系统分析

一、选择题（每个4分）1. 对电力系统运行的首要要求（A ）。

A ．保证安全可靠供电B ．电能质量合乎要求C ．经济性良好D ．减小对生态有害影响2. 在电力系统的标么值计算中，基准功率和基准电压之间的关系满足（D ）A ．/3B B B S U I =B ．B B B S U I =C ．3B B U ID ．3B B B S U I =3. 按供电可靠性来划分，电力网的接线方式可分为（C ）。

A ．单回放射式和链式B ．双回放射式和树干式C ．有备用接线和无备用接线D ．链式和环式4. 我国目前电力系统的最高电压等级是（D ）。

A ．交流500KV ，直流500KV ±B ．交流750KV ，直流500KV ±C ．交流500KV ，直流800KV ±D ．交流1000KV ，直流800KV ±5. 电力系统经消弧线圈接地时，应采用的补偿方式为（C ）。

A 、全补偿；B 、欠补偿；C 、过补偿；D 、欠补偿或全补偿。

6. 节点导纳矩阵是一个（ B ）。

A ．非稀疏不对称矩阵B ．稀疏对称矩阵C ．非稀疏对称矩阵D ．稀疏不对称矩阵7. 所谓潮流计算，是指对电力系统某一稳态运行方式，确定系统的（A ）。

A 、电压分布和功率分布B 、电流分布和功率分布C 、功率分布D 、电压分布8.电力系统中PQ节点的数量（B ）A.全都是B.大量的C.少量的D.必有且一般只设一个9.电力系统运行电压的水平决定于（A ）A.有功功率的平衡B.无功功率的平衡C.有功功率D.无功功率10. 电力系统静态稳定性是指（ A ）A、正常运行的电力系统受到小干扰作用后，不发生自发振荡或失步，自动恢复到初始运行状态的能力；B、正常运行的电力系统受到小干扰作用后，保持同步运行的能力；C、正常运行的电力系统受到大干扰后，保持同步运行的能力；D、正常运行的电力系统受到打干扰作用时，不发生自发震荡和失步，自动恢复到初始运行状态的能力。

专业课复习重难点1. 重点第一章电力系统的基本概念1. 掌握和理解电力系统、电力网及动力系统的概念，注意它们之间的联系和区别。

着重理解电力系统是发电、送电和用电的整体。

2. 了解我过电力系统的发展史。

3. 掌握电力系统运行的特点及对电力系统运行的要求。

4. 掌握电力系统电气接线图和地理接线图的概念和它们的应用。

5. 掌握电力系统各种接线方式的主要特点。

6. 牢固掌握电力系统额定电压等级的概念和各种电压等级的适用范围。

能熟练正确地选择用电设备、发电机、变压器的额定电压。

7. 了解电力系统中性点运行方式对电力系统运行的影响，掌握中性点运行方式和分类以及消弧线圈的作用。

第二章电力系统各元件的特性参数和等值电路1. 掌握发电机电抗的计算公式和等值电路。

2. 掌握电力线路的参数和等值电路。

（1）掌握电力线路每相导线单位长度电阻、电抗和电纳的计算公式。

（2）了解电力线路电阻、电抗、电导和电纳等参数的物理含义及影响这些参数的主要因素。

（3）了解架空电力线路电晕临界电压的计算方法。

熟练掌握如何校验架空电力线路是否发生电晕。

（4）理解架空电力线路采用分裂导线的作用意义，并掌握其参数的计算方法。

5）掌握电力线路的等值电路（单相等值图）及其参数的计算方法。

6)了解电力线路长度对其等值电路参数的影响，并能在实际问题中正确处理。

3. 掌握变压器的参数和等值电路(1)熟练掌握双绕组变压器的电阻、电抗、电导、电纳的计算公式。

(2)熟练利用变压器的短路试验数据和空载试验数据计算各种类型变压器r形等值电路参数的方法。

4. 掌握电力网的等值电路(1)充分理解多电压等级网络进行参数和变量归算的意义。

熟练掌握多电压等级网络参数和变量归算的方法。

(2)充分理解表么制在电力系统分析和计算中的意义。

熟练掌握表么值的定义和数学表达式，各量表么值求法以及在多电压等级网络中表么值归算的两种方法。

熟练掌握表么值和有名值相互转换的方法。

第三章简单电力系统潮流计算1. 熟练掌握电力线路和变压器中功率损耗和电压降落的公式，正确计算等值电路图中的功率分布。

电力系统分析课后习题参考答案第1章1-1.选择填空1）电力系统的综合用电负荷加上网络中的功率损耗称为（D）A.厂用电负荷B.发电负荷C.工业负荷D.供电负荷2）电力网某条线路的额定电压为UN=110kV，则这个电压表示的是（C）1A. 相电压B.相电压3C.线电压D.3线电压3）以下（A）不是常用的中性点接地方式A. 中性点通过电容接地B中性点不接地C．中性点直接接地 D. 中性点经消弧线圈接地4)我国电力系统的额定频率为（C）A．30Hz B. 40HzC. 50HzD. 60Hz5）目前，我国电力系统中占最大比例的发电厂为（ B ）A．水力发电厂 B.火力发电厂C．核电站 D.风力发电厂6）以下（D）不是电力系统运行的基本要求A. 提高电力系统运行的经济性B. 安全可靠的供电C. 保证电能质量D. 电力网各节点电压相等7）以下说法不正确的是（B）A．火力发电需要消耗煤、石油 B.水力发电成本比较大C．核电站的建造成本比较高 D. 太阳能发电是理想的能源8）当传输的功率（单位时间传输的能量）一定时，（A）A．输电的电压越高，则传输的电流越小B．输电的电压越高，线路上的损耗越大C．输电的电压越高，则传输的电流越大D．线路损耗与输电电压无关9）对（ A ）负荷停电会给国民经济带来重大损失或造成人身事故。

A．一级负荷 B. 二级负荷C．三级负荷 D. 以上都不是10）一般用电设备满足（ C ）A．当端电压减小时，吸收的无功功率增加B．当电源的频率增加时，吸收的无功功率增加C．当端电压增加时，吸收的有功功率增加。

D．当端电压增加时，吸收的有功功率减少1-2.填空题1）电力系统由(发电机（电源）、负荷（用电设备）以及电力网（连接发电机和负荷的设备)三部分构成。

2）电力系统的常用额定电压等级有( 500kV、220kV、110kV、35 kV 10kV ) (至少写出三个)。

3）发电机的额定电压与系统的额定电压为同一等级时，发电机的额定电压与系统的额定电压的关系为（发电机的额定电压规定比系统的额定电压高5%或7.5%）4）电力系统的运行特点是（电能与国民经济各部门以及人民的生活关系密切，电能不能大量贮存，电力系统中的暂态过程十分迅速）。

第1页共3页
三峡大学
2017年硕士研究生入学考试试题(A卷) 科目代码：831 科目名称：电路
考试时间为3小时，卷面总分为150 分
答案必须写在答题纸上
一、（20分）求出题1图所示电路中的电流I。

题1图
R 二、（20分）若题2图所示电路中的R为8 时，R获得的功率最大，试确定
x 的值及R获得的最大功率。

题2图
第2页
三、（20分）题3图所示电路开关闭合前已达稳定，当0=t 时开关闭合，求0>t 时的电流)(t i 。

题3图
四、（20分）题4图所示电路中，Ω==1021R R ，Ω=501C
ω，2=n ，V 050ο&∠=U ，求流过2R 的电流()R i t 。

题4图
五、（20分）在题5图所示的对称三相电路中，已知三相负载吸收的总功率为
kW 5.2，功率因数866.0cos =ϕ（感性）
，线电压为 380V ，试求功率表W 1和W 2的读数。

题5图
第3页
六、（25分）题6图所示电路中，已知
1
2
R=Ω，1F
C=，
1
H
2
L=，4V
S
U=，
开关打开已久，试用运算法求开关闭合后的电感电压。

题6图
七、（25分）求出题7图所示电路的Y参数和H参数。

题7图。

（时间100分钟，满分100分）C、经消弧线圈接地。

4、架空输电线路采用分裂导线的目的是（）3、辐射形网络的潮流分布和环网的潮流分布都可调控。

（2、110kv降压变压器铭牌数据为:% = A/J 娉4% = 1，5%=10.5* ① 计算变压器的参数（归算到110KV侧）；②画出变压器的形等值电路。

（10分）3、某地方电力网的等值电路如下图，有关参数均已标于图中，求网络的初步功率分布标出其功率分点，并计算其经济功率分布。

（10分）4、联合电力系统的接线图及参数如下，联络线的功率传输限制为300MW ,频率偏移超出才进行二次调频，当子系统A出现功率缺额200MW时，如系统A不参加一次调频，联络线的功率是否越限？（10分）5、某降压变电所装有一台容量为10MVA,电压为的变压器。

已知：最大负荷时变压器高压侧电压为114KV,归算到高压侧的变压器电压损耗为5KV;最小负荷时变压器高压侧电压为115KV,归算到高压侧的变压器电压损耗为3KV。

现要求在低压母线上实行顺调压（最大负荷时要求电压不低于线路额定电压的倍；最小负荷时要求电压不高于线路额定电压的倍），试选择变压器的分接头。

（10 分）电力系统稳态分析考试试题参考答案一.单项选择题：（每小题1分，共10分）1、A2、B3、B4、B5、B6、A7、A8、C9、B 10、B二.判断题：（每小题1分，共15分）错误的打“X”）1、V 2 V 3 X 4、X 5、V 6 X7、X 8、X9、V 10 V 11 V 12 V 13 V 14 X15、X三.简答题：（每小题5分，共25分）1、答：对电力系统的基本要求有：满足用户对供电可靠性的要求（2分）；具有良好的电能质量（2分）；电力系统运行的经济性要好（1分）。

（意思对即可得分）2、答：对调频厂的基本要求是①具有足够的调节容量；（1分）②调节速度要快；（1分）③调节过程的经济性要好（1分）。

具有调节库容的大型水电厂最适宜作为调频电厂（2分）。

2017国家电网招聘考试电力系统分析笔试题三中公国企招聘网为您提供招聘信息、备考资料、考试题库，历年真题等，2017国家电网招聘考试电力系统分析笔试题三仅供参考，中公国企预祝各位考生考试顺利！41 、什么是继电保护装置?答:当电力系统中的电力元件(如发电机、线路等)或电力系统本身发生了故障或危及其安全运行的事件时,需要向运行值班人员及时发出警告信号,或者直接向所控制的开关发出跳闸命令,以终止这些事件发展的一种自动化措施和设备。

实现这种自动化措施的成套设备,一般通称为继电保护装置。

42 、继电保护在电力系统中的任务是什么?答：继电保护的基本任务主要分为两部分:1、当被保护的电力系统元件发生故障时,应该由该元件的继电保护装置迅速准确地给距离故障元件最近的开关发出跳闸命令,使故障元件及时从电力系统中断开,以最大限度地减少对电力元件本身的损坏,降低对电力系统安全供电的影响,并满足电力系统的某些特定要求(如保持电力系统的暂态稳定性等)。

2、反应电气设备的不正常工作情况,并根据不正常工作情况和设备运行维护条件的不同(例如有无经常值班人员)发出信号,以便值班人员进行处理,或由装置自动地进行调整,或将那些继续运行而会引起事故的电气设备予以切除。

反应不正常工作情况的继电保护装置容许带一定的延时动作。

43、简述继电保护的基本原理和构成方式？答:继电保护主要利用电力系统中元件发生短路或异常情况时的电气量(电流、电压、功率、频率等）的变化,构成继电保护动作的原理,也有其他的物理量,如变压器油箱内故障时伴随产生的大量瓦斯和油流速度的增大或油压强度的增高。

大多数情况下,不管反应哪种物理量,继电保护装置将包括测量部分(和定值调整部分）、逻辑部分、执行部分。

44、如何保证继电保护的可靠性?答:可靠性主要由配置合理、质量和技术性能优良的继电保护装置以及正常的运行维护和管理来保证。

任何电力设备(线路、母线、变压器等)都不允许在无继电保护的状态下运行。

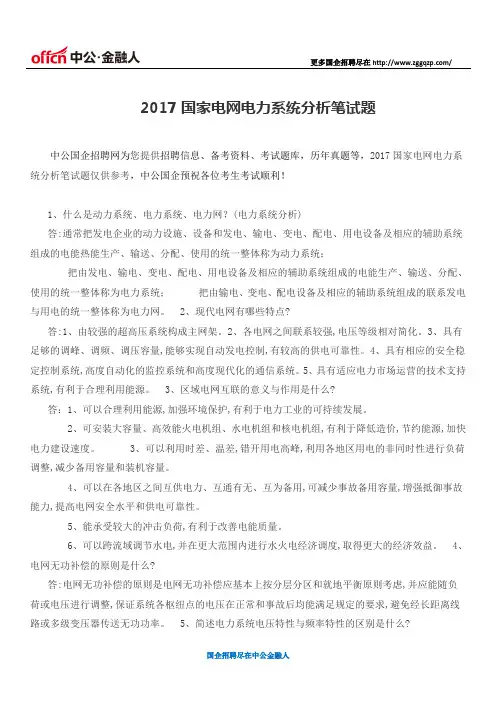

2017国家电网电力系统分析笔试题中公国企招聘网为您提供招聘信息、备考资料、考试题库，历年真题等，2017国家电网电力系统分析笔试题仅供参考，中公国企预祝各位考生考试顺利！1、什么是动力系统、电力系统、电力网？(电力系统分析)答:通常把发电企业的动力设施、设备和发电、输电、变电、配电、用电设备及相应的辅助系统组成的电能热能生产、输送、分配、使用的统一整体称为动力系统；把由发电、输电、变电、配电、用电设备及相应的辅助系统组成的电能生产、输送、分配、使用的统一整体称为电力系统；把由输电、变电、配电设备及相应的辅助系统组成的联系发电与用电的统一整体称为电力网。

2、现代电网有哪些特点?答:1、由较强的超高压系统构成主网架。

2、各电网之间联系较强,电压等级相对简化。

3、具有足够的调峰、调频、调压容量,能够实现自动发电控制,有较高的供电可靠性。

4、具有相应的安全稳定控制系统,高度自动化的监控系统和高度现代化的通信系统。

5、具有适应电力市场运营的技术支持系统,有利于合理利用能源。

3、区域电网互联的意义与作用是什么?答：1、可以合理利用能源,加强环境保护,有利于电力工业的可持续发展。

2、可安装大容量、高效能火电机组、水电机组和核电机组,有利于降低造价,节约能源,加快电力建设速度。

3、可以利用时差、温差,错开用电高峰,利用各地区用电的非同时性进行负荷调整,减少备用容量和装机容量。

4、可以在各地区之间互供电力、互通有无、互为备用,可减少事故备用容量,增强抵御事故能力,提高电网安全水平和供电可靠性。

5、能承受较大的冲击负荷,有利于改善电能质量。

6、可以跨流域调节水电,并在更大范围内进行水火电经济调度,取得更大的经济效益。

4、电网无功补偿的原则是什么?答:电网无功补偿的原则是电网无功补偿应基本上按分层分区和就地平衡原则考虑,并应能随负荷或电压进行调整,保证系统各枢纽点的电压在正常和事故后均能满足规定的要求,避免经长距离线路或多级变压器传送无功功率。

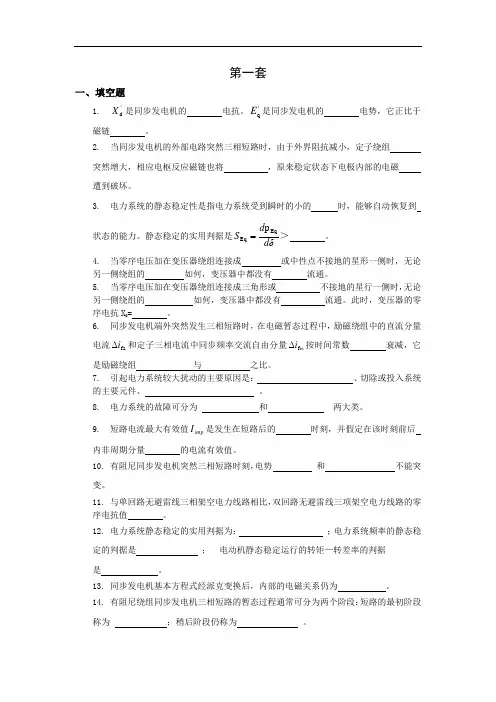

第一套一、填空题1. 'd X 是同步发电机的 电抗。

'q E 是同步发电机的 电势，它正比于磁链 。

2. 当同步发电机的外部电路突然三相短路时，由于外界阻抗减小，定子绕组突然增大，相应电枢反应磁链也将 ，原来稳定状态下电极内部的电磁遭到破坏。

3. 电力系统的静态稳定性是指电力系统受到瞬时的小的 时，能够自动恢复到 状态的能力。

静态稳定的实用判据是＞d δd S EqEq p = 。

4. 当零序电压加在变压器绕组连接成 或中性点不接地的星形一侧时，无论另一侧绕组的 如何，变压器中都没有 流通。

5. 当零序电压加在变压器绕组连接成三角形或 不接地的星行一侧时，无论另一侧绕组的 如何，变压器中都没有 流通。

此时，变压器的零序电抗X 0= 。

6. 同步发电机端外突然发生三相短路时，在电磁暂态过程中，励磁绕组中的直流分量电流fa i ∆和定子三相电流中同步频率交流自由分量f ωi ∆按时间常数 衰减，它是励磁绕组 与 之比。

7. 引起电力系统较大扰动的主要原因是： 、切除或投入系统的主要元件、 。

8. 电力系统的故障可分为 和 两大类。

9. 短路电流最大有效值imp I 是发生在短路后的 时刻，并假定在该时刻前后内非周期分量 的电流有效值。

10. 有阻尼同步发电机突然三相短路时刻，电势 和 不能突变。

11. 与单回路无避雷线三相架空电力线路相比，双回路无避雷线三项架空电力线路的零序电抗值 。

12. 电力系统静态稳定的实用判据为： ；电力系统频率的静态稳定的判据是 ； 电动机静态稳定运行的转矩—转差率的判据是 。

13. 同步发电机基本方程式经派克变换后，内部的电磁关系仍为 。

14. 有阻尼绕组同步发电机三相短路的暂态过程通常可分为两个阶段：短路的最初阶段称为 ；稍后阶段仍称为 。

15. 短路电流最大有效值imp I 是发生在短路后的 ，即t= 时，当冲击系数8.1im p =K 时，=im p I ωI 。

电力系统分析目录第一部分电力系统稳态分析第一章电力系统的基本概念第二章电力系统的元件参数及等值电路第三章简单电力系统的计算和分析第四章电力系统潮流的计算机算法第五章电力系统的有功功率和频率调整第六章电力系统的无功功率和电压调整第二部分电力系统暂态分析第七章电力系统故障分析的基本知识第八章同步发电机突然三相短路分析第九章电力系统三相短路的实用计算第十章对称分量法及元件的各序参数和等值电路第十一章不对称故障的分析、计算第十二章电力系统各元件的机电特性第十三章电力系统静态稳定第十四章电力系统暂态稳定第十五章研究生入学考试试题附录第一部分电力系统稳态分析电力系统稳态分析,研究的内容分为两类,一类是电力系统稳态运行状况下的分析与潮流分布计算，另一类是电力系统稳态运行状况的优化和调整。

第一章电力系统的基本概念1—1 什么叫电力系统、电力网及动力系统？电力系统为什么要采用高压输电？1-2 为什么要规定额定电压？电力线、发电机、变压器和用电设备的额定电压是如何确定的?1—3 我国电网的电压等级有哪些？1—4 标出图1—4电力系统中各元件的额定电压。

1—5 请回答如图1－5所示电力系统中的二个问题:⑴ 发电机G 、变压器1T 2T 3T 4T 、三相电动机D 、单相电灯L 等各元件的额定电压。

⑵ 当变压器1T 在+2。

5％抽头处工作，2T 在主抽头处工作，3T 在-2。

5%抽头处工作时，求这些变压器的实际变比。

1-6 图1—6中已标明各级电网的电压等级.试标出图中发电机和电动机的额定电压及变压器的额定变比。

1-7 电力系统结线如图1—7所示，电网各级电压示于图中.试求：⑴发电机G 和变压器1T 、2T 、3T 高低压侧的额定电压。

⑵设变压器1T 工作于+2。

5％抽头， 2T 工作于主抽头，3T 工作于—5%抽头，求这些变压器的实际变比。

习题1-4图1-8 比较两种接地方式的优缺点，分析其适用范围.1-9 什么叫三相系统中性点位移?它在什么情况下发生？中性点不接地系统发生单相接地时，非故障相电压为什么增加3倍?1—10 若在变压器中性点经消弧线圈接地，消弧线圈的作用是什么？ 1—11 什么叫分裂导线、扩径导线？为什么要用这种导线？1-12 架空线为什么要换位？规程规定，架空线长于多少公里就应进行换位？1—13 架空线的电压在35kV 以上应该用悬式绝缘子,如采用X —4。
