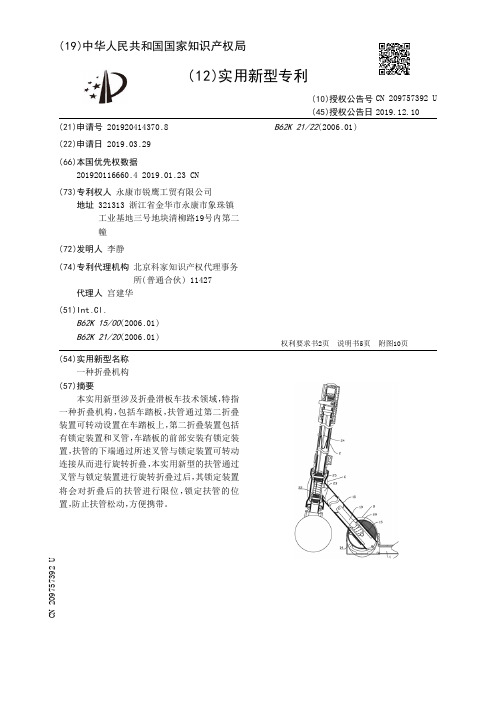

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920414370.8(22)申请日 2019.03.29(66)本国优先权数据201920116660.4 2019.01.23 CN(73)专利权人 永康市锐鹰工贸有限公司地址 321313 浙江省金华市永康市象珠镇工业基地三号地块清柳路19号内第二幢(72)发明人 李静 (74)专利代理机构 北京科家知识产权代理事务所(普通合伙) 11427代理人 宫建华(51)Int.Cl.B62K 15/00(2006.01)B62K 21/20(2006.01)B62K 21/22(2006.01) (54)实用新型名称一种折叠机构(57)摘要本实用新型涉及折叠滑板车技术领域,特指一种折叠机构,包括车踏板,扶管通过第二折叠装置可转动设置在车踏板上,第二折叠装置包括有锁定装置和叉管,车踏板的前部安装有锁定装置,扶管的下端通过所述叉管与锁定装置可转动连接从而进行旋转折叠,本实用新型的扶管通过叉管与锁定装置进行旋转折叠过后,其锁定装置将会对折叠后的扶管进行限位,锁定扶管的位置,防止扶管松动,方便携带。
权利要求书2页 说明书5页 附图10页CN 209757392 U 2019.12.10C N 209757392U权 利 要 求 书1/2页CN 209757392 U1.一种折叠机构,包括车踏板(1),其特征在于,扶管(2)通过第二折叠装置可转动设置在车踏板(1)上,所述第二折叠装置包括有锁定装置(14)和叉管(15),车踏板(1)的前部安装有所述锁定装置(14),扶管(2)的下端通过所述叉管(15)与锁定装置(14)可转动连接从而进行旋转折叠。
2.根据权利要求1所述的一种折叠机构,其特征在于:所述锁定装置(14)内开设有弧形滑道(18),所述叉管(15)内安装有滑块(19),滑块(19)的下端穿设有固定轴(20),固定轴(20)可滑动设置在所述弧形滑道(18)内。

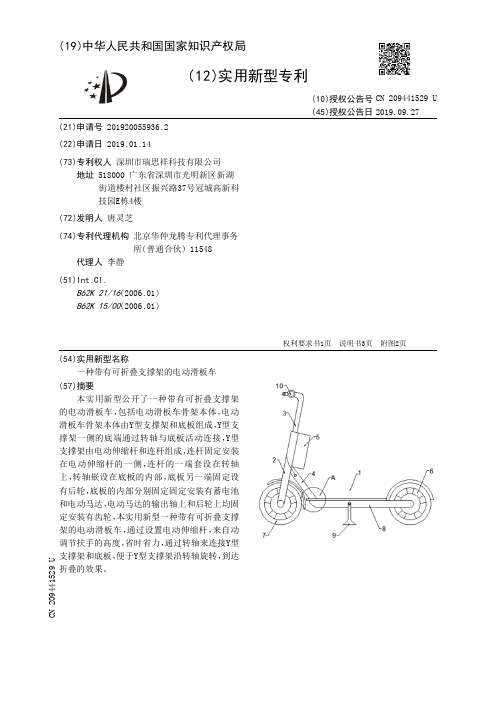

一种便于收纳放置的折叠式电动滑板车的制作方法
<p>本实用新型涉及电动滑板车收纳技术领域,具体为一种便于收纳放置的折叠式电动滑板车。
</p><p>
<b>背景技术:</b>
</p><p>电动车作为很多人选择的日常代步工具,而滑板车也经常出现在人们的日常生活中,滑板车的使用除了其省时省力同时还省占用空间,但是滑板车的防盗性较差,因此电动车的停放位置尤为重要,而一些安全的停放位置空间较小,不便于滑板车的停放,便携性不高同时此类滑板车上没有设置盛放物品的位置,因此人们需要外出携带物品时不方便骑乘此类滑板车。
</p><p>现有滑板车,即便能实现折叠的功能,但是其本身折叠完成后形成的背包需要人来背负或者手提,由于电动滑板车本身设置有电瓶及其他组件其重量较大,同时其本身无法盛装物品,因此现亟需一种便于收纳放置的折叠式电动滑板车。
</p><p>
<b>技术实现要素:</b>。

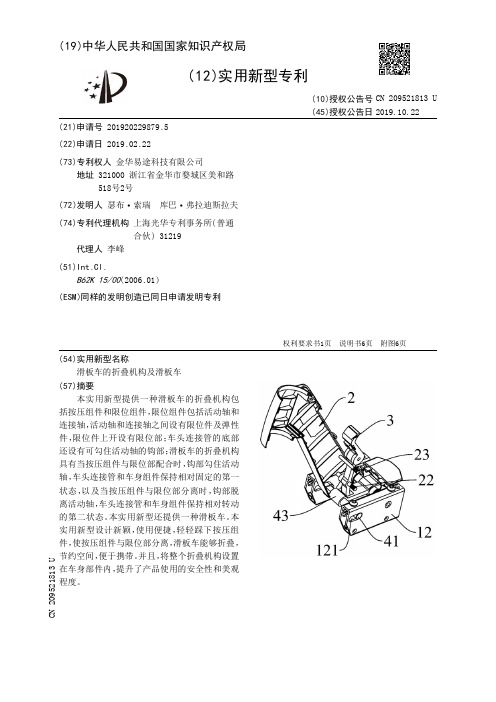

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920229879.5(22)申请日 2019.02.22(73)专利权人 金华易途科技有限公司地址 321000 浙江省金华市婺城区美和路518号2号(72)发明人 瑟布·索瑞 库巴·弗拉迪斯拉夫 (74)专利代理机构 上海光华专利事务所(普通合伙) 31219代理人 李峰(51)Int.Cl.B62K 15/00(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称滑板车的折叠机构及滑板车(57)摘要本实用新型提供一种滑板车的折叠机构包括按压组件和限位组件,限位组件包括活动轴和连接轴,活动轴和连接轴之间设有限位件及弹性件,限位件上开设有限位部;车头连接管的底部还设有可勾住活动轴的钩部;滑板车的折叠机构具有当按压组件与限位部配合时,钩部勾住活动轴,车头连接管和车身组件保持相对固定的第一状态,以及当按压组件与限位部分离时,钩部脱离活动轴,车头连接管和车身组件保持相对转动的第二状态。
本实用新型还提供一种滑板车。
本实用新型设计新颖,使用便捷,轻轻踩下按压组件,使按压组件与限位部分离,滑板车能够折叠,节约空间,便于携带。
并且,将整个折叠机构设置在车身部件内,提升了产品使用的安全性和美观程度。
权利要求书1页 说明书6页 附图6页CN 209521813 U 2019.10.22C N 209521813U权 利 要 求 书1/1页CN 209521813 U1.一种滑板车的折叠机构,滑板车包括车头组件和车身组件(1),所述车头组件和车身组件(1)通过车头连接管(2)连接,其特征在于,滑板车的折叠机构包括按压组件(3)和限位组件(4),所述按压组件(3)铰接在所述车头连接管(2)上,所述限位组件(4)包括设在车身组件(1)上并沿第一方向布置的活动轴(41)和连接轴(42),活动轴(41)可沿第一方向往复移动,所述活动轴(41)和连接轴(42)之间设有限制所述活动轴(41)移动位置的限位件(43)及使所述活动轴(41)复位的弹性件(44),所述限位件(43)上开设有与所述按压组件(3)的下端部配合的限位部(431);所述车头连接管(2)铰接在所述连接轴(42)上,所述车头连接管(2)的底部还设有可勾住所述活动轴(41)的钩部(21);所述滑板车的折叠机构具有当所述按压组件(3)与所述限位部(431)配合时,所述钩部(21)勾住所述活动轴(41),所述车头连接管(2)和所述车身组件(1)保持相对固定的第一状态,以及当所述按压组件(3)与所述限位部(431)分离时,所述钩部(21)脱离所述活动轴(41),所述车头连接管(2)和所述车身组件(1)保持相对转动的第二状态。

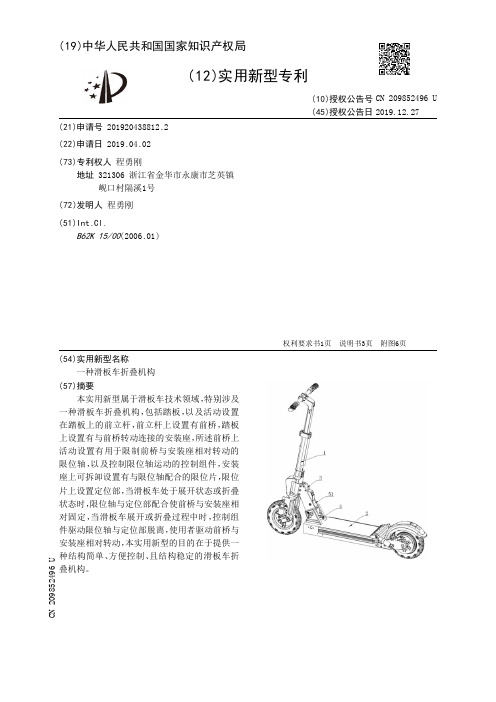

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920438812.2(22)申请日 2019.04.02(73)专利权人 程勇刚地址 321306 浙江省金华市永康市芝英镇岘口村隔溪1号(72)发明人 程勇刚 (51)Int.Cl.B62K 15/00(2006.01)(54)实用新型名称一种滑板车折叠机构(57)摘要本实用新型属于滑板车技术领域,特别涉及一种滑板车折叠机构,包括踏板,以及活动设置在踏板上的前立杆,前立杆上设置有前桥,踏板上设置有与前桥转动连接的安装座,所述前桥上活动设置有用于限制前桥与安装座相对转动的限位轴,以及控制限位轴运动的控制组件,安装座上可拆卸设置有与限位轴配合的限位片,限位片上设置定位部,当滑板车处于展开状态或折叠状态时,限位轴与定位部配合使前桥与安装座相对固定,当滑板车展开或折叠过程中时,控制组件驱动限位轴与定位部脱离,使用者驱动前桥与安装座相对转动,本实用新型的目的在于提供一种结构简单、方便控制、且结构稳定的滑板车折叠机构。
权利要求书1页 说明书3页 附图6页CN 209852496 U 2019.12.27C N 209852496U权 利 要 求 书1/1页CN 209852496 U1.一种滑板车折叠机构,包括踏板(2),以及活动设置在踏板(2)上的前立杆(1),前立杆(1)上设置有前桥(3),踏板(2)上设置有与前桥(3)转动连接的安装座(4),其特征在于:所述前桥(3)上活动设置有用于限制前桥(3)与安装座(4)相对转动的限位轴(53),以及控制限位轴(53)运动的控制组件(5),安装座(4)上可拆卸设置有与限位轴(53)配合的限位片(52),限位片(52)上设置定位部,当滑板车处于展开状态或折叠状态时,限位轴(53)与定位部配合使前桥(3)与安装座(4)相对固定,当滑板车展开或折叠过程中时,控制组件(5)驱动限位轴(53)与定位部脱离,使用者驱动前桥(3)与安装座(4)相对转动。
专利名称:滑板车折叠结构
专利类型:实用新型专利
发明人:许伟坤,唐赔强
申请号:CN201921488546.0申请日:20190906
公开号:CN210503026U
公开日:
20200512
专利内容由知识产权出版社提供
摘要:公开了一种滑板车的折叠结构,包括有底座、斜管和定位机构,底座固定在滑板车踏板的前端,设有定位机构枢接孔、斜管枢接孔、限位轴调节孔;定位机构通过定位机构枢接孔中穿设的定位轴与底座枢接;斜管通过所述斜管枢接孔中穿设的转轴与底座枢接,并且限位轴调节孔中穿设有用于限定斜管活动范围的限位轴。
转轴位于定位轴和限位轴之间,并且其上套接有设置在定位机构和斜管之间的弹簧机构,弹簧机构与定位机构和斜管上的卡接机构配合,实现滑板车的折叠和展开结构。
限位轴调节孔呈长条形状,并且可以通过顶丝调节限位轴的前后位置。
申请人:广州大非机器人科技有限公司
地址:511400 广东省广州市南沙区丰泽东路106号(自编1号楼)X1301-I330
国籍:CN
代理机构:北京展翼知识产权代理事务所(特殊普通合伙)
代理人:张阳
更多信息请下载全文后查看。
专利名称:一种可以折叠的电动滑板车专利类型:发明专利
发明人:朱孙勇,任彪,黎伟玉,肖智
申请号:CN201710660251.6
申请日:20170804
公开号:CN109383676A
公开日:
20190226
专利内容由知识产权出版社提供
摘要:本发明提出了一种可以折叠的电动滑板车,包括:手把组件、前轮、脚踏板、电机后轮及连接组件,前轮安装于手把组件的底端部,电机后轮安装于脚踏板的后端部,连接组件一端连接脚踏板前端部,另一端连接手把组件的下部,手把组件可向脚踏板方向向下90度角折叠,电动滑板车还包括控制板、电池组及传感器,控制板及电池组设置于脚踏板的空腔内,传感器设置于脚踏板上,控制板均连接电池组、电机后轮及传感器,传感器连接控制板控制电动车滑板车加速及刹车。
申请人:深圳市顺溜科技有限公司
地址:518000 广东省深圳市宝安区松岗街道罗田社区第三工业区龙山路4号B座3楼
国籍:CN
更多信息请下载全文后查看。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920509142.9
(22)申请日 2019.04.16
(73)专利权人 浙江速格工贸有限公司
地址 321400 浙江省丽水市缙云县新建镇
新溪路1号
(72)发明人 蓝佳丽
(74)专利代理机构 丽水创智果专利代理事务所
(普通合伙) 33278
代理人 朱巧兴
(51)Int.Cl.
B62K 15/00(2006.01)
(54)实用新型名称
电动滑板车折叠机构
(57)摘要
本实用新型公开了一种电动滑板车折叠机
构,所述的折叠机构包括由外至内设置的第一部
件、第二部件、第三部件,所述的第一部件的第一
端固定有轴,所述的第二部件、第三部件的第一
端套设于所述的轴上,所述的第三部件的第二端
设有卡紧机构;通过本实用新型中的折叠机构可
实现电动滑板车的折叠,
减小其收纳空间。
权利要求书1页 说明书3页 附图3页CN 209904962 U 2020.01.07
C N 209904962
U
权 利 要 求 书1/1页CN 209904962 U
1.一种电动滑板车折叠机构,其特征在于,所述的折叠机构包括由外至内设置的第一部件、第二部件、第三部件,所述的第一部件的第一端固定有轴,所述的第二部件、第三部件的第一端套设于所述的轴上,所述的第三部件的第二端设有卡紧机构;所述的第一部件包括板体Ⅰ和板体Ⅱ,所述板体Ⅱ为两个,所述的两个板体Ⅱ垂直设于所述板体Ⅰ同一表面上部的两端,所述的板体Ⅱ的第一端设有连接通孔Ⅰ,所述的轴固定设于所述的连接通孔Ⅰ内,所述的板体Ⅱ的第二端设有卡槽;所述第二部件包括板体Ⅲ和板体Ⅳ,所述板体Ⅳ为两个,所述的两个板体Ⅳ垂直设于所述板体Ⅲ同一表面上部的两端,所述的板体Ⅳ的第一端设有连接通孔Ⅱ,所述的板体Ⅳ的第二端的上方设有与卡槽上端相匹配的卡条;所述第三部件为U型结构体,在所述的U型结构体的下方设有螺纹孔,所述的U型结构体上方设有连接通孔Ⅳ;所述的卡紧机构包括卡块,螺杆和旋钮;螺杆的前端与所述的螺纹孔螺纹连接,所述的卡块上设有连接通孔Ⅲ,所述的螺杆的后端与所述旋钮固定连接,所述的螺杆的前端和后端之间套设在所述的连接通孔Ⅲ,所述卡块为长条形,所述的卡块的截面形状与所述的卡槽相匹配。
2.根据权利要求1所述的一种电动滑板车折叠机构,其特征在于,所述第二部件还包括弧形面,所述的弧形面设于所述的两个板体Ⅳ之间并与所述的板体Ⅲ相连,所述的连接通孔Ⅱ和卡条设于所述的弧形面的同一侧。
3.根据权利要求1所述的一种电动滑板车折叠机构,其特征在于,所述卡槽的宽度由外至内逐渐减小。
4.根据权利要求1所述的一种电动滑板车折叠机构,其特征在于,所述卡槽的宽度由外至内始终相等。
5.根据权利要求3或4所述的一种电动滑板车折叠机构,其特征在于,所述的卡块的横截面为规则形状。
6.根据权利要求5所述的一种电动滑板车折叠机构,其特征在于,所述的规则形状包括以下至少之一:三角形、梯形、正方形、长方形。
2。
