乙醇精馏塔设计说明书乙醇精馏塔设计说明书一、背景介绍乙醇精馏是一种将含有乙醇和水的混合物分离出乙醇的工艺。

乙醇精馏是化工工业中广泛应用的分离技术之一，主要用于生产无水乙醇、饮料中酒精的浓度控制等。

乙醇精馏技术的核心设备就是乙醇精馏塔，其分离效果和操作稳定性直接影响到整个工艺过程的效率和安全性。

二、设计要求乙醇精馏工艺中的乙醇和水混合物会在乙醇精馏塔中进行分离，要求精度高、效率高、操作稳定。

因此，本次乙醇精馏塔的设计需要满足以下要求：1. 具有较高的分离效率和分离精度；2. 塔体和内部构件材质应选用耐腐蚀、耐高温的合金材料；3. 塔体结构应具有良好的耐压、耐腐蚀性能，对气液混合物的传质和干湿综合性能要求高；4. 具有比较广泛的操作靶点，以适应不同规模的生产需求；5. 具备高度的操作安全性和稳定性。

三、设计方案为满足以上设计要求，本文提出一种高效、稳定的乙醇精馏塔设计方案，具体如下：1. 采用反流式精馏工艺，即底部引入加热蒸气，使气液混合物在塔内进行分馏，分离后的乙醇从顶部出流管流出，水则从底部洛氏冷凝器中排出。

2. 塔体结构采用不锈钢材料，采用内塞式塔板进行分离。

内塞式塔板具有压降小、分离效率高、适应性强等优点，能够保证塔内物料充分分离。

3. 为提高分离效率和干湿综合性能，本方案在塔体上设置进液口和出液口、进气口和出气口等。

进液口通过操作调节，能够使物料的进入量和化学组成进行调节。

出液口则负责排出经过分馏后的乙醇。

进气口可以保证塔内气相的通畅，而出气口则能够将废气和杂质的气体排出。

4. 本方案采用内加热式蒸汽进行底部加热，可通过蒸汽的进入量来调整加热的温度和量，对塔内气相的传质起到重要作用。

相比外加热的方式，内加热可以供热均匀，减少冷凝器堵塞和热分解等问题的发生。

5. 本方案采用湿式冷凝器进行水的收集和回收，具有结构简单、运行可靠、操作维护方便等优点。

四、结论乙醇精馏工艺要求精度高、效率高、操作稳定，而乙醇精馏塔是其核心设备。

乙醇精馏塔设计手册乙醇精馏塔设计手册1. 引言乙醇精馏塔是工业生产中常见的设备，用于乙醇的提纯和分离。

本文将探讨乙醇精馏塔的设计原理和操作指南，并提供一些有关乙醇精馏的实用建议。

2. 基本原理乙醇精馏是利用乙醇和水之间的沸点差异进行分离的过程。

在乙醇精馏塔中，乙醇和水混合物首先进入塔顶，经过加热，液体汽化为气体，然后向下运行到塔底。

在这个过程中，乙醇和水以及其他杂质逐渐分离，纯度更高的乙醇会向塔顶方向移动，而水和杂质则会向塔底方向移动。

3. 设计要点乙醇精馏塔的设计需要考虑以下几个要点：3.1 塔板设计塔板是乙醇精馏塔中实现液体和气体传质的关键结构。

塔板的数量和间距将直接影响乙醇的分馏效果。

一般情况下，塔板数目越多，分离效果越好。

然而，添加过多的塔板会增加系统的压降，从而影响塔的性能。

在设计中需要进行合理的平衡。

3.2 温度控制乙醇精馏塔中的温度控制对于分馏效果非常关键。

过高的温度会导致醇汽过量，降低乙醇纯度；过低的温度则会造成不完全汽化，减少塔的分离效果。

需要通过控制塔底和塔顶的温度来达到最佳的分馏效果。

3.3 精馏剂的选择精馏剂在乙醇精馏中发挥重要的作用，它不仅可以提高系统的分馏效率，还可以降低系统的能耗。

常用的精馏剂包括乙醇、水和乙二醇等。

选择适当的精馏剂需要考虑乙醇和精馏剂之间的相容性以及经济性。

4. 操作指南在操作乙醇精馏塔时，需要注意以下几个方面：4.1 塔顶和塔底压力控制塔顶和塔底的压力控制是确保乙醇精馏正常运行的关键。

过高的塔顶压力会导致乙醇冷凝回流，降低乙醇的纯度；而过低的塔顶压力则会影响分馏效果。

塔底压力的控制对于去除水和杂质也是至关重要的。

4.2 进料流量控制进料流量的控制也会直接影响乙醇精馏的效果。

过大的进料流量可能导致过度充填塔板，而过小的进料流量可能会导致塔板间的不连续汽液流动。

需要根据实际情况选择合适的进料流量。

4.3 塔板温度和液位监控塔板温度和液位的监控对于乙醇精馏的稳定运行非常重要。

【设计计算】（一）设计方案的确定本设计任务为分离乙醇和水的混合物。

对于二元混合物的分离，应采用常压下的连续精馏装置。

本设计采用泡点进料，将原料液经过预热器加热至泡点后送入精馏塔内，塔顶上升蒸汽采用全凝气冷凝，冷凝液在泡点下一部分回流至塔内，其余部分经产品冷却器后送入储罐。

该物系属不易分离物系，最小回流比较小，故操作回流比取最小回流比的1.6倍，塔釜采用直接加热蒸汽加热，塔底产品经冷却后送至储罐。

（二）工艺计算1、物料衡算：原料液及塔顶、塔底产品的摩尔分数如下。

M A =46kg/kmol （乙醇） M B =18kg/kmol （水）x F =18/60.046/40.046/40.0+=0.21x D =18/08.046/92.046/92.0+=0.82又M F =M A ×x F +（1-x F ）×M B=46×0.21+(1-0.21)×18=23.88 M D =0.82×46+(1-0.82)×18=40.96 ∴ q n.D =18)82.01(4682.0)24330/(1078.1⨯-+⨯⨯⨯=55.48kmol/hη=F D x q x q F n D n ⨯⨯..=21.0.82.048.55⨯⨯F qn =0.99∴ q n.F =218.82kmol/hq n.D /q n.F =（x F -x W ）/(x D -x W )即 55.48/218.82=wwx x --82.021.0∴ x w =0.00295q n.F ×x F =q n.D +q n.w ×x w218.82×0.21=55.48×0.82+q n.w ×0.00295 ∴ q n.w =155.46kmol2、R min 的确定0.000.050.100.150.200.250.300.350.400.450.500.550.600.650.700.750.800.850.900.951.000.000.050.100.150.200.250.300.350.400.450.500.550.600.650.700.750.800.850.900.951.00yx24610246810图1乙醇—水体系为非理想体系，其平衡曲线有下凹部分，当操作线与q 线的交点尚未落在平衡线上之前，操作线已与平衡线相切，如图1。

塔板式精馏塔设计(图文表)（一）设计方案的确定本设计任务为乙醇-水混合物。

设计条件为塔顶常压操作，对于二元混合物的分离，应采用连续精馏流程。

酒精精馏与化工精馏过程不同点就在于它不仅是一个将酒精浓缩的过程，而且还担负着把粗酒精中50多种挥发性杂质除去的任务，所以浓缩酒精和除去杂质的过程在酒精工业中称为精馏。

物料中的杂质基本上是在发酵过程中生成的，只是很少数的杂质是在蒸煮和蒸馏过程中生成的。

本次设计的精馏塔用板式塔，内部装有塔板、降液管、各种物料的进出口及附属结构（如全凝器等）。

此外，在塔板上有时还焊有保温材料的支撑圈，为了方便检修，在塔顶还装有可转动的吊柱。

塔板是板式塔的主要构件，本设计所用的塔板为筛板塔板。

筛板塔的突出优点是结构简单造价低，合理的设计和适当的操作能使筛板塔满足要求的操作弹性，而且效率高，并且采用筛板可解决堵塞问题，还能适当控制漏液。

设计中采用泡点进料，将原料液通过预热器加热至泡点后送人精馏塔内。

塔顶上升蒸汽采用全凝器冷凝，冷凝液在泡点下一部分回流至塔内，其余部分经产品冷却器冷却后送至储罐。

该物系属不易分离物系，最小回流比较小，采用其1.5倍。

设计中采用图解法求理论塔板数，在溢流装置选择方面选择单溢流弓形降液管。

塔釜采用间接蒸汽加热，塔顶产品经冷却后送至储罐。

（二）精馏塔的物料衡算1.原料液及塔顶、塔底产品的摩尔分率乙醇的摩尔质量 M 乙醇=46kg/kmol纯水的摩尔质量 M 水 =18kg/kmolx F =18/65.046/35.046/35.0+=0.174x D =18/1.046/9.046/9.0+=0.779x W =46/995.018/005.018/005.0+=0.0022.原料液及塔顶、塔底产品的平均摩尔质量M F =0.174×46＋18×(1-0.174)= 22.872 kg/kmol M D =0.779×46＋18×(1-0.779)= 39.812 kg/kmol M W =0.002×46＋18×(1-0.002)= 18.056 kg/kmol3.物料衡算 D=30024812.3948000000⨯⨯=167.454 kmol/hF=D+WF ·x F =D ·x D +W ·x W解得 F=756.464 kmol/h W=589.01 kmol/h｛（三）塔板数的确定1.回流比的选择由任务书提供的乙醇-水物系的气液平衡数据绘出x-y 图；由于设计中选用泡点式进料，q=1，故在图中对角线上自点a（x D,x D）作垂线，与Y轴截距oa=x D/(R min+1)=0.415 即最小回流比R min=x D/oa-1=0.877取比例系数为1.5，故操作回流比R为R=1.5×0.877=1.3162.精馏塔的气液相负荷的计算L=RD=1.316×167.454=220.369 kmol/hV=L+D=(R+1)D=2.316×167.454=387.823 kmol/h L ’=L+qF=220.369+756.464=976.833 kmol/h V ’=V+(q-1)F=V=387.823 kmol/h3.操作线方程精馏段操作线方程为 y=1+R R x+11+R x D =1316.1316.1+x+11.3161+×0.779即：y=0.568x+0.336提馏段操作线方程为y=F q D R qF RD )1()1(--++x-F q D R DF )1()1(--+-x W=1.316*167.454+1*756.464(1.316+1)*167.454x-756.464167.454(1.3161)*167.454-+×0.002 即：y=2.519x-0.0034.采用图解法求理论塔板数塔顶操作压力P D=101.3 KPa单板压降△P=0.7 kPa进料板压力P F=0.7×18+101.3=113.9 kPa塔底操作压力P W=101.3+0.7×26=119.5 kPa精馏段平均压力P m=(101.3+113.9)/2=107.6 kPa 压力P m=(113.9+119.5)/2=116.7 kPa2.操作温度计算计算全塔效率时已知塔顶温度t D=78.43 o C进料板温度 t F=83.75 o C塔底温度t W=99.53 o C精馏段平均温度t m=(t D+t F)/2=(78.43+83.75)/2=81.09 o C提馏段平均温度t m=(t W+t F)/2=(99.53+83.75)/2=91.64 o C3.平均摩尔质量计算塔顶平均摩尔质量计算由x D=y1=0.779 查上图可得x1=0.741M VDm=0.779×46+(1-0.779)×18=39.812 g/molM LDm=0.741×46+(1-0.741)×18=38.748 g/mol进料板平均摩尔质量计算 t f=83.74 o C由y F=0.518 查上图可得x F=0.183M VFm =0.518×46+(1-0.518)×18=32.504 g/mol M LFm =0.183×46+(1-0.183)×18=23.124 g/mol 精馏平均摩尔质量M Vm =( M VDm + M VFm )/2=36.158 g/molM Lm =( M LDm + M LFm )/2=30.936 g/mol4.平均密度计算气相平均密度计算由理想气体状态方程计算，即ρVm =RT PMv =)15.27309.81(314.8158.366.107+⨯⨯=1.321 kg/m 3 液相平均密度计算液相平均密度依1/ρLm =∑αi /ρi 计算 塔顶液相平均密度计算t D =78.43 o C 时 ρ乙醇=740 kg/m 3 ρ水=972.742 kg/m 3ρLDm =)742.972/1.0740/9.0(1+=758.14 kg/m 3进料板液相平均密度计算t F =83.75 o C 时 ρ乙醇=735 kg/m 3 ρ水=969.363 kg/m 3ρLFm =)363.969/636.0735/364.0(1+=868.554 kg/m 3塔底液相平均密度计算t W =99.53 o C 时 ρ乙醇=720 kg/m 3 ρ水=958.724 kg/m 3ρLWm =)724.958/995.0720/005.0(1 =957.137 kg/m 3精馏段液相平均密度计算ρLm =(ρLFm +ρLDm )/2=(758.14+868.554)/2=813.347 kg/m 3提馏段液相平均密度计算ρLm =(ρLFm +ρLWm ）/2=(957.137+868.554)/2=912.846 kg/m 35.液体平均表面张力计算液体平均表面张力依σLm =∑x i σi 计算塔顶液相平均表面张力计算t D =78.43时 σ乙醇=62.866 mN/m σ水=17.8 mN/m σLDm =0.779×17.8+0.221×62.886=84.446 mN/m 进料板液相平均表面张力计算t F =83.75时 σ乙醇=61.889 mN/m σ水=17.3 mN/m σLFm =0.183×17.3+0.817×61.889=53.729 mN/m 塔底液相平均表面张力计算t W =99.53时 σ乙醇=58.947 mN/m σ水=15.9 mN/m σLWm =0.005×15.9+0.995×58.947=58.732 mN/m 精馏段液相平均表面张力计算σLm =(84.446+53.729)/2=69.088 mN/m 提馏段液相平均表面张力计算σLm =(58.732+53.729)/2=56.231 mN/m6.液体平均粘度计算液体平均粘度依lgμLm=∑x i lgμi计算塔顶液相平均粘度计算t D=78.43o C时μ乙醇=0.364mPa·s μ水=0.455 mPa·slgμLDm=0.779lg(0.455)+0.221lg(0.364)=-0.363μLDm =0.436 mPa·s进料液相平均粘度计算t F=83.75 o C时μ乙醇=0.341mPa·s μ水=0.415 mPa·slgμLFm=0.183lg(0.415)+0.817lg(0.341)=-0.452μLFm=0.353 mPa·s塔底液相平均粘度计算t W=99.53 o C时μ乙醇=0.285mPa·s μ水=0.335 mPa·slgμLWm=0.002lg(0.335)+0.998lg(0.285)=-0.544μLWm=0.285 mPa·s精馏段液相平均粘度计算μLm=(0.436+0.353)/2=0.395 mPa·s提馏段液相平均粘度计算μLm=(0.285+0.353)/2=0.319 mPa·s（五）精馏塔的塔体工艺尺寸计算1.塔径的计算精馏段的气液相体积流率为V S =ρ3600VM =2.949 m 3/s L S =ρ3600LM =0.0023 m 3/s 查史密斯关联图，横坐标为Vh Lh (vlρρ)21=949.20023.0(321.1347.813) 1/2=0.0196取板间距H T =0.45m ，板上液层高度h L =0.06m ， 则H T -h L =0.39m 查图可得C 20=0.08 由C=C 20(20L σ)0.2=0.08(69.088/20)0.2=0.103u max =C (ρL -ρV )/ ρV =2.554 m/s取安全系数为0.7，则空塔气速为 u=0.7u max =1.788 m/sD=4V s /πu=788.1/14.3/949.2*4=1.39 m 按标准塔径元整后 D=1.4 m 塔截面积A T =(π/4)×1.42=1.539 ㎡ 实际空塔气速为 u=2.717/1.539=1.765 m/s 2.精馏塔有效高度的计算精馏段有效高度为Z 精=（N 精-1）H T =7.65 m 提馏段有效高度为Z 提=（N 提-1）H T =3.15 m在进料板上方开一人孔，其高度为 1m 故精馏塔的有效高度为 Z=Z 精+Z 提+1=7.65+3.15+1=11.8 m（六）塔板主要工艺尺寸的计算1.溢流装置计算因塔径D=1.4 m ，可选用单溢流弓形降液管 堰长l W =0.7×1.4=0.98 m 2.溢流强度i 的校核i=L h /l W =0.0023×3600/0.98=8.449≤100~130m 3/h ·m 故堰长符合标准 3.溢流堰高度h W平直堰堰上液层高度h ow =100084.2E （L h /l W ）2/3由于L h 不大，通过液流收缩系数计算图可知E 近似可取E=1h ow =100084.2×1×（L h /l W ）2/3=0.0119 mh W =h L -h ow =0.06-0.0119=0.0481 m 4.降液管尺寸计算查弓形降液管参数图，横坐标l W /D=0.7 可查得A f /A T =0.093 W d /D=0.151 故 A f =0.093A T =0.143 ㎡ W d =0.151W d =0.211 ㎡留管时间θ=3600A T H T /L H =27.64 s ＞5 s 符合设计要求5.降液管底隙高度h oh O =L h /3600l W u 0’=0.0023/0.98×0.08=0.03 m h W -h O =0.0481-0.03=0.0181 m ＞0.006 m 6.塔板布置塔板的分块 D=1400 mm ＞800 mm ，故塔板采用分块式。

乙醇_水精馏塔设计说明
1.设备选型
2.工艺流程
(1)加热阶段：将乙醇_水混合物加热到沸点，使其部分汽化，进入下一个阶段。

(2)蒸馏阶段：乙醇和水在塔内进行汽液两相的分离，高纯度的乙醇向上升腾，低纯度的水向下流动。

(3)冷凝阶段：将高纯度的乙醇气体冷凝成液体，便于收集和储存。

(4)分离阶段：将冷凝后的液体进一步分离，得到纯度较高的乙醇和水。

3.操作参数
(1)温度控制：加热阶段需要将混合物加热到适当的沸点，通常控制在80-100摄氏度。

而在蒸馏阶段，控制塔顶和塔底的温度差异，有助于提高分离效果。

(2)压力控制：塔的进料和出料口通常需要控制一定的压力，以保证流量的稳定。

(3)流量控制：塔内液体的流速对塔的操作效果有较大影响，需保持适当的流速，通常通过调节塔顶和塔底的流量或液位来实现。

4.塔的结构及内件设计
乙醇_水精馏塔的结构包括塔壳、进料装置、分离器、冷凝器、再沸器、集液器等。

其中，塔内需要配置一些内件，如填料和板式塔板等，以
提高传质和传热效果。

填料可采用金属或塑料材料，板式塔板可选用槽式、波纹式等不同形式。

通过合理配置和设计这些内件，提高乙醇_水分离效果。

综上，乙醇_水精馏塔的设计需要综合考虑设备选型、工艺流程、操
作参数以及塔的内部结构等因素。

通过合理的设计和选择，可以实现高效
分离乙醇和水的目的。

分离乙醇-水的精馏塔设计设计人员：所在班级：化学工程与工艺成绩：指导老师：日期：化工原理课程设计任务书一、设计题目：乙醇---水连续精馏塔的设计二、设计任务及操作条件（1）进精馏塔的料液含乙醇35％（质量分数，下同），其余为水；（2）产品的乙醇含量不得低于90％；（3）塔顶易挥发组分回收率为99％；（4）生产能力为50000吨/年90％的乙醇产品；（5）每年按330天计，每天24小时连续运行。

（6）操作条件a）塔顶压强 4kPa （表压）b）进料热状态自选c）回流比自选d）加热蒸汽压力低压蒸汽（或自选）e）单板压降 kPa。

三、设备形式：筛板塔或浮阀塔四、设计内容：1、设计说明书的内容1）精馏塔的物料衡算；2）塔板数的确定；3）精馏塔的工艺条件及有关物性数据的计算；4）精馏塔的塔体工艺尺寸计算；5）塔板主要工艺尺寸的计算；6）塔板的流体力学验算；7）塔板负荷性能图；8）精馏塔接管尺寸计算；9）对设计过程的评述和有关问题的讨论；2、设计图纸要求；1）绘制生产工艺流程图（A2 号图纸）；2）绘制精馏塔设计条件图（A2 号图纸）；五、设计基础数据：1.常压下乙醇---水体系的t-x-y 数据；2.乙醇的密度、粘度、表面张力等物性参数。

一、设计题目：乙醇---水连续精馏塔的设计二、设计任务及操作条件：进精馏塔的料液含乙醇35％（质量分数，下同），其余为水；产品的乙醇含量不得低于90％；塔顶易挥发组分回收率为99％，生产能力为50000吨/年90％的乙醇产品；每年按330天计，每天24小时连续运行。

塔顶压强 4kPa （表压）进料热状态自选回流比自选加热蒸汽压力低压蒸汽（或自选）单板压降≤0.7kPa。

三、设备形式：筛板塔四、设计内容：1）精馏塔的物料衡算：原料乙醇的组成 xF＝＝0.1740原料乙醇组成 xD0.7788塔顶易挥发组分回收率90％平均摩尔质量 MF =由于生产能力50000吨／年，.则 qn，F所以，qn，D2）塔板数的确定：甲醇—水属非理想体系，但可采用逐板计算求理论板数,本设计中理论塔板数的计算采用图解法。

化工原理课程设计设计题目乙醇-水筛板精馏塔设计学生姓名学号班级指导教师设计时间完成时间 2化工原理课程设计任务书（一）设计题目：乙醇－水筛板精馏塔设计（二）设计任务完成精馏塔工艺优化设计、精馏塔结构优化设计以及有关附属设备的设计和选用，绘制带控制点的工艺流程图、精馏塔工艺条件图，并编制工艺设计说明书。

年产量： 10000t ；原料液浓度： 40% （乙醇质量分数）；产品浓度： 93% （乙醇质量分数）；乙醇回收率： 99% 。

（三）操作条件1．塔顶压强4 kPa（表压）；2．进料热状况，泡点进料；；3．塔顶全凝器，泡点回流，回流比R=(1.1~2.0)Rmin4．塔釜加热蒸汽压力245 KPa(表压)；5．单板压降不大于0.7 kPa；6．塔板类型筛板塔；7．工作日每年330天，每天24h连续运行;8．厂址：徐州地区。

（四）设计内容1．精馏塔的物料衡算；2．塔板数的确定；3．精馏塔的工艺条件及有关物性数据的计算；4．精馏塔的塔体工艺尺寸计算；5．塔板主要工艺尺寸的计算；6．塔板的流体力学验算；7．塔板负荷性能图；8．精馏塔接管尺寸计算,附属设备的确定；9．绘制带控制点工艺流程图（A2）、精馏塔工艺条件图（A2）；10．符号说明；11.对设计过程的评述和有关问题的讨论；12.参考文献。

摘要精馏塔是进行精馏的一种塔式气液接触装置，又称为蒸馏塔。

有板式塔与填料塔两种主要类型。

根据操作方式又可以分为连续精馏塔与间歇精馏塔。

化工生产常需进行液体混合物的分离以达到提纯或回收有用组分的目的，精馏操作在化工、石油化工、轻工等工业生产中占有重要的地位。

为此，掌握气液平衡关系，熟悉各种塔形的操作特性，对选择、设计和分析分离过程中的各种参数是非常重要的。

在本设计中我使用了筛板塔，筛板塔的突出优点是结构简单、造价低。

当有合理的设计和适当的操作，筛板塔能满足分离要求的操作弹性，而且效率高。

精馏是最常用的分离液液混合物方式之一，是组成化工生产过程的主要单元操作，也是典型的化工操作设备之一。

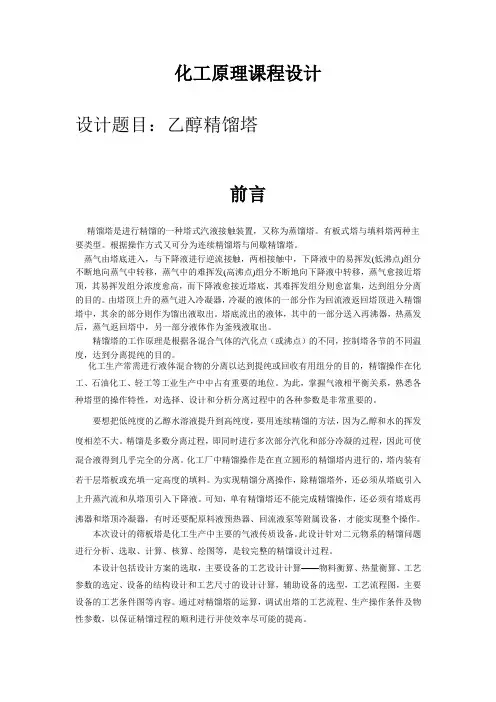

化工原理课程设计设计题目：乙醇精馏塔前言精馏塔是进行精馏的一种塔式汽液接触装置，又称为蒸馏塔。

有板式塔与填料塔两种主要类型。

根据操作方式又可分为连续精馏塔与间歇精馏塔。

蒸气由塔底进入，与下降液进行逆流接触，两相接触中，下降液中的易挥发(低沸点)组分不断地向蒸气中转移，蒸气中的难挥发(高沸点)组分不断地向下降液中转移，蒸气愈接近塔顶，其易挥发组分浓度愈高，而下降液愈接近塔底，其难挥发组分则愈富集，达到组分分离的目的。

由塔顶上升的蒸气进入冷凝器，冷凝的液体的一部分作为回流液返回塔顶进入精馏塔中，其余的部分则作为馏出液取出。

塔底流出的液体，其中的一部分送入再沸器，热蒸发后，蒸气返回塔中，另一部分液体作为釜残液取出。

精馏塔的工作原理是根据各混合气体的汽化点（或沸点）的不同，控制塔各节的不同温度，达到分离提纯的目的。

化工生产常需进行液体混合物的分离以达到提纯或回收有用组分的目的，精馏操作在化工、石油化工、轻工等工业生产中中占有重要的地位。

为此，掌握气液相平衡关系，熟悉各种塔型的操作特性，对选择、设计和分析分离过程中的各种参数是非常重要的。

要想把低纯度的乙醇水溶液提升到高纯度，要用连续精馏的方法，因为乙醇和水的挥发度相差不大。

精馏是多数分离过程，即同时进行多次部分汽化和部分冷凝的过程，因此可使混合液得到几乎完全的分离。

化工厂中精馏操作是在直立圆形的精馏塔内进行的，塔内装有若干层塔板或充填一定高度的填料。

为实现精馏分离操作，除精馏塔外，还必须从塔底引入上升蒸汽流和从塔顶引入下降液。

可知，单有精馏塔还不能完成精馏操作，还必须有塔底再沸器和塔顶冷凝器，有时还要配原料液预热器、回流液泵等附属设备，才能实现整个操作。

本次设计的筛板塔是化工生产中主要的气液传质设备。

此设计针对二元物系的精馏问题进行分析、选取、计算、核算、绘图等，是较完整的精馏设计过程。

本设计包括设计方案的选取，主要设备的工艺设计计算——物料衡算、热量衡算、工艺参数的选定、设备的结构设计和工艺尺寸的设计计算，辅助设备的选型，工艺流程图，主要设备的工艺条件图等内容。

目录前言第一章绪论第1.1节设计方案……………………………………………第1.2节设计方案的确定及流程说明………………………1.2.1选塔依据……………………………………………………….1.2.2加热方式----直接蒸汽加热……………………………………1.2.3选择适宜回流比………………………………………………..1.2.4泡点回流………………………………………………………..1.2.5操作流程说明…………………………………………………. 第二章塔板的工艺设计…………………………………….. 第2.1节精馏塔优化设计任务书……………………………第2.2节精馏塔全塔物料衡算………………………………第2.3节主要数据参数的计算……………………………….2.3.1温度的计算……………………………………………………..2.3.2密度的计算……………………………………………………2.3.3混合液面表面张力………………………………………...2.3.4混合物黏度的计算……………………………………………2.3.5相对挥发度计算………………………………………………第2.4节理论塔的计算………………………………………第2.5节塔径的初步设计………………………………………2.5.1气液相体积流量的计算…………………………………2.5.2塔径的计算………………………………………………2.5.3溢流装置…………………………………………………..2.6气相通过浮阀塔板的压降…………………………………2.7塔板负荷性能图……………………………………………第三章附件设计……………………………………………. 第四章设计总结…………………………………………….主要符号说明……………………………………………………心得体会…………………………………………………………参考文献…………………………………………………………前言1.1 概述乙醇俗称酒精,系醇类代表,是一种无色透明易挥发和易燃的液体。

分离乙醇水的精馏塔设计乙醇水精馏塔是一种用于分离乙醇和水的设备。

在这种精馏塔中，乙醇和水的混合物被加热，使其沸点降低，然后通过不同的沸点将两种液体分离出来。

下面是一个简单的乙醇水精馏塔设计：1. 塔体设计：精馏塔通常由一个垂直的圆柱形塔体和内部填料组成。

塔体内部通常分为若干个段，每个段都有一个或多个塔板或填料层。

通过管道，将混合物从底部引入，加热蒸发，然后从顶部输出。

2. 加热系统：乙醇水混合物在精馏塔中被加热，使其沸点降低。

通常采用蒸汽或热水来加热塔体，通过外部加热交换器将能量传递给塔体内的混合物。

3. 分离原理：乙醇和水的沸点不同，所以在塔体内加热时，乙醇和水会分别蒸发，并在不同的段或填料层分离。

乙醇的沸点比水低，所以乙醇首先蒸发，然后在塔体内向上升，水则在更低的位置蒸发，形成乙醇和水的分离。

4. 冷凝系统：在塔体的顶部设置冷凝器，将上升的蒸汽冷凝成液体，分离出乙醇和水。

分离后的乙醇和水分别通过不同的管道送出。

5. 控制系统：精馏塔需要一个精确的控制系统来控制加热和冷却过程，以确保分离效果达到最佳状态。

总的来说，乙醇水精馏塔通过加热和冷凝的过程，利用乙醇和水的沸点差异，将两种液体有效分离。

这种精馏塔设计可以在工业生产中用于大规模分离乙醇和水，满足不同领域的需求。

很高兴继续为您介绍乙醇水精馏塔的相关内容。

6. 塔板或填料层设计：精馏塔内部通常设置有塔板或填料层，用于增加表面积，促进蒸汽和液体的接触，从而促进分离。

常用的塔板类型包括泡沫塔板和穿孔塔板，填料层则可以选择球状或鼓形填料等。

这些设计可有效提高乙醇和水的分离效率。

7. 操作方法：在精馏过程中，需要注意控制加热温度、冷却温度、流速等参数，以保证所得到的乙醇和水的纯度和分离效率。

为此，通常采用自动化控制系统，监测和调整各项参数，提高操作的稳定性和效率。

8. 安全措施：在乙醇水精馏过程中，需要注意防止乙醇的挥发和着火，避免发生危险。

因此，需要设置相应的通风排气系统，并且保证设备的密封性良好。

分离乙醇水精馏塔设计引言乙醇水分离是化工工程中常见的一种操作，通过精馏塔可以实现乙醇与水的分离。

本文将针对乙醇水精馏塔的设计进行介绍，包括塔的结构、工艺参数和操作步骤等。

1. 塔的结构乙醇水精馏塔的结构一般分为以下三部分：顶部蒸汽分离器、中部塔板和底部回流器。

1.1 顶部蒸汽分离器顶部蒸汽分离器用于将乙醇和水的混合物中的乙醇蒸汽与未能蒸发的液体进行分离。

蒸汽分离器一般由分离器壳体、液体收集器和气流分布器等部件组成。

1.2 中部塔板中部塔板用于增加塔板的数量，增加乙醇与水之间的接触面积，更好地实现分离效果。

塔板一般由塔板壳体、孔板和气液分布装置等组成。

1.3 底部回流器底部回流器主要用于分离塔的底部液相产物，以保证乙醇的纯度。

回流器一般由回流器壳体、回流管和液体收集器等组成。

2. 工艺参数在设计乙醇水精馏塔时，需要考虑的工艺参数包括塔板的数量、塔板的间距、塔底的回流比等。

2.1 塔板数量塔板的数量决定了乙醇与水之间的接触面积。

一般来说，塔板数量越多，分离效果越好。

但是过多的塔板会增加设备投资成本，因此需要在分离效果和经济性之间进行平衡。

2.2 塔板间距塔板间距的选择也是很重要的。

间距过大会减少塔板数量，使得乙醇与水之间的接触面积减小；间距过小则增加回流液的沉降阻力，使得分离效果下降。

因此，需要根据具体工艺要求进行合理的选择。

2.3 回流比回流比是指回流到塔顶的液体与塔底的进料流量之比。

回流比的选择对精馏塔的分离效果有着直接的影响。

一般来说，较大的回流比能够减小塔底的进料液温度，提高塔板效率。

但是过大的回流比也会增加能耗，增加设备运行成本。

3. 操作步骤乙醇水精馏塔的操作步骤一般分为以下几个步骤：装填填料、预热操作、生产操作和停车操作。

3.1 装填填料首先需要将塔内的填料装填好。

填料的选择要考虑填料的表面积、缝隙率和液体分布性等因素。

常见的填料有波纹板、环形填料和反光板等。

3.2 预热操作在正式运行之前，需要进行预热操作。

《化工原理》乙醇-水混合液精馏塔设计一、设计任务：完成精馏塔工艺优化设计、精馏塔结构优化设计以及有关附属设备的设计和选用，绘制精馏塔的工艺条件图及塔板性能负荷图，并编制工艺设计说明书。

二、操作条件：年产量：7500t。

料液初温：30℃料液浓度：43%（含乙醇摩尔分数）塔顶产品浓度：97%（含乙醇摩尔分数）乙醇回收率：99.8%（以摩尔分数计）年工作日：330天（24小时运行）精馏塔塔顶压力：4kPa（表压）冷却水温度：30℃饱和蒸汽压力：2.5kgf/cm2（表压）单板压降：不大于0.7kPa全塔效率：52%回流比是最小回流比的1.8倍进料状况：泡点进料三、设计内容：（1）设计方案简介：对确定的工艺流程及精馏塔型式进行简要论述。

（2）工艺参数的确定基础数据的查取及估算，工艺过程的物料衡算及热量衡算，理论塔板数，塔板效率，实际塔板数等。

（3）主要设备的工艺尺寸计算板间距，塔径，塔高，溢流装置，塔盘布置等。

（4）主要附属设备设计计算及选型塔顶全凝器设计计算：热负荷，载热体用量。

（5）用坐标纸绘制乙醇-水溶液的y-x图一张，并用图解法求理论塔板数（贴在说明书中对应的地方）。

（6）绘制精馏塔设计条件图。

附：汽液平衡数据表1一、总体设计计算1.1 汽液平衡数据（760mm Hg）1.2塔的物料衡算=43/46.07/(43/46.07+57/18.01)=0.2277XF=97/46.07/(97/46.07+31/18.01)=0.9267XDM=0.2277⨯46.07+（1-0.2277）⨯18.02=24.399kg/kmol F同理可得M=44.013 D，=7.5*106/7920=946.97DD=946.97/44.013=21.516η=0.998=DXD /FXF=21.516*0.9267/0.2277FF=87.742 由 F=D+WFXF =DXD+WXW得：Xw=0.03998W=66.226 Kmol/h1.3塔板计算tF=（0.2277-0.1661/0.2337-0.1661）*(82.7-84.1)+84.1=82.82°CtF=82.82℃乙醇不同温度的饱和蒸气压乙醇的饱和蒸气压o={[(82.82-80)/(90-80)]*(158.27-108.32)}+108.32=122.41 PA水不同温度的饱和蒸气压由图数据通过内插法得P B O =53.0525 α =122.41/53.0525=2.31 泡点进料q=1R min =1/α-1[X D /X F -α(1-X D )/1-X F ]=2.94 R=1.8R min =5.292精馏段操作线方程1111n n D R y x x R R +=+++=0.841x+0.1473提馏段操作线方程W m m x WqF L W x W qF L qF L y -+--++=+''1=1.503x-0.000849实际塔板数N pE T =0.52精馏段Np1=11/0.52=21块提馏段Np2=3/0.52=6块总板数21+6=27块二、塔的工艺条件及物性数据计算2.1精馏段的数据1.平均压力Pm单板降压不大于0.7Kpa所以等于0.7Kpa塔顶：PD=4+101.3=105.3Kpa加料板：PF=105.3+0.7*21=120Kpa平均压力：Pm=(105.3+120)/2=112.65Kpa2.平均温度tD={[(0.9267-0.08943)/(1-0.8943)]*(80.02-78.15)}+78.15=78.72℃tF=82.82℃精馏段tm=(82.82+78.72)/2=80.77℃3.平均分子量塔顶：M VDM = XD×M轻组分+（1－XD）×M重组分=46.07*0.9267+（1-0.9267）*18.01=44.01kg/kmolM LDM = x1×M轻组分+（1－x1）×M重组分=46.07*0.743+(1-0.743)*18.01=38.86kg/kmol进料板的平均分子量:进料板对应的组成Xn 和ynM VFM = yn×M轻组分+（1－yn）×M重组分=46.01*0.512+(1-0.512)*18.01=32.38kg/kmolM LFM = Xn×M轻组分+（1－Xn）×M重组分=46.07*0.2277+(1-0.2277)*18.01=24.4kg/kmol 精馏段：MVm=(44.01+32.38)/2=38.2kg/kmolMLm=(38.36+24.4)/2=31.63kg/kmol4.平均密度塔顶：aA =0.97 aB=0.03查物性数据：易挥发组分密度ρ1＝ 763.42 Kg/m3难挥发组分密度ρ2＝ 972.58 Kg/ m3塔顶液相密度：ρLD ＝1/[a1/ρ1+(1-a1) /ρ2]= 741.84Kg/ m3进料板：aA =0.43 aB=0.53查物性数据：易挥发组分密度ρ1＝ 733.59 Kg/m3难挥发组分密度ρ2＝ 969.97 Kg/ m3进料液相密度：ρLF ＝1/[a2/ρ1+(1-a2) /ρ2]= 851.93Kg/ m3精馏段的平均液相密度：ρLM ＝(ρLD+ρLF)/2=796.88Kg/ m3精馏段平均汽相密度：TM =（TF+TD）/2=80.77℃ρVM ＝PM V /RT M =1.463Kg/ m 35. 液体的平均表面张力 （1）塔顶t D =78.72℃ бO =17.26 бW =62.8V O =46.07/737=0.06251m 3/kmol V w =18.01/973=0.01851m 3/kmol X o =X D =0.9267 X W =1-0.9267=0.0733 φo =X o V O /(X W V w +X o V O )=0.977 φW =1-0.977=0.023 B=lg(φW q /φo )=-3.266Q=0.041(q/T)(бO V O 2/3/q-бW V w 2/3)=-0.0007 A=B+Q=-3.266-0.0007=-3.2667lg(φs W q /φso )=-3.2667和φs W +φso =1解得 φs W =0.021 φso =0.979бm 1/4=φs W бW 1/4+φso бO 1/4=2.05 бDm =17.81N/m2. 进料板t F =82.82℃ бO =16.88 бW =62.04V O =46.07/733=0.06285m 3/kmol V w =18.01/969.3=0.01858m 3/kmol X o =X F =0.2277 X W =1-0.2277=0.7723 φo =X o V O /(X W V w +X o V O )=0.499φW =1-0.499=0.501 B=lg(φW q /φo )=-0.298Q=0.041(q/T)(бO V O 2/3/q-бW V w 2/3)=-0.00748A=B+Q=-0.298-0.00748=-0.3055lg(φs W q /φso )=-0.3055和φs W +φso =1解得 φs W =0.498 φso =0.502бm 1/4=φs W бW 1/4+φso бO 1/4=2.415 бFm =34.01N/m(3) 精馏段бm =（17.81+34.01）/2=25.91N/m 6. 液体的平均黏度,L D μ=0.44⨯0.9267+(1-0.9267)⨯0.357=0.434.a mP s,L F μ=0.12⨯0.33+(1-0.12)⨯0.30=0.3904.a mP s,L M μ精=0.435*0.3904+0.357*（1-0.3904）=0.387.a mP s 7. 精馏段的汽液负荷计算V=（R+1）D=(5.292+1)⨯21.516=135.38/kmol hS V =,,3600V V m V M ρ精精=135.38*38.2/(3600*1.463)=0.91m 3/sV h =3600*0.91=3262.96m 3/hL=RD=50292⨯21.516=113.86/kmol h,3600L s L m LM L ρ=精精=113.86*31.63/(3600*796.88)=0.001255L h =3600*0.001255=4.52m 3/h2.2 提馏段的数据1.平均温度t W ={[(0.03998-0.019)/(1-0.019)]*(89-95.5)}+95.5=92.93℃ t F =82.82℃提馏段t m =(82.82+92.93)/2=87.88℃2.平均分子量 塔底：M VWM = X W ×M 轻组分+（1－X W ）×M 重组分=46.07*0.414+（1-0.414）*18.01=29.63kg/kmol M LWM = x 1×M 轻组分+（1－x 1）×M 重组分=46.07*0.03998+(1-0.03998)*18.01=19.13kg/kmol 提馏段：M Vm =(29.63+32.38)/2=31kg/kmol M Lm =(19.13+24.4)/2=21.77kg/kmol 3.平均密度塔底：a A =0.64 a B =0.36查物性数据： 易挥发组分密度ρ1＝ 725.87 Kg/m 3 难挥发组分密度ρ2＝ 963.23 Kg/ m 3塔底液相密度：ρLD ＝1/[a 1/ρ1+(1-a 1) /ρ2]= 963.15Kg/ m 3 提馏段的平均液相密度：ρLM ＝(ρLW +ρLF )/2=907.54Kg/ m 3 提馏段平均汽相密度：T M =（T F +T D ）/2=87.88℃ ρVM ＝PM V /RT M =1.16Kg/ m34.液体的平均表面张力 （1）塔底t W =92.93℃ бO =13.27 бW =60.16V O =46.07/737=0.06251m 3/kmol V w =18.01/973=0.01851m 3/kmol X o =X W =0.03998 X W =1-0.03998=0.96 φo =X o V O /(X W V w +X o V O )=0.123φW =1-0.123=0.877B=lg(φW q /φo )=0.796Q=0.041(q/T)(бO V O 2/3/q-бW V w 2/3)=-0.000163 A=B+Q=0.796-0.000163=0.794lg(φs W q /φso )=0.794和φs W +φso =1解得 φs W =0.634 φso =0.366бm 1/4=φs W бW 1/4+φso бO 1/4=2.46 бWm =36.62N/m提馏段бm =（36.62+34.01）/2=35.32N/m 5.液体的平均黏度μlw =0.03998⨯0.324+(1-0.03998)⨯0.324=0.393.a mP s ,L F μ=0.12⨯0.33+(1-0.12)⨯0.30=0.3904.a mP s μL,M 提=0.393*0.084+0.393*（1-0.084）=0.33.a mP s 6.精馏段的汽液负荷计算V=（R+1）D=(5.292+1)⨯21.516=135.38/kmol hS V ==135.38*31/(3600*1.16)=1m 3/sV h =3600*1=3600m 3/hL=RD=50292⨯21.516=113.86/kmol hL s =113.86*21.77/(3600*907.54)=0.00154L h =3600*0.00154=5.508m 3/h三、塔和塔板主要工艺尺寸计算 3.1 塔径首先考虑精馏段：参考有关资料，初选板音距T H =0.5m 取板上液层高度L h =0.06m 故 T H -L h=0.5-0.06=0.44ms s L V ⎛ ⎝查图可得 20C =0.097校核至物系表面张力为9.0mN/m 时的C ，即C=20C 0.220σ⎛⎫⎪⎝⎭=0.0102max u =CL VVρρρ-可取安全系数0.7，则 u=0.7max u =0.7⨯2.378=1.665m/s故4sV uπ按标准，塔径圆整为1.2m ，则空塔气速为0.805m/s3.2 精馏塔有效高度的计算精馏段有效高度为1Z N =-T 精精（）H =(21-1)⨯0.5=10m提馏段有效高度为1Z N =-T 提提（）H =(6-1)⨯0.5=2.5mZ 总=10+2.5=12.5m3.3 溢流装置采用单溢流、弓形降液管⑴ 堰长 w l 取堰长 w l =0.6Dw l =0.6⨯1.2=0.72m⑵ 出口堰高w h =L ow h h -选用平直堰，堰上液层高度ow h 由下式计算ow h =2/32.841000h w L E L ⎛⎫ ⎪⎝⎭近似取E=1.03,则ow h =0.00995故 w h =0.06-0.00995=0.05m ⑶ 降液管的宽度d W 与降液管的面积f A 由L D /D T =0.6《化工设计手册》 得dW D =0.1,f TA A =0.053 故 d W =0.12 f A =0.0722()24D π=0.062m留时间 f T sA H L τ==23.9s (>5s 符合要求)提馏段t=A d H T /Ls=33.11=>5s⑷ 降液管底隙高度 h ο u o ,=0.08h ο=L s /w l u o ,=0.022m3.4 塔板布置(1)取边缘区宽度c W =0.06,安定区宽度s W =0.075(2)计算开孔面积212sin 180a x A R R π-⎡⎤=⎢⎥⎣⎦=0.7992m 其中 x=2D-(d s W W +)=0.405m R=2D-c W =0.54m 3.5 筛板数n取筛孔的孔径0d 为39mm,正三角形排列,一般碳钢的板厚δ为3mm,孔中心距t=75.0mm 浮阀数目 取阀动能因数11F =，则由式o υ=o υ=计算塔板上的筛孔数n,即 n=4V s /πd o 2u o =83.75=84提馏段的筛口气速和筛孔数用上述公式计算， 提馏段 u 0=10.21m/s, n=82个取边缘区宽度c W =0.06,安定区宽度s W =0.075,板厚δ为3mm, 做等腰三角形叉排h=Aa/0.075n=0.127m=120mm 阀孔气速μo =4V s /πnd o 2=9.12m/s F 0=10.97四、筛板的流体力学性能 1. 塔板压降校核 h f =h c +h e(1)气体通过干板的降压h c临界孔速 u 0c =（73/ρv ）1/1.825=8.52m/s<u 0 所以h c =5.34（ρv /ρL )(u 02/2g)=0.0411m (2)气体通过班上液层的压降h e h e =β(h w +h ow )=0.05*0.06=0.03 （3）h б克服表面张力的压降 h б=0.00034m（4）气体通过筛板压降h f 和∆p f h f =h c +h e +h б=0.07144m∆p f =ρl *g*h f =558.5kpa<0.7kpa 2. 雾沫夹带量校核泛点率1100%F bF =板上液体流经长度 Z L =D T -2W D =0.96m F=40.72%<80%不会发生过量的雾沫夹带 3. 漏液校核=4.134m/s k=u 0/u'0=2.19=>2提馏段用同样的方法得，k=u 0/u'0==>2 4. 降低管液泛校核为防止降液管液泛的发生，应使降液管中清液层高度()d T w H H h ≤Φ+d P L d H h h h =++ 即h d =0.153(L s /L w h o )2=0.00096m取 取校正系数Φ=0.5,H d =0.1324,Φ(H T +h w )=0.275m可见(),d T W H H h φ≤+符合防止淹塔的要求。

第一章绪论 (2)一、目的： (2)二、已知参数： (2)三、设计内容： (3)第二章课程设计报告内容 (4)一、精馏流程的确定 (4)二、塔的物料衡算 (4)三、塔板数的确定 (5)四、塔的工艺条件及物性数据计算 (7)五、精馏段气液负荷计算 (11)六、塔和塔板主要工艺尺寸计算 (12)七、筛板的流体力学验算 (17)八、塔板负荷性能图 (20)九、筛板塔的工艺设计计算结果总表 (24)十、精馏塔的附属设备及接管尺寸 (26)第三章总结 (26).乙醇——水连续精馏塔的设计第一章绪论一、目的：通过课程设计进一步巩固课本所学的内容，培养学生运用所学理论知识进行化工单元过程设计的初步能力，使所学的知识系统化，通过本次设计，应了解设计的内容，方法及步骤，使学生具有调节技术资料，自行确定设计方案，进行设计计算，并绘制设备条件图、编写设计说明书。

在常压连续精馏塔中精馏分离含乙醇25%的乙醇—水混合液，分离后塔顶馏出液中含乙醇量不小于94%，塔底釜液中含乙醇不高于0.1%（均为质量分数）。

二、已知参数：（1）设计任务进料乙醇 X = 25 %（质量分数，下同）●生产能力 Q = 80t/d●塔顶产品组成 > 94 %●塔底产品组成 < 0.1 %（2）操作条件●操作压强：常压●精馏塔塔顶压强：Z = 4 KPa●进料热状态：泡点进料●回流比：自定待测●冷却水： 20 ℃●加热蒸汽：低压蒸汽，0.2 MPa●单板压强：≤ 0.7●全塔效率：E T = 52 %●建厂地址：南京地区●塔顶为全凝器，中间泡点进料，筛板式连续精馏三、设计内容：（1）设计方案的确定及流程说明（2）塔的工艺计算（3）塔和塔板主要工艺尺寸的计算（a、塔高、塔径及塔板结构尺寸的确定；b、塔板的流体力学验算；c、塔板的负荷性能图）（4）设计结果概要或设计一览表（5）精馏塔工艺条件图（6）对本设计的评论或有关问题的分析讨论第二章 课程设计报告内容一、精馏流程的确定乙醇、水混合料液经原料预热器加热至泡点后，送入精馏塔。

乙醇水精馏塔设计
首先，塔的结构对精馏效果至关重要。

一般来说，乙醇水精馏塔可以
分为塔体、填料、塔板等几个部分。

塔体的设计应该考虑到流体的运动和
热传递，塔板和填料则可以增加物料的接触面积，提高分离效率。

合理设
计结构，可以有效提高乙醇水精馏的效率。

其次，塔的材料选择也是一个关键因素。

由于乙醇水精馏塔需要长期
接触酸、碱等化学物质，因此建议选择对化学腐蚀性能较好的材料，如不
锈钢等。

另外，考虑到传热效果，可以选择导热性能较好的材料，如铜等。

再者，操作参数的选择也会直接影响乙醇水精馏的效果。

在操作乙醇
水精馏塔时，需要考虑到料液比、塔顶温度、回流比等参数的选择。

合理
设置这些参数可以降低能耗，提高分离效果。

此外，乙醇水精馏塔的设计还需要考虑到安全性和可靠性。

在设计过
程中，应该考虑到设备的密封性、排气系统、防爆措施等，以确保设备在
运行过程中不会出现安全隐患。

总的来说，设计一座优秀的乙醇水精馏塔需要考虑到多个因素，包括
结构、材料、操作参数等。

只有综合考虑这些因素，才能设计出一座高效、安全、可靠的乙醇水精馏塔。

希望以上内容能够对乙醇水精馏塔的设计有
所帮助。

分离乙醇水的精馏塔设计乙醇和水的分离是化工过程中常见的一种操作，常用的分离方法是通过精馏塔进行分离。

精馏塔是一种经过精心设计的设备，利用液体的沸点差异进行分离。

下面是一个关于乙醇水分离的精馏塔设计的详细说明。

1.目标首先需要明确设计的目标。

在这种情况下，目标是将乙醇和水分离，获得所需浓度的乙醇产品。

这可以通过在精馏塔中提供适当的温度和压力条件来实现。

2.塔的类型根据操作需求，可以选择合适的塔类型。

在这种情况下，可以选择常见的塔类型，如板塔或填料塔。

两种类型都可以用于乙醇和水的精馏，但填料塔通常更适合操作，因为它们具有更大的表面积，有助于有效的质量传递。

3.塔的结构精馏塔的结构由塔底、塔体和塔顶组成。

塔底通常用于收集底部的饱和液和不纯物质，塔体用于分离乙醇和水的混合物，而塔顶用于收集纯净的乙醇产品。

4.塔的操作条件乙醇和水有相对较小的沸点差，因此在精馏过程中，必须要提供适当的操作条件来分离它们。

操作条件的选择将取决于所需的乙醇纯度和回收率。

一般来说，塔的顶部温度应低于乙醇的沸点，而底部温度应高于水的沸点。

5.冷却系统精馏塔需要一个冷却系统来控制温度。

这可以通过在塔顶安装冷凝器来实现。

冷凝器将气体中的乙醇蒸汽冷却成液体，并从塔顶收集纯净的乙醇产品。

6.反应器为了增加乙醇的产率，可以在塔底添加一个反应器。

在反应器中，可以将一部分乙醇和水反应生成乙醇化合物，从而增加乙醇的回收率。

这可以通过在塔底加热和加压来控制反应。

7.控制系统精馏塔的操作需要一个有效的控制系统来实现所需纯度和回收率。

这可以通过监测塔内的温度和压力，并对冷却器和加热器进行控制来实现。

8.安全防护由于精馏过程可能涉及高温和高压操作，必须采取适当的安全措施。

这包括使用安全阀和压力传感器来确保塔的安全操作。

此外，还需要对精馏塔进行定期检查和维护，以确保其在运行中的安全性。

总结：乙醇和水的精馏塔设计需要仔细考虑多个因素，包括操作条件、塔的结构和冷却系统。

系（所）过程装备与控制工程系(所) 主任西安交通大学批准日期课程设计(论文)任务书能动学院过程装备与控制工程系81 班学生黄崇海、程猛、曹昆、赵敏课程设计(论文)课题乙醇精馏塔的设计课程设计(论文)工作自2011 年11 月12 日起至2011 年12 月23 日止课程设计(论文)进行地点：东2-819课题的背景、意义及培养目标对给定的设计任务进行乙醇精馏塔的设计，意义是将所学知识运用于实际的工艺设计中，熟练精馏塔的设计过程及原理，为以后的毕业设计打下基础。

设计(论文)的原始数据与资料（1）进料含乙醇38.2%，其余为水（均为质量分数）；（2）生产乙醇含量不低于93.1%；（3）釜残液中乙醇含量不高于1%；（4）生产能力5000T/Y乙醇产品，年开工7200小时；（5）操作条件：1、间接蒸汽加热；2、塔顶压力：1.03atm（绝对压强）；3、饱和进料；4、回流比：R=5；5、单板压降：75mm液柱。

课题的主要任务（1）编制一份设计说明书（2）绘制一个带控制点的工艺流程图（3）绘制精馏塔的工艺条件图课题的基本要求(工程设计类题应有技术经济分析要求)1、前言；2、设计方案的确定和流程的说明；3、塔的工艺计算；4、塔和塔板主要工艺尺寸的设计；5、附属设备的选型和计算；6、设计结果一览表；7、注明参考和使用的设计资料；8、对本设计的评述或有关问题的分析讨论。

完成任务后提交的书面材料要求(图纸规格、数量，论文字数，外文翻译字数等)1.设计说明书×12. 一张带控制点的工艺流程图×13. 一张精馏塔的工艺条件图×1主要参考文献[1]姚玉英、陈常贵，化工原理（上册），第二版。

[2]蒋维钧、雷良恒、刘茂林、余立新，化工原理（下册），第二版，北京，清华大学出版社，2002。

[3]郑津洋、董其伍、桑芝富，过程设备设计，北京，化学工业出版社，2001.7。

[4]蒋能照、徐宇清，制冷工质热物理性质表和图。
