下载文档原格式

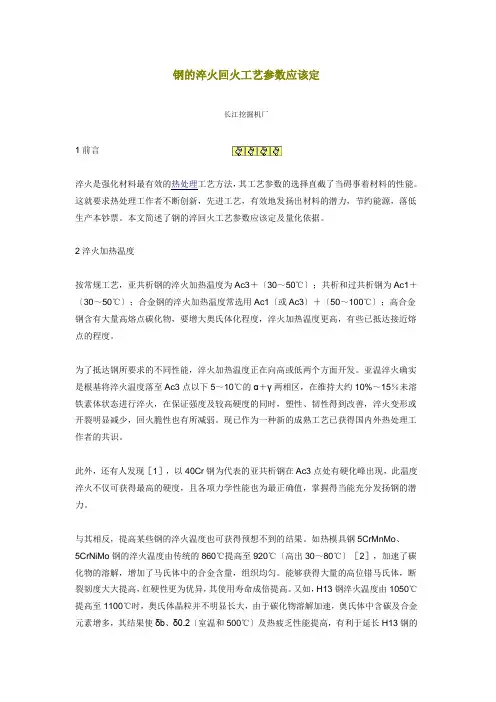

钢的淬火回火工艺参数应该定长江挖掘机厂1前言淬火是强化材料最有效的热处理工艺方法，其工艺参数的选择直截了当碍事着材料的性能。
这就要求热处理工作者不断创新，先进工艺，有效地发扬出材料的潜力，节约能源，落低生产本钞票。
本文简述了钢的淬回火工艺参数应该定及量化依据。
2淬火加热温度按常规工艺，亚共析钢的淬火加热温度为Ac3＋〔30～50℃〕；共析和过共析钢为Ac1＋〔30～50℃〕；合金钢的淬火加热温度常选用Ac1〔或Ac3〕＋〔50～100℃〕；高合金钢含有大量高熔点碳化物，要增大奥氏体化程度，淬火加热温度更高，有些已抵达接近熔点的程度。
为了抵达钢所要求的不同性能，淬火加热温度正在向高或低两个方面开发。
亚温淬火确实是根基将淬火温度落至Ac3点以下5～10℃的α＋γ两相区，在维持大约10%～15％未溶铁素体状态进行淬火，在保证强度及较高硬度的同时，塑性、韧性得到改善，淬火变形或开裂明显减少，回火脆性也有所减弱。
现已作为一种新的成熟工艺已获得国内外热处理工作者的共识。
此外，还有人发现［1］，以40Cr钢为代表的亚共析钢在Ac3点处有硬化峰出现，此温度淬火不仅可获得最高的硬度，且各项力学性能也为最正确值，掌握得当能充分发扬钢的潜力。
与其相反，提高某些钢的淬火温度也可获得预想不到的结果。
如热模具钢5CrMnMo、5CrNiMo钢的淬火温度由传统的860℃提高至920℃〔高出30～80℃〕［2］，加速了碳化物的溶解，增加了马氏体中的合金含量，组织均匀。
能够获得大量的高位错马氏体，断裂韧度大大提高，红硬性更为优异，其使用寿命成倍提高。
又如，H13钢淬火温度由1050℃提高至1100℃时，奥氏体晶粒并不明显长大，由于碳化物溶解加速，奥氏体中含碳及合金元素增多，其结果使δb、δ0.2〔室温和500℃〕及热疲乏性能提高，有利于延长H13钢的模具使用寿命［3］。
随着对亚共析钢所要求的性能而异，其淬火温度的选择有特别大的灵活性。
金属热处理是将金属工件放在一定的介质中加热到适宜的温度，并在此温度中保持一定时间后，又以不同速度冷却的一种工艺方法。
金属热处理是机械制造中的重要工艺之一，与其它加工工艺相比，热处理一般不改变工件的形状和整体的化学成分，而是通过改变工件内部的显微组织，或改变工件表面的化学成分，赋予或改善工件的使用性能。
其特点是改善工件的内在质量，而这一般不是肉眼所能看到的。
为使金属工件具有所需要的力学性能、物理性能和化学性能，除合理选用材料和各种成形工艺外，热处理工艺往往是必不可少的。
钢铁是机械工业中应用最广的材料，钢铁显微组织复杂，可以通过热处理予以控制，所以钢铁的热处理是金属热处理的主要内容。
另外，铝、铜、镁、钛等及其合金也都可以通过热处理改变其力学、物理和化学性能，以获得不同的使用性能。
在从石器时代进展到铜器时代和铁器时代的过程中，热处理的作用逐渐为人们所认识。
早在公元前770～前222年，中国人在生产实践中就已发现，铜铁的性能会因温度和加压变形的影响而变化。
白口铸铁的柔化处理就是制造农具的重要工艺。
公元前六世纪，钢铁兵器逐渐被采用，为了提高钢的硬度，淬火工艺遂得到迅速发展。
中国河北省易县燕下都出土的两把剑和一把戟，其显微组织中都有马氏体存在，说明是经过淬火的。
随着淬火技术的发展，人们逐渐发现冷剂对淬火质量的影响。
三国蜀人蒲元曾在今陕西斜谷为诸葛亮打制3000把刀，相传是派人到成都取水淬火的。
这说明中国在古代就注意到不同水质的冷却能力了，同时也注意了油和尿的冷却能力。
中国出土的西汉(公元前206～公元24)中山靖王墓中的宝剑,心部含碳量为0.15～0.4%，而表面含碳量却达0.6%以上，说明已应用了渗碳工艺。
但当时作为个人“手艺”的秘密，不肯外传，因而发展很慢。
1863年，英国金相学家和地质学家展示了钢铁在显微镜下的六种不同的金相组织，证明了钢在加热和冷却时，内部会发生组织改变，钢中高温时的相在急冷时转变为一种较硬的相。
金属材料工程专业课程设计T10钢的淬火与低温回火工艺设计概述：1.1热处理原理与工艺热处理是对固态金属或合金采用适当方式加热、保温和冷却，以获得所需要的组织结构与性能的加工方法。
金属热处理是机械制造中的重要工艺之一，与其他加工工艺相比，热处理一般不改变工件的形状和整体的化学成分，而是通过改变工件内部的显微组织，或改变工件表面的化学成分，赋予或改善工件的使用性能。
其特点是改善工件的内在质量，而这一般不是肉眼所能看到的。
热处理工艺一般包括加热、保温、冷却三个过程，有时只有加热和冷却两个过程。
1.2 淬火工艺淬火：指将钢件加热到Ac3 或Ac1（钢的下临界点温度）以上某一温度，保持一定的时间，然后以适当的冷却速度，获得马氏体（或贝氏体）组织的热处理工艺。
常见的淬火工艺有盐浴淬火，马氏体分级淬火，贝氏体等温淬火，表面淬火和局部淬火等。
淬火的目的：使钢件获得所需的马氏体组织，提高工件的硬度，强度和耐磨性，为后道热处理作好组织准备等。
淬火的目的是使过冷奥氏体进行马氏体或贝氏体转变，得到马氏体或下贝氏体组织，然后配合以不同温度的回火，以大幅提高钢的强度、硬度、耐磨性、疲劳强度以及韧性等，从而满足各种机械零件和工具的不同使用要求。
也可以通过淬火满足某些特种钢材的铁磁性、耐蚀性等特殊的物理、化学性能。
将金属工件加热到某一适当温度并保持一段时间，随即浸入淬冷介质中快速冷却的金属热处理工艺。
常用的淬冷介质有盐水、水、矿物油、空气等。
淬火可以提高金属工件的硬度及耐磨性，因而广泛用于各种工、模、量具及要求表面耐磨的零件（如齿轮、轧辊、渗碳零件等）。
通过淬火与不同温度的回火配合，可以大幅度提高金属的强度、韧性及疲劳强度，并可获得这些性能之间的配合（综合机械性能）以满足不同的使用要求。
另外淬火还可使一些特殊性能的钢获得一定的物理化学性能，如淬火使永磁钢增强其铁磁性、不锈钢提高其耐蚀性等。
淬火工艺主要用于钢件。
常用的钢在加热到临界温度以上时，原有在室温下的组织将全部或大部转变为奥氏体。
cr12淬火回火工艺CR12淬火回火工艺是一种常用的金属热处理工艺，主要用于提高钢材的硬度和强度。
本文将详细介绍CR12淬火回火工艺的原理、步骤和工艺参数，以及其在实际应用中的注意事项。
一、CR12淬火回火工艺的原理CR12是一种高碳高铬冷作模具钢，具有优良的切削性能和耐磨性。
通过淬火回火工艺，可以使CR12钢材达到理想的硬度和强度，提高其使用寿命和耐磨性。
淬火是将钢材加热至超过临界温度，然后迅速冷却，使其组织发生相变，从而获得高硬度的组织结构。
回火是在淬火后将钢材加热至较低温度，使其组织发生再次相变，减轻淬火时的内应力和脆性，提高韧性和强度。
二、CR12淬火回火工艺的步骤1. 预热：将CR12钢材加热至500-600摄氏度，保持一段时间，均匀加热至预定温度。
2. 淬火：将预热后的钢材迅速放入水或油中冷却，使其迅速降温，使组织发生相变，获得高硬度的马氏体组织。
3. 回火：将淬火后的钢材加热至150-250摄氏度，保持一段时间，然后冷却至室温。
回火温度和时间的选择取决于具体要求，通常根据钢材的硬度和强度要求来确定。
三、CR12淬火回火工艺的工艺参数1. 预热温度：500-600摄氏度，保持时间：2-4小时。
2. 淬火介质：水或油，冷却速度：快速冷却。
3. 回火温度：150-250摄氏度，保持时间：2-4小时。
根据具体要求，可以对工艺参数进行调整，以获得满足不同应用需求的钢材性能。
四、CR12淬火回火工艺的注意事项1. 钢材的预热和淬火应控制在合适的温度范围内，避免过高或过低温度对钢材性能的影响。
2. 淬火介质的选择要根据具体情况进行，水冷速度快但易产生变形和裂纹，油冷速度较慢但稳定性好。
3. 回火温度和时间的选择要根据具体要求进行，过高的回火温度可能导致硬度降低，过长的回火时间可能导致组织稳定性下降。
4. 在整个淬火回火过程中，要控制加热和冷却速度，避免温度梯度过大引起的应力和变形。
5. 对于大型和复杂形状的工件，可以采用分段加热和冷却的方式，以保证整个工件的温度均匀性。

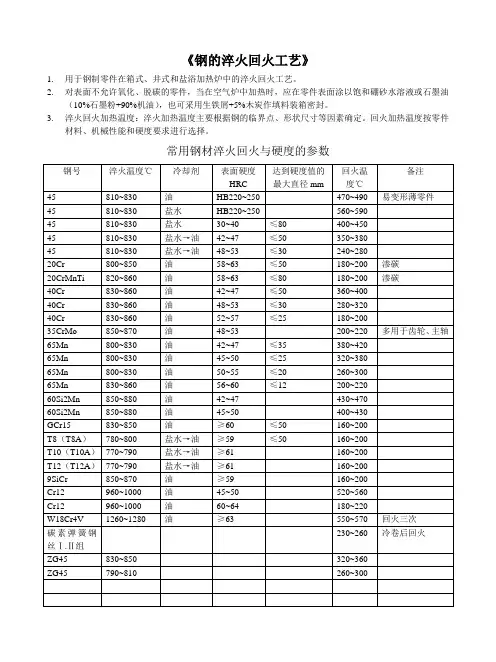

《钢的淬火回火工艺》1.用于钢制零件在箱式、井式和盐浴加热炉中的淬火回火工艺。
2.对表面不允许氧化、脱碳的零件，当在空气炉中加热时，应在零件表面涂以饱和硼砂水溶液或石墨油（10%石墨粉+90%机油），也可采用生铁屑+5%木炭作填料装箱密封。
3.淬火回火加热温度：淬火加热温度主要根据钢的临界点、形状尺寸等因素确定。
回火加热温度按零件材料、机械性能和硬度要求进行选择。
常用钢材淬火回火与硬度的参数4.淬火保温时间：根据零件的材料、有效厚度、加热介质、装炉方式、装炉量等具体情况而定。
淬火保温时间按下列公式计算：T=KAD 式中T—保温时间（min）；K—装炉系数（通常取1.0~1.5）；A—保温系数（空气炉中加热碳素钢取1.0~1.2，合金钢取1.2~1.5）；D—零件有效厚度。
5.有效厚度：①圆棒形零件以直径为有效厚度。
②扁平形零件以其截面为其有效厚度。
③套类零件高度不大于1.5倍壁厚时，以高度为有效厚度；高度大于1.5倍壁厚时，以1.5倍的壁厚为有效厚度；外径与内径比值大于7，而内径小于50mm时，以外径为有效厚度。
注：250℃以下的低温回火和合金钢的保温时间应增加1/3。
7.淬火冷却方式：碳素钢零件和形状筒单截面较大的合金钢制件多采用水淬油冷淬火，水淬油冷淬火的零件在水中的冷却时间按有效截面每秒3~5mm计算，从水中油的间隔时间应不大于1~2秒。
8.回火冷却方式：碳素钢和合金钢一般多采用空气冷却。
有回火脆性的合金钢应于油中或水中冷却，硝盐炉中回火的零件应于水中冷却。
9.装炉：⑴零件应均匀摆放于炉内有效加热区，工件间留有适当间隙。
⑵细长零件应尽量在井式炉或盐炉中垂直吊挂加热。
⑶同炉加热的零件、截面尺寸不宜相差太大，大截面零件应摆放在炉膛里面，以便小件先出炉。
大小零件应分别计算加热时间。
⑷碳钢及低合金钢中小截面的零件，可直接装入与淬火温度相同或高出淬火温度0～30℃的炉中加热。
⑸高合金钢零件要经过一次或二次预热，才能加热淬火。

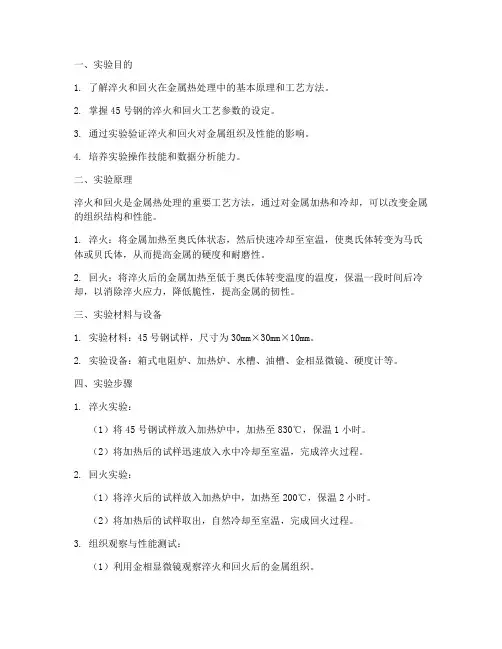

一、实验目的1. 了解淬火和回火在金属热处理中的基本原理和工艺方法。
2. 掌握45号钢的淬火和回火工艺参数的设定。
3. 通过实验验证淬火和回火对金属组织及性能的影响。
4. 培养实验操作技能和数据分析能力。
二、实验原理淬火和回火是金属热处理的重要工艺方法，通过对金属加热和冷却，可以改变金属的组织结构和性能。
1. 淬火：将金属加热至奥氏体状态，然后快速冷却至室温，使奥氏体转变为马氏体或贝氏体，从而提高金属的硬度和耐磨性。
2. 回火：将淬火后的金属加热至低于奥氏体转变温度的温度，保温一段时间后冷却，以消除淬火应力，降低脆性，提高金属的韧性。
三、实验材料与设备1. 实验材料：45号钢试样，尺寸为30mm×30mm×10mm。
2. 实验设备：箱式电阻炉、加热炉、水槽、油槽、金相显微镜、硬度计等。
四、实验步骤1. 淬火实验：（1）将45号钢试样放入加热炉中，加热至830℃，保温1小时。
（2）将加热后的试样迅速放入水中冷却至室温，完成淬火过程。
2. 回火实验：（1）将淬火后的试样放入加热炉中，加热至200℃，保温2小时。
（2）将加热后的试样取出，自然冷却至室温，完成回火过程。
3. 组织观察与性能测试：（1）利用金相显微镜观察淬火和回火后的金属组织。
（2）利用硬度计测试淬火和回火后的金属硬度。
五、实验结果与分析1. 组织观察：（1）淬火后的金属组织为细小的针状马氏体，硬度较高。
（2）回火后的金属组织为回火马氏体和残余奥氏体，硬度有所降低，但韧性有所提高。
2. 性能测试：（1）淬火后的金属硬度为HRC58，具有较高的硬度和耐磨性。
（2）回火后的金属硬度为HRC52，硬度有所降低，但韧性有所提高，达到HRC45。
六、实验结论1. 淬火和回火是金属热处理的重要工艺方法，可以显著提高金属的硬度和耐磨性，同时降低脆性，提高韧性。
2. 45号钢在淬火温度为830℃、淬火介质为水、回火温度为200℃、回火时间为2小时的工艺条件下，可以获得良好的组织结构和性能。
热处理工艺规程－（工艺参数）年月日目录1.主题内容与适用范围………………………………………………………2.常用钢淬火、回火温度……………………………………………………要求综合性能的钢种………………………………………………………要求淬硬的钢种……………………………………………………………要求渗碳的钢种……………………………………………………………几点说明……………………………………………………………………3.常用钢正火、回火及退火温度…………………………………………要求综合性能的钢种………………………………………………………其它钢种……………………………………………………………………几点说明……………………………………………………………………4.常用钢去应力温度………………………………………………………….各种热处理工序加热、冷却范围…………………………………………淬火……………………………………………………………………………………………正火及退火……………………………………………………………………………………回火、时效及去应力………………………………………………………工艺规范的几点说明……………………………………………………….化学热处理工艺规范………………………………………………………氮化…………………………………………………………………………渗碳………………………………………………………………………….锻模热处理工艺规范………………………………………………………锻模及胎模…………………………………………………………………切边模………………………………………………………………………锻模热处理注意事项………………………………………………………8.有色金属热处理工艺规范………………………………………………铝合金的热处理……………………………………………………………铜及铜合金…………………………………………………………………9.几种钢锻后防白点工艺规范……………………………………………第Ⅰ组钢……………………………………………………………………第Ⅱ组钢……………………………………………………………………热处理工艺规程（工艺参数）1.主题内容与适用范围本标准为“热处理工艺规程”（工艺参数），它主要以企业标准《金属材料技术条件》－年版所涉及的金属材料和技术要求为依据（不包括高温合金），并收集了我公司生产常用的工具、模具及工艺装备用的金属材料。
{生产工艺技术}钢的淬火回火工艺参数的确定钢的淬火回火工艺是确定钢材的金相组织和力学性能的重要工艺环节。
通过合理地确定淬火回火工艺参数，可以提高钢材的硬度、强度和韧性等性能，以满足不同需求。
淬火回火工艺参数主要包括淬火温度、冷却介质、回火温度和时间等。
下面将介绍如何确定这些参数。
首先，淬火温度是指将钢材加热至一定温度后进行迅速冷却，使钢材组织发生变化。
淬火温度的选择要根据钢材的成分、形状和要求的性能来确定。
一般来说，低碳钢选择800-900℃的温度进行淬火，中碳钢选择850-950℃，高碳钢选择900-950℃。
同时还要考虑钢材的尺寸和形状，如板材、管材和粗大件等，应相应降低淬火温度。
其次是冷却介质的选择。
冷却介质的选择主要根据钢材的成分和要求的性能决定。
一般常用的冷却介质包括水、油和气体等。
水冷却速度较快，适合淬火低碳钢；油冷却速度适中，适合淬火中碳钢；气体冷却速度较慢，适合淬火高碳钢。
再次，回火温度是指将淬火后的钢材再加热至一定温度，然后冷却至室温，以减轻冷却应力并提高韧性。
回火温度的选择要根据要求的性能来确定。
一般来说，低碳钢选择250-350℃的温度进行回火，中碳钢选择350-450℃，高碳钢选择450-600℃。
最后是回火时间的确定。
回火时间的选择要充分考虑钢材的厚度和形状等因素。
一般来说，回火时间应根据材料的尺寸和截面形状适当延长，以保证钢材组织的均匀性。
在确定淬火回火工艺参数时，还要考虑到钢材的特殊要求，如耐腐蚀性能和耐磨性能等。
根据具体要求，可以采取复合淬火回火或多道回火的工艺。
总之，淬火回火工艺参数的确定是一个复杂的过程，需要综合考虑钢材的成分、形状和要求的性能等因素。
通过合理地选择淬火回火工艺参数，可以得到优质的钢材产品。
高速钢淬火的回火工艺内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.高速工具钢由于合金化程度高，适合于制作高速切削刃具，可保证刃部在650℃时实际硬度仍高于50HRC，具有优良的切削性和耐磨性。
根据钢中的主要元素成分，高速钢可分成3类：钨系高速钢、钼系高速钢和钨钼系高速钢。
高速钢导热率低，为减少工件在加热时的变形开裂，缩短高温保温时间以减少脱碳，可采用预热处理。
一次预热采用温度800～850℃，两次预热即在800～850℃前加一次500～600℃预热。
一般工具可采用一次预热工艺，形状复杂的工具或大型工具宜采用两次预热。
淬火工艺在高温盐浴炉中进行，短时保温以防止刃部脱碳和过热，一般用油淬+空冷，对细长件和薄片刃具采用分级淬火，一般用580～620℃一次分级或再在350～400℃作第二次分级。
我公司采用的冷却方式为580～650℃、280～320℃的二次分级淬火。
高速钢（W18Cr4V）淬火后的显微组织如图1所示，具有细晶粒组织，奥氏体晶界因淬火时有微量二次碳化物析出而易于浸蚀。
淬火高速钢回火的目的是从马氏体中析出弥散碳化物，产生次生硬化效应，消除残留奥氏体和淬火内应力。
淬火后的残留奥氏体合金度高，稳定性大，在回火加热过程中不易分解，在500～600℃保温时也仅从中析出合金碳化物，使残留奥氏体合金度有所降低，因而Ms点升高，在冷却到低温时，部分残留奥氏体发生马氏体转变，残留奥氏体含量由20%～25%减少到约10%左右。
但还需进一步降低残留奥氏体含量，消除新产生的马氏体引起的内应力，高速钢一般需在560℃回火3次。
W18Cr4V钢回火时的硬度变化如图2所示，回火次数与残留奥氏体量和硬度的关系如图3所示，回火后的组织为回火马氏体+碳化物。
40Cr钢管退火、正火、淬火、回火、调质热处理工艺制定40Cr钢管退火、正火、淬火、回火、调质热处理工艺，测定在各种热处理情况下试样的硬度和冲击韧性，并进行材料的金相组织分析，得出了40Cr钢调质处理具有良好综合性能的结论。
1 40Cr材料简介1．1 40Cr的化学成分及临界温度40Cr的化学成分及临界温度见表1。
表1 40Cr的化学成分及临界温度化学成分临界温度C Mn Si l C Ac Ac0 A A 00．37～0．45 O．5～O．8 。
．2～。
．4I。
．8。
～1．1。
743 800 693 73O1．2 4OCr的性质从铁碳合金相图来看，40Cr钢属于亚共析钢，缓冷到室温后的组织为铁素体+珠光体；从钢的分类来看，40Cr钢属于低淬透性调质钢，具有很高的强度，良好的塑性和韧性，即具有良好的综合机械性能；40Cr 钢可用于制造汽车的连杆、螺栓、传动轴及机床的主轴等零件。
2 40Cr热处理工艺特性介绍2．1 预备热处理调质钢经热加工后，必须经过预备热处理来降低硬度，便于切削加工，消除热加工时造成的组织缺陷，细化晶粒，改善组织，为最终热处理做好准备。
对于40Cr钢而言，可进行正火或退火处理。
2．2 最终热处理调质钢的最终热处理是淬火加高温回火。
一般可以采用较慢的冷却速度淬火，可以用油淬以避免热处理缺陷。
当强度较高时，采用较低的回火温度，反之选用较高的回火温度。
3 40Cr热处理工艺的制定按上述知识，对40Cr钢分别采用退火、正火、淬火、不同的回火温度情况下的热处理，测定不同情况下试样的硬度与冲击韧性值。
3．1 退火工艺的制定图1为退火及正火工艺曲线图。
加热温度：A 。
+(3O～50) C，由此确定加热温度为850 C；保温时间：120min；冷却方式：随炉冷却。
t／mirl图1 退火及正火工艺曲线图3．2 正火工艺的制定加热温度：Ac。
+ (30~50)C，由此确定加热温度为850 C；保温时间：120min；冷却方式：空冷。
45mnb表面淬火的工艺参数确定以45MnB表面淬火的工艺参数为标题，我们将详细介绍该工艺的相关内容。
一、淬火工艺参数的概述淬火是一种通过快速冷却来改变材料的组织结构和性能的热处理方法。
45MnB是一种碳素结构钢，适用于表面淬火工艺。
表面淬火是通过将工件表面加热到临界温度后迅速冷却，使表面形成高硬度的淬火层，同时保持心部的韧性。
二、加热温度的选择在表面淬火工艺中，加热温度的选择是非常重要的。
一般情况下，加热温度应该高于材料的临界温度，但不能超过其固溶温度。
对于45MnB钢，其临界温度约为750-800摄氏度，固溶温度约为830-860摄氏度。
因此，建议加热温度设置在800-850摄氏度之间。
三、保温时间的控制保温时间是指将工件加热到设定温度后，保持在该温度下的时间。
对于45MnB钢的表面淬火工艺，建议保温时间设置在30-60分钟之间。
保温时间过短可能导致温度不均匀，保温时间过长则会增加生产周期和能源消耗。
四、冷却介质的选择冷却介质的选择对表面淬火的效果有着重要影响。
一般情况下，水是最常用的冷却介质。
对于45MnB钢的表面淬火工艺，可以选择使用水或聚合物溶液作为冷却介质。
聚合物溶液能够提供较好的冷却效果，并且能够减少淬火过程中的变形和裂纹的产生。
五、冷却速度的控制冷却速度是表面淬火工艺中非常重要的参数。
过快或过慢的冷却速度都会对淬火效果产生不良影响。
对于45MnB钢的表面淬火工艺，一般要求冷却速度在10-30摄氏度/秒之间。
冷却速度过快可能导致淬火层过脆，冷却速度过慢则会影响淬火效果。
六、回火工艺的应用表面淬火后的材料通常存在一定的残余应力和脆性。
为了降低材料的脆性并提高其韧性，需要进行回火处理。
对于45MnB钢的表面淬火工艺，一般建议在加热到300-500摄氏度的温度下进行回火处理，保持一定的时间后冷却。
七、质量控制与检测在表面淬火工艺中，质量控制和检测是非常重要的环节。
可通过金相显微镜观察淬火层的组织结构，检测淬火层的硬度、厚度等指标。
钢的淬火回火工艺参数的确定作者：长江挖掘机厂1前言淬火是强化材料最有效的 热处理工艺方法,其工艺参数的选择直接影响着材料的性能。
这就要求热处理工作者不断创新 ，改进工艺，有效地发挥出材料的潜力，节约能源，降低生产 成本。
本文简述了钢的淬回火工艺参数的确定及量化依据。
2淬火加热温度按常规工艺,亚共析钢的淬火加热温度为 Ac3 + （ 30〜50 °C ）;共析和过共析钢为 Ac1 +（30〜50 C ）;合金钢的淬火加热温度常选用Ac1（或Ac3） + （ 50〜100 C ）;高合金钢含 有大量高熔点碳化物，要增大奥氏体化程度，淬火加热温度更高，有些已达到接近熔点的 程度。
为了达到钢所要求的不同性能 ，淬火加热温度正在向高或低两个方面发展。
亚温淬火就是将淬火温度降至 Ac3点以下5〜10 C 的a+ 丫两相区，在保留大约10%〜15%未溶铁素体 状态进行淬火，在保证强度及较高硬度的同时 ，塑性、 韧性得到改进，淬火变形或开裂明 显减少，回火脆性也有所减弱。
现已作为一种新的成熟工艺已获得国内外热处理工作者的 共识。
另外，还有人发现］1 ］，以40Cr 钢为代表的亚共析钢在 淬火不但可获得最高的硬度，且各项力学性能也为最佳值 与其相反，提高某些钢的淬火温度也可获得预想不到的结果。
如热模具钢 5CrMnMo 、5CrNiMo 钢的淬火温度由传统的 860 C 提高至920 C （高出30〜80 C ） : 2:，加速了碳化 物的溶解，增加了马氏体中的合金含量，组织均匀。
能够获得大量的高位错马氏体 ，断裂韧度大大提高，红硬性更为优异，其使用寿命成倍提高。
又如，H13钢淬火温度由1050 C 提 高至1100 C 时，奥氏体晶粒并不明显长大，由于碳化物溶解加速，奥氏体中含碳及合金元 素增多，其结果使Sb S 0.2（室温和500 C ）及热疲劳性能提高，有利于延长H13钢的模 具使用寿命］3 ］。
Ac3点处有硬化峰出现，此温度 掌握得当能充分发挥钢的潜力。
随着对亚共析钢所要求的性能而异, 其淬火温度的选择有很大的灵活性。
可是不论提高或是降低温度, 均是以钢的临界点Ac3 为主要依据。
因此, 正确掌握钢的Ac3 点极其重要。
近年来, 热处理工作者发展了Ac3 点计算模型［ 4 ］。
近年来, 引进或国内新开发的工程机械斗齿用低合金耐磨钢, 如ZG30CrMn2SiReB 钢为亚共析钢［5, 6］, 为发挥钢的潜力, 获得耐磨性和一定的强韧性, 所采用的淬火温度均高于传统温度90〜120 C。
这说明，钢的淬火温度对不同钢种和所要求的性能是有很大差别，不能一概而论, 必须跳出传统的约束。
高合金钢的淬火温度同样也有很大变动，由定性逐步向定量化过渡，使所选择的淬火温度更切合实际。
有人提出平衡碳的概念［6］，并由此决定正常淬火温度。
平衡碳C s= 0.033w W＋0.063w Mo＋0．06w Cr＋0．2w V钢的碳饱和度A为钢中实际碳量C实与平衡碳C s之比，即A = C实/C s。
由计算出的不同A值来决定所对应的最佳淬火温度，可获得满意的质量要求。
也有人提出以碳化物溶解温度为依据，决定高速钢淬火温度的方法，即T s( F) = 2310 —200w C + 40w v+ 8w W + 5W MO±12「淬(F) = T s—( 35 〜50)用于制作模具的高速钢，在要求一定耐磨性的同时，还要具备一定的韧性，所选择的加热温度要比传统的低，一般按下式决定［7］:W18Cr4V 钢T( C ) = 1260 —( 64 —HRC 值)杓( 2)W6Mo5Cr4V2 钢T( C ) = 1190 —( 64 —HRC 值)相( 3)式中HRC ――为模具要求硬度值。
3加热时间为了降低生产成本，提高生产效率，缩短加热时间是有效而简便的方法。
经大量测试对比发现，确定加热时间的传统方法存在一些问题。
有人试验提出表1所示加热时间更适合于实际，比传统加热时间明显减少。
T注：盐炉加热用。
D、B、3分别为工件直径、板厚和管壁厚对于大截面工件的加热时间，有人认为截面大的工件达到淬火效果也仅是一定深度，在加热时完全热透，不但延长时间、浪费能源，而且冷却过程要散失的热量相对增多，其冷却强度下降，使实际淬火效果变差。
测试发现，奥氏体相变一般不超过几分钟，因此加热时间以保证工件截面内外温度一致为准，有人以此为依据提出零保温的新概念，现已逐步被人们所接受。
4冷却为了使钢淬火冷却更适宜，选择介质及冷却强度应依据钢的临界冷却速度。
热处理工作者导出了不同类型的计算式或模型，具有代表性的如下式：［8:(1) 获得马氏体的临界冷却速度Igv 1= 9.81 —( 4.26w C + 1.05w Mn + 0.54w Ni + 0.5w cr + 0.66w Mo + 0.00183P A)(2) 获得贝氏体的临界冷却速度lgv2= 10.17 —( 3.08w C + 1.07w Mn + 0 . 70w Ni + 0.57w Cr + 1.58W MO + 0 . 0032P A) ( C/ h)式中PA——奥氏体化参数。
由于工件”淬火质量效应”的影响，不同截面的工件的实际冷却速度有很大变化，为此有人提出水、油淬时的截面与冷却强度的定量关系：12百刊和;式中H1、H0 ――分别为不同搅拌态和静止状态下的冷却强度。
模具淬火冷却要求留有一定的余热，有人总结出决定淬火冷却时间的经验式】9, 10 :t = 30A ■it i - ( °尸翼4(剧務｝式中A——油的状态系数V、F 分别为模具的体积和表面积，dm3、dm2D ――模具的高度或厚度,mm喷冷淬火解决了大截面工件淬火冷却不足的难题，经过调节喷液压力、流量和时间来控制冷却强度，实现计算机控制，满足大批量淬火的需要］11, 12 ］。
另外，喷冷淬火远可控制工件冷却至一定程度，使其保留一定余温，利用余热进行自回火。
节能、省时、高效，很有发展潜力。
5淬火效果评定钢的淬透性以往只能定性地从端淬图表上查得，使用不便。
近年来，评定钢的淬透性逐步量化，即由相应的公式计算，直观方便且有一定的可靠性。
典型的应用公式如下】13::Jt-60 I启吐I 1寿沙耳J 16%!I虬伍・04133於以忑如1血*"・3讪药+ 16w Mn+35w Mo+5w si-0.82K ASTM 式中E ——至淬火端距离, mmKASTM ——晶粒度等级有些钢种仅采用硬度评定尚感不足, 必须配合组织观察和性能测试。
如ZG30CrMn2SiReB 钢, 达到最高的淬火硬度的工艺参数并非性能最佳, 而采用比获得最高硬度更高的淬火温度, 硬度虽然略有下降, 可是耐磨性和强韧性为最佳。
6 回火一般钢的回火工艺参数是依据钢所要求的硬度和力学性能从有关手册选择的, 使用不但麻烦, 而且对新钢种也无从下手。
为解决这类问题, 热处理工作者作了大量工作, 以回火动力学为依据总结推导出各种类型的回火专用式［14, 15 ］和通用式, ［16, 17 ］为现场生产使用和工艺编制计算机化提供了条件。
为了提高生产效率, 开发出了快速回火工艺方法。
快速回火原理是基于回火参数P 与钢的性能和硬度的约束关系。
即回火工艺参数相等时, 所获得的硬度或力学性能基本相同。
回火参数P = ( 9F 273) ( wC + Igt)是温度B和时间t的函数,要获得同样的回火效果，能够由不同的B和t进行组合］18］。
以往多次重复回火的实际效果并未引起人们的重视, 研究的也较少。
文献［ 1 9 ］总结提出了衡量多次回火的累积作用。
如钢在各温度条件下的回火参数分别为P1、P2……,其累积总回火参数P 总可表示为:P 总=lg( 10P1 + 10P2……)使多次不同温度回火的效果获得量化的评定, 能够说是对回火过程认识的深化和提高。
参考文献1 赵振东．40Cr 钢Ac3 点淬火硬化峰及其分析.机械工程材料, 1992( 3)2 王德合．模具的热处理发展.国外金属热处理, 1997( 1)3 朱心昆等.淬火温度对H13 钢性能的影响.金属热处理, 1994( 8)4 陈汉清译.确定钢临界点的计算模型.国外金属热处理, 1985( 3)5 王和德等.新型耐磨钢的淬火工艺特点．金属热处理, 1993( 11)6 赵步青.M2 高速钢中碳饱和度的探讨．金属热处理, 1987( 4)7张一公•高速钢淬火回火工艺的发展.金属热处理，1988( 8)8 Bolo ndeau . Ret. Heat Treatmet 76 Lon don . Metals Socitty, 19769胡煜伟•热锻模淬火油冷时间的计算•金属热处理，1994( 4)10贺柱.热锻模淬火油冷时间确定•金属热处理，1984( 6)11赵振东.整体加热喷冷淬火.机械工人(热),1997( 6)12福田达等•热处理(日)1989( 5)13竹村和夫•金属材料①选匕方•铸锻造七热处理，1987( 9)14钟士红等•几种钢的回火方程和回火动力学曲线•金属热处理，1983( 11)15赵振东.40Cr钢淬回火工艺参数计算及力学性能预测•机械工人(热)，1995( 3) 16邹庆化•钢的成分回火温度与硬度之间的关系•金属热处理，1994( 3)17高子腾译•计算机辅助确定结构钢淬火和回火工艺参数•国外金属热处理，1990( 3) 18谢行平，决定快速回火参数的试行公式.金属热处理，1980( 6)19赵细金•回火参数及应用.国外金属热处理，1996( 1) (end)。
