音响工程验收标准

音响工程施工是一个复杂而细致的过程，涉及到声学、电学、美学等多个方面的知识。

本文将详细介绍音响工程施工的基本步骤和注意事项。

一、施工前准备1. 设计方案：在进行音响工程施工前，首先要有一个完整的设计方案。

设计方案应包括音响系统的类型、音响设备的选型、音响布局、信号线路布局等内容。

设计方案应由专业音响工程师根据现场实际情况进行设计。

2. 设备采购：根据设计方案，购买相应的音响设备。

在购买音响设备时，要注意选择正规厂家生产的产品，并确保设备的质量和技术参数符合设计要求。

3. 工具准备：音响工程施工需要使用到一些专业工具，如电钻、扳手、螺丝刀等。

施工前应准备好这些工具，并确保工具的完好性。

4. 人员培训：音响工程施工需要具备一定的技术知识和操作技能。

在施工前，应对施工人员进行培训，使其了解音响系统的工作原理、设备操作方法等。

二、施工过程1. 布线施工：布线是音响工程施工的基础工作，主要包括信号线路和电源线路的铺设。

在布线时，应遵循以下原则：（1）线路短直：减少线路长度，降低信号损耗和干扰。

（2）线路布局合理：避免线路交叉，降低相互干扰。

（3）保护线路：使用合适的线管或线槽保护线路，防止线路被损坏。

2. 设备安装：设备安装是音响工程施工的关键环节，主要包括音响设备的固定和连接。

在安装音响设备时，应注意以下几点：（1）设备固定：使用螺丝将音响设备固定在合适的位置，确保设备稳定。

（2）设备连接：按照设计方案和设备说明书进行设备连接，确保连接正确。

（3）设备调试：在设备安装完成后，进行调试，确保设备正常工作。

3. 系统调试：系统调试是音响工程施工的最后环节，也是确保音响系统正常运行的关键环节。

调试内容包括：（1）音响设备的个体调试：调整音响设备的音量、音调、均衡等参数，使其达到最佳音质效果。

（2）音响系统整体调试：调整音响系统中各个设备的协同工作，使整个音响系统达到和谐一致的效果。

三、施工后验收音响工程施工完成后，应进行验收。

设备安装工程检验批质量验收记录表-音响部分
设备安装工程不小于100DB检验批质量验收记录单位（子单位）工程名称厦门市融坤房地产开发有限公司LED显示屏及音响工程子系统名称音响设备验收部位整体施工单位厦门市华泰视通科技有限公司项目经理殷付贵分包单位/ 分包项目经理/
施工执行标准名称及编号GN/T 15508-1995 声学语言清晰度测量方法律、GBJ76 厅堂混响时间测
量规范
施工质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录
主控项目1 最大声压级不小于100DB
2 灵敏度不小于87DB
3 信噪比不小于68DB
4 系统谐波失真不大于0.5%
一般项目
1
2
3
4
5
6
7
8
9
施工单位检查评定结果
专业工长（施工员）施工班组长
1、符合主控项目的验收规范的规定。

2、符合一般项目的验收规范的规定。

项目专业质量检查员：年月日
监理（建设）单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人）年月日。

简要的混响时间计算公式如下：一般的工程可以在家500Hz或者说kHz处进行细致的计算，各种材料的吸声系数应该严格按照产品参数或建筑材料手册中提供的数据，否则计算结果有可能出入较大，当然对于与推荐值基酊近的计算结果，设计人员不必要过多地去要求装饰单位改进，因为混响时间的要求并不是一个具体的绝对值，只要不是悬殊太大就可以了，计算中还应该考虑观众多少对混响时间的影响。

(7)声场设计的最后还应该考虑声压级的计算其目的不光是为了给使用者提供可行的工程电声参数，以利于他们安全正确地使用设备，创造一个健康卫生的听音环境，同时还中为了给音响工程中的电气设计提供依据，为设备的选型提供参考。

在进行声压级计算前，必须选择一个相应合适的环境其准声压级，而基准声压级的选择就必须了解正常人耳的等响曲线，即弗莱切--芒森曲线。

该曲线反映了人耳对不同频率、不同声压的听感响度反应，曲线上的数字表示相应频率和声压下的响度值，单位是：Phono，人耳对相同声压不同频率的声音的反应是不一样的，同样声压级的低频声音在人耳里产生的响度感觉要低于同声压级的高频声音；要想各频段的声音在人耳里产生的响度基本一致，不出现某些频段听感的不足，就必须使声压达到足够的声压级，这就是声压计算时基准声压选取的依据。

用以语言扩声的工程，由于语言信号主要集中在中频段，这里的等响应曲线度相关较小所以基准声压级可以取70~80dB；用于一般音乐重放的音响工程，这个基准声压可以取85~90dB作为计算的依据；同时为系统的扩声留下12~18dB的峰值的余量及1~3dB的环境噪音余量，那么在平均的听音距离上，设计的额定扩声声压级应该是：P 额=（85~90）dB+（1~3）dB然后需要根据厅堂的实际扩声范围确定平均的听音距离L，额定的声压级就应该是在此位置的实际声压级，然后依此可以通过计算得出音箱的1m位置声压级P：根据前面提及的：距离变化一倍，声压相应变化6dB的关系，则音箱在1m处需要提供的声压级为：P=P额+6LogL至此声扬的设计便基本结束，其后的工作就是与建筑装饰单位密切配合将设计要求付诸实际。

酒店音视频设备验收标准（宴会厅、KTV）一、竣工验收应包括下列文件：1、工程合同。

2、设计任务书。

3、施工单位与建设单位共同签署的深化设计文件。

4、竣工文件，应包括下列内容。

1）系统原理图。

2）系统平面布置图。

2）管线图。

3）隐蔽工程验收记录。

4）设备器材清单（包括安装位置）。

5）设备、器材的检测报告及合格证书。

6）系统使用说明书（含操作和日常维护说明）。

7）设备使用说明书。

7）工程和设备变更审核单。

8）系统调试记录。

9）厂家及施工单位为文渊阁酒店工作人员提供的培训内容及现场培训签到表二、电源、线材、接头验收：1、音响电源不能与灯光电源共接。

2、音响电源与灯光控制台电源需单独供电，避免与大功率用电设备相连。

3、控制线需带金属屏蔽，接头焊接牢固。

4、调音台、鹅颈麦、功放、线路连接播放时，晃动线材，是否有杂音出现三、音响设备验收：1、检查调音台的推杆、旋钮是否灵敏、与控制量对应。

2、关闭功放音量输出电位器，播放一段熟悉音乐信号将调音台总输出（返听输出）推子推至0db，调整增益，使调音台输出电平指示灯处于0db（信号最佳输出状态）。

检查调音台、各周边、功放的信号指示灯是否正常显示。

3、缓慢开启功放的音量电位器（重复各台功放），检查其对应的音箱是否正常扩音（同时检查各单元是否正常）。

4、拉下调音台总输出（返听输出）音量推子，全部功放的音量电位器开至最大，再将调音台总输出音量推子返听音量推子慢慢推至0db，在观众区（与舞台）检查扩音是否平衡（相位是否正常），同时判断音乐信号声压在观众区（与舞台）各位置是否足够。

5、逐一测试均衡器、压限器、效果器在音源、人声过程中的效果功能。

6、KTV点歌系统需能够云端下载。

四、总系统扩音测试：1、音乐信号的要求应是有力度、有丰满度，高音不能刺耳，低凌晨不能混浊。

2、人声信号（加入效果）的要求应是圆润、丰满和有层次，富有现场感。

五、投影机、幕布验收：1、投影机正投、背投均需与幕布大小尺寸相符。

项目AV工程验收记录项目名称：项目地点：项目负责人：施工单位：一、验收目的本次工程验收旨在确认AV系统已按照要求完成，满足设计规范、技术标准、合同要求以及用户需求。

二、验收范围本次验收包括以下内容：1. 音频系统：包括音响设备、调音台、音箱及其布置等。

2. 视频系统：包括投影设备、显示屏、摄像头等。

3. 控制系统：包括遥控器、开关控制面板等。

4. 接线和布线：包括所有设备之间的电源线、音频线、视频线等连接线路。

三、验收标准1. 设计规范：验收依据设备制造商提供的技术规范以及设计方案的要求。

2. 技术标准：验收根据国家电器行业相关的标准进行检测，包括音频设备的频率响应、电源噪音等。

3. 合同要求：验收需要满足合同中约定的设备配置和性能指标。

4. 用户需求：验收需要满足用户对音视频效果的要求。

四、验收流程1. 设备检查：对所安装的设备进行外观检查，确认无损坏或缺陷。

2. 设备功能测试：逐一测试各个设备的功能，包括音频输出、视频画面显示、遥控器控制等。

3. 效果测试：通过播放不同类型的音频和视频内容，评估音视频效果是否符合用户要求。

4. 系统操作测试：测试控制系统的操作是否灵活可靠。

5. 线缆检查：检查各种线缆和接头是否安全可靠，无短路、松动等问题。

6. 录像和记录：对整个验收过程进行录像和记录，以备后续查阅和分析。

五、验收结果1. 设备状态：确认设备的完好情况，记录任何存在的问题或缺陷。

2. 功能正常：所有设备的功能测试都应正常通过。

3. 效果满意：音视频效果符合用户的要求。

4. 线缆正常：线缆连接牢固，无任何故障。

5. 验收结论：根据以上结果，形成最终的验收结论，并签署相应的文件。

六、验收结论根据本次验收的结果，确认AV工程已按照要求完成，并满足设计规范、技术标准、合同要求以及用户需求。

即将施工单位完成的AV工程达到验收标准，符合合同约定的要求。

如发现后续存在问题，施工单位需及时进行整改，并在规定时间内提交整改报告。

扩声音响工程竣工验收标准如果说扩声音响工程的招标、投标过程是维护投资者权益，使投资得到更有效、更合理的使用和促进廉政建设的必要条件，那么工程的竣工验收是工程质量的保障条件，两者不可缺一。

一、验收必须具备的条件1、工程竣工后必须至少连续运行一个月，考核系统工件的稳定性和各项性能指标是否能完全达到指标文件及相关行业标准的要求。

我国现行实施的行业标准有：（1）GYJ25-86《厅堂扩声系统的声学特性指标》；（2）WH0301-93《歌舞厅扩声系统的声学特性指标与测量方法》；（3）JGJ57-2000《剧场建筑设计规范》；J67-2001《剧场建筑设计规范的条文规程》；（4）JGJ/T131-2000《体育馆声学设计及测量规程》；J42-2000《体育馆声学设计及测量规程的条文说明》；（5）GB4959-85《厅堂扩声特性测量方法》。

2、工程承包单位必须提供全套图实相符的竣工图纸和资料，它们包括：（1）全套工程设计和施工图纸；系统电路图、系统安装图（包括扬声器系统安装图、机房设备和机柜安装图、接线图等）、管线敷设图及其他相关图纸；（2）各设备的操作使用手册；（3）系统设计计算报告；（4）设备器材配套彰细表；（5）进口设备“三证”复印件和国产设备、线材质保卡；（6）系统调试记录和系统测试数据报告；（7）房间建声特性测试数据报告；（8）预埋工程的监理检测报告；（9）设备代用申请审批报告及代用设备与原设备的性能对比数据；（10）系统操作使用手册。

上述各项文件资料除第（2）项单独分列包装外，其他各种图纸资料应一式2份装订立卷，作为竣工资料归档备用。

上述条件具备后，设计施工单位向建设单位提交竣工验收申请报告。

建设单位收到申请报告后必须在一周内答复设计、施工单位确定工程竣工验收日期。

3、建设单位责成原招标公司，组织验收小组。

验收小组由建设单位、工程监理和同行专家5——7人组成。

二、工程竣工验收的范围和程序1（1）系统相关功能例如体育馆扩声工程的多功能应用特性，主扩声系统与消防公共广播、大屏幕显示，电视评论员、训练房、新闻发布、广场扩声和检录处等系统的联动运行功能。

第1篇一、工程概述工程名称：XXX场所音响系统安装工程工程地点：XXX工程内容：音响系统设备安装、电缆布排、机房布置、扬声器、音箱吊装等。

二、施工准备1. 施工图纸及资料：熟悉施工图纸，了解工程规模、设备型号、技术参数等。

2. 施工人员：组织具备相关专业技能的施工队伍，明确分工，确保施工质量。

3. 施工材料：根据施工图纸及设备清单，准备所需材料，确保材料质量。

4. 施工工具：准备电钻、扳手、线钳、切割机等施工工具。

5. 施工安全：做好施工现场的安全防护措施，确保施工安全。

三、施工步骤1. 施工现场勘察：了解现场环境，确认设备安装位置，制定施工方案。

2. 设备安装：（1）安装前，检查设备外观，确保无损坏。

（2）按照施工图纸，将设备安装在指定位置。

（3）设备安装完成后，进行接线，确保线路连接正确。

3. 电缆布排：（1）按照施工图纸，布设电缆，确保电缆走线合理。

（2）电缆布设过程中，注意电缆保护，避免损坏。

4. 机房布置：（1）按照施工图纸，布置机房设备，确保设备摆放整齐。

（2）安装机柜、电源插座等，确保设备供电正常。

5. 扬声器、音箱吊装：（1）根据施工图纸，确定扬声器、音箱安装位置。

（2）使用吊装设备，将扬声器、音箱吊装到位。

6. 系统调试：（1）连接音响系统设备，进行初步调试。

（2）根据现场需求，调整设备参数，确保音响效果。

四、验收标准1. 设备安装牢固，线路连接正确，无短路、断路现象。

2. 音响系统运行正常，音质清晰，无杂音。

3. 机房设备摆放整齐，电源插座正常。

4. 施工现场整洁，无垃圾、杂物。

五、施工注意事项1. 施工过程中，注意保护设备，避免损坏。

2. 电缆布设过程中，注意电缆保护，避免损坏。

3. 施工过程中，确保施工现场安全，避免安全事故发生。

4. 施工完成后，进行系统调试，确保音响效果。

六、施工进度安排1. 施工前期准备：1天2. 设备安装、电缆布排、机房布置：2天3. 扬声器、音箱吊装：1天4. 系统调试：1天5. 施工验收：1天总计：6天本施工方案旨在确保音响系统安装工程顺利进行，提高施工质量，确保工程顺利完成。

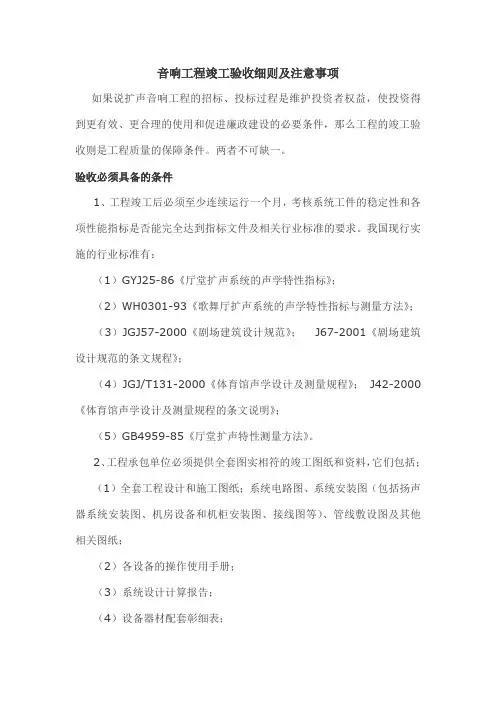

音响工程竣工验收细则及注意事项如果说扩声音响工程的招标、投标过程是维护投资者权益，使投资得到更有效、更合理的使用和促进廉政建设的必要条件，那么工程的竣工验收则是工程质量的保障条件。

两者不可缺一。

验收必须具备的条件1、工程竣工后必须至少连续运行一个月，考核系统工件的稳定性和各项性能指标是否能完全达到指标文件及相关行业标准的要求。

我国现行实施的行业标准有：（1）GYJ25-86《厅堂扩声系统的声学特性指标》；（2）WH0301-93《歌舞厅扩声系统的声学特性指标与测量方法》；（3）JGJ57-2000《剧场建筑设计规范》； J67-2001《剧场建筑设计规范的条文规程》；（4）JGJ/T131-2000《体育馆声学设计及测量规程》；J42-2000《体育馆声学设计及测量规程的条文说明》；（5）GB4959-85《厅堂扩声特性测量方法》。

2、工程承包单位必须提供全套图实相符的竣工图纸和资料，它们包括；（1）全套工程设计和施工图纸；系统电路图、系统安装图（包括扬声器系统安装图、机房设备和机柜安装图、接线图等）、管线敷设图及其他相关图纸；（2）各设备的操作使用手册；（3）系统设计计算报告；（4）设备器材配套彰细表；（5）进口设备“三证”复印件和国产设备、线材质保卡；（6）系统调试记录和系统测试数据报告；（7）房间建声特性测试数据报告；（8）预埋工程的监理检测报告；（9）设备代用申请审批报告及代用设备与原设备的性能对比数据；（10）系统操作使用手册。

上述各项文件资料除第（2）项单独分列包装外，其他各种图纸资料应一式2份装订立卷，作为竣工资料归档备用。

上述条件具备后，设计施工单位向建设单位提交竣工验收申请报告。

建设单位收到申请报告后必须在一周内答复设计、施工单位确定工程竣工验收日期。

3、建设单位责成原招标公司，组织验收小组。

验收小组由建设单位、工程监理和同行专家5——7人组成。

工程竣工验收的范围和程序1、验收范围（1）系统相关功能例如体育馆扩声工程的多功能应用特性，主扩声系统与消防公共广播、大屏幕显示，电视评论员、训练房、新闻发布、广场扩声和检录处等系统的联动运行功能。
