循环流化床锅炉主要设备及系统

循环流化床锅炉主要设备及系统

燃烧室内部通常装有布风装置 、点火装置、温度测点等，以
确保煤粉能够均匀燃烧。
燃烧室的尺寸和形状根据锅炉 的容量和设计要求而定，其结 构需充分考虑热效率和燃烧效
率。
燃烧室的维护和清洁对于锅炉 的安全和稳定运行至关重要。
分离器
分离器的主要作用是将燃烧产生的烟气中的固体颗粒进行分离，以回收热能和减少 对环境的污染。
灰渣系统的作用
灰渣系统是循环流化床锅炉的重要辅助系统之一，主要负责收集 和运输锅炉燃烧产生的灰渣，并将其排出炉外。
灰渣系统的组成
灰渣系统通常包括灰斗、落灰管、输送设备（如刮板输送机、链式 输送机等）以及灰渣储存和处理设备等。
灰渣的利用和处理
收集的灰渣可以进行再利用，如作为建材、水泥等行业的原料，或 者经过处理后进行填埋等无害化处理。
环保性能好
循环流化床锅炉采用低温燃烧技术，能够减少氮氧化物、 硫氧化物等污染物的生成，烟气中的颗粒物也得到有效控 制，环保性能较好。
负荷调节范围广
循环流化床锅炉的负荷调节范围较广，可以在30%至 100%的范围内进行调节，能够满足不同用户的需求。
循环流化床锅炉的应用
电力行业
循环流化床锅炉广泛应用于电力 行业，作为大型火力发电厂的锅 炉设备，为电网提供稳定的电力
紧急处理
对于突发的严重故障或事故，需要进行紧急处理，如紧急停炉、切断燃料供应、启动消防设施等，以防止事故扩大和 减少损失。
维护保养
循环流化床锅炉的维护保养包括日常检查、定期清理、润滑保养等措施，以保持设备的良好状态和延长 使用寿命。同时需要对常见故障和问题进行分析总结，加强设备的维护和管理。
05
循环流化床锅炉发展趋 势与展望
除尘系统
除尘系统的作用

循环流化床锅炉原理ppt课件

循环流化床锅炉原理ppt课件

1．布风板 定义：流化床锅炉燃烧室下部的炉篦称作 布风板。
布风板的主要作用有： （1）支撑炉内物料； （2）合理分配一次风，使通过布风板及风
帽的一次风流化物料，使之达到良好的流 化状态。
.
布风板的结构
.
布风板的结构
.
布风板的结构
图3-5 布风板结构形式示意图 （a）V型；（b）回字型；（c）水平型；（d）倾斜型
循环流化床锅炉给料方式分正压给料和负 压给料两种，正压给料就是给料口处炉膛 内压力大于大气压，负压给料为小于大气 压力
.
给料机结构图
图3-1
图3-14
.
给料机
.
给料方式
图3-16 给料方式 （a）正压给料； （b）负压给料
.
物料循环系统
主要包括物料分离器、立管和回料阀三部 分
作用是将烟气携带的大量物料分离下来并 返送回炉内形成循环床燃烧。
循环流化床锅炉
.
循环流化床燃烧的优缺点
一、循环流化床锅炉的优点
（1）对燃料的适应性特别好 （2）燃烧效率高 （3）炉内传热能力强 （4）脱硫效率高 （5）NOX排放量低 （6）负荷变化范围大，调节特性好 （7）给煤点数量少 （8）无埋管磨损
.
循环硫化炉示意图
.
循环流化床锅炉核心部分
.
发展流化床燃烧的 意义与结论
.
风帽的结构
.
点火方式与点火装置
循环流化床点火，就是通过外部热源使最 初加入床层上的物料温度提高到煤着火所 需的最低水平上，从而使投入的煤迅速着 火，并自保持床层温度在煤自身着火的水 平上，实现锅炉正常稳定运行。
点火方式：流态化点火 床上点火
床下点火
固定床点火 ：床上点火

循环流化床锅炉结构原理及运行PPT课件

循环流化床锅炉结构原理及运行PPT课件
• （1）给煤装置 • 给煤装置为3台刮板式给煤机。给煤机与落煤管通过膨胀节相连，解决给煤机与炉膛水冷壁之间的膨
胀差（膨胀值120mm）。给煤装置的给煤量能够满足在一台给煤装置故障时，其余2台给煤装置仍 能保证锅炉100%额定出力。一定粒度的燃煤经给煤机进入布置在前墙的三根矩形间距为2.2m的落煤 管，落煤管上端有送煤风，下端靠近水冷壁处有播煤风，给煤借助自身重力和和引入的送煤风沿着落 煤管滑落到下端在距布风板1500 mm处进入炉膛。给煤量通过改变给煤机的转速来调整，给煤机内 通入一次风冷风作为密封风，由于给煤管内为正压（约有5000Pa的正压），给煤机必须具有良好的 密封。播煤风管连接在每个落煤管的端口，并应配备风门以控制入口风量。
PPC公司引进技术或合作生产的方式，开始生产制造130t/h、220t/h的循环流化床锅
炉。并具备了生产更大容量CFB锅炉的能力。国内“八五”重点能源环保科研项目内
江循环流化床示范电站从芬兰奥斯龙公司引进的410t/h循环流化床也已经投入运行。
循环流化床锅炉主要有以下特点：
• 1、燃料适应性广
• 2、有利于环境保护
13
• （8）硫回收装置尾气及合成驰放气燃烧系统 • 硫回收装置尾气入口位于二次风总管上,随二次风进入锅炉脱硫；合成驰放气入口布置于
锅炉后墙二次风管上（共两点），随二次风进入锅炉燃烧；硫回收装置尾气及合成驰放 气应在锅炉正常运行后投入，炉膛内无明火时严禁投入；锅炉点火前应确保锅炉内无可 燃性气体，必要时应吹扫炉膛，以防暴燃。
通过16根φ 159×12的分散下降管向炉膛水冷壁供水。其中两侧水冷壁下集箱分别由3根分散 下降管引入，前后墙水冷壁下集箱分别由5根分散下降管引入。两侧水冷壁上集箱相应各有4 根φ 159×12连接管引至汽包，前后墙水冷壁上集箱有10根φ 159×12引至汽包。

循环流化床锅炉课件

循环流化床锅炉课件
第一章 循环流化床锅炉概述
第三章 循环流化床锅炉基本原理
第四章 循环流化床锅炉主要燃 烧设备及系统
第六章 循环流化床锅炉的运行
第一章 循环流化床锅炉概述
第一节 循环流化床锅炉发展状况
一、煤燃烧技术的发展
19世纪80年代
固定床层燃技术
20世纪30年代
20世纪60年代末 至70年代初期
效率问题
煤粉燃烧技术
污染问题
第一代
流化床煤燃烧 技术（鼓泡床）
鼓泡床问题
20世纪80年代
第二代
流化床煤燃烧技 术（循环流化床）
第一章 循环流化床锅炉概述
第一节 循环流化床锅炉发展发展状况
二、我国流化床燃烧技术的发展
1965年
第一台流化床锅炉在广东茂名投产
备注：工业鼓泡床锅炉，燃用油母页岩
1988年11月 第一台循环流化床锅炉在山东明水热 电厂投产（35t/h）
第一章 循环流化床锅炉概述
第一节 循环流化床锅炉发展发展状况 三、山西循环流化床锅炉现状
2 130～240 t/h 级CFB锅炉的情况
2.3 侯马晋田电厂安装有两台哈尔滨锅炉厂引进 Alstom公司的循环流化床技术进行基础设计和制 造的型号为HG-220/9.8 CFB锅炉，于2002～2003 年4月先后投产。 2.4 山西平朔煤矸石电厂2×220 t/h循环流化床 锅炉#1炉于2004年12月26日通过72 小时试运。
6、燃料粒比度
燃料各粒径的颗粒占总量的份额之比称作粒比度。又称燃 料颗粒特性。按着粒比度在坐标图上作出的是一条连续的 曲线。称作颗粒特性曲线。
第三章 循环流化床锅炉基本原理
第一节 基本概念 7、流态化
当气体或液体以一定的速度流过固体颗粒层，并且气体 或液体对固体颗粒产生的作用力与固体颗粒所受的其他 外力相平衡，固体颗粒层会呈现出类似于液体状态的现 象。这种操作状态称为流态化。 8、流化速度 是指床料或物料流化时动力流体（一次风）的速度。也 称空塔速度。（u=Q/A）

循环流化床精华PPT演示课件

循环流化床精华PPT演示课件
• 终端速度:颗粒在静止空气中做初速度为零的自由 落体运动时，当下落速度达到某一数值时，颗粒 受到的阻力、重力和浮力三者达到平衡，然后颗 粒将匀速向下运动，这一临界速度叫颗粒的终端 速度。
内蒙古中煤蒙大新能源化工有限公司
• 料层差压料：层差压过高,会使流化质量下降,底 部大颗粒沉积,危机安全运行.同时，料层高度增 加，床层阻力增加，风机电耗增加。
（一进两出）
内蒙古中煤蒙大新能源化工有限公司
CFBB基本知识
循环流化床锅炉不同位置的流化状态
位置 燃烧室（二次风口以下） 燃烧室（二次风口以上） 旋风分离器 返料料腿（立管） 返料机构/外置式换热器 尾部烟道
流动状态 湍流或鼓泡流化床
快速流化床 旋涡流动 移动床 鼓泡流化床 气力输送
内蒙古中煤蒙大新能源化工有限公司
内蒙古中煤蒙大新能源化工有限公司
• 燃料粒比度：各粒径的颗粒占总量的份额之比称 为粒比度。
• 沟流，一次风流速在未达到临界流速前，空气在 床料中分布不均匀，颗粒大小和空隙率不均匀， 阻力也有大有小，大量的空气从阻力小的地方穿 越料层，其他部分仍处于固定状态，这种现象称 为沟流。沟流一般可以分为贯穿沟流和局部沟流 。
汇报人：白新伟
内蒙古中煤蒙大新能源化工有限公司
目录
1
CFB锅炉基本知识
2 CFCBF锅B锅炉炉各各系系统统和和主主要要设设备备
3
CFB锅炉运行操作
4
CFB锅炉典型事故案例
内蒙古中煤蒙大新能源化工有限公司
CFBB基本知识
• 循环流化床锅炉结构 原理
• 循环流化床锅炉主要 有两部分；一部分是 由炉本体，分离返料 装置和外部换热器组 成的，一部分是尾部 烟道以及尾部受热面 组成的。

循环流化床锅炉原理ppt课件

循环流化床锅炉原理ppt课件
料方式
给料装置指的是将经破碎后的煤和脱硫剂送入流化床的装置，通常包括皮带、链板、埋刮板、气力输送设备以及圆盘给料机和螺旋结料机（俗称绞笼）等。 循环流化床锅炉给料方式分正压给料和负压给料两种，正压给料就是给料口处炉膛内压力大于大气压，负压给料为小于大气压力
给料机结构图
循环流化床锅炉主要部件名称
循环流化床锅炉
循环流化床锅炉系统图
循环流化床锅炉外观图
220t/h循环流化床锅炉
135MW机组循环流化床锅炉
135MW机组循环流化床锅炉
模块三 循环流化床锅炉 主要设备及作用
燃烧设备 物料循环系统 燃煤制备系统 风烟系统 除渣、除灰系统
课题一 燃烧设备
课题五 除渣除灰系统
除渣系统 除灰系统
滚筒式冷渣器
风水联合冷渣器系统
国外典型机组
A.汽包 B.炉内槽型分离器 C.水冷耐火层 D.蒸发屏 E.水冷耐火层 F.分隔 G.煤包 H.重力给煤机 I.水冷耐火层 J.二次风喷嘴 K.给煤槽 L.冷渣器 M.过热器 N.外槽型分离器 O.飞灰斗 P.省煤器 Q.多管旋风分离器 R.管式空气预热器 S.再循环系统 T.鼓风机 U.床上燃烧器 V.一次风
课题三 燃煤制备系统
制煤设备 *钢棒滚筒磨 *锤击式破碎机 制煤系统 *两级破碎系统 *棒磨制煤系统 *锤击磨制煤系统
课题四 风烟系统
风系统的分类及作用 一次风、 二次风、 播煤风、 回料风、冷却风、石灰石输送风 送风系统的几种布置形式 中、小型锅炉风系统 容量较大锅炉的风系统
课题五 主要污染物排放控制
流化床燃烧对SO2的排放控制 脱硫的基本工作过程：给煤中的硫份在炉膛内反应生成SO2及其它的一些硫化物；同时一定粒度分布的石灰石被给入炉膛，这些石灰石被迅速加热，并发生燃烧反应，产生多孔疏松的CaO。SO2扩散到CaO的表面和内孔，在有氧参与的情况下， CaO 吸收SO2并生成CaSO4。 最佳脱硫温度一般为850~870℃。 流化床燃烧对NOX的排放控制

循环流化床锅炉主要设备及系统

工作原理
旋风分离器的旋流示意图
烟气从切向进入分离器筒体，烟气中所含较粗的颗粒物体在较大的离心力、惯性力、重力的作用下，甩向筒体壁落下。被分离的物料通过回路密封装置和回料管而返回流化床内，烟气中较细的飞灰与烟气一起通过分离器的中心管筒从分离器顶部进入锅炉的尾部对流区域。
水冷分离器
结构特点 水冷 优缺点 优点 热惯性小，启动时间短 不易结焦 缺点 制造工艺复杂，昂贵
工作特点： 四面水冷壁的下集箱是相互连通的，左、右侧水冷壁各有一个上集箱，前、后水冷壁有共用一个上集箱（顶棚集箱） ，水经集中下水管进入下集箱，然后经水冷壁引入上集箱，再由汽水引出管将汽水混合物引至锅筒。
水冷壁
水冷壁管内的水流分配和受热合理，以保证沿燃烧室宽度均匀产汽，沿汽包全长的水位均衡，防止发生水循环不良现象。
汽水系统 锅炉给水从省煤器进口集箱引入，逆流向上经过顺列布置省煤器管组，由出口集箱的右端通过上水管从汽包右封头引入锅筒，在启动阶段没有给水流入锅筒时，省煤器再循环系统可以将锅水从锅筒引至省煤器进口集箱，以保护省煤器。 锅筒通过两根下降管和连接管将锅水送至水冷壁下联箱。联想内锅水向上流经风室水冷壁、炉膛水冷壁、经过各自的上部出口集箱通过汽水引出管引入锅筒进行汽水分离，被分离出来的水重新引入锅筒水空间。被分离出来的饱和蒸汽由蒸汽引出管引至低温过热器进口集箱，经低温过热器到一级减温器，然后到中温过热器在到二级减温器，最后到高温过热屏产生合格的蒸汽到汽机。
锅炉给水首先被引至尾部烟道省煤器进口右侧集箱，逆流向上经过顺列布置，管束采用光管布置，管式省煤器管组进入省煤器出口集箱，通过省煤器引出管从锅筒左右封头进入锅筒。在启动阶段没有建立足够量的连续给水流入锅筒时，省煤器再循环管路可以将锅水从锅筒引至省煤器进口集箱，防止省煤器管子内的水停滞汽化。本锅炉为自然循环锅炉。锅炉的水循环采用集中供水，分散引入、引出的方式。给水引入锅筒水空间，并通过集中下降管和与之相连的下水连接管及分散下降管分别引入水冷壁下集箱和水冷蒸发屏进口集箱。锅水在向上流经炉膛水冷壁、水冷蒸发屏的过程中被加热成为汽水混合物，经各自的上部出口集箱通过汽水引出管引入锅筒进行汽水分离。被分离出来的水重新进入锅筒水空间，并进行再循环，被分离出来的饱和蒸汽从锅筒顶部的蒸汽连接管引出。

最新2019-循环流化床锅炉设备及运行-PPT课件

高压流化风
1）工作原理
高压流化风
U型回料阀
水管
2）工作过程3）自平衡Fra bibliotek料原理• U型阀又称“自平衡阀”，自平衡回料是怎么实 现的呢？
ΔP2 ΔP1
小流量
大流量
小循环量
大循环量
容积式风机提供返料风
• 返料风的要求：
– 小流量 – 流量基本不随压头变化
容积式风机 如：罗茨风机
打气筒
罗茨风机
罗茨风机工作原理
旋风分离器的 旋流示意图
旋风分离器的工作原理（演示1）
旋风分离器的工作原理（演示2）
旋风分离器的工作原理（演示3）
旋风分离器的工作原理（演示4）
影响分离效率的因素
• 进口速度 • 筒体直径 • 颗粒浓度
高温绝热旋风分离器
实例： HG-440t/hCFBB旋风分离器
• 外径：8084mm • 内径：7360mm • 进口：下倾10°
实例： HG-440t/hCFBB旋风分离器
• 中心筒偏置 • 中心筒呈倒锥形 • 进口外缘加帽檐
HG-440t/hCFBB旋风分离器
• 优缺点 • 优点
– 结构简单 – 分离效率高
• 缺点
– 热惯性大，启动时间长 – 易结焦 – 体积庞大，布置困难
为克服上述缺点，冷却型高温旋风 分离器诞生了。
郑州电力高等专科学校
主讲：杨建华
第5讲 物料循环燃烧系统
第三节 气固分离器 第四节 固体物料回送装置
上节课内容回顾：
炉膛
• 又称为燃烧室 • 燃料：一进二出 • 空气：二进一出
引入：
炉膛是：
物料循环系统的组成 部分
称为固体物料的提升 段

循环流化床锅炉知识讲座ppt课件

l 当u≥ ut时，颗粒层处于流化形状，固体颗 粒开场被吹得上下翻腾，其空隙率由流化速度、颗 粒直径和料层温度等参数确定。
l 当u足够大时，大量颗粒被悬浮带走，此时 ε→1。
临界流化速度
宽筛分颗粒分类与特性
l C类颗粒：<20，颗粒间相互粘附力大，难流化 ，易出现喷流。
l A类颗粒：20～90，很易流化，气固混合良好 。
固定床是构成流态化前的一个必经阶段， 在固定床的根底上随气流速度增大，将呈现出 不同的流化形状，表现出不同的流态特征。
鼓泡床
初试流态化后继续增大风速，超越临界流化风量 的空气以气泡方式流过床层，气泡不断上升、合并、 破裂，对床层产生扰动，直观形状似液体沸腾，这一 形状称为鼓泡床。鼓泡床随风速增大，空隙率增大， 床压出现较明显动摇。
快速床
对于湍流床，继续提高流化风速，颗粒夹带量越 大，床层界面越弥散，在没有颗粒补入的情况下， 床层颗粒将被很快吹空，为维持床层，必需向床中 补充颗粒。
其特征为：无气泡和密相界面，颗粒密度呈下浓 上稀形状，存在颗粒成团与返混景象。
l 在流动构造方面，存在典型的环状流动，即在 床层中心区向上、在边壁区向下，产生颗粒返混景 象，构成内循环。另外，存在很高的气固相对速度 。
熄灭室 物料分别器 回料器
循环流化床的压力平衡
P床+P分1+P分2+P腿+P阀=0 P腿=-〔P床+P分1+P分2+P阀〕
三.循环循环流流化化床床的的传热与传质
物料平衡
120
粒 度 分 布Pi % / m m 分 级 分 离 效％率
90 分离器人口灰
循环灰
60
飞灰
排渣
30
分离效率

循环流化床锅炉的主要设备


布风板一般分为水冷式布风板和非水冷式布风板两种。
布风板的结构型式主要有V型布风板、凹型布风板、水平型布风板和倾斜型布风板四种。
布风板结构形式示意图 V型 (b)凹型 (c)水平型 (d) 倾斜型
2.风帽 风帽是循环流化床锅炉一个小元件，数量最多，但它直接影响炉床的布风、炉内气、固两相流的动力特性以及锅炉的安全经济运行。 结构形式主要有小孔径风帽、大孔径风帽。

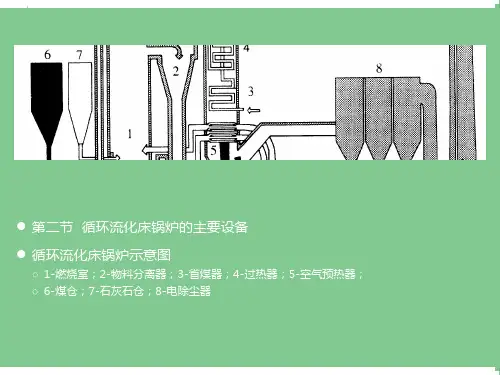

第二节 循环流化床锅炉的主要设备 循环流化床锅炉示意图 1-燃烧室；2-物料分离器；3-省煤器；4-过热器；5-空气预热器； 6-煤仓；7-石灰石仓；8-电除尘器
燃烧室 截面为矩形，其宽度一般为深度的2倍左右，下部水冷壁上覆有浇注料，底部为布风板。以二次风喷口为界，二次风喷口以下为循环流化床的密相区，颗粒浓度较大，是燃料着火和燃烧的主要区域；二次风喷口以上为稀相区，颗粒浓度较小，壁面上主要布置水冷壁受热面，也可布置过热蒸汽受热面，通常在炉膛上部空间布置悬挂式的屏式受热面，炉膛内维持微正压，炉膛出口为负压。
图6-4 定向风帽
图6-5 钟罩式风帽
耐火保护层 风帽插入花板之后，花板自下而上涂上密封层、绝热层和耐火层，直到距风帽小孔中心线以下15～20mm处。这一距离不宜超过20mm，否则运行中容易结渣，但也不宜离风帽小孔太近，以免堵塞小孔。
图6-7 布风板保护层 1－风帽；2－耐火层；3－绝热层；4－密封层；Байду номын сангаас－花板
4.风室和风道
图6-8 等压风室 1－风室； 2－布风板
三、物料分离器 物料分离器有多种形式，最常用的是旋风分离器。气固分离原理同前所述。 （一）高温旋风分离器 高温旋风分离器使含灰气流在筒内快速旋转，固体颗粒在离心力和惯性力的作用下，逐渐贴近壁面并向下呈螺旋运动，被分离下来；烟气和无法分离下来的细小颗粒由中心筒排出，送入尾部对流受热面。 典型结构有： （1）耐火材料制成的高温旋风分离器。 （2）水冷、汽冷高温旋风分离器。
