感应加热设备不同频率的优点

2）加热速度快，工件表面氧化和脱碳都比较轻，大多数被加工件无须进行气体保护。
3）可根据需要通过调整设备的工作频率和功率，对表面淬硬层进行控制。从而使淬硬层的 马氏体组织较细，硬度、强度、韧性都较高。
4）经感应加热方式热处理后的工件，表面硬层下有较厚的韧性区域，具有较好的压缩内应 力，使工件在抗疲劳和破断能力都更高。
4） 高频感应加热方式
频率范围：一般40KHZ至200KHZ左右，常用40KHZ至80KHZ。加热深度、厚度，约1-2mm。多用于小型工件的深层加热、红冲、煅压、退火、回火、调质，表面淬火，中等直径的管材加热和焊接、热装配，小齿轮淬火等。
5） 超高频感应加热方式
频率范围：一般1KHZ至20KHZ左右，典型值是8KHZ左右。加热深度、厚度约3-10mm。多用于较大工件，大直径轴类，大直径厚壁管材，大模数齿轮等工件的加热、退火、回火、调质和表面淬火及较小直径的棒材红冲、煅压等。
3） 超音频感应加热方式
频率范围：一般20KHZ至40KHZ左右（因为音频频率为20HZ至20KHZ，所以称它为超音频）。加热深度、厚度，约2-3mm。多用于中等直径的工件深层加热、退火、回火、调质，较大直径的薄壁管材加热、焊接、热装配，中等齿轮淬火等。
8）即可手动操作，也可半自动和全自动操作；即可长时间地连继工作，亦可即用即停随机使用。有利于设备在供电低谷电价优惠期的使用。
9）电能利用率高，环保节能，安全可靠，工人工作条件好，国家提倡。
虽然，它也存在着一些缺点。例如，设备比较复杂，一次投入的成本相对较高，感应部件（感应圈）互换性和适应性较差，不宜于在一些形状复杂的工件上应用等。但它的综合指标好，优点明显多于缺点。所以，感应式加热是目前金属加工的一种主要工艺。是取代煤炭加热、油料加热、燃气加热，以及电炉加热、电烘箱加热等加热方式的理想选择。

中频炉感应线圈参数【中频炉感应线圈参数】：深度评估与理解导言：在现代工业领域中，中频炉作为一种常见的热处理设备，被广泛应用于各个行业。

其中，感应线圈作为中频炉的核心组成部分，其参数设置合理与否对整个炉体的加热效果和运行稳定性有着重要影响。

对中频炉感应线圈参数进行深入评估与理解势在必行。

一、了解中频炉感应线圈的基本参数1. 感应电流频率中频炉感应线圈的感应电流频率通常在1kHz至10kHz之间。

感应电流频率的选择直接影响到加热效果和材料的热影响区域。

高频率可以实现局部加热，而低频率则更适用于大面积加热。

在设置感应电流频率时需要考虑具体的工件形状和加热需求。

2. 感应电流强度感应电流的强度是中频炉加热效果的关键参数之一。

强度过低会导致加热速度慢、效率低，而强度过高则容易使工件产生变形或烧焦。

在设置感应电流强度时需要根据具体工件的材料特性和加热需求进行合理选择。

3. 线圈匝数和尺寸感应线圈的匝数和尺寸是影响电磁场分布和能量耗散的重要因素。

通常情况下，线圈匝数越多，能够实现更均匀的加热效果。

而线圈尺寸则需要考虑工件的大小以及加热区域的需求。

在实际应用中，要根据具体的工件形状和加热需求进行合理的线圈设计。

二、深入评估中频炉感应线圈参数的重要性1. 加热效果与参数的关系中频炉感应线圈参数决定了加热效果的质量和效率。

合理设置感应电流频率和强度，以及选择适当的线圈匝数和尺寸，可以实现快速、均匀、高效的加热过程。

这对提高生产效率、降低能耗和改善产品质量具有重要意义。

2. 对工件性能的影响中频炉感应线圈参数对加热过程中的工件性能也有一定的影响。

若参数设置不当，可能导致工件表面温度过高、温度梯度过大，从而引起金相组织的变化、尺寸的变形甚至裂纹的产生。

在选择感应线圈参数时，需要综合考虑工件的材料特性和热处理要求，以保证加热过程中的工件品质。

三、对中频炉感应线圈参数的个人见解和理解个人认为，在中频炉加热领域，感应线圈参数的合理设置是成败的关键。

什么是感应加热？对于典型的工程师来说，感应是一种令人着迷的加热方法。

看着线圈中的一块金属在几秒钟内变成樱桃红色，对于那些不熟悉感应加热的人来说可能会感到惊讶。

感应加热设备需要了解物理学、电磁学、电力电子学和过程控制，但感应加热背后的基本概念很容易理解。

基础知识由迈克尔法拉第发现，感应始于一卷导电材料（例如铜）。

当电流流过线圈时，会在线圈内部和周围产生磁场。

磁场做功的能力取决于线圈的设计以及流过线圈的电流量。

磁场的方向取决于电流流动的方向，因此通过线圈的交流电将导致磁场以与交流电的频率相同的速率改变方向。

60Hz的交流电流将导致磁场每秒切换60次方向。

400kHz交流电流将导致磁场每秒切换400,000次。

当将导电材料、工件放置在变化的磁场中（例如，用交流电产生的磁场）时，工件中会感应出电压（法拉第定律）。

感应电压将导致电子流动：电流！流过工件的电流将与线圈中的电流方向相反。

这意味着我们可以通过控制线圈中电流的频率来控制工件中电流的频率。

当电流流过介质时，电子的运动会有一些阻力。

这种阻力表现为热量（焦耳热效应）。

当电流流过它们时，对电子流动更具抵抗力的材料会放出更多热量，但当然可以使用感应电流加热高导电材料（例如铜）。

这种现象对于感应加热至关重要。

感应加热需要什么？所有这些都告诉我们，要发生感应加热，我们需要两个基本的东西：1.变化的磁场2.置于磁场中的导电材料感应加热与其他加热方法相比如何？有几种方法可以在没有感应的情况下加热物体。

一些更常见的工业实践包括煤气炉、电炉和盐浴。

这些方法都依赖于通过对流和辐射从热源（燃烧器、加热元件、液态盐）向产品传递热量。

一旦产品的表面被加热，热量就会通过热传导通过产品传递。

感应加热产品不依赖对流和辐射将热量传递到产品表面。

相反，电流会在产品表面产生热量。

然后来自产品表面的热量通过热传导传递到产品中。

使用感应电流直接产生热量的深度取决于称为电参考深度的东西。

电参考深度很大程度上取决于流过工件的交流电的频率。

金属工件都需要进行淬火加热，感应淬火设备是现在厂家选择较多的方式，根据设备频率的不同可分为高频感应淬火设备、中频淬火设备和超音频淬火设备，在选购的时候，有人需要中频淬火设备，有人需要高频淬火设备，当然也有人需要超音频淬火设备，这要根据工件所需的淬火层厚度来决定。

虽然高频淬火设备、中频淬火设备和超音频淬火设备有很大不同，但它们的工作原理是一样的，都使用了感应电流的频率，从而使钢迅速的表面加热和冷却的这一方法。

即通过交流电的一定频率感应线圈，线圈内外会产生相同的交流磁场的频率，如果工件被放置在线圈，工件会诱发由交流电，并加热工件。

感应工件表面深度的当前渗透取决于当前频率(每秒的周期)，较高的频率，电流穿透深度越浅，则硬化层较薄，因此，它是可以选择不同的频率，以达到不同的深度硬化层的，这也就是为什么有人选择中频淬火设备、有人选择高频淬火设备，而还有人选择超音频淬火设备。

郑州星川感应技术有限公司生产有高频淬火设备、中频淬火设备和超音频淬火设备，下面跟大家聊一下高频淬火、中频淬火和超音频淬火设备。

1、高频淬火设备为50-500KHz，硬化层(1.5-2mm)，硬度高的频率，工件不易氧化，变形，淬火的质量，生产效率高，此类设备适用于摩擦的条件下，如一般的小齿轮，轴型(用于45号钢，40Cr钢的材料)。

2、超音频淬火设备30～36kHz，硬度层(1.5-3mm)。

淬硬层能沿工件轮廓分中小模数齿轮表面热处理是通过改变零件表层组织，以获得硬度很高的马氏体，而保留心部韧性和塑性(即表面淬火)，或同时改变表层的化学成分，以获得耐蚀、耐酸、耐碱性，及表面硬度比前者更高(即化学热处理)的方法。

3、中频淬火设备为1-10KHz，硬化层深度(3-5mm)的频率，此类设备适用于轴承部件，如曲轴，大齿轮的压力负荷，磨床主轴等(在材料为45号钢，40Cr钢，9Mn2V和球墨铸铁)。

选择哪个频段的淬火设备由客户自己决定，选择哪家产品也由客户决定，某一频段的淬火设备由淬火工件决定，产品质量好坏客户需要认真辨别，选择信得过的，可靠的厂家，优质的产品才能使自己的工作效率更高。

中频感应炉技术参数中频感应炉是一种利用电磁感应加热的设备，广泛应用于金属熔炼、加热处理和热处理等领域。

通过对中频感应炉的技术参数进行综合分析，可以更好地了解其性能特点和适用范围。

下面将对中频感应炉的技术参数进行详细介绍。

1. 频率范围：中频感应炉通常工作在1000Hz至10000Hz的频率范围内。

频率的选择取决于工件的材料、尺寸和加热要求。

较高的频率可以提高加热速度，适用于小尺寸、高导电性的工件；而较低的频率则适用于大尺寸、低导电性的工件。

2. 功率范围：中频感应炉的功率通常在10kW至10000kW之间，可根据具体加热需求进行选择。

较低功率的感应炉适用于小批量生产和实验室研究，而较高功率的感应炉则适用于大批量生产和工业应用。

3. 控制方式：中频感应炉的加热功率通常由电源提供，可以通过调节电源的输出电压、电流和频率来实现对加热过程的精密控制。

中频感应炉还可以配备温度控制系统，实现对加热过程的自动监测和调节，保证工件的加热质量和稳定性。

4. 冷却方式：中频感应炉在工作过程中会产生大量热量，因此需要采用有效的冷却系统来保证设备的正常运行。

常见的冷却方式包括水冷和风冷两种，根据设备的功率和使用环境进行合理选择，以确保设备的稳定性和寿命。

5. 适用材料：中频感应炉可以用于各种金属材料的加热处理，包括铁、钢、铜、铝、合金等。

通过调整加热参数和工作模式，可以实现对不同材料的精确加热和控制，满足不同工艺要求和产品质量标准。

6. 安全保护：中频感应炉在设计和制造过程中通常会考虑各种安全保护措施，包括过载保护、漏电保护、温度保护等，以确保设备在工作过程中的安全稳定运行，保护操作人员和设备的安全。

通过对中频感应炉的技术参数进行分析，可以看出其具有加热速度快、能耗低、加热均匀、操作简便等特点，适用于多种金属加热处理工艺。

随着工业技术的不断发展和进步，中频感应炉的技术参数也在不断优化和完善，将有望在更广泛的领域得到应用。

高频加热原理
高频加热原理，又称高频感应加热原理，是通过将物体放置在交变电磁场中，利用物体本身的电阻产生热量的一种加热方式。

高频加热的关键技术是高频电磁感应现象，即当物体置于高频电磁场中时，由于物体本身存在电阻，会产生电流。

根据欧姆定律，电流通过电阻会产生热量，从而使物体发生加热。

在高频加热中，电磁感应产生的电流主要集中在物体的外表层，即称为皮层效应。

由于电流主要流经物体的外表层，所以能够迅速使物体表面的温度升高，而内部温度相对较低。

高频加热的频率一般在1MHz至100MHz之间，这个频率范
围下，高频电磁场能够有效地穿透物体，使整个物体均匀加热。

同时，由于高频加热的过程相对较快，能够提高物体的热效率，减少加热时间。

高频加热广泛应用于工业生产中，常见的应用包括电磁炉、感应加热炉、感应熔炼炉等。

这些设备都是利用高频加热原理，对金属、塑料等物体进行加热处理或熔炼。

总的来说，高频加热原理通过利用物体的电阻产生热量，使物体发生加热。

其频率特点以及快速加热的特性，使其在工业生产中得到广泛应用。

中频感应加热频率计算中频感应加热是一种通过感应磁场在导体内部产生涡流进行加热的方法。

在中频感应加热中，通过交流电源产生电磁场，导体在电磁场中产生涡流，涡流在导体内部产生热量。

中频感应加热广泛应用于许多工业领域，如金属加热、熔炼、热处理和焊接等。

中频加热频率的选择对于加热效果和加热设备的设计非常重要。

频率的选择会影响到加热速度、加热深度和热均匀性等方面的性能。

在选择中频加热频率时，需要考虑导体材料的电导率和磁导率，以及加热过程中对温度要求的不同。

首先，导体材料的电导率对中频加热频率的选择有重要影响。

电导率越高的材料，加热效果越好。

对于导体材料，其电导率与频率和温度有关。

在常规温度下，电导率一般随频率的增加而增加，因此，对于电导率较高的材料，选择较高频率的中频加热效果更好。

比如，用于铝材加热的中频电炉常采用4-8 kHz的频率。

其次，导体材料的磁导率也对中频加热频率的选择有影响。

磁导率是导体对磁场的响应能力的度量，直接影响涡流的形成和热量的产生。

磁导率越高的导体，其加热效果越好。

对于高磁导率材料，如钢材，常用较低的频率进行加热，以增加磁场的穿透深度和涡流的形成。

此外，加热过程中对温度要求的不同也会影响到中频加热频率的选择。

在温度要求较高的场景下，需选择较高的频率进行加热。

高频率的中频加热具有快速加热和均匀加热的特点，适用于加热速度要求较高的工艺。

需要注意的是，选择中频加热频率并不是越高越好，还需要考虑到材料的特性和加热设备的性能。

在实际应用中，需要综合考虑材料的电导率、磁导率、加热深度和加热速度等因素，并进行试验和优化，才能确定最佳的中频加热频率。

总结起来，中频感应加热频率的选择需要考虑导体材料的电导率和磁导率，以及加热过程中对温度要求的不同。

较高的频率适用于高电导率和高温度要求的材料，而较低的频率适用于高磁导率材料。

衡量选取最佳频率时，还需要综合考虑加热速度和加热深度等因素。

通过综合考虑这些因素，可以优化中频加热的加热效果，提高加热效率。

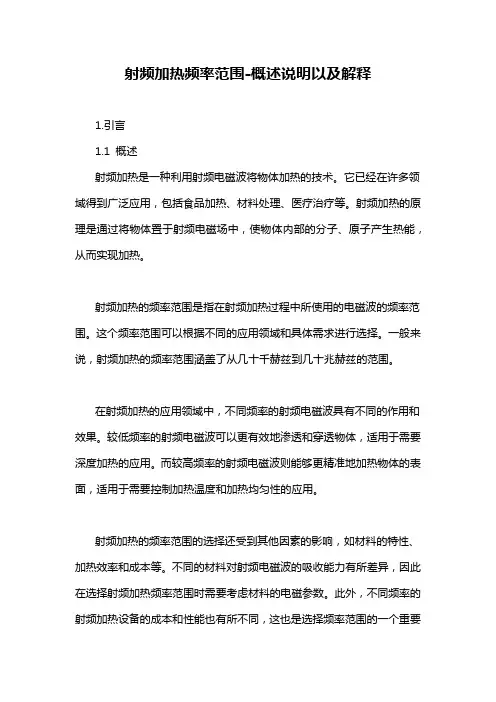

射频加热频率范围-概述说明以及解释1.引言1.1 概述射频加热是一种利用射频电磁波将物体加热的技术。

它已经在许多领域得到广泛应用，包括食品加热、材料处理、医疗治疗等。

射频加热的原理是通过将物体置于射频电磁场中，使物体内部的分子、原子产生热能，从而实现加热。

射频加热的频率范围是指在射频加热过程中所使用的电磁波的频率范围。

这个频率范围可以根据不同的应用领域和具体需求进行选择。

一般来说，射频加热的频率范围涵盖了从几十千赫兹到几十兆赫兹的范围。

在射频加热的应用领域中，不同频率的射频电磁波具有不同的作用和效果。

较低频率的射频电磁波可以更有效地渗透和穿透物体，适用于需要深度加热的应用。

而较高频率的射频电磁波则能够更精准地加热物体的表面，适用于需要控制加热温度和加热均匀性的应用。

射频加热的频率范围的选择还受到其他因素的影响，如材料的特性、加热效率和成本等。

不同的材料对射频电磁波的吸收能力有所差异，因此在选择射频加热频率范围时需要考虑材料的电磁参数。

此外，不同频率的射频加热设备的成本和性能也有所不同，这也是选择频率范围的一个重要考虑因素。

射频加热频率范围的研究和应用在不断发展中，随着科技的进步和需求的增长，将会有更多的新技术和应用出现。

因此，深入研究射频加热频率范围的影响因素以及优势与局限性，并对未来的发展趋势进行展望，对于促进射频加热技术的发展和应用具有重要意义。

1.2文章结构文章结构部分的内容可以写成这样:文章结构本文将按照以下顺序展开对射频加热频率范围的讨论。

首先，在引言部分中概述了文章的背景和目的。

接下来，在正文部分的第一章中，将介绍射频加热的基本原理，以帮助读者更好地理解射频加热频率范围的概念。

第二章将探讨射频加热的应用领域，展示其广泛的应用范围和意义。

随后，在第三章中，将详细定义射频加热频率范围，并讨论其影响因素。

在结论部分，将总结射频加热频率范围的优势与局限性，并展望其未来的发展趋势。

通过以上的结构安排，读者将能够系统地了解射频加热频率范围的相关内容，从基本原理、应用领域、定义以及影响因素等方面进行全面的了解和分析。

中频加热工作原理中频加热是一种常见的工业加热方法，通过电磁感应原理实现。

在中频加热设备中，电能首先被变频器将工频电源转换为中频电源，然后通过电感线圈产生交变磁场，从而使加热物体内部产生感应电流，从而实现加热效果。

一、工作原理中频加热的工作原理基于法拉第电磁感应定律和焦耳定律。

当中频电源通过电感线圈时，会在线圈周围形成一个交变磁场。

磁场的改变会产生变化的磁通量，进而在加热物体中产生感应电流。

感应电流的大小与加热物体的导电性能、电磁场的频率、磁感应强度等因素相关。

在加热物体中，感应电流会随着电阻产生热量。

根据焦耳定律，热量的大小与电流强度、电阻和加热时间有关。

中频加热的目的就是通过控制电流的大小和加热时间，使加热物体达到所需的温度。

二、中频加热的优势与传统加热方法相比，中频加热具有以下优势：1. 加热速度快：由于中频加热利用了感应电流直接在内部产生热量，因此加热速度比传统加热方法更快。

2. 加热均匀：中频加热的电磁场可以穿透加热物体，使整个物体受热均匀，避免了传统加热方法中表面温度高而内部温度低的问题。

3. 能耗低：中频加热设备在工作时可以实现高效传能，减少能量损失，因此能耗相对较低。

4. 控制精度高：中频加热设备可以通过调节电流大小和加热时间来实现对加热温度的精确控制，满足不同工艺要求。

5. 环境友好：中频加热过程中无烟尘、无噪音，对环境干扰较小。

三、中频加热的应用领域由于中频加热的优势，它在工业生产中得到广泛应用。

以下是几个常见的应用领域：1. 金属加热：中频加热广泛应用于金属热处理、钢板加热成形等领域。

它可以快速加热各种金属材料，提高生产效率。

2. 焊接与熔炼：中频加热可用于焊接、熔炼及热煅烧等工艺，可实现快速、均匀的加热效果。

3. 塑料加热压制：中频加热可以在塑料加工中加热塑胶，使其达到合适的软化温度，从而方便塑料加工。

4. 玻璃制造：中频加热在玻璃制造中可用于玻璃成型、玻璃熔化等工艺中的加热环节。

感应加热设备频率的选择
有很多客户在线咨询我们时，经常会问到高周波、超声波如何选择配置，在使用时要注意哪些问题？其实这些都会根据客户产品的要求而选择其适合的机器，至于在使用时要注意的问题，这些都会对他们进行一个简单的培训。

那么感应加热设备频率是如何选择的？今天在此与大家共享资源。

感应加热设备，根据输出频率不同，大致可以分为：超音频感应加热设备、高频感应加热设备、中频感应加热设备等。

不同的加热工艺要求需要的频率不同，如果频率选择错误不能满足加热要求，如加热时间慢、工作效率低、加热不均匀、温度达不到要求，容易造成工件的损坏。

正确选择频率，首先，要了解产品的加热工艺要求，大概来说有几种情况：
1、工件透热，例如：紧固件、标准间、汽配、五金工具、麻花钻的热镦热轧等，工件直径越大，频率应越低。

Φ4mm以下适用高频（100-500KHz）
Φ4-16mm适用高频（50-100KHz）
Φ16-40mm适用超音频（10-50KHz）
Φ40m m以上适用中频（0.5-10KHz）
热处理，轴类、齿轮、淬火及不锈钢制品退火等等，以淬火为例，工件要求淬火层越浅，频率应越高，淬火层越深，频率应越低。

淬火层为0.2-0.8mm适用100-250KHz高频
0-1.5mm适用40-50KHz高频、超音
1.5-2mm适用20-25KHz超音频
2.0-
3.0mm适用8-20KHz超音频、中频
3.0-5.0mm适用4-8KHz中频
5.0-8.0mm适用2.5-4KHz中频。

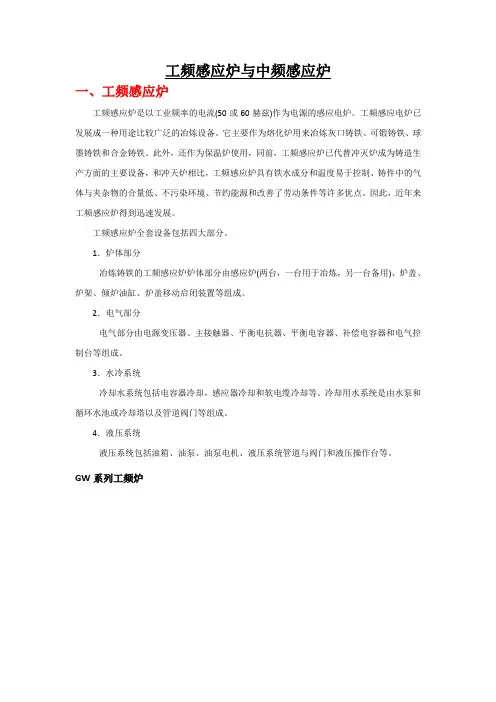

工频感应炉与中频感应炉一、工频感应炉工频感应炉是以工业频率的电流(50或60赫兹)作为电源的感应电炉。

工频感应电炉已发展成一种用途比较广泛的冶炼设备。

它主要作为熔化炉用来冶炼灰口铸铁、可锻铸铁、球墨铸铁和合金铸铁。

此外，还作为保温炉使用，同前，工频感应炉已代替冲灭炉成为铸造生产方面的主要设备，和冲天炉相比，工频感应炉具有铁水成分和温度易于控制、铸件中的气体与夹杂物的合量低、不污染环境、节约能源和改善了劳动条件等许多优点。

因此，近年来工频感应炉得到迅速发展。

工频感应炉全套设备包括四大部分。

1．炉体部分冶炼铸铁的工频感应炉炉体部分由感应炉(两台，一台用于冶炼，另一台备用)、炉盖、炉架、倾炉油缸、炉盖移动启闭装置等组成。

2．电气部分电气部分由电源变压器、主接触器、平衡电抗器、平衡电容器、补偿电容器和电气控制台等组成。

3．水冷系统冷却水系统包括电容器冷却，感应器冷却和软电缆冷却等。

冷却用水系统是由水泵和循环水池或冷却塔以及管道阀门等组成。

4．液压系统液压系统包括油箱、油泵、油泵电机、液压系统管道与阀门和液压操作台等。

GW系列工频炉本系列GW工频无芯感应熔化炉可供熔化各种碳素钢、铸铁和特种铸铁（炼钢脱氧剂等），增加排烟装置还可熔化铜及铜合金。

本系列熔化炉其额定容量从~10T共七个规格。

特点：1、使用可靠，操作简单，停电时机械方式可用手动倾炉2、熔化速度快，节省能源，且无污染3、金属烧损少，劳动条件好4、电路结构简单，节省场地，易于维护组成：（）炉体：一台/两台；炉前控制柜：一台；主接触器补偿柜：一台；液压站：一台（液压方式）；电器设备：三台，倾炉控制柜：一台（液压方式）水冷电缆：2—4条。

工频无芯感应熔化炉(增强型)在脱氧剂生产的应用GW系列工频无芯感应熔化炉，目前已被广泛使用在许多炼钢脱氧剂生产厂家，并得到广泛的好评。

仅，本溪冶炼厂，就购买我厂GW系列工频无芯感应熔化炉达8套，其中吨工频无芯感应熔化炉（增强功率）有7套，3吨工频无芯感应熔化炉有1套，年产值可达3亿多元，因此我厂生产该种型号电炉在同行业中，作为生产脱氧剂的主要设备，在节能，产量等各方面，为同行业领先者，对生产脱氧剂感兴趣的客户，可带领实地考察，提供生产咨询，和技术上指导。

感应加热淬火工艺参数选择原则一、引言感应加热淬火工艺是一种常用的热处理方法，通过感应加热将金属材料加热至临界温度，然后迅速冷却以提高材料的硬度和强度。

在进行感应加热淬火工艺时，选择合适的工艺参数非常重要。

本文将深入探讨感应加热淬火工艺参数的选择原则，以帮助读者更好地理解和应用该工艺。

二、感应加热淬火工艺参数的分类感应加热淬火工艺参数主要包括感应加热条件和淬火工艺条件两个方面。

其中，感应加热条件包括感应频率、感应电流密度和加热时间；淬火工艺条件包括冷却介质、冷却速度和淬火时间。

三、感应加热条件的选择原则1.感应频率的选择原则–高频率：适用于表面淬火和浅层淬火，具有较高的加热效率和均匀性。

–低频率：适用于深层加热和大尺寸工件，能够提供更高的加热深度，但加热效率较低。

2.感应电流密度的选择原则–适当的电流密度能够提高加热效率和加热速度，但过高的电流密度可能导致材料表面烧伤，过低的电流密度则影响加热效果。

–针对不同材料和工件，应进行试验或参考相关资料确定合适的电流密度范围。

3.加热时间的选择原则–加热时间应根据工件材料和尺寸来确定，过短的加热时间可能导致温度不均匀，过长的加热时间则会浪费能源和时间。

–可通过试验或热处理经验确定合适的加热时间范围。

四、淬火工艺条件的选择原则1.冷却介质的选择原则–冷却介质需要具有足够的热容量和冷却速度，常用的冷却介质有水、油和气体。

–对于不同材料和工件的淬火需求，可选择合适的冷却介质进行处理。

2.冷却速度的选择原则–冷却速度决定了材料的硬化程度，过快或过慢的冷却速度都会影响淬火效果。

–应根据材料的化学成分和热处理要求，选择适当的冷却速度范围。

3.淬火时间的选择原则–淬火时间应根据工件材料和尺寸来确定，过短的淬火时间可能导致材料未完全转变结构，过长的淬火时间则会浪费能源和时间。

–在实际操作中，可以根据试验和经验确定合适的淬火时间范围。

五、感应加热淬火工艺参数选择的考虑因素1.工件材料的性质和要求–不同材料的热导率、比热容和热膨胀系数等性质不同，对感应加热和淬火工艺参数的选择有影响。

管道中频感应加热热处理的优点及应用摘要：我国目前广泛采用中频感应加热炉对钢材和有色金属材料进行加热和热处理，感应加热热处理炉在钢管尤其是石油钢管的调质热处理中得到了应用并不断发展。

近几年，中频感应热处理在电力建设施工现场中厚壁管道焊后热处理中也开始逐渐推广。

本文介绍了现场钢管的中频感应热处理的原理、工艺流程、设备、实施方案以及优势。

该热处理方式加热速度快，效率高；加热温度易于控制，设备损耗少；经该热处理得到的管道接头具有良好的力学性能和使用寿命。

关键词：电力建设；焊后热处理；中频感应中频感应加热炉在钢管尤其是石油钢管的调质热处理方面应用比较广泛。

近年来，为了提高施工质量，降低成本，减少投资，改善劳动条件，中频感应热处理在电力建设施工现场大径厚壁管道接头焊后热处理中也开始逐渐推广。

如在锅炉和汽机房过热、再热蒸汽管道和四大管道中P91/92材质焊接接头的焊后热处理中广泛使用。

一、中频感应加热的原理感应加热的基本原理：中频感应加热的原理与一般电气设备中产生的涡流及涡流引起的发热的原理基本相同，比如家中常见的电磁炉等电气设备基本采用涡流传导给物品加热，感应线圈与被加热物件不直接接触，能量通过电磁感应传递。

常规的远红外加热器是通过加热片对管道进行辐射热传导的，传递速度慢且热量损失严重。

而中频感应加热是利用感应线圈把交流电能传递给要加热的金属管道工件，然后电能在金属管道内部转变为热能，管件本身就是发热源。

有实验证明：电源频率越低，透热深度越深，内外壁温差越小，温度场越均匀。

感应线圈与中频电源之间的连接母线应注意散热，以防止过高的温度而破坏导线的绝缘。

二、中频感应热处理操作过程金属管道焊接热处理使用设备：型号RLPC-7200的中频远红外一体化热处理设备。

该中频热处理装置输入电源为380V三相五线制频率50HZ，中频电源输出频率为1000HZ～2000HZ并联谐振，最大输出总功率为400KW（远红外10×30KW＋中频100KW），中频感应加热线圈采用截面≥100mm2 高温绝缘软铜线，绝缘电压大于交流750V 的电缆线，长度一般为30-60米，能基本满足目前火电厂基建和检修过程中对高合金钢大管径厚壁管的热处理需求。

感应加热设备是可以使金属物体瞬间被加热到所需的任何温度，包括其熔点；不需要象其它加热方式那样，先产生高温后再去加热被它加热的金属物体，可以在金属物中直接产生高温；不但可以使金属物体整体加热，也可以选择性地对每个部位进行局部加热；是一种加热方式的革命，同样是电能加热，它却可以比电炉、电烘箱等节电百分之四十；这就是高频感应加热和中频感应加热的强大优势。

下面我们来看看中频感应加热电源和高频感应加热电源的区别：中频感应加热的原理：工件放到感应线圈内，感应线圈一般是输入中频的空心铜管。

产生交变磁场在工件中产生出同频率的感应电流，这种感应电流在工件的分布是不均匀的，在表面强，而在内部很弱，到心部接近于0，利用这个集肤效应，可使工件表面迅速加热，在几秒钟内表面温度上升到800-1000度，而心部温度升高很小。

中频感应加热电源多数用于工业金属零件表面淬火、金属熔炼、棒料透热等多个领域，是使工件表面产生一定的感应电流，迅速加热零件表面，达到表面迅速加热，甚至透热融化的效果。

中频感应加热以其加热效率高、速度快，可控性好及易于实现机械化、自动化等优点，已在熔炼、铸造、弯管、热锻、焊接和表面热处理等行业得到广泛的应用。

中频感应加热电源优势：1. 加热温度高，而且是非接触式加热2. 加热效率高—节能3. 加热速度快—被加热物的表面氧化少4. 温度容易控制—产品质量稳定，省心5. 可以局部加热—产品质量好，节能6. 容易实现自动控制—省力7. 作业环境好—几乎没有热、噪声和灰尘8. 作业占地少—生产效率高9. 能加热形状复杂的工件、适用面广10.工件容易加热均匀—产品质量好高频感应加热的原理：利用导体在高频磁场作用下产生的感应电流(涡流损耗）、以及导体内磁场的作用磁滞损耗引起导体自身发热而进行加热的。

高频感应加热对金属五金件及工具热处理，各类五金件钎焊、焊接、熔接、钢管铜管焊制，机械零件和汽摩配件淬火，不锈钢退火退磁，棒料锻前烧红透热，推制弯头拉伸及一些特种加热以及小量贵金属和合金的熔化、熔炼等。

GP-20高频感应加热设备使用说明书特别注意事项1．确保用软化的洁净水(纯净水`蒸馏`洁净的自来水)来作冷却水，不要使用江`河`地下水.水温不要超过40℃，否则会导致管道堵塞、结垢，加快机器老化和损坏。

2．感应圈的设计很重要，是获得最佳加热效果的关键，如有问题，请向本公司咨询。

苏州吉宇鹏电源科技有限公司电话:高频感应加热设备系列1．简介本公司的手提式高频感应加热设备是采用国际最先进的电力电子器件和独特的变流控制技术以合理的结构设计而形成的最新高科技产品，从而开辟了感应加热设备的新领域。

其主要优点如下：⑴体积小、重量轻：占地面积小，节省厂房空间⑵特别省电：同样加热速度，用电仅为电子管高频机的三分之一⑶操作简单：几分钟即可学会⑷安装简单：接电源和水即可使用，5分钟即可完成⑸特别安全：无近万伏高压，免除高压触电危险2．产品规格说明产品规格定义：GP－XX YY其中XX为数字，表示设备的最大振荡功率或最大输出功率；YY为英文字母，表示设备的附加功能，这些附加功能含义如下：附加功能YY附加功能说明附加功能功能说明A自动控制型1、加热、保温、冷却三个过程可自动转换2、加热功率、保温功率、加热时间、保温时间、冷却时间五个参数可独立调节3、适合于对加热温度要求比较精确的使用场合，如热处理等B分体式1、高频变压器单独引出，与主机用软线相连，软线长1.5米2、适合于可达性差的应用场合自动流水线或手工现场作业C超高频型输出振荡频率为150－250KHZD锻造加强型100％负载持续率设计，专为锻造不停机使用场合设计一、GP－20（A）（B）系列产品适用范围1．适用于焊接面积在10CM2以内的各种合金刀具、钻头、金刚石工具的快速加热焊接，具有很大范围的适用性，能满足绝大多数刀具、工具的高频感应加热要求。

如焊接面积为10CM2面积刀具，焊接时间为银焊约30－40秒，铜焊约60－100秒。

通过合理的感应圈设计，可以焊接面积在10－20CM2的工件，但焊接时间相对较长，遇此情况，请接受本公司技术咨询。

高频感应加热设备原理
高频感应加热设备是一种利用高频电磁场产生感应电流并通过电阻加热物体的装置。

它基于法拉第电磁感应定律，通过通过高频交流电产生的磁场穿透到工件中，使其表面产生涡流。

涡流在物体内部逐渐衰减，产生电阻热效应将工件加热。

具体来说，高频感应加热设备由三个主要组件构成：高频电源、感应加热线圈和工件。

首先，高频电源产生高频交流电，通常在工频的基础上经过变频调整至数十千赫兹至数兆赫兹的高频率。

这样的高频电源能够产生较强的磁场，用于穿透到感应加热线圈中。

感应加热线圈由大量绕组构成，通过高频电源提供的高频电流，形成变动的磁场。

由于线圈中的导线通电，会产生环绕绕组的磁场，而且这个磁场随着电流的改变而频繁翻转。

当感应加热线圈靠近工件时，线圈中的磁场会穿透到工件内部。

根据法拉第电磁感应定律，工件内部会产生感应电流。

这些感应电流会通过电阻加热效应，使工件本身发热。

感应加热的效果取决于多个因素，包括线圈的形状、材料、电流频率和工件的导电性等。

通过调整这些参数，可以实现对不同材料的加热。

高频感应加热设备主要应用于金属加热、熔化、热处理、焊接
和铸造等领域。

由于其高效、均匀、灵活的加热特性，越来越多的行业开始采用这种加热方法来提高生产效率和产品质量。

感应加热不同频率的特性比较根据设备所输出的交变电流的频率高低不同，可将感应加热技术按工作频率分为五类：低频感应加热，中频感应加热，超音频感应加热，高频感应加热和超高频感应加热。

本文由红外线供应网提供由于交变电流在导体中流动时存在着趋肤效应，即，随着电流的频率升高，电流会趋向于导体的表层流过。

因此，这五种感应加热方式便有了不同的特性。

低频感应加热方式频率最低，频率范围：工频（50HZ）至1KHZ左右，常用的频率多为工频。

相对加热深度最深，加热厚度最大，约10-20mm;。

主要用于对大工件的整体加热、退火、回火和表面淬火等。

中频感应加热方式频率范围：一般1KHZ至20KHZ左右，最常用值是8KHZ左右。

加热深度、厚度约3-10mm。

多用于较大工件，大直径轴类，大直径厚壁管材，大模数齿轮等工件的加热、退火、回火、调质和表面淬火及较小直径的棒材红冲、煅压等。

超音频感应加热方式频率范围：一般20KHZ至40KHZ左右（因为音频频率为20HZ至20KHZ，所以称它为超音频）。

加热深度、厚度，约2-3mm。

多用于中等直径的工件深层加热、退火、回火、调质，较大直径的薄壁管材加热、焊接、热装配，中等齿轮淬火等。

高频感应加热方式频率范围：一般40KHZ至200KHZ左右，常用40KHZ至80KHZ。

加热深度、厚度，约1-2mm。

多用于小型工件的深层加热、红冲、煅压、退火、回火、调质，表面淬火，中等直径的管材加热和焊接、热装配，小齿轮淬火等。

超高频感应加热方式频率相对最高，频率范围：一般200KHZ以上，可高达几十MHZ。

加热深度、厚度最小，约0.1-1mm。

多用于局部的极小部位或极细的棒材淬火、焊接，小型工件的表面淬火等。

本文由红外线供应网提供红外线供应网/ 1。
