福州新北洋BTPX条码打印机标签机的参数

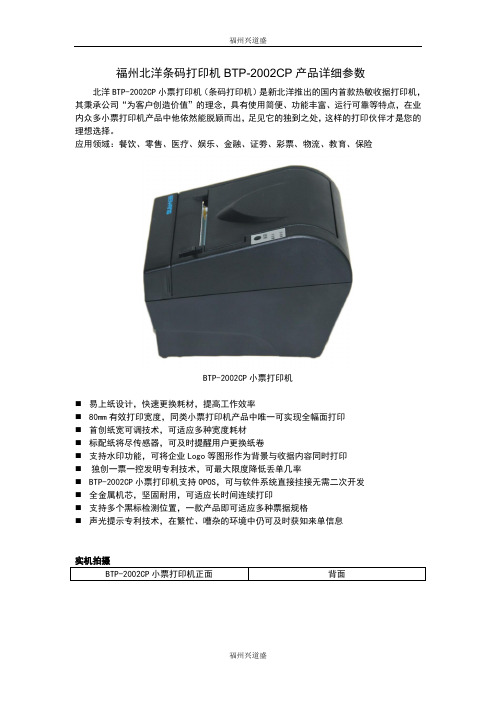

福州北洋条码打印机BTP-2002CP产品详细参数北洋BTP-2002CP小票打印机（条码打印机）是新北洋推出的国内首款热敏收据打印机，其秉承公司“为客户创造价值”的理念，具有使用简便、功能丰富、运行可靠等特点，在业内众多小票打印机产品中他依然能脱颖而出，足见它的独到之处，这样的打印伙伴才是您的理想选择。

应用领域：餐饮、零售、医疗、娱乐、金融、证劵、彩票、物流、教育、保险BTP-2002CP小票打印机⏹易上纸设计，快速更换耗材，提高工作效率⏹80mm有效打印宽度，同类小票打印机产品中唯一可实现全幅面打印⏹首创纸宽可调技术，可适应多种宽度耗材⏹标配纸将尽传感器，可及时提醒用户更换纸卷⏹支持水印功能，可将企业Logo等图形作为背景与收据内容同时打印⏹独创一票一控发明专利技术，可最大限度降低丢单几率⏹BTP-2002CP小票打印机支持OPOS，可与软件系统直接挂接无需二次开发⏹全金属机芯，坚固耐用，可适应长时间连续打印⏹支持多个黑标检测位置，一款产品即可适应多种票据规格⏹声光提示专利技术，在繁忙、嘈杂的环境中仍可及时获知来单信息BTP-2002CP小票打印机打印参数打印方式行式热敏分辨率 203×180DPI打印速度 Max.150mm/s打印宽度 Max.80mm通讯接口串口，并口、USB、以太网、无线局域网（可选）一维条码 UPC-A、UPC-E、EAN-8、EAN-13 、CODABAR、CODE39、ITF 、CODE128、CODE93 字符支持标准 ASCII（12×24）、压缩 ASCII（9×17）、国际字符集、简体中文（24×24）耗材参数介质类型连续纸、黑标纸介质宽度 57.5±0.5、69.5±0.5、76±0.5、80±0.5、82.5±0.5mm介质厚度 0.06～0.07mm纸卷外径 Max.Φ83mm物理参数出纸方式全切、半切、撕离可靠性打印头寿命≥100Km（标准测试条件）切刀寿命≥150万次（标准测试条件）外形尺寸 146（W）×194（D）×144（H）mm重量约2.3Kg钱箱接口可控制1–2路钱箱电源适配器输入 110～240V AC，50/60Hz输出 24V DC，平均电流1.5A环境参数工作环境 5～45℃，20～90%RH（40℃）储存环境 -40～60℃，20～93%RH（40℃）BTP-2002CP小票打印机配置标准配置：串口、电源适配器、通讯线、挡纸板可选配置：并口/USB/以太网/无线局域网接口，打印提示模块、壁挂组件、防水盖、电缆盖。

北洋条码制作及打印操作说明
条码制作及打印
1、打开【BYLabel.exe】程序，选中【创建空标签】，点击【确定】。

2、在出现的【新建标签】对话框中设置标签属性，设置要按照条码纸参数进行设置。

尺寸的宽度和高度为条
码纸的宽度和高度。

其
他参数根据实际进行设
置。

3、打印机的参数设置：
打印机、并口或USB口：按实际型号选择。

纸张类型：标签纸（透射）
打印速度：89mm/s、默认的为102mm/s，为了保证打印的质量，建议调慢速度。

打印浓度：23 。

此值为打印到条码纸上的信息显示的深浅度。

4、设置完标签属性后，会按照设置的参数出现对应的设置界面。

点击【数据库】，选择【设置数据库】。

从【数据库变量】中选择要显示在条码上的信息，点击【确定】。

如果要选择姓名、年级、班级等多项信息时，必须逐个添加，不能同时选中多个进行添加。

考号的制作要选择操作方法与前面的制作文本信息的方法相同。

制作完成后效果：
5、条码的打印：
从【文件】选择【打印】
进行打印的参数设置：
起始标签：从第几条记录开始打。

打印标签数量：一次连续打印多少个标签。

相同标签打印数量：同一个标签一次连续出几个。

新北洋打印机按键与报警说明一、条码打印机系列1．BTP-L42/BTP-L42II2．BTP-2200E/2300E/2200E PLU S/2300EPLU S/2200X3．BTP-L540/L520/L5254．BTP-3200E/3300E5123456712．BSTP-2008磁卡打印机四、嵌入式打印机系列1.BK-T080/T080II2.B T-T080一、条码打印机系列1.BTP-L42/BTP-L42II ◤1）指示灯状态说明2）打印机错误信息与指示灯闪烁对照表3）按键功能说明2.BTP-2200E/2300E/2200E PLU S/2300EPLU S/2200X◤1）指示灯功能说明2）按键功能说明3）指示灯与蜂鸣器①蜂鸣器在下述情况下短鸣一声打印机在开机或软复位正确时；擦除F L ASH成功时；下载字库、位图到F L ASH成功时。

②打印机错误信息与蜂鸣器鸣叫、指示灯闪烁对照表：31YSK-05001 2）按键功能说明3）指示灯与蜂鸣器③蜂鸣器在下述情况下短鸣一声打印机在开机或软复位正确时；擦除F L ASH成功时；下载字库、位图到F L ASH成功时。

4 15.BTP-6200I/6300I/2000KN◤1）指示灯功能说明2）按键功能说明3）液晶功能说明4）指示灯与蜂鸣器⑤蜂鸣器在下述情况下短鸣一声打印机在开机或软复位正确时； 擦除F L ASH成功时；11）指示灯与蜂鸣器状态说明电路将切断打印头电源，并停止打印；打印头停止打印的温度为65℃。

2.BTP-98NPII/98NPIII◤1）指示灯与蜂鸣器状态说明注意：5℃。

3.BTP-1）2）指示灯与蜂鸣器功能说明4.BTP-1）2）5.BTP-N58/N58II/R358/R356II◤1）指示灯功能说明2）指示灯与错误信息说明6.BTP-7.BTP-2002CP/2002CP II/2002CPV◤指示灯与蜂鸣器功能说明1.BST-1)按键操作打印自检样张2)指示灯功能说明3)指示灯报警指示功能说明4)打印浓度调整复印机的打印浓度由按键配置设置，共分为11级，分别为1~11级。

Let u s m ak e th e f utu re w i th S NBC!BTP-L540热敏标签打印机山东新北洋信息技术股份有限公司目录2 3 功能特点应用领域1 应用现状医院和物流企业的烦恼1234现用碳带模式： −安装不便−处理使用完碳带很麻烦 −脏乱−耗材成本过高耗材规格太多，打印机适应能力太差，想换耗材都难物流发货标签打印量大终端PC 接口串并口越来越少，U 口越来越多。

打印机U 口标配的却很少医院和物流企业对打印机的需求期望现实•对无需保存的，不要碳带打印•纸张适应性强•体积小巧，取货员方便携带•可以有USB接口直接使用•无碳带打印机太少，价格太贵•连续和非连续的纸张，只能二者选其一•体积过大过重，不方便带•标配U口打印机较少BTP-L540104mm热敏标签打印机目录2 3 功能特点应用领域1 应用现状无碳带打印方式，节省成本100% off以三级甲等医院在打印输液标签及电子挂号条码为例，每张标签平均高度3cm，每年打印量为100万个标签，总长度大约3万米，一卷300米碳带在35元左右：原碳带成本现碳带成本节省成本￥3500.00 0 ￥3500.00无碳带打印方式，易用环保问题及现状L540的意义•卫生条件要求医生双手需要时刻保持清洁，但碳粉极易沾到手上•物流及医生工作繁忙碳带安装繁杂，用完不易处理耗材适应性强，满足客户的多样化需求•标配2种传感器配置•传感器位置可调•支持智能检验其他品牌•位置不可调•智检不支持自动识别纸张类型一体式反透射传感器超强打印头，适应各种环境超耐磨耐腐蚀抗静电新北洋为具有化学腐蚀性环境的医院药房，以及灰尘和环境恶劣的物流领域，量身定制一款耐磨，耐腐蚀，抗静电的专用打印头，为整机长久运行提供了可靠的保证。

兼容多种指令集BPLA,BPLZ,BPLB适应多种机型北洋斑马ZPLII 立象PPLB●更多选择的理由⏹以太网接口⏹剥离功能⏹并口⏹无线局域网接口⏹切刀⏹中文液晶●未来的产品规划⏹ 外挂切刀⏹ 扩展SD 卡⏹ 蓝牙⏹双面打印⏹ 脱机打印键盘目录2 3 功能特点应用领域1 应用现状物流条码标签打印可以承载物流公司名称、收件人及寄件人等信息，便于查询物流医疗输液卡标签物流标签…………输液卡标签可以承载病人的住院信息和基本身份信息，真正做到对症下药物流应用举例使用安装 打印之前要安装由联邦快递提供的打印驱动光盘，安装后登录联邦快递的网上下单页面，输入发件的基本信息，系统会自动生成快递运单，操作方便快捷。

新北洋打印机新北洋打印机一票一控传菜使用说明目录一、硬件环境配置介绍（设置打印机I P及测试网络通讯） (3)1.1、运行 (3)1.2、中英文语言转换功能 (3)1.3、搜索打印机功能 (3)1.4、设置无线参数 (7)1.5、接口固件升级 (9)1.6、查询设备状态 (10)1.7、打印自检页 (12)1.8、接口复位功能 (13)二、泰能软件配置介绍 (14)2.1、数据库 (14)2.2、设置传菜码 (14)2.3、设置传菜码与商品关联 (15)2.4、启动 PosCashier （或 PosTouchCashier） (16)2.5、修改传菜单 (16)2.6、参数配置（PrintConfig.ini） (19)三、泰能软件使用介绍 (20)3.1、运行打印服务器 (20)3.2、正在处理的数据 (21)3.3、已打印的数据 (22)3.4、打印失败的数据 (23)3.5、打印机状态监控 (24)3.6、错误信息 (25)3.7、环境配置信息 (25)一、硬件环境配置介绍（设置打印机I P及测试网络通讯）1.1、运行双击BYNetWinConfig.exe 运行配置工具软件，弹出配置工具主界面：1.2、中英文语言转换功能界面中语言列表支持简体中文、英文两种语言转换，默认语言是中文。

1.3、搜索打印机功能搜索功能：点击“搜索打印机”按钮，谈出选择搜索协议窗口：UDP协议搜索：JK-E01、JK-E02、JK-W01接口设备网络参数必须与用户电脑主机在同一网段内，JK-W01无线网络必须连接正常；IP地址不能存在冲突。

IPX/SPX协议搜索：JK-E02接口设备网络参数可以与用户电脑不在同一网段，但用户主机必须安装IPX/SPX协议支持，并且属性设置帧类型为“Ethernet 802.3”，网络号设置为“00000000”。

如果IPX协议设置后还搜索不到JK-E02接口打印机，请按照前提条件2）设置主机与JK-E02打印机网络参数在同一网段内，再进行搜索。

条码打印机安装指南产品型号：新北洋BTP-v540产品类型：条码打印机通讯方式：以太网打印介质：热敏打印适配系统：windows XP、windows 7/8/10北京万向新元科技股份有限公司2016新北洋BTP-V540标签打印机安装流程1.打印机网络IP设置1.1.打开打印机网络IP设置工具软件，运行BYNetWinConfig.exe1.2.搜索网络中的已连接打印机，点击【搜索打印机】1.3.设置打印机IP地址，选择搜索到的打印机列表，点击【设置网络参数】，在弹出的画面内输入IP地址和子网掩码，默认IP建议为192.168.3.177，默认网关建议为255.255.255.0，网关设置为空。

进入密码为空。

点击确定，IP的设置完成。

2.安装打印机系统驱动2.1.安装驱动软件运行程序安装包的“Steup.exe”，请仔细阅读相关软件的许可协议，如果接受协议中的所有条款，请点击“我接受所有的条款许可协议”然后点击“下一步”按钮；2.2.设置打印机名称选择安装打印机的类型、名称（在<标签打印机>选项处选择“BTP-V540”），如果要设置该打印机为默认打印机，请选中“设置为默认打印机”按钮，点击下一步；2.3.选择安装方式选择安装方式，选中“典型安装”，点击下一步；2.4.选择操作系统选择当前安装系统类型，点击“下一步”按钮；2.5.设置打印机端口系统默认“LPT1：”位打印机端口，可根据实际使用端口选择安装，这这里我们选择“NET:”,然后在IP处输入地址（按实际分配填写，默认IP为192.168.3.177），点击“安装”按钮；2.6.安装成功提示如下，至此驱动安装成功。

3.设置打印机纸张参数3.1.打印机设置选择BTP-V540打印机，点击右键，选择【属性】3.2.纸张大小设置选择【应用】栏位，在名称V540下输入宽度和高度，建议值为宽600，高400，然后点击【保存纸张大小】3.3.打印首选项设置返回【常规】栏位，选择【打印首选项】按钮，弹出打印首选项设置页面在打印首选项页面，选择【版面】栏位，在纸张大小内选择BTP-V540，点击【确定】保持设置。
