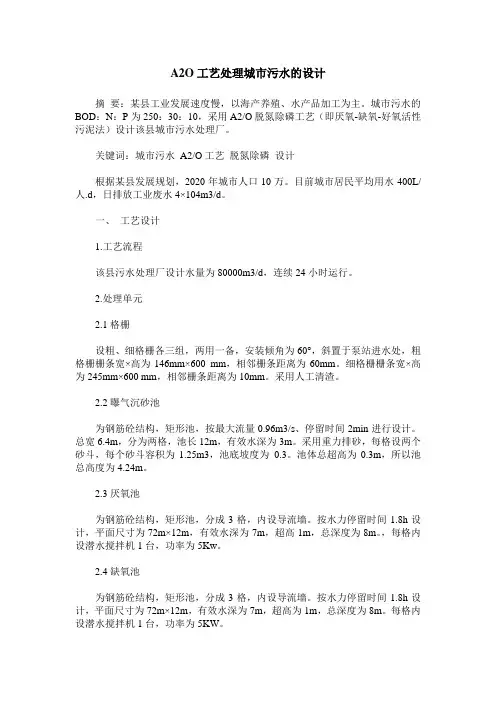

3000吨d城市污水A2O工艺全套贼详细计算书

A2O工艺处理城市污水的设计摘要：某县工业发展速度慢，以海产养殖、水产品加工为主。

城市污水的BOD：N：P为250：30：10，采用A2/O脱氮除磷工艺（即厌氧-缺氧-好氧活性污泥法）设计该县城市污水处理厂。

关键词：城市污水A2/O工艺脱氮除磷设计根据某县发展规划，2020年城市人口10万。

目前城市居民平均用水400L/人.d，日排放工业废水4×104m3/d。

一、工艺设计1.工艺流程该县污水处理厂设计水量为80000m3/d，连续24小时运行。

2.处理单元2.1格栅设粗、细格栅各三组，两用一备，安装倾角为60°，斜置于泵站进水处，粗格栅栅条宽×高为146mm×600 mm，相邻栅条距离为60mm。

细格栅栅条宽×高为245mm×600 mm，相邻栅条距离为10mm。

采用人工清渣。

2.2曝气沉砂池为钢筋砼结构，矩形池，按最大流量0.96m3/s、停留时间2min进行设计。

总宽6.4m，分为两格，池长12m，有效水深为3m。

采用重力排砂，每格设两个砂斗，每个砂斗容积为1.25m3，池底坡度为0.3。

池体总超高为0.3m，所以池总高度为4.24m。

2.3厌氧池为钢筋砼结构，矩形池，分成3格，内设导流墙。

按水力停留时间1.8h设计，平面尺寸为72m×12m，有效水深为7m，超高1m，总深度为8m。

，每格内设潜水搅拌机1台，功率为5Kw。

2.4缺氧池为钢筋砼结构，矩形池，分成3格，内设导流墙。

按水力停留时间1.8h设计，平面尺寸为72m×12m，有效水深为7m，超高为1m，总深度为8m。

每格内设潜水搅拌机1台，功率为5KW。

2.5好氧池为钢筋砼结构，矩形池，分为3个沟段。

按水力停留时间5.4h设计，平面尺寸为72m×36m，有效水深为7m，超高为1m，总深度为8m。

选用转盘曝气机，充氧能力56kg/h，功率为22KW。

A2/O工艺计算说明书1.概述城市污水处理厂的污水主要是来自居民生活污水和市区内的工业废水，该工业废水在排入市政管网之前已经过适当处理，并达到国家二级排放标准，可直接排入污水处理厂进行进一步处理。

该生活污水和工业废水经市政排水管网固定排放口收集。

假定污水中主要是可溶性有机物、氮、磷等，而且有机物的浓度不是特别高，可生化性较好，在处理时需要考虑常规的脱氮除磷。

根据《室外排水设计规范》（GB50014-2006）确定该城区水质特点为：设计水质BOD COD SS TN TPmg/L 240 400 250 40 8污水排放的要求执行《城镇污水处理厂污染物排放标准》（GB 18918-2002）一级B标准，则出水水质特点为：控制指标BOD COD SS TN TP含量（≤mg/L）20 60 20 20 12.工艺选择和评价在活性污泥法中，根据《室外排水设计规范》（GB50014-2006）推荐对于设计流量小于10×104m3/d的城市污水处理厂可以采用氧化沟法、A2/O法进行处理。

由于氧化沟对于脱氮除磷效果不是很好，而且占地比较大。

所以应选用A2/O工艺进行生化处理。

A2/O工艺是污水处理工艺中的应用典范，它由脱氮工艺和除磷工艺综合起来的一种能够起到同步脱氮除磷作用的污水处理工艺。

它是传统活性污泥工艺、生物脱氮除磷工艺的综合体，并具有优良的BOD降解和脱氮除磷的效果，其工程投资低，且有丰富的、可借鉴的设计运行经验，所以在国内外城市污水处理厂经常被采用。

A2/O工艺原理是有机氮通过氨化作用转变为氨氮，好氧下继续发生硝化转变为亚硝态氮和硝态氮，含有硝态氮与原污水一起从好氧池流到进行反硝化脱氮作用的缺氧区；磷在厌氧条件下被聚磷菌释放，在好氧区又被聚磷菌吸收，达到除磷目的；污染物在好氧区被氧化降解，去除COD和BOD5。

根据A2/O脱氮除磷工艺主要设计参数来考查该城区污水是否可采用A2/O 工艺。

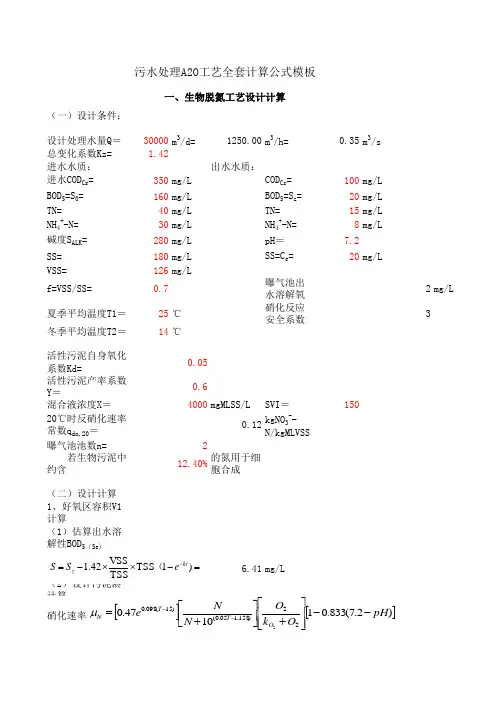

（一）设计条件：设计处理水量Q＝30000m 3/d=1250.00m 3/h=0.35m 3/s总变化系数Kz= 1.42进水水质：出水水质：进水COD Cr =350mg/L COD Cr =100mg/L BOD 5=S 0=160mg/L BOD 5=S z =20mg/L TN=40mg/L TN=15mg/L NH 4+-N=30mg/L NH 4+-N=8mg/L 碱度S ALK =280mg/L pH＝7.2SS=180mg/L SS=C e =20mg/LVSS=126mg/L f=VSS/SS=0.7曝气池出水溶解氧2mg/L 夏季平均温度T1＝25℃硝化反应安全系数3冬季平均温度T2＝14℃活性污泥自身氧化系数Kd=0.05活性污泥产率系数Y＝0.6混合液浓度X＝4000mgMLSS/LSVI＝15020℃时反硝化速率常数q dn,20＝0.12kgNO 3--N/kgMLVSS曝气池池数n=2 若生物污泥中约含12.40%的氮用于细胞合成（二）设计计算1、好氧区容积V1计算（1）估算出水溶解性BOD 5（Se)6.41mg/L（2）设计污泥龄计算硝化速率一、生物脱氮工艺设计计算污水处理A2O工艺全套计算公式模板=-⨯⨯-=-)1TSS TSSVSS42.1kt z e S S （[][])2.7(833.011047.022)158.105.0()15(098.02pH O k O N N eO T T N --⎥⎥⎦⎤⎢⎢⎣⎡+⎥⎦⎤⎢⎣⎡+=--μ低温时μN(14)＝0.247d -1硝化反应所需的最小泥龄θc m = 4.041d 设计污泥龄θc =12.122d（3）好氧区容积V 1=7451.9m 3好氧区水力停留时间t 1=5.96h2、缺氧区容积V 2（1）需还原的硝酸盐氮量计算微生物同化作用去除的总氮=7.11mg/L被氧化的氨氮＝进水总氮量-出水氨氮量-用于合成的总氮量＝24.89mg/L所需脱硝量＝进水总氮量-出水总氮量-用于合成的总氮量＝17.89mg/L需还原的硝酸盐氮量N T ＝536.56kg/d（2）反硝化速率q dn,T ＝q dn,20θT-20＝(θ为温度系数，取1.08）0.076kgNO 3--N/kgMLVSS（3）缺氧区容积V 2＝2534.1m 3缺氧区水力停留时间t 2=V 2/Q= 2.03h 3、曝气池总容积V ＝V 1+V 2＝9986.0m 3系统总污泥龄＝好氧污泥龄+缺氧池泥龄＝16.24d4、碱度校核每氧化1mgNH 4+-N需消耗7.14mg碱度；去除1mgBOD 5产生0.1mg碱度；)1()(01c d V c K X S S Q Y V θθ+-=VT dn T X q N V ,21000⨯=)1()(124.00c d W K S S Y N θ+-=每还原1mgNO 3--N产生3.57mg碱度；剩余碱度S ALK1=进水碱度-硝化消耗碱度+反硝化产生碱度+去除BOD 5产生碱度＝181.53mg/L>100mg/L(以 CaCO 3计）5、污泥回流比及混合液回流比（1）污泥回流比R 计算＝80001.2混合液悬浮固体浓度X（MLSS）＝4000mg/L 污泥回流比R＝X/（X R -X)=100%(一般取50～100％）（2）混合液回流比R 内计算总氮率ηN ＝（进水TN-出水TN）/进水TN＝62.50%混合液回流比R 内＝η/(1-η)=167%6、剩余污泥量（1）生物污泥产量1525.5kg/d(2)非生物污泥量P S P S ＝Q（X 1-X e ）＝1020kg/d (3)剩余污泥量ΔX ΔX＝P X +P S ＝2545.5kg/d设剩余污泥含水率按99.20%计算7、反应池主要尺寸计算（1）好氧反应池mg/L (r为考虑污泥在沉淀池中停留时间、池深、污泥厚度等因素的系数，取r SVIX R 610==+-=c d X K S S YQ P θ1)(0设2座曝气池，每座容积V单＝V/n=3725.96m3曝气池有效水深h=4m 曝气池单座有效面积A单＝V单/h=931.49m2采用3廊道，廊道宽b=6m曝气池长度L＝A单/B=51.7m 校核宽深比b/h= 1.50校核长宽比L/b=8.62曝气池超高取1m，曝气池总高度H=5m（2）缺氧池尺寸设2座缺氧池，每座容积V单＝V/n=1267.05m3缺氧池有效水深h= 4.1m 缺氧池单座有效面积A单＝V单/h=309.04m2缺氧池长度L＝好氧池宽度＝18.0m 缺氧池宽度B＝A/L=17.2m8、进出水口设计（1）进水管。

A2O工艺计算书一、概述A2O 工艺（AnaerobicAnoxicOxic，厌氧缺氧好氧）是一种常用的污水处理工艺，具有同步脱氮除磷的功能。

该工艺通过在不同的反应区域创造不同的环境条件，使微生物能够有效地去除污水中的有机物、氮和磷等污染物。

本计算书将对 A2O 工艺的主要设计参数进行计算，以确定工艺设备的尺寸和运行参数。

二、设计基础数据1、设计处理水量：＿____m³/d2、进水水质：COD（化学需氧量）：＿____mg/LBOD₅（五日生化需氧量）：＿____mg/LTN（总氮）：＿____mg/LTP（总磷）：＿____mg/LNH₃N（氨氮）：＿____mg/L3、出水水质要求：COD：＿____mg/LBOD₅：＿____mg/LTN：＿____mg/LTP：＿____mg/LNH₃N：＿____mg/L三、反应池容积计算1、厌氧池容积（V₁）厌氧池水力停留时间（HRT₁）一般取 1 2 h，本次设计取 15 h。

V₁＝ Q × HRT₁其中，Q 为设计处理水量。

计算可得：V₁＝＿____m³2、缺氧池容积（V₂）缺氧池水力停留时间（HRT₂）一般取 2 4 h，本次设计取 3 h。

V₂＝ Q × HRT₂计算可得：V₂＝＿____m³3、好氧池容积（V₃）好氧池水力停留时间（HRT₃）一般取 4 8 h，本次设计取 6 h。

V₃＝ Q × HRT₃计算可得：V₃＝＿____m³四、污泥负荷计算1、好氧池污泥负荷（Ns）Ns ＝（L₀ Le）× Q ／（XV₃）其中，L₀为进水 BOD₅浓度，Le 为出水 BOD₅浓度，X 为混合液悬浮固体浓度（MLSS），一般取 2500 4000 mg/L，本次设计取 3000 mg/L。

计算可得：Ns ＝＿____kg BOD₅/（kg MLSS·d）2、校核污泥龄（θc）θc ＝ 1 ／ Ns计算可得：θc ＝＿____d五、混合液悬浮固体浓度（MLSS）计算1、好氧池 MLSS（X）X ＝R × ρ × 10³ ／ SVI其中，R 为污泥回流比，一般取 50% 100%，本次设计取 70%；ρ 为回流污泥浓度，一般取 8000 12000 mg/L，本次设计取 10000 mg/L；SVI（污泥体积指数）一般取 70 150 mL/g，本次设计取 100 mL/g。

一、工艺流程二、主要设计参数三、设计计算A2/O工艺计算项目设计流量(m3/d)COD (mg/l)BOD5 S0(mg/l)TSS（mg/l)VSS(mg/l)进水40000320160150105出水602020（活性污泥法）（1）判断是否可采用A2O法（用污泥负荷法）COD/TN=9.142857143>8TP/BOD5=0.025<0.06符合要求(2) 有关设计参数0.132、回流污泥浓度X R=66003、污泥回流比R=1004、混合液悬浮固体浓度X=RX R/(1+R)33005、混合液回流比R内TN去除率ηtx=(TN0-TN e)/TN0×100%=57混合液回流比R内＝ηTN/(1-ηTN)×100%=133取R内＝200（3）反应池容积V,m3V=QS0/NX=14918.41m3反应池总水力停留时间：t=V/Q=0.37(d)=8.88(h)各段水力停留时间和容积：厌氧：缺氧：好氧＝1：1：3厌氧池水力停留时间t厌= 1.78(h)池容V厌＝2983.7(m3)缺氧池水力停留时间t缺= 1.78(h)池容V缺＝2983.7(m3)好氧池水力停留时间t好= 5.33(h)池容V好＝8951(m3)(4)校核氮磷负荷，kgTN/(kgMLSS·d)好氧段总氮负荷=Q·TN0/（XV好）＝0.0473961[kgTN/(kgMLSS·d)]厌氧段总磷负荷=Q·T P0/（XV厌）＝0.0162499[kgTP/(kgMLSS·d)] (5)剩余污泥量△X，kg/d△X=P x+P sP x=YQ(S0-S e)-k d VX R1、BOD5污泥负荷N=Ps=(TSS-TSS c)*50%取污泥增殖系数Y=0.6污泥自氧化率k d=0.05将各值代入：P x=1637kg/dPs=2600kg/d△X=4237kg/d(6)碱度校核每氧化1mgNH3-N需消耗碱度7.14mg；每还原1mgNO3--N产生碱度3.57mg；去除1mgBOD5产生碱度剩余碱度SΔLK1＝进水碱度-硝化消耗碱度+反硝化产生碱度+去除BOD5产生碱度假设生物污泥中含氮量以12.40%计，则：每日用于合成的总氮202.98kg/d即，进水总氮中有 5.07mg/l用于合成。

A 2/O 工艺生化池设计一、设计最大流量Q max=73500m 3/d=3062.5 m 3/h=0.850 m 3/s二、 进出水水质要求表1 进出水水质指标及处理程度三、 设计参数计算①. BOD 5污泥负荷N=0.14kgBOD 5/(kgMLSS ·d)②. 回流污泥浓度X R =10 000mg/L③. 污泥回流比R=50%④. 混合液悬浮固体浓度（污泥浓度）L mg X R R X R /3.3333100005.015.01=⨯+=+=⑤. TN 去除率%5.51%1009.30159.30%1000e 0=⨯-=⨯-=TN TN TN TN η⑥. 内回流倍数%2.1061062.0515.01515.01==-=-=ηηR四、A 2/O 曝气池计算①. 反应池容积330425264.425253333.30.1407273500NX S Q m m V ≈=⨯⨯=•=②. 反应水力总停留时间h h d t 1492.1358.07350042526Q V ≈====③. 各段水力停留时间和容积厌氧：缺氧：好氧＝1：1：4厌氧池停留时间h t 33.21461=⨯= ，池容37.70874252661m V =⨯=；缺氧池停留时间h t 33.21461=⨯= ，池容37.70874252661m V =⨯=；好氧池停留时间h t 34.91464=⨯= ，池容36.283504252664m V =⨯=。

④. 校核氮磷负荷好氧段TN 负荷为：()d kgMLSS kgTN N ⋅=⨯⨯=••/024.06.8350233339.3073500V X T Q 30厌氧段TP 负荷为：()d kgMLSS kgTN P ⋅=⨯⨯=••/017.07.708733334.573500V X T Q 10① 剩余污泥量：X ∆,(kg/d)s X P P X +=∆式中：()v X V K S S Q Y P d e X ⨯⨯⨯--⨯⨯=0%50)(⨯⨯-=Q TSS TSS P e s取污泥增值系数Y=0.5，污泥自身氧化率05.0=d K ，代入公式得：()75.03.342526.005.001.03.0735005.0⨯⨯⨯--⨯⨯=X P=5395kg/d()d kg P S /5.10657%50735001.03.0=⨯⨯-=则：d kg P P X s X /5.160525.106575395=+=+=∆湿污泥量：设污泥含水率P=99.2% 则剩余污泥量为：h m d kg P W Q s /6.83/6.20061000)992.01(5.16052%100)1(3==⨯-=⨯-=⑤. 反应池主要尺寸反应池总容积：V=425263m设反应池2组，单组池容积：V 单 =3212632m V= 有效水深5m ，则：S 单=V 单/5=4252.62m取超高为1.0m ，则反应池总高m H 0.60.10.5=+= 生化池廊道设置：设厌氧池1廊道，缺氧池1廊道，好氧池4廊道，共6条廊道。

一.A 2/O 工艺设计参数 1.设计最大流量Q max=l ,5000m 3/d=625 m 3/h=0.174 m 3/s表1进出水水质指标及处理程度CODCrB0D5 NH3-N SS 磷酸盐（以Pil ）进水水质（mg/L ） 250 100 30 150 5 出水水质（mg/L ） 40 20 10 20 0.5 处理程度（％）84%80%67%87%90%3. 设计参数计算©• BOD5污泥负荷N=0.13kgBOD 5/(kgMLSS • d)X R =9 OOOmg/LR=50%④ •混合液悬浮固体浓度（污泥浓度）⑤ •设 MLVSS/MLSS=0.75 ⑥ •挥发性活性污泥浓度X v = 0.75 X =0.75x3000 = 2250 mg/L⑦.NH3-N 去除率30 _xl00% =x 100 % = 66.7%30⑧.内回流倍数e0.667 r 小 HIIR =-------------=1-0.667 = 2°^ 即 2°°%4. A2/O 曝气池计算② •回流污泥浓度③ •污泥回流比0.51 + 0.5x9OOO = 3OOO 〃7g/厶V = Q1 S(): NXjooooxioo_2564/n30.13x3000② .反应水力总停留时间V 2564…t = — = ----------- = 0.26J = 6.15/? Q 10000各段水力停留时间和容积 厌氧：缺氧：好氧=1： 1： 4厌氧池停留时间如=丄x6.15=1.025A,池容人=1x2564=427.3/??； 66缺氧池停留时间G =-x6.15=1.025/?,池容匕小=-x2564=427.3/?z 3； 6 64 4 ,好氧池停留时间b =-X 6.15=4.1/7,池容= — x2564=1709.3〃,。

6 6 ④ .反应池有效深度取超高为1.0m, ⑤ .反应池有效面积®.生化池廊道设置设厌氧池1廊道，缺氧池1廊道，好氧池4廊道，共6条廊道。

( 1 )反应器内 MLSS 浓度取 MLSS 浓度 X=3000mg/L ，回流污泥浓度 X R=9000mg/L( 2 )求硝化的比生长速率( 3 )求设计 SRT d (污泥龄)( 4 )好氧池停留时间( 5 )好氧池面积( 6 )生物固体产量( 7 )比较求由氮氧化成的硝酸盐数量( 1 )内回流比 IR( 2 )缺氧池面积( 1 )厌氧池容积( 1 )设计最大需氧量 AORAOR= 除去 BOD 需氧量—剩余污泥当量 +消化需氧量—反硝化产氧量( 2 )供气量的计算采用 STEDOC300 型橡胶膜微孔曝气器，敷设于距池底 0.2m 处，淹没水深4.8m ，氧转移效率 30% ，计算温度定为30℃。

氧在蒸馏水中的溶解度：( 3 )曝气器计算在每一个廊道中每平方米中该设置一个曝气器，一个曝气池的总面积 360m2 。

故曝气池中的微孔曝气器数量 N=360 个。

这里采用 STEDOC300 型橡胶膜微孔曝气器，其主要性能参数见下：校核每一个曝气头的供气量( 4 )空压机的选择空气管路中总压力损失按 5KPa 计算故空压机所需压力 P 为:1.45m ×1m) ，一根据所需压力和供气量，采用两台 RD-125 型罗茨鼓风机(用一备。

( 1 )厌、缺氧区搅拌器取搅拌能量 5w/m3 ，故厌、缺氧区所需能量为 :选用两台 DOTO 15 型低速潜水推流器。

( 2 )内回流泵内回流比 IR=132% ，故内回流流量 Qr 为：( 1 )反应池廊道布置A/A/O 反应池采用 4 廊道设计，好氧池两个廊道，缺氧池和厌氧池共两个廊道，有效水深 5m ，每一个廊道宽 5m ，大 36m( 2 )出水堰堰上水头 h。

a2o污水处理工艺设计.docx1. 摘要本文档旨在介绍a2o污水处理工艺设计的流程和要点。

涉及工艺设计的基本概念、设计目标、设计步骤和设计内容等方面的内容。

2. 引言2.1 目的设计A2O污水处理工艺的目的是实现对污水进行高效处理，达到环保标准，减少对自然环境的污染。

2.2 背景随着城市化进程的加速，污水处理工艺的重要性日益凸显。

A2O 工艺作为一种高效的处理工艺，在水处理领域得到了广泛应用。

3. 设计原则3.1 沉淀污泥回流原则在A2O工艺中，沉淀池的沉淀污泥需要回流，以提高处理效率和降低污泥产生量。

3.2 氮磷除去原则A2O工艺通过控制氧化段和缺氧段的氧浓度，实现对氮磷成分的高效去除。

4. 设计步骤4.1 工艺流程设计根据实际情况确定A2O工艺的处理流程，并对流程进行优化。

4.2 设计计算根据设计流量、进水水质和出水要求等参数进行设计计算，确定各处理单元的尺寸和工艺参数。

5. 设计内容5.1 进水预处理单元设计包括格栅除污、沉砂池等，用于去除大颗粒悬浮物和污泥。

5.2 水力学设计根据流量和水质要求，设计好各处理单元的水力学参数，保证污水在处理过程中的均匀流动。

6. 结论本文对A2O污水处理工艺设计的要点进行了详细介绍，指导工程师在实际工程中进行设计和施工，并达到预期的处理效果。

附件：1. A2O工艺设计参数表2. A2O工艺设计流程图法律名词及注释：1. 污水处理法：指对排放的污水进行处理的法律规定和标准。

2. 环保标准：指国家对污水处理后排放的水质要求。

---1. 摘要本文档详细介绍了a2o污水处理工艺设计的全过程，包括工艺选型、工艺流程设计、处理单元设计和计算等方面的内容。

2. 引言2.1 目的本文档的目的是为工程师提供一个全面的A2O污水处理工艺设计参考，他们进行高效的污水处理工程设计。

2.2 背景A2O工艺是一种先进的污水处理工艺，通过集成了好氧、缺氧和厌氧等过程，能够有效地去除污水中的氮磷等有害物质。

1、缺氧池、好氧池(曝气池)的设计计算： （1）、设计水量的计算由于硝化和反硝化的污泥龄和水力停留时间都较长，设计水量应按照最高日流量计算。

Q K Q •=式中：Q ——设计水量，m 3/d ； Q ——日平均水量，m 3/d ；K ——变化系数；（2）、确定设计污泥龄C θ需反硝化的硝态氮浓度为e e 0-)S -.05(S 0-N N N O =式中：N ——进水总氮浓度，mg/L ；0S ——进水BOD 值【1】，mg/L ； e S ——出水BOD 值，mg/L ； e N ——出水总氮浓度，mg/L ；反硝化速率计算S N K Ode =计算出de K 值后查下表选取相应的V V D /值，再查下表取得C θ值。

反硝化设计参数表（T=10~12℃）（3）、计算污泥产率系数Y【2】]072.1θ17.01072.1θ102.0-6.075.0[)15-()15-(00T C T C S X K Y •+•+=式中：Y ——污泥产率系数，kgSS/kgBOD ； K ——修正系数，取9.0=K ；0X ——进水SS 值mg/L;T ——设计水温，与污泥龄计算取相同数值。

然后按下式进行污泥负荷核算：)-(θ00e C S S S Y S L •=式中：S L ——污泥负荷，我国规范推荐取值范围为0.2~0.4kgBOD/(kgMLSS •d)。

活性污泥工艺的最小污泥龄和建议污泥龄表（T=10℃）【3】单位：d（4）、确定MLSS(X)MLSS(X)取值通过查下表可得。

反应池MLSS 取值范围取定MLSS(X)值后，应用污泥回流比R 反复核算XX XR R -=310007.0ER t SVI X ו=式中：R ——污泥回流比，不大于150%；E t ——浓缩时间，其取值参见下表。

浓缩时间取值范围（5）、计算反应池容积XS S Y Q V e C 1000)-(θ240=计算出反应池容积V 后，即可根据V V D /的比值分别计算出缺氧反应池和好氧反应池的容积。

A 2/O 工艺生化池设计一、设计最大流量Q max=73500m 3/d=3062.5 m 3/h=0.850 m 3/s二、 进出水水质要求表1 进出水水质指标及处理程度三、 设计参数计算①. BOD 5污泥负荷N=0.14kgBOD 5/(kgMLSS ·d)②. 回流污泥浓度X R =10 000mg/L③. 污泥回流比R=50%④. 混合液悬浮固体浓度（污泥浓度）L mg X R R X R /3.3333100005.015.01=⨯+=+=⑤. TN 去除率%5.51%1009.30159.30%1000e 0=⨯-=⨯-=TN TN TN TN η⑥. 内回流倍数%2.1061062.0515.01515.01==-=-=ηηR四、A 2/O 曝气池计算①. 反应池容积330425264.425253333.30.1407273500NX S Q m m V ≈=⨯⨯=•=②. 反应水力总停留时间h h d t 1492.1358.07350042526Q V ≈====③. 各段水力停留时间和容积厌氧：缺氧：好氧＝1：1：4厌氧池停留时间h t 33.21461=⨯= ，池容37.70874252661m V =⨯=；缺氧池停留时间h t 33.21461=⨯= ，池容37.70874252661m V =⨯=；好氧池停留时间h t 34.91464=⨯= ，池容36.283504252664m V =⨯=。

④. 校核氮磷负荷好氧段TN 负荷为：()d kgMLSS kgTN N ⋅=⨯⨯=••/024.06.8350233339.3073500V X T Q 30厌氧段TP 负荷为：()d kgMLSS kgTN P ⋅=⨯⨯=••/017.07.708733334.573500V X T Q 10① 剩余污泥量：X ∆,(kg/d)s X P P X +=∆式中：()v X V K S S Q Y P d e X ⨯⨯⨯--⨯⨯=0%50)(⨯⨯-=Q TSS TSS P e s取污泥增值系数Y=0.5，污泥自身氧化率05.0=d K ，代入公式得：()75.03.342526.005.001.03.0735005.0⨯⨯⨯--⨯⨯=X P=5395kg/d()d kg P S /5.10657%50735001.03.0=⨯⨯-=则：d kg P P X s X /5.160525.106575395=+=+=∆湿污泥量：设污泥含水率P=99.2% 则剩余污泥量为：h m d kg P W Q s /6.83/6.20061000)992.01(5.16052%100)1(3==⨯-=⨯-=⑤. 反应池主要尺寸反应池总容积：V=425263m设反应池2组，单组池容积：V 单 =3212632m V= 有效水深5m ，则：S 单=V 单/5=4252.62m取超高为1.0m ，则反应池总高m H 0.60.10.5=+= 生化池廊道设置：设厌氧池1廊道，缺氧池1廊道，好氧池4廊道，共6条廊道。

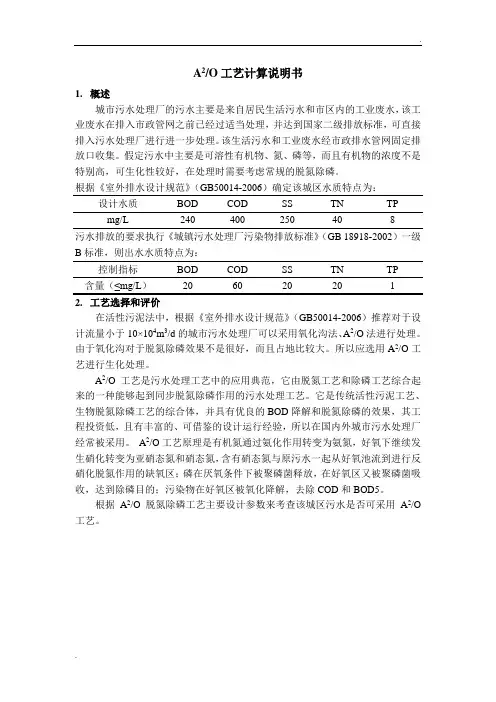

A2O计算说明书-CAL-FENGHAI.-(YICAI)-Company One1A2/O工艺计算说明书1.概述城市污水处理厂的污水主要是来自居民生活污水和市区内的工业废水，该工业废水在排入市政管网之前已经过适当处理，并达到国家二级排放标准，可直接排入污水处理厂进行进一步处理。

该生活污水和工业废水经市政排水管网固定排放口收集。

假定污水中主要是可溶性有机物、氮、磷等，而且有机物的浓度不是特别高，可生化性较好，在处理时需要考虑常规的脱氮除磷。

根据《室外排水设计规范》（GB50014-2006）确定该城区水质特点为：设计水质BOD COD SS TN TPmg/L240400250408污水排放的要求执行《城镇污水处理厂污染物排放标准》（GB 18918-2002）一级B标准，则出水水质特点为：控制指标BOD COD SS TN TP含量（≤mg/L）2060202012.工艺选择和评价在活性污泥法中，根据《室外排水设计规范》（GB50014-2006）推荐对于设计流量小于10×104m3/d的城市污水处理厂可以采用氧化沟法、A2/O法进行处理。

由于氧化沟对于脱氮除磷效果不是很好，而且占地比较大。

所以应选用A2/O工艺进行生化处理。

A2/O工艺是污水处理工艺中的应用典范，它由脱氮工艺和除磷工艺综合起来的一种能够起到同步脱氮除磷作用的污水处理工艺。

它是传统活性污泥工艺、生物脱氮除磷工艺的综合体，并具有优良的BOD降解和脱氮除磷的效果，其工程投资低，且有丰富的、可借鉴的设计运行经验，所以在国内外城市污水处理厂经常被采用。

A2/O工艺原理是有机氮通过氨化作用转变为氨氮，好氧下继续发生硝化转变为亚硝态氮和硝态氮，含有硝态氮与原污水一起从好氧池流到进行反硝化脱氮作用的缺氧区；磷在厌氧条件下被聚磷菌释放，在好氧区又被聚磷菌吸收，达到除磷目的；污染物在好氧区被氧化降解，去除COD和BOD5。

根据A2/O脱氮除磷工艺主要设计参数来考查该城区污水是否可采用A2/O 工艺。

A2O污水处理工艺计算A2O污水处理工艺计算1.引言污水处理是一项重要的环境保护工作，而A2O污水处理工艺是一种高效、节能的处理方式。

本文将介绍A2O污水处理工艺的计算方法。

2.A2O污水处理工艺概述A2O污水处理工艺全称为Anaerobic-Anoxic-Oxic（厌氧-缺氧-好氧）工艺，它将厌氧、缺氧和好氧三个阶段结合在一起，通过微生物的作用将有机物质和氮磷等物质转化为无害物质。

A2O污水处理工艺具有处理效率高、设备占地面积小和操作成本低等特点，广泛应用于城市污水处理厂。

3.A2O污水处理工艺计算方法3.1 污水处理量计算污水处理量是指单位时间内进入处理系统的污水量，一般以m^3/d（立方米/天）为单位。

根据实际情况，可以通过以下公式计算污水处理量：污水处理量 = 污水流量 × 时间3.2 污水COD浓度计算污水COD（化学需氧量）浓度是污水中有机物质的浓度指标，一般以mg/L（毫克/升）为单位。

可以通过水质监测数据获得污水COD浓度。

3.3 污水氮磷浓度计算污水中的氮和磷是污水处理过程中需要关注的重要参数，可以通过水质监测数据获得污水中氮磷的浓度。

3.4 A2O工艺计算参数A2O污水处理工艺中，需要计算的主要参数有：厌氧段反应器的容积和水量缺氧段反应器的容积和水量好氧段反应器的容积和水量曝气装置的曝气量混合液回流比具体的计算方法可以根据实际情况和工艺要求进行计算。

4. 污水处理效果评估A2O污水处理工艺的处理效果可以通过以下指标进行评估：污水COD去除率污水氨氮去除率污水总磷去除率通过监测实际运行数据，可以计算以上指标，评估A2O工艺的处理效果。

5. 结论A2O污水处理工艺是一种高效、节能的处理方式，通过适当的计算方法和参数调整，可以实现良好的污水处理效果。

在实际工程中需要根据污水特性和工艺要求进行具体的计算和评估，以确保工艺运行正常和达到预期的处理效果。

以上就是A2O污水处理工艺的计算方法和应用介绍，希望对您有所帮助。

1、缺氧池、好氧池(曝气池)的设计计算：（1）、设计水量的计算由于硝化和反硝化的污泥龄和水力停留时间都较长，设计水量应按照最高日流量计算。

式中：Q——设计水量，m3/d；Q——日平均水量，m3/d；K——变化系数；反硝化设计参数表（T=10~12℃）（4）、确定MLSS(X) MLSS(X)取值通过查下表可得。

反应池MLSS取值范围式中：V——厌氧反应池容积，m3。

A3、曝气量的计算：（1）、实际需氧量的计算式中：2O ——实际需氧量，kgO 2/d ； C O ——去除含碳有机物单位耗氧量，包括BOD 降解耗氧量和活性污泥衰减耗氧量，kgO 2/kgBOD ；t S ——BOD 去除量，kg/d ；ht N ——硝化的氨氮量，kg/d ；ot N ——反硝化的硝酸盐量，kg/d 。

其中，去除含碳有机物单位耗氧量C O 按下式计算： 【4】式中：K N ——进水凯氏氮【5】浓度，mg/L ；he N ——要求出水氨氮浓度，mg/L 。

当有反硝化时，需硝化的氨氮量ht N 按下式计算：反硝化的硝酸盐量ot N 按下式计算：（2）、标准需氧量的计算由于上述方法计算出的需氧量是在实际水温，气压和混合液溶解氧浓度的污水中的需氧量，而充氧设备的充氧能力是在水温20℃、一个大气压、溶解氧为零的清水中测定的，为了选择充氧设备，必须将实际需氧量换算成标准需氧量。

标准需氧量按下式计算：式中：T ——最热日反应池平均水温，取值与计算C O 时相同，℃；α——修正系数，我国规范建议值为0.85α=；β——修正系数，我国规范建议值为0.9=β；S C ——标准条件下清水中的饱和溶解氧，2.9C =S mg/L ；【3】当每日进水总BOD 值在1200~6000kg/d 时，按内插法取值；当V D /V 值在表中数值之间，也按内插法取值。

当设计温度不是10℃时，需自行计算。

其计算方法如下：式中：CO θ——硝化泥龄，及好氧泥龄，d ；F ——安全系数，当进水总BOD ≤1200kg/d 时，F=1.8；当进水总BOD ＞6000kg/d 时，F=1.45；当1200kg/d ＜进水总BOD ＜6000kg/d 时，采用插值法。
