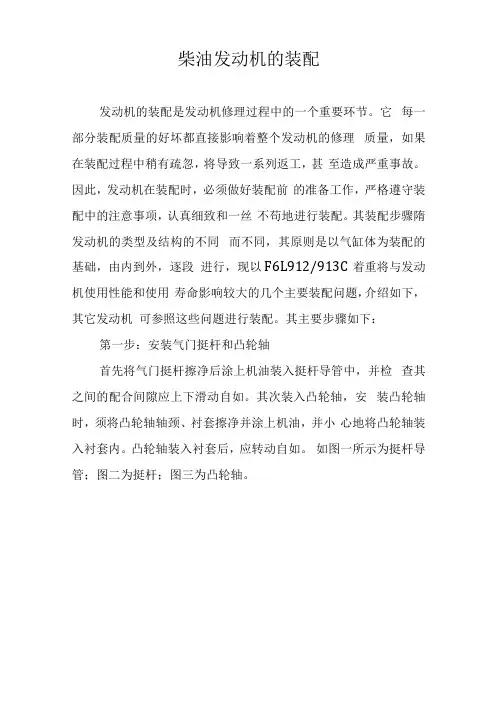

柴油发动机的装配发动机的装配是发动机修理过程中的一个重要环节。
它每一部分装配质量的好坏都直接影响着整个发动机的修理质量,如果在装配过程中稍有疏忽,将导致一系列返工,甚至造成严重事故。
因此,发动机在装配时,必须做好装配前的准备工作,严格遵守装配中的注意事项,认真细致和一丝不苟地进行装配。
其装配步骤隋发动机的类型及结构的不同而不同,其原则是以气缸体为装配的基础,由内到外,逐段进行,现以F6L912/913C着重将与发动机使用性能和使用寿命影响较大的几个主要装配问题,介绍如下,其它发动机可参照这些问题进行装配。
其主要步骤如下:第一步:安装气门挺杆和凸轮轴首先将气门挺杆擦净后涂上机油装入挺杆导管中,并检查其之间的配合间隙应上下滑动自如。
其次装入凸轮轴,安装凸轮轴时,须将凸轮轴轴颈、衬套擦净并涂上机油,并小心地将凸轮轴装入衬套内。
凸轮轴装入衬套后,应转动自如。
如图一所示为挺杆导管;图二为挺杆;图三为凸轮轴。
图一图二图三第二步:安装曲轴安装曲轴时,用压缩空气吹净气缸体各主油道,并保持畅通和擦净各道轴承及曲轴主轴颈。
如(图四)所示,在缸体里,装上主轴承的上轴瓦(注意对正油孔或定位凸榫),以及第一道主轴承座两端的两个不带凸肩的止推垫片(注意有油槽的一面朝向曲轴的止推面)。
并在轴承的轴瓦上涂上一层机油后,把曲轴安放在轴承内,然后按记号装上盖内装有下轴承瓦的主轴承盖,如图(图五)为主轴承盖,在第一道轴承盖两侧装上带凸肩的止推垫片,再装上主轴承盖固定螺栓。
(图四)按照主轴承螺栓预紧力矩为30N.m,再拧紧60°+45°从中间主轴承开始拧,然后逐次向两边拧紧的方法,分三次均匀拧紧,曲轴安装以后应能用手使之轻快地回转。
(图六)为曲轴。
(图五)(图六)注意:在每次拧紧一道轴承盖的固定螺栓时,应同时检查各道轴承的间隙(0.05-0.108mm )o其检查方法是每最后一次拧紧一道路轴承时,转动曲轴一次,以转动曲轴扭力的大小判断其松紧程度。

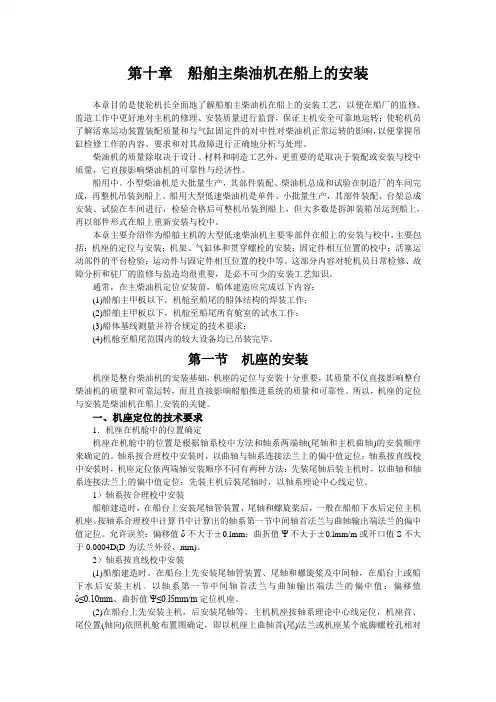

第十章船舶主柴油机在船上的安装本章目的是使轮机长全面地了解船舶主柴油机在船上的安装工艺,以便在船厂的监修、监造工作中更好地对主机的修理、安装质量进行监督,保证主机安全可靠地运转;使轮机员了解活塞运动装置装配质量和与气缸固定件的对中性对柴油机正常运转的影响,以便掌握吊缸检修工作的内容、要求和对其故障进行正确地分析与处理。
柴油机的质量除取决于设计、材料和制造工艺外,更重要的是取决于装配或安装与校中质量,它直接影响柴油机的可靠性与经济性。
船用中、小型柴油机是大批量生产,其部件装配、柴油机总成和试验在制造厂的车间完成,再整机吊装到船上。
船用大型低速柴油机是单件、小批量生产,其部件装配、台架总成安装、试验在车间进行,检验合格后可整机吊装到船上,但大多数是拆卸装箱吊运到船上,再以部件形式在船上重新安装与校中。
本章主要介绍作为船舶主机的大型低速柴油机主要零部件在船上的安装与校中,主要包括:机座的定位与安装;机架、气缸体和贯穿螺栓的安装;固定件相互位置的校中;活塞运动部件的平台检验;运动件与固定件相互位置的校中等。
这部分内容对轮机员日常检修、故障分析和驻厂的监修与监造均很重要,是必不可少的安装工艺知识。
通常,在主柴油机定位安装前,船体建造应完成以下内容:(1)船舶主甲板以下,机舱至船尾的船体结构的焊装工作;(2)船舶主甲板以下,机舱至船尾所有舱室的试水工作;(3)船体基线测量并符合规定的技术要求;(4)机舱至船尾范围内的较大设备均已吊装完毕。
第一节机座的安装机座是整台柴油机的安装基础,机座的定位与安装十分重要,其质量不仅直接影响整台柴油机的质量和可靠运转,而且直接影响船舶推进系统的质量和可靠性。
所以,机座的定位与安装是柴油机在船上安装的关键。
一、机座定位的技术要求1.机座在机舱中的位置确定机座在机舱中的位置是根据轴系校中方法和轴系两端轴(尾轴和主机曲轴)的安装顺序来确定的。
轴系按合理校中安装时,以曲轴与轴系连接法兰上的偏中值定位;轴系按直线校中安装时,机座定位依两端轴安装顺序不同有两种方法:先装尾轴后装主机时,以曲轴和轴系连接法兰上的偏中值定位;先装主机后装尾轴时,以轴系理论中心线定位。
机械装配工艺作业指导书作业前准备(1)作业资料:包括总装配图、部件装配图、零件图、物料BOM表等,直至项目结束,必须保证图纸的完整性、整洁性、过程信息记录的完整性。
(2)作业场所:零件摆放、部件装配必须在规定作业场所内进行,整机摆放与装配的场地必须规划清晰,直至整个项目结束,所有作业场所必须保持整齐、规范、有序。
(3)装配物料:作业前,按照装配流程规定的装配物料必须按时到位,如果有部分非决定性材料没有到位,可以改变作业顺序,然后填写材料催工单交采购部。
(4)装配前应了解设备的结构、装配技术和工艺要求。
1基本规范(1)机械装配应严格按照设计部提供的装配图纸及工艺要求进行装配,严禁私自修改作业内容或以非正常的方式更改零件。
(2)装配的零件必须是质检部验收合格的零件,装配过程中若发现漏检的不合格零件,应及时上报。
(3)装配环境要求清洁,不得有粉尘或其它污染,零件应存放在干燥、无尘、有防护垫的场所。
(4)装配过程中零件不得磕碰、切伤,不得损伤零件表面,或使零件明显弯、扭、变形,零件的配合表面不得有损伤。
(5)相对运动的零件,装配时接触面间应加润滑油(脂)。
(6)相配零件的配合尺寸要准确。
(7)装配时,零件、工具应有专门的摆放设施,原则上零件、工具不允许摆放在机器上或直接放在地上,如果需要的话,应在摆放处铺设防护垫或地毯。
(8)装配时原则上不允许踩踏机械,如果需要踩踏作业,必须在机械上铺设防护垫或地毯,重要部件及非金属强度较低部位严禁踩踏。
联接方法(1) 螺栓联接A.螺栓紧固时,不得采用活动扳手,每个螺母下面不得使用1个以上相同的垫圈,沉头螺钉拧紧后,钉头应埋入机件内,不得外露。
B.一般情况下,螺纹连接应有防松弹簧垫圈,对称多个螺栓拧紧方法应采用对称顺序逐步拧紧,条形连接件应从中间向两方向对称逐步拧紧。
C.螺栓与螺母拧紧后,螺栓应露出螺母1-2个螺距;螺钉在紧固运动装置或维护时无须拆卸部件的场合,装配前螺丝上应加涂螺纹胶。
机型:
工程编号:
卡编号:
柴油机机座总体装配作业指导书
(适用第台)
编制:校对:审核:批准:会签:
技术科.
作业指导书1.装配前的准备
(1)、施工前应备齐有关资料
产品图纸及技术文件。
操作工艺书。
金属结构焊接清单。
产品检验项目要求。
(2)、熟悉有关图样,工艺文件及工装夹具的使用性能。
(3)、施工场地及必要的工具准备和其他准备。
选择合适的装配平台及平台四周设备。
平台不平度≤2mm(10m范围)
工装设备应定期检测并随时修正。
(4)复核上道零件,检查零件毛坯状态是否满足工艺要求,检验要素:
①合格炉批号钢印标记。
②厚度,外形。
零件外形与设计允许差:
重要尺寸≯1mm
次要尺寸≯2mm
在不违反设计,不影响产品功能时,按下述标准执行:
③切割边及坡口质量
柴油机机架部件装配工艺指导共19页第4页应去除气割残渣,氧化皮及锐变毛刺,零件坡口角度允许一般为+2.5度
④钢板不平度(≤2mm)
⑤氧-乙炔切割
要求符合HD48029-89柴油机焊接件表面质量要求。
2、装配
(1)、装配顺序按操作工艺
(2)、接头清锈
焊接接头及边缘15mm——25mm范围内,应在装配前清锈。
(3)、点焊
材料:与焊接要求相同,使用▲E5015、Φ3.2焊条▲或▲GFL-71,Φ1.4▲(焊条在焊接前必须按照要求进行烘干,储存)。
规格:间距300-400mm,长度70mm。
位置:按操作工艺,如操作工艺未予规定,则点焊位置一般应保证安装零件位置的准确,对清根焊缝的点焊,一般应在第二面焊接一侧。
柴油机机架部件装配工艺指导共19页第5页要求:保留在正式焊缝内的点焊质量要求同达底牌,必须具有足够的熔透深度,没有夹渣气孔裂纹等缺陷,点焊两端头不能过高,以便正式焊缝的过渡,否则必须进行修磨。
(注意:应避免在钢板上造成引弧麻点)。
(4)、没有特别说明,划线误差≯0.5mm。
(5)、焊缝装配间隙公差局部允差≯3mm(不包括焊接收缩余量)。
(6)、注意零件硬印标记,如遇有可能被覆盖和加工掉,则需另选合适位置补丁。
(7)、未标注安装要求的零件,装配实际位置与理论位置(划线位置)的偏差为±2mm。
(8)、拆除加强后的焊接处,应磨平,如凹陷应补平磨光。
3、校正
采用机械或火工(氧——乙炔焰)方法进行校正。
(包括整体机座、机架)
注意:整体校正时:①应拆除临时加强,使机座,机架处于自由状态。
②应尽量避免加热焊缝及焊缝周围20mm范围,特别是不能用水急冷。
③校正时,被校正钢板温度不能过高。
4、检验
(1)检验工作分为自检、互检及专职检验。
柴油机机架部件装配工艺指导共19页第6页
凡产品工艺上规定的检验项目,在提交专检前,必须进行自检,互检并做好记录。
凡产品工艺上未规定的检验项目,均进行自检、互检。
如检验员有疑问,可进行抽检。
(2)、装配过程检验
A、零件尺寸的正确性。
B、焊缝坡口形式,尺寸,间隙的正确性。
C、焊缝区清除锈污的要求。
D、安装尺寸的正确性及余量的要求,并进行必要的记录。
E、压板(或紧固件)固定的可靠性。
F、安装零件范围及状态的正确性。
G、点焊质量。
H、零件自由边缘及表面的粗糙度。
I、加强材料的可靠。
J、零件钢印标记的正确性及完整性。
(3)、结构完整性检验
A、结构完工尺寸的测量,并进行必要的记录。
(机加工零件厚度,经划线测量,局部厚度偏差允许为6%板厚,以正公差2mm为佳)。
B、结构安装的完整性,正确性。
C、自由边缘及表面光洁度质量。
D、焊缝质量及清理工作。
机座总体装配
第一阶段总装
一、平台划线
1、检验装配平台的水平度。
要求:6*12m范围内不平度±2mm
2、在平台上划出机座安装线
包括(1)、轴承座安装线及开档线
(2)、横腹板厚度线及侧板安装线
(3)、底安装线面版
注意:(1)、各缸加放0.5mm焊接收缩余量。
(2)、简图尺寸已包括所需的机加工余量。
要求:(1)、所有中心线的尺寸误差±0.5mm。
(2)、各安装线尺寸误差≤1mm。
3、平台划线提交验收。
(1)、各中心线及安装线的完整性。
(2)、各中心线尺寸允差≤0.5mm。
(3)、各安装线尺寸允差≤0.5mm。
(4)、角尺寸允差≤0.5mm
(5)、对角线尺寸允差≤2mm。
(插入图片)
二、装配定位。
1、吊装定位面板零件10/1,47/1。
(1)、准备面板零件,检验零件的外形尺寸及坡口。
注意:因机座是倒装,应将面板反向安装。
安装2mm反变形。
(2)、将零件置于平台上。
(3)、按平台划线驳在二零件上。
A、缸中心线
B、横腹板厚度线
C、侧板安装线
2、左右面板划线提交自检。
要求:各尺寸允差≤0.5mm。
3、装配在定位各轴承座部件。
(1)、检验各轴承座部件的外形尺寸,包括组件合件内部筋板。
(2)、按照平台划线,装配定位各轴承座部件。
注意:轴承座前后方向!要求:A、从中间向两端依次进行逐档定位。
B、腹板与面板紧贴,局部间隙≯2mm。
C、轴承座中心线安装允许≤0.5mm。
D、轴承座垂直度允差≤0.5mm。
(包括横腹板上的法兰零件),横腹板垂直度允差≤1mm。
E、在相邻轴承座之间加工艺撑筋,调整距离。
F、定位焊
G、安装组合件,注意组合件里面筋板零件。
4、安装定位侧板部件22/1,23/1。
(1)、检验零件尺寸、坡口及其平整度。
(2)、按平台划线安装侧板。
从中间向两端逐档进行定位,先进行侧板与面板之间的定位焊,再进行侧板的横腹板之间的定位焊。
5、吊装底板零件11/1,52/1,5/5.
(1)、检验零件的外形尺寸及坡口。
底板厚度ρ=45mm
(2)、底板划线。
划出各零件的安装线。
A、缸中心线
B、轴承座中心线及横腹板厚度线。
中心线最好能延伸到外侧面上。
C、侧板安装
注意:轴承座垂直度允差≤1mm。
安装允差≤1mm
高度尺寸1683mm 允差≤1mm
(3)、底板划线提交自主检验,各中心线允差≯0.5mm
(4)、检查各横腹板与底板链接处的位置的正确性,必要时适当修正。
(5)、定位焊:从中间向两端逐档进行定位,先定位底板与轴承座,再定位侧板与底板。
6、安装定位推力端端挡板21/2,57/1,及加强32/2,33/3.
7、安装自由端法兰零件28/1,29/1,30 及螺塞65/
三、检验。
1、提交装油底壳前的装配自检、互检、专检并记录。
(1)外形尺寸,确保机加工余量。
(2)各档开档尺寸及中心线允差≤0.5mm
(3)对角线挠度≤3mm
2、焊前提交船级社、船东检验。
3、第一阶段焊接。
(按焊接工艺)、
4、提交检验,目检以及无损探伤。
5、补焊、校正。
第二阶段总装
一、平台划线,检验各缸收缩余量、相关加工余量尺寸等并记录
二、安装油底壳零件及零星零件。
1、安装油底壳零件24/1,法兰39/2,周围搭子零件40/12,内部隔板封板25/1,,26/1,45/1。
(1)、按油底壳零件样板检验油底壳外形尺寸。
(2)、按机座实际长度及参考零件图划出油底壳的长度余量。
(3)、按100部套图纸在油底壳上划线。
(4)、以上划线提交自检、互检后开孔。
(5)、在油底上安装法兰39/2,周围搭子零件40/12
(6)、按图纸高度尺寸安装油底壳到机座上,并安装封板零件25/2,26/1,45/1.
三、检验
1、油底壳安装提交检验。
2、焊接,打磨
3、油底壳焊缝提交密性试验。
4、机座提交结构完整性检验。
要求:
(1)、外形尺寸,确保机加工余量及加工后板厚要求。
(2)、对角线挠度不大于3mm。
(3)、零件完整性。
(4)、表面质量。
5、提交船级社、船东检验。
6、进行退火前的划线并提交检验。
7、消除应力退火,同事注意对螺孔进行火泥保护。
8、退火后焊缝进行磁粉探伤复验并提交船检、船东检验,及肉眼检查。
9、拆除工艺加强。
10、喷丸油漆并检验。
