油浸式变压器取油样的工作过程

变压器新绝缘油取样试验记录好啦，今天咱们来聊聊变压器的新绝缘油取样试验。

你可能会问，啥是绝缘油？简单来说，它就是变压器的“保护伞”，不光能防止电流泄漏，还能帮助散热。

说实话，变压器可真是个“吃重”的家伙，没有它，咱们的电力系统就跟无头苍蝇似的，乱得一团糟。

你想，变压器里要是没了这个绝缘油，那可真是“岂有此理”，就像没了水的鱼，根本活不下去。

咱们今天的重头戏就是取样试验。

这个过程可不能马虎，得小心翼翼，像是在处理一个珍贵的宝贝。

得准备好取样工具，瓶子、手套，一个都不能少。

这时候，心里要想着“安全第一”，毕竟咱们可不想一不小心把油洒得满地都是，那可就丢人了。

来，准备好了，就像在演一场戏，先给自己来个自我鼓励，“你行的！”在变压器旁边，看到那金灿灿的绝缘油，简直就像是太阳下的黄金。

小心翼翼地将取样瓶打开，心里那个激动啊，仿佛要挖到宝藏一样。

倒油的时候，注意不要让空气进瓶子，这样才能保证取到的样本纯净。

每一滴都得珍惜，就像数钱一样，得稳稳当当。

油的颜色和清澈程度，都是重要指标，差不多就像审美，颜色深浅都能反映出它的健康状态。

可别小看这小小的样本，里面可是蕴藏了整个变压器的秘密。

取完样，接下来就是检测了。

把油样送到实验室，简直就像送孩子上学，心里那叫一个忐忑。

实验室里，机器“咕咕”作响，像是在说：“快来看看，我要给你答案！”一会儿功夫，结果就出来了。

油的绝缘强度、介质损耗因子，都是在一瞬间就揭晓了它的“身世”。

如果一切正常，心里总算是松了口气，像是中了彩票一样的快乐。

要是结果不理想，那就得好好想想对策了。

绝缘油可不是闹着玩的，稍有不慎，变压器就可能出现故障，甚至危及整个电力系统的安全。

这个时候，得赶紧分析原因，像个侦探一样，寻找问题的根源。

是不是油品质量不好，还是取样时不够细心？咱们可不能掉以轻心，毕竟一根电缆出问题，整个系统就像多米诺骨牌一样，瞬间崩塌。

试验记录可是非常重要的，不可或缺。

得把每一个细节都记录下来，像是在写日记一样，把这次取样的经历、观察到的每个变化、实验结果都详细记录。

变压器油色谱分析试验步骤与方法变压器操作规程压器油色谱分析技术已经成为发觉油浸变压器早期故障隐患、故障后分析故障性质与部位等的有效手段之一，油浸变压器的状态检修完全能够以油色谱数据作为依据。

试验对压器油色谱分析技术已经成为发觉油浸变压器早期故障隐患、故障后分析故障性质与部位等的有效手段之一，油浸变压器的状态检修完全能够以油色谱数据作为依据。

试验对变压器定期进行油色谱分析是特别必要也是特别紧要的，它可以在不停电的情况下快速有效地发觉变压器内部的潜匿性故障及缺陷。

特别是对过热性、放电性和绝缘破坏性故障等，不管故障发生在变压器的什么部位，都能很好地反映出来。

气相色谱法也有确定的局限性，如很难判定故障的精准部位，甚至还会由于误判而造成不必要的检修。

油色谱分析的原理变压器大多接受油纸复合绝缘，当内部发生潜匿性故障时，油纸会因受热分解产生烃类气体。

含有不同化学键结构的碳氢化合物有着不同的热稳定性，绝缘油随着故障点的温度上升依次裂解产生烷烃、烯烃和炔烃。

在正常情况下，充油电气设备内的绝缘油及有机绝缘材料，在过热或电的作用下会渐渐老化和分解，产生少量的低分子烃类气体和一氧化碳及二氧化碳气体，这些气体大部分溶解于油中。

当充油电气设备内部存在潜匿性过热和放电性故障时，就会加快这些气体的产生速度，随着故障的进展，分解出的气体形成气泡在油中对流、扩散，并不断溶解在油中。

故障气体的构成及含量与故障类型和故障严重程度关系紧密。

因此，在变压器、互感器等充油设备运行过程中，定期做油的色谱分析，能尽早发觉设备内部的潜匿性故障，以避开设备发生故障或造成更大的损失。

变压器油色谱分析试验步骤与方法1.取油样方法一般对于变压器油色谱分析试验可在设备运行时进行取油样。

取样前要保证设备不存在负压的情形。

取油样使用的玻璃注射器必需经密封检查试验合格，取样时从设备下部的取样阀门取油样，在特别情况下，也可以从其他取样部位取样，但是所取的油样必需能够代表油箱本体的油。

编号：Q/XXX XX变电站X#油浸式变压器取油样及油质XX试验作业指导书（试行本）批准：年月日审核：年月日编写：年月日作业负责人：作业时间年月日时至年月日时xx供电公司XX工区Word文档仅供参考1适用范围本作业指导书适用于XXX变电站XXkV油浸式＃XX主变取油样及油质XX试验2引用文件DL 408—91 《电业安全工作规程》DL/T 596—1996 《电力设备预防性试验规程》（第十三章）GB/T 7595—2000 《运行中变压器油质量标准》《安徽电网电力设备预防性试验规程》GB7598-87（比色法）GB7599-87（BTB法）GB/T261-83（闭口杯法）GB7600-87（库仑法）GB/T6541-86（圆环法）GB/T5654-85液体绝缘材料介质损耗因数tgδ测量DL429.9-91（平面电极）Word文档仅供参考GB/T5654-85液体绝缘材料体积电阻率的测量GB/T7623-1998（气相色谱测定法）DL423—91绝缘油中含气量的测试方法（真空压差法）3.准备工作3.1人员要求3.2取油样所需工器具（根据现场工作需要确定使用数量）Word文档仅供参考3.3试验所需仪器仪表和工具（根据试验项目需要确定使用数量）Word文档仅供参考Word文档仅供参考4.设备取油样工作的危险点及预控措施4.1油样试验工作的危险点及预控措施Word文档仅供参考4.2人员分工Word文档仅供参考5.开工5.1设备取油样程序及标准5.2试验项目及试验标准Word文档仅供参考Word文档仅供参考Word文档仅供参考Word文档仅供参考Word文档仅供参考5.3竣工Word文档仅供参考6.工作总结7.作业指导书执行情况评估Word文档仅供参考变压器油试验报告变压器油色谱分析报告单位。

500KV变压器油务处理工艺及内部检查标准油浸式变压器，主要靠充在变压器箱体内的变压器油绝缘。

主变现场安装主要进行附件安装、油务相关的处理和内部检查等内容，而变压器油务处理好坏关系对变压器绝缘性能起着关键的作用，下面简单介绍主变绝缘油处理过程。

一、准备工作1.1布置现场，包括油罐（总计200吨）、滤油机、真空泵（150L/S）、敷设油管、设置好围栏、铺好胶皮、技术文件等。

1.2准备好滤油、抽真空等施工电源，电源电缆截面为：3×95mm2+1×70mm2，100米。

1.3 除下图准备的主要工器具，还要准备油管连接法兰、正压表（0-0.1MPa）及常用检修工器具。

（真空滤油机）（真空泵）（油罐）（钢丝油管51*58mm）（减压阀）（胶管）（麦式真空仪）（专用工具三通）二、修前试验2.1取变压器本体内绝缘油进行化验微水、色谱分析、耐压试验、介损等试验；（做色谱取样）（做耐压、介损取样）序号项目周期要求检验方法投运前运行中1 水份mg/L 1年500KV：≤10220KV：≤15110KV及以下：≤20500KV：≤15220KV：≤25110KV及以下：≤35GB/T7600-1987或GB/T7601-19872Tanδ（90℃）％3年500KV：≤0.7220KV及以下：≤1.0500KV：≤2.0220KV及以下：≤4.0GB/5654-19853 击穿电压KV 3年500KV：≥60110、220KV：≥4035KV及以下：≥35500KV：≥50110、220KV：≥3535KV及以下：≥30GB/T507-1986或DL/T429.9-19854 色谱分析①新投运及大修后投运：500KV：1、4、10、30天220KV：4、10、30天110KV：4、30天②运行中：500KV：3个月220KV：6个月35KV、110KV：1年③必要时①新装变压器油中H2与烃类气体含量任一项不宜超过下列数值：总烃：20、H2：10、C2H2：0；②运行变压器油中H2与烃类气体含量任一项不宜超过下列数值：总烃：150、H2：150、C2H2：5（35KV～220KV）、1（500KV）；③烃类气体总和的产气速率大于6ml/d（开放式）和12 ml/d（密封式），或者相对产气速率大于10％/月则认为设备有异常①总烃包括CH4、C2H4、C2H6和C2H2四种气体；②溶解气体组分含量有增长趋势时，可结合产气速率判断，必要时缩短周期；③总烃含量低的设备不宜采用相对产气速率进行判断④新投运的变压器应有投运前的测试数据3.1 用洁净的注放油管将真空滤油机的进油口与油箱的排油孔（Ф50）相连、出油口与油灌之间连接好。

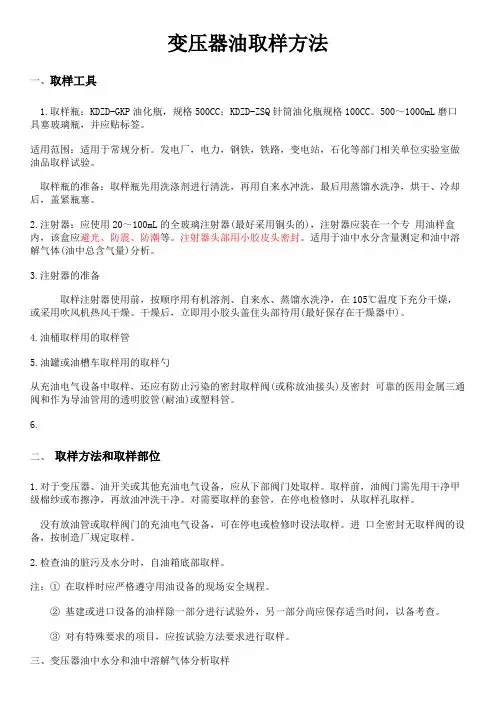

变压器油取样方法一、取样工具1.取样瓶：KDZD-GKP油化瓶，规格500CC；KDZD-ZSQ针筒油化瓶规格100CC。

500～1000mL磨口具塞玻璃瓶，并应贴标签。

适用范围：适用于常规分析。

发电厂，电力，钢铁，铁路，变电站，石化等部门相关单位实验室做油品取样试验。

取样瓶的准备：取样瓶先用洗涤剂进行清洗，再用自来水冲洗，最后用蒸馏水洗净，烘干、冷却后，盖紧瓶塞。

2.注射器：应使用20～100mL的全玻璃注射器(最好采用铜头的)，注射器应装在一个专用油样盒内，该盒应避光、防震、防潮等。

注射器头部用小胶皮头密封。

适用于油中水分含量测定和油中溶解气体(油中总含气量)分析。

3.注射器的准备取样注射器使用前，按顺序用有机溶剂、自来水、蒸馏水洗净，在105℃温度下充分干燥，或采用吹风机热风干燥。

干燥后，立即用小胶头盖住头部待用(最好保存在干燥器中)。

4.油桶取样用的取样管5.油罐或油槽车取样用的取样勺从充油电气设备中取样，还应有防止污染的密封取样阀(或称放油接头)及密封可靠的医用金属三通阀和作为导油管用的透明胶管(耐油)或塑料管。

6.二、取样方法和取样部位1.对于变压器、油开关或其他充油电气设备，应从下部阀门处取样。

取样前，油阀门需先用干净甲级棉纱或布擦净，再放油冲洗干净。

对需要取样的套管，在停电检修时，从取样孔取样。

没有放油管或取样阀门的充油电气设备，可在停电或检修时设法取样。

进口全密封无取样阀的设备，按制造厂规定取样。

2.检查油的脏污及水分时，自油箱底部取样。

注：① 在取样时应严格遵守用油设备的现场安全规程。

② 基建或进口设备的油样除一部分进行试验外，另一部分尚应保存适当时间，以备考查。

③ 对有特殊要求的项目，应按试验方法要求进行取样。

三、变压器油中水分和油中溶解气体分析取样取样方法：1. 取样的要求a.油样应能代表设备本体油，应避免在油循环不够充分的死角处取样。

一般应从设备底部的取样阀取样，在特殊情况下可在不同取样部位取样。

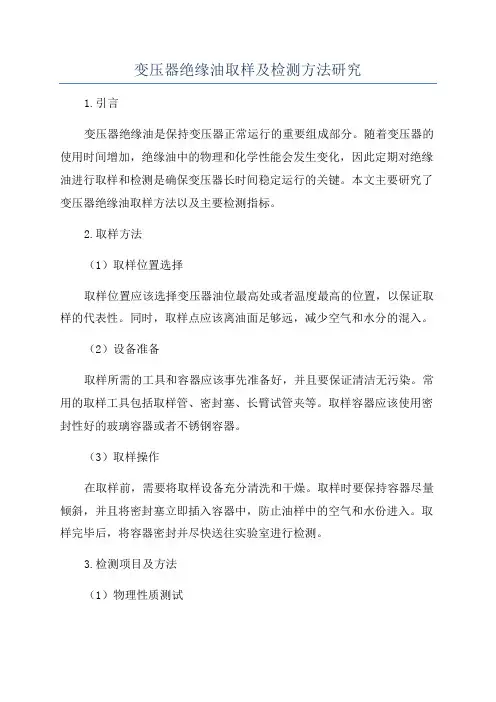

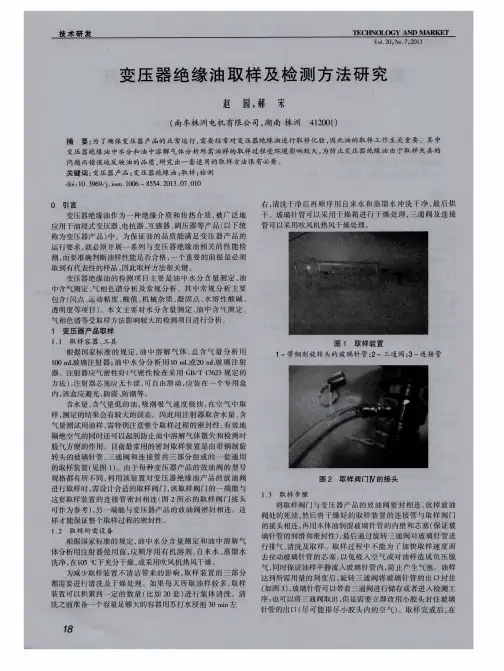

变压器绝缘油取样及检测方法研究1.引言变压器绝缘油是保持变压器正常运行的重要组成部分。

随着变压器的使用时间增加，绝缘油中的物理和化学性能会发生变化，因此定期对绝缘油进行取样和检测是确保变压器长时间稳定运行的关键。

本文主要研究了变压器绝缘油取样方法以及主要检测指标。

2.取样方法（1）取样位置选择取样位置应该选择变压器油位最高处或者温度最高的位置，以保证取样的代表性。

同时，取样点应该离油面足够远，减少空气和水分的混入。

（2）设备准备取样所需的工具和容器应该事先准备好，并且要保证清洁无污染。

常用的取样工具包括取样管、密封塞、长臂试管夹等。

取样容器应该使用密封性好的玻璃容器或者不锈钢容器。

（3）取样操作在取样前，需要将取样设备充分清洗和干燥。

取样时要保持容器尽量倾斜，并且将密封塞立即插入容器中，防止油样中的空气和水份进入。

取样完毕后，将容器密封并尽快送往实验室进行检测。

3.检测项目及方法（1）物理性质测试物理性质测试主要包括油的外观、颜色、气味、密度、黏度、闪点以及水分含量等。

其中，外观、颜色、气味是通过直接观察和嗅觉感知进行评价；密度可以通过密度计进行测量；黏度可以通过粘度计进行测量；闪点可以通过闪点仪进行测量；水分含量可以通过库仑滴定法或者红外溶剂法进行测量。

（2）电性能测试电性能测试主要包括介电强度、功率因数、损耗因数和绝缘电阻等指标。

其中，介电强度和绝缘电阻可以通过交流耐压试验进行测量；功率因数和损耗因数可以通过绝缘油色谱仪进行测量。

（3）化学成分测试化学成分测试主要包括酸值、中性化试验、柴油试验等指标。

酸值可以通过酸值计进行测量；中性化试验可以通过滴定法进行测量；柴油试验可以通过柴油试验仪进行测量。

4.结论绝缘油取样及检测是变压器保护和维护工作中的重要环节。

通过正确的取样方法和完善的检测项目，可以及时了解绝缘油的变化状况，并采取相应的措施以维护变压器的正常运行。

变压器油的取样办法(1)为了进行变压器油的实验，有必要对变压器油采样。

取样作业应在单调的晴天进行。

采样时所用的容器和采样办法，对能否实在地反映油的实习质最具有直接影响。

做耐压实验的油样不该少于0.5kg，简化实验的油样不该少于1kg。

(2)采样容器运用0.5kg或1kg容量的广口磨砂玻璃塞的无色玻璃瓶。

一次应采2一3瓶，以别离供剖析和实验用。

采样时应贴上标签，留神油样称谓、来历、取样日期、取样人、气候状况及别的材料。

(3)采样容器运用前，应以汽油、番笕液或别的除油污的溶剂(如磷酸三钠)洗净，再用清水冲刷至不呈碱性并运用水从瓶壁上能均匀流下时接连。

终究再用蒸馏水洗刷数次。

洗净的采样容器放人105℃的烘箱中烘干，冷却后将瓶塞盖紧，在运用前不得翻开。

(4)取样后，用洁净的纸或布将玻璃塞处包扎健旺，以防脏物及水分沽污瓶口。

(5)室外采样要在晴天或湿度小的单调气候进行，采样时应谨防雨雪或沙尘等杂物侵入。

(6)对储油设备中的油，采样前一般应静置8h以上;在作业中的变压器上采样，则不需静置。

(7)采样前后，运用洁净或不带毛头的细布，将取样口周围揩擦洁净。

(8)中选用作业中变压器的油样时，应从油箱下部的放油阀门或取样阀门先放出底部积存的污油约2kg，以清洁放油孔，然后再取油样。

(9)中选用变压器抵偿的新油及刚过滤的油样时，应通过充沛静置后，才调选用油样。

(10)在从没有放油管(或油样活门)的小型变压器取样时，可在其不作业时用玻璃管等插人变压器中，以抽取底部的油样，也可用换油的办法来替代取样。

(11)从油箱中采样时，在翻开桶盖后，用洗净并单调过的玻璃管刺进油中，一同用拇指压紧管口，待插人后松开拇指，使油进入管中，再用拇指压紧管口，提出玻璃管，一面旋转，一面放出管中的油，以洗刷采样管，如此重复进行2次，然后罗致油样。

(12)在成批油桶内采样，应按油桶总数的5%挑选样品，但不该少于2桶。

在整批小型提桶或瓶内采样，应按总桶(瓶)数的2%选用样品。

变压器本体取油样步骤及注意事项变压器是电力系统中的重要设备，为了确保其安全运行和正常使用，定期进行变压器油样检测是必不可少的。

下面将详细介绍变压器本体取油样的步骤及注意事项。

取油样步骤：1.准备工作：a.检查变压器油位，确保油面高于最低油位线；b.确定取油样位置，并将取样设备准备好；c.准备好标志、试管、取样容器、密封螺帽等工具。

2.清洁工作：a.对取样设备进行彻底清洁，确保无油污、灰尘等杂质；b.检查所有工具的清洁程度，确保不会对油样造成污染。

3.取样前准备：a.关闭变压器的油位刻度盘或油位量具的进油阀门；b.使用干净的、无水的纸巾擦拭变压器进油接口，确保干燥无尘；c.将试管或取样容器插入进油接口者，清洁并用天平称量准备好的试管。

4.取油样：a.打开变压器进油接口的油刻度盘或油位量具的进油阀门；b.用标志标记油面高度，并在标示处关闭进油阀门；c.等待一段时间，以便油样通过罐体内沉降物的沉淀；d.将试管匀速送入进油接口中，以避免产生气泡；e. 通过抽油管快速抽出约100-200 ml 的变压器油，尽量保持取样设备与周围空气隔绝；f.关闭取样瓶或试管，封装密封螺帽，以避免油质受到空气污染；g.将取样设备迅速取出，清洁进油口。

5.标识与记录：a.在容器上标明变压器的名称、型号、取样时间和取样位置等信息；b.记录取样的温度和油面高度；c.将取样容器和相关信息交给检测单位或实验室。

注意事项：1.安全至上：a.在取样过程中，确保自身的安全，避免发生意外事故；b.遵循个人防护措施，包括穿戴合适的防护服、手套、护目镜等。

2.清洁环境：a.取样前要确保工作环境清洁，并采取措施防止外界的污染；b.避免样品与灰尘、水分等杂质接触，以免影响分析结果。

3.严密封装：a.在取样后，立即将取样容器密封，尽量减少油样与空气接触的时间；b.确保取样容器的密封性，以防止样品污染。

4.快速处理：a.取样工作应尽快进行，避免样品的氧化或挥发；b.及时将取样交给检测单位或实验室，以确保分析的准确性。

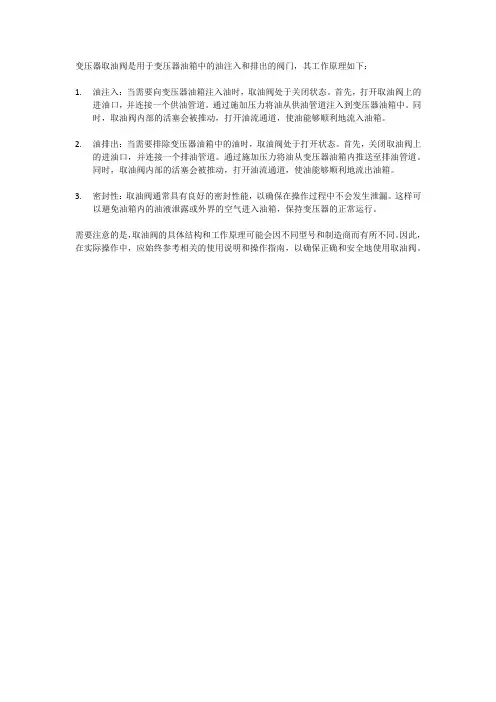

变压器取油阀是用于变压器油箱中的油注入和排出的阀门，其工作原理如下：
1.油注入：当需要向变压器油箱注入油时，取油阀处于关闭状态。

首先，打开取油阀上的
进油口，并连接一个供油管道。

通过施加压力将油从供油管道注入到变压器油箱中。

同时，取油阀内部的活塞会被推动，打开油流通道，使油能够顺利地流入油箱。

2.油排出：当需要排除变压器油箱中的油时，取油阀处于打开状态。

首先，关闭取油阀上
的进油口，并连接一个排油管道。

通过施加压力将油从变压器油箱内推送至排油管道。

同时，取油阀内部的活塞会被推动，打开油流通道，使油能够顺利地流出油箱。

3.密封性：取油阀通常具有良好的密封性能，以确保在操作过程中不会发生泄漏。

这样可
以避免油箱内的油液泄露或外界的空气进入油箱，保持变压器的正常运行。

需要注意的是，取油阀的具体结构和工作原理可能会因不同型号和制造商而有所不同。

因此，在实际操作中，应始终参考相关的使用说明和操作指南，以确保正确和安全地使用取油阀。

变压器取油样操作要求变压器取油样操作前，需要进行充分的准备工作。

首先，要检查变压器的运行情况和维护记录，确保变压器处于正常的工作状态。

然后，准备好所需的工具和设备，包括采油器、采油瓶、样品瓶、塞子、密封胶带、清洁毛巾等。

在取油样时，需要遵循以下操作要求：1.确认工作区域的安全：在进行取油样操作前，需要确保工作区域的安全，避免有可燃、易爆等危险品的存在。

同时，要做好预防措施，如佩戴防护手套、护目镜，确保自己的安全。

2.将变压器停电，并进行放电：在取油样前，应将变压器停电，并进行放电操作，以避免电流对人的伤害。

放电操作可以通过将变压器两侧的绕组用铜排或薄铁片短接，连接变压器的接地端和箱壳，将变压器内部的电流导出来。

3.清理工作区域：在取油样前，应检查并清理工作区域，确保其干净整洁。

同时，要清理变压器外表面的杂物，确保取样过程中不会受到污染。

4. 确定取样点：根据实际情况，确定变压器的取样点。

通常情况下，可以选择在变压器的油面上方10-15cm的位置进行取样。

有时，还需要参考变压器制造商的要求或技术规范来确定取样点。

5.确保取样瓶的清洁：在进行取油样之前，需要将采油瓶、样品瓶等容器进行清洁和消毒，以避免污染样品。

6.进行取样：使用采油器将油样抽出，然后将其转移到样品瓶中。

在取样过程中，要避免将空气带入样品中，可以用离心机或真空泵等设备将油样抽取出来。

7.密封样品瓶：在取样完成后，将样品瓶用塞子密封，并使用密封胶带将其封口，确保样品的密封性。

8.标记样品瓶：在样品瓶上标注好必要的信息，如取样日期、变压器名称、取样点位置等。

这样便于后续对样品进行分析和跟踪。

9.清理工具和设备：取样完成后，要对使用过的工具和设备进行清洗和消毒，以保持其干净。

最后，将取得的样品送至实验室进行进一步分析和检测，以了解变压器油的质量和变压器的工作状态。

在取油样操作过程中，要严格遵守相关的安全操作规程，并保持良好的工作习惯，以确保取样的准确性和可靠性。

变压器油试验与取样发表时间：2018-11-11T11:56:11.733Z 来源：《电力设备》2018年第17期作者：巨新利[导读] 摘要：本文介绍了变压器中大量使用的绝缘油的试验项目：击穿电压和介质损失因数，并且对试验结果的准确性产生较大影响的取样环节做了详细的说明。

（秦皇岛发电有限责任公司河北秦皇岛 066003）摘要：本文介绍了变压器中大量使用的绝缘油的试验项目：击穿电压和介质损失因数，并且对试验结果的准确性产生较大影响的取样环节做了详细的说明。

关键词：变压器油；试验；取样变压器油是将石油中润滑油馏分进行各种化学和物理精制后调入有关添加剂而成的一种矿物绝缘油。

尽管变压器油用于油浸式变压器、互感器、电抗器等多种设备中，但它和变压器的的关系最为密切。

首先，变压器是所有电器设备中最早使用变压器油的。

其次变压器中使用变压器油的数量比其他电气设备中使用的变压器油多得多。

随着电力变压器朝超高压大容量方向发展，变压器的绝对体积也在逐渐增大，用油量也在不断增加。

变压器油始终占据着变压器液体介质的统治地位。

变压器油和变压器的这种密切关系是由变压器油下列的独特功能决定的：绝缘强度高；冷却效果好；将纤维素和其他材料的氧含量减少到最低程度。

1变压器油试验的意义为确保变压器安全可靠运行，变压器油必须充分发挥其前述功能，而要确保变压器油的功能，就要保证变压器油的质量，也就必须对变压器油做各种试验。

这就是变压器油试验的意义。

随着超高压大容量变压器的不断发展，变压器油试验也就越来越重要了，目前已成为变压器的一项必不可少的试验项目。

下面介绍两种常见的变压器油试验：击穿电压和介质损失因数2试验内容2.1击穿电压对于变压器油均匀施加电压，当电压达到某一值时，变压器油将遭受破坏而失去电阻、伴随着电弧的产生而发生导电，这一电压叫做变压器油的击穿电压，常用kV表示。

击穿电压和试验条件紧密相关，这些条件包括：施加电压的波形、频率、峰值因数、试验变压器的短路电流、电极的形状、电极间距离、电极表面形状、油杯容积、升压速度、试验时的温度、湿度。

变压器绝缘油在运行中容易受到污染，其中的含水量、含气量以及颗粒杂质的分布情况都会影响变压器的绝缘性能，因此对变压器油需要进行各种不同的检测试验。

其中对于变压器油的取样则是变压器油检测的重要事项。

本次我们就以一台主变取样为例。

一、取样前的准备工作1、取样瓶：500~1000mL磨口玻璃瓶，并应贴标签。

2、注射器：应使用50~100mL的全玻璃注射器（最好保存在干燥器中）。

3、废油桶以及取样用的取样管。

4、乳胶手套。

5、卷纸、棉布、扳手等。

二、取样部位1、对于变压器、油开关或者其他充油电气设备，应从下部阀门处取样。

取样前，油阀门需先用干净棉纱或布擦净，再放油冲洗干净。

2、检查油的脏污及水分时，自油箱底部取样。

注：①在取样时应严格遵守用油设备的现场安全规程。

②基建或进口设备的油样除一部分进行试验外，另一部分尚应保存适当时间，以备考查。

③对有特殊要求的项目，应按试验方法要求进行取样。

三、变压器油的取样取样方法：1、取样的要求：a.油样应能代表设备本体油，应避免在油循环不够充分的死角处取样。

一般应从设备底部的取样阀取样，在特殊情况下可在不同取样部位取样。

b.取样要求全密封，即取样连接方式可靠，不能让油中溶解水分及气体逸散，也不能混入空气（必须排净取样接头内残存的空气），操作时油中不得产生气泡。

c.取样应在晴天进行。

取样后要求注射器芯子能自由活动，以避免形成负压空腔。

d.油样应避光保存。

2、取样操作：a.取下设备放油阀处的防尘罩，旋开螺丝让油徐徐流出。

b.将放油接头安装于放油阀上，并使放油胶管（耐油）置于放油接头的上部，排除接头内的空气，待油流出。

c.将导管、注射器依次接好后，装于放油接头处，按箭头方向排除放油阀门的死油，并冲洗连接导管。

d.旋转放油阀，利用油本身压力使油注入注射器，以便湿润和冲洗注射器（注射器要冲洗2~3次）。

e.旋转放油阀，借设备油的自然压力使油缓缓进入注射器中。

f.当注射器中油样达到所需毫升数时，立即旋转放油阀，将注射器拔下，在小胶头内的空气泡被油置换之后，盖在注射器的头部，将注射器置于专用油样盒内，填好样品标签。

变压器油与样要领之阳早格格创做一、与样工具1.与样瓶：KDZD-GKP油化瓶，规格500CC；KDZD-ZSQ针筒油化瓶规格100CC.500～1000mL磨心具塞玻璃瓶，并应揭标签.适用范畴：适用于惯例分解.收电厂，电力，钢铁，铁路，变电站，石化等部分相闭单位真验室搞油品与样考查.与样瓶的准备：与样瓶先用洗涤剂举止荡涤，再用自去火浑洗，末尾用蒸馏火洗洁，烘搞、热却后，盖紧瓶塞.2.注射器：应使用20～100mL的齐玻璃注射器(最佳采与铜头的)，注射器应拆正在一个博用油样盒内，该盒应躲光、防震、防潮等.注射器头部用小胶皮头稀启.适用于油中火分含量测定战油中溶解气体(油中总含气量)分解.与样注射器使用前，按程序用有机溶剂、自去火、蒸馏火洗洁，正在105℃温度下充分搞燥，或者采与吹风机热风搞燥.搞燥后，坐时用小胶头挡住头部待用(最佳保存正在搞燥器中).从充油电气设备中与样，还应有预防传染的稀启与样阀(或者称搁油交头)及稀启稳当的医用金属三通阀战动做导油管用的透明胶管(耐油)或者塑料管.6.两、与样要领战与样部位1.对付于变压器、油启闭或者其余充油电气设备，应从下部阀门处与样.与样前，油阀门需先用搞洁甲级棉纱或者布揩洁，再搁油浑洗搞洁.对付需要与样的套管，正在停电检建时，从与样孔与样.不搁油管或者与样阀门的充油电气设备，可正在停电或者检建时设法与样.进心齐稀启无与样阀的设备，按制制厂确定与样.2.查看油的净污及火分时，自油箱底部与样.注：①正在与样时应庄重按照用油设备的现场仄安规程.②基建或者进心设备的油样除一部分举止考查中，另一部分尚应保存适合时间，以备考查.③对付有特殊央供的名目，应按考查要领央供举止与样.三、变压器油中火分战油中溶解气体分解与样与样要领：1. 与样的央供a.油样应能代表设备原体油，应预防正在油循环不敷充分的死角处与样.普遍应从设备底部的与样阀与样，正在特殊情况下可正在分歧与样部位与样.b.与样央供齐稀启，即与样连交办法稳当，不克不迭让油中溶解火分及气体劳集，也不克不迭混进气氛(必须排洁与样交头内残存的气氛)，支配时油中不得爆收气泡.c.与样应正在阴天举止.与样后央供注射器芯子能自由活动，以预防产死背压空腔.d.油样应躲光保存.a.与下设备搁油阀处的防尘罩，旋启螺丝6让油缓缓流出.b.将搁油交头4拆置于搁油阀上，并使搁油胶管(耐油)置于搁油交头的上部，排除交头内的气氛，待油流出.c.将导管、三通、注射器依次交佳后，拆于搁油交头5处，按箭头目标排除搁油阀门的死油，并浑洗连交导管.d.转动三通，利用油自己压力使油注进注射器，以便干润战浑洗注射器(注射器要浑洗2～3次).e.转动三通与设备原体隔绝，推注射器芯子使其排空.f.转动三通与大气隔绝，借设备油的自然压力使油慢慢加进注射器中.g.当注射器中油样达到所需毫降数时，坐时转动三通与原体隔绝，从注射器上拔下三通，正在小胶头内的气氛泡被油置换之后，盖正在注射器的头部，将注射器置于博用油样盒内，挖佳样品标签.3.与样量：a.举止油中火分含量测定用的油样，可共时用于油中溶解气体分解，不必单独与样.b.惯例分解根据设备油量情况采与样品，以够考查用为限.c.搞溶解气体分解时，与样量为50～100mL.d.博用于测定油中火分含量的油样，可与20mL.4.样品标签：标签的真质有：单位、设备称呼、型号、与样日期、与样部位、与样天气、与样油温、运止背荷、油牌号及油量.四、油样的输送战保存油样应尽管举止分解，搞油中溶解气体分解的油样不得超出四天；搞油中火分含量的油样不得超出十天.油样正在输送中应尽管预防剧烈振动，预防容器破碎，尽大概预防空运.油样输送战保存功夫，必须躲光，并包管注射器芯能自由滑动.。

变压器本体取油样步骤及注意事项1.排出变压器内部“死”油
步骤一：找到指定的取油口，旋下取油口螺丝。

步骤二：用百洁布将取油
口清洁干净。

步骤三：用合适大小的橡胶
管一头套进取油口。

步骤四：取下针筒的橡胶套子，将橡胶管的另一头套进针筒的针头处。

步骤五：用扳手缓慢打开
取油口（顺时针为紧、逆
时针为松），取油口只需
旋开一小开口，让变压器
油缓慢流出，不必将取油
口完全旋开。

可手动调节
出油速度。

步骤六：大约取出一个
40ml，针筒（若取油口管道
较长，需多取几次）后，关
闭取油口，并将此次取出的
油倒掉。

2.正式取油
步骤一：连接橡胶管与针筒，打开取油口调节取油口出油速度，60-80mL变压器油即可。

步骤二：取油完毕后将针筒向上直立，推动活塞，将针筒内空气排出后用橡胶套将针筒套牢。

步骤三：取完变压器油后，在针筒上的标签写明取样地点、设备名称、试验原因、天气、色谱/微水/耐压、取样人员、日期等相关信息。

步骤四：取完变压器油后，用百洁布将取油口擦拭干净，再次核实取油口是否旋紧，不再漏油，并将取油口螺丝恢复旋紧。
