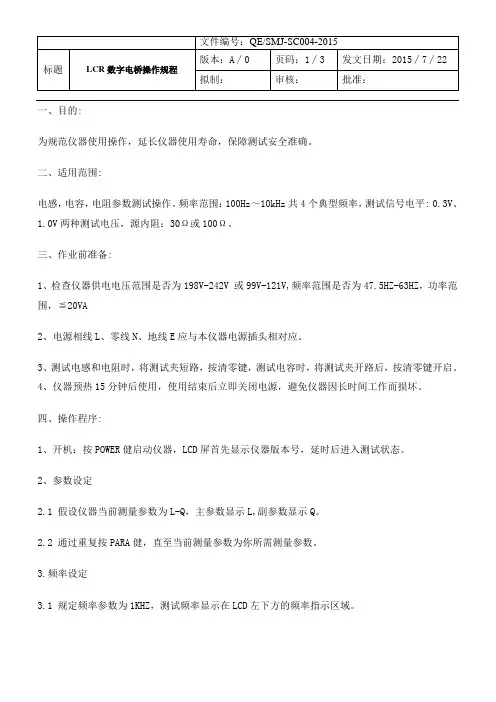

数字电桥操作规程

一、目的:为规范仪器使用操作，延长仪器使用寿命，保障测试安全准确。

二、适用范围:电感，电容，电阻参数测试操作。

频率范围：100Hz～10kHz共4个典型频率，测试信号电平: 0.3V、1.0V两种测试电压，源内阻：30Ω或100Ω。

三、作业前准备:1、检查仪器供电电压范围是否为198V-242V 或99V-121V,频率范围是否为47.5HZ-63HZ，功率范围，≦20VA2、电源相线L、零线N、地线E应与本仪器电源插头相对应。

3、测试电感和电阻时，将测试夹短路，按清零键，测试电容时，将测试夹开路后，按清零键开启。

4、仪器预热15分钟后使用，使用结束后立即关闭电源，避免仪器因长时间工作而损坏。

四、操作程序:1、开机：按POWER健启动仪器，LCD屏首先显示仪器版本号，延时后进入测试状态。

2、参数设定2.1 假设仪器当前测量参数为L-Q，主参数显示L,副参数显示Q。

2.2 通过重复按PARA健，直至当前测量参数为你所需测量参数。

3.频率设定3.1 规定频率参数为1KHZ，测试频率显示在LCD左下方的频率指示区域。

3.2如实际参数不在默认值内，可通过重复按FREQ健，将参数恢复到规定频率参数1KHZ4.信号电压设定4.1 规定电压参数为1.0V，测试频率显示在LCD左下方的电压指示区域。

4.2如实际参数不在默认值内，可通过重复按LEVEL健，将参数恢复到规定频率参数1.0V.5.信号源内阻设定5.1 规定内阻参数为100Ω，测试频率显示在LCD正上方的内阻指示区域。

5.2如实际参数不在默认值内，可通过重复按30/100健，将参数恢复到规定频率参数100Ω。

6.测量速度选择6.1 仪器提供FAST、MED和SLOW 3种测试速度供选择，一般情况下测试速度越慢，仪器测试结果截止稳定越准确。

（FAST：每秒约12次，MED：每秒约5.1次，SLOW：每秒约2.5次）6.2 通过重复按SPEED健，选择所需要的测试速度。

LCR数字电桥一、目的规范LCR数字电桥的使用。

二、适用范围适用于本公司LCR数字电桥TH2810D和TH2817B操作、校准。

三、职责检验员负责基本的测试调节与维护，并作校准记录。

四、主要技术指标1.测试频率：50 Hz、60 Hz、100 Hz、120Hz、1 kHz、10 kHz、50 kHz 、100 kHz；2.测试电平：1.0V、0.3 V、0.1V；3.测量参数：L-Q、C-D、R-Q、Z-Q；4.测量准确度：0.1%；5.测量速度：快速、中速、快速6.等效方式：串联、并联；7.显示位数：主要参数5位，副参数5位。

五、操作规范1.TH2810D参数设置2.TH2817B参数设置六、校准办法按照国家有关规定，数字电桥属于非强制检定计量器具。

根据我公司的具体情况，数字电桥的校准周期定为一年。

为得到精确的测量，测量前要进行开路和短路的自校。

开路清零功能够消除与被测元件并联的杂散导纳如杂散电容的影响，短路清零能够消除与被测元件串联的剩余阻抗如引线电阻或引线电感的影响。

1.LCR数字电桥自校清零时间每天使用前进行清零。

2.仪器清零前准备，设备处于测试装态，准备短路片1片。

3.TH2810D清零a)仪器处于测试状态，按下SHIFT键。

b)按下CLEAR键选择清零功能。

c)按下ENTER键开始清零测试，如果当前夹具处于开路装态，则进入开路清零；如果处于短路状态，则进入短路清零。

d)仪器对清零测试结果进行自动判别，如果清零结果不正确，直接退出清零操作返回测试状态。

如果清零结果正确，LCD副参数显示区显示“PASS”字符。

e)清零结束后，按ESC键取消清零功能返回测试状态。

4. TH2817B清零a)开路清零b)短路清零六、运行检查发现异常时的处理1.立即停止该设备的检测活动；2.查明设备异常的原因，如不能自修，则应送国家授权的计量测试检定机构进行维修检定；3.品质部组织相关人员追查使用该设备检测的产品流向；4.评价以往检测结果的有效性，确定需重新检测的范围；5.实施重新检测。

生效日期2012-08-01页数PAGE第 页，共5页※ 目录 ※ ※NO大纲 签核分发 修 订 履历 1. 目的 2. 适用范围 3. 权责 4. 定义 5. 流程图 6. 流程说明 7.参考文件8.相关表单签 核 栏项 目 制作(PREPARED) 审核(CHECKED)核准(APPROVED)发行单位(ISSUED BY)签 章日 期分发签收单 位 发行数 回收数 签收人生效日期2012-08-01 页数PAGE 第页，共5页分发签收单位发行数回收数签收人生效日期2012-08-01 页数PAGE 第页，共5页※※修订履历※※版次生效日期修订内容备注A 初版发行BCDEFGHIJKLMNOPQRSTUVWXYZ生效日期2012-08-01 页数PAGE 第页，共5页1.目的:为了使实验仪器操作方法规范，确保实验结果正确，延长仪器使用寿命，特制定本作业指导书. 2.范围：本作业指导书适用该仪器的使用操作3.职责：工艺组: 负责仪器定期校验实验室：负责仪器设备保养，作业指导书编写.使用者：按照作业指导书使用仪器4.作业内容：4.1.仪器参数4.1.1.可测量参数:电感量 L、电容量 C、电阻 R、品质因素 Q、损耗角正切值 D.4.1.2.测量速度:快速8次/秒,慢速4次/秒, 低速2次/秒.4.1.3.测试信号电平 Vrms（有效值）：0.1V/0.3V/1.0V±4.2.功能键说明1.主参数指示: 指示当前测量主参数（L、C、R）2.参数显示:显示 L、C、R3.主参数单位:指示当前测量主参数单位（如 pF、nF、μF 等）.4.副参数显示:显示损耗 D 或品质因素 Q5.副参数指示:指示当前测量副参数（D、Q）6.等效键:设定仪器测量等效电路，一般选择串联等效电路.7.速度键: 快速8次/秒,慢速4次/秒, 低速2次/秒.8.清零键: 测电容时，测试夹具或测试电缆开路，按一下“清零”键，“开”灯亮，每次测试自动扣去底数；测电感、电阻时，测试夹具或测试电缆短路后，按“清零”键.9.锁定键:灯亮仪器处于锁定状态，仪器测试速度最高.10.接地端:用于被测元件之屏蔽地.11.频率键 : 设定加于被测元件上的测试信号频率是 100Hz，1kHz 或 10kHz.12.电平键:每按一下，选择一种测试电平，分别在（0.1、0.3、1.0）V三种电平中循环.13参数键:每按一下，选择一种主参数，分别在 L，C，R 三种参数中循环.14.电源开关:按下，电源接通；弹出，电源断开.15.测试信号端HD：电压激励高端；LD：电压激励低端；生效日期2012-08-01 页数PAGE 第页，共5页HS：电压取样高端；LS：电压取样低端.4.3.操作步骤：4.3.1.插上电源插头，将面板开关按至ON.开机后，仪器功能指示于上次设定状态,预热10分钟，待机内达到平衡后，进行正常测试.4.3.2.测试参数选择, 使用“参数”键选择L、C、R，单位如下：L：uH、mH、H（连带测试器件Q值）C：pF、nF、uF（连带测试器件D值）R：Ω、kΩ、MΩ（连带测器件间Q值）4.3.3.使用者应根据被测件的测试标准或使用要求按频率键、电压键，选择相应的测量频率、测试电压.可选择100Hz、1kHz、10kHz三个频率，1V、0.3V、0.1V三个电压.4.3.4.选择设置好测试参数、测试频率、激励电压后，用测试电缆夹头夹住被测器件引脚、焊盘.待显示屏参数值稳定后，读取并记录.4.3.5.清“0”功能4.3.5.1.通过清除存在于测量电缆或测量夹具上的杂散电抗来提高测试精度，这些电抗以串联或并联形式叠加在被测器件上，清“0”功能便是将这些参数测量出来，将其存储于仪器中，在元件测量时自动将其减掉，从而保证仪器测试的准确性.4.3.5.2.仪器清“0”包括两种清“0”校准，即短路清“0”和开路清“0”.测电容时，先将夹具或电缆开路，按方式键使“校测”灯亮；测电阻、电感时，用粗短裸体导线短路夹具或测试电缆，按方式键使“校测”灯亮.4.3.5.3.可同时存放三组不同的清“0”参数，即三种频率各一种，相互并不干扰，仪器在不同频率下其分布参数是不同的.因此，在一种频率下清“0”后转换至另一频率时需重新清“0”.若某种频率以前已清“0”，则无需再次进行.而掉电保护功能保证以前清“0”值在重新开机后仍然有效，若环境条件（如：温度、湿度、电磁场等）变化较大则应重新清“0”.4.3.6.等效功能4.3.6.1.实际电容、电感和电阻都不是理想的纯电阻或纯电抗元件，一般电阻和电抗成份同时存在，一个实际的阻抗元件均可用理想的电阻器和电抗器（理想电感和理想电容）的串联或并联形式来模拟.而串联和并联形式两者之间是可以从数学上相互转换的，但两者的结果是不同的.其不同主要取决于元件品质因素Q（或损耗因子D）.4.3.6.2.被测电容器的实际等效电路首先可以规格书或某些标准的规定得到，如果无法得到的话，可以用两个不同的测试频率下损耗因子的变化性来决定，若频率升高而损耗增加，则应选用串联等效电路;频率升高而损耗减小，则一应选用并联等效电路，并联方式D 与频率成反比.于电感来说，情况正好与电容相反.生效日期2012-08-01 页数PAGE 第页，共5页4.3.6.3.根据元件的最终使用情况来判定.用于信号耦合电容，则最好选择串联方式，LC 谐振则使用并联等效电路.4.3.6.4.没有更合适的信息，则可根据以下信息来决定：低阻抗元件（较大电容或较小电感）使用串联形式；高阻抗元件（较小电容或较大电感）使用并联形式.一般地，当|Zx|<10Ω，应选择串联等效形式；当|Zx|>10k Ω，应选择并联等效方式；当10 Ω<|Z|<10k Ω，根据实际情况选择合适的等效方式. 仪器开机时，初始化为“串联”.4.3.7.测量速度选择,所有仪器开机默认为中速测试，其测试精度和速度成反比，即速度越慢精度越高.但效率低，应根据实际情况选择合适的速度，一般选择中速，由面板上的速度按键来选择.4.3.8.电平选择,一般高测试电平用于常规的元件测试（电容、电阻和某些电感），低测试电平用于需低工作信号电平的器件（如半导体器件、电池内阻、电感和一般非线性阻抗元件）.对于某些器件来说，测试信号电平的改变将会使测量结果产生较大的变化，如一些电感性元件尤其如此.4.4.操作注意事项4.4.1.电源输入相线L，零线N应与仪器电源插头上标志的相线、零线相同.4.4.2.将测试夹具或测试电缆连接于本仪器前面板标志为HD、HS、LS、LD四个测试端.HD、HS对应一组，LD、LS对应一组.4.4.3.仪器应在技术指标规定的环境中工作，仪器特别是连接被测件的测试导线应远离强电磁场,以免对测量产生干扰.4.4.4.仪器测试完毕或排除故障需打开仪器时，应将电源开关置于OFF位置并拔下电源插头.4.4.5.仪器测试夹具或测试电缆应保持清洁，以保证被测件接触良好，夹具簧片调整至适当的松紧程度.。

使作业流程规范法，正确指导使用人员进行作业确保测试的准确性。

二、使用范围
公司所有来料的电阻、电容、电感。

测试频率：I(X)HZ,IKHZIOKHZ, 测试电压：0.3V
显示范围：L:0.01uH—9999H C:0.OlpF-99999Uf
R:0.01mΩ-99.99MΩ
三、使用步骤：
3.1插上电源，按下POWER电源开关键，电桥数字显示器有显示，电桥工作。

3.2开机预热30分钟后，用标准IKQ电阻检测电桥是否精确度在0.2机测试方法如下：
3.2.1按下“参数”键，调节使左边R灯亮。

4.2.2用两探测夹子夹住标准电阻两端，看阻值误差是否在0.2虬
3. 2.3探头无极性。

3.3根据被测物(电阻，电容，电感)调节“参数”至相应位置，电阻则调至R灯亮，电容则调至C灯亮，电
感则调至L灯亮。

3.4根据显示情况调节“频率”，使读数更精确。

3.5不允许被测物带电测试。

3.6测完后一切归位。

制定: 审核: 批准:。
