电脑主机后面接线图解

电脑主机内部所有接线连接方法Prepared on 22 November 2020电脑主机内部所有接线连接方法主机外的连线虽然简单，但我们要一一弄清楚哪个接口插什么配件、作用是什么。

对于这些接口，最简单的连接方法就是对准针脚，向接口方向平直地插进去并固定好。

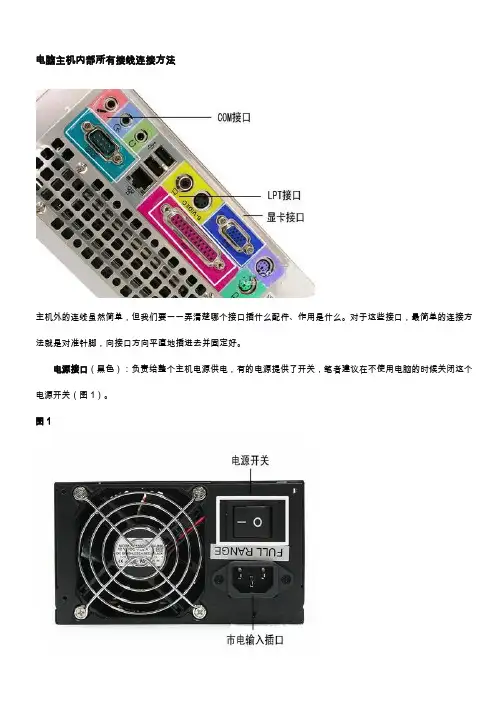

电源接口（黑色）：负责给整个主机电源供电，有的电源提供了开关，笔者建议在不使用电脑的时候关闭这个电源开关（图1）。

图1PS/2接口（蓝绿色）：PS/2接口有二组，分别为下方（靠主板PCB方向）紫色的键盘接口和上方绿色的鼠标接口（图2），两组接口不能插反，否则将找不到相应硬件；在使用中也不能进行热拔插，否则会损坏相关芯片或电路。

图2USB接口（黑色）：接口外形呈扁平状，是家用电脑外部接口中唯一支持热拔插的接口，可连接所有采用USB接口的外设，具有防呆设计，反向将不能插入。

LPT接口（朱红色）：该接口为针角最多的接口，共25针。

可用来连接打印机，在连接好后应扭紧接口两边的旋转螺丝（其他类似配件设备的固定方法相同）。

COM接口（深蓝色）：平均分布于并行接口下方，该接口有9个针脚，也称之为串口1和串口2。

可连接游戏手柄或手写板等配件。

Line Out接口（淡绿色）：靠近COM接口，通过音频线用来连接音箱的Line接口，输出经过电脑处理的各种音频信号(图3)。

图3Line in接口（淡蓝色）：位于Line Out和Mic中间的那个接口，意为音频输入接口，需和其他音频专业设备相连，家庭用户一般闲置无用。

Mic接口（粉红色）：粉红色是MM喜欢的颜色，而聊天也是MM喜欢的。

MIC接口可让二者兼得。

MIC接口与麦克风连接，用于聊天或者录音。

显卡接口（蓝色）：蓝色的15针D-Sub接口是一种模拟信号输出接口（图4），用来双向传输视频信号到显示器。

该接口用来连接显示器上的15针视频线，需插稳并拧好两端的固定螺丝，以让插针与接口保持良好接触。

MIDI/游戏接口（黄色）：该接口和显卡接口一样有15个针脚，可连接游戏摇杆、方向盘、二合一的双人游戏手柄以及专业的MIDI键盘和电子琴。

第一步：连接cpu的供电连线▼为了给cpu提供更强更稳定的电压。

目前主板上均提供一个给cpu单独供电的接口▼三种：4针，6针，8针▼四针供电接口第二步：连接主板电源▼长方形▼两种：20针（一般在中高端主板上）24针（一般在低端主板上）▼插槽接口第三步连接SATA接口硬盘▼SATA硬盘▼数据线（红色）▼电源线（黑黄红交叉）SATA接口：第四步连接光驱▼电源接口▼数据线第五步连接主板上机箱电源按钮和重启按钮▼机箱电源、重启键的插槽▼接口（机箱前置报警喇叭接口）（一般红为正）▼安装图解：（其中，power sw为电源接口，对应主板上的power sw 接口；Reset sw为重启键的借口，对应主板上的Reset插孔；speaker为四针结构；power LED电源工作指示灯）第一步：连接cpu的供电连线▼为了给cpu提供更强更稳定的电压。

目前主板上均提供一个给cpu单独供电的接口▼三种：4针，6针，8针▼四针供电接口第二步：连接主板电源▼长方形▼两种：20针（一般在中高端主板上）24针（一般在低端主板上）▼插槽接口第三步连接SATA接口硬盘▼SATA硬盘▼数据线（红色）▼电源线（黑黄红交叉）SATA接口：第四步连接光驱▼电源接口▼数据线第五步连接主板上机箱电源按钮和重启按钮▼机箱电源、重启键的插槽▼接口（机箱前置报警喇叭接口）（一般红为正）▼安装图解：（其中，power sw为电源接口，对应主板上的power sw 接口；Reset sw为重启键的借口，对应主板上的Reset插孔；speaker为四针结构；power LED电源工作指示灯）在前几期当中，大家了解到机箱当中主要部件的安装，不过装机过程还没有结束。

因为机箱面板上还有许多插线空着，它们是干什么的呢？它们是一些开关和指示灯，还有PC喇叭的连线，它们要接在主板上。

这可不是非常简单的事，因为这些连线较多，而且容易混乱，安装起来却是让人十分头痛的。

SKING机箱与主板电源的连接示意图2008-01-19 19:21我们在一些主板上还会看到一个上图中这样的接口，样子与并口PATA接口相同，但略短，这便是软驱的数据线接口，虽然目前软驱已没有多少人使用，但在某些主板上依旧能够见到。

五、认识主板上的扩展前置USB接口图解安装过程目前，USB成为日常使用范围最多的接口，大部分主板提供了高达8个USB接口，但一般在背部的面板中仅提供四个，剩余的四个需要我们安装到机箱前置的USB接口上，以方便使用。

目前主板上均提供前置的USB接口，见下图：上图中便是主板上提供的前置USB接口。

以上图为例，这里共有两组USB接口，每一组可以外接两个USB接口，分别是USB4、5与USB6、7接口，总共可以在机箱的前面板上扩展四个USB接口（当然需要机箱的支持，一般情况下机箱仅接供两组前置的USB接口，因此我们只要接好一组即可）。

上图是机箱前面板前置USB的连接线，其中VCC用来供电，USB2-与USB+分别是USB的负正极接口，GND为接地线。

在连接USB 接口时大家一定要参见主板的说明书，仔细的对照，如果连接不当，很容易造成主板的烧毁。

下图是主板与USB接口的详细连接方法。

为了方便用户的安装，很多主板的USB接口的设置相当的人性化，如下图：可以看到，上图的USB接口有些类似于PATA接口的设计，采用了防呆式的设计方法，大家只有以正确的方向才能够插入USB 接口，方向不正确是无法接入的，大大的提高了工作效率，同时也避免因接法不正确而烧毁主板的现象。

六、认识主板上的扩展前置音频接口图解安装过程如今的主板上均提供了集成的音频芯片，并且性能上完全能够满足绝大部分用户的需求，因此我们便没有再去单独购买声卡的必要。

为了方便用户的使用，目前大部分机箱除了具备前置的USB接口外，音频接口也被移植到了机箱的前面板上，为使机箱前面板的上耳机和话筒能够正常使用，我们还应该将前置的音频线与主板正确的进行连接。

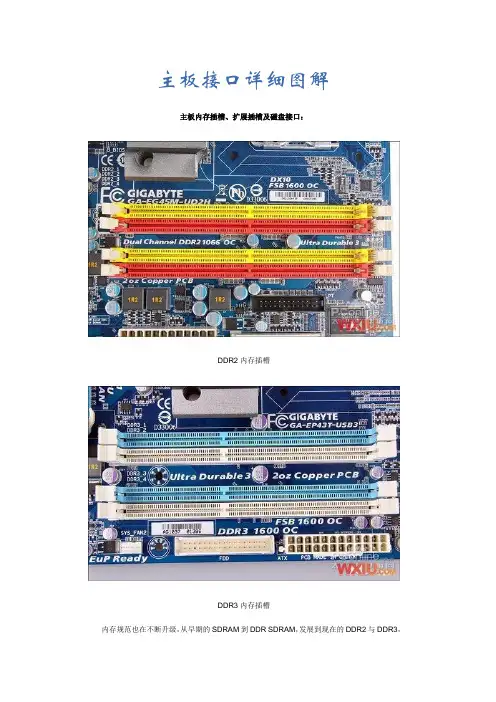

主板接口详细图解主板内存插槽、扩展插槽及磁盘接口：DDR2内存插槽DDR3内存插槽内存规范也在不断升级，从早期的SDRAM到DDR SDRAM，发展到现在的DDR2与DDR3，每次升级接口都会有所改变，当然这种改变在外型上不容易发现，如上图第一副为DDR2，第二幅为DDR3，在外观上的区别主要是防呆接口的位置，很明显，DDR2与DDR3是不能兼容的，因为根本就插不下。

内存槽有不同的颜色区分，如果要组建双通道，您必须使用同样颜色的内存插槽。

目前，DDR3正在逐渐替代DDR2的主流地位，在这新旧接替的时候，有一些主板厂商也推出了Combo主板，兼有DDR2和DDR3插槽。

主板的扩展接口，上图中蓝色的为PCI-E X16接口，目前主流的显卡都使用该接口。

白色长槽为传统的PCI接口，也是一个非常经典的接口了，拥有10多年的历史，接如电视卡之类的各种各样的设备。

最短的接口为PCI-E X1接口，对于普通用户来说，基于该接口的设备还不多，常见的有外置声卡。

有些主板还会提供迷你PCI-E接口，用于接无线网卡等设备?SATA2与IDE接口横向设计的IDE接口，只是为了方便理线和插拔SATA与IDE是存储器接口，也就是传统的硬盘与光驱的接口。

现在主流的Intel主板都不提供原生的IDE接口支持，但主板厂商为照顾老用户，通过第三方芯片提供支持。

新装机的用户不必考虑IDE设备了，硬盘与光驱都有SATA版本，能提供更高的性能。

SATA3接口SATA已经成为主流的接口，取代了传统的IDE，目前主流的规范还是SATA 3.0Gb/s，但已有很多高端主板开始提供最新的SATA3接口，速度达到6.0Gb/s。

如上图，SATA3接口用白色与SATA2接口区分。

主板其他内部接口介绍：4PIN CPU供电接口8PIN CPU供电接口随着CPU的功耗的升高，单靠CPU接口的供电方式已经不能满足需求，因此早在Pentium 4时代就引入了一个4PIN的12V接口，给CPU提供辅助供电。

联想主板跳线接法2011-04-18 14:06:18| 分类：电脑技术| 标签：|字号大中小订阅联想主板开关控制板接图F usb1 实例图示及对应接线图：F usb2 实例图示及对应接线图：F usb3 实例图示及对应接线图：联想主板13针前置音频实例图示及对应接线图：联想最新的主板和老一些的主板的音频接口都是联想自己的标准老款是7针的音频.新款是13针的音频相关图片: 老式的就不截图了下面看看现有普通机箱的音频线大概有几类普通散装7针接线L 整套的7针音频线普通散装7针接线标示不一样的图片那么我们怎么用普通机箱来完成联想音频的前置问题1先说普通7针的接法联想G31主板接口定义及准系统装置现市场上各种机箱的前置音频面板接线大概分为4种：标准7线接口、简化7线接口、5 线接口、4线接口。

对于5线、4线接口的面板，由于制造不符合标准，即使连接以后也不能组成正常的回路，后置无法正常发声的；对于这种面板的接法，由于无法实现前后置音频都能正常发声，这里就不说了。

看看现在市面上，一般机箱音频线的标示：BIOSTAR 两种前置音频接口和对应的接线方法：第一种、14针接口标准7线接法：1----MIC IN 2-----GND3----MIC POWER 4-----不接5----LINE OUT FR 6----- LINE OUT RR 7----不接8-----空9----LINE OUT FL 10---- LINE OUT FR 11---12闭合13-14闭合简化7线接法：1---Mic IN 2---GND3---MIC Bias 4----不接5---SPKOUT-R 6---SPKOUT-R7----不接8----空9----SPKOUT-L 10----SPKOUT-L11---12闭合13-14闭合第二种、10针接口前置音频接口位置如下图：注意：用户将连接器连接PC前置音频输出时，此时后置音频无输出！补充二:前置USB接口现在电脑的机箱大多数都有前置USB接口，在这个USB设备日渐丰富的年代，这极大地方便了我们。

电脑主机内部所有接线连接方法主机外的连线虽然简单，但我们要一一弄清楚哪个接口插什么配件、作用是什么。

对于这些接口，最简单的连接方法就是对准针脚，向接口方向平直地插进去并固定好。

电源接口（黑色）：负责给整个主机电源供电，有的电源提供了开关，笔者建议在不使用电脑的时候关闭这个电源开关（图1）。

PS/2接口（蓝绿色）：PS/2接口有二组，分别为下方（靠主板PCB方向）紫色的键盘接口和上方绿色的鼠标接口（图2），两组接口不能插反，否则将找不到相应硬件；在使用中也不能进行热拔插，否则会损坏相关芯片或电路。

USB接口（黑色）：接口外形呈扁平状，是家用电脑外部接口中唯一支持热拔插的接口，可连接所有采用USB接口的外设，具有防呆设计，反向将不能插入。

LPT接口（朱红色）：该接口为针角最多的接口，共25针。

可用来连接打印机，在连接好后应扭紧接口两边的旋转螺丝（其他类似配件设备的固定方法相同）。

COM接口（深蓝色）：平均分布于并行接口下方，该接口有9个针脚，也称之为串口1和串口2。

可连接游戏手柄或手写板等配件。

Line Out接口（淡绿色）：靠近COM接口，通过音频线用来连接音箱的Line 接口，输出经过电脑处理的各种音频信号(图3)。

Line in接口（淡蓝色）：位于Line Out和Mic中间的那个接口，意为音频输入接口，需和其他音频专业设备相连，家庭用户一般闲置无用。

Mic接口（粉红色）：粉红色是MM喜欢的颜色，而聊天也是MM喜欢的。

MIC 接口可让二者兼得。

MIC接口与麦克风连接，用于聊天或者录音。

显卡接口（蓝色）：蓝色的15针D-Sub接口是一种模拟信号输出接口（图4），用来双向传输视频信号到显示器。

该接口用来连接显示器上的15针视频线，需插稳并拧好两端的固定螺丝，以让插针与接口保持良好接触。

MIDI/游戏接口（黄色）：该接口和显卡接口一样有15个针脚，可连接游戏摇杆、方向盘、二合一的双人游戏手柄以及专业的MIDI键盘和电子琴。

⼀图教你学会电脑主机后⾯各接⼝正确接线电脑主机后⾯接⼝众多，很多⼈分不清各接⼝都分别起什么作⽤和怎么接线，下⾯就来重点说说经常易出错的各接⼝作⽤及连接⽅法。

1、键盘⿏标接⼝：注意紫⾊的圆形接⼝为键盘接⼝，绿⾊的圆形接⼝为⿏标接⼝。

如果你的键盘是紫⾊的圆形插头，请⼀定要插到紫⾊的接⼝上，另外还要注意分清⽅向哦，插错会导致键盘损坏。

具体⽅法请参照⽹站《台式电脑键盘，重新插⼊后为什么不起作⽤了？》⽂章。

如果你的键盘和⿏标都是USB接⼝，那么可随意插⼊主机下⾯任⼀USB接⼝上。

福特锐际风尚⾼性能SUV⼴告2、 VGA显⽰器接⼝：为蓝⾊15孔D形接⼝，接显⽰器信号连接线。

有两点⼀定注意：⼀是此接⼝为字母D形，⼀边⼤⼀边⼩，对应显⽰器信号线的15针D形插头，插⼊时注意分清⽅向；⼆是若电脑带有独⽴显卡，显⽰器⼀定要接到独⽴显卡上，否则显⽰器⽆显⽰。

独⽴显卡在主机靠下⽅，⼀般有⼀个蓝⾊15孔VGA接⼝和⼀个⽩⾊24孔DVI接⼝，根据显⽰器信号线类型插⼊对应插孔。

3、 USB接⼝：该接⼝为通⽤，只要是USB 设备可插⼊任意⼀个USB接⼝。

现在最新的电脑上都带有USB 3.0接⼝，其颜⾊为蓝⾊，传输速度更快，使⽤时既可插⼊传统的USB2.0设备也可插⼊USB3.0设备，但只有在插⼊USB3.0设备时才会发挥速度优势。

4、⾳频接⼝：⼀般主机上有3个或6个⾳频输⼊输出接⼝。

不管有多少个，记住绿⾊的接⾳箱或⽿机（⾳箱和⽿机使⽤同⼀接⼝），红⾊的接麦克风，其它接⼝基本不⽤。

5、串⼝与并⼝：9针的D形接⼝为串⼝，接⽼式设备，25孔红⾊D形接⼝为并⼝，接⽼式打印机及其它设备⽤，平时基本⽤不上，很多电脑上已没有此接⼝。

多图解说电脑内外所有连线图作为一个初级菜鸟，要组装一台可以使用的电脑，我们首先要解决的问题是如何将诸多电脑配件和连线顺利地连接起来？为了完成这个任务，就必须深入认识电脑内外各种连线。

笔者把这些连线分为主机外连线、主机内连线和主机内跳线三个部分来给大家讲解。

主机外连线主机外的连线虽然简单，但我们要一一弄清楚哪个接口插什么配件、作用是什么。

对于这些接口，最简单的连接方法就是对准针脚，向接口方向平直地插进去并固定好。

电源接口（黑色）：负责给整个主机电源供电，有的电源提供了开关，笔者建议在不使用电脑的时候关闭这个电源开关（图1）。

ps/2接口（蓝绿色）：PS/2接口有二组，分别为下方（靠主板PCB方向）紫色的键盘接口和上方绿色的鼠标接口（图2），两组接口不能插反，否则将找不到相应硬件；在使用中也不能进行热拔插，否则会损坏相关芯片或电路。

USB接口（黑色）：接口外形呈扁平状，是家用电脑外部接口中唯一支持热拔插的接口，可连接所有采用USB接口的外设，具有防呆设计，反向将不能插入。

LPT接口（朱红色）：该接口为针角最多的接口，共25针。

可用来连接打印机，在连接好后应扭紧接口两边的旋转螺丝（其他类似配件设备的固定方法相同）。

COM接口（深蓝色）：平均分布于并行接口下方，该接口有9个针脚，也称之为串口1和串口2。

可连接游戏手柄或手写板等配件。

LineOut接口（淡绿色）：靠近COM接口，通过音频线用来连接音箱的Line接口，输出经过电脑处理的各种音频信号(图3)。

Line in接口（淡蓝色）：位于LineOut和Mic中间的那个接口，意为音频输入接口，需和其他音频专业设备相连，家庭用户一般闲置无用。

Mic接口（粉红色）：粉红色是MM喜欢的颜色，而聊天也是MM喜欢的。

MIC接口可让二者兼得。

MIC接口与麦克风连接，用于聊天或者录音。

显卡接口（蓝色）：蓝色的15针D-Sub接口是一种模拟信号输出接口（图4），用来双向传输视频信号到显示器。

多图解说电脑内外所有连线图作为一个初级菜鸟，要组装一台可以使用的电脑，我们首先要解决的问题是如何将诸多电脑配件和连线顺利地连接起来？为了完成这个任务，就必须深入认识电脑内外各种连线。

笔者把这些连线分为主机外连线、主机内连线和主机内跳线三个部分来给大家讲解。

主机外连线主机外的连线虽然简单，但我们要一一弄清楚哪个接口插什么配件、作用是什么。

对于这些接口，最简单的连接方法就是对准针脚，向接口方向平直地插进去并固定好。

电源接口（黑色）：负责给整个主机电源供电，有的电源提供了开关，笔者建议在不使用电脑的时候关闭这个电源开关（图1）。

ps/2接口（蓝绿色）：PS/2接口有二组，分别为下方（靠主板PCB方向）紫色的键盘接口和上方绿色的鼠标接口（图2），两组接口不能插反，否则将找不到相应硬件；在使用中也不能进行热拔插，否则会损坏相关芯片或电路。

USB接口（黑色）：接口外形呈扁平状，是家用电脑外部接口中唯一支持热拔插的接口，可连接所有采用USB接口的外设，具有防呆设计，反向将不能插入。

LPT接口（朱红色）：该接口为针角最多的接口，共25针。

可用来连接打印机，在连接好后应扭紧接口两边的旋转螺丝（其他类似配件设备的固定方法相同）。

COM接口（深蓝色）：平均分布于并行接口下方，该接口有9个针脚，也称之为串口1和串口2。

可连接游戏手柄或手写板等配件。

LineOut接口（淡绿色）：靠近COM接口，通过音频线用来连接音箱的Line接口，输出经过电脑处理的各种音频信号(图3)。

Line in接口（淡蓝色）：位于LineOut和Mic中间的那个接口，意为音频输入接口，需和其他音频专业设备相连，家庭用户一般闲置无用。

Mic接口（粉红色）：粉红色是MM喜欢的颜色，而聊天也是MM喜欢的。

MIC接口可让二者兼得。

MIC接口与麦克风连接，用于聊天或者录音。

显卡接口（蓝色）：蓝色的15针D-Sub接口是一种模拟信号输出接口（图4），用来双向传输视频信号到显示器。

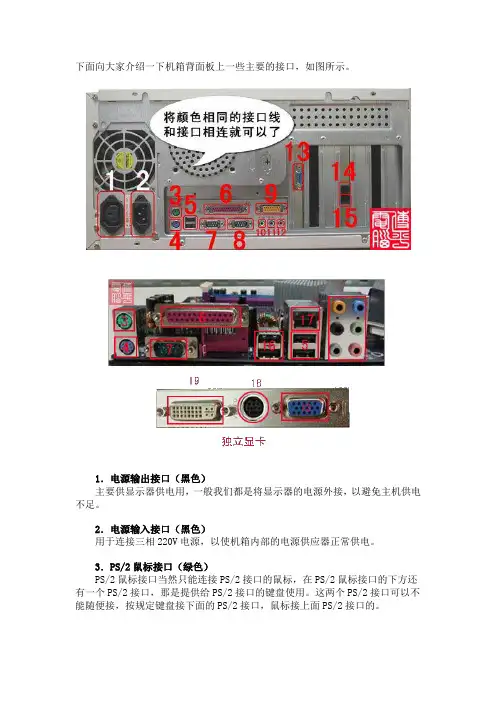

下面向大家介绍一下机箱背面板上一些主要的接口，如图所示。

1．电源输出接口（黑色）主要供显示器供电用，一般我们都是将显示器的电源外接，以避免主机供电不足。

2．电源输入接口（黑色）用于连接三相220V电源，以使机箱内部的电源供应器正常供电。

3．PS/2鼠标接口（绿色）PS/2鼠标接口当然只能连接PS/2接口的鼠标，在PS/2鼠标接口的下方还有一个PS/2接口，那是提供给PS/2接口的键盘使用。

这两个PS/2接口可以不能随便接，按规定键盘接下面的PS/2接口，鼠标接上面PS/2接口的。

4．PS/2键盘接口（紫色）现在的键盘接口基本上采用PS/2接口（俗称小口），与之相对应的还有XT/AT 接口（俗称大口），主要是586或更老的主板所采用。

其实AT接口与PS/2接口的键盘，从功能上来讲是没有什么差别的。

AT为5针输出，PS/2为6针输出，由每个针脚定义可以知道AT和PS/2接口可以互相转换（市面上有AT和PS/2键盘接口互换的转换头出售）。

5．USB接口目前所有的主板都直接配备有两个USB接口，在老主板（例如586主板）上只配备USB接头，因此还需要有一个USB适配接口进行转接。

虽然目前USB接口有两种，一种是USB 1.1接口，另一种是USB 2.0接口。

两者从外表上看，并没有什么差别。

USB2.0的传输速度将达到60MB/秒，几乎比现在的USB 1.1快40倍，而且USB 2.0拥有完全向下兼容的特性。

USB接口可以连接键盘、鼠标、外置MODEM、打印机、扫描仪、光存储器、游戏杆、数码相机、MP3播放器、数字音箱等，可以说所有的外设都可以用USB连接起来。

6．并行接口（大红色）并行接口是一个25针的DB-25接口，它的传输速率高于串口。

增强型并口（EPP）是双向模式，主要用于并口存储设备，如光驱、磁带机和一些外部硬盘（也用于电缆直接连接的PC到PC的通信）。

扩展功能端口（ECP）也是双向端口，但主要用于目前的打印机和扫描仪。

电脑主机内部所有接线连接方法主机外的连线虽然简单，但我们要一一弄清楚哪个接口插什么配件、作用是什么。

对于这些接口，最简单的连接方法就是对准针脚，向接口方向平直地插进去并固定好。

电源接口（黑色）：负责给整个主机电源供电，有的电源提供了开关，笔者建议在不使用电脑的时候关闭这个电源开关（图1）。

图1PS/2接口（蓝绿色）：PS/2接口有二组，分别为下方（靠主板PCB方向）紫色的键盘接口和上方绿色的鼠标接口（图2），两组接口不能插反，否则将找不到相应硬件；在使用中也不能进行热拔插，否则会损坏相关芯片或电路。

图2电视棒USB接口（黑色）：接口外形呈扁平状，是家用电脑外部接口中唯一支持热拔插的接口，可连接所有采用USB 接口的外设，具有防呆设计，反向将不能插入。

LPT接口（朱红色）：该接口为针角最多的接口，共25针。

可用来连接打印机，在连接好后应扭紧接口两边的旋转螺丝（其他类似配件设备的固定方法相同）。

COM接口（深蓝色）：平均分布于并行接口下方，该接口有9个针脚，也称之为串口1和串口2。

可连接游戏手柄或手写板等配件。

Line Out接口（淡绿色）：靠近COM接口，通过音频线用来连接音箱的Line接口，输出经过电脑处理的各种音频信号(图3)。

图3Line in接口（淡蓝色）：位于Line Out和Mic中间的那个接口，意为音频输入接口，需和其他音频专业设备相连，家庭用户一般闲置无用。

Mic接口（粉红色）：粉红色是MM喜欢的颜色，而聊天也是MM喜欢的。

MIC接口可让二者兼得。

MIC接口与麦克风连接，用于聊天或者录音。

显卡接口（蓝色）：蓝色的15针D-Sub接口是一种模拟信号输出接口（图4），用来双向传输视频信号到显示器。

该接口用来连接显示器上的15针视频线，需插稳并拧好两端的固定螺丝，以让插针与接口保持良好接触。

MIDI/游戏接口（黄色）：该接口和显卡接口一样有15个针脚，可连接游戏摇杆、方向盘、二合一的双人游戏手柄以及专业的MIDI键盘和电子琴。
