电磁感应单元测试卷

第十二章电磁感应章末自测时间：90分钟满分：100分第Ⅰ卷选择题一、选择题(本题包括10小题，共40分，每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得4分，选对但不全的得2分，错选或不选的得0分)图11．如图1所示，金属杆ab、cd可以在光滑导轨PQ和RS上滑动，匀强磁场方向垂直纸面向里，当ab、cd分别以速度v1、v2滑动时，发现回路感生电流方向为逆时针方向，则v1和v2的大小、方向可能是()A．v1>v2，v1向右，v2向左B．v1>v2，v1和v2都向左C．v1＝v2，v1和v2都向右D．v1＝v2，v1和v2都向左解析：因回路abdc中产生逆时针方向的感生电流，由题意可知回路abdc的面积应增大，选项A、C、D错误，B正确．答案：B图22．(2009年河北唐山高三摸底)如图2所示，把一个闭合线圈放在蹄形磁铁两磁极之间(两磁极间磁场可视为匀强磁场)，蹄形磁铁和闭合线圈都可以绕OO′轴转动．当蹄形磁铁匀速转动时，线圈也开始转动，当线圈的转动稳定后，有()A．线圈与蹄形磁铁的转动方向相同B．线圈与蹄形磁铁的转动方向相反C．线圈中产生交流电D．线圈中产生为大小改变、方向不变的电流解析：本题考查法拉第电磁感应定律、楞次定律等考点．根据楞次定律的推广含义可知A正确、B错误；最终达到稳定状态时磁铁比线圈的转速大，则磁铁相对图3线圈中心轴做匀速圆周运动，所以产生的电流为交流电．答案：AC3．如图3所示，线圈M和线圈P绕在同一铁芯上．设两个线圈中的电流方向与图中所标的电流方向相同时为正．当M中通入下列哪种电流时，在线圈P中能产生正方向的恒定感应电流()解析：据楞次定律，P中产生正方向的恒定感应电流说明M中通入的电流是均匀变化的，且方向为正方向时应均匀减弱，故D正确．答案：D图44．(2008年重庆卷)如图4所示，粗糙水平桌面上有一质量为m的铜质矩形线圈，当一竖直放置的条形磁铁从线圈中线AB正上方等高快速经过时，若线圈始终不动，则关于线圈受到的支持力N及在水平方向运动趋势的正确判断是()A．N先小于mg后大于mg，运动趋势向左B．N先大于mg后小于mg，运动趋势向左C．N先小于mg后大于mg，运动趋势向右D．N先大于mg后小于mg，运动趋势向右解析：由题意可判断出在条形磁铁等高快速经过线圈时，穿过线圈的磁通量是先增加后减小，根据楞次定律可判断：在线圈中磁通量增大的过程中，线圈受指向右下方的安培力，在线圈中磁通量减小的过程中，线圈受指向右上方的安培力，故线圈受到的支持力先大于mg 后小于mg，而运动趋势总向右，D正确．答案：D5．如图5(a)所示，圆形线圈P静止在水平桌面上，其正上方悬挂一相同线圈Q，P和Q 共轴，Q中通有变化电流，电流随时间变化的规律如图(b)所示，P所受的重力为G，桌面对P的支持力为F N，则()图5A．t1时刻F N＞G B．t2时刻F N>GC．t3时刻F N<G D．t4时刻F N＝G3 / 8解析：t 1时刻，Q 中电流正在增大，穿过P 的磁通量增大，P 中产生与Q 方向相反的感应电流，反向电流相互排斥，所以F N >G ；t 2时刻Q 中电流稳定，P 中磁通量不变，没有感应电流，F N ＝G ；t 3时刻Q 中电流为零，P 中产生与Q 在t 3时刻前方向相同的感应电流，而Q 中没有电流，所以无相互作用，F N ＝G ；t 4时刻，P 中没有感应电流，F N ＝G.答案：AD6．用相同导线绕制的边长为L 或2L 的四个闭合导体线框，以相同的速度匀速进入右侧匀强磁场，如图6所示．在每个线框进入磁场的过程中，M 、N 两点间的电压分别为U a 、U b 、U c 和U d .下列判断正确的是( )图6A ．U a <U b <U c <U dB ．U a <U b <U d <U cC ．U a ＝U b <U d ＝U cD ．U b <U a <U d <U c解析：线框进入磁场后切割磁感线，a 、b 产生的感应电动势是c 、d 电动势的一半．而不同的线框的电阻不同．设a 线框电阻为4r ，b 、c 、d 线框的电阻分别为6r 、8r 、6r .则U a＝BL v ·3r 4r ＝3BL v 4，U b ＝BL v ·5r 6r ＝5BL v 6，U c ＝B 2L v ·6r 8r ＝3BL v 2，U d ＝B 2L v ·4r 6r ＝4Bl v 3.所以B 正确． 答案：B图77．(2009年安徽皖南八校联考)如图7所示，用一块金属板折成横截面为“”形的金属槽放置在磁感应强度为B 的匀强磁场中，并以速度v 1向右匀速运动，从槽口右侧射入的带电微粒的速度是v 2，如果微粒进入槽后恰能做匀速圆周运动，则微粒做匀速圆周运动的轨道半径r 和周期T 分别为( )A.v 1v 2g ，2πv 2gB.v 1v 2g ，2πv 1gC.v 1g ，2πv 1gD.v 1g ，2πv 2g 解析：金属板折成“”形的金属槽放在磁感应强度为B 的匀强磁场中，并以速度v 1向右匀速运动时，左板将切割磁感线，上、下两板间产生电势差，由右手定则可知上板为正，下板为负，E ＝U d ＝Bl v 1l＝B v 1，微粒做匀速圆周运动，则重力等于电场力，方向相反，故有m ＝qE g ＝qB v 1g ，向心力由洛伦兹力提供，所以q v 2B ＝m v 22r ，得r ＝m v 2qB ＝v 1v 2g ，周期T ＝2πr v 2＝2πv 1g，故B 项正确．答案：B8．超导磁悬浮列车是利用超导体的抗磁作用使列车车体向上浮起，同时通过周期性地变换磁极方向而获得推进动力的新型交通工具．其推进原理可以简化为如图8所示的模型：在水平面上相距L 的两根平行直导轨间，有竖直方向等距离分布的匀强磁场B 1和B 2，且B 1＝B 2＝B ，每个磁场的宽度都是l ，相间排列，所有这些磁场都以相同的速度向右匀速运动，这时跨在两导轨间的长为L 、宽为l 的金属框abcd (悬浮在导轨上方)在磁场力作用下也将会向右运动．设金属框的总电阻为R ，运动中所受到的阻力恒为F f ，金属框的最大速度为v m ，则磁场向右匀速运动的速度v 可表示为( )图8A ．v ＝(B 2L 2v m －F f R )/B 2L 2B ．v ＝(4B 2L 2v m ＋F f R )/4B 2L 2C ．v ＝(4B 2L 2v m －F f R )/4B 2L 2D ．v ＝(2B 2L 2v m ＋F f R )/2B 2L 2解析：导体棒ad 和bc 各以相对磁场的速度(v －v m )切割磁感线运动．由右手定则可知回路中产生的电流方向为abcda ，回路中产生的电动势为E ＝2BL (v －v m )，回路中电流为I ＝2BL (v －v m )/R ，由于左右两边ad 和bc 均受到安培力，则合安培力为F 合＝2×BLI ＝4B 2L 2(v －v m )/R ，依题意金属框达到最大速度时受到的阻力与安培力平衡，则F f ＝F 合，解得磁场向右匀速运动的速度v ＝(4B 2L 2v m ＋F f R )/4B 2L 2，B 对．答案：B9．矩形导线框abcd 放在匀强磁场中，磁感线方向与线圈平面垂直，磁感应强度B 随时间变化的图象如图9所示，t ＝0时刻，磁感应强度的方向垂直纸面向里．在0～4 s 时间内，线框中的感应电流(规定顺时针方向为正方向)、ab 边所受安培力(规定向上为正方向)随时间变化的图象分别为下图中的( )图9解析：在0～1 s 内，穿过线框中的磁通量为向里的减少，由楞次定律，感应电流的磁场垂直纸面向里．由安培定则，线框中感应电流的方向为顺时针方向. 由法拉第电磁感应定律，E =n ΔB ·S Δt ，E 一定，由I =E R，故I 一定，由左手定则，ab 边受的安培力向上．由于磁场变弱，故安培力变小．同理可判出在1～2 s 内，线框中感应电流的方向为顺时针方向，ab 边受的安培力为向下的变强.2～3 s 内，线框中感应电流的方向为逆时针方向，ab 边受的安培力为向上的变弱，因此选项AD 对．答案：AD10．如图10甲所示，用裸导体做成U 形框架abcd ，ad 与bc 相距L ＝0.2 m ，其平面与水平面成θ＝30°角．质量为m ＝1 kg 的导体棒PQ 与ad 、bc 接触良好，回路的总电阻为R ＝5 / 81 Ω.整个装置放在垂直于框架平面的变化磁场中，磁场的磁感应强度B 随时间t 的变化情况如图乙所示(设图甲中B 的方向为正方向)．t ＝0时，B 0＝10 T ，导体棒PQ 与cd 的距离x 0＝0.5 m ．若PQ 始终静止，关于PQ 与框架间的摩擦力大小在0～t 1＝0.2 s 时间内的变化情况，下面判断正确的是( )图10 A ．一直增大B ．一直减小C ．先减小后增大D ．先增大后减小解析：由图乙，ΔB Δt ＝B 0t 1＝50 T/s ，t ＝0时，回路所围面积S ＝Lx 0＝0.1 m 2，产生的感应电动势E ＝ΔB ·S Δt ＝5 V ，I ＝E R＝5 A ，安培力F ＝B 0IL ＝10 N ，方向沿斜面向上．而下滑力mg sin30°＝5 N ，小于安培力，故刚开始摩擦力沿斜面向下．随着安培力减小，沿斜面向下的摩擦力也减小，当安培力等于mg sin30°时，摩擦力为零．安培力再减小，摩擦力变为沿斜面向上且增大，故选项C 对．答案：C第Ⅱ卷 非选择题二、填空与实验题(本题包括2小题，共12分．把答案填在相应的横线上或按题目要求作答)图1111．如图11所示，有一弯成θ角的光滑金属导轨POQ ，水平放置在磁感应强度为B 的匀强磁场中，磁场方向与导轨平面垂直．有一金属棒MN 与导轨的OQ 边垂直放置，金属棒从O 点开始以加速度a 向右运动，求t 秒末时，棒与导轨所构成的回路中的感应电动势是________．解析：该题求的是t 秒末感应电动势的瞬时值，可利用公式E ＝B l v 求解．开始运动t 秒末时，金属棒切割磁感线的有效长度为L ＝OD tan θ＝12at 2tan θ. 根据运动学公式，这时金属棒切割磁感线的速度为v ＝at .由题知B 、L 、v 三者互相垂直，有E ＝BL v ＝12Ba 2t 3tan θ，即金属棒运动t 秒末时，棒与导轨所构成的回路中的感应电动势是E ＝12Ba 2t 3tan θ. 答案：12Ba 2t 3tan θ图1212．如图12所示，有一闭合的矩形导体框，框上M 、N 两点间连有一电压表，整个装置处于磁感应强度为B 的匀强磁场中，且框面与磁场方向垂直．当整个装置以速度v 向右匀速平动时，M 、N 之间有无电势差？________(填“有”或“无”)，电压表的示数为________．解析：当矩形导线框向右平动切割磁感线时，AB 、CD 、MN 均产生感应电动势，其大小均为BL v ，根据右手定则可知，方向均向上．由于三个边切割产生的感应电动势大小相等，方向相同，相当于三个相同的电源并联，回路中没有电流，而电压表是由电流表改装而成的，当电压表中有电流通过时，其指针才会偏转．既然电压表中没有电流通过，其示数应为零．也就是说，M 、N 之间虽有电势差BL v ，但电压表示数为零．答案：有 0三、计算题(本题包括4小题，共48分．解答应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位)图1313．如图13所示是一种测量通电线圈中磁场的磁感应强度B 的装置，把一个很小的测量线圈A 放在待测处，线圈与测量电荷量的冲击电流计G 串联，当用双刀双掷开关S 使螺线管的电流反向时，测量线圈中就产生感应电动势，从而引起电荷的迁移，由表G 测出电荷量Q ，就可以算出线圈所在处的磁感应强度B .已知测量线圈的匝数为N ，直径为d ，它和表G 串联电路的总电阻为R ，则被测出的磁感应强度B 为多大？解析：当双刀双掷开关S 使螺线管的电流反向时，测量线圈中就产生感应电动势，根据法拉第电磁感应定律可得：E ＝N ΔΦΔt ＝N 2Bπ(d 2)2Δt由欧姆定律和电流的定义得：I ＝E R ＝Q Δt ，即Q ＝E RΔt 联立可解得：B ＝2QR πNd 2. 答案：2QR πNd 27 / 8图1414．如图14所示，线圈内有理想边界的磁场，开始时磁场的磁感应强度为B 0.当磁场均匀增加时，有一带电微粒静止于平行板(两板水平放置)电容器中间，若线圈的匝数为n ，平行板电容器的板间距离为d ，粒子的质量为m ，带电荷量为q .(设线圈的面积为S)求：(1)开始时穿过线圈平面的磁通量的大小．(2)处于平行板电容器间的粒子的带电性质．(3)磁感应强度的变化率．解析：(1)Φ＝B 0S .(2)由楞次定律，可判出上板带正电，故推出粒子应带负电．(3)E ＝n ΔΦΔt ，ΔΦ＝ΔB ·S ， q ·E d ＝mg ，联立解得：ΔB Δt ＝mgd nqS. 答案：(1)B 0S (2)负电 (3)ΔB Δt ＝mgd nqS15．用密度为d 、电阻率为ρ、横截面积为A 的薄金属条制成边长为L 的闭合正方形框abb ′a ′.如图15所示，金属方框水平放在磁极的狭缝间，方框平面与磁场方向平行．图15设匀强磁场仅存在于相对磁极之间，其他地方的磁场忽略不计．可认为方框的aa ′边和bb ′边都处在磁极间，极间磁感应强度大小为B .方框从静止开始释放，其平面在下落过程中保持水平(不计空气阻力)．(1)求方框下落的最大速度v m (设磁场区域在竖直方向足够长)；(2)当方框下落的加速度为g 2时，求方框的发热功率P ； (3)已知方框下落时间为t 时，下落高度为h ，其速度为v t (v t <v m )．若在同一时间t 内，方框内产生的热与一恒定电流I 0在该框内产生的热相同，求恒定电流I 0的表达式．解析：(1)由题意可知，方框质量和电阻分别为：m ＝4LAd ；R ＝ρ4L A当方框所受安培力F ＝G 时，方框达到最大速度v m方框下落速度为v m 时，产生的感应电动势E ＝B ·2L ·v m感应电流I ＝B ·2L ·v m R ＝BA v m 2ρ安培力F ＝BI ·2L ＝B 2AL v m ρG ＝mg ＝4LAdg ，方向竖直向下由：B 2AL ρv m＝4LAdg 得：方框下落的最大速度v m ＝4ρd B 2g . (2)当方框加速度为g 2时，根据牛顿第二定律得： mg －BI ·2L ＝m g 2，得：I ＝mg 4BL ＝Adg B ，则方框的发热功率：P ＝I 2R ＝4ρALd 2g 2B 2. (3)在整个过程中，由能量守恒定律：mgh ＝12m v 2t ＋I 20Rt解得：I 0＝mRt (gh －12v 2t )将m 、R 代入上式，得：I 0＝A dρt (gh －12v 2t ).答案：(1)4ρd B 2g (2)4ρALd 2g 2B 2(3)I 0＝A dρt (gh －12v 2t )。

v《电磁感应》单元测试题姓名：一．选择题1.如图，电阻R、电容C与一线圈连成闭合电路，条形磁铁静止于线圈的正上方，N极朝下，现使磁铁自由下落，在N极接近线圈上端的过程中，流过R的电流方向和电容器极板的带电情况是（）。

A.从a到b，上极板带正电B.从a到b，下极板带正电C.从b到a，上极板带正电 C.从b到a，下极板带正电2.如图所示，在光滑水平面上的直线MN左侧有垂直于纸面向里的匀强磁场，右侧是无磁场空间．将两个大小相同的铜质矩形闭合线框由图示位置以同样的速度v向右完全拉出匀强磁场．已知制作这两只线框的铜质导线的横截面积之比是1∶2．则拉出过程中下列说法中正确的是（）A.所用拉力大小之比为2∶1B.通过导线某一横截面的电荷量之比是1∶1C.拉力做功之比是1∶4D.线框中产生的电热之比为1∶23.如图所示，一导线弯成半径为a的半圆形闭合回路。

虚线MN右侧有磁感应强度为B的匀强磁场，方向垂直于回路所在的平面。

回路以速度v向右匀速进入磁场，直径CD始终与MN垂直。

从D点到达边界开始到C点进入磁场为止，下列结论正确的是（）。

A.感应电流方向不变B.CD段直线始终不受安培力C.感应电动势最大值D.感应电动势平均值4.将两根金属棒ab与cd，分别放在两对平行金属导轨上，而两对平行导轨分别和闭合铁芯上两组线圈21、NN连接，且对于如图7所示的匀强磁场中，则下列判断正确的是( )A．ab向右匀速运动时，cd保持静止B．ab向右匀速运动时，cd向左运动C．ab向右加速运动时，cd向右运动D．ab向右减速运动时，cd向右运动5．如图所示，闭合线圈正上方附近有一竖直放置的条形磁铁，磁铁的N极朝下但未插入线圈内部.在磁铁向上运动远离线圈的过程中（）A.线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互吸引B. 线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互排斥C. 线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互吸引D. 线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互排斥6．如图所示，闭合导线框的质量可以忽略不计，将它从图示位置匀速拉出匀强磁场．若第一次用0.3s时间拉出，外力所做的功为W1，通过导线截面的电量为q1；第二次用0.9s时间拉出，外力所做的功为 W2，通过导线截面的电量为 q2，则：A．W1＜W2，q1＜q2B．W1＜W2，q1=q2C．W1＞W2，q1=q2D．W1＞W2，q1＞q27.如图所示，有一回路处于竖直平面内，匀强磁场方向水平，且垂直于回路平面，当AC无初速释放后，（回路由导体构成，两平行导轨足够长）则( )A．AC受磁场阻力作用，以小于g的加速度匀加速下落B．AC加速下落，加速度逐渐减小趋向于零，速度逐渐增大趋向一个最大值C．AC的加速度逐渐减小，通过R的电流也逐渐减小，最后电流为零D．AC受到的磁场力越来越大，最后趋向于与重力平衡8.图中半径为r的金属圆盘在垂直于盘面的匀强磁场中，绕O轴以角速度ω沿逆时针方向匀速转动，电阻两端分别接盘心O和盘边缘，则通过电阻R的电流强度的大小和方向是( )A．由c到d，I＝ B．由d到c，I＝C．由c到d，I＝ D．由d到c，I＝9.如图，一个边长为l的正方形虚线框内有垂直于纸面向里的匀强磁场；一个边长也为l的正方形导线框所在平面与磁场方向垂直；虚线框对角线ab与导线框的一条边垂直，ba的延长线平分导线框．在t＝0时，导线框从图示位置开始以恒定速度沿ab方向开始进入磁场区域，直到整个导线框离开磁场区域．以I表示导线框中感应电流的强度，取逆时针方向为正．下列表示I－t关系的图示中，可能正确的是：( )B． C． D．二．计算题10.在磁感强度B=5T的匀强磁场中，放置两根间距d=0.1m的平行光滑直导轨，一端接有电阻R=9Ω，以及电键S和电压表．垂直导轨搁置一根电阻r=1Ω的金属棒ab，棒与导轨良好接触．现使金属棒以速度v=10m/s匀速向右移动，试求：（1）电键S闭合前、后电压表的示数；（2）闭合电键S，外力移动棒的机械功率．11．如图所示，两平行金属导轨之间的距离L为0．6m，两导轨所在平面与水平面之间的夹角θ为37°，一质量m为0．1kg，电阻R为0．2Ω的导体棒横放在导轨上，整个装置处于匀强磁场中，磁感应强度B为0．5 T，方向垂直导轨平面斜向上，已知导体棒与金属导轨间的动摩擦因数μ为0．3，电阻R的阻值为0．8Ω，今由静止释放导体棒，导体棒沿导轨下滑s为3m时开始做匀速直线运动（sin37°=0．6,cos37°=0．8， g=10m/s2）求：（1）导体棒匀速运动的速度；（2）导体棒开始下滑至匀速运动时，整个电路中产生的热能。

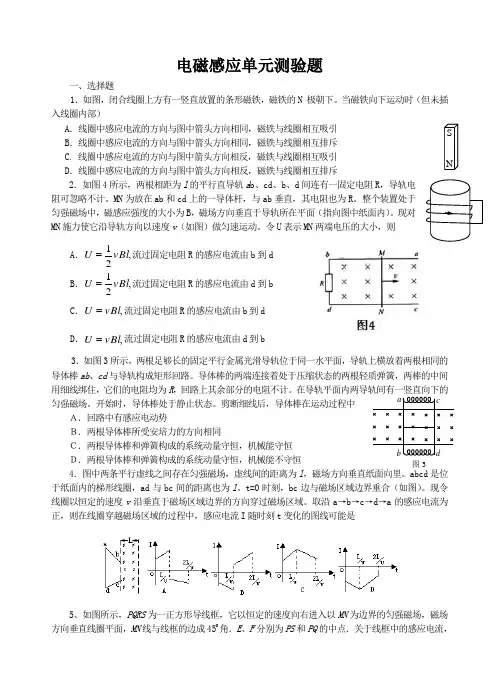

电磁感应单元测验题一、选择题1．如图，闭合线圈上方有一竖直放置的条形磁铁，磁铁的N 极朝下。

当磁铁向下运动时（但未插入线圈内部）A ．线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互吸引B ．线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互排斥 C. 线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互吸引D ．线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互排斥2．如图4所示，两根相距为l 的平行直导轨a b 、cd 、b 、d 间连有一固定电阻R ，导轨电阻可忽略不计。

MN 为放在ab 和cd 上的一导体杆，与ab 垂直，其电阻也为R 。

整个装置处于匀强磁场中，磁感应强度的大小为B ，磁场方向垂直于导轨所在平面（指向图中纸面内）。

现对MN 施力使它沿导轨方向以速度v （如图）做匀速运动。

令U 表示MN 两端电压的大小，则 A ．,21vBl U =流过固定电阻R 的感应电流由b 到d B ．,21vBl U =流过固定电阻R 的感应电流由d 到bC ．,vBl U =流过固定电阻R 的感应电流由b 到dD ．,vBl U =流过固定电阻R 的感应电流由d 到b3．如图3所示，两根足够长的固定平行金属光滑导轨位于同一水平面，导轨上横放着两根相同的导体棒ab 、cd 与导轨构成矩形回路。

导体棒的两端连接着处于压缩状态的两根轻质弹簧，两棒的中间用细线绑住，它们的电阻均为R ，回路上其余部分的电阻不计。

在导轨平面内两导轨间有一竖直向下的匀强磁场。

开始时，导体棒处于静止状态。

剪断细线后，导体棒在运动过程中Ａ．回路中有感应电动势Ｂ．两根导体棒所受安培力的方向相同Ｃ．两根导体棒和弹簧构成的系统动量守恒，机械能守恒Ｄ．两根导体棒和弹簧构成的系统动量守恒，机械能不守恒 4．图中两条平行虚线之间存在匀强磁场，虚线间的距离为l ，磁场方向垂直纸面向里。

abcd 是位于纸面内的梯形线圈，ad 与bc 间的距离也为l 。

高二物理电磁感应单元测试题一、选择题（1-6为单选题，每小题4分，共24分。

7-10为多选题，每小题5分，共20分。

）1、如图所示，有导线ab长0.2m，在磁感应强度为0.8T的匀强磁场中，以3m/S的速度做切割磁感线运动，导线垂直磁感线，运动方向跟磁感线及直导线均垂直.磁场的有界宽度L=0.15m，则导线中的感应电动势大小为（）A．0.48V B．0.36VC．0.16V D．0.6V2、图中的四个图分别表示匀强磁场的磁感应强度B、闭合电路中一部分直导线的运动速度v和电路中产生的感应电流I的相互关系，其中正确是（）3、如图所示，矩形导线框从通电直导线EF左侧运动到右侧的过程中，关于导线框中产生的感应电流的正确说法是（）A．感应电流方向是先沿abcd方向流淌，再沿adcb方向流淌B．感应电流方向是先沿adcb方向流淌，然后沿abcd方向流淌，再沿adcb方向流淌C．感应电流始终是沿adcb方向流淌D．感应电流始终是沿abcd方向流淌4、如图所示，通电直导线垂直穿过闭合线圈的中心，那么（）A．当导线中电流增大时，线圈中有感应电流；B．当线圈左右平动时，线圈中有感应电流；C．当线圈上下平动时，线圈中有感应电流；D．以上各种状况都不会产生感应电流。

5、如图所示，空间分布着宽为L，垂直于纸面对里的匀强磁场．一金属线框从磁场左边界匀速向右通过磁场区域．规定逆时针方向为电流的正方向，则感应电流随位移改变的关系图（i-x）正确的是（）6、如图所示，足够长的U 型光滑金属导轨平面与水平面成θ角，其中MN 与PQ 平行导轨间距为L ， 导轨平面与磁感应强度为B 的匀强磁场垂直，导轨电阻不计.金属捧a b 由静止起先沿导轨下滑，并与两导轨始终保持垂直且良好接触，ab 棒接入电路的电阻为R ，当流过棒ab 某一横截面的电量为q 时。

此时金属棒的速度大小为v ，则金属棒ab 在这一过程中（ ）A.ab 棒运动的平均速度大小为2vB.此时金属棒的加速度为22sin B L va g mRθ=-C.此过程中产生的焦耳热为Q BLvq =D. 金属棒ab 沿轨道下滑的最大速度为22mgRB L7、 如图所示在垂直于纸面对里的范围足够大的匀强磁场中有一个矩形闭合线圈abcd ，线圈平面与磁场垂直，O 1O 2与O 3O 4都是线圈的对称轴，应使线圈怎样运动才能使其中产生感应电流（ ）A ．向左或向右平动 B.向上或向下平动 C ．绕O 1O 2轴转动 D. 绕O 3O 4轴转动8、 如图所示，挂在弹簧下端的条形磁铁在闭合线圈内振动，假如空气阻力不计，则（ ） A ．磁铁的振幅不变 B ．磁铁做阻尼振动C ．线圈中有渐渐变弱的直流电D ．线圈中渐渐变弱的沟通电9、如图所示，质量为m 的铜质小闭合线圈静置于粗糙水平桌面上。
