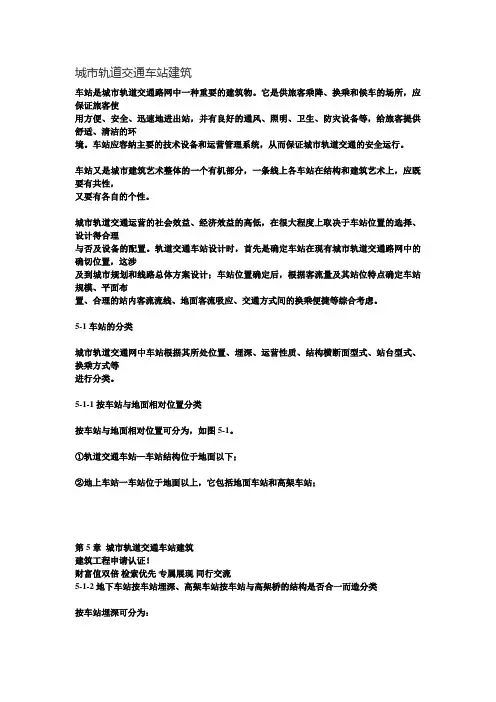

城市轨道交通第5章 车站建筑

城市轨道交通车站建筑车站是城市轨道交通路网中一种重要的建筑物。

它是供旅客乘降、换乘和候车的场所，应保证旅客使用方便、安全、迅速地进出站，并有良好的通风、照明、卫生、防灾设备等，给旅客提供舒适、清洁的环境。

车站应容纳主要的技术设备和运营管理系统，从而保证城市轨道交通的安全运行。

车站又是城市建筑艺术整体的一个有机部分，一条线上各车站在结构和建筑艺术上，应既要有共性，又要有各自的个性。

城市轨道交通运营的社会效益、经济效益的高低，在很大程度上取决于车站位置的选择、设计得合理与否及设备的配置。

轨道交通车站设计时，首先是确定车站在现有城市轨道交通路网中的确切位置，这涉及到城市规划和线路总体方案设计；车站位置确定后，根据客流量及其站位特点确定车站规模、平面布置、合理的站内客流流线、地面客流吸应、交通方式间的换乘便捷等综合考虑。

5-1 车站的分类城市轨道交通网中车站根据其所处位置、埋深、运营性质、结构横断面型式、站台型式、换乘方式等进行分类。

5-1-1 按车站与地面相对位置分类按车站与地面相对位置可分为，如图5-1。

①轨道交通车站—车站结构位于地面以下；②地上车站一车站位于地面以上，它包括地面车站和高架车站；第5章城市轨道交通车站建筑建筑工程申请认证！财富值双倍检索优先专属展现同行交流5-1-2 地下车站按车站埋深、高架车站按车站与高架桥的结构是否合一而造分类按车站埋深可分为：①浅埋车站——采用明挖法或盖挖法施工，轨顶至地表距离在20m以内，如图5-2中1、2所示；②深埋车站——采用暗挖法施工，轨顶至地表距离在20m以上；如图5-2中3、4所示。

高架车站可以分为：站桥合一结构车站——高架车站的结构和站内轨道结构是做在一起的。

站桥分离结构车站——站内轨道结构和线路高架桥的结构是连通的。

5-1-3 按车站运营性质分类按车站运营性质主要有，如图5-3。

①中间站（即一般站）——中间站仅供乘客上、下车之用，功能单一，是地铁路网中数量最多的车站；②区域站（即折返站)——区域站是设在两种不同行车密度交界处的车站，设有折返线和设备。

图5-16 围护墙水压力计算的经验方法 水平力分布；b)水压力与渗径的直线比例关系
3.地面超载作用下的土压力计算
图5-17 局部均布荷载作用下Rankine土压力计算图示
图5-18 地表局部均匀荷载作用下的土压力计算图示
4.相邻条形基础荷载作用时的土压力计算
5.非极限状态的土压力计算
主动土压力的提高值介于ka与k0之间，当沉降有严格限制的建筑物或地下管线位于Ⅰ区范围时，采用k0计算土压力；位于Ⅱ区范围时，采用 计算土压力。 图5-20 采用提高主动土压力的场地工程条件
图5-21 基坑开挖土压力发展阶段
图5-22 四种类型围护结构土压力示意图 无支撑围护（下端固定）；b)单道顶撑围护（下端固定）；c)单道顶撑固定；d)多支撑围护
第四节 支护结构选型与设计
支护结构：
稳定性验算、支护结构强度设计和基坑变形计算。
设计需考虑因素：
支护结构的设计包括：
基坑工程中采用的围护墙、支撑（或土层锚杆）、围檩、防渗帷幕等结构体系的总称，主要包括围护结构和支撑结构体系。
围护结构的插入比、支撑的设置、结构配筋。
现浇地下连续墙
1.地下连续墙：
——法向分力 ——切向分力 ——圆弧段土摩擦角及黏聚力 ——圆弧段段长
图5-37 瑞典条分法
围护墙体抗倾覆稳定验算：
图5-38 重力式围护结构抗倾覆计算简图 Ms——倾覆力矩(kN·m/m) Fa——坑外侧土压力(kN) Fw——水压力(kN) MR——倾覆力矩(kN·m/m) Gk——水泥土围护墙自重 Fp——被动侧压力(kN) (kN)
5.检票机
售票机的数量应满足车站远期超高峰小时客流的需要，售票机应设在客流不交叉，且干扰小的地方。售票机前应留有足够的空间，供乘客排队购票及通行。

5.1 屏蔽门的基本概念及组成
【理论知识】 5.1 屏蔽门的基本概念及组成 1. 概 述 站台屏蔽门（Platform Screen Doors）是设在站台边缘，把站台区域 与列车运动区域相互隔开的设备如图5-1、5-2所示。设置屏蔽门系统的主要 目的是防止人员跌落轨道产生意外事故，列车未进站时，屏蔽门处于关闭状 态，保证了乘客候车的安全，防止了可能出现的各种意外；而当列车进站后， 使列车车门与站台屏蔽门严格对准，并使列车车门与屏蔽门联动开启，以供 乘客上下车，待乘降结束后，车门与站台门同步关闭。为乘客提供一个安全、 舒适的候车环境，提高地铁的服务水平。与传统的地下车站相比，采用站台 屏蔽门具有如下的优点： 1）设置站台屏蔽门后，可实现司机一人全程操作，站台上不必再设站 务人员接发列车(站台屏蔽门的开启由列车司机操纵)。
5.1 屏蔽门的基本概念及组成
图5-1 站台屏蔽门设备示意图
5.1 屏蔽门的基本概念及组成
图5-2 站台屏蔽门设备实物及指示说明图
5.1 屏蔽门的基本概念及组成
2. 站台屏蔽门中各类门的作用 1）滑动门(ASD) - 中分双开式，作为乘客疏散通道，一侧有若干对与 列车车门对应的滑动门。 2）固定门（FIX）- 固定安装 跟滑动门一起形成隔离的屏障 3）应急门 (EED ) - 有门锁装置，紧急情况下手动打开，站台侧用钥 匙打开应急门，轨道侧列车司机通过广播指导乘客压推杆锁打开。 4）DCU - 滑动门电气控制装置 5）ERM - 滑动门手动解锁装置 6）端门（MSD） 主要用于车站工作人员在站台和轨道之间的进出通道，同时兼顾紧急情 况下疏散乘客的要求，端头门有门锁装置，在紧急情况下允许手动打开，即 工作人员可在站台侧用“通用”钥匙、乘客在轨道侧推压开门推杆将门打开， 门锁装置和应急门一样。车站控制室内操作屏蔽门开关的紧急控制开关。 （7）PSL 就地控制单元，自动控制故障时操作此开关控制屏蔽门的开关。

【理论知识】 5.2 城市轨道交通车辆的构成
2.车门 (1)车门的基本要求 世界各国轨道交通车辆的车门结构和类型多种多 样，但根据城市轨道交通的特点，车门应满足以下设计要求：①具有 足够的数量和有效宽度;②车门要均匀分布，方便乘客上、下车;③车门 附近有足够的空间;④具有较高的工作可靠性，以确保乘客的安全。 (2)车门的结构形式 按照驱动系统动力来源的不同，地铁车辆的客室 车门分为电动式车门和气动式车门。 1)内藏嵌入式移门。 2)外挂式移门。 3)塞拉门。
图5-12 弹性悬挂装置示意图
【理论知识】 5.2 城市轨道交通车辆的构成
3)抗侧滚扭杆。
图5-13 空气弹簧悬挂系统原理
【理论知识】 5.2 城市轨道交通车辆的构成
4)减振器。
图5-14 扭杆弹簧简图
【理论知识】 5.2 城市轨道交通车辆的构成
(4)中央牵引装置 1)基本作用。
2)结构特点。
【理论知识】 5.2 城市轨道交通车辆的构成
6. 空调通风系统 空调通风系统是城市轨道交通车辆中用来对车内空间进行通风换气、 温度控制的装置。 空调通风系统包括通风系统、空气冷却系统、空气加热系统、空气加 湿系统、调节控制系统。 7. 风源系统
风源系统是指城市轨道交通车辆上的，为空气弹簧、机械制动、车 门的开闭等提供压缩空气的设备装置。 风源系统包括电动空气压缩机，除油、除湿装置，散热装置，压力控 制装置，管路等组成。
【理论知识】 5.3 城市轨道交通车辆的维修
(2)驾驶员室的日检检查 检查驾驶员室遮阳帘、两侧刮雨器、左右 滑动门及紧固件、通客室门及观察孔，要求功能正常、无损坏、无 松动。 (3)地铁车辆车载灭火器 要求每日检查各灭火器是否在原位，外观 是否完好，是否有效。 (4)车钩的日检检查要求 检查内容包括：检查全自动车钩钩头、橡 胶托架、电缆和电缆夹、气管密封环、缓冲器标志环和各紧固件等， 要求各项目正常、无明显损坏、无明显松动及遗落；检查半自动车 钩、橡胶托架、电缆和电缆夹、缓冲器标志环和各紧固件等，要求 各项目正常、无明显损坏、无明显松动及遗落；检查半永久车钩抱 箍、橡胶托架、电缆和电缆夹和各紧固件等，要求各项目正常、无 明显损坏、无明显松动及遗落。
