动力及环境监控系统工程手册世纪瑞尔样本

１系统概述 (3)２系统组成和网络拓扑 (4)３系统功能及操作 (4)3.1 系统登录 (4)3.2消息窗口 (6)3.3视频监控 (6)3.4信息窗口 (7)3.5确认报警 (7)3.6历史事件 (7)3.7历史曲线 (8)3.8操作记录 (9)3.9更改密码 (10)3.10遥控操作 (10)3.11站点管理 (15)3.12站点实时信息 (16)3.13用户管理 (18)3.14上传地图 (20)3.15摄像头管理 (20)3.16 IC卡管理 (22)4系统安装 (22)4.1软件配置 (22)4.2硬件配置 (22)4.3系统安装 (23)５系统维护 (24)附录：遂渝线配置 (25)1．站点配置一览 (25)2．中心配置 (26)3．中心软件配置 (27)4．系统网络拓扑简图 (28)5．备注 (29)１系统概述中软网络技术股份有限公司针对铁路、移动、电信等企业对通信动力及环境监控系统的需求，开发了CTT-2000E系列监控系统，该系统经过多年来的不断优化、升级，已经形成了包括硬件、软件、图像、传输等在内的全系列产品，能根据不同地区、不同维护管理体制、不同局情和传输资源进行系统的灵活配置，能够对通信局站内各种动力设备、空调设备及机房环境信息进行实时监控、统一管理，从而保障了通信系统运行的可靠性，为最终实现通信局站的无人值守或少人值守提供有效的手段和工具。

CTT-2000系列监控系统，以WINDOWS NT/2000为系统运行平台，选择业界流行的开放式、模块化设计技术和通用的监控组态软件，并融入先进的计算机网络管理、多媒体、测控网络技术。

自主开发生产的远程图像监控系统，其核心设备为基于E1、ISDN、DDN、PSTN等通信线路的单向视频传输设备，可同时完成语音和数据的合路传输。

该系统采用先进的数字图象压缩编解码技术，提供集图像、语音、数据与一体的多媒体监控平台，可有效实现图像与数据的无缝集成，为铁路、电力、交通、金融、电信等行业实施大范围、远距离的集中监控服务。

动力环境监控系统动力环境监控系统系统针对各种通信局站（包括通信机房、基站、支局、模块局等）的设备特点和工作环境，对局站内的通讯电源、蓄电池组、UPS、发电机、空调等智能、非智能设备以及温湿度、烟雾、地水、门禁等环境量实现“遥测、遥信、遥控、遥调”等功能。

本监控系统充分利用了通讯传输设备所能提供的各种传输信道资源，不但可以成功实现多级网管，使局站无人职守成为现实，而且高效率的使用信道资源，为用户节约了大量的信道资源投入和运行维护投入，降低了用户运营成本；监控中心软件可实现中文图形化人机界面的操作，界面更友好，功能更强大，可实现对所有局站的全参数、全方位的监控，大大提高了用户的维护管理效率。

2、系统特点多线程并行处理模式，使系统运行效率更高，实时性更强图形与列表相得益彰的监控界面，充分体现了系统的友好性和操作的易用性故障告警的及时响应、系统的智能故障判断功能保证了系统运行的高可靠性通讯故障作为一种特殊告警进行处理。

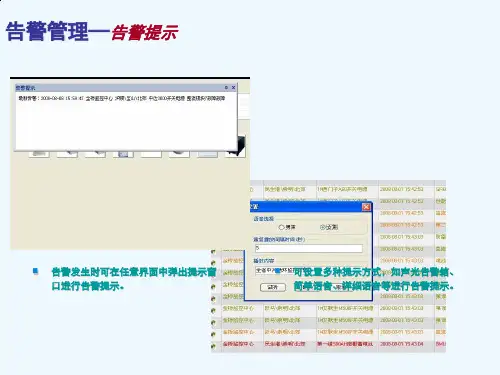

方便灵活的配置功能和协议解释功能，彰显系统的灵活性和兼容性灵活多样的组网方式，可利用E1、IP、PSTN、DDN、无线等多种传输资源强大的数据库管理和维护升级功能，保证了系统的稳定性和数据的有效性数据报表、数据分析以及维护业务管理功能，提高了维护效率，降低了维护成本系统的远程监控管理功能和在线帮助，方便了系统的远程升级和维护系统支持多巡检台，多监控台3、系统功能3.1 直观的实时监控功能分布式的软件结构，模块化的编程设计，在保证实时性的同时，提供了强大的接入功能监控对象包括高低压配电、电源、油机、蓄电池、UPS、空调等设备，以及温度、湿度、水浸、烟感、红外、门禁、图像等环境信息MDI 风格界面，方便实时数据及告警信息的浏览监控系统图形界面提供灵活构造和功能组装，使用户能通过简单的操作定制监控数据显示界面3.2 完善的告警管理功能自动判别告警等级，并完成相应处理（如：告警窗、声光告警、打印输出、LED大屏幕显示、短信转发、告警存储等）用户自定义的告警查询功能，使用户可以第一时间一览所有需要的告警信息系统具有多地点、多事件的并发告警功能系统具有告警屏蔽和过滤的功能电子故障派修单，回单闭环3.3 灵活的配置管理功能系统维护管理人员在一定权限下，通过监控界面能方便的实现对监控对象（设备及设备类型）、区域、局站等的增加、修改和删除的管理，所有配置操作动态生效。

综合维护员通信电力专业培训教材九、动力环境集中监控系统前言第一章监控系统建设的目标第二章动力环境设备的基本知识第三章监控系统网络与硬件第四章监控系统软件功能第五章相关网络简介前言监控系统是采用数据采集技术、计算机技术和网络技术,以有效提高通信电源、机房空调维护质量的先进手段。

本课程仅讲授系统的基本原理，要求学员了解动力设备、空调设备，会计算机应用操作。

通过本课程学习，要求基本了解监控系统的工作原理，知道监控内容与现场设备的映射关系，为系统操作和使用打下基础。

第一章监控系统建设的目标对通信电源、机房空调实施集中监控管理是对分布的各个独立的电源系统和系统内的各个设备进行遥测、遥信、遥调、遥控，实时监视系统和设备的运行状态，记录和处理相关数据，及时侦测故障，通知人员处理，从而实现通信局（站）的少人或无人值守，以及电源、空调的集中监控维护管理，提高供电系统的可靠性和通信设备的安全性。

第二章动力环境设备的基本知识第一节动力环境设备的分类根据监控需要，将动力环境设备分为三类：电源设备：高压配电设备、低压配电设备、柴油发电机组、UPS、逆变器、整流配电设备、DC-DC变换器、蓄电池组等；空调设备：局部空调设备、集中空调设备；环境：烟雾/火警、门禁、水浸、温度、湿度、雷击等；（3）监控内容高压配电设备（3）进线柜遥测：三相电压、三相电流、有功电度、无功电度遥信：开关状态，过流跳闸告警，速断跳闸告警，接地跳闸告警（2）出线柜遥信：开关状态，过流跳闸告警，速断跳闸告警，接地跳闸告警，失压跳闸告警（3）母联柜遥信：开关状态，过流跳闸告警，速断跳闸告警（4）直流操作电源柜遥测：贮能电压，控制电压遥信：开关状态，贮能电压高／低，控制电压高／低，操作柜充电机故障告警（5）变压器遥信：变压器过温告警，瓦斯告警遥测：温度低压配电设备（3）进线柜遥测：三相输入电压，三相输入电流，功率因数，频率，有功电度遥信：开关状态，缺相、过压、欠压告警遥控：开关分合闸（2）主要配电柜遥信：开关状态遥控：开关分合闸（3）稳压器遥测：三相输入电压，三相输入电流，三相输出电压，三相输出电流遥信：稳压器工作状态（正常／故障，工作／旁路），输入过压，输入欠压，输入缺相，输入过流遥调：输出电压柴油发电机组遥测：三相输出电压，三相输出电流，输出频率／转速，水温（水冷），润滑油油压，润滑油油温，启动电池电压，输出功率，油箱（油库）液位遥信：工作状态（运行／停机），工作方式（自动／手动），主备用机组，自动转换开关（ATS）状态，过压，欠压，过流，频率／转速高，水温高（水冷），润滑油油温高，润滑油油压低，启动失败，过载，启动电池电压高／低，紧急停车，市电故障，充电器故障遥控：开／关机，紧急停车，选择主备用机组遥调：输出电压、频率不间断电源（UPS）遥测：三相输入电压，直流输入电压，三相输出电压，三相输出电流，输出频率，标示蓄电池电压，标示蓄电池温度遥信：同步／不同步状态，UPS／旁路供电，蓄电池放电电压低，市电故障，整流器故障，逆变器故障，旁路故障逆变器遥测：直流输入电压，直流输入电流，交流输出电压，交流输出电流，输出频率遥信：输出电压过压／欠压，输出过流，输出频率过高／过低整流配电设备（3）交流屏（或交流配电单元）遥测：三相输入电压，三相输入电流，输入频率，有功电度遥信：开关状态，故障告警（2）整流器遥测：整流器输出总电压，输出总电流，单个整流模块输出电流遥信：每个整流模块工作状态（开／关机，均充／浮充／测试，限流／不限流），故障／正常，监控模块故障遥控：开／关机，均充／浮充，测试遥调：均充/浮充电压设置，限流设置；（3）直流屏（或直流配电单元）遥测：直流输出总电压，总电流，主要分路电流，蓄电池充、放电电流遥信：直流输出电压过压／欠压，蓄电池熔丝状态，主要分路熔丝／开关故障，低电压隔离开关状态直流－直流变换器遥测：输出电压，输出电流遥信：输出过压／欠压，输出过流蓄电池组遥测：蓄电池组总电压，总电流，蓄电池单体电压，标示电池温度，每组充、放电电流遥信：蓄电池组总电压高／低，单体蓄电池电压高／低，标示电池温度过高，充电电流过高专用空调设备遥测量：三相交流输入电压，三相交流输入电流，送风温度，送风湿度，回风温度，回风湿度，压缩机累计工作时间遥信量：三相交流输入电压过高/过低，三相交流输入电流过流，工作电压过高/过低，工作电流过流，回风温度过高/过低，回风湿度过高/过低，送风温度过高/过低，送风湿度过高/过低，压缩机故障告警，空调开/关机状态，压缩机运行/不运行状态，加热/不加热状态，制冷/不制冷状态，风机工作状态遥控量：空调开/关机，升温，降温遥调量：回风温度，回风湿度，温度范围调整，湿度范围调整分体空调遥测：送风温度、回风温度谣信：工作状态（制冷/制热/送风、停机/工作）、故障告警环境遥测：温度，湿度遥信：烟感，火警，水浸，红外，玻璃破碎，门窗告警，门开/关遥控：门开／关，照明灯开/关防雷系统遥信：雷击告警信号第三章监控系统网络与硬件第一节系统的分层结构整个监控系统可以划分成三层结构，分层结构如下图所示：象监控系统组网图第二节 监控技术采用的定义符号和缩略语：1、PESM （Power & Environment Supervision system for Mobile communication ）中国移动通信机房动力环境监控系统——简称监控系统。

动力环境监控系统技术方案动力环境监控系统技术方案一、系统概述随着电力系统的不断发展，电力设备的可靠性和安全性越来越受到关注。

为了保障电力设备的正常运行和安全运行，需要对电力设备的环境状态进行实时监测和控制。

因此，本项目将开发一套动力环境监控系统，以实现对电力设备的环境状态进行实时监测和控制。

该系统广泛适用于电力行业各类场所，例如变电站、输电线路、发电厂房等。

本系统包括如下两个部分：1.监测设备：主要包括传感器、数据采集器、通信模块等。

2.监测系统：主要包括数据处理中心、监测软件等。

二、系统功能1. 实时监测环境参数本系统主要实现对电力设备周围的环境参数进行实时监测，例如：温度、湿度、气压、风速、风向、降雨等。

在监测过程中，将通过传感器采集环境数据，并将数据实时传输到数据处理中心。

监测数据将显示在监测软件的界面上，并支持数据查询和导出功能。

2. 数据分析和处理为了更好的分析环境数据，本系统将实现数据的分析和处理功能。

分析模块支持环境参数的趋势分析、异常告警和统计分析等功能。

同时支持数据的存储和备份功能，确保数据的安全性。

3. 告警与通知一旦监测数据超过设置的阈值范围，系统将会自动发出告警。

告警信息将通过短信、邮件等多种方式通知维护人员。

同时系统支持设置告警级别和告警频率，增强告警的可靠性。

4. 实时监测摄像头本系统可以通过摄像头实时监测电力设备的周围环境，例如监测是否有未经授权的人员进入，以及设备是否受到损坏等。

同时也可以支持设备的远程监控功能。

5. 维护管理本系统支持设备的远程管理和维护功能。

可以通过远程维护的方式，对设备进行调试和升级。

三、总体设计1. 系统架构本系统采用主从结构的架构设计。

监测设备作为从系统，通过传感器采集环境数据并将数据传输到数据处理中心。

数据处理中心作为主系统，接收从系统传输过来的数据，进行处理后通过网络发布给终端用户。

2. 系统模块系统模块主要包括监测设备模块、数据处理模块、监测软件模块等。

PESM2000I动力设备及环境集中监控仪（V1.O版）用户手册长沙市业通达监控技术有限公司YESTUNED SUPERVISION TECHNOLOGY CO.,LTD.概述PESM2000I动力设备及环境集中监控仪是一种简易型的监控设备。

它集数据采集、部分电量变送于一体，外围配置少量设备就能监测通信站点内设备之重要参数。

适用于监控中小型站点的动力设备及环境。

除作为动力与环境监控系统的监控仪使用外，还可作为数据采集器应用于其它系统。

监控仪提供RS232通讯接口，可以通过PSTN、2M（DDN）网络与远端监控中心相连，接受其对PESM2000I动力设备及环境集中监控仪的遥信、遥测、遥控命令，满足无人值守的要求。

也可与本地的计算机相连，实现本地的集中监控。

目录第一章功能 (3)第二章技术指标 (5)第三章结构 (7)第四章安装及接线 (9)第五章参数设置与下载 (18)第六章显示与操作 (26)第七章故障分析与措施 (30)第八章日常维护与贮运 (31)附图 (32)第一章功能1.1监控功能☆监测模块局、基站、中继站等中小型站点的动力设备部分参数；☆监测模块局、基站、中继站等中小型站点动力设备机房的环境；☆通过协议转换器，可对模块局、基站、中继站等中小型站点智能设备进行部分数据的监测。

1.2告警功能☆根据告警条件，判断监控参数是否有告警触发；☆有告警发生时，蜂鸣器鸣叫，主动上报告警信息；☆按任意键或者3分钟内无按键动作，告警声音被屏蔽。

1.3配置功能☆通过RS232接口，可下载、配置监控仪的参数；☆配置模拟量参数的上限、下限、是否开放告警；☆配置开关量参数是否开放告警；☆配置通讯接口的通讯速率、通讯口号、电话号码；☆配置智能设备的智能设备数、间隔量、包长等数据；☆配置系统的日期、时钟、地址；☆配置控制继电器的控制方式（电平、脉冲）；☆配置告警信号与告警输出通道的关系。

1.4管理功能☆数据存储：存储统计数据、告警信息和开关量状态变化等。

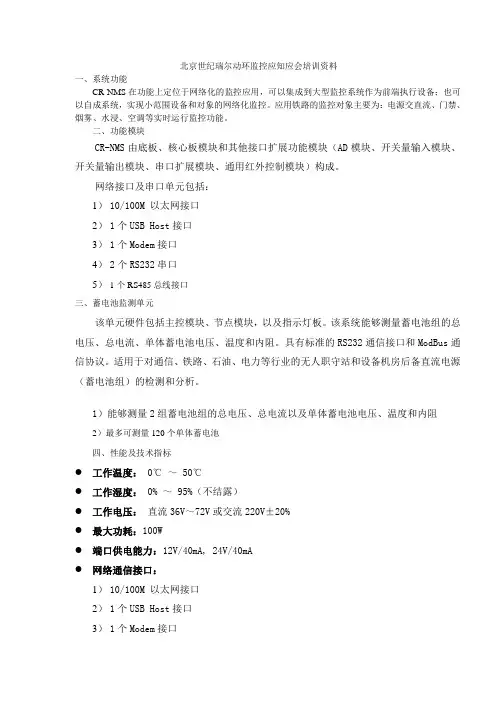

北京世纪瑞尔动环监控应知应会培训资料一、系统功能CR-NMS在功能上定位于网络化的监控应用，可以集成到大型监控系统作为前端执行设备；也可以自成系统，实现小范围设备和对象的网络化监控。

应用铁路的监控对象主要为：电源交直流、门禁、烟雾、水浸、空调等实时运行监控功能。

二、功能模块CR-NMS由底板、核心板模块和其他接口扩展功能模块（AD模块、开关量输入模块、开关量输出模块、串口扩展模块、通用红外控制模块）构成。

网络接口及串口单元包括：1）10/100M 以太网接口2）1个USB Host接口3）1个Modem接口4）2个RS232串口5）1个RS485总线接口三、蓄电池监测单元该单元硬件包括主控模块、节点模块，以及指示灯板。

该系统能够测量蓄电池组的总电压、总电流、单体蓄电池电压、温度和内阻。

具有标准的RS232通信接口和ModBus通信协议。

适用于对通信、铁路、石油、电力等行业的无人职守站和设备机房后备直流电源（蓄电池组）的检测和分析。

1）能够测量2组蓄电池组的总电压、总电流以及单体蓄电池电压、温度和内阻2）最多可测量120个单体蓄电池四、性能及技术指标●工作温度： 0℃～ 50℃●工作湿度： 0% ～ 95%（不结露）●工作电压：直流36V～72V或交流220V±20%●最大功耗：100W●端口供电能力：12V/40mA, 24V/40mA●网络通信接口：1）10/100M 以太网接口2）1个USB Host接口3）1个Modem接口4）2个RS232串口（隔离电压2500Vdc）5）1个RS485总线接口（隔离电压2500Vdc）●开关量输出：1）隔离电压2500Vdc2）接触功率：◆AC：*********◆DC：30V @ 1A3）继电器接通时间<3毫秒4）继电器断开时间<3毫秒●开关量输入：1）隔离电压2500VDC●模拟量输入：1）传感器电源输出：+12V或+24V2）电源波动范围：±10%3）模拟量输入范围：0V～+5V或4mA～20mA4）采样精度12位，采样速率可达20点/秒●蓄电池监测单元：1）直流供电电压：-48VDC，容差范围 -36V～-72V，供电电源纹波：≤50mVp-p 2）交流供电电压：220VAC±20%，50HZ3）功耗：≤ 10W4）外接传感器电压：±15V5）外接传感器输出：4～20mA6）环境温度测量精度：±1℃7）2路霍尔电压传感器，2路霍尔电流传感器8）COM1接口标准: RS-232或RS485，波特率：9600bps9）COM0接口标准：RS-232或RS485 ，波特率：4800bps五、蓄电池节点模块电气特性：键盘和液晶显示屏概述嵌入式监控平台的前面板配置了4×4的16键小键盘、4×10的液晶显示屏、一些系统状态指示灯（包括：一个3.3V 电源指示灯、一个5V 电源指示灯、一个告警指示灯和一个系统运行指示灯）和一个复位按钮。

动力环境监控系统技术方案引言随着工业化进程的不断加快和智能化程度的提升，动力环境监控系统在工业生产中扮演着越来越重要的角色。

本文将详细探讨如何设计一套高效、精准的动力环境监控系统技术方案。

系统架构设计动力环境监控系统技术方案的核心在于其系统架构设计。

基于当前工业环境的需求和技术水平，我们可以将监控系统划分为传感器层、数据采集层、数据传输层、数据处理层和数据应用层。

传感器层传感器层是监控系统的基础，通过各种传感器采集动力环境中的信息，如温度、湿度、压力等。

传感器的选择需要根据具体的环境特点和监测需求进行合理配置。

数据采集层数据采集层负责对传感器采集的数据进行处理和整合，将数据转化为数字信号并上传至云平台。

这一层的设计需要保证数据的准确性和及时性。

数据传输层数据传输层通过各种通信协议将数据传输至远程服务器或云平台，确保数据的安全性和稳定性。

常用的传输协议包括MQTT、HTTP等。

数据处理层数据处理层是整个系统的核心部分，负责对接收到的数据进行分析和处理，提取有价值的信息并生成报告。

采用数据挖掘和机器学习技术可以进一步提高数据的处理效率和准确性。

数据应用层数据应用层将处理后的数据呈现给用户，为用户提供可视化的监控界面和报警功能。

用户可以通过手机App或网页端实时监测环境数据并做出相应决策。

技术方案实施在实施动力环境监控系统技术方案时，需要注意以下几点：1.确保传感器的位置和数量满足监测需求，避免盲点和重叠区域。

2.选择合适的数据采集设备和传输协议，确保数据的安全性和及时性。

3.设计有效的数据处理算法，提高数据的处理效率和准确性。

4.开发用户友好的监控界面，提供实时数据和报警功能。

结语动力环境监控系统技术方案的设计和实施对提高工业生产的效率和安全性具有重要意义。

通过合理的系统架构设计和技术方案实施，可以使监控系统更加智能化、精准化，为工业生产带来更大的价值。

1 动力环境集中监控系统第一节概述一、动力环境集中监控系统动力环境集中监控系统以下简称监控系统是对分布的各个独立的动力设备和机房环境监控对象进行遥测、遥信等采集实时监视系统和设备的运行状态记录和处理相关数据及时侦测故障并作必要的遥控操作适时通知人员处理实现通信局站的少人无人值守以及电源、空调的集中监控维护管理提高供电系统的可靠性和通信设备的安全性。

二、监控系统功能动力环境集中监控系统主要实现以下三种功能1、数据采集和控制数据采集是监控系统最基本的功能要求必须精确和迅速对设备的控制是为实现维护要求而立即改变系统运行状态的有效手段必须可靠。

对各种被监控设备开关电源、空调、蓄电池、柴油发电机组、消防设备、摄像设备进行集中操作维护为实现机房少人无人值守创造条件。

通过对设备的集中维护缩短故障排除时间提高设备利用率。

数据采集和控?乒δ芸梢宰芙嵛 叭 ！惫δ芗匆２狻 毒嗬胧 莶饬俊⒁Ｐ拧 毒嗬胄藕攀占 ⒁？亍 毒嗬肷璞缚刂啤?2、设备运行和维护运行和维护是基于数据采集和设备控制之上的系统核心功能完成日常的告警处理、控制操作和规定的数据记录等。

3、维护管理管理功能应实现以下四组管理功能1配置管理配置管理提供收集、鉴别、控制来自下层数据和将数据提供给上级的一组功能。

包括局向数据的增加、删除、修改等现场监控量的一般配置、告警门限配置等。

2故障管理故障管理提供对被监控对象运行情况异常进行检测、报告和校正的一组功能。

及时发现紧急事件防止因设备原因造成通信中断、机房失火等重大事件的发生。

提供告警等级管理告警信号的人机界面告警确认告警门限设置和告警屏蔽等。

2 3性能管理性能管理提供对监控对象的状态以及网络的有效性评估和报告的一组功能。

例如提供设备主要运行数据及参数停电、油机及时供电情况设备故障、告警统计监控系统可用性分析等。

4安全管理安全管理提供保证运行中的监控系统安全的一组功能。

第二节监控系统网络结构一、网络结构SCSupervisionCenter监控中心——本地网或者同等管理级别的网络管理中心。

动力及环境监控系统工程手册（世纪瑞尔）动力及环境监控系统设备安装手册北京世纪瑞尔技术股份有限公司目录一、总则 (4)二、工程施工工序 (6)三、环境监控传感器安装 (7)1、门磁 (7)2、红外双鉴探测器 (9)3、玻璃破碎探测器 (10)4、水浸传感器 (11)5、温湿度传感器 (12)6、烟雾传感器 (14)7、蜂鸣器 (16)8、照明联动 (17)9、传感器安装的效果图 (18)四、动力监控设备安装 (19)1、开关电源监控 (19)2、UPS监控 (20)3、空调监控（智能空调、非智能空调） (21)4、畜电池监控 (25)一、总则1.动力及环境监控系统简称动环监控系统。

2.熟悉动环监控系统构成，严格按照设计资料和规范操作。

3.动环监控系统设备安装符合设计要求和自身工作原理，做到合理美观。

4.根据设计要求和实际情况，选择合适的施工工艺。

管槽可以选择预埋或是明敷，明敷时注意管槽的颜色和与机房墙面背景色相匹配。

合理规划管槽布置，安装要求横平竖直，美观大方。

5.设备线缆布置要求不能有接头，吊顶内和屏蔽地板采用管槽保护。

线缆标签要求做到准确、清晰、不脱落。

6.设备接线和主机卡线时要细致，注意颜色和线序。

线与线连接时选择合理的连接方式，需要挂锡和绝缘保护。

重新补充规范标签，便于以后的检查和维护工作。

7.动环监控系统安装时应不影响其它设备的功能和性能。

8.设备安装完毕后，电源空开一定要关闭，避免错误供电损坏设备。

二、工程施工工序在熟悉系统结构基础上，为了能够更好更快，保质保量的完成工程，减少返工，建议施工单位按下列步骤进行施工：1.安装动环主机（壁挂式、机柜式）2.安装传感器和动力监控设备3.布置线槽4.布置线缆，做标签5.传感器接线，智能设备端口接线。

6.整理传感器线到柜体配线区内，确认线与传感器的对应关系，并整理柜内和屏蔽地板内的线缆7.动环主机内部配线，补充标签8.确认工程量，做到无遗漏9.动环主机内空开检查，确认空开关闭10.清理施工现场11．通电调试，供电电源测试。

动力环境监控施工方案1. 引言动力环境监控是指对电力等动力设备的运行状态进行实时监测和远程控制，以提高设备运行的稳定性和安全性。

本文档将介绍动力环境监控的施工方案，包括系统组成、硬件设备、软件配置以及实施计划等内容。

2. 系统组成动力环境监控系统主要包括以下组成部分：1.传感器：用于采集环境参数，例如温度、湿度、电压等。

2.数据采集器：用于将传感器采集到的数据进行处理和传输。

3.数据存储设备：用于存储传感器采集到的数据。

4.远程监控中心：用于接收和监控传感器数据，并进行报警和控制。

3. 硬件设备动力环境监控系统的硬件设备包括传感器、数据采集器、数据存储设备和远程监控中心。

3.1 传感器传感器是动力环境监控系统的关键部件，用于实时采集环境参数。

传感器的选择应根据监控需求和实际使用环境进行。

常用的传感器有温度传感器、湿度传感器、电压传感器等。

3.2 数据采集器数据采集器负责将传感器采集到的数据进行处理和传输。

数据采集器一般具有较高的处理能力和通信能力，可以将采集到的数据传输到远程监控中心。

3.3 数据存储设备数据存储设备用于存储传感器采集到的数据。

可以选择使用云存储或本地存储，根据实际需求进行选择。

3.4 远程监控中心远程监控中心是动力环境监控系统的核心部分，用于接收和监控传感器数据，并进行报警和控制。

远程监控中心可以采用服务器或云平台形式，可以通过Web 界面或移动App进行监控和控制。

4. 软件配置动力环境监控系统的软件配置包括系统软件和用户界面配置。

4.1 系统软件系统软件负责传感器数据的采集、传输和处理，以及报警和控制功能的实现。

可以选择使用现有的监控平台软件，也可以开发定制化的软件。

4.2 用户界面配置用户界面配置是指远程监控中心的界面设置，包括数据展示、报警设置和操作控制等功能。

用户界面可以通过Web界面或移动App进行访问和操作。

5. 实施计划动力环境监控系统的实施计划应根据实际情况制定，包括以下步骤：1.系统需求分析：明确系统的监控需求和功能要求。

动力环境世纪瑞尔现场重点1. 概述动力环境世纪瑞尔（Power Environment Century Real）是一个现场监测和管理系统，旨在提供对动力环境的全面控制和实时监测。

本文档将重点介绍动力环境世纪瑞尔系统的关键功能和使用方法。

2. 系统功能2.1 实时监测动力环境世纪瑞尔系统能够实时监测电力、温度、湿度和空气质量等环境参数。

通过传感器设备和数据采集，系统能够提供精确的实时数据，帮助用户对环境状况进行准确评估。

2.2 预警系统系统配备有强大的预警系统，能够根据设定的阈值对环境参数进行监测，并在异常情况发生时发送警报。

用户可以通过手机应用或电脑客户端接收到实时的预警信息，以便及时采取应对措施。

2.3 远程控制动力环境世纪瑞尔系统支持远程控制功能，用户可以通过手机或电脑远程操控系统中的设备。

例如，用户可以通过手机App打开或关闭空调，调整照明亮度等。

2.4 数据分析系统提供数据分析功能，用户可以通过图表和报告查看历史数据并进行趋势分析。

这有助于用户了解环境变化的趋势并进行决策。

系统还支持数据导出功能，用户可以将数据导出为Excel或CSV格式。

3. 使用方法3.1 注册和登录用户需要在系统中注册账号或使用已有账号登录。

注册过程简单，只需提供基本的个人信息即可。

3.2 设备管理用户登录后，可以添加和管理设备。

系统支持多种类型的设备，包括温度传感器、湿度传感器、空气质量传感器等。

在设备管理页面，用户可以查看已添加的设备列表，并对设备进行设置和编辑。

3.3 图表分析在图表分析页面，用户可以选择特定的设备和时间段进行数据图表的展示和分析。

系统提供了各种图表类型，如线形图、柱状图等，用户可以根据需要选择适合的图表类型。

3.4 报警设置在报警设置页面，用户可以设置各个参数的阈值，并选择接收报警信息的方式（短信、邮件或推送通知）。

用户可以根据实际需要设置报警规则，以便在环境参数异常时及时收到预警信息。

3.5 远程控制用户可以通过手机或电脑远程操控设备。
