《国家标准_基于射频的移动支付 第2部分：卡技术要求》征求意见稿编制说明v1.1

  • 格式：pdf
  • 大小：171.21 KB
  • 文档页数：5

国家标准《信息技术 基于射频的移动支付 第2部分：卡技术要求》（征求意见稿）编制说明一、工作简况1. 任务来源根据国家标准化管理委员会国标委综合[2008]118号《关于下达2008年第二批国家标准制修订计划的通知》要求，《信息技术-系统间的无线通信和信息交换-近距离无线通信(NFC)-接口和协议-2(NFCIP-2)》（计划号为20080547-T-469）国家标准计划项目由全国信息技术标准化技术委员会归口，中国电子技术标准化研究所为主办单位。

2.主要工作过程2008年中国电子技术标准化研究所接到任务后成立了标准项目编制组。

编制组主要依托“基于射频技术的电子支付技术标准项目工作组” 和“国家金卡工程多功能卡应用联盟移动支付标准工作组”。

工作组收集了大量与本标准相关的资料和标准，对国内外基于射频的移动支付标准化情况进行了分析和研究，对市场上多种不同的移动支付解决方案进行了调研。

在工作过程中，工作组组织成员单位召开了多次会议，推动标准制定工作进程。

2008年3月4日，工作组在北京召开了工作会议，会上讨论了6家单位提交的9个提案，大家表示支持CLF-SIM接口方案应包含多种接口方式，这些接口方式可以是SWP，SSP，DWP方式。

既支持卡片又支持读写器的移动支付卡芯片有两种实现方式，一是双芯片方案，二是单芯片方案。

双芯片方案是将射频通信芯片和SIM卡芯片通过C7或C6相连，遵循SSP或DWP协议。

单芯片方案在一个芯片上实现卡片和读写器功能，与外围需要配置的个别不便集成的元器件如晶体、电感、电容一起封装在SIM卡上，该SIM卡和传统的SIM具有完全相同的几何尺寸。

2008年4月22日，工作组在北京召开了工作会议。

由标准提案提交单位介绍了各自的提案，随后会议讨论了工作机制、工作进度以及标准体系等问题，确定了各分组的召集人。

2008年5月28日，工作组在北京召开了工作会议，会上确定原第1部分标准中涉及各方案特殊性的内容调整到第2部分标准中, 标准名称为《信息技术－基于射频的移动支付 第2部分：传输协议和工作模式切换》。

在6月6日之前，各召集人根据会上意见对标准进行修改，并向秘书处返回征求意见稿终稿和编制说明。

2008年6月，秘书处向全体成员单位发出征求意见稿、征求意见稿编制说明、意见反馈单正式对各部分标准征求意见。

2008年8月26日，工作组在北京召开了工作会议，会上对征求意见稿的反馈意见进行了深入的探讨，最后形成修改意见。

2009年6月10日，工作组在北京召开了工作会议，会上就目前移动支付的技术和应用情况以及标准化现状进行了探讨，经过讨论，大家认为产业界多加强沟通是非常必要的，运营商与银联在应用模式上达成共识才能进一步推进技术与应用的发展，并促成标准的形成。

2010年1月22日，在北京召开了国家金卡工程多功能卡应用联盟移动支付标准工作组骨干企业座谈会,提出要坚持自主创新与开放兼容相结合的标准战略，抓紧拟定我国自主的移动支付标准体系。

2010年5月13日，工作组在北京召开了移动支付国家标准研讨会，中国银联、中国移动、中国联通、中国电信参加了会议。

会上就移动支付国家标准的制定原则、组织形式等方面进行了交流与沟通。

2010年7月2日，工作组在北京召开了移动支付国家标准研讨会，中国银联、中国移动、中国电信和中国联通结合各自的试点应用情况对目前市场上的各种移动支付技术方案从技术特点、产业链情况、应用环境现状、试用及验证情况、标准支持情况、知识产权状况等方面进行了详细的分析并进行了深入的交流。

会后，工作组根据会议材料形成了《移动支付技术研究报告》。

2010年12月14日，工作组在北京召开了移动支付技术标准研讨会。

根据目前移动支付技术发展和应用情况对第一版征求意见稿进行了讨论。

经讨论，考虑到国内技术发展情况并结合前期工作成果，确定第2部分标准包含双界面卡、SD卡、SWP、复旦自主的与NFC兼容的方案等四方面内容。

2010年12月28日，工作组在北京召开了移动支付技术标准研讨会。

建议将《信息技术 基于射频的移动支付 第2部分：传输协议和工作模式切换》改为《信息技术 基于射频的移动支付 第2部分：卡技术要求》，分为3章定义NFC、双界面卡、SD卡方案内容。

2011年3月16日，工作组在北京组织召开了移动支付技术标准研讨会。

会上对《信息技术－基于射频的移动支付 第2部分：卡技术要求》逐条进行了讨论，建议将双界面卡方案和SD卡方案融合成一种架构，重新编写。

2011年10月17日，工作组在北京召开了移动支付国家标准内部研讨会，根据技术发展趋势和新的形势变化，对第一版移动支付国家标准进行了讨论，建议将双界面卡方案和SD卡方案融合成一种架构，将SIM-SWP方案和SD-SWP方案融合成一种架构。

2011年10月26日，工作组在北京召开了移动支付国家标准内部研讨会。

会上讨论第2部分定义两种移动支付卡类型：基于CLF-SE的移动支付卡和双界面移动支付卡，除定义相关接口和必要的触点连接外，不涉及与SIM卡或SD卡连接的具体方案。

会后形成第二版征求意见稿。

2011年12月7-8日，工作组在上海召开了移动支付国家标准内部研讨会，对《信息技术 基于射频的移动支付 第2部分：卡技术要求》第二版征求意见稿进行了逐条讨论，形成最终征求意见稿。

二、国家标准编制原则和确定标准主要内容的论据1. 编制原则本标准在参考国内外相关标准的基础上自主制定，在制定过程中参考的相关标准如下：[1]ISO/IEC 14443-2．Identification cards – Contactless Integrated circuit(s)cards - Part 2: Radio frequency power and signal interface[2]ISO/IEC 14443-3: Identification cards – Contactless Integrated circuit(s)cards - Part 3: Initialization and anticollision[3]ISO/IEC 14443-4: Identification cards – Contactless Integrated circuit(s)cards - Part 4: Transmission protocol[4]ISO/IEC 13239: Information technology -- Telecommunications andinformation exchange between systems -- High-level data link control(HDLC) procedures[5]ETSI TS 102 221: Smart Cards; UICC-Terminal Interface; Physical andLogical Characteristics[6]ETSI TS 102 600: Smart cards; UICC Terminal interface; Characteristicsof the USB interface[7]ETSI TS 102 613: Smart cards; UICC-CLF interface; Part 1:Physical anddata link layer characteristics[8]ETSI TS 102 622：Smart Cards;UICC-Contactless Front-end(CLF)Interface; Host Controller Interface[9]GB/T 16649.1-2006 识别卡带触点的集成电路卡第1部分：物理特性。

[10]GB/T 16649.2-2006 识别卡带触点的集成电路卡第2部分：触点尺寸和位置。

[11]GB/T 16649.3-2006 识别卡带触点的集成电路卡第3部分：电信号和传输协议。

2. 确定标准重要内容的依据1）关于移动支付技术方案的选择问题实现移动支付应用涉及的面比较广，从芯片、卡片、手机终端、POS终端到后台应用管理、发行和密钥系统、清分结算系统等，牵涉到产业链诸多环节。

此外，移动支付一般是跨行业的应用，面临典型的一卡多用难题，因此产业在提供芯片或卡片产品的同时，在完整解决方案方面应充分考虑商务模式的灵活性，才能适应市场上的需求。

为满足不同的应用需求，业内提出了几种不同的移动支付解决方案，主要有：（1）基于13.56MHz非接触技术的双界面卡方案；（2）基于13.56MHz非接触技术的NFC方案；（3）基于13.56MHz非接触技术的SD卡方案；（4）基于2.4GHz的RF-SIM方案。

每种方案各有特点，并反映了不同的应用模式，从兼容现有金融标准、现有金融非接触受理网络的角度出发，建议现阶段国家标准以13.56MHz工作频率为基础，以符合金融安全及相关规范的要求。

对于13.56MHz的移动支付卡只定义两种结构：CLF和SE分离的移动支付卡结构和CLF和SE集成为一体的移动支付卡结构，除定义相关接口和必要的触点连接外，不涉及与SIM卡或SD卡连接的具体方案。

2)关于标准更名问题原标准名称为《信息技术-系统间的无线通信和信息交换-近距离无线通信(NFC)-接口和协议-2(NFCIP-2)》，根据移动支付技术和应用情况，经讨论，更改为《信息技术 基于射频的移动支付 第2部分：卡技术要求》。

三、发布建议和与有关现行法律、法规和强制性国家标准的关系该标准与我国的现行法律、法规和强制性标准协调一致。

四、国家标准作为强制性国家标准或推荐性国家标准的建议；本标准主要规定了移动支付卡技术要求,不属于强制性标准的范畴，建议作为推荐性国家标准进行发布。

标准编制组2011年12月。

合集下载

14443标准

14443标准

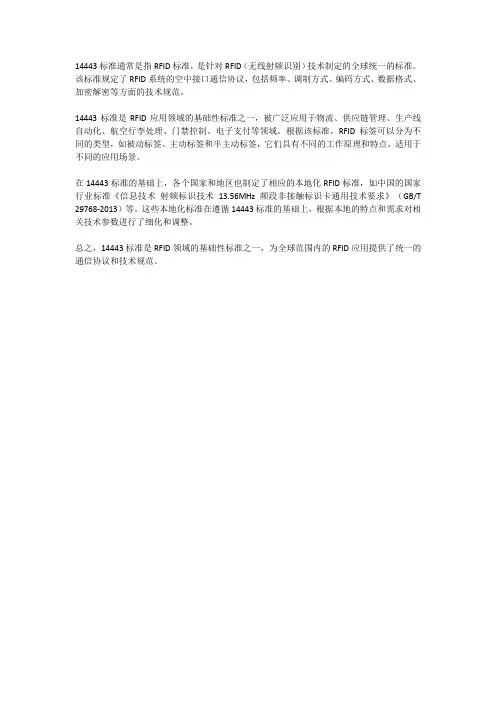

14443标准通常是指RFID标准，是针对RFID（无线射频识别）技术制定的全球统一的标准。

该标准规定了RFID系统的空中接口通信协议，包括频率、调制方式、编码方式、数据格式、加密解密等方面的技术规范。

14443标准是RFID应用领域的基础性标准之一，被广泛应用于物流、供应链管理、生产线自动化、航空行李处理、门禁控制、电子支付等领域。

根据该标准，RFID标签可以分为不同的类型，如被动标签、主动标签和半主动标签，它们具有不同的工作原理和特点，适用于不同的应用场景。

在14443标准的基础上，各个国家和地区也制定了相应的本地化RFID标准，如中国的国家行业标准《信息技术射频标识技术13.56MHz 频段非接触标识卡通用技术要求》（GB/T 29768-2013）等。

这些本地化标准在遵循14443标准的基础上，根据本地的特点和需求对相关技术参数进行了细化和调整。

总之，14443标准是RFID领域的基础性标准之一，为全球范围内的RFID应用提供了统一的通信协议和技术规范。

中国电信移动终端测试规范-Rev 0现网测试要求分册2009.V1

中国电信移动终端测试规范-Rev 0现网测试要求分册2009.V1

保密等级：公开发放中国电信正式版目录前 言.........................................................................................................................................V 1 适用范围..................................................................................................................................1 2 参考资料..................................................................................................................................1 3名词和缩略语 (1)3.1 名词....................................................................................................................................1 3.2 缩略语.. (3)4 概述..........................................................................................................................................5 4.1 测试等级............................................................................................................................5 4.2 测试结果判断准则............................................................................................................5 4.2.1 预期结果的测试结果判断准则.....................................................................................5 4.2.2 测试用例的测试结果判断准则.....................................................................................5 4.3 测试编号组成.. (6)5 测试环境和素材......................................................................................................................6 5.1 测试环境............................................................................................................................6 5.2 测试配置参数....................................................................................................................7 5.3 测试仪器仪表....................................................................................................................8 5.4测试素材 (8)6 PRL 更新、系统捕获、新旧UIM 卡接入鉴权..................................................................8 6.1 TC-R0F IELD -01001 [必选]CPRL 更新 静态....................................................................8 6.2 TC-R0F IELD -01002 [必选]系统捕获 静态.......................................................................9 6.3 TC-R0F IELD -01003 [必选]新旧UIM 卡接入鉴权 静态...............................................10 6.4 TC-R0F IELD -01003 [验证]SSD 同步 静态.....................................................................10 7增强型业务信道测试 (10)7.1 TC-R0F IELD -02001 [必选]移动台接收单用户数据包 静态.........................................10 8切换测试 (11)8.1 TC-R0F IELD -03001 [必选]1X 增强型激活更软切换（DRC 重指定）.........................11 8.2 TC-R0F IELD -03002 [必选]1X 增强型激活软切换（DSC 变换/DRC 重指定）..........12 8.3 TC-R0F IELD -03003 [必选]移动台在同一PDSN 下的从1X 增强型向CDMA 1X 的休眠切换 138.4 TC-R0F IELD -03003 [必选]移动台在同一PDSN 下的从1X 增强型向CDMA 1X 的激活切换 138.5 TC-R0F IELD -03004 [必选]移动台在同一PDSN 下的从CDMA 1X 向1X 增强型的休眠切换 14中国电信正式版8.6 TC-R0F IELD -03005 [不测]M OBILE IP 下，移动台在不同PDSN 之间的1X 增强型休眠切换 158.7 TC-R0F IELD -03006 [不测]M OBILE IP 下，移动台在不同PDSN 之间的1X 增强型激活切换 158.8 TC-R0F IELD -03007 [不测]M OBILE IP 下，移动台在不同PDSN 之间的从1X 增强型向CDMA 1X 的休眠切换 (16)8.9 TC-R0F IELD -03008 [不测]M OBILE IP 下，移动台在不同PDSN 之间的从1X 增强型向CDMA 1X 的激活切换.............................................................................................................17 8.10 TC-R0F IELD -030010 [不测]M OBILE IP 下，移动台在不同PDSN 之间的从CDMA 1X 向1X 增强型的休眠切换 (17)9 混合模式测试 (18)9.1 TC-R0F IELD -04001 [必选]CDMA 1X 和1X 增强型均为空闲状态，MO/MT 电话 静态 189.2 TC-R0F IELD -04002 [必选]CDMA 1X 空闲状态，1X 增强型休眠状态下，MO/MT 电话 静态 199.3 TC-R0F IELD -04003 [必选]CDMA 1X 空闲状态，1X 增强型非实时数据业务激活状态下，MO/MT 电话 静态............................................................................................................19 9.4 TC-R0F IELD -04003 [必选]CDMA 1X 和1X 增强型均为空闲状态，MO/MT 短消息 静态 209.5 TC-R0F IELD -04004 [必选]CDMA 1X 空闲状态，1X 增强型休眠状态下，MO/MT 短消息 静态......................................................................................................................................20 9.6 TC-R0F IELD -04005 [必选]CDMA 1X 空闲状态，1X 增强型非实时数据业务激活状态下，MO/MT 短消息 静态........................................................................................................21 9.7 TC-R0F IELD -04006 [必选]1X 增强型休眠状态下，移动台侧重激活分组数据呼叫 静态 219.8 TC-R0F IELD -04007 [必选]1X 增强型休眠状态下，网络侧重激活分组数据呼叫 静态 2210 Performance 测试................................................................................................................22 10.1 TC-R0F IELD -05001 [必选]PPP SESSION (S IMPLE IP) 建立时间 静态............................22 10.2 TC-R0F IELD -05002 [必选]AT 发起的连接建立时间 静态...........................................23 10.3 TC-R0F IELD -05003 [可选]AN 发起的连接建立时间(采用缺省的S LOTTED M ODE 属性) 静态 2410.4 TC-R0F IELD -05003 [可选]AN 发起的连接建立时间(采用非缺省的S LOTTED M ODE 属性) 静态.....................................................................................................................................25 10.5 TC-R0F IELD -05004 [必选]AT 与1X /1X 增强型 R EV 0 系统进行S ESSION 协商 静态26 10.6 TC-R0F IELD -05005 [可选]反向链路数据性能（传送H I C AP FULL BUFFER 业务数据）静态 2610.7 TC-R0F IELD -05006 [可选]反向链路数据性能（传送L O L AT BURSTY 业务数据）静态 2710.8 TC-R0F IELD -05007 [可选]反向链路峰值速率数据性能（采用非缺省的功率参数组传送FULL BUFFER 业务数据）静态.............................................................................................28 10.9 TC-R0F IELD -05008 [必选]AT 发起的呼叫建立成功率 静态 (29)中国电信正式版10.10 TC-R0F IELD -05010 [必选]1X 增强型 EVDO 下长时间数据下载测试 动态..............30 10.11 TC-R0F IELD -05011 [必选]1X 增强型 EVDO 下长时间数据上传测试 动态..............31 11 Session 协商测试.................................................................................................................31 11.1 TC-R0F IELD -06001[可选] 1X 增强型连接状态下P ERSONALITY 1到P ERSONALITY 2转移 3111.2 TC-R0F IELD -06002[可选] 1X 增强型休眠状态下EVDO P ERSONALITY 1到EVDOP ERSONALITY 2转移.................................................................................................................32 12 E-Mail 测试..........................................................................................................................33 12.1 TC-R0F IELD -07001[必选]发送邮件（无附件）测试 静态..........................................33 12.2 TC-R0F IELD -07002[必选]发送邮件（有附件）测试 静态..........................................34 12.3 TC-R0F IELD -07003[必选]接收邮件（无附件）测试 静态..........................................35 12.4 TC-R0F IELD -07003[必选]接收邮件（有附件）测试 静态 (35)13 WWW 浏览器测试 (36)13.1 TC-R0F IELD -08001[必选]网页浏览测试 静态..............................................................36 13.2 TC-R0F IELD -08002[必选]浏览器HTTP 下载测试 静态..............................................37 13.3 TC-R0F IELD -08003[必选]浏览器FTP 下载测试 静态.................................................38 13.4 TC-R0F IELD -08003[必选]浏览器FTP 上传测试 静态. (38)14 其它 (39)中国电信正式版图目录无表目录表4-2：用例的测试结果判断准则...............................................................................................6 表5-1：测试仪器仪表...................................................................................................................8 表5-2：测试素材 (8)中国电信正式版前 言本规范是中国电信移动终端测试规范体系的系列规范之一，该系列规范主要包括但不限于以下分册：（1） 中国电信移动终端测试规范-基本技术要求分册 （2） 中国电信移动终端测试规范-SMS 分册 （3） 中国电信移动终端测试规范-MMS 分册 （4） 中国电信移动终端测试规范-Java 分册（5） 中国电信移动终端测试规范-BREW 分册 （6） 中国电信移动终端测试规范-流媒体分册 （7） 中国电信移动终端测试规范-全功能浏览器分册（8） 中国电信移动终端测试规范-浏览器分册 （9） 中国电信移动终端测试规范-LBS 分册 （10） 中国电信移动终端测试规范-PIM 分册（11） 中国电信移动终端测试规范-CDMA/GSM 双模终端分册 （12） 中国电信移动终端测试规范-DM 分册 （13） 中国电信移动终端测试规范-DRM 分册 （14） 中国电信移动终端测试规范-Email 分册（15） 中国电信移动终端测试规范-条码分册（16） 中国电信移动终端测试规范-1xEVDO 混合操作要求分册 （17） 中国电信移动终端测试规范-Rev.0现网测试要求分册 （18） 中国电信移动终端测试规范-Rev.A 现网测试要求分册 （19） 中国电信移动终端测试规范-Rev.A 数据终端测试要求分册（20） 中国电信移动终端测试规范-最低射频性能要求分册（21） 中国电信移动终端测试规范-最低数据性能要求分册（22） 中国电信移动终端测试规范-最低协议一致性要求分册 （23） 中国电信移动终端测试规范-UI 分册本规范是中国电信终端测评体系CDMA 终端测试系列的组成部分之一，描述了CDMA 1x 增强型 Rev0终端/数据终端现网要求的测试环境、测试素材、测试用例和测试结果判定准则。

USSD业务测试规范(0602)

USSD业务测试规范(0602)

中国移动通信企业标准QB-╳╳-╳╳╳-╳╳╳╳非结构化补充业务数据业务测试规范T e s t S p e c i f i c a t i o n o f U S S D S e r v i c e s版本号： 1.0.0（报批稿）╳╳╳╳-╳╳-╳╳发布╳╳╳╳-╳╳-╳╳实施中国移动通信集团公司发布前言本规范主要是参考了USSD相关设备技术规定，并依据中国移动通信企业标准《USSD业务门户总体技术要求》以及我国网络的实际业务和功能需要而制定的。

本标准由中国移动通信集团公司技术部提出并归口。

本标准由中国移动通信集团公司技术部负责解释。

本标准起草单位：中国移动通信集团公司研发中心。

本标准主要起草人：非结构化补充业务数据业务测试规范1 范围2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

【1】中国移动通信集团公司USSD业务总体技术要求【2】中国移动通信集团公司USSD精品营销门户业务规范【3】中国移动通信集团公司USSD电子商务门户业务规范【4】中国移动通信集团公司USSD设备规范【5】中国移动通信集团公司USSD应用接口协议【6】中国移动通信集团公司USSD业务门户总体技术要求【7】中国移动移动数据业务管理平台接口规范【8】中国移动移动数据业务管理平台设备规范3 符号和缩略语DSMP Data Service Management Platform 数据业务管理平台MISC Mobile Information Service Center 移动信息服务中心BOSS: Business Operation Support System 业务运营支撑系统USSD Unstructured Supplementary Service Data 非结构化补充业务数据USSDC USSD Center USSD中心UAP USSD Application Protocol USSD应用协议ISMG Internet Short Message Gateway 互联网短消息网关SMPP Short Message Peer to Peer 短消息点对点协议CMPP China Mobile Peer to Peer protocol 中国移动点对点协议SMSC Short Message Service Center 短消息中心SP Service Provider 服务提供商WWW World Wide Web 万维网GSM Global System for Mobile Communications全球移动通信系统4 测试方法4.1 测试结构测试结构如图1所示。

针对移动支付13.56MHz射频技术规范设计读卡器天线

针对移动支付13.56MHz射频技术规范设计读卡器天线

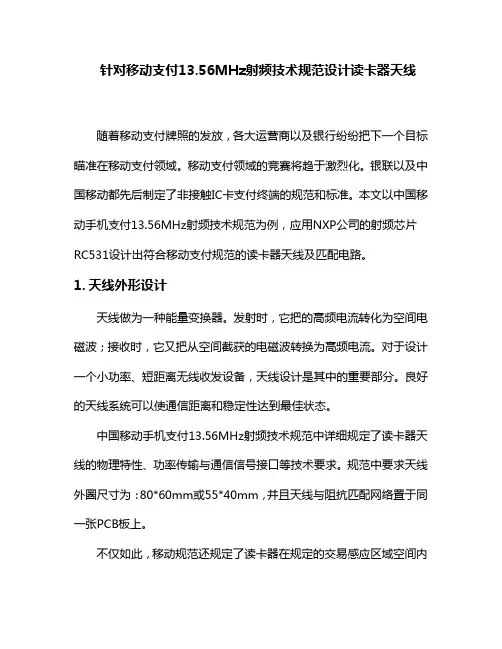

针对移动支付13.56MHz射频技术规范设计读卡器天线随着移动支付牌照的发放，各大运营商以及银行纷纷把下一个目标瞄准在移动支付领域。
