产品结构设计准则--扣位 ( Snap Joints )

2.4,扣位2.4.1,扣位也称卡扣,是塑胶件连接固定的常用结构,在强度要求不高的情况下可以用于代替螺丝固定．扣位设计在于“扣”,需要结合紧密,保证测试强度,达到安装目的即可.卡扣常做在装饰件固定,面底壳组装,屏固定,按键限位,盖体扣合,方向球等结构处．2.4.2,卡扣分公扣,母扣,公扣为凸,母扣为凹.卡扣原理：扣合前:有导向斜角引导扣合方向,公母扣均做导入角,一般取60°,45°．扣合中:公扣弹性臂变形压入,弹性臂要保证变形,强度要足够,一般变形量≧扣合量．扣合后:公扣凸与母扣凹贴合,分离方向不易取出,要求扣合面或扣合角小于导向斜角．2.4.3,卡扣常见形式及尺寸a.装饰件扣合,一般为一端插入,另一端扣合,扣合量0.3-0.7mm,插入0.6-1.5mm,如装饰片,电池盖,屏固定及充电器面底壳扣合等,也有全扣位结构,扣位较多,还会增加辅助导向骨.如手机盖,在此不做介绍．图2.4.3ab.下图结构常见内部隐藏扣,不易拆卸,死扣结构;在公扣部件上做插穿结构,可通过插穿孔方便拆卸．如路由器将公扣结构作在面壳壁厚内侧,母扣做在底壳内部,很难拆卸.液晶显示屏外壳也做类似死扣．图2.4.3bc.下图结构常见面底壳组装,第一组图在组合后常会在公扣端加管位骨限制错开,第二组则可以不用特别要求.母扣与公止口组合,公扣与母止口组合;和母扣与母止口组合,公扣与公止口组合的两种情况可以按下面两组图结构进行相应修改即可,安装方式类似．图2.4.3cd.强脱扣位,由材质,韧性决定,材质越软可以强脱越多.一般单边强脱ABS:0.3mm,PC:0.5,PP:0.8, TPE:1.5等,强脱同所承载的壁厚韧性有关,韧性足可以稍微加大强脱深度.具体依结构实际情况定．图2.4.3de.手感扣,通常作在滑动结构上,如电池盖,旋转环等结构.一端为弹扣状,另一端为齿或圆柱．另一种不作弹扣,直接强扣强出,扣合量一般在0.3-0.8之间．F.其他常见扣：2.4.4,卡扣设计考虑要素卡扣需要考虑布局数量位置,安装形式,安装强度，注意事项：a.规则外形,布局按右图方形圆形卡扣分布,方形壳体宽度≤20,宽度不做扣位;20<壳体宽度≤50,作1至２个扣位;圆形壳体一般扣位会均布,如做防呆,可以将扣位稍微移动,保证扣位分布均匀．b.不规则外形,按装配方向选择安装形式,曲线边凸凹处易出现翘曲,受力错位脱开问题,常做扣位+管位骨结构；c.扣位位置尽量靠近转角,防止翘曲,并与螺钉配合组装;卡扣一般在保证强度情况下尽量作少．d.卡扣安装形式与正反扣,要考虑组装,拆卸的方便,考虑模具的制作；e.卡扣处注意防止缩水与熔接痕；f.卡扣斜顶运动空间不小于5,一般取值8,退位不能有干涉,最好为平面,；g.在卡扣上非安装边做R角,不要干涉扣合过程．h.扣位导正,特征:止口,管位骨等,止口,管位骨在上述有说明．。

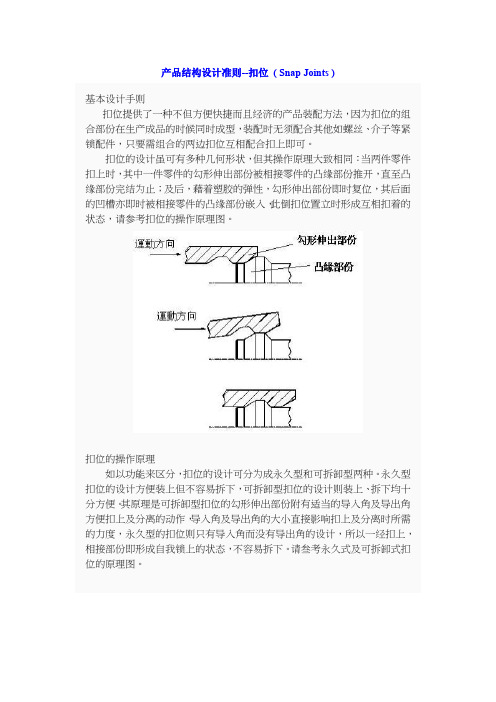

产品结构设计准则--扣位( Snap Joints )基本设计手则扣位提供了一种不但方便快捷而且经济的产品装配方法，因为扣位的组合部份在生产成品的时候同时成型，装配时无须配合其他如螺丝、介子等紧锁配件，只要需组合的两边扣位互相配合扣上即可。

扣位的设计虽可有多种几何形状，但其操作原理大致相同：当两件零件扣上时，其中一件零件的勾形伸出部份被相接零件的凸缘部份推开，直至凸缘部份完结为止；及后，藉着塑胶的弹性，勾形伸出部份即时复位，其后面的凹槽亦即时被相接零件的凸缘部份嵌入，此倒扣位置立时形成互相扣着的状态，请参考扣位的操作原理图。

扣位的操作原理如以功能来区分，扣位的设计可分为成永久型和可拆卸型两种。

永久型扣位的设计方便装上但不容易拆下，可拆卸型扣位的设计则装上、拆下均十分方便。

其原理是可拆卸型扣位的勾形伸出部份附有适当的导入角及导出角方便扣上及分离的动作，导入角及导出角的大小直接影响扣上及分离时所需的力度，永久型的扣位则只有导入角而没有导出角的设计，所以一经扣上，相接部份即形成自我锁上的状态，不容易拆下。

请叁考永久式及可拆卸式扣位的原理图。

永久式及可拆卸式扣位的原理若以扣位的形状来区分，则大致上可分为环型扣、单边扣、球形扣等等，其设计可参阅下图。

球型扣（可拆卸式）扣位的设计一般是离不开悬梁式的方法，悬梁式的延伸就是环型扣或球型扣。

所谓悬梁式，其实是利用塑胶本身的挠曲变形的特性，经过弹性回复返回原来的形状。

扣位的设计是需要计算出来，如装配时之受力，和装配后应力集中的渐变行为，是要从塑料特性中考虑。

常用的悬梁扣位是恒等切面的，若要悬梁变形大些可采用渐变切面，单边厚度可渐减至原来的一半。

其变形量可比恒等切面的多百分之六十以上。

不同切面形式的悬梁扣位及其变形量之比较扣位装置的弱点是扣位的两个组合部份：勾形伸出部份及凸缘部份经多次重复使用后容易产生变形，甚至出现断裂的现象，断裂后的扣位很难修补，这情况较常出现于脆性或掺入纤维的塑胶材料上。

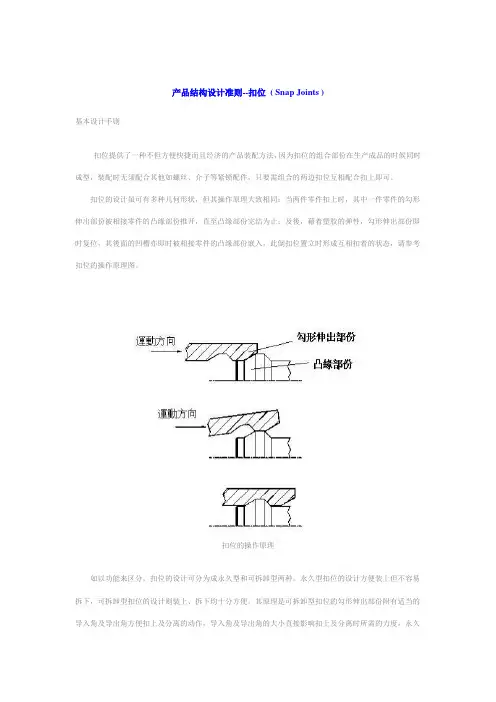

产品结构设计准则--扣位( Snap Joints )基本设计手则扣位提供了一种不但方便快捷而且经济的产品装配方法，因为扣位的组合部份在生产成品的时候同时成型，装配时无须配合其他如螺丝、介子等紧锁配件，只要需组合的两边扣位互相配合扣上即可。

扣位的设计虽可有多种几何形状，但其操作原理大致相同：当两件零件扣上时，其中一件零件的勾形伸出部份被相接零件的凸缘部份推开，直至凸缘部份完结为止；及後，藉着塑胶的弹性，勾形伸出部份即时复位，其後面的凹槽亦即时被相接零件的凸缘部份嵌入，此倒扣位置立时形成互相扣着的状态，请参考扣位的操作原理图。

扣位的操作原理如以功能来区分，扣位的设计可分为成永久型和可拆卸型两种。

永久型扣位的设计方便装上但不容易拆下，可拆卸型扣位的设计则装上、拆下均十分方便。

其原理是可拆卸型扣位的勾形伸出部份附有适当的导入角及导出角方便扣上及分离的动作，导入角及导出角的大小直接影响扣上及分离时所需的力度，永久型的扣位则只有导入角而没有导出角的设计，所以一经扣上，相接部份即形成自我锁上的状态，不容易拆下。

请叁考永久式及可拆卸式扣位的原理图。

永久式及可拆卸式扣位的原理若以扣位的形状来区分，则大致上可分为环型扣、单边扣、球形扣等等，其设计可参阅下图。

球型扣（可拆卸式）扣位的设计一般是离不开悬梁式的方法，悬梁式的延伸就是环型扣或球型扣。

所谓悬梁式，其实是利用塑胶本身的挠曲变形的特性，经过弹性回复返回原来的形状。

扣位的设计是需要计算出来，如装配时之受力，和装配後应力集中的渐变行为，是要从塑料特性中考虑。

常用的悬梁扣位是恒等切面的，若要悬梁变形大些可采用渐变切面，单边厚度可渐减至原来的一半。

其变形量可比恒等切面的多百分之六十以上。

不同切面形式的悬梁扣位及其变形量之比较扣位装置的弱点是扣位的两个组合部份：勾形伸出部份及凸缘部份经多次重覆使用後容易产生变形，甚至出现断裂的现象，断裂後的扣位很难修补，这情况较常出现於脆性或掺入纤维的塑胶材料上。

产品结构设计之止口扣位手机设计一、引言手机作为现代人们日常生活中不可或缺的物品，其设计不仅仅限于外观造型和功能性能，产品结构设计尤为重要。

本文将以“止口扣位手机设计”为主题展开讨论，探究在手机产品结构设计中止口扣位的重要性和设计原则。

二、止口扣位在手机设计中的作用止口扣位是指手机外壳结构上的连接方式，起到固定和连接各部件的作用。

在手机设计中，止口扣位承载着组装和拆卸的功能，直接影响手机的整体稳定性和使用寿命。

1. 稳固性止口扣位设计合理与否直接影响手机的稳固性。

合适的止口设计可以保证手机各部件之间连接紧密，不易出现松动或脱落的情况，提升用户体验。

2. 维修性良好的止口扣位设计可以方便维修人员进行手机内部结构的维护和更换，降低了维修难度和成本，延长了手机的使用寿命。

三、止口扣位手机设计原则在进行手机产品结构设计时，针对止口扣位的设计需要遵循一定的原则，以确保产品质量和用户体验。

1. 材料选择选择适合手机结构的坚固、耐磨的材料作为止口扣位的原材料，以确保止口的稳固性和耐用性。

2. 结构设计设计止口扣位的结构要简单明了，在满足连接需求的同时尽量减少结构复杂度，方便生产和维修。

3. 精准度要求确保止口扣位的制造精准度高，以保证不同部件能够准确连接并紧密固定，提升手机的整体品质。

四、案例分析以某知名手机品牌的某款手机为例，分析其止口扣位设计的优点和不足之处，为产品设计提供借鉴。

1. 优点•精密的止口扣位设计保证了手机的整体稳固性。

•结构简单易懂，方便用户进行自行维修和更换部件。

2. 不足•部分止口扣位设计精度不高，存在松动情况影响使用寿命。

•部分止口设计复杂，维修难度较大，影响维修效率。

五、结论止口扣位作为手机产品结构设计中重要的一环，直接关系到手机产品的稳固性和使用寿命。

合理设计止口扣位可以提升产品质量和用户体验，减少维修成本，是手机设计过程中需要重点关注的环节。

通过对止口扣位设计原则的遵循和案例分析的总结，可以为未来产品设计提供宝贵经验和指导。

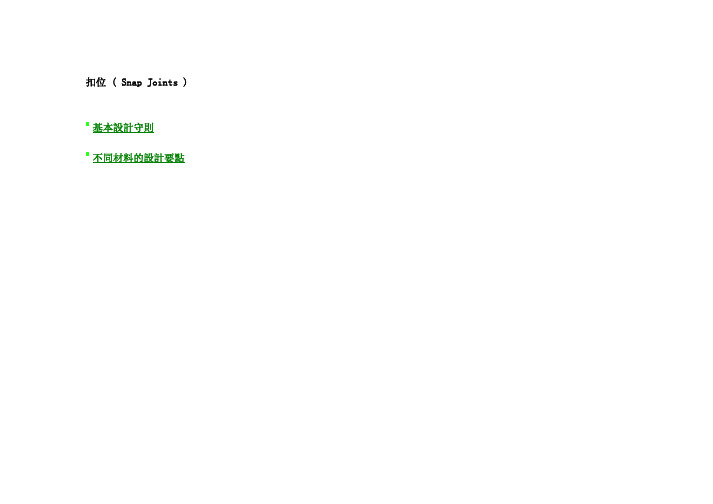

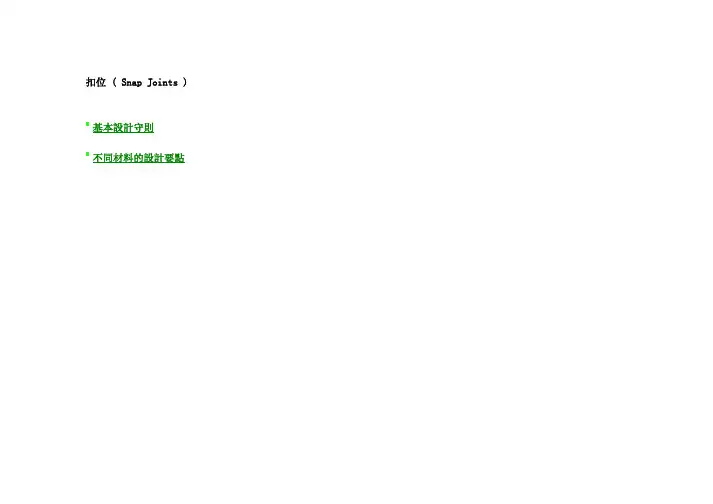

扣位 ( Snap Joints )基本設計守則不同材料的設計要點扣位裝配法 (Snap Fastening)扣位不但提供一種簡單及快捷的裝配模式，更是一種低成本而可靠性的緊接技術。

扣位的優點扣位裝拆容易，充份發揮設計作裝配﹝Design for Assembly﹞的意念。

由於扣位與產品同時成形，並且在裝配過程中無需配合額外的物料，如螺絲緊固件或接著劑，因此扣位是一種低成本的裝配方法。

再者，扣位的裝配過程亦非常簡單，一般只需一個插入的動作，無需作旋轉運動或裝配前產品定位的工作，快捷簡便。

扣位的缺點扣位裝置經過多次裝入、拆除的動作後，因為疲勞效應，扣位底部連接產品的部份容易斷裂。

斷裂後的扣位裝置難以修補。

這情況對使用脆性或充填塑料的零件特別容易發生。

由於扣位作為產品零件的一部份，扣位的損壞亦即產品零件的損壞，唯一的補救方法就是更換零件。

此外，扣位在產品設計方面，特別在公差上的控制較為嚴謹，公差不當容易產生裝配過鬆或過緊的現象。

應用範圍扣位的應用非常廣泛，環形的扣位常見於樽蓋、食物盒的頂蓋。

長形的扣位則應用於皮袋或背囊的開關部份。

U形的扣位亦普遍應用於電器用品、玩具的電池盒蓋等等，實在不勝不枚舉。

基本設計手則扣位提供了一種不但方便快捷而且經濟的產品裝配方法，因為扣位的組合部份在生產成品的時候同時成型，裝配時無須配合其他如螺絲、介子等緊鎖配件，只要需組合的兩邊扣位互相配合扣上即可。

扣位的設計雖可有多種幾何形狀，但其操作原理大致相同：當兩件零件扣上時，其中一件零件的勾形伸出部份被相接零件的凸緣部份推開，直至凸緣部份完結為止；及後，藉著塑膠的彈性，勾形伸出部份即時復位，其後面的凹槽亦即時被相接零件的凸緣部份嵌入，此倒扣位置立時形成互相扣著的狀態，請參考扣位的操作原理圖。

如以功能來區分，扣位的設計可分為成永久型和可拆卸型兩種。

永久型扣位的設計方便裝上但不容易拆下，可拆卸型扣位的設計則裝上、拆下均十分方便。

其原理是可拆卸型扣位的勾形伸出部份附有適當的導入角及導出角方便扣上及分離的動作，導入角及導出角的大小直接影響扣上及分離時所需的力度，永久型的扣位則只有導入角而沒有導出角的設計，所以一經扣上，相接部份即形成自我鎖上的狀態，不容易拆下。

产品结构设计准则--扣位( Snap Joints )基本设计手则扣位提供了一种不但方便快捷而且经济的产品装配方法，因为扣位的组合部份在生产成品的时候同时成型，装配时无须配合其他如螺丝、介子等紧锁配件，只要需组合的两边扣位互相配合扣上即可。

扣位的设计虽可有多种几何形状，但其操作原理大致相同：当两件零件扣上时，其中一件零件的勾形伸出部份被相接零件的凸缘部份推开，直至凸缘部份完结为止；及後，藉着塑胶的弹性，勾形伸出部份即时复位，其後面的凹槽亦即时被相接零件的凸缘部份嵌入，此倒扣位置立时形成互相扣着的状态，请参考扣位的操作原理图。

扣位的操作原理如以功能来区分，扣位的设计可分为成永久型和可拆卸型两种。

永久型扣位的设计方便装上但不容易拆下，可拆卸型扣位的设计则装上、拆下均十分方便。

其原理是可拆卸型扣位的勾形伸出部份附有适当的导入角及导出角方便扣上及分离的动作，导入角及导出角的大小直接影响扣上及分离时所需的力度，永久型的扣位则只有导入角而没有导出角的设计，所以一经扣上，相接部份即形成自我锁上的状态，不容易拆下。

请叁考永久式及可拆卸式扣位的原理图。

永久式及可拆卸式扣位的原理若以扣位的形状来区分，则大致上可分为环型扣、单边扣、球形扣等等，其设计可参阅下图。

球型扣（可拆卸式）扣位的设计一般是离不开悬梁式的方法，悬梁式的延伸就是环型扣或球型扣。

所谓悬梁式，其实是利用塑胶本身的挠曲变形的特性，经过弹性回复返回原来的形状。

扣位的设计是需要计算出来，如装配时之受力，和装配後应力集中的渐变行为，是要从塑料特性中考虑。

常用的悬梁扣位是恒等切面的，若要悬梁变形大些可采用渐变切面，单边厚度可渐减至原来的一半。

其变形量可比恒等切面的多百分之六十以上。

不同切面形式的悬梁扣位及其变形量之比较扣位装置的弱点是扣位的两个组合部份：勾形伸出部份及凸缘部份经多次重覆使用後容易产生变形，甚至出现断裂的现象，断裂後的扣位很难修补，这情况较常出现於脆性或掺入纤维的塑胶材料上。

产品结构设计00止口扣位手机设计产品结构设计是指将产品的各个部分结构进行合理的布局和设计，以实现产品的功能和性能。

00止口扣位手机设计是一种新的手机设计理念，它采用00止口扣位设计，在使用过程中可以随时拆解和组合不同的部件，以适应不同的使用需求。

以下是对于该手机设计的详细描述。

一、背景介绍当前市场上的手机设计往往较为单一，用户在购买手机时只能选择已经预装好各种部件的手机。

这种设计方式限制了用户的选择能力，并且增加了手机的制造成本。

因此，设计一种可以随时拆解和组合不同部件的手机对于提高用户的选择能力和降低手机的制造成本具有重要意义。

二、设计原则1.模块化设计：将手机的各个部件设计成可以独立拆装的模块，以便用户可以根据自己的需求进行组合。

2.扩展性设计：在设计过程中考虑到用户可能需要使用不同的功能和部件，为用户提供扩展插槽和接口，以适应不同的使用需求。

3.安全性设计：确保拆卸和组装手机部件的安全性，防止意外发生。

三、设计要点1.机身设计：采用00止口扣位设计，使得手机的各个部件可以轻松组装和拆卸。

00止口扣位是一种特殊的接合方式，具有很强的稳定性和精度。

2.摄像头模块：将摄像头模块设计成独立模块，用户可以根据需要选择不同像素的摄像头模块，并通过连接线连接到手机主板上。

3.屏幕设计：采用可拆卸的屏幕设计，用户可以根据需要选择不同尺寸和分辨率的屏幕，并进行替换。

屏幕与主板之间采用00止口扣位设计，确保连接稳固。

4.电池设计：将电池设计成独立模块，用户可以根据需要选择不同容量的电池，并通过00止口扣位与主板连接。

5.扩展插槽和接口设计：为用户提供扩展插槽和接口，以满足扩展需求。

例如，用户可以插入SD卡扩展存储空间，或者通过USB接口连接外部设备。

四、使用场景1.自定义手机配置：用户可以按照自己的需求和偏好选择不同的部件组合，例如选择更高像素的摄像头、更大分辨率的屏幕等。

2.维修和升级：手机的部件可以单独拆卸，用户可以根据需要维修和更换特定的部件，而不需要更换整个手机。

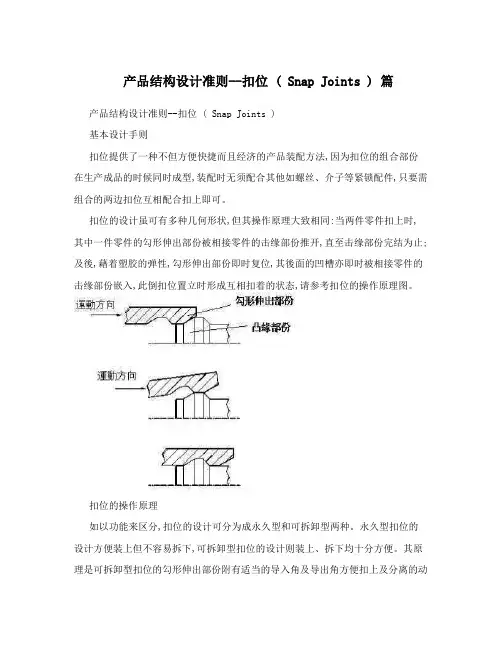

产品结构设计准则--扣位 ( Snap Joints ) 篇产品结构设计准则--扣位 ( Snap Joints )基本设计手则扣位提供了一种不但方便快捷而且经济的产品装配方法,因为扣位的组合部份在生产成品的时候同时成型,装配时无须配合其他如螺丝、介子等紧锁配件,只要需组合的两边扣位互相配合扣上即可。

扣位的设计虽可有多种几何形状,但其操作原理大致相同:当两件零件扣上时,其中一件零件的勾形伸出部份被相接零件的击缘部份推开,直至击缘部份完结为止;及後,藉着塑胶的弹性,勾形伸出部份即时复位,其後面的凹槽亦即时被相接零件的击缘部份嵌入,此倒扣位置立时形成互相扣着的状态,请参考扣位的操作原理图。

扣位的操作原理如以功能来区分,扣位的设计可分为成永久型和可拆卸型两种。

永久型扣位的设计方便装上但不容易拆下,可拆卸型扣位的设计则装上、拆下均十分方便。

其原理是可拆卸型扣位的勾形伸出部份附有适当的导入角及导出角方便扣上及分离的动作,导入角及导出角的大小直接影响扣上及分离时所需的力度,永久型的扣位则只有导入角而没有导出角的设计,所以一经扣上,相接部份即形成自我锁上的状态,不容易拆下。

请叁考永久式及可拆卸式扣位的原理图。

永久式及可拆卸式扣位的原理若以扣位的形状来区分,则大致上可分为环型扣、单边扣、球形扣等等,其设计可参阅下图。

球型扣:可拆卸式:扣位的设计一般是离不开悬梁式的方法,悬梁式的延伸就是环型扣或球型扣。

所谓悬梁式,其实是利用塑胶本身的挠曲变形的特性,经过弹性回复返回原来的形状。

扣位的设计是需要计算出来,如装配时之受力,和装配後应力集中的渐变行为,是要从塑料特性中考虑。

常用的悬梁扣位是恒等切面的,若要悬梁变形大些可采用渐变切面,单边厚度可渐减至原来的一半。

其变形量可比恒等切面的多百分之六十以上。

不同切面形式的悬梁扣位及其变形量之比较扣位装置的弱点是扣位的两个组合部份:勾形伸出部份及击缘部份经多次重覆使用後容易产生变形,甚至出现断裂的现象,断裂後的扣位很难修补,这情况较常出现於脆性或掺入纤维的塑胶材料上。
