电阻应变式传感器的构成一、电阻应变式传感器的概述电阻应变式传感器是一种常见的力学量测量传感器，它利用材料的应变与电阻值之间的关系，将物理量转换为电信号输出。
由于其结构简单、灵敏度高、可靠性好等优点，在工业生产和科学研究中得到广泛应用。
二、电阻应变式传感器的原理电阻应变式传感器利用了材料在受力作用下会发生形变这一物理现象。
当一个金属或合金材料受到外力作用时，其形状和尺寸会发生改变，这种改变被称为应变。
而材料的电阻值与其长度、截面积及导体材料有关，当材料发生形变时，导体长度和截面积也会随之改变，进而影响其电阻值。
因此，通过测量材料在受力作用下发生的应变程度以及相应的电阻值改变大小，就可以确定外力的大小。
三、电阻应变式传感器的构成1. 应力臂：是指将外力作用于该部位，并将该部位产生的应力转移到敏感元件上。
通常采用弹性杆或弹性薄片作为应力臂。
2. 敏感元件：是指将应变转化为电信号的部分，通常采用金属或合金材料制成，其电阻值随外力的大小而发生变化。
3. 支撑结构：支撑敏感元件和应力臂，使其能够承受外力作用并保持稳定。
4. 引线：将敏感元件的电信号传输到测量仪器中。
五、电阻应变式传感器的分类根据敏感元件的不同，电阻应变式传感器可以分为：1. 金属片式电阻应变式传感器：由薄金属片组成，当外力作用于其上时，产生形变从而改变其电阻值。
2. 金属箔式电阻应变式传感器：与金属片式类似，但由多个叠加在一起的薄金属箔组成，并采用绝缘材料隔开。
3. 桥式电阻应变式传感器：由四个敏感元件组成一个桥路电路，在测量中可消除温度对测量结果的影响。
4. 液体电阻应变式传感器：利用液体在受压作用下的体积变化，改变电阻值从而测量压力。
六、电阻应变式传感器的应用电阻应变式传感器广泛应用于工业生产和科学研究中，例如：1. 材料力学性能测试：如金属、塑料、橡胶等材料的拉伸、压缩、弯曲等性能测试。
2. 结构安全监测：如桥梁、大型建筑物等结构的安全监测。

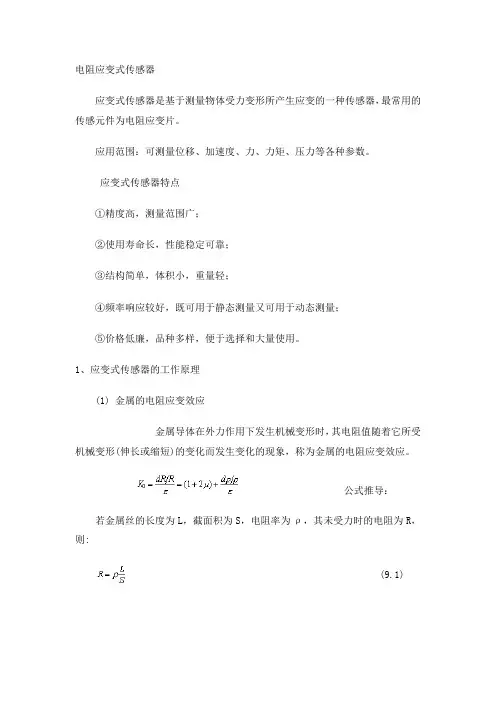

电阻应变式传感器应变式传感器是基于测量物体受力变形所产生应变的一种传感器，最常用的传感元件为电阻应变片。
应用范围：可测量位移、加速度、力、力矩、压力等各种参数。
应变式传感器特点①精度高，测量范围广；②使用寿命长，性能稳定可靠；③结构简单，体积小，重量轻；④频率响应较好，既可用于静态测量又可用于动态测量；⑤价格低廉，品种多样，便于选择和大量使用。
1、应变式传感器的工作原理(1) 金属的电阻应变效应金属导体在外力作用下发生机械变形时，其电阻值随着它所受机械变形(伸长或缩短)的变化而发生变化的现象，称为金属的电阻应变效应。
公式推导：若金属丝的长度为L，截面积为S，电阻率为ρ，其未受力时的电阻为R，则:(9.1)如果金属丝沿轴向方向受拉力而变形，其长度L变化dL，截面积S 变化dS，电阻率ρ变化，因而引起电阻R变化dR。
将式(9.1)微分，整理可得:(9.2)对于圆形截面有：(9.3)为金属丝轴向相对伸长，即轴向应变；而则为电阻丝径向相对伸长，即径向应变，两者之比即为金属丝材料的泊松系数μ，负号表示符号相反，有:(9.9)将式(9.9)代入(9.3)得:(9.5)将式(9.5)代入(9.2)，并整理得：(9.6)(9.7)或K0称为金属丝的灵敏系数，其物理意义是单位应变所引起的电阻相对变化。
K0称为金属丝的灵敏系数，其物理意义是单位应变所引起的电阻相对变化。
公式简化过程：由式可以明显看出，金属材料的灵敏系数受两个因素影响：一个是受力后材料的几何尺寸变化所引起的，即项；另一个是受力后材料的电阻率变化所引起的，即项。
对于金属材料项比项小得多。
大量实验表明，在电阻丝拉伸比例极限范围内，电阻的相对变化与其所受的轴向应变是成正比的，即K0为常数，于是可以写成：(9.8) Array通常金属电阻丝的K0=1.7～4.6。
通常金属电阻丝的K0=1.7～4.6。
(2) 应变片的基本结构及测量原理距用面积。
应变片的规格一般以使用面积和电阻值表示，如2为的电阻丝制成的。
