主流电量显示IC

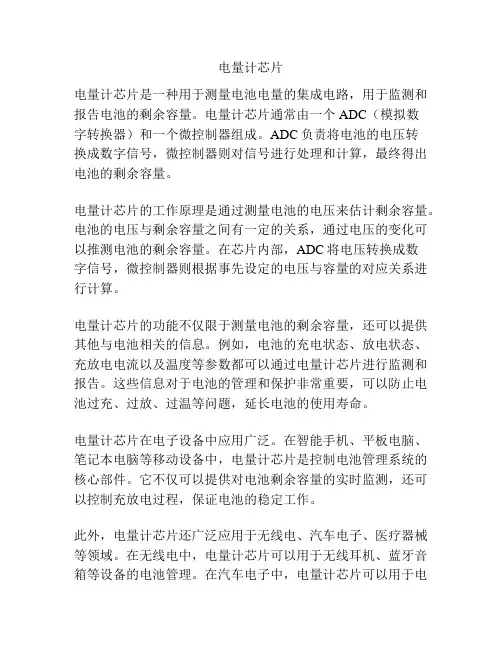

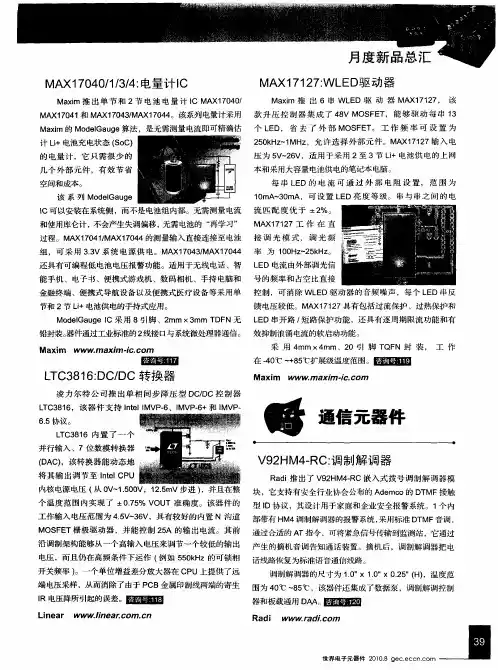

电量计芯片电量计芯片是一种用于测量电池电量的集成电路，用于监测和报告电池的剩余容量。

电量计芯片通常由一个ADC（模拟数字转换器）和一个微控制器组成。

ADC负责将电池的电压转换成数字信号，微控制器则对信号进行处理和计算，最终得出电池的剩余容量。

电量计芯片的工作原理是通过测量电池的电压来估计剩余容量。

电池的电压与剩余容量之间有一定的关系，通过电压的变化可以推测电池的剩余容量。

在芯片内部，ADC将电压转换成数字信号，微控制器则根据事先设定的电压与容量的对应关系进行计算。

电量计芯片的功能不仅限于测量电池的剩余容量，还可以提供其他与电池相关的信息。

例如，电池的充电状态、放电状态、充放电电流以及温度等参数都可以通过电量计芯片进行监测和报告。

这些信息对于电池的管理和保护非常重要，可以防止电池过充、过放、过温等问题，延长电池的使用寿命。

电量计芯片在电子设备中应用广泛。

在智能手机、平板电脑、笔记本电脑等移动设备中，电量计芯片是控制电池管理系统的核心部件。

它不仅可以提供对电池剩余容量的实时监测，还可以控制充放电过程，保证电池的稳定工作。

此外，电量计芯片还广泛应用于无线电、汽车电子、医疗器械等领域。

在无线电中，电量计芯片可以用于无线耳机、蓝牙音箱等设备的电池管理。

在汽车电子中，电量计芯片可以用于电动汽车的电池管理系统，确保电池的安全和稳定工作。

在医疗器械中，电量计芯片可以用于电子血压计、血糖仪等设备的电池管理，保证设备的正常运行。

总之，电量计芯片是一种非常重要的集成电路，用于测量电池的剩余容量和监测电池的状态。

它在电子设备中应用广泛，可以提供对电池的实时监测和控制，确保电池的安全和稳定工作。

随着电子设备的普及和发展，电量计芯片将会有更广泛的应用前景。

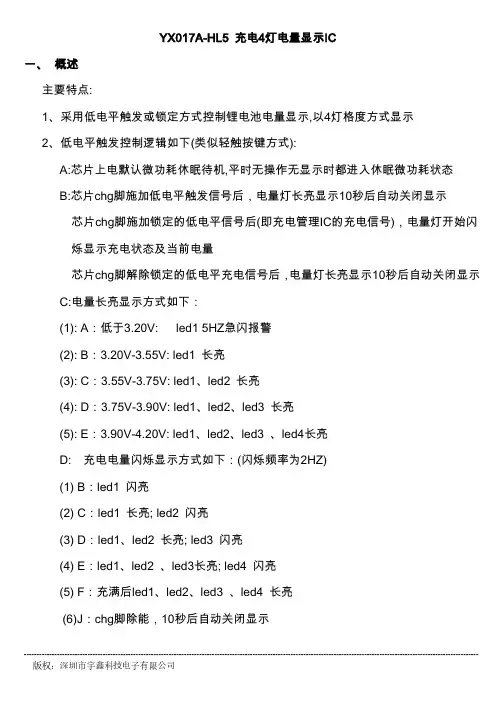

YX017A-HL5 充电4灯电量显示IC一、概述主要特点:1、采用低电平触发或锁定方式控制锂电池电量显示,以4灯格度方式显示2、低电平触发控制逻辑如下(类似轻触按键方式):A:芯片上电默认微功耗休眠待机,平时无操作无显示时都进入休眠微功耗状态B:芯片chg脚施加低电平触发信号后，电量灯长亮显示10秒后自动关闭显示芯片chg脚施加锁定的低电平信号后(即充电管理IC的充电信号)，电量灯开始闪烁显示充电状态及当前电量芯片chg脚解除锁定的低电平充电信号后，电量灯长亮显示10秒后自动关闭显示 C:电量长亮显示方式如下：(1): A：低于3.20V: led1 5HZ急闪报警(2): B：3.20V-3.55V: led1 长亮(3): C：3.55V-3.75V: led1、led2 长亮(4): D：3.75V-3.90V: led1、led2、led3 长亮(5): E：3.90V-4.20V: led1、led2、led3 、led4长亮D: 充电电量闪烁显示方式如下：(闪烁频率为2HZ)(1) B：led1 闪亮(2) C：led1 长亮; led2 闪亮(3) D：led1、led2 长亮; led3 闪亮(4) E：led1、led2 、led3长亮; led4 闪亮(5) F：充满后led1、led2、led3 、led4 长亮(6)J：chg脚除能，10秒后自动关闭显示3、芯片VDD采用5V供电设计,若是单节锂电供电，则需采用5.0V输出小型升压IC给芯片供电;若是双节锂电供电，则需采用5.0V输出的低静态电流稳压IC给芯片供电4、单节锂电供电设计时，在电池经电容滤波输出的地方，直接用一个1K电阻取样电池电压给到芯片6脚；双节锂电供电设计时，用2个相同阻值的精密电阻串联分压后从中间点取样电压给芯片6脚作为检测判断,注意紧靠6脚需用一个104电容滤波处理二、 IC引脚功能说明三、 引脚应用参考线路(实际需根据自己的产品应用设计)单锂电供电应用参考 序号名称 功能说明 1VDD 电源+，5.0V 2Led1 电量指示灯(低电平输出) 3Led2 电量指示灯(低电平输出) 4chg 充电信号输入端(低电平使能) 5Led3 电量指示灯(低电平输出) 6Test 外部电压检测端口 7Led4 电量指示灯(低电平输出) 8 GND 电源地双锂电供电应用参考四、封装信息。

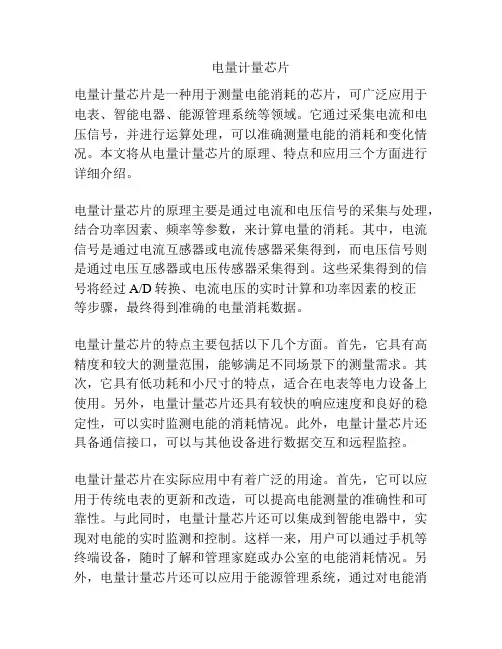

电量计量芯片电量计量芯片是一种用于测量电能消耗的芯片，可广泛应用于电表、智能电器、能源管理系统等领域。

它通过采集电流和电压信号，并进行运算处理，可以准确测量电能的消耗和变化情况。

本文将从电量计量芯片的原理、特点和应用三个方面进行详细介绍。

电量计量芯片的原理主要是通过电流和电压信号的采集与处理，结合功率因素、频率等参数，来计算电量的消耗。

其中，电流信号是通过电流互感器或电流传感器采集得到，而电压信号则是通过电压互感器或电压传感器采集得到。

这些采集得到的信号将经过A/D转换、电流电压的实时计算和功率因素的校正等步骤，最终得到准确的电量消耗数据。

电量计量芯片的特点主要包括以下几个方面。

首先，它具有高精度和较大的测量范围，能够满足不同场景下的测量需求。

其次，它具有低功耗和小尺寸的特点，适合在电表等电力设备上使用。

另外，电量计量芯片还具有较快的响应速度和良好的稳定性，可以实时监测电能的消耗情况。

此外，电量计量芯片还具备通信接口，可以与其他设备进行数据交互和远程监控。

电量计量芯片在实际应用中有着广泛的用途。

首先，它可以应用于传统电表的更新和改造，可以提高电能测量的准确性和可靠性。

与此同时，电量计量芯片还可以集成到智能电器中，实现对电能的实时监测和控制。

这样一来，用户可以通过手机等终端设备，随时了解和管理家庭或办公室的电能消耗情况。

另外，电量计量芯片还可以应用于能源管理系统，通过对电能消耗的实时监测和分析，帮助用户优化能源使用，降低能源消耗。

总的来说，电量计量芯片以其高精度、低功耗、小尺寸和较快的响应速度等特点，成为了电能计量领域的关键技术。

它在电表、智能电器、能源管理等领域的应用，为用户提供了准确、可靠和智能化的电能计量解决方案。

随着人们对节能环保和能源管理的需求不断增加，电量计量芯片的应用前景将更加广阔。

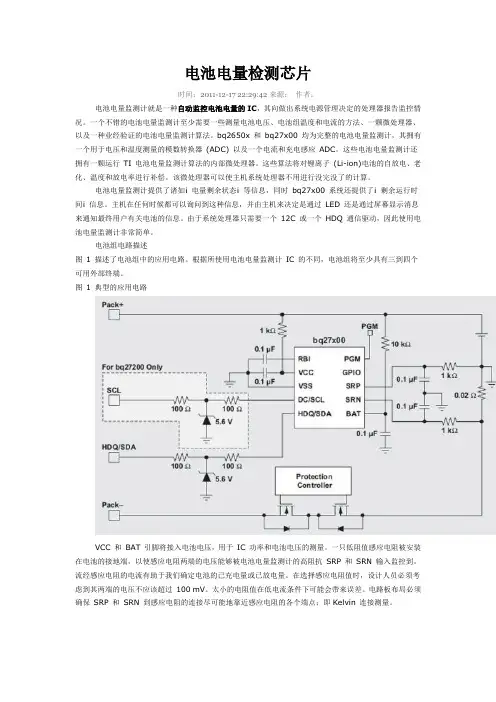

电池电量检测芯片时间：2011-12-17 22:29:42来源：作者：电池电量监测计就是一种自动监控电池电量的IC，其向做出系统电源管理决定的处理器报告监控情况。

一个不错的电池电量监测计至少需要一些测量电池电压、电池组温度和电流的方法、一颗微处理器、以及一种业经验证的电池电量监测计算法。

bq2650x 和 bq27x00 均为完整的电池电量监测计，其拥有一个用于电压和温度测量的模数转换器(ADC) 以及一个电流和充电感应ADC。

这些电池电量监测计还拥有一颗运行TI 电池电量监测计算法的内部微处理器。

这些算法将对锂离子(Li-ion)电池的自放电、老化、温度和放电率进行补偿。

该微处理器可以使主机系统处理器不用进行没完没了的计算。

电池电量监测计提供了诸如¡电量剩余状态¡等信息，同时bq27x00 系统还提供了¡剩余运行时间¡信息。

主机在任何时候都可以询问到这种信息，并由主机来决定是通过LED 还是通过屏幕显示消息来通知最终用户有关电池的信息。

由于系统处理器只需要一个12C 或一个HDQ 通信驱动，因此使用电池电量监测计非常简单。

电池组电路描述图1 描述了电池组中的应用电路。

根据所使用电池电量监测计IC 的不同，电池组将至少具有三到四个可用外部终端。

图1 典型的应用电路VCC 和BAT 引脚将接入电池电压，用于IC 功率和电池电压的测量。

一只低阻值感应电阻被安装在电池的接地端，以使感应电阻两端的电压能够被电池电量监测计的高阻抗SRP 和SRN 输入监控到。

流经感应电阻的电流有助于我们确定电池的已充电量或已放电量。

在选择感应电阻值时，设计人员必须考虑到其两端的电压不应该超过100 mV。

太小的电阻值在低电流条件下可能会带来误差。

电路板布局必须确保SRP 和SRN 到感应电阻的连接尽可能地靠近感应电阻的各个端点；即Kelvin 连接测量。

HDQ/SDA 和SCL 引脚均为开漏器件，二者都要求有一个外部上拉电阻。

锂电池电量检测芯片锂电池电量检测芯片简介锂电池电量检测芯片（Fuel Gauge）是一种用于检测锂电池充放电状态和估计电池电量的芯片。

它通过测量电池的电流、电压和温度等参数来实时计算电池的容量、剩余电量以及充电状态等信息，为设备提供准确的电池电量显示和保护功能。

锂电池电量检测芯片的工作原理锂电池电量检测芯片主要通过电流积分和电压比较等方式来实现电量检测。

当电池放电时，芯片会测量电池的放电电流，然后通过积分计算所消耗的电量。

同时，芯片还会检测电池的电压，并将其与预设的电压阈值进行比较，以确定电池的剩余容量和充放电状态。

锂电池电量检测芯片的特点和应用锂电池电量检测芯片具有以下特点：1. 高集成度：芯片内部集成了多种电流、电压和温度传感器，能够同时对这些参数进行测量和处理，从而实现全面的电量检测。

2. 高精度：芯片内置的精密传感器和算法能够实时准确地计算电池的容量和剩余电量，提供精确的电量显示和报警功能。

3. 低功耗：芯片采用低功耗设计，能够在工作时尽可能减少电池的耗电量，延长设备的续航时间。

锂电池电量检测芯片广泛应用于各种便携式电子设备中，如智能手机、平板电脑、笔记本电脑、无人机等。

它能够帮助用户准确了解电池的剩余容量，及时为设备充电，避免因电量不足造成的意外关机等问题。

锂电池电量检测芯片在电池管理中的作用锂电池电量检测芯片是电池管理系统中重要的组成部分，它能够监测电池的状态和健康程度，为电池管理提供准确的数据支持。

通过检测电池的充放电状态和剩余容量，芯片能够实时反馈电池的状态，帮助用户合理使用电池，延长电池的寿命。

同时，锂电池电量检测芯片还具备保护功能。

当电池电压过高或过低、温度异常等情况发生时，芯片能够通过电压比较、温度检测等方式实时发出警报，防止电池发生过充、过放、过热等危险情况。

总结锂电池电量检测芯片是一种用于检测锂电池充放电状态和估计电池电量的芯片。

它通过测量电池的电流、电压和温度等参数来实时计算电池的容量、剩余电量以及充放电状态等信息。

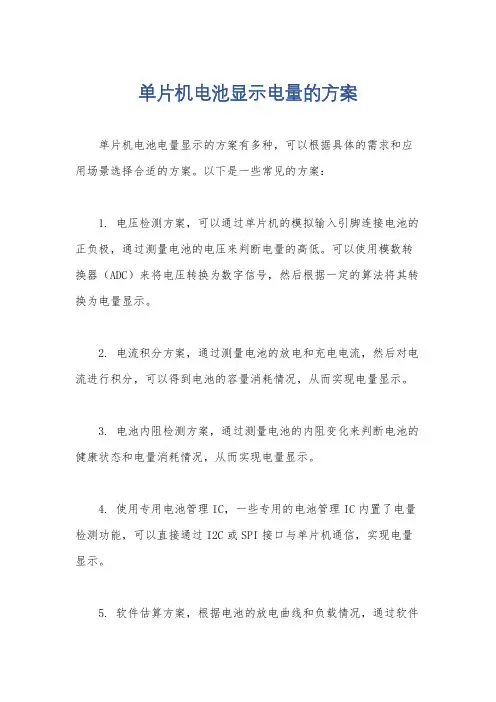

单片机电池显示电量的方案
单片机电池电量显示的方案有多种，可以根据具体的需求和应用场景选择合适的方案。

以下是一些常见的方案：
1. 电压检测方案，可以通过单片机的模拟输入引脚连接电池的正负极，通过测量电池的电压来判断电量的高低。

可以使用模数转换器（ADC）来将电压转换为数字信号，然后根据一定的算法将其转换为电量显示。

2. 电流积分方案，通过测量电池的放电和充电电流，然后对电流进行积分，可以得到电池的容量消耗情况，从而实现电量显示。

3. 电池内阻检测方案，通过测量电池的内阻变化来判断电池的健康状态和电量消耗情况，从而实现电量显示。

4. 使用专用电池管理IC，一些专用的电池管理IC内置了电量检测功能，可以直接通过I2C或SPI接口与单片机通信，实现电量显示。

5. 软件估算方案，根据电池的放电曲线和负载情况，通过软件
算法估算电池的剩余电量，并在单片机上进行显示。

综合考虑成本、精度、功耗等因素，可以选择适合的方案来实现单片机电池电量显示。

在实际应用中，还需要考虑电池类型、工作环境、精度要求等因素进行综合考虑和选择。

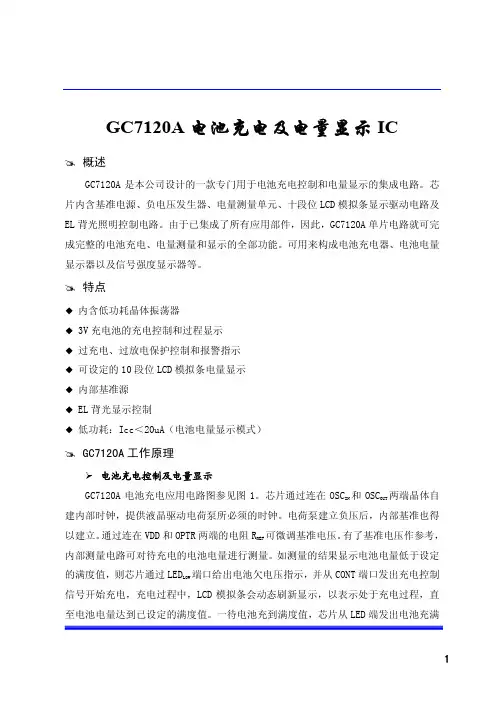

GC7120A电池充电及电量显示IC#概述GC7120A是本公司设计的一款专门用于电池充电控制和电量显示的集成电路。

芯片内含基准电源、负电压发生器、电量测量单元、十段位LCD模拟条显示驱动电路及EL背光照明控制电路。

由于已集成了所有应用部件，因此，GC7120A单片电路就可完成完整的电池充电、电量测量和显示的全部功能。

可用来构成电池充电器、电池电量显示器以及信号强度显示器等。

#特点◆ 内含低功耗晶体振荡器◆ 3V充电池的充电控制和过程显示◆ 过充电、过放电保护控制和报警指示◆ 可设定的10段位LCD模拟条电量显示◆ 内部基准源◆ EL背光显示控制◆ 低功耗：Icc＜20uA（电池电量显示模式）#GC7120A工作原理¾电池充电控制及电量显示GC7120A电池充电应用电路图参见图1。

芯片通过连在OSCIN 和OSCOUT两端晶体自建内部时钟，提供液晶驱动电荷泵所必须的时钟。

电荷泵建立负压后，内部基准也得以建立。

通过连在VDD和OPTR两端的电阻RREF可微调基准电压。

有了基准电压作参考，内部测量电路可对待充电的电池电量进行测量。

如测量的结果显示电池电量低于设定的满度值，则芯片通过LEDLOW端口给出电池欠电压指示，并从CONT端口发出充电控制信号开始充电，充电过程中，LCD模拟条会动态刷新显示，以表示处于充电过程，直至电池电量达到已设定的满度值。

一待电池充到满度值，芯片从LED端发出电池充满指示，并从CONT端撤消充电信号，切断充电回路，并显示稳定的电池电压。

待充电电池的欠电压指示值可由RCV端口到VDD的电阻RRCV的阻值来调整（最低-1.6V）。

待充电电池的电压满度值可由输入VIN的电压比值决定，用户可通过比例电阻R4、R5自行确定。

¾电池电量测量电路工作原理电池电量测量电路的基本工作原理大致和充电电路相同，但芯片工作电源由电池供电（1.3V~3.6V），参见图2。

这时芯片中CONT、LEDLOW 和LEDOVER可不连接。

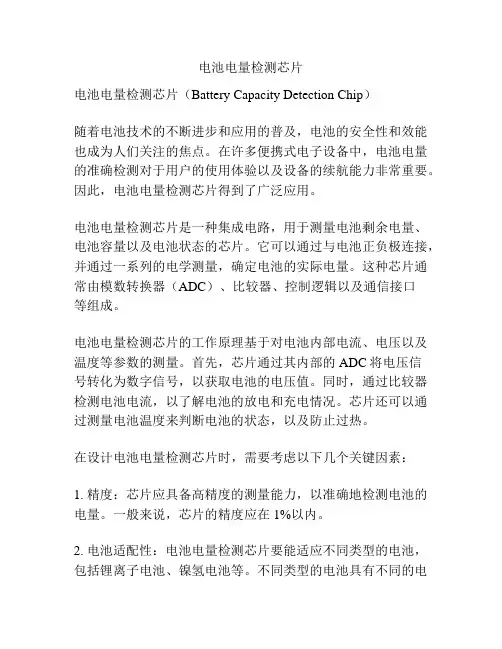

电池电量检测芯片电池电量检测芯片（Battery Capacity Detection Chip）随着电池技术的不断进步和应用的普及，电池的安全性和效能也成为人们关注的焦点。

在许多便携式电子设备中，电池电量的准确检测对于用户的使用体验以及设备的续航能力非常重要。

因此，电池电量检测芯片得到了广泛应用。

电池电量检测芯片是一种集成电路，用于测量电池剩余电量、电池容量以及电池状态的芯片。

它可以通过与电池正负极连接，并通过一系列的电学测量，确定电池的实际电量。

这种芯片通常由模数转换器（ADC）、比较器、控制逻辑以及通信接口等组成。

电池电量检测芯片的工作原理基于对电池内部电流、电压以及温度等参数的测量。

首先，芯片通过其内部的ADC将电压信号转化为数字信号，以获取电池的电压值。

同时，通过比较器检测电池电流，以了解电池的放电和充电情况。

芯片还可以通过测量电池温度来判断电池的状态，以及防止过热。

在设计电池电量检测芯片时，需要考虑以下几个关键因素：1. 精度：芯片应具备高精度的测量能力，以准确地检测电池的电量。

一般来说，芯片的精度应在1%以内。

2. 电池适配性：电池电量检测芯片要能适应不同类型的电池，包括锂离子电池、镍氢电池等。

不同类型的电池具有不同的电压和放电特性，芯片需要能够适应这些差异。

3. 低功耗：电池电量检测芯片应具备低功耗的特性，以避免不必要的能量损耗，从而延长电池的续航时间。

4. 通信接口：芯片应提供适当的通信接口，以便将电池电量等信息传送给用户或其他设备。

常见的接口包括I2C、SPI等。

在实际应用中，电池电量检测芯片被广泛应用于便携式电子设备、无线传感器网络、移动机器人、电动汽车等领域。

通过准确地检测电池电量，并及时反馈给用户，可以提高电池的利用率，减少因电池不足而导致的设备停机时间，提高用户体验。

总之，电池电量检测芯片是一种关键的电子元器件，它通过测量电池的电流、电压和温度等参数，准确地检测电池的电量。

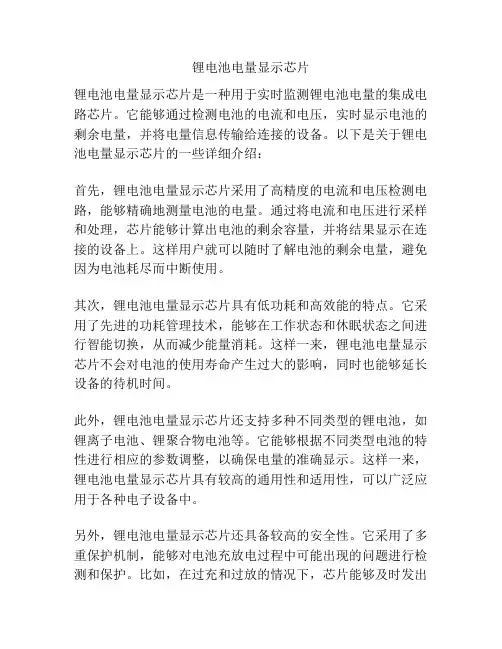

锂电池电量显示芯片锂电池电量显示芯片是一种用于实时监测锂电池电量的集成电路芯片。

它能够通过检测电池的电流和电压，实时显示电池的剩余电量，并将电量信息传输给连接的设备。

以下是关于锂电池电量显示芯片的一些详细介绍：首先，锂电池电量显示芯片采用了高精度的电流和电压检测电路，能够精确地测量电池的电量。

通过将电流和电压进行采样和处理，芯片能够计算出电池的剩余容量，并将结果显示在连接的设备上。

这样用户就可以随时了解电池的剩余电量，避免因为电池耗尽而中断使用。

其次，锂电池电量显示芯片具有低功耗和高效能的特点。

它采用了先进的功耗管理技术，能够在工作状态和休眠状态之间进行智能切换，从而减少能量消耗。

这样一来，锂电池电量显示芯片不会对电池的使用寿命产生过大的影响，同时也能够延长设备的待机时间。

此外，锂电池电量显示芯片还支持多种不同类型的锂电池，如锂离子电池、锂聚合物电池等。

它能够根据不同类型电池的特性进行相应的参数调整，以确保电量的准确显示。

这样一来，锂电池电量显示芯片具有较高的通用性和适用性，可以广泛应用于各种电子设备中。

另外，锂电池电量显示芯片还具备较高的安全性。

它采用了多重保护机制，能够对电池充放电过程中可能出现的问题进行检测和保护。

比如，在过充和过放的情况下，芯片能够及时发出警报，并采取相应的措施，以防止电池发生故障或安全事故。

最后，锂电池电量显示芯片的设计和制造具备较高的可靠性和稳定性。

它采用了先进的集成电路制造技术和严格的质量控制流程，能够确保芯片的性能和可靠性。

同时，锂电池电量显示芯片还具有较强的抗干扰能力和稳定的工作温度范围，能够适应各种复杂的工作环境。

总的来说，锂电池电量显示芯片是一种功能强大、性能稳定、安全可靠的集成电路芯片。

它能够实时监测电池的电量，并将结果准确地显示在连接的设备上，为用户提供了便捷和可靠的电量管理手段。

随着锂电池技术的不断发展，锂电池电量显示芯片也将继续改进和完善，以满足用户对于电量管理的不断需求。
