大跨度钢结构安装施工方案PPT

大跨度钢结构施工方案钢结构是一种现代化建筑结构形式，由于其具有施工快、强度高、质量轻等优势，被广泛应用于大跨度建筑的搭建。

下面是一种适用于大跨度钢结构施工的方案。

首先，施工前需要对建筑的设计进行详细分析和计算，确保结构的合理性和稳定性。

设计方案要符合建筑的功能需求，同时考虑到建筑的外观美观和施工方便性。

其次，施工前还需要对施工场地进行检查与测量，确定钢结构的排列和方向。

根据实际情况，规划出合理的施工分区和材料堆放区，确保施工过程的顺利进行。

然后，根据设计方案，制定合理的施工工艺与方案。

大跨度钢结构施工需要借助大型起重设备进行，所以首先要进行相关设备的准备和组装。

起重设备应有足够的承重能力和操作空间，以便安全高效地进行各项施工作业。

接着，进行基础的施工工作。

根据设计方案，将地面清理平整，然后进行地基基础的浇筑。

钢结构的基础要确保坚固稳定，能够承受大型钢结构的荷载。

随后，开始钢结构的制作与安装工作。

首先进行钢材的加工，包括切割、焊接、喷漆等工序。

然后，根据设计方案，将加工好的钢材进行安装。

大跨度钢结构要注意安全施工，严格遵守相关规范和施工标准，确保每个连接点的牢固性和稳定性。

最后，进行完钢结构的安装后，进行整体调试和验收。

检查每个连接点和构件的松动情况，做好涂装和防腐蚀处理，确保钢结构的质量和稳定性。

经过验收后，钢结构建筑即可投入使用。

总之，大跨度钢结构施工工作需要合理规划和安排，确保施工过程的顺利进行。

施工前需要进行详细的设计和测量工作，制定合理的施工方案。

施工过程需要借助大型起重设备进行，并需要注意施工安全和质量控制。

最后，进行整体调试和验收，确保钢结构的质量和稳定性。

大跨度钢桁架安装施工技术项目概况1.结构概况本工程采用双轴对称格局，工字形平面，地上7层，地下3层（含局部夹层），地上总建筑面积约9万㎡，地下约5.5万㎡，平面尺寸81m×200m，地上高度55m，地下室埋深23m。

地上1~4层为展厅，以上为多功能厅、过厅、影厅、教育用房等，地下1层为临展，地下2层为文物藏品库。

主体西侧及南北两侧为配套，属于纯地下建筑，其中西侧地下5层，西侧地下室埋深为27.5m，地下2~4层为6级（核）人防，地下1（夹）层、地下1层为影院及公共空间；南北两侧的配套地下3层，南北两侧地下室埋深22.5m，其中地下3层为人防，地下2层为公共区域，配套总建筑面积约9万㎡。

本工程主体结构采用钢筋混凝土剪力墙+劲性混凝土柱+钢梁框架+隔震体系。

劲性柱及核心筒钢骨柱分布于主楼区隔振层以上，主要截面形式包括焊接十字形、圆管、焊接箱形、H形截面等，最大板厚为50mm。

主楼1至7层梁均为钢梁，最大跨度27m，截面形式主要为焊接H型钢、焊接箱形，最大板厚为50mm。

屋面为波浪形桁架，杆件截面均为箱形。

本工程钢结构材质包括Q345B、Q345C、Q345GJC。

主楼1~7层楼板采用钢筋桁架楼承板。

5~7层设有梁上柱，柱间设有斜撑。

整体结构布置如图1所示。

图1 整体结构三维示意2.屋盖桁架概况屋盖结构顶部为大跨度桁架，桁架平面尺寸为99m×57.7m，桁架跨度分为37m和27m两种，27m跨范围设有2处单层结构，通过临时支撑胎架布置，桁架采用分段吊装方式进行安装，吊装单元采用工厂制作完成后运至现场，吊装单元之间的嵌补杆采用高空的散拼方式进行安装，加快了桁架安装速度，减少了现场焊接及材料资源浪费，提高了材料周转率。

创新技术原理临时支撑采用格构式支撑，可采用装配式或焊接的形式，由现场根据实际情况选用。

临时支撑应设置在分段对接位置正中，每个分段安装定位时确保有两个临时定位支点。

大跨度钢梁分段处支撑顶板设置焊接操作平台。

大跨度钢结构梁施工方案1. 引言大跨度钢结构梁作为重要的承重构件，在工程建设中起着至关重要的作用。

为了保证施工过程的顺利进行，本文将针对大跨度钢结构梁的施工方案进行详细分析和说明。

本施工方案包括施工前的准备工作、施工过程中的安全措施和施工后的验收标准等内容。

2. 施工前准备工作2.1 工作组织在施工前，需要成立一个专门负责大跨度钢结构梁施工的工作组。

该工作组需要由经验丰富的项目经理、结构工程师、施工员、安全员等专业人员组成。

工作组负责组织施工过程中的各项工作，确保施工的顺利进行。

2.2 材料准备施工前需要提前准备好所需的钢材、焊条、焊接设备等施工所需的材料。

材料需要经过质量检查，确保其符合相关标准和规范的要求。

同时，还需要采购合适的起重设备和支撑设备，以确保梁的安全安装和施工过程的顺利进行。

2.3 施工方案设计在施工前，需要进行详细的施工方案设计。

这包括施工时的施工顺序、施工方法、起重方案、焊接方案等。

施工方案需要经过专业人员的审核和审批，确保其安全可行并符合相关的施工标准和规范要求。

3. 施工过程中的安全措施3.1 安全防护在施工过程中，施工现场应设置合适的警示标志。

梁的安装过程中，需要设置安全防护措施，确保施工人员的安全。

例如，使用合适的安全帽、防护眼镜、防滑鞋等个人防护设备。

同时，还需要设置防护栏杆、防护网等措施，以防止坠落和物体滑落造成的事故。

3.2 控制作业环境在施工现场进行大跨度钢结构梁施工时，需要对周围环境进行控制。

施工区域需要划定出来，确保只有具备相应资质和经验的人员可以进入施工区域。

同时，严禁在施工区域内进行其他无关的工作，以避免对施工的干扰和危险的产生。

4. 施工后的验收标准4.1 质量验收施工完成后，需要进行大跨度钢结构梁的质量验收。

验收标准包括对焊接质量的检查、尺寸的测量、垂直度的检测等。

检测结果需要符合相关标准和规范的要求，以保证梁的质量和安全性。

4.2 防腐涂装大跨度钢结构梁在安装完成后，需要进行防腐涂装。

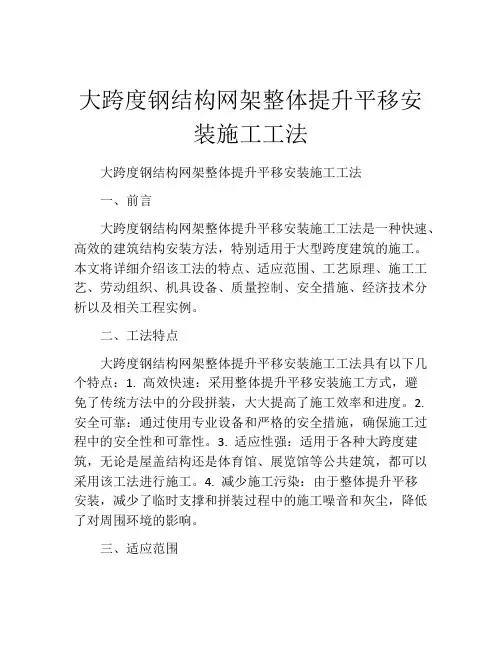

大跨度钢结构网架整体提升平移安装施工工法大跨度钢结构网架整体提升平移安装施工工法一、前言大跨度钢结构网架整体提升平移安装施工工法是一种快速、高效的建筑结构安装方法，特别适用于大型跨度建筑的施工。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及相关工程实例。

二、工法特点大跨度钢结构网架整体提升平移安装施工工法具有以下几个特点：1. 高效快速：采用整体提升平移安装施工方式，避免了传统方法中的分段拼装，大大提高了施工效率和进度。

2. 安全可靠：通过使用专业设备和严格的安全措施，确保施工过程中的安全性和可靠性。

3. 适应性强：适用于各种大跨度建筑，无论是屋盖结构还是体育馆、展览馆等公共建筑，都可以采用该工法进行施工。

4. 减少施工污染：由于整体提升平移安装，减少了临时支撑和拼装过程中的施工噪音和灰尘，降低了对周围环境的影响。

三、适应范围范围的建筑项目：1. 工业厂房：如大型厂库、生产车间等。

2. 商业综合体：如购物中心、超市等。

3. 文化体育设施：如体育馆、展览馆等。

4. 高速铁路站场：如高铁站、地铁站等。

四、工艺原理大跨度钢结构网架整体提升平移安装施工工法的工艺原理是通过利用专业设备，将预制好的钢结构网架整体提升至预定位置，并进行水平平移固定。

具体的实施方法如下：1. 提升：首先，利用大型起重设备将整体网架提升至预定高度，并准确定位。

2. 平移：接下来，利用专业的平移装置将网架水平平移至正确的位置，并进行固定。

3. 安装：在水平平移完成后，进行进一步的安装工作，如连接梁柱、搭设屋面等。

五、施工工艺大跨度钢结构网架整体提升平移安装施工工法的施工工艺可以分为以下几个阶段：1. 前期准备：确定施工方案、编制详细的施工计划和施工图纸，准备所需的材料和设备。

2. 提升施工：使用大型起重设备，将整体网架提升至预定高度，并进行准确定位。

3. 平移施工：利用平移装置，将网架水平平移至正确的位置，并进行固定。

•钢结构工程施工概述•钢结构材料及其性能•钢结构设计基础与原则•钢结构加工制作技术要点目录•钢结构安装施工技术要点•钢结构质量检测与验收标准•安全防护措施与应急预案制定01钢结构工程施工概述钢结构工程定义与特点定义钢结构工程是以钢材为主要材料，通过焊接、铆接、螺栓连接等方式构建高强度塑性和韧性好钢材在受力时具有良好的塑性和韧性，材质均匀钢材内部组织致密，材质均匀，性能稳定。

易于加工环保钢材可回收利用，符合绿色环保理念。

其他领域如海洋工程、石油化工、电力等领域也有广泛应用。

如机场航站楼、体育场馆、会展中心等大型公共设施常采用钢结构。

工业厂房钢结构厂房具有建设周期短、投资回报快、灵活多变等优势。

高层建筑钢结构工程在高层建筑中应用广泛，如摩天大楼、商业大厦大跨度桥梁施工准备基础施工钢构件加工030201钢构件运输与堆放钢构件安装连接与固定防腐与防火处理验收与维护02钢结构材料及其性能碳素结构钢低合金高强度结构钢耐候钢桥梁用钢常用钢材类型及性能钢材连接方式及优缺点螺栓连接焊接连接优点包括连接可靠、装拆方便、适用于工地安装；缺点包括连接刚度较差、用钢量较大。

铆钉连接钢材防腐与防火措施防腐措施采用耐候钢或进行表面涂层保护，如喷涂防锈漆、防火涂料等，以减缓钢材的大气腐蚀。

防火措施采用耐火极限高的钢材或进行防火涂层保护，如喷涂防火涂料、包裹防火材料等，以提高钢材的耐火时间。

此外，还可采用合理的结构设计和构造措施，如设置防火墙、防火隔断等，以延缓火灾蔓延和减少火灾损失。

03钢结构设计基础与原则结构设计基本要求安全可靠确保结构在各种荷载作用下具有足够的强度、刚度和稳定性，防止发生破坏或失稳。

经济合理在满足安全性的前提下，尽量降低材料消耗和造价，提高结构设计的经济性。

适用耐久结构应满足使用功能要求，具有良好的耐久性和抗腐蚀性，延长使用寿命。

荷载组合根据荷载同时出现的概率和重要性，进行合理的荷载组合，以确定最不利荷载效应。

大跨度钢结构施工方案1. 引言大跨度钢结构在现代建筑中扮演着重要的角色，其应用范围广泛，如体育馆、会展中心、桥梁等。

本文将探讨大跨度钢结构的施工方案，包括施工前的准备工作、施工过程中的注意事项等。

2. 施工前的准备工作在进行大跨度钢结构施工前，需要做好充分的准备工作，确保施工的安全和顺利进行。

以下是施工前的准备工作：2.1 施工方案设计在进行大跨度钢结构施工之前，需要详细设计施工方案。

施工方案设计应包括结构施工顺序、临时支撑方案、起重和安装方案等。

同时，还需要考虑施工过程中的安全性和施工工期等因素。

2.2 材料准备在施工前，需要对所需材料进行充分的准备。

这包括钢材、焊接材料、螺栓等。

材料的质量和规格应符合设计要求，并进行检查和验收。

2.3 设备准备大跨度钢结构施工需要用到一系列的施工设备，如吊车、塔吊等。

在施工前，需要对这些设备进行检查和保养，确保其正常运行。

2.4 施工人员培训大跨度钢结构施工需要熟练的施工人员。

在施工前，需要对施工人员进行培训，包括操作设备的技能培训和安全意识的培养等。

3. 施工过程中的注意事项3.1 安全措施大跨度钢结构施工需要高度关注施工过程中的安全问题。

在施工前，应制定详细的安全措施，并对施工人员进行安全教育。

同时，应设置警示标识和安全通道，确保施工现场的安全。

3.2 施工顺序施工顺序对大跨度钢结构施工至关重要。

在施工前，应设计合理的施工顺序，确保各个施工环节的顺利进行。

一般情况下，先进行基础施工，然后进行钢结构的安装和焊接。

3.3 质量控制大跨度钢结构的质量对建筑的安全性和使用寿命有着重要的影响。

在施工过程中，应进行严格的质量控制，包括材料的验收、焊接缺陷的检测等。

同时，应进行定期的质量检查，确保施工质量符合设计要求。

3.4 进度控制大跨度钢结构的施工通常有严格的工期要求。

为确保施工工期的控制，应制定合理的施工计划，并进行进度管理。

同时，应及时处理施工中的问题和延误，确保工期的顺利进行。

哈尔滨市第二建筑工程公司大跨度钢结构整体吊装施工工法HJ2---003---2002二00二年在当前国内钢结构在建筑工程中的应用越来越多,随之而来的大跨度钢结构安装的新技术也成为我们研究和解决的新课题.本工法结合工程实践,总结出了大跨度钢结构地面整体组装和应用集群千斤顶整体安装的一种新技术.一、特点：本工法对完成各大跨度超重钢结构的安装具有施工简洁、方便、工期短,工程质量容易保证,不需要大型机械设备和钢脚手工具,降低施工费用等特点。

二、适用范围：适用于位于高层建筑物在任意高度上的桥式钢结构的整体安装。

三、工艺原理：本工发法是针对两相邻高层建筑物之间的高空钢连廊制作与安装,采用地面整体组装,利用工程结构作为支座,通过计算机控制千斤顶整体同步提升安装钢结构的一种方法。

四、工艺流程与操作要点：（一）、工艺流程：（二）操作要点：1、结合工程实际和现有的施工能力编制切实可行的施工方案措施与有关的准备工作。

1)、对吊装承力结构进行验算,对需加固的结构采取合理的加固措施.2)、对相关的承重结构结合整体吊装配置所需的预埋铁件。

3)、提升短柱设计制作安装。

4)、吊装锁具提升设备锚具控制体系的选择。

2、结构组装与提升安装过程应注意事项:1)、结构主体施工尺寸偏差,合理安排地面组装结构的实际尺寸与组装顺序,构件组装采用汽车吊配合手工电焊。

2)、每根提升绳锁上部的两个锚具(上吊点)结构件是工厂预制,现场组装和结构上固定绳锁的锚具(下吊点)必须处于同一垂直线上。

3)、结构整体提升过程中,要有专人随时检查同步性并与时与吊装指挥人员沟通,对不同步予以调整。

4)、结构提升过程中所经过的空间不能有任何障碍物,对所有障碍物在提升前予以清除或在主体结构施工中合理安排。

5)、结构提升就位后至结构安装焊接检验合格前起重设备不得运行与拆除。

（三）整体提升1、提升系统地工作原理1）、集群千斤顶系统集群千斤顶作为整个提升工作的执行机构。

根据整体结构的重量布置吊点确定液压穿心式千斤顶的规格和数量。
