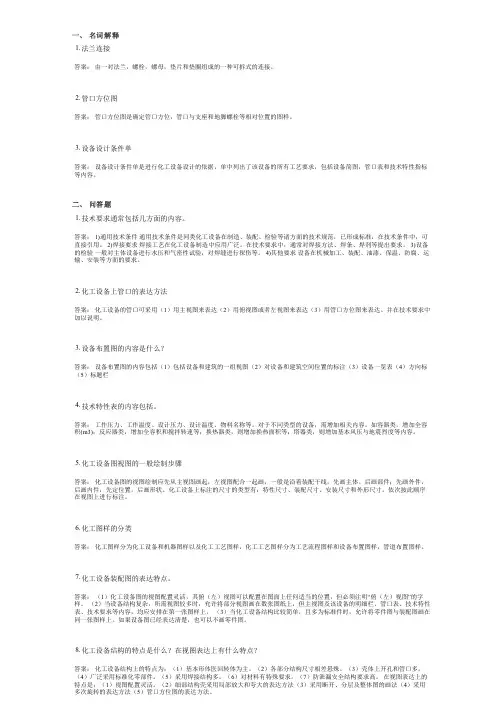

一、名词解释1.法兰连接答案：由一对法兰，螺栓，螺母，垫片和垫圈组成的一种可拆式的连接。
2.管口方位图答案：管口方位图是确定管口方位，管口与支座和地脚螺栓等相对位置的图样。
3.设备设计条件单答案：设备设计条件单是进行化工设备设计的依据，单中列出了该设备的所有工艺要求，包括设备简图，管口表和技术特性指标等内容。
二、问答题1.技术要求通常包括几方面的内容。
答案： 1)通用技术条件通用技术条件是同类化工设备在制造、装配、检验等诸方面的技术规范，已形成标准，在技术条件中，可直接引用。
2)焊接要求焊接工艺在化工设备制造中应用广泛。
在技术要求中，通常对焊接方法、焊条、焊剂等提出要求。
3)设备的检验一般对主体设备进行水压和气密性试验，对焊缝进行探伤等。
4)其他要求设备在机械加工、装配、油漆、保温、防腐、运输、安装等方面的要求。
2.化工设备上管口的表达方法答案：化工设备的管口可采用（1）用主视图来表达（2）用俯视图或者左视图来表达（3）用管口方位图来表达。
并在技术要求中加以说明。
3.设备布置图的内容是什么？答案：设备布置图的内容包括（1）包括设备和建筑的一组视图（2）对设备和建筑空间位置的标注（3）设备一览表（4）方向标（5）标题栏4.技术特性表的内容包括。
答案：工作压力、工作温度、设计压力、设计温度、物料名称等。
对于不同类型的设备，需增加相关内容。
如容器类，增加全容积(m3)；反应器类，增加全容积和搅拌转速等；换热器类，则增加换热面积等；塔器类，则增加基本风压与地震烈度等内容。
5.化工设备图视图的一般绘制步骤答案：化工设备图的视图绘制应先从主视图画起，左视图配合一起画，一般是沿着装配干线，先画主体。
后画部件；先画外件，后画内件，先定位置，后画形状。
化工设备上标注的尺寸的类型有：特性尺寸、装配尺寸、安装尺寸和外形尺寸。
依次按此顺序在视图上进行标注。
6.化工图样的分类答案：化工图样分为化工设备和机器图样以及化工工艺图样，化工工艺图样分为工艺流程图样和设备布置图样，管道布置图样。
《化工识图与CAD基础》2018-2019期末试题及答案一、填空1.图纸的基本幅面有种，图框用粗实线画出，格式分为和两种格式。
2.一般地，尺寸线为水平方向时，尺寸数字注写在尺寸线的方，字头朝；尺寸线为竖直方向时，尺寸数字注写在尺寸线的方，字头朝。
3.可见轮廓线用表示，不可见轮廓线用表示，对称中心线用表示。
4.平面图形中的尺寸,按其作用可分为两类，分别是、。
5.投影法分为投影法和平行投影法，平行投影法又分为投影法和投影法。
6.主、俯视图反映物体的度量尺寸；主、左视图反映物体的；俯、左视图反映物体的。
7.两点的相对位置可通过两点的坐标差判断，坐标值大者在左，坐标值大者在前，坐标值大者在上。
8.直线和平面图形用正投影法进行投影时，其投影有三个重要基本特性，它们分别是、、。
9.基本几何体是一定数量的表面围成的，常见的基本几何体有、、、、及等。
10.根据基本几何体的表面几何性质的不同，基本几何体可以分为立体和立体两大类。
11.切割体是指用平面截切掉常见几何体的某部分后产生的形体。
与的表面的交线称为截交线。
12．截交线的性质分别是和。
13．相贯线是两回转立体表面的，相贯线上的点分别在两回转立体表面上。
相贯线具有、的性质。
14．由基本体通过某种方式而形成的组合体的形状有简有繁，千差万别，就其组合方式来说不外乎、和三种基本组合方式。
15．所谓形体分析就是将组合体按照其组成方式分解为若干基本形体，以便弄清楚各基本形体的形状，它们之间的和表面间的，这种方法称为形体分析法。
16．在组合体分析时，以下三种基本几何体表面之间的连接关系：①当两基本体的表面平齐时，视图上两基本体之间分界线；②而如果两基本体的两面不平齐时，则分界线；③当两形体的表面相交时，在相交处应该交线的投影。
17．通过对组合体尺寸的分析，把组合体三视图尺寸分为、和尺寸。
18.读图时，需要运用线、面投影理论来分析物体的表面形状、面与面的相对位置以及面与面之间的表面交线，并借助立体的概念来想象物体的形状。
cad化工制图期末考试题及答案一、选择题（每题2分，共20分）1. CAD化工制图中，哪种线型代表中心线？A. 虚线B. 点划线C. 实线D. 双点划线答案：B2. 在CAD化工制图中，如何表示管道的直径？A. 直接标注数字B. 使用φ符号后跟数字C. 使用D符号后跟数字D. 使用直径符号后跟数字答案：B3. 化工制图中，哪个命令用于创建直线？A. LINEB. CIRCLEC. ARCD. POLYLINE答案：A4. 化工制图中，如何表示管道的流向？A. 使用箭头B. 使用虚线C. 使用实线D. 使用点划线答案：A5. 在CAD化工制图中，哪个命令用于创建圆？A. LINEB. CIRCLEC. ARCD. ELLIPSE答案：B6. 化工制图中，表示阀门的符号是什么？A. 矩形B. 三角形C. 圆形D. 菱形答案：D7. CAD化工制图中，哪个命令用于创建多段线？A. LINEB. POLYLINEC. SPLINED. PEDIT答案：B8. 化工制图中，表示泵的符号是什么？A. 矩形B. 三角形C. 圆形D. 椭圆形答案：D9. 在CAD化工制图中，哪个命令用于创建圆弧？A. LINEB. CIRCLEC. ARCD. ELLIPSE答案：C10. 化工制图中，表示压缩机的符号是什么？A. 矩形B. 三角形C. 圆形D. 椭圆形答案：B二、填空题（每空1分，共10分）1. 在CAD化工制图中，管道的直径通常用________符号表示。
答案：φ2. 化工制图中，表示管道连接的符号是________。
答案：焊接符号3. CAD化工制图中，创建直线的快捷键是________。
答案：L4. 化工制图中，表示阀门开启状态的符号是________。
答案：开符号5. CAD化工制图中，创建圆的快捷键是________。
答案：C6. 化工制图中，表示管道断开的符号是________。
答案：断开符号7. CAD化工制图中，创建多段线的快捷键是________。
化工制图复习题一、名词解释1．三视图：在三个相互垂直的投影面组成的三投影面体系中，我们得到了主视图（正立投影面）、俯视图（水平投影面）、左视图（侧立投影面）这三个视图。
2、基本视图：机件向基本投影面投影所得到的视图。
3、轴测图：将物体连同其直角坐标系沿不平行于任一坐标平面的方向，用平行投影法将其投射到单一投影面上所得到的图形。
4、斜视图：将零件向不平行于任何基本投射面的辅助投影面投射所得的视图。
5、局部视图：将零件的某一部分向基本投影面投射所得到的视图。
6、化工工艺图：以化工工艺人员为主导，根据所要生产的化工产品及其有关技术数据和资料，设计并绘制的反映工艺流程的图样。
7、剖视图：用剖切面将机件剖开，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得到的图形。
8、方案流程图：用图示的方法，把化工工艺流程和所需的全部设备、机器、管道、阀门、管件和仪表表示出来的图样。
9、物料流程图：图形和表格相结合的形式来反映设计计算某些结果的图样。
10、管道布置图：指表达机器设备间管道连接和空间走向、主要管道配件及仪表控制点等安装位置的图样。
11、化工设备图：是指在化工设备制造过程中所依照的图样。
12、螺纹：指在圆柱或圆锥表面上，沿螺旋线形成的具有特定断面形状的连续凸起和沟槽。
13、截交线：截平面与立体表面的交线。
14、尺寸公差：允许的尺寸变动量。
15、尺寸基准：用来确定生产对象上几何要素间的几何关系所依据的点、线、面。
16、过渡线：两个非圆角表面相交处一般均做成圆角过渡，所以两表面的交线标的不明显，这种交线称为过渡线。
17、粗糙度：指加工表面上具有的较小间距和峰谷所组成的微观几何形状特性。
二、填空题1、_《技术制图》是工程界重要的技术基础标准，是绘制和阅读机械图样的准则和依据。
2、图样被称为“工程界的语言”。
3、图样的绘制一般有两种方法：手工绘图和计算机绘图。
4、手工绘图包括：尺规作图和徒手绘图。
5、尺规作图中常用的绘图工具和用品：绘图板、丁字尺、三角板、圆规、铅笔。

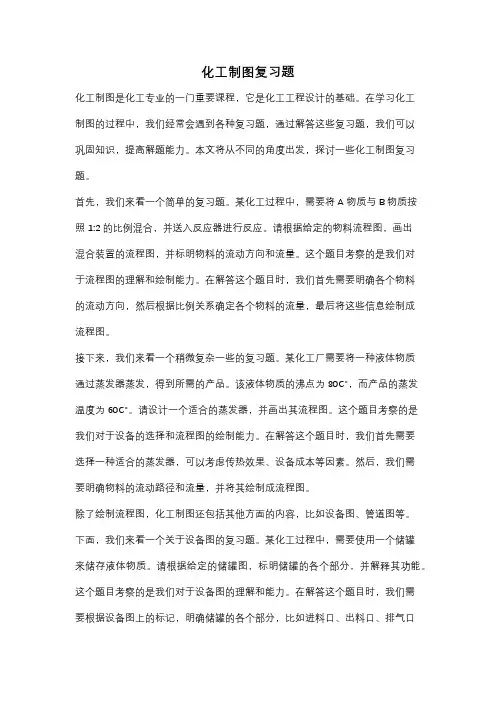

化工制图复习题化工制图是化工专业的一门重要课程，它是化工工程设计的基础。
在学习化工制图的过程中，我们经常会遇到各种复习题，通过解答这些复习题，我们可以巩固知识，提高解题能力。
本文将从不同的角度出发，探讨一些化工制图复习题。
首先，我们来看一个简单的复习题。
某化工过程中，需要将A物质与B物质按照1:2的比例混合，并送入反应器进行反应。
请根据给定的物料流程图，画出混合装置的流程图，并标明物料的流动方向和流量。
这个题目考察的是我们对于流程图的理解和绘制能力。
在解答这个题目时，我们首先需要明确各个物料的流动方向，然后根据比例关系确定各个物料的流量，最后将这些信息绘制成流程图。
接下来，我们来看一个稍微复杂一些的复习题。
某化工厂需要将一种液体物质通过蒸发器蒸发，得到所需的产品。
该液体物质的沸点为80℃，而产品的蒸发温度为60℃。
请设计一个适合的蒸发器，并画出其流程图。
这个题目考察的是我们对于设备的选择和流程图的绘制能力。
在解答这个题目时，我们首先需要选择一种适合的蒸发器，可以考虑传热效果、设备成本等因素。
然后，我们需要明确物料的流动路径和流量，并将其绘制成流程图。
除了绘制流程图，化工制图还包括其他方面的内容，比如设备图、管道图等。
下面，我们来看一个关于设备图的复习题。
某化工过程中，需要使用一个储罐来储存液体物质。
请根据给定的储罐图，标明储罐的各个部分，并解释其功能。
这个题目考察的是我们对于设备图的理解和能力。
在解答这个题目时，我们需要根据设备图上的标记，明确储罐的各个部分，比如进料口、出料口、排气口等，并解释其功能，比如进料口用于物料的进入，出料口用于物料的排出等。
除了设备图，管道图也是化工制图的重要内容之一。
下面，我们来看一个关于管道图的复习题。
某化工过程中，需要将液体物质从A地输送到B地。
请根据给定的管道图，标明管道的各个部分，并解释其功能。
这个题目考察的是我们对于管道图的理解和能力。
在解答这个题目时，我们需要根据管道图上的标记，明确管道的各个部分，比如阀门、泵等，并解释其功能，比如阀门用于控制流量，泵用于增加流速等。

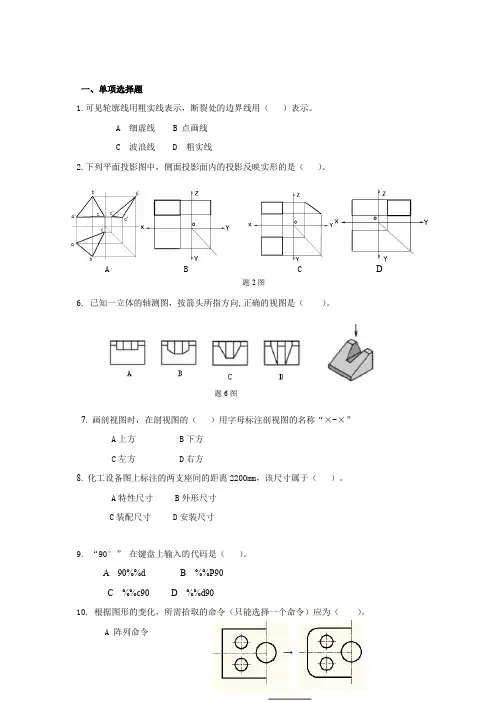

一、单项选择题1.可见轮廓线用粗实线表示，断裂处的边界线用（ ）表示。
A 细虚线B 点画线C 波浪线D 粗实线2.下列平面投影图中，侧面投影面内的投影反映实形的是（ ）。
6. 已知一立体的轴测图，按箭头所指方向,正确的视图是（ ）。
7. 画剖视图时，在剖视图的（ ）用字母标注剖视图的名称“×-×”A 上方B 下方C 左方D 右方8. 化工设备图上标注的两支座间的距离2200mm ，该尺寸属于（ ）。
A 特性尺寸B 外形尺寸C 装配尺寸D 安装尺寸9. “90°”在键盘上输入的代码是（ ）。
A 90%%dB %%P90C %%c90D %%d9010. 根据图形的变化，所需拾取的命令（只能选择一个命令）应为（ ）。
A 阵列命令题6图A B C D题2图B 旋转命令C 平移命令D 圆角命令二、填空题11.图纸的基本幅面有种，图框用线画出。
12.已知两点坐标，点A(25,20,10)和点B(20,15 ,20)，点A在点B的左方、方、方。
16.化工设备上常用的支座有支座和支座。
17.设备布置图中，建筑物的高度尺寸以形式标注，以m为单位，而其他尺寸以为单位。
18.管道布置图中，单线表示管道时使用线绘制；厂房建筑用线绘制。
19. 对象捕捉图标按钮表示捕捉，图标按钮表示捕捉。
20. 计算机绘图时，可通过键盘输入、、方式输入命令。
三、判断题21.字体的号数即字体高度h的毫米数，图样字体中汉字应按要求书写。
（）22.点画线和双点画线的首末两端应是线段而不是短画。
（）26.螺纹的公称直径一律指螺纹小径。
（）27.使用AUutoCAD中的命令，能直接绘制出带圆角的矩形。
（）28.打开或关闭正交功能可以通过按“F3”键来实现。
（）29.标注圆弧的半径或圆的直径时，AutoCAD自动添加“R”或“Φ” 。
（）30.如果想取消未执行完的命令，可以通过按空格键达到目的。
（）四、绘图题31. 已知下面图形为一段管道的正立面图和平面图，分析管道的空间走向（从左端开始），并画出管段的左侧立面图。

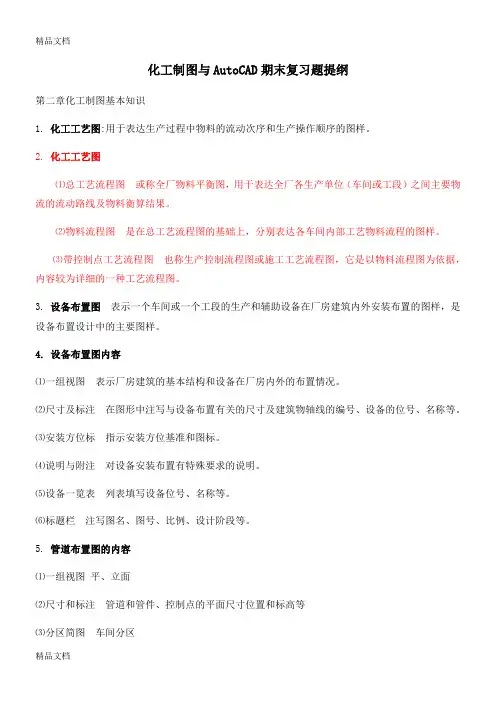

化工制图与AutoCAD期末复习题提纲第二章化工制图基本知识1. 化工工艺图:用于表达生产过程中物料的流动次序和生产操作顺序的图样。
2. 化工工艺图⑴总工艺流程图或称全厂物料平衡图，用于表达全厂各生产单位（车间或工段）之间主要物流的流动路线及物料衡算结果。
⑵物料流程图是在总工艺流程图的基础上，分别表达各车间内部工艺物料流程的图样。
⑶带控制点工艺流程图也称生产控制流程图或施工工艺流程图，它是以物料流程图为依据，内容较为详细的一种工艺流程图。
3. 设备布置图表示一个车间或一个工段的生产和辅助设备在厂房建筑内外安装布置的图样，是设备布置设计中的主要图样。
4. 设备布置图内容⑴一组视图表示厂房建筑的基本结构和设备在厂房内外的布置情况。
⑵尺寸及标注在图形中注写与设备布置有关的尺寸及建筑物轴线的编号、设备的位号、名称等。
⑶安装方位标指示安装方位基准和图标。
⑷说明与附注对设备安装布置有特殊要求的说明。
⑸设备一览表列表填写设备位号、名称等。
⑹标题栏注写图名、图号、比例、设计阶段等。
5. 管道布置图的内容⑴一组视图平、立面⑵尺寸和标注管道和管件、控制点的平面尺寸位置和标高等⑶分区简图车间分区⑷方位标设计北箭头⑸标题栏图名、图号、比例、设计阶段6. 化工设备图样内容化工设备泛指化工企业中使物料进行各种反应和各种单元操作的设备和机器，化工设备的施工图样一般包括以下几种:⑴装配图⑵设备装配图⑶部件装配图⑷零件图7. 选定主视图后，一般再选择一个基本视图。
对于立式设备，一般选择俯视图作为另一个基本视图；而对于卧式设备，一般选择左视图作为另一个基本视图。
另一个基本视图主要用以表达管口、温度测量孔、手孔、人孔等各种有关零部件在设备上的周向方位。
有了两个基本视图后，根据设备的复杂程度，常常需要各种辅助视图及其他表达方法如局部放大图、某某向视图等用以补充表达零部件的连接、管口和法兰的连接以及其他由于尺寸过小无法在基本视图中表达清楚的装配关系和主要尺寸。
化工CAD识图以及基础知识2024-2024期末试题及答案试题一1. 在化工CAD中，识图的主要目的是什么？答案：在化工CAD中，识图的主要目的是为了将设计和工程图纸转化为数字化的形式，方便进行进一步的分析、修改和共享。
2. 请列举化工CAD中常用的图形元素有哪些？答案：化工CAD中常用的图形元素包括直线、圆、矩形、多边形、弧线等。
3. 在化工CAD中，如何选择合适的比例尺？答案：选择合适的比例尺需要考虑图纸的大小和所需显示的细节程度。
通常情况下，较大的图纸可以选择较小的比例尺，而较小的图纸则需要选择较大的比例尺。
4. 在化工CAD中，如何添加文字注释？答案：在化工CAD中，可以通过选择文字工具，在图纸中添加文字注释。
可以设置文字的字体、大小、颜色等属性。
5. 在化工CAD中，如何控制图纸的显示比例？答案：可以通过缩放功能来控制图纸的显示比例。
可以选择整个图纸进行缩放，也可以选择局部区域进行缩放。
试题二1. 化工CAD中的图层是什么作用？答案：化工CAD中的图层用于对图纸进行分组管理和控制显示。
可以将不同类型的图形元素放置在不同的图层中，方便进行管理和编辑。
同时，可以通过控制图层的显示和隐藏来实现图纸的不同显示效果。
2. 在化工CAD中，如何创建一个新的图层？答案：可以通过图层管理工具来创建一个新的图层。
在图层管理工具中，选择新建图层，并设置图层的名称和属性。
3. 在化工CAD中，如何修改图层的属性？答案：可以通过图层管理工具中的属性设置来修改图层的属性。
可以修改图层的名称、颜色、线型、线宽等属性。
4. 在化工CAD中，如何控制图层的显示和隐藏？答案：可以通过图层管理工具中的显示/隐藏功能来控制图层的显示和隐藏。
可以选择需要显示或隐藏的图层，实现不同的显示效果。
5. 在化工CAD中，如何删除一个图层？答案：可以通过图层管理工具中的删除功能来删除一个图层。
在删除图层之前，需要确保图层中不包含任何图形元素。
化工制图及CAD基础复习题一、单项选择题（每小题2分，共20分。
）1. 一图样的图形比其实物相应要素的线性尺寸放大一倍画出，该图样标题栏比例一栏应填写（）。
A．1：2 B．2：1C．0.5：1 D．1：0.52．每张图纸上都应画出标题栏，标题栏位置在图纸的（）。
A．左下角 B．右下角C．左上角 D．右上角3．当平面平行于投影面时，平面在该投影面上的投影（）。
A．积聚成一条曲线 B．为一形状类似但缩小了的图形C．积聚成一条直线 D．反映实形4．右图中的直线LM应是( )。
A. 水平线B. 侧平线C. 正垂线D. 侧垂线题4图题5图5．右图中的直线AB应是( )。
A. 水平线B. 侧平线C. 正垂线D. 侧垂线6．根据三视图图形判断与其对应的基本体应是（）。
A．长方体B．四棱锥C．三棱柱D．圆锥体题6图题7图7.如下图所示，圆锥被不同位置的平面截切，从左至右对截交线空间形状描述正确的是（）。
A．椭圆、双曲线、直线 B．圆、抛物线、直线C．椭圆、直线、抛物线 D．圆、双曲线、椭圆8.如下图所示，圆锥被不同位置的平面截切，从左至右对截交线空间形状描述正确的是（）。
A．直线、抛物线、椭圆B．抛物线、直线、椭圆C．抛物线、双曲线、圆D．双曲线、抛物线、圆9.如图所示圆柱与圆柱相贯有一公切球时，相贯线在空间的形状为（）。
A．椭圆曲线B．抛物线C．圆曲线D．空间曲线10.如图所示，当球心与圆锥的轴线重合时，球与圆锥的相贯线在空间的形状为（）。
A．椭圆曲线B．抛物线C．圆曲线D．空间曲线11．已知一立体的轴测图，按箭头所指方向,正确的视图是（）。
12．已知某位学员画了下列四个立体的三视图，正确的一组是（）组。
A B C D13．下面关于A-A四种不同的移出断面图，画法正确的是（）。
A B C D14．关于管道连接，图例表示的是（ D ）。
A．承插连接 B．法兰连接C．螺纹连接 D．焊接连接15.关于管道连接，图例表示的是（ C ）。
