第一章 板式书柜基本说明

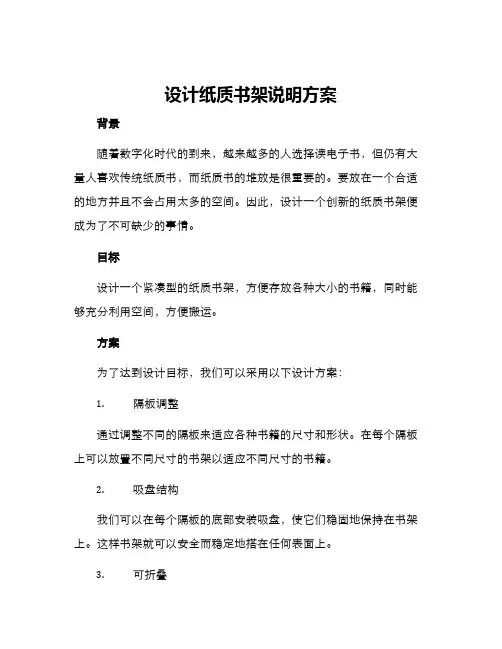

设计纸质书架说明方案
背景
随着数字化时代的到来，越来越多的人选择读电子书，但仍有大量人喜欢传统纸质书，而纸质书的堆放是很重要的。

要放在一个合适的地方并且不会占用太多的空间。

因此，设计一个创新的纸质书架便成为了不可缺少的事情。

目标
设计一个紧凑型的纸质书架，方便存放各种大小的书籍，同时能够充分利用空间，方便搬运。

方案
为了达到设计目标，我们可以采用以下设计方案：
1.隔板调整
通过调整不同的隔板来适应各种书籍的尺寸和形状。

在每个隔板上可以放置不同尺寸的书架以适应不同尺寸的书籍。

2.吸盘结构
我们可以在每个隔板的底部安装吸盘，使它们稳固地保持在书架上。

这样书架就可以安全而稳定地搭在任何表面上。

3.可折叠
书架设计为可折叠，便于搬运。

我们可以将它折叠成一小块，这样也不会占用太多空间。

当需要使用时，只需将其展开即可。

4.底部支架
为了防止书架倾斜或摇晃，我们可以在书架底部设置支架。

当书籍放置在书架上时，支架可以支持书架的重量并固定书架。

结论
以上所列出的设计方案可以很好地满足设计纸质书架的需求。

它不仅方便了书籍的收纳和存放，还可以充分利用空间并方便搬运。

在实现设计方案之后，我们可以看到，这种书架实用性很高，而且设计出来也非常精美。

如果需要一个创新型的纸质书架，以上方案是很好的选择。

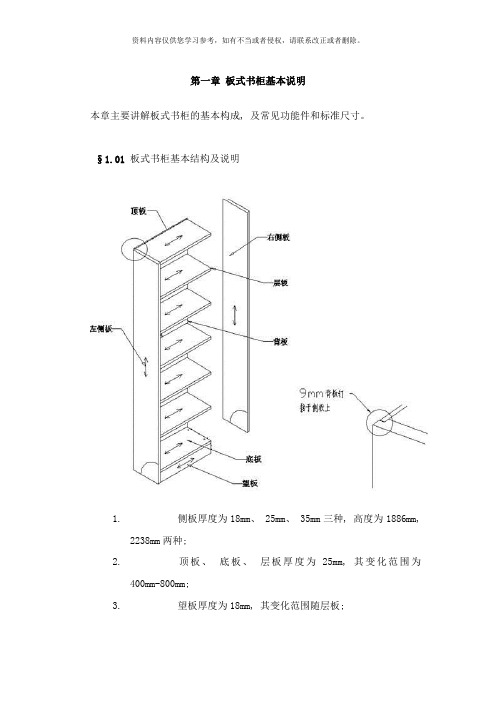

第一章板式书柜基本说明本章主要讲解板式书柜的基本构成, 及常见功能件和标准尺寸。

§1.01板式书柜基本结构及说明1. 侧板厚度为18mm、 25mm、 35mm三种, 高度为1886mm,2238mm两种;2. 顶板、底板、层板厚度为25mm, 其变化范围为400mm-800mm;3. 望板厚度为18mm, 其变化范围随层板;4. 背板为9mm板, 高度直接到地; 侧板上开槽9*10mm,背板在卡槽位直接钉接于侧板上( 如上图) 。

§1.02板式书柜标准尺寸1. 板式书柜的标准柜体深度为: 300mm, 400mm两种;浅柜深度为: 200mm, 250mm, 320mm三种;标准柜体高度为: 1886mm, 2238mm两种;§1.03板式书柜常见功能件1. 标准延伸单体柜: 标准高度为1886( 4层) , 2238( 5层) 两种, 标准深度为300, 400两种。

标准宽度可变, 其层板宽度变化范围为400-800。

2. 侧板: 可配合标准延伸单体柜使用,其厚度为18、 25、35mm三种,高度为1886, 2238mm两种, 标准深度为300, 400mm两种。

3. 层板: 有层板柜层板和转角柜层板两类, 厚度均为25mm。

其中层板柜层板标准深度为300, 400两种。

标准宽度400可变, 变化范围为400-800。

转角柜层板规格为W600*D600*H25( 用于300深柜体) , W600*D800*H25( 用于400深柜体) 两种, 不可变。

层板柜层板转角柜层板4. 两抽斗柜: 标准规格为W400*D250*H327和W400*D350*H327两种,其标准宽度W可变; 抽面板可根据客户需要订制烤漆;5. 门板: 有平开木掩门,铝框玻璃门, 木框玻璃门, 木框( 含铝合金)玻璃门, 上翻铝框门,上翻单门( 木) , 简易玻璃门几大类,其中玻璃又有清玻璃和灰色透明玻璃两种可供选择; 注意翻门要配上翻支撑;6. 单斗斜柜(斜格酒架): 格子标准宽度约为400, 500, 600,700, 800mm分别配合书柜层板长度400, 500, 600, 700,800mm使用, 不可变, 格子深度为260mm, 格子高度约为327mm。

意居个性家具使用说明书尊敬的顾客：欢迎您选用“意居个性家具”系列产品。

“意居个性家具”系列产品质量优、性能佳、品位高、功能齐备，符合现代人居环境，为了方便您使用，请仔细阅读说明书，并按照说明书的内容操作。

自始至终，“意居个性家具”真诚，优质的服务将伴随您。

本说明书适用如下产品：卧室系列（床、衣柜、妆台、斗柜）；餐厅系列（餐台椅、餐柜）；客厅系列（组合厅柜、玄关等）；书房系列（书桌、书柜等)一、概 述1、家具名称2、主要用途及适用范围3、品种、规格4、型号及组成含义（见产品外箱标签）5、执行标准二、技术特性检验项目标准要求检验结果三、原辅材料1、木材2、板材3、木皮4、三聚氰胺板5、五金配件6、油漆7、玻璃1 2 3四、家具使用方法及注意事项1、功能家具的使用方法2、木家具的使用注意事项五、存储条件及注意事项1、贮存条件2、安装3、拆卸和移动4、承重七、故障分析与排除1、木家具2、布衣产品3、皮革产品4、五金配件5、玻璃类6、防潮防湿7、长期不使用的保养方法3 47六、故障分析与排除6八、产品的图纸另见安装图（包装箱内）九、其它1、质量级别2、售后服务9 9十、制造商10一、概述1、家具名称：“意居个性家具”品牌板式定制家具1、主要用途及适用范围，具有居家实用和装饰的功能，适用于家庭、 酒店及各种适 宜人 类居 住的室内环境。

3、品种、规格（见产品外箱标签）4、型号及组成含义：R1 A 01 L同类产品大、中、下型号的简称款式序列号产品类别意居家具系列简称1、执行标准：GB 18584-2001、QB/T2530-2001二、技术特性结合处应无崩茬或松动。

检验要求木工要求甲醛释放量耐干热耐湿热稳定性翘曲度底脚平稳性平整度抽屉滑度标准要求板材制成零部件，外露边进行封边处理。

启闭零部件和配件应用使用灵活。

各种覆面材料的拼贴应严密、平整、不应有脱落、鼓泡、透胶、皱纹。

各种配件安装不应有少件、漏钉、透钉。

板式家具目录1 简介2 分类3 优点4 缺点5 选购6 趋势板式家具即人造板家具，即指以人造板为主要基材、以板件为基本结构的拆装组合式家具。

相对于实木、红木家具而言，由于板材打破了木材原有的物理结构，所以在湿度变化较大的时候，人造板的形变要比实木小得多，更适合快节奏的现代社会。

同时人造板材基本用的都是木材的边角余料，无形中保护了有限的自然资源。

板式家具以款式新颖、色彩鲜艳、木纹清晰以及不变形、不开裂、防蛀、价格适中等优点成为家具类别中的新一族。

自然简洁的板式家具板式家具即人造板家具，即指以人造板为主要基材、以板件为基本结构的拆装组合式家具。

相对于实木、红木家具而言，由于板材打破了木材原有的物理结构，所以在湿度变化较大的时候，人造板的形变要比实木小得多，更适合快节奏的现代社会。

同时人造板材基本用的都是木材的边角余料，无形中保护了有限的自然资源。

板式家具以款式新颖、色彩鲜艳、木纹清晰以及不变形、不开裂、防蛀、价格适中等优点成为家具类别中的新一族。

板式家具-简介环保板式家具板式家具是指以人造板为主要基材、以板件为基本结构的拆装组合式家具。

这种家具拆装方便、节省木材、色彩多样，是家具业所大力发展的品种。

板式家具所用的材料繁多。

实木曾经是最常见的制作家具的材料，在现代社会各类人造板材，塑料、玻璃、纺织物、海绵、皮革、金属等等被大量应用在板式家具上。

更有以镁铝合金与榉木色系搭配、不锈钢与皮革的结合以及玻璃饰品与金属、玻璃与塑料等个性搭配，显得新颖而自然脱俗，富有时代的美感，体现出当今家具文化的内涵。

再加上灯饰的巧妙应用，更使这类家具特质鲜明、不拘一格。

自然明亮的色泽，轻巧简洁的结构是板式家具的主导设计思想。

现代人喜欢简洁大方、时代感强的家具，而板式家具更能体现这一点。

板式家具-分类常见的人造板材有胶合板、细木工板、刨花板、中纤板等。

1、三聚氰氨板家具：各种花纹纸浸渍三聚氰氨后压贴在人造板表层，经裁断、封边、打孔后组装的家具。

第一部分认识整体衣柜一、衣柜的概念及特点：整体衣柜是可以根据自己的指定位置，去进行合理设计，空间使用率达到100%；并且依每个客户的需求不同，而量身打造的产品。

之所以受人们青睐，是因为它可以工业化生产，量身定作、环保、时尚、专业化、个性化。

在以前的家庭装修中，人们选择衣柜的方式无非两种：一是找木工师傅在新居中现场制作，二是到家具市场购买成品衣柜。

但是，这两个方式各有优缺点, 木工师傅制作衣柜，可以根据墙面宽度和高度、闲置空间的大小量身定做，但工期非常长，做工不够精细，施工环境以及所用的材料也很糟糕，售后服务根本没有保障。

而市场里购买的成品衣柜虽然外观时尚，做工也较为精细，但并不适合每种户型的新居，往往造成空间利用率不高。

而整体衣柜既吸收了二者的优点，又能搭配出各种不同的尺寸与空间。

再加上它是工厂化生产，安装简单快捷，省掉了手工制作的耗时耗力与麻烦，非常适合工作繁忙的年轻一族。

整体衣柜还有一大好处，就是节省空间。

可以按照你的需要进行设计，装进家中后，形成衣柜凹入墙内的感觉，再通过衣柜推拉门色调的选择，实现和整个居室的装修浑然一体。

如果你的卧室足够大的话，还可以用整体衣柜设计一个步入式衣帽间，外面设置一个颇具风格的推拉门，一个私有空间就这样制造完毕。

整体衣柜在时下的流行，不仅因为它非常实用，而且因为合理运用空间，在经济上也有不少优势。

二、整体衣柜的发展趋势：整体衣柜自2002年开始从主流的传统式家具逐步的完善而来。

从早期的木制家具至今。

人们对家具的要求水准也越来越高，一般都会从“实用”“价格”“空间”“款式”“环保”“品牌”“服务”等多方面去考虑。

而整体衣柜是多年以来家具业不断完善的最终产品。

它的下一步发展路线必定是淘汰一切作坊式厂商，淘汰家装自制产品，继续从“品牌”“服务”“环保”三方面完善发展。

当我们已经决定选择整体衣柜的时，我们必须将价格问题放在其次，首先将“品牌”“服务”“环保”放在首位，只有一个真正的大的品牌才会将消费者的利益放在第一位，才能保证货样同品，才能有一个完善的售后服务体系。

图书馆家具系列实木护板钢木书架书架说明： 1. 架体为全钢制结构，采用上海宝钢优质 一级冷轧钢板，表面采用美国杜邦优质环 保塑粉高压静电喷涂。

2.护板基材采用吉林森工露水河E1级环保 刨花板，表面采用优质实木皮饰面，德国 易涂宝优质环保油漆处理。

漆面光滑，有 效的抗划伤。

3.造型：护板采用两侧凸起平板，中间凹 陷部分回字形花纹体现了一种古典的美 感。

内部结构采用稳固的双柱式。

整体规 划实用、合理。

实现了空间的最大化利 用。

实木护板钢木书架书架说明： 1.架体为全钢制结构，采用上海宝钢优质 一级冷轧钢板，表面采用美国杜邦优质环 保塑粉高压静电喷涂。

2.护板基材采用吉林森工露水河E1级环保 刨花板，表面采用优质实木皮饰面，德国 易涂宝优质环保油漆处理。

漆面光滑，有 效的抗划伤。

3.造型：护板采用框架嵌芯板式架构，护 板结构稳固，样式耐看。

结构方面采用稳 固的双立柱样式，整体规划实用、合理。

实现了空间的最大化利用。

防火板护板钢木书架书架说明： 1.架体为全钢制结构，采用上海宝钢优质 一级冷轧钢板，表面采用美国杜邦优质环 保塑粉高压静电喷涂。

2.护板采用上海富美家优质环保V-1级 20mm厚防火板材。

该板材具有良好的耐 磨、耐热性。

在火灾发生时。

能有效的抑 制火势蔓延。

3.造型：护板采用两块板分体架构，外观 整洁，把书架的双面使用体现出来。

结构 方面采用稳固的双立柱样式，整体规划实 用、合理。

实现了空间的最大化利用。

防火板护板钢木书架书架说明： 1.架体为全钢制结构，采用上海宝钢优质 一级冷轧钢板，表面采用美国杜邦优质环 保塑粉高压静电喷涂。

2.护板采用上海富美家优质环保V-1级 20mm厚防火板材。

该板材具有良好的耐 磨、耐热性。

在火灾发生时。

能有效的抑 制火势蔓延。

3.造型：护板采用U型结构，外观整体简 洁、大方。

结构方面采用稳固的双立柱样 式，整体规划实用、合理。

实现了空间的 最大化利用。

板式家具产品说明书 The document was prepared on January 2, 2021家园丹帝系列产品使用说明书尊敬的顾客：您好！感谢您选用“家园丹帝”为您提供的定制家具系列产品！“家园丹帝”系列产品款式时尚经典，板材采用优质环保材料，在做工上力求做到精雕细琢，处处体现钻石品质，组合幻变、空间互补，令工作、生活更自然。

精英一族，畅所欲言，资讯灵感，优雅演绎，确保您能享受到美观、环保、优质的壁柜、橱柜产品。

本说明书适用以下“家园丹帝”系列产品。

系统壁柜：衣帽间、衣柜/组合厅柜、门厅柜/书桌电脑桌、书柜/酒柜、阳台柜系统橱柜：实木系列、模压系列概览一、家园丹帝产品构成1.板材使用2.五金件3.制作设备4.设计理念二、家园丹帝产品分类1.系统壁柜2.系统橱柜三、家园丹帝执行标准四、家园丹帝产品使用注意事项五、家园丹帝售后服务一、家园丹帝产品构成1.板材使用：全部选用吉林森工露水河E0级实木颗粒板。

2.五金件：德国海蒂诗、海福乐、百隆等世界着名品牌。

3.制作设备：意大利SCM、德国豪迈等原装进口的世界先进木工设备。

4.设计理念：全部采用“量身定做”的理念，来实现顾客和设计师的各种奇思妙想，以及在各种复杂环境中的特殊处理，“家园丹帝”在制做水平上已达炉火纯青的地步。

二、家园丹帝产品分类产品总览：系统壁柜/系统橱柜系统壁柜：衣帽间、衣柜/组合厅柜、门厅柜/书桌电脑桌、书柜/酒柜、阳台柜系统橱柜：实木系列、模压系列1.系统壁柜衣帽间/衣柜特点：节省空间，可以按照您的需要进行设计，装进家中后，形成衣柜凹入墙内的感觉，不但里面可以切割成挂衣空间、摆放空间，顶部空间也可以放被褥、或者孩子玩腻的玩具；充分利用空间，功能、配件齐全，有长衣区、短衣区、叠放区，有抽屉、裤架、抽拉镜，层板可自由调节，使用更方便。

组合厅柜、门厅柜特点：庄重典雅、灵动活泼。

书桌电脑桌、书柜特点：款思多样、颜色多变。

酒柜、阳台柜特点：款式新颖、色彩多样，而且设计合理，提高生活品味。

---------------------------------------------------------------最新资料推荐------------------------------------------------------板式产品基础知识(精)板式产品基础知识一、板式家具所处的分类根据人体与家具的关系，可把家具分成三类：坐卧类椅、凳、沙发和床等。

主要功能是适应人的工作或休息，与人体直接接触，起支撑人体的作用。

贮存类橱、柜、架等，主要功能是存取各种物品，是与人体产生间接关系的，起着贮存物品或兼作空间分隔作用的家具。

凭倚类台、桌、几等，主要功能是满足和适应人在站、坐时所必需的辅助平面高度或兼作存放空间之用，是与人体产生直接关系，起着辅助人体活动和承托物体作用的家具。

板式家具就是利用各种人造板材作为基材和表面用材代替实木，通过精截、封边、钻孔等加工工序组装而成的家具产品，板式家具以贮存类和凭倚类为主。

板式产品主要适用于职员办公区和主管办公区，人们根据各产品的功能、结构、所在区间、规格等的不同有很多种的分类方法，板式产品具有明显的易于工业化生产的特点，其颜色明快、结构简洁、款式新颖，易于拆装与维护，能根据各功能区间的特点和要求，自由组合、灵活搭配，塑造各种不同类型风格的办公空间布置和环境。

二、板式产品所使用的材料板式产品所使用的基材主要有两种：1 / 51、纤维板：是将废木材或含有木纤维的材料用机械法和化学处理分离成木桨，经过热压成型而制成的板材，纤维板在构造上不仅比天然木材均匀，其抗弯强度为刨花板的 2倍，同时它的胀缩性小，不翘曲，不开裂，表面平整光滑，不存在加工缺陷，与其它材料的粘结力强，握钉力强，根据纤维板的密度不同，可以将它分为低密度纤维板、中密度纤维板和高密度纤维板，家具行业中中密度纤维板的应用比较常见，简称中纤板（但行内人士向客户推介中纤板时常常通称高密度板）。

高密度纤维板俗称硬纸板。

板式家具制作入门知识前言一个偶然机会，我今年从百度来到中国木工爱好者论坛，在这个论坛里潜水几个礼拜，拜读了老李、老万、老崔、小贝以及其他人的大作，自觉获益非浅，使得我下决心购买了一些木工工具，并且也在木友们的帮助之下做出了衣顶柜、书架还有两个练手的板凳。

在感谢木友们的帮助同时，也觉得需要为论坛做点贡献，于是写下了这篇文章，希望对那些想要做家具但不知道怎么入手的朋友有点帮助。

论坛里的木工爱好者，按使用材料偏好大致可以分成两种，一种是实木家具爱好者，追求融入现代美感的实木家具作品，关键技术是榫卯接合、刨、边缘雕刻以及表面油漆处理，一般都使用现代的工具加工而非传统工艺，需要雕刻机、开榫机、电刨压刨、带锯台锯等，这一种爱好者占大多数；另一种是板式家具爱好者，喜欢类似市场上比较普遍的现代板式家具，这类家具的关键技术是设计、开料、五金件接合、封边以及表面粘贴防火板，也有使用油漆作表面处理的，设计、开料对尺寸要求很高，需要的工具有电锯、电钻、雕刻机或修边机等。

本文适合板式家具爱好者。

工具篇●锯台锯、电圆锯、云石机（使用木工锯片）至少要有一种，同时需要一个靠山；手锯不是必需但最好备上。

板式家具使用工业化生产的标准板制作，一般不需要刨削，锯是保证尺寸准确性最重要的工具。

●钻电钻是必需的。

必备钻头：3 4 5 6 7 8 10，可以是麻花钻或者三尖钻，三尖钻开孔不易走位、边缘比较整齐；必备开孔器：14或14.5或15，用户三合一凸轮开孔，具体大小要看使用的三合一凸轮尺寸而定，当然如果不使用三合一连接可以不用；35，用于安装暗铰链开孔；沉头钻或砂拉钻不是必需的，但如果备上的话可以提高安装沉头螺丝的效率。

●开槽工具如果安装金属封边条，则开槽工具是必需的，目前我没找到完美的解决方案。

论坛里有老万使用云石机开槽的文章，具体搜索一下就有，操作难度很高。

我使用修边机＋T形刀开槽，难题是能买到的T形刀最薄也有1/10英寸（大约2.5mm），开出的槽有3mm宽不大合用。

第一章板式衣柜简介本章主要介绍板式衣柜的各种柜体结构、单体柜标准尺寸和常用功能件及五金配件。

§1.01板式衣柜整体构成示意图§1.02板式衣柜单元柜基本结构1.板式衣柜单元柜体结构为：侧板包顶底板，背板落地，外侧板开榫型背板槽，背板卡在槽内用背板钉钉在侧板上安装固定（如下图）：§1.03板式衣柜单元柜标准尺寸1.板式衣柜单元柜体标准高度有：2070mm、2198mm、2294mm、2390mm四种；标准宽度有：400mm、600mm、800mm、900mm（L架）四种，层板柜宽度可以任意变化（不变形情况下）；若需要安装功能件的柜体，只能选择标准柜体宽度400mm、600mm、800mm、900mm（L架）；2.特别注明：领带、西裤抽不做非标尺寸。

§1.04板式衣柜基本单体款式1.板式衣柜的基本单体款式如下：§1.05板式衣柜基本功能件款式1.层板：宽度W可变（建议宽度在900mm以内）；2.抽屉：标准安装内空宽度为364mm，564mm，764mm。

抽面158mm高，抽帮长400mm(固定)，高120mm，装隐藏导轨；3.时尚抽：标准安装内空宽度为364mm，564mm，玻璃抽面80mm高，喷磨沙，层板深度为400mm，装托底式静音导轨；4.领带抽：标准安装内空宽度为564mm，764mm，抽面120mm高，抽帮长450mm，高100mm，装三节导轨。

领带抽只做标准，不可变；5.西裤抽：标准安装内空宽度为564mm，764mm，抽面120mm高，抽帮长450mm，高100mm,装三节导轨。
