4光学经纬仪的检验与校正实习

一、实训目的1. 掌握光学经纬仪的基本构造、性能和功能。

2. 学会光学经纬仪的对中、整平和读数方法。

3. 熟悉光学经纬仪在实际测量中的应用。

二、实训时间与地点实训时间：2021年10月15日实训地点：XX大学测量实验室三、实训仪器与工具1. 光学经纬仪：苏一光J2-JDE激光光学经纬仪2. 三脚架3. 水准尺4. 读数显微镜5. 笔记本四、实训内容1. 光学经纬仪的基本构造光学经纬仪主要由望远镜、照准部、水准管、度盘、读数显微镜、脚螺旋等部分组成。

望远镜用于观察目标，照准部用于控制望远镜的旋转，水准管用于整平仪器，度盘用于记录角度，读数显微镜用于读取度盘上的数据，脚螺旋用于对中和整平。

2. 光学经纬仪的对中与整平（1）对中对中的目的是使仪器的中心与测站点的中心重合。

具体操作如下：1）将三脚架架设在测站点上，调整脚架的高度，使仪器水平；2）松开连接螺栓，双手扶基座，在架头上平移仪器，从光学对中器中观察，直到测站点移至光学对中器的刻画圈内为止（对中误差小于3mm）；3）拧紧连接螺栓，若误差过大，可重新移动三脚架，直到符合要求为止。

（2）整平整平的目的是使仪器的水准管气泡居中，确保测量的准确性。

具体操作如下：1）转动照准部，使水准管平行于任意一对脚螺旋；2）相对旋转这对脚螺旋，使水准管气泡居中；3）将照准部绕竖轴转动90度，旋转第三只脚螺旋，仍使气泡居中；4）再旋转90度，检查气泡误差，直到小于分划线的一格为止。

3. 光学经纬仪的读数光学经纬仪的读数方法如下：（1）将望远镜瞄准目标，转动测微手轮，使主像（正字注记）与副像、倒字注记的分划线对合好；（2）观察注有度数的相对分划线，相差180度，主像在左侧，副像在右侧，相距最近；（3）读取度盘上的度数和整10数不足10的分，秒数；（4）在右边的测微尺读出分秒数。

五、实训结果与分析1. 实训过程中，对光学经纬仪的基本构造、性能和功能有了更深入的了解；2. 通过对中、整平和读数训练，掌握了光学经纬仪的使用方法；3. 在实际测量中，能够熟练地操作光学经纬仪，确保测量结果的准确性。

实习报告：经纬仪的使用与测量一、实习背景及目的本次实习是在XX公司工程测量部门进行的，实习目的是了解并掌握经纬仪的基本构造、使用方法及其在工程测量中的应用。

通过实习，使我对经纬仪有了更深刻的认识，提高了我的实际操作能力。

二、实习内容与过程1. 经纬仪的基本构造经纬仪是一种测量水平角和垂直角的仪器，主要由望远镜、水平度盘、垂直度盘、基座和三脚架等部分组成。

在实习过程中，我认真观察了经纬仪的各个部分，并了解了它们的作用。

2. 经纬仪的使用方法（1）安置仪器：将经纬仪放在三脚架上，调整三脚架的高度和稳定性，使经纬仪处于水平状态。

（2）粗测角度：通过望远镜观察目标点，调整水平度盘和垂直度盘，使目标点成像在十字丝中央。

然后，读取水平度和垂直度的读数，计算出目标点与仪器之间的角度。

（3）精确测量：在粗测的基础上，通过微调水平度盘和垂直度盘，使目标点成像更加精确。

再次读取水平度和垂直度的读数，计算出目标点与仪器之间的精确角度。

（4）记录数据：将测量得到的角度数据记录在测量表格中，以便后续分析和处理。

3. 工程测量中的应用在工程测量中，经纬仪主要用于测量地形、建筑物的角度和方位等。

通过本次实习，我了解了经纬仪在工程测量中的重要性，以及如何将经纬仪应用于实际工作中。

三、实习心得与体会1. 经纬仪是一种重要的工程测量仪器，掌握其基本构造和使用方法对于工程测量人员至关重要。

2. 实际操作过程中，要细心、耐心，确保测量数据的准确性。

同时，要学会与同事沟通交流，共同完成测量任务。

3. 本次实习使我深刻认识到理论联系实际的重要性。

在今后的学习和工作中，我将不断努力，提高自己的实践能力。

4. 感谢公司工程测量部门的同事们在实习过程中给予的指导和帮助，使我受益匪浅。

在今后的工作中，我将不断学习，争取为公司的发展贡献自己的力量。

四、实习总结通过本次实习，我对经纬仪有了更加深入的了解，掌握了其基本使用方法，并在实际操作中提高了自己的动手能力。

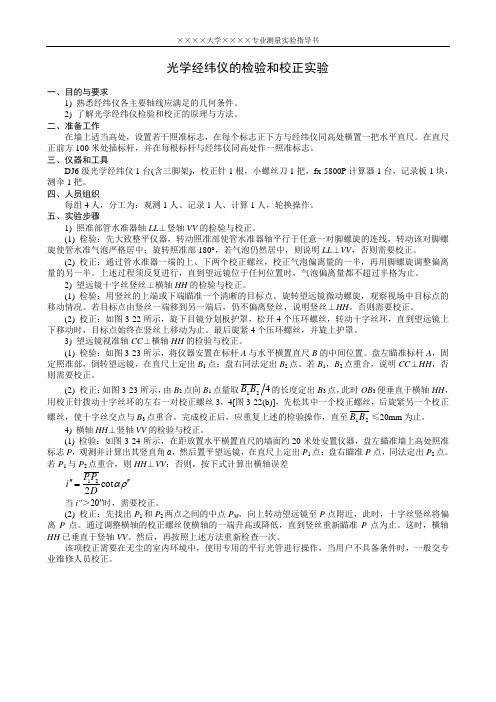

光学经纬仪的检验和校正实验一、目的与要求1) 熟悉经纬仪各主要轴线应满足的几何条件。

2) 了解光学经纬仪检验和校正的原理与方法。

二、准备工作在墙上适当高处，设置若干照准标志，在每个标志正下方与经纬仪同高处横置一把水平直尺。

在直尺正前方100米处插标杆，并在每根标杆与经纬仪同高处作一照准标志。

三、仪器和工具DJ6级光学经纬仪1台(含三脚架)，校正针1根，小螺丝刀1把，fx-5800P 计算器1台，记录板1块，测伞1把。

四、人员组织每组4人，分工为：观测1人、记录1人、计算1人，轮换操作。

五、实验步骤1) 照准部管水准器轴LL ⊥竖轴VV 的检验与校正。

(1) 检验：先大致整平仪器，转动照准部使管水准器轴平行于任意一对脚螺旋的连线，转动该对脚螺旋使管水准气泡严格居中；旋转照准部180°，若气泡仍然居中，则说明LL ⊥VV ，否则需要校正。

(2) 校正：通过管水准器一端的上、下两个校正螺丝，校正气泡偏离量的一半，再用脚螺旋调整偏离量的另一半。

上述过程须反复进行，直到望远镜位于任何位置时，气泡偏离量都不超过半格为止。

2) 望远镜十字丝竖丝⊥横轴HH 的检验与校正。

(1) 检验：用竖丝的上端或下端瞄准一个清晰的目标点。

旋转望远镜微动螺旋，观察视场中目标点的移动情况。

若目标点由竖丝一端移到另一端后，仍不偏离竖丝，说明竖丝⊥HH 。

否则需要校正。

(2) 校正：如图3-22所示，旋下目镜分划板护罩，松开4个压环螺丝，转动十字丝环，直到望远镜上下移动时，目标点始终在竖丝上移动为止。

最后旋紧4个压环螺丝，并旋上护罩。

3) 望远镜视准轴CC ⊥横轴HH 的检验与校正。

(1) 检验：如图3-23所示，将仪器安置在标杆A 与水平横置直尺B 的中间位置。

盘左瞄准标杆A ，固定照准部，倒转望远镜，在直尺上定出B 1点；盘右同法定出B 2点。

若B 1，B 2点重合，说明CC ⊥HH ，否则需要校正。

(2) 校正：如图3-23所示，由B 2点向B 1点量取421B B 的长度定出B 3点，此时OB 3便垂直于横轴HH ，用校正针拨动十字丝环的左右一对校正螺丝3，4[图3-22(b)]，先松其中一个校正螺丝，后旋紧另一个校正螺丝，使十字丝交点与B 3点重合。

一、实习背景为了提高我对测量学基本原理和方法的理解，以及掌握实际测量操作技能，我参加了为期一周的经纬仪测量学实习。

本次实习在XX测绘学院进行，实习期间，我们学习了经纬仪的基本构造、操作方法以及测量原理，并通过实际操作，锻炼了测量技能。

二、实习目的1. 了解经纬仪的基本构造和功能。

2. 掌握经纬仪的使用方法，包括对中、整平、瞄准和读数。

3. 学会测量水平角和竖直角，并了解其测量原理。

4. 熟悉测量过程中的误差分析和数据处理方法。

三、实习内容1. 经纬仪基本构造和功能经纬仪是一种用于测量水平角和竖直角的测量仪器，主要由望远镜、水平度盘、竖直度盘、照准器、支架等部件组成。

望远镜用于观测目标，水平度盘和竖直度盘分别用于测量水平角和竖直角，照准器用于对准目标，支架用于支撑仪器。

2. 经纬仪操作方法（1）对中：将经纬仪放置在测站上，调整三脚架使其平稳，然后旋转照准器，使望远镜对准测站点。

（2）整平：旋转照准器，使望远镜的光轴与水平度盘平行，调整脚螺旋，使仪器达到水平。

（3）瞄准：旋转望远镜，使照准器对准目标，调整照准器，使目标清晰。

（4）读数：读取水平度盘和竖直度盘上的读数，记录数据。

3. 水平角和竖直角的测量（1）水平角的测量：按照测回法进行测量，即先观测上盘读数，然后观测下盘读数，计算两个读数的差值，得到水平角。

（2）竖直角的测量：先观测竖直度盘上的上盘读数，然后观测下盘读数，计算两个读数的差值，得到竖直角。

4. 误差分析和数据处理（1）误差分析：测量过程中可能存在的误差有系统误差和随机误差。

系统误差可以通过仪器校准和操作方法来减小，随机误差可以通过多次测量取平均值来减小。

（2）数据处理：将测量数据输入计算机，进行角度计算和误差分析，得出测量结果。

四、实习成果通过本次实习，我掌握了以下技能：1. 经纬仪的基本构造和功能。

2. 经纬仪的操作方法，包括对中、整平、瞄准和读数。

3. 水平角和竖直角的测量原理和操作方法。

经纬仪测量实习报告一、实习介绍经纬仪是一种测量仪器，用于测量水平线和垂直线，通常用于测量建筑物、道路和其它大型工程的高程、水平度和垂直度。

经纬仪有很多种，其中最常用的是光电经纬仪。

在本次实习中，我们将学习如何使用经纬仪进行测量，并掌握经纬仪的操作技巧和注意事项。

此外，我们还将了解测量误差的来源和如何排除误差。

二、实习过程1. 实习前准备在进行实习前，我们首先需要熟悉经纬仪的基本构造和操作方法，以便能够无误地进行测量。

然后，我们需要准备好测量仪器，包括经纬仪、三角架、测量杆、水平器等。

最后，我们需要选择一个适合的测量地点，保证能够进行稳定而准确的测量。

2. 实习步骤在进行实习时，我们需要按照以下步骤进行：（1）仪器安装：将经纬仪固定在三角架上，调整经纬仪的平衡，使其稳定而不易受外界影响。

（2）参考点测量：使用测量杆和水平器，寻找参考点，并进行水平度和垂直度的测量。

参考点的位置应尽量稳定，以确保测量的准确性。

（3）目标点测量：在参考点之外，选择需要进行测量的目标点，并进行水平度和垂直度的测量。

根据目标点的位置和测量需求，可以选择不同的测量方法来进行测量。

（4）数据处理：将测量得到的数据进行整理和处理，排除可能存在的误差，并计算出目标点的具体位置和高度。

3. 注意事项在进行实习时，需要注意以下事项：（1）保证仪器和测量场地的稳定性。

（2）在测量前仔细检查仪器的准确性和偏差，并进行必要的调整。

（3）在测量过程中要认真观察参考点和目标点的位置和状态，并做好记录和整理工作。

（4）在数据处理时，需要仔细分析测量误差，并采取相应的措施进行修正。

三、实习感想通过本次实习，我学习到了如何使用经纬仪进行测量，并掌握了一些测量技巧和注意事项。

同时，我还了解了仪器的构造和工作原理，深入了解了测量误差的来源和排除方法。

这对我的专业学习和未来的科研工作都将产生深刻的影响。

此外，通过实践过程，我也更加深入地理解了专业知识，并增强了实际操作能力。

一、实习目的本次实习旨在使我对经纬仪的使用有更深入的了解，掌握经纬仪的基本操作方法，提高测量精度，并学会分析测量数据，为今后在实际工程测量中熟练运用经纬仪打下基础。

二、实习时间2023年3月28日三、实习地点南京工业大学虹桥校区场地四、实习内容1. 经纬仪的基本构造经纬仪是一种用于测量水平角和竖直角的精密仪器，主要由望远镜、水平度盘、竖直度盘、支架和三脚架等部分组成。

望远镜用于观测目标，水平度盘和竖直度盘分别用于测量水平角和竖直角，支架用于支撑望远镜，三脚架用于固定仪器。

2. 经纬仪的使用方法（1）对中将经纬仪安置在测站上，调整三脚架高度，使仪器底座水平。

使用对中杆，将仪器中心与测站点（标志中心）处于同一铅垂线上。

（2）整平调整水平度盘上的水准管，使气泡居中，使仪器水平。

（3）瞄准使用望远镜瞄准目标，调整望远镜焦距，使目标清晰。

（4）读数观察水平度盘和竖直度盘上的刻度，记录读数。

3. 水平角测量（1）测回法首先，将望远镜瞄准起始方向，记录水平度盘读数。

然后，将望远镜转向下一个方向，记录水平度盘读数。

重复上述步骤，完成一测回。

（2）精度要求一测回中，上下半测回角值互差不超过40"。

4. 竖直角测量（1）指标差在水平角测量过程中，调整望远镜，使竖直度盘上的指标线与水平线重合，记录指标差。

（2）精度要求指标差应小于24"。

五、实习过程1. 实习初期，我对经纬仪的基本构造和使用方法进行了了解，并在老师的指导下，学会了如何对中、整平、瞄准和读数。

2. 在实际操作中，我按照实习要求，进行了水平角和竖直角的测量。

在测量过程中，我严格遵守操作规程，注意观察仪器状态，确保测量精度。

3. 实习过程中，我遇到了一些问题，如对中误差较大、整平误差较高等。

在老师的指导下，我找到了原因并进行了改进，提高了测量精度。

4. 实习结束时，我对实习过程中遇到的问题进行了总结，并撰写了实习报告。

六、实习心得1. 通过本次实习，我对经纬仪的基本构造和使用方法有了更深入的了解，提高了自己的实际操作能力。

2024年经纬仪实习报告一、实习背景和目的本次实习是我在2024年暑期所进行的，地点位于某地的测绘研究院。

在实习期间，我主要参与了经纬仪的相关工作和实验。

通过这次实习，我希望能够深入了解经纬仪的原理和应用，掌握实际操作经纬仪的技能，提高自己的综合实践能力。

二、实习过程和内容1.了解经纬仪的原理和结构在实习开始之前，我认真阅读了经纬仪的相关资料，了解了经纬仪的原理和结构。

经纬仪是用于测量地球表面上的点的大地方位角和天体方位角的仪器。

它包括望远镜、支架、望远镜下方的经纬仪体、水平仪和重锤等组成部分。

2.熟悉经纬仪的操作方法在实习的第一天，我跟随导师学习了经纬仪的操作方法。

首先，我学会了如何正确地设置和校准经纬仪，包括调整水平仪和重锤等。

然后，我学会了如何通过望远镜观测目标点，并使用读数器记录观测结果。

通过实际操作，我逐渐熟悉了经纬仪的使用流程和注意事项。

3.参与经纬仪的实验和测量在实习期间，我还参与了一些经纬仪的实验和测量。

例如，我参与了天体测量实验，通过观测天体的方位角和高度角来计算观测点的经纬度。

我还参与了大地测量实验，通过观测确定基准点的大地方位角和水平角。

这些实验不仅巩固了我对经纬仪的理论知识的掌握，还提高了我的实际操作能力。

三、实习收获和体会通过这次实习，我收获了很多。

首先，我对经纬仪的原理和结构有了更深入的理解。

在实习期间，我不仅仅是进行了机械操作，还了解了经纬仪背后的科学原理和测量方法。

其次，我掌握了实际操作经纬仪的技能。

通过实际操作，我提高了我观测和读数的准确性，培养了仔细和耐心的态度。

最后，我对测量工作有了更加深刻的认识。

测量工作需要综合运用理论知识和实际技能，需要细心和耐心，才能取得准确的结果。

在实习期间，我还发现了一些问题。

例如，经纬仪的使用过程中需要注意仪器的保护，避免过度摩擦和撞击；测量时需要注意人员的安全，避免发生意外；还有经纬仪的读数器显示不够明确，需要进一步改进。

这些问题提醒我在今后的工作中要更加注重细节和安全。

一、实训目的1. 熟悉光学经纬仪的构造、原理和功能。

2. 掌握光学经纬仪的使用方法，包括对中、整平、瞄准和读数等基本操作。

3. 学会利用光学经纬仪进行水平角和竖直角的测量，并掌握相应的观测和计算方法。

4. 培养学生的实际操作能力和团队协作精神。

二、实训时间2023年x月x日三、实训地点xx学院工程测量实验室四、实训仪器1. DJ6型光学经纬仪1台2. 花杆2根3. 记录板1块4. 三脚架1个五、实训内容1. 光学经纬仪的构造及原理光学经纬仪是一种精密测量仪器，主要用于测量水平角和竖直角。

其主要部件包括：望远镜、水平度盘、竖直度盘、指标器、照准部、基座等。

光学经纬仪的工作原理是利用望远镜观察目标，通过水平度盘和竖直度盘测量目标的角度。

水平度盘用于测量水平角，竖直度盘用于测量竖直角。

2. 光学经纬仪的使用方法（1）对中：将经纬仪的三脚架架设在测站点上，调整三脚架的长度，使仪器的基座水平。

然后，将照准部调整到大致铅垂状态，利用对中器将仪器的中心对准测站点。

（2）整平：将照准部调整到水平状态，使水平度盘水平。

通过调节照准部的倾斜角度，使水平度盘上的水平线与地面平行。

（3）瞄准：利用望远镜瞄准目标，使目标在十字丝中心线上。

通过调节望远镜的焦距，使目标清晰。

（4）读数：读取水平度盘和竖直度盘上的读数，计算角度值。

3. 水平角测量（1）测回法：首先，确定起始方向，然后按照测回法的次序观测水平角。

观测时，先瞄准起始方向，读取水平度盘上的读数；然后，瞄准另一方向，读取水平度盘上的读数。

计算两个方向之间的角度差，即为水平角。

（2）精度要求：上、下半测回角值互差不超过40。

4. 竖直角测量（1）指标差：利用指标器调整望远镜的倾斜角度，使竖直度盘上的指标线与望远镜的视准线重合。

读取竖直度盘上的读数，即为竖直角。

（2）精度要求：指标差应小于24。

六、实训结果与分析1. 实训过程中，学生按照要求完成水平角和竖直角的测量任务，掌握了光学经纬仪的使用方法。

经纬仪的检验与校正一、照准部水准管的检校1、目的：使照准部水准管轴垂直于竖轴（LLVV）当照准部水准管气泡居中时，仪器的竖轴处于铅垂状态。

2、检验：初平经纬仪，旋转照准部使水准管平行于一对脚螺旋，调脚螺旋使气泡严格居中，然后将照准部旋转1800，如果气泡不再居中，说明LL不垂直于VV。

3、校正：相对旋转这一对脚螺旋使气泡向中间退回偏移格数的一半，然后用校正针拨动水准管一端的校正螺丝，使气泡*居中，反复几次，直到在任何位置气泡偏离中心小于半格为止。

二、十字丝的检校1、目的：使十字丝纵丝垂直于横轴HH观测角度时，可用纵丝或横丝的任意部位代替十字丝交点照准目标。

2、检验：整平经纬仪，用十字丝交点照准一固定目标，旋转望远镜的微动螺旋，观察目标是否一直在十字丝纵丝上移动。

3、校正：卸下十字丝的保护盖，松开四个固定螺丝，微微转动十字丝环，使条件满足，旋紧固定螺丝，装上十字丝的保护盖。

三、视准轴的检校1、目的：使望远镜视准轴CC垂直于横轴HH使视准面成为平面，否则视准面成为锥面。

2、原因：十字丝交点处于不正确的位置。

视准轴是物镜光心与十字丝交点的连线。

仪器的物镜光心固定的，十字丝交点的位置可以变动的。

3、视准轴误差：视准轴不垂直于横轴所偏离的角度C，视准轴与横轴的交角与90度的差值。

2C差：同一目标盘左、盘右读数差为2倍视准轴误差。

4、检验：整平经纬仪，选择一个与望远镜的视准轴大致水平的点为目标。

盘左照准此目标，得水平度盘的读数，盘右照准此目标，得水平度盘的读数,。

5、校正：此时，仪器仍为盘右位置，计算，转动照准部微动螺旋，使水平度盘的读数为，此时目标偏离十字丝交点，卸下十字丝的保护盖，松开四个固定螺丝，调节十字丝环左右两个校正螺丝，使条件满足，旋紧固定螺丝，装上十字丝的保护盖。

四、横轴的检验1、目的：横轴HH垂直于竖轴VV整平仪器，横轴水平，竖轴铅直，视准面为铅垂面，否则视准面为倾斜面。

2、检验方法：B1与B2重合，横轴HH垂直于竖轴VVB1与B2不重合，横轴HH不垂直于竖轴VV横轴HH与水平线的夹角i为横轴误差。
