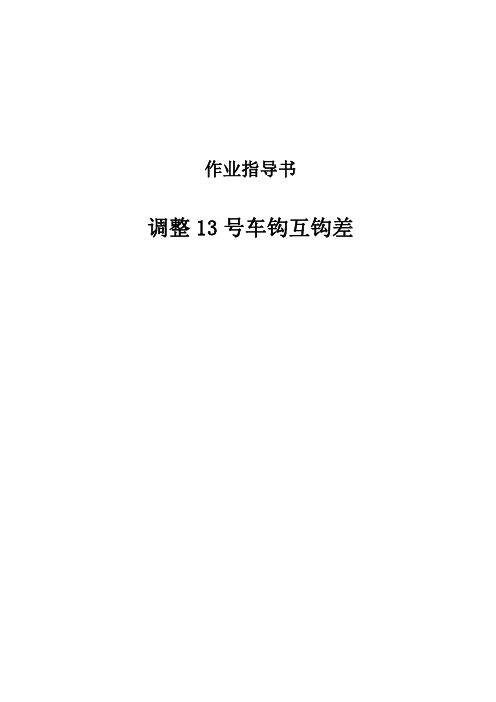

作业指导书调整13号车钩互钩差目 次一、修订页 (1)二、作业介绍 (2)三、作业流程示意图 (3)四、作业程序、标准及示范 (4)1.作业准备 (4)2.测量车钩高度或互钩差 (4)3.安装工具 (4)4.更换车钩托梁垫板 (5)5.撤除工具 (5)6.质量检查和确认 (5)7.工具配件回收 (5)五、工装设备、检测器具及材料 (6)六、附件 (7)1.工装设备、检测器具、工具清单 (7)二、作业介绍作业地点：车辆段管辖各列检、装卸检修、技术交接、整备作业场。
适用范围：适用于调整铁路货车13号车钩互钩差作业。
人员要求：取得铁路岗位培训合格证书的检车员。
作业要点：该作业必须由两名故障专修人员共同负责，工长对质量进行检查和确认。
(1) 工长通知值班员联系车站移动车列，将互钩差超限部位的车辆移至平直线路处，测量车钩互钩差；对于在平直线路处互钩差超限车辆，须由工长通知值班员联系车站拉空，测量连挂处车钩高度；连挂处车钩高度超限时，调整该车钩高度。
（2）拉空车辆须通知车站做好防溜工作，拉空距离不小于10米；对于拉空车列须在首尾两端重新插设防护信号。
（3）调整互钩差超限故障时，车钩高度调整后的车钩高度须符合规定（车钩中心线高度最高≤890mm，空车最低≥835mm，重车最低≥815mm）。
（4）拉空车辆故障处理完毕后撤除两端防护信号，通知值班员联系车站人员合车。
（5）调整车钩互钩差，安放液压镐时要选取平整位置，防止歪斜；起稿时要注意油镐行程，更换车钩垫板时严禁将手伸入钩身与托梁间。
三、作业流程示意图四、作业程序、标准及示范1.作业准备两名故障专修人员（专兼职）接到工长通知后，1号故障专修人员到工具室取调整钩高专修工具及车钩高度检查尺，2号故障专修人员到材料分存库领取不同规格的车钩垫板。
在待检室门前集合整队出发，到达作业地点，横过线路时要执行“一站、二看、三确认、四通过”规定。
作业前专修人员与工长确认车列两端设有防护信号，无防护信号时禁止作业。
文章编号:1007-6042(2008)03-0022-0313号(13A)上作用车钩钩提杆横动量调整存在问题分析及建议柴小转(郑州北车辆段月山检修车间 河南焦作 454493)摘 要:分析了13号(13A)上作用车钩钩提杆横动量调整中存在的问题和设计存在的缺陷,提出了改进建议。
关键词:上作用式车钩;横动量;调整中图分类号:U262.46 文献标识码:B1 问题的提出在《铁路货车段修规程》第10章的落成要求中规定:“10112上作用车钩钩提杆左、右横动量均为30～50mm,不符时移动钩提杆座调整……”在《铁路货车段修技术与管理》第10章落成要求中规定测量与调整方法如下:上作用车钩钩提杆左右横动量均为30～50mm,不符时应移动车体中心线外侧的钩提杆座调整。
测量方法:当车钩纵向中心线与车体纵向中心线重合,且上锁销孔纵向中心与钩提杆头部纵向中心重合时,测量左、右两侧钩提杆座外侧与钩提杆内侧的水平距离,此时可向左右两侧移动钩提杆调整,如图1所示。
图1 上作用车钩钩提杆横动量测量示意(1)上作用式车钩钩提杆及提杆座本身设计问题造成左右横动量值大于30～50mm 要求。
C 64、C 62B 、C 62A 、C 61、C 64K 等型车钩提杆长度(内侧距离)为1278mm;P 64、P 62、P 62N 、P 65等型车车钩提杆长度(内侧距离)为1238mm;C 64、C 62B 、C 62A 等型车车钩提杆座架中心距为1135mm;C 61车车钩提杆座架中心距为1100mm;P 64、P 62、P 62N 、P 65等型车车钩提杆座架中心距为1095mm,见图2所示。
图2 钩提杆 上作用式车钩钩提杆座孔宽度为25mm (现车测量)。
据此计算钩提杆左右横动量:C 64、C 62B 、C 62A 等型车:(1278-1135-25)/2=59.5mm >(30～50mm );C 61等型车:(1278-1100-25)/2=76.5mm >(30～50mm );P 64、P 62、P 62N 、P 65等型车:(1238-1100-25)/2=56.5mm >(30～50mm )。
吉林铁道职业技术学院毕业设计（论文）题目：13号车钩的组成与作用原理姓名：王立斌专业：铁道车辆毕业学校：吉林铁道职业技术学院职务：学生学号： 100050213 电话: 151 **** ****设计（论文）指导教师：邢湘利发题日期： 2013年2月20日完成日期： 2013年4月20日毕业设计（论文）评议意见书毕业设计（论文）任务书毕业设计（论文）题目：13号车钩的组成与作用原理一、毕业设计（论文）内容本论文首先简略的介绍13号车钩的历史和意义，重点介绍了(1) 钩体裂纹故障、钩舌部分故障、钩尾框故障、车钩不落锁故障、车钩自动分离故障等方面分析，介绍了13号车钩在各种情况下的可能发生的故障及产生的原因，为现场维修运用提供参考(2)货物列车重载、提速以来，运行中的货车车钩故障较为突出。
故障表现形式主要是自动开钩、钩舌折断导致列车分离。
最后一些对段修的意见。
二、基本要求1、选题符合教学要求，使学生能够综合运用所学知识。
2、理论与实践相结合，切实解决工作中实际存在的问题。
三、重点研究问题(1) 钩体裂纹故障、钩舌部分故障、钩尾框故障、车钩不落锁故障、车钩自动分离故障等方面分析，介绍了13号车钩在各种情况下的可能发生的故障及产生的原因，为现场维修运用提供参考。
(2)货物列车重载、提速以来，运行中的货车车钩故障较为突出。
故障表现形式主要是自动开钩、钩舌折断导致列车分离。
四、主要技术指标1、《铁路货车段修规程》2、《铁路货车运用维修规程》五．其他需要说明的问题车钩缓冲装置检修工艺的完善，焊修质量的提高，使得钩舌、钩体、钩尾框、缓冲器检修质量得到很大程度的提高，从而满足机车运行的要求。
因此，只有从源头抓起、从车钩的各个配件检修质量抓起，才能避免运行中车钩分离、断裂、缓冲器失效等行车事故的发生。
下达任务日期：2013年2月20日要求完成日期：2013年4月20日指导教师：邢湘利开题报告铁路是我国主要的运输方式，在国民经济中起着非常重要的作用。
×××车辆段13号钩锁检查作业编号：××××车间作业地点钩缓间任职条件车辆钳工环境要求光照良好，能清晰判断质量状况。
岗位人数上道工序喷丸除锈工步作业内容及技术要求工装设备及量具作业图示材料及其他1准备 1.1工作者须佩戴好劳保用品。
1.2全面检查工具、量具状态,确认性能良好无故障。
2上道工序控制钩锁须进行喷丸除锈，表面清洁度达到GB 8923规定的Sa2级,局部不低于Sa1级。
3检查 3.1钩锁变形、裂纹或破损等缺陷时更换。
3.2钩锁锁腿及钩锁上部左、右导向面磨耗超过限时焊修。
3.3钩锁导向面磨耗不大于2 mm(图1)。
3.4钩锁导向角磨耗磨耗不大于2 mm(图2)。
检测平台13号钩锁导向面样板塞尺图1图2五、13号（13A 型、13B型）车钩缓冲装置检修（配件检修）续上表工步作业内容及技术要求工装设备及量具作业图示材料及其他3.5锁腿开锁坐锁面磨耗大于2 mm或影响开锁作用时，焊修后磨修恢复原型或更换(图3)；锁腿后踢足面磨耗超过2 mm 或影响全开位作用时更换。
3.6锁铁挂钩轴磨耗大于1 mm或不能满足防跳性能要求时(图4)更换，不得焊修。
3.7钩锁厚度磨耗大于2 mm，焊后磨修恢复原型。
将78 mm 检测口插入钩锁处，滑尺对准磨耗点使其与最深处接触，滑尺的刻线读数减去2 mm为钩锁磨耗量(图5)。
3.8其他配件各部恢复原型，不能恢复者更换。
3.9钩锁焊后磨修恢复原型，不能恢复者更换。
钩锁更换新品应为E级钢。
开锁座检查样板13号钩锁检测量规图3图4样板全部卡入为过限图5179180 续上表五、13号（13A型、13B型）车钩缓冲装置检修（配件检修）×××车辆段13号钩舌推铁检查作业编号：××××车间作业地点钩缓间任职条件车辆钳工环境要求光照良好，能清晰判断质量状况。
