第三章钢筋混凝土受弯构件正截面承载力计算受弯构件（bendingmember）是指截面上通常有弯矩和剪力共同作用而轴力可以忽视不计的构件。
钢筋混凝土受弯构件的主要形式是板（Slab）和梁（beam）,它们是组成工程结构的基本构件，在桥梁工程中应用很广。
在荷载作用下，受弯构件的截面将承受弯矩M和V的作用。
因此设计受弯构件时，一般应满意下列两方面的要求：（1）由于弯矩M的作用，构件可能沿弯矩最大的截面发生破坏，当受弯构件沿弯矩最大的截面发生破坏时，破坏截面与构件轴线垂直，称为正截面破坏。
故需进行正截面承载力计算。
（2）由于弯矩M和剪力V的共同作用，构件可能沿剪力最大或弯矩和努力都较大的截面破坏，破坏截面与构件的轴线斜交，称为沿斜截面破坏，故需进行斜截面承载力计算。
为了保证梁正截面具有足够的承载力，在设计时除了适当的选用材料和截面尺寸外，必需在梁的受拉区配置足够数量的纵向钢筋，以承受因弯矩作用而产生的拉力；为了防止梁的斜截面破坏，必需在梁中设置肯定数量的箍筋和弯起钢筋，以承受由于剪力作用而产生的拉力。
第一节受弯构件的截面形式与构造一、钢筋混凝土板的构造板是在两个方向上（长、宽）尺度很大，而在另一方向上（厚度）尺寸相对较小的构件。
钢筋混凝土板可分为整体现浇板和预制板。
在施工场地现场搭支架、立模板、配置钢筋，然后就地浇筑混凝土的板称为整体现浇板。
通常这种板的截面宽度较大，在计算中常取单位宽度的矩形截面进行计算。
预制板是在预制厂和施工场地现场预先制好的板，板宽度一般掌握在Inl左右，由于施工条件好，预制板不仅能采纳矩形实心板，还能采纳矩形空心板，以减轻板的自重。
板的厚度h由截面上的最大弯矩和板的刚度要求打算，但是为了保证施工质量及耐久性的要求，《大路桥规》规定了各种板的最小厚度；行车道板厚度不小于IOOmm人行道板厚度，就地浇注的混凝土板不宜小于80mm,预制不宜小于60mm。
空心板桥的顶板和底板厚度，均不宜小于80mm。
1.1你认为今后砌体发展的特点和趋向是什么？加强轻质、高强砌体材料的研发；采用空心砖代替粘土实心砖；制作高性能墙板（住宅产业化）；新的施工技术、机械化、工业化；提高墙体的抗震性能。
2.1目前我国建筑工程中采用的块体材料有哪几类？A:砖烧结砖（烧结普通砖烧结多孔砖烧结空心砖）非烧结硅酸盐砖（承压灰砂砖蒸压粉煤灰砖）；砌块普通混凝土小型空心砌块轻集料混凝土空心砌块；石材料石毛石。
2.2 目前我国建筑工程中常用的砂浆有哪几类？它们的优缺点如何？对砂浆性能有何要求？A:水泥砂浆：强度高、耐水性好，但和易性差、水泥用量大，适用于砌筑对强度要求高的砌体；混合砂浆：和易性和保水性好，便于施工，强度和耐久性较好，适用于砌筑一般的砌体；无水泥砂浆：强度较低、耐久性较差，只适用于砌筑简单或临时性建筑的砌体；砂浆的要求：砂浆应符合砌体强度及建筑物耐久性的要求；具有可塑性，应在砌筑时容易且均匀地铺开；应具有足够的保水性，保证砂浆硬化所需要的水分。
2.3何谓砌体？目前我国建筑工程中常用的砌体有哪几类？砌体是由不同尺寸和形状的砖石或块材用砂浆砌成的整体，主要有砖砌体、石砌体、配筋砌体、砌块砌体和墙板。
2.4砖砌体轴心受压过程如何？其破坏特征如何？分为三个阶段，第一阶段：荷载不增加，裂缝也不会继续扩展，裂缝仅仅是单砖裂缝第二阶段：若不继续加载裂缝也会缓慢发展第三阶段：荷载增多不多，裂缝也会迅速发展（分裂成若干独立小柱，导致整体破坏）第一阶段：单块砖中出现细小裂缝第二阶段：多块砖中出现连续裂缝第三阶段：分割成若干独立小柱，最终他们被压碎或失稳破坏。
2.5砖在砌体中的受力状态如何？为什么砖砌体的抗压强度比单块砖的抗压强度低？（1）由于灰缝厚度和密实性不均匀，单块砖在砌体内并非均匀受压，因而砖内将产生弯、剪应力；砌体横向变形时砖和砂浆的交互作用，将使砖内出现附加拉应力；单行地基梁的作用，地基弹性模量越小，砖弯曲变形越大，砖内发生的弯剪应力也越高；竖向灰缝上的应力集中，降低砌体整体性，使竖向灰缝的砖内发生横向拉应力和剪应力集中。

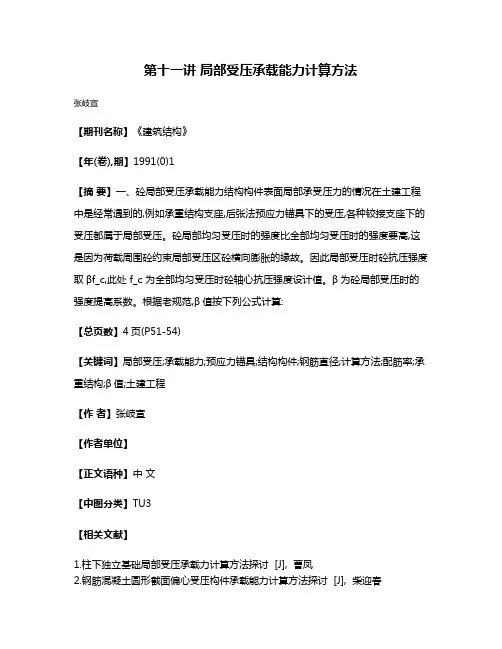

第十一讲局部受压承载能力计算方法
张岐宣
【期刊名称】《建筑结构》
【年(卷),期】1991(0)1
【摘要】一、砼局部受压承载能力结构构件表面局部承受压力的情况在土建工程中是经常遇到的,例如承重结构支座,后张法预应力锚具下的受压,各种铰接支座下的受压都属于局部受压。
砼局部均匀受压时的强度比全部均匀受压时的强度要高,这是因为荷载周围砼约束局部受压区砼横向膨胀的缘故。
因此局部受压时砼抗压强度取βf_c,此处 f_c 为全部均匀受压时砼轴心抗压强度设计值。
β为砼局部受压时的强度提高系数。
根据老规范,β值按下列公式计算:
【总页数】4页(P51-54)
【关键词】局部受压;承载能力;预应力锚具;结构构件;钢筋直径;计算方法;配筋率;承重结构;β值;土建工程
【作者】张岐宣
【作者单位】
【正文语种】中文
【中图分类】TU3
【相关文献】
1.柱下独立基础局部受压承载力计算方法探讨 [J], 曹凤
2.钢筋混凝土圆形截面偏心受压构件承载能力计算方法探讨 [J], 柴迎春
3.对垫块下砌体局部受压承载力计算方法的分析 [J], 宋力;施楚贤
4.混凝土局部受压承载力计算方法浅析 [J], 耿皓
5.第四讲轴心受压构件正截面承载能力计算方法 [J], 张岐宣
因版权原因，仅展示原文概要，查看原文内容请购买。
第10章 预应力混凝土构件10.1选择题1．《混凝土结构设计规范》规定，预应力混凝土构件的混凝土强度等级不应低于（ B ）。
A. C20 ；B. C30 ；C. C35 ；D. C40 ； 2．预应力混凝土先张法构件中，混凝土预压前第一批预应力损失I l σ应为（ C ）。
A. 21l l σσ+； B. 321l l l σσσ++ ； C. 4321l l l l σσσσ+++ ； D. 54321l l l l l σσσσσ++++；3．下列哪种方法可以减少预应力直线钢筋由于锚具变形和钢筋内缩引起的预应力损失1l σ（ C ）。
A. 两次升温法；B. 采用超张拉；C. 增加台座长度；D. 采用两端张拉；4．对于钢筋应力松弛引起的预应力的损失，下面说法错误的是：（ C ）。
A. 应力松弛与时间有关系；B. 应力松弛与钢筋品种有关系；C. 应力松弛与张拉控制应力的大小有关，张拉控制应力越大，松弛越小；D. 进行超张拉可以减少，应力松弛引起的预应力损失； 5．其他条件相同时，预应力混凝土构件的延性比普通混凝土构件的延性（ C ）。
A. 相同；B. 大些；C. 小些；D. 大很多；6．全预应力混凝土构件在使用条件下，构件截面混凝土（ A ）。
A. 不出现拉应力；B. 允许出现拉应力；C. 不出现压应力；D. 允许出现压应力； 7．《混凝土结构设计规范》规定，当采用钢绞线、钢丝、热处理钢筋做预应力钢筋时，混凝土强度等级不应低于（ D ）。
A. C20 ；B. C30 ；C. C35 ；D. C40 ； 8．《规范》规定，预应力钢筋的张拉控制应力不宜超过规定的张拉控制应力限值，且不应小于（ B ）。
A ．ptk f 3.0； B ．ptk f 4.0； C ．ptk f 5.0； D ．ptk f 6.0；9．预应力混凝土后张法构件中，混凝土预压前第一批预应力损失I l σ应为（ A ）。
A. 21l l σσ+； B. 321l l l σσσ++ ； C. 4321l l l l σσσσ+++ ； D. 54321l l l l l σσσσσ++++；10．先张法预应力混凝土构件，预应力总损失值不应小于（ 2/100mm N ）。
作用在板上的荷载永久荷载标准值：0.60(kN/m2)水泥砂浆面层自重= 厚度×206.25(kN/m2)钢筋混凝土板自重= h×250.34(kN/m2)混合砂浆天棚抹灰自重= 厚度×17qGk＝ 6.85(kN/m2)永久荷载标准值qGk可变荷载标准值：qQk＝ 2.50(kN/m2)可变荷载标准值qQk基本组合(支座最大负弯矩)：qg1＝11.72(kN/m2)可变荷载效应组合qg1=1.2qGk+1.4qQkqg2＝11.70(kN/m2)永久荷载效应组合qg2=1.35qGk+1.4*0.7qQk qg＝11.72(kN/m2)qg=max(qg1，qg2)基本组合(跨中最大正弯矩)：g1＝9.97(kN/m2)可变荷载效应组合g1=1.2qGk+1.4qQk/2g2＝10.47(kN/m2)永久荷载效应组合g2=1.35qGk+1.4*0.7qQk/2 q1＝ 1.75(kN/m2)q1=1.4qQk/2q2＝ 1.23(kN/m2)q2=1.4*0.7qQk/2g＝10.47(kN/m2)g=max(g1，g2)q＝ 1.75(kN/m2)q=max(q1，q2)标准组合(支座最大负弯矩)：qgKK9.35(kN/m2)qgKK=qGk+qQk标准组合(跨中最大正弯矩)：gKK＝8.10(kN/m2)gKK=qGk+qQk/2qKK＝ 1.25(kN/m2)qKK=qQk/2准永久组合(支座最大负弯矩)：qgQQ＝8.10(kN/m2)qgQQ=qGk+0.5qQk准永久组合(跨中最大正弯矩)：gQQ＝7.48(kN/m2)gQQ=qGK+0.5qQk/2qQQ＝0.63(kN/m2)qQQ=0.5qQk/2永久荷载标准值：由板传－2α^2＋α^3)×(qGk×lcy)＝15.64(kN/m)由板传长边梁x×(hx －h)×25/1000000＝ 2.63(kN/m)短边梁长边梁0×(hx －h)×20/1000000＝0.28(kN/m)短边梁qxGk ＝18.26(kN/m)可变荷载标准值：由板传来qxQk ＝(1－2α^2＋α^3)×(qQk ×lcy)＝ 5.71(kN/m)基本组合：.由可变荷载效应控制qgx1＝1.2qxGk+1.4qxQk ＝29.91(kN/m)由永久荷载效应控制qgx2＝1.35qxGk+1.4*0.7qxQk ＝30.25(kN/m)qgx ＝max(qgx1，qgx2)＝30.25(kN/m)标准组合：qgxK ＝qxGk+qxQk ＝23.97(kN/m)准永久组合：qgxQ ＝qxGk+0.5qxQk ＝21.12(kN/m)作用在长边梁上的荷载作用在短边梁上的荷载永久荷载标准值：(5/8)×(qGk×lcy)＝12.84(kN/m)y×(hy－h)×25/1000000＝ 5.63(kN/m)0×(hy－h)×20/1000000＝0.60(kN/m)qyGk＝18.47(kN/m)可变荷载标准值：由板传来qyQk＝(5/8)×(qQk×lcy)＝ 4.69(kN/m)基本组合：.由可变荷载效应控制qgy1＝1.2qyGk+1.4qyQk＝28.73(kN/m)由永久荷载效应控制qgy2＝1.35qyGk+1.4*0.7qyQk＝29.53(kN/m)qgy＝max(qgy1，qgy2)＝29.53(kN/m)标准组合：qgyK＝qyGk+qyQk ＝23.16(kN/m)准永久组合：qgyQ＝qyGk+0.5qyQk＝20.81(kN/m)。
11Building Structure设计交流We learn we go关于混凝土构件局部受压承载力的计算问题朱炳寅/中国建筑设计研究院，北京100044《混凝土结构设计规范》（GB50010—2002）（简称混凝土规范）第7.8.1条规定，配置间接钢筋的混凝土构件，其局部受压可按公式7.8.1-1计算。
工程设计中，配置间接钢筋的情况多出现在预应力混凝土钢筋的锚头区域，普通钢筋混凝土构件（如钢筋混凝土柱与基础的交接处等）一般都不配置间接钢筋。
对于未配置间接钢筋的混凝土构件，应按混凝土规范附录A 第A.5.1条的要求，按素混凝土构件验算其局部受压承载力。
1 配置间接钢筋的情况满足混凝土规范图7.8.3要求时，可确定为第7.8.1条所规定的配置间接钢筋的情况，其中间接钢筋主要指方格网式钢筋网片、螺旋式配筋等。
配置间接钢筋的混凝土构件，其局部受压区的截面尺寸应符合下式要求：l F ≤c c n 1.35l l f A ββ （1）l β（2）配置间接钢筋的混凝土构件，当其核心面积cor A ≥lA 时，局部受压承载力按混凝土规范式7.8.3-1的右端项计算。
2 不配置间接钢筋的情况当不配置间接钢筋或配置的间接钢筋不符合混凝土规范图7.8.3要求时，只可按素混凝土构件验算其局部受压承载力。
当局部受压面上仅有局部荷载作用时：l F ≤cc l l f A ωβ （3）当局部受压面上尚有非局部荷载作用时：l F ≤cc ()l l f A ωβσ- （4）式中：l F 为局部受压面上作用的局部荷载或局部压力设计值；b A 为局部受压的计算底面积，根据同心对称原则按混凝土规范图7.8.2确定；l A 为局部受压面积；ω为荷载分布影响系数：当局部受压面上的荷载为均匀分布时，取ω=1；当局部受压面上的荷载为非均匀分布（如梁、过梁等的端部支承面）时，取ω=0.75；σ为非局部荷载设计值产生的混凝土压应力；l β为混凝土局部受压时的强度提高系数，按式（2）计算；cc f 为素混凝土的轴心抗压强度设计值，取cc f =0.85c f ，其中c f 按混凝土规范表4.1.4确定。
