电工学秦曾煌第七版下册答案全解一、练习与思考题详解1.电子导电和空穴导电有什么区别？空穴电流是不是由自由电子递补空穴所形成的？解：（l）电子导电和空穴导电的区别：①电子导电是自由电子在外电场作用下定向运动，携带负电荷导电，运动方向与电流方向相反：②空穴导电别是由被原子核束博的价电子在共价键之间递补空穴，在外电场作用下形成空穴的定向运动，携带正电荷导电，运动方向与电流方向相同。

（2）空穴导电不是自由电子递补空穴所形成的，而是价电子递补空穴形成的，空穴参与导电，其数量不减。

2.杂质半导体中的多数载流子和少数载流子是怎样产生的？为什么杂质平导体中少数载流子的浓度比本征半导体中少数载流子的浓度小？答：（l）杂质半导体的多数载流子由两部分组成，以N型半导体为例，其多数线流子的绝大部分是由于排入五价杂质元素后所产生的大量自由电子，另外一小部分来自于品体共价键结构中的电子受到激发而形成的电子一空穴对中的自由电子。

（2）N型半导体中的少数载流子的来源主要是激发所产生的电子一空穴对中的空穴，但是由于掺杂后自由电子数目期增，加大了自由电子与空穴复合的机会，因而少数载流子空穴的浓度比本征半导体中空穴的浓度更低。

3.N型半导体中的自由电子多于空穴，而P型半导体中的空穴多于自由电子，是否N型半导体带负电，而P型半导体带正电?解；不是。

N型半导体和P型半导体内部电子的数目和原子核所带正电荷的数目相等，整体上呈电中性。

4.二极管的伏安特性上有一个死区电压。

什么是死区电压？硅管和猪管的死区电压的典型值约为多少伏？答：（1）死区电压是指二极管刚开始出现正向电流时所对应的外加正向电压。

（2）硅管死区电压的典型值约为0.5V.错管死区电压的典型值约为0.1V。

5.为什么二极管的反向饱和电流与外加反向电压（不超过某一范围）基本无关，而当环境温度升高时，又明显增大？答：反向电流达到饱和，不随外加电压（反向电压）变化，这是因为反向饱和电流是由少数载流子漂移运动形成的，少子的数量很少，受电压影响很小，受温度影响较大。

《电工与电子技术》习题与解答电工电子教研室第九章：半导体二极管和三极管、第十章：基本放大电路一、单项选择题*1．若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏，好的管子应为（ C ）A 、正、反向电阻相等B 、正向电阻大，反向电阻小C 、反向电阻比正向电阻大很多倍D 、正、反向电阻都等于无穷大 *2．电路如题2图所示，设二极管为理想元件，其正向导通压降为0V ，当U i =3V 时，则U 0的值( D )。

A 、不能确定B 、等于0C 、等于5VD 、等于3V**3．半导体三极管是具有( B )PN 结的器件。

A 、1个 B 、2个 C 、3个 D 、4个5．晶体管的主要特性是具有（ D ）。

A 、单向导电性B 、滤波作用C 、稳压作用D 、电流放大作用 *6．稳压管的稳压性能是利用PN 结的（ D ）。

A 、单向导电特性 B 、正向导电特性 C 、反向截止特性 D 、反向击穿特性8．对放大电路进行动态分析的主要任务是（ C ） A 、确定静态工作点QB 、确定集电结和发射结的偏置电压C 、确定电压放大倍数A u 和输入、输出电阻r i ，r 0D 、确定静态工作点Q 、放大倍数A u 和输入、输出电阻r i ，r o *9．射极输出器电路如题9图所示，C 1、C 2足够大，对输入的交流信号u 可视作短路。

则输出电压u 0与输入电压u i 之间的关系是( B )。

A 、两者反相，输出电压大于输入电压B 、两者同相，输出电压小于且近似等于输入电压C 、两者相位差90°，且大小相等D 、两者同相，输出电压大于输入电压 *11．在共射极放大电路中，当其他参数不变只有负载电阻R L 增大时，电压放大倍数将( B )A 、减少B 、增大C 、保持不变D 、大小不变，符号改变 13．在画放大电路的交流通路时常将耦合电容视作短路，直流电源也视为短路，这种处理方法是( A )。

题2图题9图A 、正确的B 、不正确的C 、耦合电容视为短路是正确的，直流电源视为短路则不正确。

电工下册考试试题答案一、单项选择题（每题2分，共20分）1. 交流电路中，电阻、电感和电容串联时，电路的总阻抗Z由下式计算：Z = √(R^2 + (XL - XC)^2)，其中XL和XC分别代表电感和电容的阻抗。

若已知R=10Ω，XL=20Ω，XC=15Ω，则总阻抗Z为多少？A. 10ΩB. 15ΩC. 20ΩD. 25Ω答案：C2. 根据欧姆定律，电路中的电流I与电压U和电阻R之间的关系为I=U/R。

若电路中的电压为220V，电阻为44Ω，则电流I为多少？A. 5AB. 10AC. 15AD. 20A答案：A3. 在三相电路中，星型接法与三角形接法相比，星型接法的线电压是相电压的多少倍？A. 1B. √3C. 2D. √24. 变压器的变压比等于原边绕组匝数与副边绕组匝数之比。

若原边绕组有1000匝，副边绕组有500匝，则变压比为多少？A. 1:1B. 2:1C. 1:2D. 4:1答案：B5. 直流电路中，电容器的充电和放电过程遵循什么定律？A. 欧姆定律B. 基尔霍夫电压定律C. 法拉第电磁感应定律D. 基尔霍夫电流定律答案：C6. 交流电路中，功率因数的定义是实际功率与视在功率的比值。

若已知实际功率为2000W，视在功率为3000VA，则功率因数为多少？A. 0.5B. 0.67C. 0.8D. 1答案：B7. 电路中，二极管的正向导通电压通常是多少？A. 0.2VB. 0.7VD. 3.3V答案：B8. 电路中，三极管工作在放大区的条件是什么？A. 基极电流大于集电极电流B. 发射极电流大于基极电流C. 发射结正偏，集电结反偏D. 发射结反偏，集电结正偏答案：C9. 电路中，晶闸管的触发方式通常采用哪种？A. 光触发B. 热触发C. 电触发D. 磁触发答案：C10. 在电路中，电感元件的感抗与频率的关系是什么？A. 与频率成正比B. 与频率成反比C. 与频率无关D. 与频率的平方成正比答案：A二、多项选择题（每题3分，共15分）1. 以下哪些因素会影响电路的总阻抗？B. 电感值C. 电容值D. 电源电压答案：A、B、C2. 变压器的工作原理基于以下哪些物理现象？A. 电磁感应B. 欧姆定律C. 基尔霍夫定律D. 楞次定律答案：A、D3. 以下哪些元件属于被动元件？A. 电阻B. 电感C. 二极管D. 电源答案：A、B、C4. 以下哪些条件会导致三极管截止？A. 基极电流为零B. 集电极电流为零C. 发射结正偏，集电结反偏D. 发射结反偏，集电结正偏答案：A、D5. 以下哪些属于电路中的储能元件？A. 电阻B. 电感C. 电容D. 二极管答案：B、C三、填空题（每题2分，共10分）1. 交流电路中，纯电阻电路的功率因数为______。

电工学电子技术第七版下册答案【篇一：电工学(下册)电子技术基础第7章习题解答】txt>7.1 如图所示的基本rs触发器的电路图以及rd和sd的工作波形如图7.1所示，试画出q端的输出波形。

rdsd(b)图7.1 习题7.1的图解：rdsdq7.2 同步rs触发器电路中，cp，r,s的波形如图7.2所示，试画出q端对应的波形，设触发器的初始状态为0。

qcpcpsqr(a)(b)图7.2 习题7.2的图解：cpsr7.3 图7.3所示的主从结构的rs触发器各输入端的波形如图（b）所示。

sd=1，试画出q、q端对应的波形，设触发器的初始状态为 cpdsr(a)(b)图7.3 习题7.3的图解：cpdsrq7.4 试分析如图所示电路的逻辑功能。

图 7. 4习题7. 4的图解：j?qk?1qn?1?jq?kq?q所以构成t’触发器，具有计数功能。

7. 5 设jk触发器的初始状态为0，画出输出端q在时钟脉冲作用下的波形图。

1cpqcp图7.5习题7. 5的图解： jk触发器j、k端均接1时，计数。

cpq7.6 在图7.6所示的信号激励下，画出主从型边沿jk触发器的q端波形，设触发器的初始态为0。

cpjk(a)(b)图7.6 习题7.6的图解：cpjkqqcp图7.7 习题7.7的图解：cp为0时，保持；cp为1时，r=s=0，则保持，r=s=1时置0，当r=0，s=1时，置1，当r=1，s=0时，置0。

7.8如图所示的d触发器的逻辑电路和波形图如图所示，试画出输出端q的波形图，设触发器的初始态为0。

cpd（a）（b）图7. 8习题7. 8的图解： cpd7.9 图7.9所示的边沿t触发器，t和cp的输入波形如图7.9所示，画出触发器输出端q和q的波形，设触发器的初始状态为0。

qqqcpttcp(a)图7.9 习题7.9的图(b)解： t=1时计数，t=0的时候保持。

cptqq7.10 试将rs触发器分别转换为d触发器和jk触发器。

电工学下册答案完整版一、单选题（1.5分/题）1、示波器可以观察正弦交流电的波形，从波形中可以直接读出的物理量是（）。

[单选题] *A.有效值B.周期(正确答案)C.初相D.频率2、通常照明电路用交流电的有效值为（）V。

[单选题] *A.110B.380C.220(正确答案)D.3113、通常照明电路用交流电的最大值为（）V。

[单选题] *A.110B.380C.220D.311(正确答案)4、我国交流电的频率为（）。

[单选题] *A.50Hz(正确答案)B.60HzC.40HzD.220Hz5、正弦交流电一般用字母( )表示。

[单选题] *A.DCB.AC(正确答案)C.ADD.CD6、下列仪器仪表中，可以测量交流电频率的仪表的是（）。

[单选题] *A.万用表B.钳形电流表C.毫伏表D.频率计(正确答案)7、以下选项中，不属于正弦交流电的三要素是（）。

[单选题] *A.有效值B.频率C.初相D.瞬时值(正确答案)8、用来表示正弦交流电变化快慢的物理量有（）。

[单选题] *A.周期(正确答案)C.相位D.幅值9、正弦交流电t=0时的相位，称为（）。

[单选题] *A.初相位(正确答案)B.末相位C.初始角D.圆周角10、正弦交流电的最大值是有效值的（）倍。

[单选题] *A.1B.1.414(正确答案)C.2D.311、已知RLC串联交流电路端电压U=20V，电阻两端电压UR=12V,电感两端电压UL=16V,则电容两端电压UC=（）。

[单选题] *A.4VB.32V(正确答案)C.12VD.28V12、用示波器观察交流信号时，其耦合选择开关应拨在（）。

[单选题] *A.AC(正确答案)C.GNDD.无法确定13、在RLC串联电路发生谐振时，下列说法正确的是（）。

[单选题] *A.Q值越大，通频带越宽B.端电压是电容两端电压的Q倍C.电路的电抗为零，则感抗和容抗也为零D.总阻抗最小，总电流最大(正确答案)14、在RL串联电路中，总电压总是（）于总电流。

电工学下册习题答案电工学下册习题答案电工学是电气工程专业的一门基础课程，它是电气工程学科体系中的重要组成部分。

下册习题是电工学学习过程中的重要内容，通过解答这些习题，可以巩固和提升对电工学知识的理解和掌握。

本文将为大家提供电工学下册习题的答案，希望对大家的学习有所帮助。

第一章电场与静电场1. 电场强度的定义是什么？答：电场强度是单位正电荷在电场中所受到的力的大小，用矢量E表示。

2. 什么是电势差？答：电势差是单位正电荷从A点移到B点所做的功与该电荷的大小之比，用V 表示。

3. 静电场中电场强度与电势差的关系是什么？答：静电场中，电场强度的方向与电势降低的方向相同。

4. 什么是电容器？答：电容器是由两个导体板和介质组成的装置，用于存储电荷和电能。

5. 电容器的电容量与哪些因素有关？答：电容器的电容量与两个导体板的面积A、介质的介电常数ε和两板间距d 有关，可以用公式C=εA/d表示。

第二章磁场与静磁场1. 什么是磁感应强度？答：磁感应强度是单位正电荷在磁场中所受到的力的大小，用矢量B表示。

答：磁通量Φ定义为磁感应强度B与垂直于磁场的面积A的乘积，用公式Φ=BAcosθ表示。

3. 定义磁场强度的公式是什么？答：磁场强度H定义为单位长度磁通量Φ对磁路长度l的比值，用公式H=Φ/l表示。

4. 什么是磁导率？答：磁导率是介质对磁场的响应能力的度量，用μ表示。

5. 定义磁阻的公式是什么？答：磁阻R定义为磁路长度l对磁导率μ和磁路截面积A的乘积的比值，用公式R=l/(μA)表示。

第三章电磁感应与电磁场1. 什么是法拉第电磁感应定律？答：法拉第电磁感应定律指出，磁场的变化会在闭合电路中产生感应电动势，大小与磁场变化率成正比。

2. 什么是自感和互感？答：自感是指电流通过一个线圈时，在该线圈内部产生的感应电动势。

互感是指两个或多个线圈之间由于磁场的相互作用而产生的感应电动势。

3. 定义感应电动势的公式是什么？答：感应电动势ε的大小等于磁通量Φ对时间t的导数，用公式ε=dΦ/dt表示。

电工学部分习题参考答案第1章 习题习 题1-1 单项选择题1. 一个220V 、40W 的灯泡和一个220V 、60W 的灯泡串联起来接到220V 的电源上，请问哪个灯泡会比较亮（ ）A ．220V ，40W 的灯泡比较亮B ．220V ，60W 的灯泡比较亮C ．一样亮2. 一个220V 、40W 的灯泡和一个220V 、60W 的灯泡并联起来接到220V 的电源上，请问哪个灯泡会比较亮（ ）:A ．220V ，40W 的灯泡比较亮B ．220V ，60W 的灯泡比较亮C ．一样亮3. 空间中有a 、b 、c 三点，已知V 2ab =U ，V 3bc =U ，求ac U 的电压。

（ ） A. 1V B. 5V C. －1V4. 已知V 2ab =U ，V 3bc =U ，如果以b 点作为电位参考点，求a 、b 、c 三点电位。

（ ）A ．a 点电位为0V ，b 点电位为2V ，c 点电位为3V B. a 点电位为2V ，b 点电位为0V ，c 点电位为3V C ．a 点电位为2V ，b 点电位为0V ，c 点电位为-3V D. a 点电位为5V ，b 点电位为3V ，c 点电位为0V】5. 如图所示，A 10S =I ，V 5S =U ，Ω=1R ，问电压源和电流源各起什么作用。

（ ）A ．电压源起负载作用，电流源起电源作用。

B ．电压源起电源作用，电流源起电源作用。

C. 电压源起电源作用，电流源起负载作用。

1-2 判断题（正确的请在每小题后的圆括号内打“√”，错误的打“×”）1. 如果没有参考方向，只说某支路中的电流为-1A ，这种说法没有意义。

（ ）图 习题1-1（5）图图 习题1-3图】2. 电路中某两点的电位很高，因此这两点间的电压也很高。

（ ）3. 实际电流源允许开路运行，它对外不输出功率，自身也不消耗功率。

（ ）4. 电压和电位的单位都是伏特，但是它们在概念上没有联系。

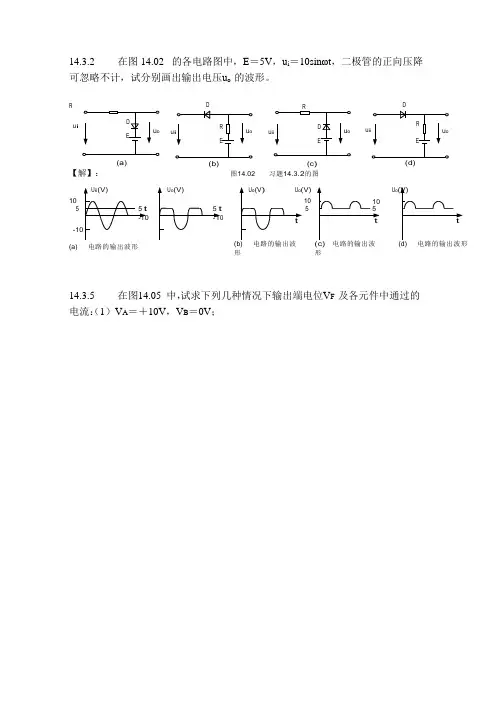

电工学下册课后答案：篇一：电工学第六版下册习题答案Word 版14.3.2ui在图14.02的各电路图中，E＝5V，ui＝10sinωt，二极管的正向压降可忽略不计，试分别画出输出电压uo 的波形。

R(b)uu(a)【解】：(c) 图14.02习题14.3.2的图10510 5 Uo (a) 电路的输出波形14.3.5 在图14.05中，试求下列几种情况下输出端电位VF 及各元件中通过的电流：（1）VA＝＋10V，VB＝0V；（2）VA＝＋6V，VB＝＋5.8V；（3）VA＝VB＝＋5V，设二极管的正向电阻为零，反向电阻无穷大。

【解】：（1）DA优先导通 1k×10V =9V VF 1+9V9 =IDA =IRA=1mA 9×103 R =9 VA 1kVB F 9k图14.05习题14.3.5的图DB截止，IDB＝0（2）设DA和DB两管都导通，应用节点电压法计算VF65.8+ =5.59V 5.8V， VF = 1 11++1 1 可见DB管的确都导通。

6?5.59 A=0.41mA，I= 5.8?5.9 A=0.21mA，I= 5.59 DB R A=0.62mA IDA = 333 1×10 1×10（3）DA和DB两管都能导通55 VF4.47 V F = =4.47V,IR =A=0.53mA 31 1 1R 9×10 ++1 1 9 I0.53IDA =IDB =R=mA=0.26mA 2 214.4.2 有两个稳压管DZ1 ，其稳定电压分别为5.5V 和8.5V，正向压降都是0.5V。

如果要得到0.5V、3V、6V、9V 和14V 几种稳定电压，这两个稳压管（还有限流电阻）应该如何联结？画出各个电路。

【解】：＋＋5V－－DZ2－＋ 9V＋－14.3.2在图1所示的各电路图中，E=5V，ui=10sinωtV，二极管D的正向压降可忽略不计，试分别画出输出电压u0的波形。

的阻值。

R 2 R//R f 100//109.1k第1章模拟集成运放及其应用1.1 当负载开路(R L )时测得放大电路的输出电压 U'°=2V ;当输出端接入 R L =5.1K Q 的负载时，输出电压下降为 U o =1.2V ,求放大电路的输出电阻 R L O U o ?u R L R oR o 。

解:• R (春 1)R L 3.4(K Q) 1.2当在放大电路的输入端接入信号源电压 U s =15mV ，信号源电阻 电路的输入端的电压为 u i =10mV ，求放大电路的输入电阻 R 。

R c U i - ?U s R i R s R s =1K Q 时，测得 解: u ••• R ( 1 )R s 2(K Q) U s U i 1.3当在电压放大电路的输入端接入电压源 u s =15mV ，信号源内阻电路的输入端的电压为 R s =1K Q 时，测得 U i =10mV ;放大电路输出端接 R L =3K Q 的负载，测得输出电压为 U o =1.5V ，试计算该放大电路的电压增益 A u 和电流增益 并分别用dB(分贝)表示。

解: A u U o150, A u (dB) 20lg A u 43.5 dB A i U - 10 11 虬岂 100 (U s U i ) R sA j (dB) 20lg A j 40(dB) 1.4某放大电路的幅频响应特性曲线如图 截止频率f L 、上限截止频率f H 和通频带1.1所示，试求电路的中频增益 A um 、下限 f BW 。
