电工基本知识培训实用手册

电工技能培训资料(完整版)（一）引言概述电工技能培训资料是为了提高电工技能水平而设计的综合性培训工具。

本文档的目的是为电工提供一份完整的培训资料，包含了电工技能培训的各个方面。

通过这份资料，电工可以学习并提高自己的技能，为工作做好充分准备。

正文内容一、电工基础知识培训1.电工行业介绍2.电工的角色和责任3.电工的基本工具和设备4.电工安全操作规范5.电工应急处理常识二、电路基础知识培训1.电路的基本组成和原理2.电压、电流、电阻的概念和测量方法3.电源的分类和使用4.电路故障排除技巧5.电路维护和保养方法三、电器设备安装和维修培训1.电器设备安装的流程和步骤2.电线和插座的安装方法3.电器设备常见故障的诊断和修复4.电器设备维护和保养技巧5.电器设备的安全操作和防护措施四、电工工作实践技能培训1.电工工作中的常见操作技巧2.电工工作中的安全注意事项3.电工工作的组织和协调能力培养4.电工工作中的问题解决和决策能力培养5.电工工作的质量控制和检验方法五、电工职业发展和学习计划培训1.电工职业发展的机会和前景展望2.电工职业发展的路径规划和学习要求3.电工技能的进一步学习和提高方法4.电工技能认证和培训机构介绍5.电工职业发展资讯和学习资源推荐总结通过电工技能培训资料的学习，电工可以全面掌握电工基础知识、电路原理和维修技能，提高自己的工作技能水平。

同时，本文档也提供了电工职业发展和学习计划的指导，帮助电工规划自己的职业发展道路。

希望本文档能够成为电工们的宝贵工具，助力他们在电工行业取得更大的成功。

实用电工操作手册一、引言概述嗨，小伙伴们！欢迎来到这本超实用的电工操作手册呀。

不管你是刚刚接触电工的小白，还是已经有一些经验但想查漏补缺的朋友，这本手册都超适合你呢。

电工这个活儿呀，既有趣又很有挑战性，掌握好操作技巧那可是相当重要的哦。

二、使用范围说明这个电工操作涵盖的范围可广啦。

从家庭里简单的电路维修，像换个灯泡、修个插座之类的；到一些小型店面的照明系统、插座布局安装与检修；再到一些小型工厂里部分机器设备的电路检查与维护，都在我们电工操作的范围内呢。

不过要记住哦，一些超大型的、非常复杂且危险系数高的工业用电设施，那可能需要更专业的团队和更高等级的电工来操作啦。

三、操作步骤指南1. 电路检查当你要检查一个电路的时候呀，首先得把电闸关掉，这可是非常非常重要的一步哦，就像游戏里的保命技能一样。

如果不确定哪个电闸对应要检查的电路，可以先把总闸关掉。

然后拿出你的电工工具，像电笔之类的。

把电笔靠近电线，如果电笔不亮，那说明这根线可能没电了，但也不能完全确定哦，有时候电笔也会出小故障的。

这时候可以用万用表再测一测电压，看看是不是真的没电。

检查线路是否有破损的地方，特别是电线的外皮，如果发现有磨损或者裂缝，那就要小心啦，这可能会导致漏电的。

沿着线路一点一点地查看，就像寻宝一样仔细。

2. 插座安装安装插座之前，先确定好位置。

要考虑到使用的方便性，比如不能被家具挡住，也不能离水源太近，不然很危险的。

把插座的底盒安装在墙上，用螺丝固定好。

这个时候要确保底盒是水平的，不然插座装上去会歪歪扭扭的，可难看了。

然后开始接线，一般插座有三根线，火线、零线和地线。

记住哦，火线一般是红色或者棕色的，零线是蓝色的，地线是黄绿相间的。

把对应的线接到插座的接线柱上，拧紧螺丝，可不能松松垮垮的，不然会接触不良的。

3. 灯泡更换先把灯的开关关掉，这是最基本的安全操作。

如果是那种吊灯，可能需要一个小梯子来帮忙。

站在梯子上的时候，要确保梯子站稳了，别晃来晃去的，像喝醉了酒一样。

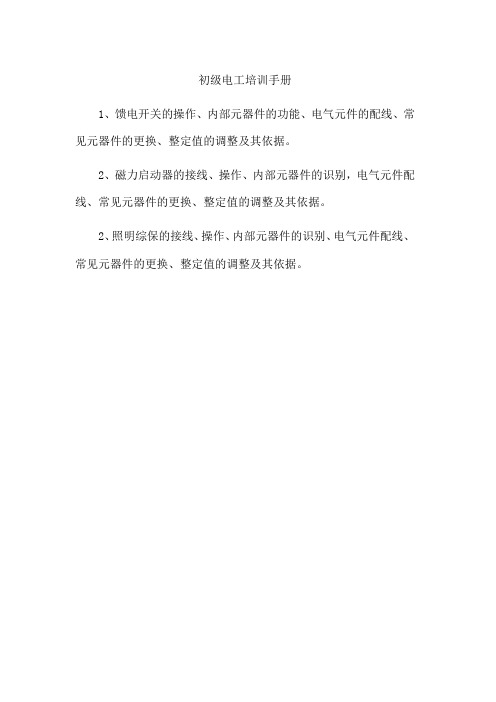

初级电工培训手册1、馈电开关的操作、内部元器件的功能、电气元件的配线、常见元器件的更换、整定值的调整及其依据。

2、磁力启动器的接线、操作、内部元器件的识别，电气元件配线、常见元器件的更换、整定值的调整及其依据。

2、照明综保的接线、操作、内部元器件的识别、电气元件配线、常见元器件的更换、整定值的调整及其依据。

馈电开关馈电开关是一种在隔爆外壳内装有三相自动馈电开关和若干保护装置的低压电器。

主要用于煤矿井下低压配电线路中，可作为采取变电所低压馈电开关或工作面配电点低压总开关，有的也可与高压配电箱、干式变压器联合组成向综采工作面供电的移动变电站。

自动馈电开关一般为手动合闸，跳闸有手动和自动跳闸两种方式。

我矿主要用南京双京的KBZ系列及八达的BKD系列，电光KBZ系列馈电开关与八达馈电开关原理基本一样，以下仅以南京双京的KBZ2-400/1140(660)和八达的BKD20-400/1140(660) Z加以说明，同品牌630型馈开与400型馈开原理相同。

一、南京双京KBZ2-400/1140KBZ2-400/1140矿用隔爆型真空馈电开关（以下简称馈电开关），适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz、电压1140V、660V额定电流400A、200A 的中性点不接地的三相电网中，作为配电总开关或分支开关，具有欠压、过载、短路、漏电闭锁、漏电保护，选择性漏电保护等功能；可外接远方分励按钮，可组成系统使用；亦可单独使用。

用单片机智能化保护，全中文显示，操作直观简便。

1.电气原理（1）电源接通电源开关SA1，通过电源整定选择电压等级后，控制变压器TC1有电，副边输出0-127V，分别供电源模块A2、合闸继电器KA1，其中127V，经全波整流后由17、18号线供合闸电磁铁QZ；变压器T2输出53V经整流QL1后供欠压线圈Q分励线圈F，输出10V 供过载、断相试验用。

（2）合闸前状态当不使用风电和瓦斯闭锁时需要将26和35、35和34短接，即FD和WS为闭合状态。

新编实用电工手册目录1 电工基本知识1.1名词解释电量〔荷〕（1）静电感应（1）电流（1）电流强度（1）电流密度矢量（1）电压（1）电阻（1）电阻率（2）电阻的温度系数（2）电导（2）电导率（2）导体（2）电介质介电常数（2）相对介电常数（2）击穿（2）串联（2）并联（2）复联（3）电动势（3）感应电动势（3）自感电动势（3）互感电动势（3）同名端（3）自感（3）互感电容（4）感抗（4）容抗（4）阻抗（4）二端网络恒压源（5）电压源（5）恒流源（5）电流源（5）直流交流（5）正弦交流电（5）非正弦交流电（5）脉动电流频率（5）周期（5）波长（5）振幅（6）正弦量的平均值（6）有效值（6）瞬时功率（6）有功功率（6）视在功率（6）无功功率（6）功率因数cosφ（7）额定值（7）三相电源的星形连接（7）三相电源的三角形连接（7）相电压（8）相电流（磁通密度（8）磁场强度（8）磁动势（9）磁阻（9）磁导率（9）磁滞（9）剩磁（9）起始磁化曲线（9）磁滞回线（9）居里点（9）磁滞损耗（9）趋肤效应（9）涡流1.2基本定律与关系式1.2.1欧姆定律1.2.3基尔霍夫定律1.2.2焦耳楞次定律1.2.4磁路定理1.2.5法拉第电磁感应定律1.2.6楞次定律1.2.7左手定则1.2.8右手定则1.2.9电阻串、并联的计算1.2.10电阻的星形连接与三角形连接互换的计算1.2.11电容串、并联的计算1.2.12互感线圈的连接1.2.13交流电路中阻抗的计算1.2.14对称三相电路的计算1.3基础资料1.3.1电工设备常用基本文字符号1.3.2电工常用计量单位及符号1.3.3常见电气图用图形符号2 常用电工材料2.1导电材料2.1.1裸电线2.1.2绝缘电线2.1.3电缆2.1.4电磁线2.2电阻材料2.2.1金属电阻材料2.2.2非金属电阻材料――电碳制品2.3绝缘材料2.3.1绝缘材料的耐热等级（2.3.2绝缘漆2.3.3绝缘浸渍纤维制品2.3.4电工用薄膜、粘带及复合材料2.3.5绝缘层压板制品2.3.6绝缘云母制品2.3.7低压电路绝缘子2.4磁性材料2.4.1软磁性材料2.4.2硬磁性材料3 常用电工仪表3.1常用电工仪表的分类与符号3.1.1分类3.1.2仪表的级别3.1.3电表盘面上各种符号的意义3.2控制测量用电工仪表3.2.1电流表和电压表3.2.2电度表3.2.3功率表3.3电工检修常用仪表3.3.1钳形表3.3.2兆欧表3.3.3万用表3.3.4直流电桥3.3.5交流电桥4 低压电器4.1低压电器的分类4.2低压电器的型号4.3.1开启式负荷开关4.3刀开关和转换开关4.3.2负荷开关4.3.3熔断器式刀开关4.3.4转换开关4.4熔断器4.4.1瓷插式熔断器4.4.2螺旋式熔断器4.4.3无填料封闭管式熔断器4.4.4有填料封闭管式熔断器4.4.5常用低压熔丝规格4.5自动开关4.5.1塑料外壳式自动开关4.5.2框架式自动开关4.6继电器4.6.2中间继电器4.6.1电流继电器4.6.3时间继电器4.6.4热继电器4.7主令电器4.7.1控制按钮4.7.2微动开关4.7.3行程开关4.7.4万能转换开关4.7.5主令控制器4.8电阻器和变阻器4.8.1电阻器4.8.2励磁变阻器4.8.3频敏变阻器4.9电磁铁4.9.1 MZD1系列单相制动电磁铁4.9.2 MZS1系列三相制动电磁铁5 家用电器常识5.1电视机5.1.1电视机的选购5.1.2电视接收天线5.1.3电视机的使用与保养5.2盒式磁带录音机5.2.1盒式磁带录音机的分类5.2.2盒式磁带录音机的选购5.2.3盒式录音机的使用方法5.2.4盒式录音机的保养5.3电风扇5.3.1电风扇的分类与结构5.3.2电风扇电动机的调速5.3.3电风扇的主要质量指标5.3.5电风扇的安装与使用5.3.4电风扇的选购5.3.6电风扇的保养5.4洗衣机5.4.1洗衣机的分类5.4.2波轮式洗衣机的结构及电路原理5.4.3洗衣机的选购5.4.4洗衣机的使用与保养5.5电冰箱5.5.1电冰箱的型式与规格5.5.2电冰箱的结构和制冷原理5.5.3电冰箱的选购与使用5.6.1电饭锅的类型和规格5.6电饭锅5.6.2电饭锅的结构和工作原理5.6.3电饭锅的选购和使用5.7电熨斗5.7.1电熨斗的型式与规格5.7.2调温型电熨斗的工作原理5.7.3电熨斗的选购和使用5.8电唱机5.8.1电唱机的种类及工作原理5.8.2电唱机的结构5.8.3立体声唱片和唱机5.8.4电唱机的选购和使用5.9.1家用吸尘器的分类和工作原理5.9吸尘器5.9.2吸尘器的结构5.9.3吸尘器的选购和使用方法5.10电烤箱5.10.1电烤箱的种类和规格5.10.2电烤箱的结构和工作原理5.10.3电烤箱的选购和使用方法6 低压配电线路及照明6.1低压架空线路6.1.1低压架空线路的结构6.1.2低压架空线路的选择6.2户内低压线路6.2.1接户线与进户线6.2.2户内低压线路结构及导线的选择6.2.3导线的连接与绑扎6.2.4线路的敷设6.2.5低压配电盘6.3照明6.3.1照明基本术语6.3.2电光源的分类和特点6.3.3白炽灯6.3.4荧光灯6.3.5高压汞灯6.3.6高压钠灯6.3.7照明管形卤钨灯7直流电机7.1直流电机的基本原理7.1.1直流电动机的基本原理7.1.3直流电机的可逆性7.1.2直流发电机的基本原理7.1.4直流电机的构造7.1.5直流电机按激磁方式的分类7.1.6直流电机的基本关系式7.2并激直流电动机的运行7.2.1并激电动机的运行特性7.2.2并激电动机的调速7.2.3并激电动机的起动7.2.4并激电动机的反转7.2.5电动机的能耗制动7.3串激电动机的运行7.3.1串激电动机的运行特性7.3.3串激电动机的反转7.4复激电动机7.3.2串激电动机的起动与调速7.5直流电机的型号和用途7.5.1直流电机型号文字代号7.5.2直流电机及其派生、专用产品的型号、分类和用途7.5.3部分类型直流电机的特点和用途7.6直流电动机技术数据7.6.1 Z2系列直流电动机7.6.2 Z3系列直流电动机7.6.3 ZXC机床主传动宽调速直流电动机7.6.4ZQC叉车用直流电动机7.6.5 ZZL、ZZKL、ZQFL轮胎吊车用直流电动机7.7拖拉机直流电机7.7.1直流发电机7.7.2起动电动机8.1.2异步电动机的结构8.1.1异步电动机的用途和分类8 交流电机8.1三相异步电动机的用途、分类和构造8.1.3异步电动机的结构形式8.2异步电动机的工作原理8.2.1定子绕组的旋转磁场8.2.2三相异步电动机的极对数与同步转速8.2.3磁场的旋转方向8.2.4转子的转动原理8.2.5转差率s8.3三相异步电动机的转矩与运行8.3.1与电动机转矩相关的量8.3.2三相异步电动机的转矩特性曲线和机械特性曲线8.3.3起动转矩、额定转矩、最大转矩、过载能力8.3.4电源电压与转矩特性曲线8.4三相异步电动机的调速8.4.1鼠笼式电动机的调速8.4.2绕线式电动机的调速8.5具有较高起动转矩的异步电动机8.5.1绕线式异步电动机8.5.2深槽式和双鼠笼式异步电动机8.6三相异步电动机的制动8.6.1能耗制动（动力制动）8.6.2反接制动（电磁制动）8.6.3发电反馈制动8.6.4机械制动8.7异步发电机8.7.1异步发电机的自激原理8.7.3异步发电机的运行8.7.2空载电容C0的计算8.8三相异步电动机的铭牌、型号和用途8.8.1三相异步电动机的铭牌数据8.8.2三相异步电动机的型号、结构型式和用途8.9三相异步电动机技术参考数据8.9.1 Y 系列三相鼠笼式异步电动机8.9.2 J2系列三相异步电动机8.9.3 JO2系列三相异步电动机8.9.5 JO2―L、JO3―L系列铝线三相异步电动机8.9.4 JO3、JO4系列三相异步电动机8.9.6 C系列封闭自扇冷型三相鼠笼异步电动机8.9.7 YA―W 型户外防爆安全型异步电动机8.9.8 JO2―W系列户外三相异步电动机8.9.9 JS2系列三相异步电动机8.9.10 JR2系列绕线转子异步电动机8.9.14 JQ2系列电动机8.9.15 JQO2系列高起动转矩三相异步电动机8.9.15 JQO2系列高起动转矩三相异步电动机8.9.13JRQ系列绕线转子电动机8.9.14 JQ2系列电动机8.9.13JRQ系列绕线转子电动机8.9.12 JLB、JLB2型深井泵用立式空心轴三相异步电动机8.9.11 JR3系列三相异步电动机8.9.16 JZ2系列起重冶金用电动机8.9.16JZ2系列起重冶金用电动机8.10.1单相异步电动机原理8.10单相异步电动机8.9.21制动异步电动机8.9.19 JB3系列电动机8.9.18 BJO2系列隔爆三相异步电动机8.9.17 JZR2系列起重冶金用电动机8.9.20 JDO2系列电动机8.9.17 JZR2系列起重冶金用电动机8.9.18 BJO2系列隔爆三相异步电动机8.9.19 JB3系列电动机8.9.20 JDO2系列电动机8.9.21制动异步电动机8.10单相异步电动机8.10.1单相异步电动机原理8.10.2电容分相式单相异步电动机8.10.2电容分相式单相异步电动机8.10.4罩极式单相异步电动机8.10.3电阻分相式单相异步电动机8.10.4罩极式单相异步电动机8.10.3电阻分相式单相异步电动机8.10.5单相异步电动机调速8.10.5单相异步电动机调速8.11.1单相串激换向器电动机的工作原理和结构8.11单相串激换向器电动机8.11.1单相串激换向器电动机的工作原理和结构8.10.6其它单相电机8.11单相串激换向器电动机8.10.6其它单相电机8.11.2单相串激换向器电动机的工作特性和调速8.11.2单相串激换向器电动机的工作特性和调速8.11.3部分电钻电机绕组数据8.11.3部分电钻电机绕组数据9.1驱动微电机9微特电机9.1驱动微电机9微特电机9.2控制微电机9.2.1控制微电机的分类、特点和用途9.2.1控制微电机的分类、特点和用途9.2控制微电机9.3.1微型异步电动机的分类、特性和用途9.3微型异步电动机9.2.2控制微电机型号命名方法9.2.2控制微电机型号命名方法9.3微型异步电动机9.3.1微型异步电动机的分类、特性和用途9.3.3微型异步电动机技术数据9.3.2微型异步电动机系列和额定功率9.3.2微型异步电动机系列和额定功率9.3.3微型异步电动机技术数据9.4永磁式直流电动机9.4.2永磁式平滑电枢直流电动机9.4.1一般结构永磁式直流电动机9.4.2永磁式平滑电枢直流电动机9.4永磁式直流电动机9.4.1一般结构永磁式直流电动机11.1.3 CJ10、CJ12 12B、CJ2000 4000系列交流接触器11.1.4 CJZ 系列交流接触器11.1.5 CJ20系列交流接触器11.2.3星―三角起动器11.2.2直接起动器11.2.1起动器的类型及用途11.1.7接触器常见故障及处理办法11.1.6 B系列交流接触器11.2起动器11.2.4自耦降压起动器11.2.5延边三角形起动设备11.3异步电动机的控制与保护电路11.3.1点动控制电路11.3.2单向运转的控制电路11.3.3可逆运转的控制电路11.3.4自动往返控制电路11.3.5电动机的联锁控制电路11.3.6电动机的时间控制电路11.4.1过载保护11.4电动机的保护电路11.4.2缺相保护11.4.3短路保护11.4.4欠压（或零压）保护11.5异步电动机的起动11.5.1鼠笼式异步电动机各种起动方式比较11.5.2鼠笼式异步电动机的直接起动11.5.3星―三角降压起动11.5.4电阻降压及电抗降压起动11.5.5自耦变压器降压起动11.5.6延边三角形降压起动控制电路11.6绕线式异步电动机的起动控制电路11.7直流电动机的起动控制电路11.8关于电机控制用电气图图形符号12.1 三相异步电动机故障判断及处理方法12.1.1机械故障及处理方法12 电动机故障与检修12.1.2电磁故障及处理方法12.1.3修前检查12.1.4定子绕组首尾端的判别方法12.1.5短路侦探器的制作12.1.6三相异步电动机常见故障和处理12.1.7单相异步电动机常见故障的分析12.2三相异步电动机定子绕组拆包重绕12.2.1定子绕组基本知识12.2.2定子绕组拆包重绕12.2.3修后检查12.3.2直流电动机的故障及处理方法12.3直流电动机的故障处理方法12.3.1电刷火花等级13变压器13.1变压器的基本原理13.2变压器的结构和分类13.2.1变压器的基本结构13.2.2变压器的分类13.3变压器的铭牌和额定技术数据13.3.1铭牌13.3.2额定技术数据13.4小型变压器计算13.4.1重绕法（对比法）13.4.2计算法13.4.3利用图表计算法13.5.1绕制工艺13.5小型变压器的绕制13.5.2小型变压器的检验13.6电力变压器的连接组别与检验13.6.1电力变压器的连接组别13.6.2电力变压器的检验13.7电力变压器的安装、运行和维修13.7.1电力变压器的安装13.7.2电力变压器的运行和维护13.7.3电力变压器的修理13.8电力变压器的技术数据13.8.1电力变压器的选择13.8.2电力变压器的技术数据13.9.1调压器及技术数据13.9特殊用途变压器13.9.2控制变压器及技术数据13.9.3焊接变压器及技术数据13.9.4线间变压器及技术数据13.9.5其它类型变压器14半导体器件14.1国产半导体器件的命名方法14.2晶体二极管14.2.1晶体二极管的结构和代表符号14.2.2晶体二极管的伏安特性14.2.3晶体二极管的参数14.2.4晶体二极管的简易测试14.2.5晶体二极管整流电路14.3.1稳压二极管的参数14.3稳压二极管14.3.2稳压管稳压电路14.4晶体三极管14.4.1 晶体三极管的结构和代表符号14.4.2晶体三极管的三种接法14.4.3晶体三极管的伏安特性曲线14.4.4晶体三极管的主要参数14.4.5晶体三极管的简易测试14.4.6晶体三极管基本放大电路14.5场效应管14.5.1场效应管的分类和代表符号14.5.2场效应管使用时的注意事项14.5.3常用场效应管的型号和主要参数14.5.4场效应管基本放大电路14.6晶闸管14.6.1晶闸管的结构和代表符号14.6.2晶闸管的判别和使用注意事项14.6.3晶闸管的特性和主要参数14.6.4可控整流电路14.6.5晶闸管的保护14.6.6单结晶体管触发电路14.7部分电气图形符号的国家标准15半导体应用电路实例15.1音乐门铃15.1.1 “叮当”音乐门铃15.1.2乐曲门铃15.2音响电路15.2.1双音多用途音响电路15.1.3可变调门铃15.2.2模拟警笛15.2.3优质双声道音频功率放大器15.2.4发光二极管电平指示电路15.3灯光控制电路15.3.1音乐彩灯15.3.2顺序闪烁灯控制电路15.3.3照明灯自熄电路15.3.4电灯调光电路15.3.5黑光灯自动光控电路15.4智力竞赛抢答器15.4.1元件选择15.4.2组号显示15.4.3使用方法15.5.2 3～6V稳压电源15.5.3可输出三种电压的稳压电源15.5简单电源电路15.5.1 6 V简易稳压电源15.5.4正、负18V整流电源16安全用电16.1接地和接零16.1.1接地和接零的作用16.1.2接地和接零的注意事项16.1.3接地装置的安装16.2防雷保护16.2.1防雷装置16.2.2防雷措施16.3触电与急救16.3.1触电的形式16.3.2触电急救。

第一模块电工基本操作工艺课题一电工基本知识前言: 电能在生产、输送、分配、使用及控制方面，都较其他形式的能量优越，所以在工农业生产、科学实验及人民生活等各个领域得到了广泛的应用。

由包括各种电压等级的电力线路将一些发电厂、升降压变电所和电力用户联系起来的升压、输电、降压、配电和用电的整体，称为电力系统。

电工要为电力系统投入运行和应用服务。

从发电到用电的许多环节中，都包含了电工的辛勤劳动。

因此，电工是工业、农业和各项事业中必不可少的技能人员。

一个电工需要掌握的操作技能比较多，工作范围广，除要掌握电工本身的操作技能外，还需要掌握一些钳工、内外线工程、起重工和电器维修工等相关工种的基本知识和必需的操作技能。

内、外线工程包括内线工程和外线工程两大部分。

内线工程包括室内照明线路配线，灯具、开关、插座的安装与修理，高低压变配电设备的安装、修理、调试，生产设备的电气安装、配线、调试，变、配电所的停送电操作、重合闸操作、停电事故的判断和处理，以及对由半导体器件组成的装置进行安装、调试和维修等。

外线工程包括架空线路的架设，电力电缆的敷设和修理，接地装置和避雷器的安装等。

电工工作中的很多内容是由群体进行的，如人工立杆、架设线路等。

电气安装工程的特点是：工作范围广，工作场面大，工程周期长。

这就要求每个电工要有集体主义观念，同心协力，通力合作来完成某一工程项目。

近年来，由于生产技术的蓬勃发展，新电气产品、新材料、新技术的不断出现，电子技术发展迅速，设备微型化得到广泛应用。

这给每位电工提出了更高的要求。

因此，电工一定要学习先进的电子技术，以便在现代化设备的安装、调试中能发挥更大的作用。

电工承担着供电线路、电力设备、生产设备的电气安装和维修以及变配电系统的值班工作等。

一、安全文明生产电能的应用十分广泛，如果使用不当就会发生意外。

为了防止事故的发生，应不断提高文明生产的重视程度，养成良好的工作习惯。

1．保管好工具(1)经常揩拭试验电器氖管、电阻、弹簧等零件的接触面，使之处在良好状态。

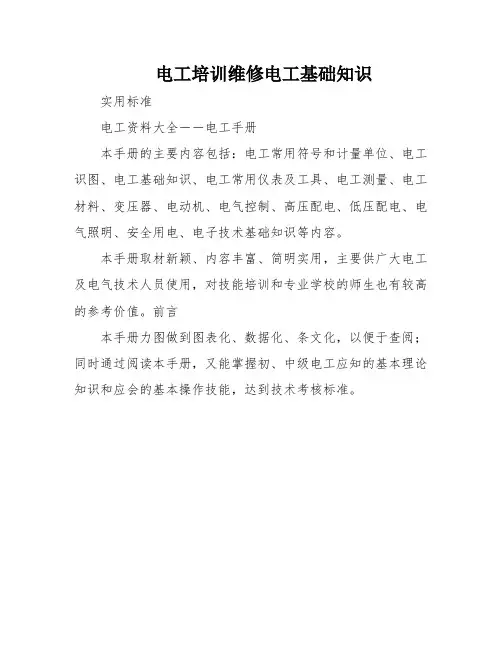

电工培训维修电工基础知识实用标准
电工资料大全－－电工手册
本手册的主要内容包括：电工常用符号和计量单位、电工识图、电工基础知识、电工常用仪表及工具、电工测量、电工材料、变压器、电动机、电气控制、高压配电、低压配电、电气照明、安全用电、电子技术基础知识等内容。

本手册取材新颖、内容丰富、简明实用，主要供广大电工及电气技术人员使用，对技能培训和专业学校的师生也有较高的参考价值。

前言
本手册力图做到图表化、数据化、条文化，以便于查阅；同时通过阅读本手册，又能掌握初、中级电工应知的基本理论知识和应会的基本操作技能，达到技术考核标准。

第1章电工基础知识1.1基本概念1.1.1常用名词定义电流。

导体内的自由电子或离子在电场力的作用下，有规律的流动叫做电流。

人们规定正电荷移动的方向为电流的正方向。

电流用字母I表示，单位为A。

电流强度。

衡量电流强弱的物理量。

单位时间内通过导体截面积的电量即为电流强度，用字母I 表示，习惯上简称为电流。

电流密度。

在单位横截面积上通过的电流大小，称为电流密度，单位为A/mm2。

电位。

在电场中，单位正电荷从a点移到参考点时，电场力所做的功，称为a点对参考点的电位。

进行理论研究时，常取无限远点作为电位的参考点；在实用工程中，常取大地作为电位的参考点，电位的单位为V。

电压。

电路中两点之间的电位差称为电压。

用字母U表示，单位为V。

电动势。

单位正电荷由低电位移向高电位时非静电力对它所做的功称为电动势。

用字母E表示，单位为V。

电阻。

导体能导电，同时对、电流有阻力作用，这种阻碍电流通过的能力称为电阻，用字母R或r表示，单位为Ω。

电阻率。

又称为电阻系数。

是衡量物体导电性能好坏的一个物理亮，用字母ρ表示，单位为Ω.m.其数值是指导体的长度为1m、截面积为1mm2的均匀导体在温度为200C时所具有的电阻值，即为该导体的电阻率。

电阻的温度系数。

表示物质的电阻率随温度而变化的物理量，其数值等于温度每升高10C时，电阻率的变化量与原来的电阻率的比值，用字母d表示，单位为1/0C。

电导。

物体传导电流的本领叫电导。

电阻值的倒数就是电导，用字母G表示，单位为S（西门子）。

电导率。

又叫电导系数。

是衡量物质导电性能好坏的一个物理量。

其数值大小是电阻率的倒数。

用字母γ表示，单位为S/m（西/米）。

电容。

凡是用绝缘介质隔开的两个导体就构成了一个电容器。

两个极板在单位电压作用下每一极板上所储存的电荷量叫做该电容器的电容，用字母C表示，单位为F（法拉）。

感抗。

交流电流过具有电感的电路时，电感有阻碍交流电流过的作用，这种作用称为感抗，用XL 表示，单位为Ω。

电工实用手册目录一、功率电流快速计算公式，导线截面积与电流的关系1、功率电流速算公式三相电机： 2A/KW三相电热设备：KW单相220V， KW单相380V， KW铜线、铝线截面积(mm2)型号系列：1 4 6 10 16 25 35 50 70 95 120 150 185 ．．．．．．．一般铜线安全电流最大为：平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A 。

6平方毫米铜电源线的安全载流量－－48A 。

10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A 。

25平方毫米铜电源线的安全载流量－－120A。

如果是铝线截面积要取铜线的倍。

如果铜线电流小于28A，按每平方毫米10A来取肯定安全。

如果铜线电流大于120A，按每平方毫米5A来取。

铝导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三倍,七零九五两倍半,铜线升级算.就是10平方以下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如平方的铜线,就按铝线4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 70和95平方都乘以。

说明:只能作为估算,不是很准确。

另外如果是室内,6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，可以选择平方的铜线或平方的铝线。

10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。

从这个角度，如果不是很远的情况下，可以选择4平方铜线或者6平方铝线。

如果是距离150米供电，一定采用4平方的铜线。

导线的阻抗与其长度成正比，与其线径成反比。

在使用电源时，特别要注意输入与输出导线的线材与线径问题。

以防止电流过大使导线过热而造成事故。

电工培训手册内容————————————————————————————————作者：————————————————————————————————日期：备案编号：单位名称：（空）培训种类：大连市政府补贴技能培训人员类型：普通高校在校生培训人员姓名：如实填写本人姓名性别：男/女身份证号码：18位联系电话：现使用的手机号工作部门：大连民族大学培训工种：维修电工原职业资格等级：无现培训等级：四级、培训日期2016年4月5日培训时间8:00至17:00培训地点综合楼B302室培训方式理论授课教师曲立超（理论老师填曲立超，此行每页都要填写授课教师）培训主要内容一、如何获取就业信息1、网上收集就业技巧2、电话获取就业信息二、求职信息的处理1、通过求职杂志或电视获得2、筛选就业信息三、就业信息的筛选四、就业的流程1、学校推荐职业流程2、用人单位招聘录用模式培训心得体会每页都要写三句培训心得体会本人签字每页本人都要签字教师签字（空着不填）培训日期2016年4月6日培训时间8:00时至19:00时培训地点综合楼B203 培训方式理论授课教师曲立超培训主要内容一、熟悉面试的技巧1、面试前的准备2、面试中的技巧二、在电工岗位的自我提升1、家用电子产品维修2、工业电气设备维修三、如何顺利度过试用期四、如何做到爱岗敬业培训心得体会每页都要写三句培训心得体会本人签字每页本人都要签字教师签字（空着不填）培训日期2016年4月7日培训时间8:00时至16:50时培训地点综合楼B203室培训方式理论授课教师曲立超培训主要内容一、电力拖动的概念及学习目标1、了解电动机的原理和作用2、电动机的相关使用注意事项二、低压电器的分类和常用术语1、低压电器的名称2、低压电器的简图三、熔断器的作用及参数四、低压熔断器的选用培训心得体会每页都要写三句培训心得体会本人签字每页本人都要签字教师签字（空着不填）培训日期2016年4月8日培训时间8:00至16:00培训地点综合楼B402室培训方式实操授课教师王庆智（实操老师填王庆智，此行每页都要填写授课教师）培训主要内容一、低压开关的识别和检测1、电压开关的测试2、低压开关的参数二、主令电气的识别与检测1、主令电气的作用2、主令电气的使用方法三、交流接触器的识别、拆装和检修四、低压熔断器的识别和选用本人签字教师签字培训日期2016年4月9日2016年4月10日培训时间8：30至11:408：30至11:40培训地点综合楼B402室培训方式实操授课教师王庆智培训主要内容一、常用热继电器的识别1、热继电器的作用2、热继电器的检测方法二、常用继电器的校验三、时间继电器的检修与检验1、时间继电器的使用方法2、时间继电器的检测方法四、手动正转控制线路的安装与检修1、电路控制原理2、电路图的绘画3、电路的安装本人签字教师签字培训日期2016年4月11日培训时间8：00至19:40 培训地点综合楼B302室培训方式理论授课教师曲立超培训主要内容一、低压断路器1、低压断路器的作用2、低压断路器的原理二、开启式和封闭式符合开关三、按钮的功能、结构、原理和符号四、行程开关的功能原理、符号及型号意义1、行程开关的作用2、行程开关的使用方法本人签字教师签字培训日期2016年4月12日培训时间8：00至16:50 培训地点综合楼B402室培训方式实操授课教师培训主要内容一、点动正转控制线路安装1、点动正转线路电路图2、点动正转线路控制原理二、接触器自锁正转控制线路的安装1、接触器的连接方法2、根据线路图连接实物三、连续电动混合正转控制线路的安装与检修四、倒顺开关的正转控制线路本人签字教师签字培训日期2014年4月13日培训时间8：00至19:40 培训地点综合楼B402室培训方式实操授课教师培训主要内容一、安装倒顺开关控制正反转控制线路1、倒顺开关的安装方法2、电流图的画法二、安装与检修接触器连锁正反转控制线路1、正反转电路的控制原理2、实物图的连接三、安装与检修接触器、按钮双重连锁正反转控制电路四、工作台自动往返线路的安装与检修本人签字教师签字培训日期2016年4月14日培训时间8：00至16:50 培训地点综合楼B302室培训方式理论授课教师培训主要内容一、接近开关的功能原理、符号及符号意义1、接近开关的作用2、接近开关的工作原理二、主令电气的结构原理、符号及含义1、主令电气的作用2、主令电气在电路图中的符号三、万能转换开关的功能、结构原理、符号及符号含义四、交流接触器的结构原理、符号及符号含义本人签字教师签字培训日期2016年4月15日培训时间8：00至15:00 培训地点综合楼B402室培训方式实操授课教师培训主要内容一、两地控制具有过载保护的接触器自锁正转控制线路的安装1、两地控制过载保护接触器的原理2、根据电路图连接实物二、自耦变压器降压降压启动控制线路的安装1、自耦变压器的作用2、自耦变压器降压启动电路的安装三、时间继电器自动控制Y-△降压启动控制线路的安装本人签字教师签字培训日期2016年4月16日2016年4月17日培训时间8：30至10:008：30至10:00培训地点综合楼B402室培训方式实操授课教师培训主要内容一、软启动器面板操作与外围主电路故障的排除1、熟悉软启动器面板2、外围端的检测二、电磁抱闸制动器断电控制控制线路的安装1、熟悉电磁抱闸外形和接线2、安装控制线路三、单相启动反接制动线路的安装1、实操目标2、安装训练四、单相桥式整流整流单相启动能耗制动控制线路安装本人签字教师签字培训日期2016年4月18日培训时间8：00至19：:40 培训地点综合楼B302室培训方式理论授课教师培训主要内容一、直流接触器1、直流接触器的型号及含义2、直流接触器的结构二、交流接触器1、交流接触器的原理及结构2、交流接触器的含义及型号三、电磁式继电器1、中间继电器2、电流及电压继电器本人签字教师签字培训日期2016年4月19日培训时间8:00至16:50 培训地点综合楼B402室培训方式实操授课教师培训主要内容一、时间继电器的检修及校验1、工具及器材2、训练步骤及工艺要求3、改装注意事项二、主令电气的识别与检修1、工具、仪表及器材2、实训过程3、万能表的转换开关本人签字教师签字培训日期2016年4月20日培训时间8:00至19:40 培训地点综合楼B402室培训方式实操授课教师培训主要内容一、低压熔断器的识别与检修1、选用工具、仪表及器材2、熔断器的识别训练二、低压开关的识别与检修1、工具、仪表及器材2、实训过程3、熟悉低压断路器的结构和原理本人签字教师签字培训日期2016年4月21日培训时间8:00至16:50 培训地点综合楼B302室培训方式理论授课教师培训主要内容一、电流继电器1、过流、欠流继电器的原理及型号2、电流继电器的选用二、电压继电器1、过压、欠压及零压继电器的结构2、电压继电器的选用三、时间继电器1、电磁式时间继电器2、晶体管式时间继电器本人签字教师签字培训日期2016年4月22日培训时间8:00至16:50 培训地点综合楼B402室培训方式实操授课教师培训主要内容一、交流接触器的识别、安装与检修1、工具、仪表及器材2、交流接触器的识别3、交流接触器的校验及压力的调整二、热继电器的校验1、工具、仪表及器材的选用2、校验步骤及工艺的要求3、校验的注意事项本人签字教师签字培训日期2016年4月23日2016年4月24日培训时间8:30至11:408:30至11:40培训地点综合楼B402室培训方式实操授课教师培训主要内容一、安装手动正转控制线路1、实训目标2、安装步骤及工艺要求二、安装点动正转控制线路1、实训目标2、安装步骤及工艺要求三、接触器连锁正转控制线路的安装四、连续电动混合控制线路的安装本人签字教师签字培训日期2016年4月25日培训时间8:00至19:40 培训地点综合楼B302室培训方式理论授课教师培训主要内容一、时间继电器1、电磁式时间继电器的结构原理2、晶体管式时间继电器的结构原理二、热继电器1、热继电器的作用结构和原理2、热继电器的选用三、速度继电器1、结构原理及技术参数2、速度继电器的安装与选用本人签字教师签字培训日期2016年4月26日培训时间8:00至16:50 培训地点综合楼B402室培训方式实操授课教师培训主要内容一、倒顺开关控制电动机正反转控制1、会安装线路2、各接线端子的检查二、接触器连锁的正反转控制1、会正确接线2、工艺要求及故障处理三、按钮接触器双重连锁正反转控制线路1、熟悉电路的正确接线2、检测正确、故障排除本人签字教师签字培训日期2016年4月27日培训时间8：00至19:40 培训地点综合楼B402室培训方式实操授课教师培训主要内容一、工作台自动往返控制线路的安装1、熟悉电路，正确安装2、分析电路、判断线路故障二、两地控制电动机1、正确安装电路2、接线正确三、自耦变压器控制降压启动线路安装1、熟悉自耦变压器2、接线操作正确本人签字教师签字培训日期2016年4月28日培训时间8:00至16:50 培训地点综合楼B302室培训方式理论授课教师培训主要内容一、手动控制电动机正转反转1、分析电路的元器件选择2、电路原理解析二、点动正传控制电路1、主令电器的使用2、控制电路的连接三、绘制、识别电路图，布置图、连接图的原则四、电动机基本控制线路的一般安装步骤本人签字教师签字培训日期2016年4月29日培训时间8:00至15:00 培训地点综合楼B402室培训方式实操授课教师培训主要内容一、时间继电器自动控制Y-△降压控制启动线路的安装1、时间继电器的使用及安装2、控制线路的安装步骤3、主电路的安装4、通电调试二、电磁抱闸制动器断电控制线路安装1、电磁抱闸制动的原理2、熟悉安装步骤3、对控制线路进行调试本人签字教师签字培训日期2016年5月3日培训时间8:00至16:50 培训地点综合楼B402室培训方式实操授课教师培训主要内容一、安装与检修单相启动反接控制线路1、实训目标：能正确安装和检修单相启动反接制动2、实训过程：按布置图安装和固定电器元件，然后正确连线二、时间继电器控制双速电动机控制线路安装与检修1、实训目标：学会安装与检修时间继电器控制双速控制线路2、学会时间继电器的使用及多速电动机的接线本人签字教师签字培训日期2016年5月4日培训时间8:00至15:00 培训地点综合楼B402 培训方式实操授课教师培训主要内容一、安装调试与检修并励直流电动机正反转及制动1、熟悉电路会读电路图2、正确接线3、耗能制动的电路的正确检测二、并励直流电动机手动安装1、按照平面布置图固定好各元器件2、熟悉并励直流电动机的结构原理3、正确接线盒操作。

电工实用手册目录一、功率电流快速计算公式，导线截面积与电流的关系 (5)1、功率电流速算公式 (5)2、下面是铜线在不同温度下的线径和所能承受的最大电流 (7)3、导线线径一般按如下公式计算 (7)4、说明 (8)5、估算口诀 (8)二、电线大小与用电功率之间的计算 (10)1、用途 (10)2、口诀 (10)3、说明 (10)三、电压降的估算 (12)1、用途 (12)2、口诀 (12)3、说明 (12)4、以上就是电压损失的估算方法。
