2019学年山东泰安市九年级(上)物理期末试卷(含答案)

山东省泰安市泰山区九年级（上）期末物理试卷（样卷）（解析版）一、选择（54分，每题3分）1．通常情况下，下列属于导体材料的一组是（）A．橡胶、铜 B．铁、陶瓷 C．石墨、盐水D．玻璃、空气2．在四冲程汽油机的工作过程中，把机械能转化为内能的是（）A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程3．在探究串联电路电压关系实验中，物理实验小组按如图所示的电路测得V的示数是3.8V，V1的示数是2.3V，V2的示数应为（）A．1.5V B．3.8V C．2.3V D．6.1V4．下列做法符合安全用电的是（）A．使用测电笔时，手要接触笔尾的金属体B．家庭电路中保险丝可用铜丝代替C．家用电器着火时应迅速用水来灭火D．家用电器金属外壳不要接地5．如图所示实验或事例，属于内能转化为机械能的是（）A．由滑梯上滑下臀部会有灼热感B．搓手取暖C．钻木取火D．水蒸气将软木塞冲出6．关于温度、热量、内能，以下说法正确的是（）A．物体的温度越高，所含的热量越多B．温度高的物体，内能一定大C．0℃的冰块内能一定为0D．一切物体，不论温度高低，都具有内能7．下列给出的用电器中连接方式属于串联的是（）A．烘托节日气氛的小彩灯B．道路两旁的路灯C．家中的电视盒电脑等家用电器D．教室里照明用的日光灯8．某品牌的微型电脑吸尘器有两个开关，开关S1控制照明灯L和吸尘电动机M，开关S2只控制吸尘电动机M．下列电路图符合要求的是（）A．B．C．D．9．如图所示，下列分析正确的是（）A．只闭合S1时，L2发光、L1不发光，A2测L2电流B．只闭合S2时，L1发光、L2不发光，A1测L1电流C．闭合S1、S2时，L1、L2并联，A2测L2电流D．闭合S1、S2时，L1、L2串联，A1、A2示数相等10．将“6V 3W”和“3V 3W”的两只灯泡串联接入电路中，要使其中一盏灯正常发光，则加在电路两端的电压是（）A．3V B．6V C．7.5V D．9V11．如图所示的电路中，使两盏灯都有电流流过的操作是（）A．开关S1、S2、S3都闭合B．只闭合开关S2、S3C．只闭合开关S2 D．只闭合开关S112．下列说法正确的是（）A．“炙手可热”表明机械能转化为内能B．“花香四溢”表明分子在做无规则运动C．制作保险丝要选用熔点较高、电阻大的材料D．家用电能表要安装在总开关之后13．如图中的电路图和实物图相对应的是（）A．B．C．D．14．如图所示电路，电阻R1=10Ω，闭合开关S，电流表A1的示数为0.3A，电流表A2的示数为0.5A．下列说法正确的是（）A．通过电阻R2的电流为0.5A B．电阻R2的阻值为15ΩC．电源电压为4.5V D．电阻R1消耗的电功率为3W15．如图所示的实验装置中，三个相同的烧瓶A、B、C内部都盛有质量和初温均相等的液体，其中，A、B烧瓶中装的是水，C瓶中装的是煤油，A、B、C瓶中电阻丝的阻值分别为R A、R B、R C，且R A=R C＞R B．当合上开光S通电一段时间后（三个烧瓶中的液体均未达到沸腾），A、B、C瓶中温度计示数分别为T A、T B、T C．对三只温度计示数的判断，下列说法正确的是（均不计热损失，比热容C水＞C煤油）（）A．T A=T B＜T C B．T A=T C＞T B C．T C＞T A＞T B D．T A＞T B＞T C16．将规格都是“220V 100W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列说法正确的是（）A．三个用电器产生的热量一样多B．电风扇产生的热量最多C．电视机产生的热量最多D．电烙铁产生的热量最多17．如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动过程中，下列说法正确的是（）A．电流表的示数变大B．电压表的示数变大C．电压表与电流表示数的比值不变D．电压表示数变大，电流表示数变小18．在如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，不变的是（）A．电流表A示数与电流表A1示数的差值B．电压表V示数与电流表A示数的比值C．电压表V示数与电流表A示数的乘积D．电压表V示数与电流表A1示数的乘积二、填空题（8分，每空1分）19．如图所示，电压表的示数是______V，电能表的示数是______kW•h．20．如图所示，将塑料绳一端扎紧，把绳尽可能撕成更多的细丝，用手从上向下捋几下，观察到细丝蓬散开来，是因为细丝与手摩擦后带上______（选填“同”或“异”）种电荷而相互______．21．如图所示，在一个配有活塞的厚玻璃筒里放一小团蘸了乙醚的棉花，把活塞迅速压下去，可看到筒内棉花燃烧，这是通过对气体______的方式，使气体的内能______（选填“增大”、“减小”或“不变”），温度升高，达到棉花的燃点，使棉花燃烧．22．电路元件甲和乙的电流与两端电压的关系如图所示，由图可知，甲的电阻是______Ω．若将甲，乙并联到电压为2v的电源两端，干路中的电流是______A．三、实验题（23题6分，24题12分，共18分）23．实验室内所用导线很短，导线的电阻忽略不计．但长距离输电需要两条输电线，输电线的电阻则不能忽略不计．当输电线某处发生短路时，整个输电线路的电阻会发生改变．已知每米输电线的电阻是0.01Ω．（1）请你利用学过的电学知识，在如图所示的虚线框内为检修人员设计一个检修电路（器材和仪表任选），可以根据仪表的示数进行有关的计算，以确定输电线短路的位置，便于检修人员迅速赶往短路所在位置排除故障．（2）计算“短路点与测量点之间的距离”的表达式为：______．24．在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源（电压恒为4.5V），电流表、电压表各一个，开关一个，四个定值电阻（5Ω、10Ω、15Ω、20Ω），两只滑动变阻器（规格分别为“20Ω 2A”、“50Ω 1A”），导线若干．（1）请根据如图甲的电路图用笔画线将图乙中的实物图连接完整（注意电流表的量程选择）．（2）小丽实验时，在a、b间先接入5Ω的电阻，闭合开关，移动滑片P，使电压表的示数为1.5V，并记下相应的电流值；再改接10Ω的电阻，此时滑片P应向______（选填“E”或“F”）端移动，小丽移动变阻器滑片P的目的是：______．（3）小丽为完成用四个定值电阻进行实验，他应选择的滑动变阻器规格是______，因为当把20Ω电阻接入电路中时滑动变阻器须接入的电阻是：______Ω．（4）假如接入某一个电阻时，电压表指针有明显偏转，电流表指针几乎不动，则电路中的故障是：______．四、计算题（25题4分，26题7分，27题9分，共20分）25．某电焊机输出电压是40V，输出功率是2000W．求：（1）输出导线上的电流多大？（2）电焊机1min产生的热量是多少？26．在如图电路中，电源电压为6V，R1=4Ω，闭合开关S后，电压表读数为2V，则电流表的示数为______A，电阻R2的阻值为______Ω．27．如图是某电热水壶的铭牌．（1）该电热水壶正常工作时的电阻是多少？（2）要将水从25℃加热到85℃，则1.2L的水需吸收热量是多少？（3）若加热题（2）中的水用时315s，电热水壶加热效率为96%，则它的实际工作电压是多少？2019-2020学年山东省泰安市泰山区九年级（上）期末物理试卷（样卷）参考答案与试题解析一、选择（54分，每题3分）1．通常情况下，下列属于导体材料的一组是（）A．橡胶、铜 B．铁、陶瓷 C．石墨、盐水D．玻璃、空气【考点】导体．【分析】根据导体和绝缘体的定义：容易导电的物体是导体，不容易导电的物体是绝缘体即可作出判断．【解答】解：常见的导体包括：人体、大地、各种金属、石墨、酸碱盐的溶液等．题中四个选项中，属于导体的是：铜、铁、石墨、盐水．其他为绝缘体．故选C．【点评】此题考查哪些物体为导体，属于识记的内容，比较简单．2．在四冲程汽油机的工作过程中，把机械能转化为内能的是（）A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程【考点】内燃机的四个冲程．【分析】在内燃机的做功冲程中能量转化是内能转化为机械能，压缩冲程中能量转化是机械能转化为内能．【解答】解：在压缩冲程中，活塞压缩汽油与空气形成的燃料混合物，活塞对气体做功，将机械能转化为气体的内能．故选B．【点评】解决此题要结合内燃机的四个冲程工作特点进行分析解答，基础性题目．3．在探究串联电路电压关系实验中，物理实验小组按如图所示的电路测得V的示数是3.8V，V1的示数是2.3V，V2的示数应为（）A．1.5V B．3.8V C．2.3V D．6.1V【考点】串联电路的电压规律．【分析】串联电路两端电压等于各部分电路电压之和．【解答】解：根据电路图可知，电压表V1测的是灯L1两端电压，V2测的是灯L2两端电压，V测电源两端电压，由于串联电路两端电压等于各部分电路电压之和，因此V2的示数为：3.8V﹣2.3V=1.5V．故选A．【点评】本题考查串联电路电压的特点，是一道基础题．4．下列做法符合安全用电的是（）A．使用测电笔时，手要接触笔尾的金属体B．家庭电路中保险丝可用铜丝代替C．家用电器着火时应迅速用水来灭火D．家用电器金属外壳不要接地【考点】安全用电原则．【分析】（1）安全用电的原则是：不靠近高压带电体（室外、高压线、变压器旁），不接触低压带电体；（2）人体触电的原因：当加在人体上的电压大到一定数值时，通过人体的电流就达到一定程度，发生触电事故．（3）保险丝的作用：当电路的电流过大时，能迅速的切断电路，从而保护电路．【解答】解：A、测电笔的使用方法：使用测电笔时，手要接触测电笔尾部的金属体．笔尖接触电线，符合题意．B、铜丝电阻小、熔点高，在电流过大时，产生的热量不容易达到熔点，因此不会熔断，起不到保险的作用．不合题意．C、水是导体，发生火灾时，如果用水去救火，会造成触电．不合题意．D、家用电器使用时金属外壳要接地．当用电器的外壳和火线间的绝缘破损，使外壳带电，电流就会流入大地，不会对人体造成伤害．不合题意．故选A．【点评】本题考查了安全的常识，我们要不接触低压带电体，不靠近高压带电体．5．如图所示实验或事例，属于内能转化为机械能的是（）A．由滑梯上滑下臀部会有灼热感B．搓手取暖C．钻木取火D．水蒸气将软木塞冲出【考点】做功改变物体内能．【分析】在一定的条件下，各种能量都可以相互转化．内能转化为机械能就是利用内能来做功的过程．分析清楚图示物理情景即可正确解题．【解答】解：A、由滑梯上滑下，臀部会有灼热感，机械能转化为内能，不符合题意，故A错误；B、C、搓手取暖，钻木取火，都是机械能转化为内能，不符合题意，故B、C错误；D、水蒸气顶开软木塞，是利用水蒸气的内能来做功，把内能转化为机械能，符合题意，故D正确；故选D．【点评】此题主要考查的是对内能的利用的了解和掌握，是一道基础题．主要体现物理来源于生活，又服务于社会的新理念．6．关于温度、热量、内能，以下说法正确的是（）A．物体的温度越高，所含的热量越多B．温度高的物体，内能一定大C．0℃的冰块内能一定为0D．一切物体，不论温度高低，都具有内能【考点】温度、热量与内能的关系．【分析】（1）热量是指在热传递过程中传递能量的多少．不能说含有多少热量．（2）内能的大小跟质量、温度、状态有关．（3）一切物体都具有内能．【解答】解：A、热量是一个过程量，只能说吸收热量或放出热量，故A错误；B、内能的大小跟质量、温度、状态有关，因此单凭温度，不能判断内能一定大．故B错误；C、一切物体都具有内能，则0℃的冰块内能不为0，故C错误；D、一切物体都具有内能，不论温度高低，都具有内能，故D正确．故选D．【点评】本题是一道热学综合题，主要考查学生对内能、热量的含义的理解，是中招的热点，热学的难点．要注意区分．7．下列给出的用电器中连接方式属于串联的是（）A．烘托节日气氛的小彩灯B．道路两旁的路灯C．家中的电视盒电脑等家用电器D．教室里照明用的日光灯【考点】串联电路和并联电路的辨别．【分析】电路的基本连接形式有两种：一种是串联，在串联电路中电流只与一条路径，各用电器之间首尾相接；另一种是并联，在并联电路中电流有多条流通路径，各个用电器之间并列连接．【解答】解：A、烘托节日气氛的小彩灯之间相互影响，是串联的，故该选项说法符合题意；B、道路两旁的路灯之间互不影响，是并联的，故该选项说法不符合题意；C、家中的电视盒电脑等家用电器，既可以单独工作又互不影响，是并联的，故该选项说法不符合题意；D、教室里照明用的日光灯，既可以单独工作又互不影响，是并联的，故该选项说法不符合题意．故选A．【点评】会根据串并联电路的特点识别串并联电路，知道家庭电路中各用电器的连接方式为并联连接．8．某品牌的微型电脑吸尘器有两个开关，开关S1控制照明灯L和吸尘电动机M，开关S2只控制吸尘电动机M．下列电路图符合要求的是（）A．B．C．D．【考点】串、并联电路的设计．【分析】开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M，说明，小灯泡L和电动机M独立工作、互不影响即为并联，再根据开关的作用，判断开关的位置．【解答】解：A、开关S1为总开关，控制小灯泡和电动机，开关S2只控制小灯泡，不合题意；B、开关S1为总开关，控制小灯泡和电动机，开关S2只控制电动机，符合题意，该图正确．C、开关S2为总开关，控制小灯泡和电动机，开关S1只控制小灯泡，不合题意；D、开关S1只控制小灯泡，开关S2只控制电动机，不合题意；故选B．【点评】（1）根据二者是否相互影响，判断出它们的连接方式，相互影响为串联，互不影响为并联；（2）根据开关的控制作用，确定开关的位置，控制整个电路，开关要在干路上；单独控制某个用电器，开关应与用电器串联连接在支路上．9．如图所示，下列分析正确的是（）A．只闭合S1时，L2发光、L1不发光，A2测L2电流B．只闭合S2时，L1发光、L2不发光，A1测L1电流C．闭合S1、S2时，L1、L2并联，A2测L2电流D．闭合S1、S2时，L1、L2串联，A1、A2示数相等【考点】串联电路和并联电路的辨别．【分析】电流表的电阻很小，相当于导线．可以根据电流的走向判断电路的连接方式．根据与电流表是否串联判断测量的是哪个灯泡的电流．【解答】解：A、只闭合S1时，由于S2的断开，灯泡L2没有接通，电路中只有灯泡L1连入电路，则L1发光、L2不发光．故A错．B、只闭合S2时，由于S1在干路上，处于断开状态，电路没有形成通路，则灯泡都不亮，故B错．C、D、闭合S1、S2时，电流分两路分别流入L1、L2，L1、L2并联，则A2与L2串联，所以测L2电流．故C正确，D错．故选C．【点评】此题主要考查了对电路连接方式的分析，同时还考查了电流表的连接情况．10．将“6V 3W”和“3V 3W”的两只灯泡串联接入电路中，要使其中一盏灯正常发光，则加在电路两端的电压是（）A．3V B．6V C．7.5V D．9V【考点】电功率与电压、电流的关系；欧姆定律的应用．【分析】已知两灯泡的额定电压和额定功率，根据P=UI求出两灯的额定电流，再根据欧姆定律求出两灯泡的电阻；灯泡正常发光时的电流和额定电流相等，两灯串联后，正常发光的是电流较小的一个，再根据电阻的串联和欧姆定律求出电路两端的电压．【解答】解：根据P=UI可得，两灯泡的额定电流：I1===0.5A，I2===1A，根据欧姆定律可得，两灯泡的电阻分别为：R1===12Ω，R2===3Ω；串联电路中各处的电流相等，如果其中一灯泡正常发光，则电路中的电流I=I1=0.5A，串联电路中总电阻等于各分电阻之和，电路两端的电压：U=I（R1+R2）=0.5A×（12Ω+3Ω）=7.5V．故选C．【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的灵活应用，关键是根据串联电路的特点确定电路中的电流．11．如图所示的电路中，使两盏灯都有电流流过的操作是（）A．开关S1、S2、S3都闭合B．只闭合开关S2、S3C．只闭合开关S2 D．只闭合开关S1【考点】串联电路和并联电路的辨别．【分析】据题目的要求能看出，该题需要选出两灯都有电流的通过的选项即可，故据此分析，应特别注意短路情况的理解．【解答】解：A、开关S1、S2、S3都闭合时，电路发生短路，故不符合题意；B、只闭合开关S2、S3，L1发光，L2被短路，故不符合题意；C、只闭合开关S2，此时L1和L2串联，故两灯中都有电流通过，故符合题意；D、只闭合开关S1，只有灯L2工作，故不符合题意；故选C．【点评】本题考查了电路的连接特点．对于通过开关来改变电路连接方式的习题，一定要看清题目中电流的流经路径，应特别注意短路情况的分析．12．下列说法正确的是（）A．“炙手可热”表明机械能转化为内能B．“花香四溢”表明分子在做无规则运动C．制作保险丝要选用熔点较高、电阻大的材料D．家用电能表要安装在总开关之后【考点】分子的运动；热传递改变物体内能；家庭电路的连接；熔断器的作用及保险丝的选择方法．【分析】（1）改变物体内能的方式有两种：做功和热传递；做功改变物体内能的实质是能量的转化，热传递改变物体内能的实质是能量的转移；（2）分子是构成物质的基本微粒之一，分子永不停息地做无规则运动；（3）保险丝是利用电阻率大、熔点低的材料制成的，当电流过大时，产生较多的热量，从而熔断，对电路起到保护作用；（4）据家庭电路的构成可知，庭中的电能表应该安装在空气开关前面．【解答】解：A、“炙手可热”是能量的转移，因此是利用热传递改变物体内能的，故A错误；B、“花香四溢”，说明分子在做无规则的运动，属于扩散现象，故B正确；C、制作保险丝的材料熔点较低、电阻较大，这样才能在电流过大时及时熔断，故C错误；D、据家庭电路的构成可知，庭中的电能表应该安装在空气开关前面，故D错误．故选B．【点评】此题考查学生对改变内能两种途径的掌握、分子的运动、保险丝的特点的了解、电能表的安装，知识点较多，属于中等题．13．如图中的电路图和实物图相对应的是（）A．B．C．D．【考点】根据实物图画电路图．【分析】根据电流流向法先判断出两个灯泡的连接方式，再看开关的位置后，即可得出哪个图是正确的．【解答】解：电流从电源的正极出发，分别流经两个灯泡，一条经过灯泡L1后到达开关S1回到负极；另一条经过开关S2后，再经过另一个灯泡L2到达开关S1回到负极，所以两灯并联；开关S1控制干路，开关S2只控制灯泡L2，对应的电路图是D．故选D．【点评】本题考查了电路的识别能力，关键是根据电流流向法判断两灯泡的连接方式和开关的位置．14．如图所示电路，电阻R1=10Ω，闭合开关S，电流表A1的示数为0.3A，电流表A2的示数为0.5A．下列说法正确的是（）A．通过电阻R2的电流为0.5A B．电阻R2的阻值为15ΩC．电源电压为4.5V D．电阻R1消耗的电功率为3W【考点】电功率的计算；并联电路的电流规律；并联电路的电压规律；欧姆定律的应用．【分析】由电路图可知，两电阻并联，电流表A1测R1支路的电流，A2测干路电流；根据并联电路的电压特点和欧姆定律求出电源的电压，根据并联电路的电流特点求出通过R2的电流，再根据欧姆定律求出R2的阻值，根据P=UI求出电阻R1消耗的电功率．【解答】解：∵两电阻并联，∴电源的电压U=U2=U1=I1R1=0.3A×10Ω=3V；R2的电流I2=I﹣I1=0.5A﹣0.3A=0.2A，R2===15Ω；电阻R1消耗的电功率P1=U1I1=3V×0.3A=0.9W．故选B．【点评】本题考查了并联电路的特点和欧姆定律、电功率的计算，关键是电流表所测电路元件的判断．15．如图所示的实验装置中，三个相同的烧瓶A、B、C内部都盛有质量和初温均相等的液体，其中，A、B烧瓶中装的是水，C瓶中装的是煤油，A、B、C瓶中电阻丝的阻值分别为R A、R B、R C，且R A=R C＞R B．当合上开光S通电一段时间后（三个烧瓶中的液体均未达到沸腾），A、B、C瓶中温度计示数分别为T A、T B、T C．对三只温度计示数的判断，下列说法正确的是（均不计热损失，比热容C水＞C煤油）（）A．T A=T B＜T C B．T A=T C＞T B C．T C＞T A＞T B D．T A＞T B＞T C【考点】焦耳定律．【分析】根据Q=I2Rt和Q=cm△t进行分析，先比较AB温度计示数的关系；然后比较AC中温度计示数的关系，最后得出三者之间的关系．【解答】解：由Q=I2Rt可知，A、C中电阻丝产生的热量相同，B中产生的热量最少，由于AB中都为水，因此产生热量多的温度计升高的示数就大，故T A＞T B；由Q=cm△t可知，吸收的热量和质量都相同时，比热容越小，温度变化越快，因此煤油中温度计的示数大，故T C＞T A；综合分析可得：T C＞T A＞T B．故选C．【点评】本题考查了学生对焦耳定律、吸热公式的掌握和运用，判断出电热丝放热的多少是本题的关键．16．将规格都是“220V 100W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列说法正确的是（）A．三个用电器产生的热量一样多B．电风扇产生的热量最多C．电视机产生的热量最多D．电烙铁产生的热量最多【考点】电功的实质．【分析】分别接入220V的电路中，三个用电器都正常工作，实际功率相同（等于额定功率）、通电时间相同，根据W=Pt可知消耗的电能相同，通过分析三种用电器使用时的能量转化情况，找出产生热量最多的用电器．【解答】解：∵U=220V，∴三种用电器的实际功率：=100W；P=P额又∵W=Pt∴三种用电器消耗的电能相同；∵电视机将一部分电能转化为光能，电风扇中的电动机将电能大部分转化机械能，电烙铁将电能全部转化为内能．∴产生热量最多的是电烙铁．故选D．【点评】电流做功的实质：电流做功的过程就是消耗电能转化为其它形式能的过程，能分析三种用电器的能量转化是本题的关键．17．如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动过程中，下列说法正确的是（）A．电流表的示数变大B．电压表的示数变大C．电压表与电流表示数的比值不变D．电压表示数变大，电流表示数变小【考点】滑动变阻器的使用；串联电路的电流规律；欧姆定律的应用；电阻的串联．【分析】①首先分析电路图：定值电阻R与滑动变阻器串联，电流表测量的是整个电路中的电流，电压表并联在定值电阻两端，测量的是定值电阻两端的电压；②当滑动变阻器的滑片P向左移时，分析滑动变阻器接入电路中的阻值的变化，结合欧姆定律I=确定电流表示数的变化情况；③定值电阻R的阻值不变，可利用公式U=IR判断出定值电阻R两端电压的变化情况，即电压表示数的变化情况；④首先要明确电压表与电流表示数的比值的含义，从而可以判断出电压表与电流表示数比值的变化．【解答】解：定值电阻R与滑动变阻器串联，电流表串联在电路中，电压表并联在定值电阻两端；①滑动变阻器的滑片P向左移动时，滑动变阻器接入电路的阻值变大，即总电阻变大，由欧姆定律I=可知，电路中的电流变小，即电流表的示数变小；②定值电阻的阻值不变，而电路中的电流变小，由公式U=IR可知，定值电阻两端的电压变小，即电压表的示数变小；③电流表测量的是整个电路中的电流，电压表测量的是定值电阻两端的电压，所以电压表与电流表示数的比值为定值电阻的阻值，而定值电阻的阻值不变，所以电压表与电流表示数的比值不变．故A、B、D不符合题意；C符合题意．故选C．【点评】本题考查欧姆定律公式及其变形的灵活运用，难点是判断滑动变阻器滑片移动过程中电路电阻的变化，要知道串联电路电流和电阻的规律．18．在如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，不变的是（）A．电流表A示数与电流表A1示数的差值B．电压表V示数与电流表A示数的比值C．电压表V示数与电流表A示数的乘积D．电压表V示数与电流表A1示数的乘积【考点】电路的动态分析．【分析】由图可知R1和R2并联，电压表测量并联支路（电源电压）电压，电流表A1测R1支路的电流，A 测干路电流；根据电源的电压判断电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知通过R1电流的变化；根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知该支路电流的变化，利用并联电路的电流特点可知干路电流的变化以及两电流表差值之间的关系，利用欧姆定律得出电压表V示数与电流表A1示数的比值变化，并得到电压表V与A表、A1表示数乘积的变化．【解答】解：由电路图可知，R1和R2并联，电压表测量并联支路（电源电压）电压，电流表A1测R1支路的电流，A测干路电流；电源的电压不变，电压表的示数不变；并联电路中各支路独立工作、互不影响，所以滑片移动时，通过R1的电路不变，即电流表A1的示数不变；当滑动变阻器的滑片P向右移动时，接入电路中的电阻变大，由I=，且并联电路中各支路两端的电压相等，所以通过滑动变阻器R2支路的电流变小，。

19-20学年山东省泰安市九年级上学期期末物理试卷一、单选题（本大题共15小题，共30.0分）1.下列数据最符合实际的是()A. 一节新干电池的电压约为5VB. USB接口的输出电压约为220VC. 书桌上的台灯工作时的电流约为10AD. 教室里的日光灯的功率约为40W2.下列有关电现象的说法中正确的是()A. 摩擦起电是利用摩擦的方式创造电荷B. 与丝绸摩擦过的玻璃棒带负电荷C. 电荷的移动形成电流D. 验电器的工作原理是同种电荷互相排斥3.某同学设计了道路井盖移动报警电路。

当井盖没有被移动，井盖开关S闭合，警示灯L不亮；当井盖被移动，井盖开关S断开，警示灯L发光，R0为保护电阻。

图中符合设计要求的电路图是()A. B.C. D.4.如图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分。

当它在磁场中按箭头方向运动时，能产生感应电流的是()A. B. C. D.5.甲、乙两盏白炽灯并联在电路中，两灯都正常发光，且甲灯比乙灯亮，则下列说法错误的是()A. 甲灯两端的电压比乙灯的大B. 甲灯的电阻比乙灯的小C. 通过甲灯的电流比乙灯的大D. 相同时间内，甲灯消耗的电能比乙灯多6.如图所示，甲站在干燥的木凳子上，一只手接触到裸露的零线上；丙站在干燥的木凳子上，一只手接触到裸露的火线上，此时另有乙和丁站在地面上用手分别去拉甲和丙。

则甲、乙、丙、丁四人中可能触电的是()A. 丙和丁B. 甲和丙C. 都不会D. 全都会7.如图所示，闭合开关S，两电路中的小灯泡均发光，若电压表，和的示数分别为U，U1和U2，电流表，和的示数分别为I，I1和I2，则下列关系正确的是()A. 无论两灯是否相同，U1>U2B. 无论两灯是否相同，U=U1+U2始终成立C. 无论两灯是否相同，I1<I2D. 无论两灯是否相同，I1+I=I2始终成立8.如图所示电路，闭合开关，小灯泡L1、L2都发光，两电表都有示数，过一会儿其中一个灯泡突然熄灭，一个电表示数增大，另一个电表示数减小到几乎为零。

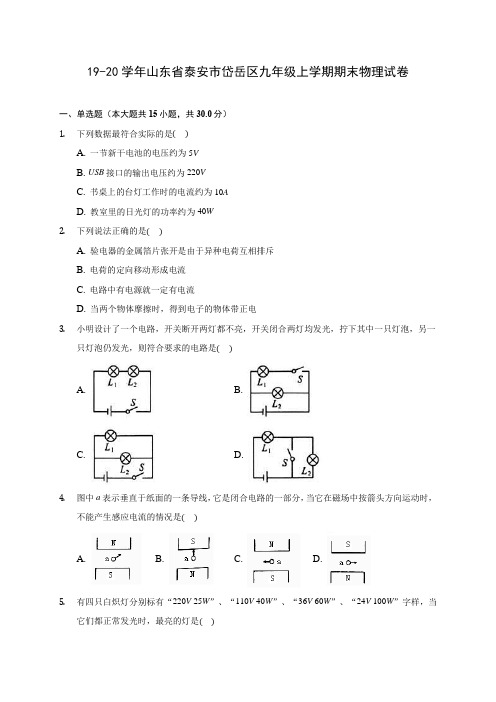

19-20学年山东省泰安市岱岳区九年级上学期期末物理试卷一、单选题（本大题共15小题，共30.0分）1.下列数据最符合实际的是()A. 一节新干电池的电压约为5VB. USB接口的输出电压约为220VC. 书桌上的台灯工作时的电流约为10AD. 教室里的日光灯的功率约为40W2.下列说法正确的是()A. 验电器的金属箔片张开是由于异种电荷互相排斥B. 电荷的定向移动形成电流C. 电路中有电源就一定有电流D. 当两个物体摩擦时，得到电子的物体带正电3.小明设计了一个电路，开关断开两灯都不亮，开关闭合两灯均发光，拧下其中一只灯泡，另一只灯泡仍发光，则符合要求的电路是()A. B.C. D.4.图中a表示垂直于纸面的一条导线，它是闭合电路的一部分，当它在磁场中按箭头方向运动时，不能产生感应电流的情况是()A. B. C. D.5.有四只白炽灯分别标有“220V 25W”、“110V 40W”、“36V 60W”、“24V 100W”字样，当它们都正常发光时，最亮的灯是()A. “220V 25W”B. “110V 40W”C. “36V 60W”D. “24V 100W”6.如图所示，甲站在干燥的木凳子上，一只手接触到裸露的零线上；丙站在干燥的木凳子上，一只手接触到裸露的火线上，此时另有乙和丁站在地面上用手分别去拉甲和丙。

则甲、乙、丙、丁四人中可能触电的是()A. 丙和丁B. 甲和丙C. 都不会D. 全都会7.如图所示，闭合开关S，两电路中的小灯泡均发光．若电压表V、V1和V2的示数分别为U、U1和U2，电流表A、A1和A2的示数分别为I、I1和I2，则下列关系正确的是()A. U1=UB. U>U2C. I<I2D. I1=I8.如图所示电路，闭合开关，甲乙两灯均发光，两电表均有示数。

过一会儿，其中一个灯泡突然熄灭，且两只电表都有示数。

造成此现象的原因可能是()A. 甲灯短路B. 乙灯短路C. 甲灯断路D. 乙灯断路9.下列城市中，年平均昼夜温差较大的是()A. 厦门B. 海口C. 新疆D. 珠海10.如图所示的电路，电路连接及各元件均完好，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动时会出现()A. 电压表V1与电压表V2的示数之和不变B. 电压表V2与电流表A的示数之比不变C. 电流表A的示数变小，电压表V1的示数变大D. 电流表A的示数变小，电压表V1的示数不变11.生活中热现象随处可见，下列说法中正确的是()A. 在远处就能闻到花的香味，是花粉颗粒无规则运动的结果B. 番茄炒蛋是通过做功的方式使番茄和蛋的内能增加C. 夏天在河岸边觉得沙子热得发烫而河水却不怎么热，是因为水的比热容大D. 使用高压锅更容易把食物煮熟，是利用了液体沸点随气压增大而降低的原理12.L1灯规格为“6V3W”，L2灯规格为“3V3W”，忽略灯丝电阻变化。

2019-2020学年九年级（上）期末物理试卷一、选择题1.下列说法最接近实际情况的是（）A. 家用空调工作一晚消耗约100kW•h电能B. 工厂用的动力电的电压是220VC. 家中电冰箱的电流约为1AD. 教室内一盏日光灯的功率约为400W2.下列有关电现象的说法中正确的是A. 验电器的工作原理是同种电荷互相排斥B. 摩擦起电是利用摩擦的方式创造电荷C. 电荷的移动形成电流D. 与丝绸摩擦过的玻璃棒带负电荷3.某同学设计了道路井盖移动报警电路．当井盖没有被移动，井盖开关S闭合，警示灯L不亮；当井盖被移动，井盖开关S断开，警示灯L发光，R0为保护电阻．图中符合设计要求的电路图是A. B.C. D.4.图中的a 表示垂直于纸面的一根导线，它是闭合电路的一部分．当它在磁场中按箭头方向运动时，能产生感应电流的是A. B. C. D.5.如图所示，A，B 为两盏白炽灯，A 灯型号是“110V 25W”,B 灯型号是“110V 100W”, R 是一个未知电阻，若把它们接到电压为 220V 的电路上，下面四种接法中可能让两盏灯都 正常发光的电路是( )A. B. C. D. . 6.如图所示，甲站在干燥木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线．此时，丁站在地面上用手去拉丙．则（ ，A. 甲、乙都会触电B. 甲、丙都会触电C. 乙、丁都会触电D. 丙、丁都会触电 7.如图所示电路中，电源电压恒定不变，已知R 1＝3R 2，当S 和S 1闭合、S 2断开时，电压表和电流表的示数分别为U 1和I 1；当S 1断开、S 和S 2闭合时，电压表和电流表的示数分别为U 2和I 2，则U 1：U 2、I 1：I 2分别是（ ）A. 1：1、4：3B. 1：2、1：3C. 1：1、1：4D. 1：4、1：18.如图所示电路，闭合开关，甲乙两灯均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小到几乎为零，造成此现象的原因可能是（ ， 的的A. 甲灯短路B. 乙灯短路C. 甲灯断路D. 乙灯断路9.下列实例中与“水的比热容较大”这一特性无关的是A. 让热水流过散热器供暖B. 用循环水冷却汽车发动机C. 沿海地区昼夜温差较小D. 夏天在房间内洒水降温10.如图所示，电源电压不变，闭合开关S后，滑动变阻器的滑片P自中点向b端移动的过程中，下列关于电表示数变化情况判断正确的是A. 电流表A1变小，A2变小，电压表V不变B. 电流表A1变小，A2不变，电压表V不变C. 电流表A1变小，A2变小，电压表V变大D. 电流表A1不变，A2变大，电压表V变小11.“生活处处有物理”。

泰安市2019年初中学业水平考试物理试题（A ）参考答案及评分标准一、选择题（每题2分，共30分）二、填空题（每空1分，共4分）16．内17．乙18．－619．1.08三、作图题（每题2分，共4分）20．如图所示21．如图所示四、实验题（第22题6分，第23题10分，共16分）22．（1）左（1分）横梁（1分） （2）镊子（1分） （3）111.2（1分）（4）0.88×103（2分）23．（1）R 2（1分）（2）a （1分） CD （2分）（3）如图所示（3分）说明：错误导线判断正确得1分，代替导线改正正确得2分 （4）4.5（1分） 1.8（2分）五、计算题（第24题6分，第25题10分，共16分）24．解：（1）物体上升的高度：h = vt = 0.1m/s ×5s = 0.5m …………………………1分 （2）滑轮组做的有用功：W 有用 = Gh …………………………………………………1分或墙 壁人对绳子做的总功：W总=F拉s = F拉·3h……………………………………………1分滑轮组的机械效率：η=W有用W总= 70%……………………………………………………1分（3）人对地面的压强：p = F压S=G人﹣F拉S= 3×104Pa………………………………2分说明：其他解法正确，同样得分。

25．解：（1）热敏电阻中允许通过的最大电流I0 = 15mA，此时控制电路中最小电阻R总小= U1I0=6V1.5×10－2A= 400Ω由图象得水箱内最低温度为0℃时热敏电阻阻值最小，R最小=100Ω保护电阻阻值至少为R0=R总小－R最小=400Ω－100Ω=300Ω…………………………1分热水器刚开始保温时，控制电路中的总电阻R总=U1I控制1=6V8×10－3A= 750Ω热敏电阻的阻值R = R总－R0 = 750Ω－300Ω= 450Ω………………………………1分由图乙图象查得，储水箱中水温是70℃………………………………………………1分（2）加热状态时，电阻R1、R2并联在工作电路中R并＝R1R2R1＋R2…………①并联电路的总电阻：R并＝U22P加热＝（220V）22200W＝22Ω……②R2＝2R1…………③由①②③式解得：R1＝33Ω、R2＝66Ω………………………………………………2分保温状态时，电阻R2、R3串联在工作电路中R串＝U22P保温＝（220V）2110W＝440ΩR3=R串－R2=440Ω－66Ω=374Ω………………………………………………………2分（3）水吸收的热量：Q吸= cm（t－t0）………………………………………………1分电流做的功：W加热＝Q吸η…………………………………………………………………1分加热时间：t加热＝W加热P加热＝2800s…………………………………………………………1分说明：其他解法正确，同样得分。

名师考前提醒01选择题做完就填答题卡这是针对考试总会忘记填答题卡的考生，为避免非智力因素失分，一般每门一做完选择题就填答题卡。

这时填答题卡心态较平静，不会因为担心时间不够而出现涂写错位的情况。

考试成绩的好坏往往与考试的心情有关，所以我们一定要调节好自己的考试心情。

特别是刚开始的状态，利用一些小的技巧如做完试题就填涂答题卡等，这样可以避免在最后时间较紧的情况下因匆忙而涂错、涂串或是没有涂完而造成遗憾。

02考前看相关资料转换思维考英语前最好看看复习资料，并不是要记住什么知识点，而是让大脑提前进入状态。

而数学试卷对一些学生来说比较发怵，建议在心中回忆梳理一下相关知识点，可驱使自己进入状态，效果不错。

考试紧张，这是很正常的事情，考试不紧张，就不正常了。

但是不能过度紧张，那样会给自己很大的压力不利于水平的发挥。

可以和同学聊一聊天，说说话放松一下。

03遇事都往好处想看大题时，先不想该怎么做，只是看它如何表述，甚至跟自己说“这题我会做，第一问认真看就能做对”，让自己有一个平和的心态答题。

即使是弱科，我们也要知足常乐，我只要把会做的都做上，在一场考试中把会的都做对其实就是很好的发挥了。

时刻给自己打一打气，阿Q一下，这样把对自己的期待放低一些，心态就平稳了，也就高兴了，这可以使得思路更顺畅，而超水平发挥也就很正常了。

04别看他人答题的速度考场上不要左顾右盼，观察别人做题的进度，万一人家比自己快，会给自己压力。

在考场上和比较熟悉的老师、同学可以主动打个招呼。

即使是不认识的老师，也可问候一声“老师好”，一般老师都会像老朋友似地回以微笑，这可以缓解紧张的情绪。

这一些方法和措施都是很有助于调节考试心态与考试情绪的。

有心理学家研究证明，人在平稳的平稳或是心情高兴的时候，智商最高，情商也不错，更容易发挥出自己的高水平来。

05答题遇困难要镇静，巧用考前5分钟这个问题是涉及到考试策略与方法的，对于每一学科的考试，我们都应该有自己的考试策略和答题风格。

山东省泰安市泰山区九年级（上）期末物理试卷（样卷）（解析版）一、选择（54分，每题3分）1．通常情况下，下列属于导体材料的一组是（）A．橡胶、铜 B．铁、陶瓷 C．石墨、盐水D．玻璃、空气2．在四冲程汽油机的工作过程中，把机械能转化为内能的是（）A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程3．在探究串联电路电压关系实验中，物理实验小组按如图所示的电路测得V的示数是3.8V，V1的示数是2.3V，V2的示数应为（）A．1.5V B．3.8V C．2.3V D．6.1V4．下列做法符合安全用电的是（）A．使用测电笔时，手要接触笔尾的金属体B．家庭电路中保险丝可用铜丝代替C．家用电器着火时应迅速用水来灭火D．家用电器金属外壳不要接地5．如图所示实验或事例，属于内能转化为机械能的是（）A．由滑梯上滑下臀部会有灼热感B．搓手取暖C．钻木取火D．水蒸气将软木塞冲出6．关于温度、热量、内能，以下说法正确的是（）A．物体的温度越高，所含的热量越多B．温度高的物体，内能一定大C．0℃的冰块内能一定为0D．一切物体，不论温度高低，都具有内能7．下列给出的用电器中连接方式属于串联的是（）A．烘托节日气氛的小彩灯B．道路两旁的路灯C．家中的电视盒电脑等家用电器D．教室里照明用的日光灯8．某品牌的微型电脑吸尘器有两个开关，开关S1控制照明灯L和吸尘电动机M，开关S2只控制吸尘电动机M．下列电路图符合要求的是（）A．B．C．D．9．如图所示，下列分析正确的是（）A．只闭合S1时，L2发光、L1不发光，A2测L2电流B．只闭合S2时，L1发光、L2不发光，A1测L1电流C．闭合S1、S2时，L1、L2并联，A2测L2电流D．闭合S1、S2时，L1、L2串联，A1、A2示数相等10．将“6V 3W”和“3V 3W”的两只灯泡串联接入电路中，要使其中一盏灯正常发光，则加在电路两端的电压是（）A．3V B．6V C．7.5V D．9V11．如图所示的电路中，使两盏灯都有电流流过的操作是（）A．开关S1、S2、S3都闭合B．只闭合开关S2、S3C．只闭合开关S2 D．只闭合开关S112．下列说法正确的是（）A．“炙手可热”表明机械能转化为内能B．“花香四溢”表明分子在做无规则运动C．制作保险丝要选用熔点较高、电阻大的材料D．家用电能表要安装在总开关之后13．如图中的电路图和实物图相对应的是（）A．B．C．D．14．如图所示电路，电阻R1=10Ω，闭合开关S，电流表A1的示数为0.3A，电流表A2的示数为0.5A．下列说法正确的是（）A．通过电阻R2的电流为0.5A B．电阻R2的阻值为15ΩC．电源电压为4.5V D．电阻R1消耗的电功率为3W15．如图所示的实验装置中，三个相同的烧瓶A、B、C内部都盛有质量和初温均相等的液体，其中，A、B烧瓶中装的是水，C瓶中装的是煤油，A、B、C瓶中电阻丝的阻值分别为R A、R B、R C，且R A=R C＞R B．当合上开光S通电一段时间后（三个烧瓶中的液体均未达到沸腾），A、B、C瓶中温度计示数分别为T A、T B、T C．对三只温度计示数的判断，下列说法正确的是（均不计热损失，比热容C水＞C煤油）（）A．T A=T B＜T C B．T A=T C＞T B C．T C＞T A＞T B D．T A＞T B＞T C16．将规格都是“220V 100W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列说法正确的是（）A．三个用电器产生的热量一样多B．电风扇产生的热量最多C．电视机产生的热量最多D．电烙铁产生的热量最多17．如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动过程中，下列说法正确的是（）A．电流表的示数变大B．电压表的示数变大C．电压表与电流表示数的比值不变D．电压表示数变大，电流表示数变小18．在如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，不变的是（）A．电流表A示数与电流表A1示数的差值B．电压表V示数与电流表A示数的比值C．电压表V示数与电流表A示数的乘积D．电压表V示数与电流表A1示数的乘积二、填空题（8分，每空1分）19．如图所示，电压表的示数是______V，电能表的示数是______kW•h．20．如图所示，将塑料绳一端扎紧，把绳尽可能撕成更多的细丝，用手从上向下捋几下，观察到细丝蓬散开来，是因为细丝与手摩擦后带上______（选填“同”或“异”）种电荷而相互______．21．如图所示，在一个配有活塞的厚玻璃筒里放一小团蘸了乙醚的棉花，把活塞迅速压下去，可看到筒内棉花燃烧，这是通过对气体______的方式，使气体的内能______（选填“增大”、“减小”或“不变”），温度升高，达到棉花的燃点，使棉花燃烧．22．电路元件甲和乙的电流与两端电压的关系如图所示，由图可知，甲的电阻是______Ω．若将甲，乙并联到电压为2v的电源两端，干路中的电流是______A．三、实验题（23题6分，24题12分，共18分）23．实验室内所用导线很短，导线的电阻忽略不计．但长距离输电需要两条输电线，输电线的电阻则不能忽略不计．当输电线某处发生短路时，整个输电线路的电阻会发生改变．已知每米输电线的电阻是0.01Ω．（1）请你利用学过的电学知识，在如图所示的虚线框内为检修人员设计一个检修电路（器材和仪表任选），可以根据仪表的示数进行有关的计算，以确定输电线短路的位置，便于检修人员迅速赶往短路所在位置排除故障．（2）计算“短路点与测量点之间的距离”的表达式为：______．24．在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源（电压恒为4.5V），电流表、电压表各一个，开关一个，四个定值电阻（5Ω、10Ω、15Ω、20Ω），两只滑动变阻器（规格分别为“20Ω 2A”、“50Ω 1A”），导线若干．（1）请根据如图甲的电路图用笔画线将图乙中的实物图连接完整（注意电流表的量程选择）．（2）小丽实验时，在a、b间先接入5Ω的电阻，闭合开关，移动滑片P，使电压表的示数为1.5V，并记下相应的电流值；再改接10Ω的电阻，此时滑片P应向______（选填“E”或“F”）端移动，小丽移动变阻器滑片P的目的是：______．（3）小丽为完成用四个定值电阻进行实验，他应选择的滑动变阻器规格是______，因为当把20Ω电阻接入电路中时滑动变阻器须接入的电阻是：______Ω．（4）假如接入某一个电阻时，电压表指针有明显偏转，电流表指针几乎不动，则电路中的故障是：______．四、计算题（25题4分，26题7分，27题9分，共20分）25．某电焊机输出电压是40V，输出功率是2000W．求：（1）输出导线上的电流多大？（2）电焊机1min产生的热量是多少？26．在如图电路中，电源电压为6V，R1=4Ω，闭合开关S后，电压表读数为2V，则电流表的示数为______A，电阻R2的阻值为______Ω．27．如图是某电热水壶的铭牌．（1）该电热水壶正常工作时的电阻是多少？（2）要将水从25℃加热到85℃，则1.2L的水需吸收热量是多少？（3）若加热题（2）中的水用时315s，电热水壶加热效率为96%，则它的实际工作电压是多少？2019-2020学年山东省泰安市泰山区九年级（上）期末物理试卷（样卷）参考答案与试题解析一、选择（54分，每题3分）1．通常情况下，下列属于导体材料的一组是（）A．橡胶、铜 B．铁、陶瓷 C．石墨、盐水D．玻璃、空气【考点】导体．【分析】根据导体和绝缘体的定义：容易导电的物体是导体，不容易导电的物体是绝缘体即可作出判断．【解答】解：常见的导体包括：人体、大地、各种金属、石墨、酸碱盐的溶液等．题中四个选项中，属于导体的是：铜、铁、石墨、盐水．其他为绝缘体．故选C．【点评】此题考查哪些物体为导体，属于识记的内容，比较简单．2．在四冲程汽油机的工作过程中，把机械能转化为内能的是（）A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程【考点】内燃机的四个冲程．【分析】在内燃机的做功冲程中能量转化是内能转化为机械能，压缩冲程中能量转化是机械能转化为内能．【解答】解：在压缩冲程中，活塞压缩汽油与空气形成的燃料混合物，活塞对气体做功，将机械能转化为气体的内能．故选B．【点评】解决此题要结合内燃机的四个冲程工作特点进行分析解答，基础性题目．3．在探究串联电路电压关系实验中，物理实验小组按如图所示的电路测得V的示数是3.8V，V1的示数是2.3V，V2的示数应为（）A．1.5V B．3.8V C．2.3V D．6.1V【考点】串联电路的电压规律．【分析】串联电路两端电压等于各部分电路电压之和．【解答】解：根据电路图可知，电压表V1测的是灯L1两端电压，V2测的是灯L2两端电压，V测电源两端电压，由于串联电路两端电压等于各部分电路电压之和，因此V2的示数为：3.8V﹣2.3V=1.5V．故选A．【点评】本题考查串联电路电压的特点，是一道基础题．4．下列做法符合安全用电的是（）A．使用测电笔时，手要接触笔尾的金属体B．家庭电路中保险丝可用铜丝代替C．家用电器着火时应迅速用水来灭火D．家用电器金属外壳不要接地【考点】安全用电原则．【分析】（1）安全用电的原则是：不靠近高压带电体（室外、高压线、变压器旁），不接触低压带电体；（2）人体触电的原因：当加在人体上的电压大到一定数值时，通过人体的电流就达到一定程度，发生触电事故．（3）保险丝的作用：当电路的电流过大时，能迅速的切断电路，从而保护电路．【解答】解：A、测电笔的使用方法：使用测电笔时，手要接触测电笔尾部的金属体．笔尖接触电线，符合题意．B、铜丝电阻小、熔点高，在电流过大时，产生的热量不容易达到熔点，因此不会熔断，起不到保险的作用．不合题意．C、水是导体，发生火灾时，如果用水去救火，会造成触电．不合题意．D、家用电器使用时金属外壳要接地．当用电器的外壳和火线间的绝缘破损，使外壳带电，电流就会流入大地，不会对人体造成伤害．不合题意．故选A．【点评】本题考查了安全的常识，我们要不接触低压带电体，不靠近高压带电体．5．如图所示实验或事例，属于内能转化为机械能的是（）A．由滑梯上滑下臀部会有灼热感B．搓手取暖C．钻木取火D．水蒸气将软木塞冲出【考点】做功改变物体内能．【分析】在一定的条件下，各种能量都可以相互转化．内能转化为机械能就是利用内能来做功的过程．分析清楚图示物理情景即可正确解题．【解答】解：A、由滑梯上滑下，臀部会有灼热感，机械能转化为内能，不符合题意，故A错误；B、C、搓手取暖，钻木取火，都是机械能转化为内能，不符合题意，故B、C错误；D、水蒸气顶开软木塞，是利用水蒸气的内能来做功，把内能转化为机械能，符合题意，故D正确；故选D．【点评】此题主要考查的是对内能的利用的了解和掌握，是一道基础题．主要体现物理来源于生活，又服务于社会的新理念．6．关于温度、热量、内能，以下说法正确的是（）A．物体的温度越高，所含的热量越多B．温度高的物体，内能一定大C．0℃的冰块内能一定为0D．一切物体，不论温度高低，都具有内能【考点】温度、热量与内能的关系．【分析】（1）热量是指在热传递过程中传递能量的多少．不能说含有多少热量．（2）内能的大小跟质量、温度、状态有关．（3）一切物体都具有内能．【解答】解：A、热量是一个过程量，只能说吸收热量或放出热量，故A错误；B、内能的大小跟质量、温度、状态有关，因此单凭温度，不能判断内能一定大．故B错误；C、一切物体都具有内能，则0℃的冰块内能不为0，故C错误；D、一切物体都具有内能，不论温度高低，都具有内能，故D正确．故选D．【点评】本题是一道热学综合题，主要考查学生对内能、热量的含义的理解，是中招的热点，热学的难点．要注意区分．7．下列给出的用电器中连接方式属于串联的是（）A．烘托节日气氛的小彩灯B．道路两旁的路灯C．家中的电视盒电脑等家用电器D．教室里照明用的日光灯【考点】串联电路和并联电路的辨别．【分析】电路的基本连接形式有两种：一种是串联，在串联电路中电流只与一条路径，各用电器之间首尾相接；另一种是并联，在并联电路中电流有多条流通路径，各个用电器之间并列连接．【解答】解：A、烘托节日气氛的小彩灯之间相互影响，是串联的，故该选项说法符合题意；B、道路两旁的路灯之间互不影响，是并联的，故该选项说法不符合题意；C、家中的电视盒电脑等家用电器，既可以单独工作又互不影响，是并联的，故该选项说法不符合题意；D、教室里照明用的日光灯，既可以单独工作又互不影响，是并联的，故该选项说法不符合题意．故选A．【点评】会根据串并联电路的特点识别串并联电路，知道家庭电路中各用电器的连接方式为并联连接．8．某品牌的微型电脑吸尘器有两个开关，开关S1控制照明灯L和吸尘电动机M，开关S2只控制吸尘电动机M．下列电路图符合要求的是（）A．B．C．D．【考点】串、并联电路的设计．【分析】开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M，说明，小灯泡L和电动机M独立工作、互不影响即为并联，再根据开关的作用，判断开关的位置．【解答】解：A、开关S1为总开关，控制小灯泡和电动机，开关S2只控制小灯泡，不合题意；B、开关S1为总开关，控制小灯泡和电动机，开关S2只控制电动机，符合题意，该图正确．C、开关S2为总开关，控制小灯泡和电动机，开关S1只控制小灯泡，不合题意；D、开关S1只控制小灯泡，开关S2只控制电动机，不合题意；故选B．【点评】（1）根据二者是否相互影响，判断出它们的连接方式，相互影响为串联，互不影响为并联；（2）根据开关的控制作用，确定开关的位置，控制整个电路，开关要在干路上；单独控制某个用电器，开关应与用电器串联连接在支路上．9．如图所示，下列分析正确的是（）A．只闭合S1时，L2发光、L1不发光，A2测L2电流B．只闭合S2时，L1发光、L2不发光，A1测L1电流C．闭合S1、S2时，L1、L2并联，A2测L2电流D．闭合S1、S2时，L1、L2串联，A1、A2示数相等【考点】串联电路和并联电路的辨别．【分析】电流表的电阻很小，相当于导线．可以根据电流的走向判断电路的连接方式．根据与电流表是否串联判断测量的是哪个灯泡的电流．【解答】解：A、只闭合S1时，由于S2的断开，灯泡L2没有接通，电路中只有灯泡L1连入电路，则L1发光、L2不发光．故A错．B、只闭合S2时，由于S1在干路上，处于断开状态，电路没有形成通路，则灯泡都不亮，故B错．C、D、闭合S1、S2时，电流分两路分别流入L1、L2，L1、L2并联，则A2与L2串联，所以测L2电流．故C正确，D错．故选C．【点评】此题主要考查了对电路连接方式的分析，同时还考查了电流表的连接情况．10．将“6V 3W”和“3V 3W”的两只灯泡串联接入电路中，要使其中一盏灯正常发光，则加在电路两端的电压是（）A．3V B．6V C．7.5V D．9V【考点】电功率与电压、电流的关系；欧姆定律的应用．【分析】已知两灯泡的额定电压和额定功率，根据P=UI求出两灯的额定电流，再根据欧姆定律求出两灯泡的电阻；灯泡正常发光时的电流和额定电流相等，两灯串联后，正常发光的是电流较小的一个，再根据电阻的串联和欧姆定律求出电路两端的电压．【解答】解：根据P=UI可得，两灯泡的额定电流：I1===0.5A，I2===1A，根据欧姆定律可得，两灯泡的电阻分别为：R1===12Ω，R2===3Ω；串联电路中各处的电流相等，如果其中一灯泡正常发光，则电路中的电流I=I1=0.5A，串联电路中总电阻等于各分电阻之和，电路两端的电压：U=I（R1+R2）=0.5A×（12Ω+3Ω）=7.5V．故选C．【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的灵活应用，关键是根据串联电路的特点确定电路中的电流．11．如图所示的电路中，使两盏灯都有电流流过的操作是（）A．开关S1、S2、S3都闭合B．只闭合开关S2、S3C．只闭合开关S2 D．只闭合开关S1【考点】串联电路和并联电路的辨别．【分析】据题目的要求能看出，该题需要选出两灯都有电流的通过的选项即可，故据此分析，应特别注意短路情况的理解．【解答】解：A、开关S1、S2、S3都闭合时，电路发生短路，故不符合题意；B、只闭合开关S2、S3，L1发光，L2被短路，故不符合题意；C、只闭合开关S2，此时L1和L2串联，故两灯中都有电流通过，故符合题意；D、只闭合开关S1，只有灯L2工作，故不符合题意；故选C．【点评】本题考查了电路的连接特点．对于通过开关来改变电路连接方式的习题，一定要看清题目中电流的流经路径，应特别注意短路情况的分析．12．下列说法正确的是（）A．“炙手可热”表明机械能转化为内能B．“花香四溢”表明分子在做无规则运动C．制作保险丝要选用熔点较高、电阻大的材料D．家用电能表要安装在总开关之后【考点】分子的运动；热传递改变物体内能；家庭电路的连接；熔断器的作用及保险丝的选择方法．【分析】（1）改变物体内能的方式有两种：做功和热传递；做功改变物体内能的实质是能量的转化，热传递改变物体内能的实质是能量的转移；（2）分子是构成物质的基本微粒之一，分子永不停息地做无规则运动；（3）保险丝是利用电阻率大、熔点低的材料制成的，当电流过大时，产生较多的热量，从而熔断，对电路起到保护作用；（4）据家庭电路的构成可知，庭中的电能表应该安装在空气开关前面．【解答】解：A、“炙手可热”是能量的转移，因此是利用热传递改变物体内能的，故A错误；B、“花香四溢”，说明分子在做无规则的运动，属于扩散现象，故B正确；C、制作保险丝的材料熔点较低、电阻较大，这样才能在电流过大时及时熔断，故C错误；D、据家庭电路的构成可知，庭中的电能表应该安装在空气开关前面，故D错误．故选B．【点评】此题考查学生对改变内能两种途径的掌握、分子的运动、保险丝的特点的了解、电能表的安装，知识点较多，属于中等题．13．如图中的电路图和实物图相对应的是（）A．B．C．D．【考点】根据实物图画电路图．【分析】根据电流流向法先判断出两个灯泡的连接方式，再看开关的位置后，即可得出哪个图是正确的．【解答】解：电流从电源的正极出发，分别流经两个灯泡，一条经过灯泡L1后到达开关S1回到负极；另一条经过开关S2后，再经过另一个灯泡L2到达开关S1回到负极，所以两灯并联；开关S1控制干路，开关S2只控制灯泡L2，对应的电路图是D．故选D．【点评】本题考查了电路的识别能力，关键是根据电流流向法判断两灯泡的连接方式和开关的位置．14．如图所示电路，电阻R1=10Ω，闭合开关S，电流表A1的示数为0.3A，电流表A2的示数为0.5A．下列说法正确的是（）A．通过电阻R2的电流为0.5A B．电阻R2的阻值为15ΩC．电源电压为4.5V D．电阻R1消耗的电功率为3W【考点】电功率的计算；并联电路的电流规律；并联电路的电压规律；欧姆定律的应用．【分析】由电路图可知，两电阻并联，电流表A1测R1支路的电流，A2测干路电流；根据并联电路的电压特点和欧姆定律求出电源的电压，根据并联电路的电流特点求出通过R2的电流，再根据欧姆定律求出R2的阻值，根据P=UI求出电阻R1消耗的电功率．【解答】解：∵两电阻并联，∴电源的电压U=U2=U1=I1R1=0.3A×10Ω=3V；R2的电流I2=I﹣I1=0.5A﹣0.3A=0.2A，R2===15Ω；电阻R1消耗的电功率P1=U1I1=3V×0.3A=0.9W．故选B．【点评】本题考查了并联电路的特点和欧姆定律、电功率的计算，关键是电流表所测电路元件的判断．15．如图所示的实验装置中，三个相同的烧瓶A、B、C内部都盛有质量和初温均相等的液体，其中，A、B烧瓶中装的是水，C瓶中装的是煤油，A、B、C瓶中电阻丝的阻值分别为R A、R B、R C，且R A=R C＞R B．当合上开光S通电一段时间后（三个烧瓶中的液体均未达到沸腾），A、B、C瓶中温度计示数分别为T A、T B、T C．对三只温度计示数的判断，下列说法正确的是（均不计热损失，比热容C水＞C煤油）（）A．T A=T B＜T C B．T A=T C＞T B C．T C＞T A＞T B D．T A＞T B＞T C【考点】焦耳定律．【分析】根据Q=I2Rt和Q=cm△t进行分析，先比较AB温度计示数的关系；然后比较AC中温度计示数的关系，最后得出三者之间的关系．【解答】解：由Q=I2Rt可知，A、C中电阻丝产生的热量相同，B中产生的热量最少，由于AB中都为水，因此产生热量多的温度计升高的示数就大，故T A＞T B；由Q=cm△t可知，吸收的热量和质量都相同时，比热容越小，温度变化越快，因此煤油中温度计的示数大，故T C＞T A；综合分析可得：T C＞T A＞T B．故选C．【点评】本题考查了学生对焦耳定律、吸热公式的掌握和运用，判断出电热丝放热的多少是本题的关键．16．将规格都是“220V 100W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列说法正确的是（）A．三个用电器产生的热量一样多B．电风扇产生的热量最多C．电视机产生的热量最多D．电烙铁产生的热量最多【考点】电功的实质．【分析】分别接入220V的电路中，三个用电器都正常工作，实际功率相同（等于额定功率）、通电时间相同，根据W=Pt可知消耗的电能相同，通过分析三种用电器使用时的能量转化情况，找出产生热量最多的用电器．【解答】解：∵U=220V，∴三种用电器的实际功率：=100W；P=P额又∵W=Pt∴三种用电器消耗的电能相同；∵电视机将一部分电能转化为光能，电风扇中的电动机将电能大部分转化机械能，电烙铁将电能全部转化为内能．∴产生热量最多的是电烙铁．故选D．【点评】电流做功的实质：电流做功的过程就是消耗电能转化为其它形式能的过程，能分析三种用电器的能量转化是本题的关键．17．如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动过程中，下列说法正确的是（）A．电流表的示数变大B．电压表的示数变大C．电压表与电流表示数的比值不变D．电压表示数变大，电流表示数变小【考点】滑动变阻器的使用；串联电路的电流规律；欧姆定律的应用；电阻的串联．【分析】①首先分析电路图：定值电阻R与滑动变阻器串联，电流表测量的是整个电路中的电流，电压表并联在定值电阻两端，测量的是定值电阻两端的电压；②当滑动变阻器的滑片P向左移时，分析滑动变阻器接入电路中的阻值的变化，结合欧姆定律I=确定电流表示数的变化情况；③定值电阻R的阻值不变，可利用公式U=IR判断出定值电阻R两端电压的变化情况，即电压表示数的变化情况；④首先要明确电压表与电流表示数的比值的含义，从而可以判断出电压表与电流表示数比值的变化．【解答】解：定值电阻R与滑动变阻器串联，电流表串联在电路中，电压表并联在定值电阻两端；①滑动变阻器的滑片P向左移动时，滑动变阻器接入电路的阻值变大，即总电阻变大，由欧姆定律I=可知，电路中的电流变小，即电流表的示数变小；②定值电阻的阻值不变，而电路中的电流变小，由公式U=IR可知，定值电阻两端的电压变小，即电压表的示数变小；③电流表测量的是整个电路中的电流，电压表测量的是定值电阻两端的电压，所以电压表与电流表示数的比值为定值电阻的阻值，而定值电阻的阻值不变，所以电压表与电流表示数的比值不变．故A、B、D不符合题意；C符合题意．故选C．【点评】本题考查欧姆定律公式及其变形的灵活运用，难点是判断滑动变阻器滑片移动过程中电路电阻的变化，要知道串联电路电流和电阻的规律．18．在如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，不变的是（）A．电流表A示数与电流表A1示数的差值B．电压表V示数与电流表A示数的比值C．电压表V示数与电流表A示数的乘积D．电压表V示数与电流表A1示数的乘积【考点】电路的动态分析．【分析】由图可知R1和R2并联，电压表测量并联支路（电源电压）电压，电流表A1测R1支路的电流，A 测干路电流；根据电源的电压判断电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知通过R1电流的变化；根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知该支路电流的变化，利用并联电路的电流特点可知干路电流的变化以及两电流表差值之间的关系，利用欧姆定律得出电压表V示数与电流表A1示数的比值变化，并得到电压表V与A表、A1表示数乘积的变化．【解答】解：由电路图可知，R1和R2并联，电压表测量并联支路（电源电压）电压，电流表A1测R1支路的电流，A测干路电流；电源的电压不变，电压表的示数不变；并联电路中各支路独立工作、互不影响，所以滑片移动时，通过R1的电路不变，即电流表A1的示数不变；当滑动变阻器的滑片P向右移动时，接入电路中的电阻变大，由I=，且并联电路中各支路两端的电压相等，所以通过滑动变阻器R2支路的电流变小，。

2019-2020学年山东省泰安市九年级（上）期末物理试卷一、选择题（本题共15题，共30分．以下每题各只有一个正确答案，选对得2分；多选、错选均不得分；把正确答案的序号用铅笔涂在答题卡的规定位置）1．（2分）下列说法最接近实际情况的是（）A．家用空调工作一晚消耗约100kW•h电能B．工厂用的动力电的电压是220VC．家中电冰箱的电流约为1AD．教室内一盏日光灯的功率约为400W2．（2分）下列有关电现象的说法中正确的是（）A．验电器的工作原理是同种电荷互相排斥B．摩擦起电是利用摩擦的方式创造电荷C．电荷的移动形成电流D．与丝绸摩擦过的玻璃棒带负电荷3．（2分）某同学设计了道路井盖移动报警电路。

当井盖没有被移动，井盖开关S闭合，警示灯L不亮；当井盖被移动，井盖开关S断开，警示灯L发光，R0为保护电阻。

图中符合设计要求的电路图是（）A．B．C．D．4．（2分）图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分。

当它在磁场中按箭头方向运动时，能产生感应电流的是（）A．B．C．D．5．（2分）如图所示，A、B为两盏白炽灯，A灯型号是“110V 25W”，B灯型号是“110V 100W”，R是一个未知电阻。

若把它们接到电压为220V的电路上，下面四种接法中可能让两盏灯都正常发光的电路是（）A．B．C．D．6．（2分）如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线。

此时，丁站在地面上用手去拉丙。

则（）A．甲、乙都会触电B．甲、丙都会触电C．乙、丁都会触电D．丙、丁都会触电7．（2分）如图所示的电路中，电源电压恒定不变，已知R1＝3R2，当S和S1闭合、S2断开时，电压表和电流表的示数分别为U1和I1；当S1断开、S和S2闭合时，电压表和电流表的示数分别为U2和I2，则U1：U2、I1：I2分别是（）A．1：1、4：3B．1：2、1：3C．1：1、1：4D．1：4、1：18．（2分）如图所示电路，闭合开关，甲乙两灯均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小到几乎为零，造成此现象的原因可能是（）A．甲灯短路B．乙灯短路C．甲灯断路D．乙灯断路9．（2分）下列实例中与“水的比热容较大”这一特性无关的是（）A．让热水流过散热器供暖B．用循环水冷却汽车发动机C．沿海地区昼夜温差较小D．夏天在房间内洒水降温10．（2分）如图所示，电源电压不变，闭合开关S后，滑动变阻器的滑片P自中点向b端移动的过程中，下列关于电表示数变化情况判断正确的是（）A．电流表A1变小，A2变小，电压表V不变B．电流表A1变小，A2不变，电压表V不变C．电流表A1变小，A2变小，电压表V变大D．电流表A1不变，A2变大，电压表V变小11．（2分）“生活处处有物理”。

2019-2020学年山东省泰安市泰山区九年级（上）期末物理试卷（五四学制）一、选择题（每题3分共45分．以下每题各只有一个正确答案选对得3分；把正确答案的序号用铅笔涂在答题卡的规定位置）1．（3分）下列现象中能说明分子热运动的是（）A．烧废纸时看到烟雾在空中弥漫B．大雪纷飞C．走到花园闻到花香D．尘土飞扬2．（3分）下列事例中，由于热传递改变物体内能的是（）A．弯折铁丝，铁丝会发热B．夏天双手捂住冰袋感觉凉爽C．冬天两手相互摩擦感到暖和D．用锯条锯断木头时，锯条会发热3．（3分）如图反映了一台机器正常工作时能量流向情况，下列说法错误的是（）A．该机器的机械效率为75%B．该图说明了能量可以发生转移C．该图说明了能量可以发生转化D．该机器遵循能量守恒定律4．（3分）在人类科学史上，通过大量实验首先确定了电流产生的热量跟电流电阻和通电时间关系的是下列哪位科学家（）A．安培B．伏特C．欧姆D．焦耳5．（3分）下列用电器中，利用电流热效应工作的是（）A．计算器B．电热水壶C．收音机D．电冰箱6．（3分）生活中经常对一些物理量进行估测，下列数值中接近实际情况的是（）A．家用台灯灯丝中的电流约为0.2AB．电视机的额定功率约为1000WC．对人体的安全电压不高于36VD．我国家庭用电的频率为50Hz7．（3分）如图所示的电路中，闭合开关时，下列说法正确的是（）A．两个灯泡串联B．开关只能控制灯L1C．电流表测的是灯泡L1的电流D．电流方向从电流表到开关8．（3分）在“探究电流与电阻的关系”的实验中，下列说法中（）①实验中采用的主要科学研究方法是“控制变量法”②滑动变阻器的作用是在多次测量过程中，保持这段导体两端电压值不变③换用不同的定值电阻得到多组数据是为了“减小实验误差”④经过测量得出的结论是电压相等时，这段导体的电阻与通过的电流成反比A．只有①②正确B．只有①②③正确C．只有②③④正确D．①②③④都正确9．（3分）楼道里的“声控灯”白天灯不亮，晚上有人走动发出声音时，灯自动亮起来，一分钟后，若再无声音就自动断开。

2018-2019学年山东省泰安市泰山区九年级（上）期末物理试卷一、单选题（本大题共15小题，共45.0分）1.下列运动不属于机械运动的是A. 人从小到大身高变化B. 猎豹正在飞奔C. 蜗牛正在缓慢爬行D. 地壳运动使珠峰高度变化【答案】A【解析】解：A、人从小到大身高变化，是生理变化，不属于机械运动，故A符合题意；B、猎豹正在飞奔，猎豹相对地面的位置发生了变化，属于机械运动，故B不合题意；C、蜗牛正在缓慢爬行，蜗牛相对地面的位置发生了变化，属于机械运动，故C不合题意；D、地壳运动使珠峰高度变化，珠峰相对地面的位置发生了变化，属于机械运动，故D不合题意；故选：A。

在物理学中，把物体位置的变化叫做机械运动。

本题考查学生对机械运动概念的掌握，把握住机械运动指物体位置的变化是解题的关键，属于基础知识的考查。

2.对物理量的估测，是一种良好的学习习惯，也是学好物理的基本功之一。

下列物理接近实际的是A. 现在你所在考场温度约B. 你所用的新2B铅笔长度约180mmC. 你的物理课本的质量约2kgD. 你步行的速度约是【答案】B【解析】解：A、人体正常体温在左右，考场内温度一般不高于，更不可能达到，故A不符合实际；B、中学生伸开手掌，大拇指指尖到中指指尖的距离大约18cm，新2B铅笔长度与此差不多，在左右，故B符合实际；C、一个苹果的质量约为200g，物理课本的质量与此差不多，在左右，故C不符合实际；D、中学生正常步行的速度在左右，故D不符合实际。

故选：B。

不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个。

物理与社会生活联系紧密，多了解一些生活中的常见量的值可帮助我们更好地学好物理，同时也能让物理更好地为生活服务。

3.沿同一条直线向同一方向运动的物体A、B，运动时相对同一参考点O的距离s随时间t变化的图象如图。

下列说法正确的是A. 物体甲的速度比物体乙的速度小B. 物体乙的运动速度为C. 物体乙在2s内所走的路程为20mD. 当时，物体甲、乙之间的距离为20m。
