ASM焊线机操作指导书

文件编号WI-P-016 生效日期2010-01-20文件名称ASM焊线机操作指导书与保养规范文件版次A/0页码第 1 页，共 6 页1目的：规范生产作业，提高生产效率及产品品质.2范围：焊线站操作人员.3职责3.1设备部：制定及修改此作业指导书.3.2生产部：按照此作业指导书作业.3.3品质部：监督生产作业是否按作业指导书之要求作业.4参考文件《ihawk自动焊线机操作指导书》《ihawk自动焊线机保养手册》5作业内容5.1开机与机台运行5.1.1打开机台后面气压开关，用手把焊头移动到压板的中心位置，按下机台前面绿色开关按钮ON键，机台启动，此时机台各部分进行复位动作.5.1.2机台各部分动作完成后显示器上面显示BQM的校正信息，按Stop看BQM第二点的校正信息，再按Stop键退出，等待热板升到设定的温度，开机完毕.5.1.3装支架：将固有晶片的支架按同一方向摆放在料盒中放在进料电梯上，再拿一个空料盒放在出料电梯上，检查焊接温度是否达到指定要求。

核对已烘烤过的材料，检查产品型号及前段作业情况，核对流程单时，发现有未签名或未记录的材料退回前段，不得出现记录不全而继续作业情况.5.1.4装金线，揭开Wire Spool面盖，然后把金线装在滚轮上，线头（绿色）应从顺时针方向送出，线尾（红色）应接到滚轮前面的接地端子上.5.1.5把金线绕过Tensional Bar（线盘）下面，把金线的前端拉直并按THREAD WIRE打开Air TensionerA（真空拉紧器）之吸气把金线穿过去.5.1.6按Wclamp键打开线夹并用夹子把金线穿过线夹且把金线拉到焊针前下方（先不用穿过焊针），然后先关闭线夹用镊子拉直金线并将其切断.5.1.7用镊子在焊针上方把金线夹紧，然后按Wclamp键打开线夹，把金线拉起穿过焊针孔直至从焊嘴露出来，松开Wclamp把线夹关上再松开镊子.5.1.8按一下Dmmybd键，然后把焊头移到PCB位置，再按4把金线切断，用镊子将PCB上的金线夹掉，装线完成.5.1.9测量焊针高度：按Inx键出现Sure to index LF?再按A键将材料送到焊线区，进入主菜单parameter再进入Reference Parameter测量PCB（Lead）和晶片（Die）和高度.5.1.10在Auto菜单中选择 1 start single bond 按Enter搜索PR，等搜索完PR停下来时按1焊一根线看是否正常，按0开始自动焊线作业.5.2型号更换与编程5.2.1调程序5.2.1.1选择菜单1MAIN→9 Disk utilities→0Hurd Disk program→1 load Bondprogram 选择相应的程序，出现sure to load program?按A确定，出现sure toload WH date ?后按B确定，出现Change Top plate W-Clamp,,stop to about后换上相对应的底板与压板后按Enter.5.2.1.2删除原有程序：进入菜单Teach→Delete Pragram把原来的程序删除掉.5.2.2编写程序5.2.2.1进入Teach→Teach Program教读一个新程序1）教读手动对点：在TeachAligmment菜单输入2（只有 1 Die 时）并按Enter编写手动对点Lead（支架）和Die（晶片）两个点；先对支架：把光标移到右起第一行最上面一个点确定，再移至该行最下面一个点确定。

1目的：规范生产作业，提高生产效率及产品品质.2范围：焊线站操作人员.3职责3.1设备部：制定及修改此作业指导书.3.2生产部：按照此作业指导书作业.3.3品质部：监督生产作业是否按作业指导书之要求作业.4参考文件《ihawk自动焊线机操作指导书》《ihawk自动焊线机保养手册》5作业内容5.1开机与机台运行5.1.1打开机台后面气压开关，用手把焊头移动到压板的中心位置，按下机台前面绿色开关按钮ON键，机台启动，此时机台各部分进行复位动作.5.1.2机台各部分动作完成后显示器上面显示BQM的校正信息，按Stop看BQM第二点的校正信息，再按Stop键退出，等待热板升到设定的温度，开机完毕.5.1.3装支架：将固有晶片的支架按同一方向摆放在料盒中放在进料电梯上，再拿一个空料盒放在出料电梯上，检查焊接温度是否达到指定要求。

核对已烘烤过的材料，检查产品型号及前段作业情况，核对流程单时，发现有未签名或未记录的材料退回前段，不得出现记录不全而继续作业情况.5.1.4装金线，揭开Wire Spool面盖，然后把金线装在滚轮上，线头（绿色）应从顺时针方向送出，线尾（红色）应接到滚轮前面的接地端子上.5.1.5把金线绕过Tensional Bar（线盘）下面，把金线的前端拉直并按THREAD WIRE打开Air TensionerA（真空拉紧器）之吸气把金线穿过去.5.1.6按Wclamp键打开线夹并用夹子把金线穿过线夹且把金线拉到焊针前下方（先不用穿过焊针），然后先关闭线夹用镊子拉直金线并将其切断.5.1.7用镊子在焊针上方把金线夹紧，然后按Wclamp键打开线夹，把金线拉起穿过焊针孔直至从焊嘴露出来，松开Wclamp把线夹关上再松开镊子.5.1.8按一下Dmmybd键，然后把焊头移到PCB位置，再按4把金线切断，用镊子将PCB上的金线夹掉，装线完成.5.1.9测量焊针高度：按Inx键出现Sure to index LF?再按A键将材料送到焊线区，进入主菜单parameter再进入Reference Parameter测量PCB（Lead）和晶片（Die）和高度.5.1.10在Auto菜单中选择1 start single bond 按Enter搜索PR，等搜索完PR停下来时按1焊一根线看是否正常，按0开始自动焊线作业.5.2型号更换与编程5.2.1调程序5.2.1.1选择菜单1MAIN→9 Disk utilities→0Hurd Disk program→1 load Bondprogram 选择相应的程序，出现sure to load program?按A确定，出现sure toload WH date ?后按B确定，出现Change Top plate W-Clamp……stop to about后换上相对应的底板与压板后按Enter.5.2.1.2删除原有程序：进入菜单Teach→Delete Pragram把原来的程序删除掉.5.2.2编写程序5.2.2.1进入Teach→Teach Program教读一个新程序1）教读手动对点：在TeachAligmment菜单输入2（只有1 Die 时）并按Enter编写手动对点Lead（支架）和Die（晶片）两个点；先对支架：把光标移到右起第一行最上面一个点确定，再移至该行最下面一个点确定。

1. 检查齿轮及风扇。

2. 检查PROFILE 。

1) 预热温度90℃到110℃的时间： 30±10秒1) 作业前检查 REFLOW 工作条件。

( 测定PROFILE)2) 型号变更时测定PROFILE 。

3) PROFILE 数据用文件形式保管。

3. 检查热线及耐热胶带。

4) SOLDER CON'SPEED: 设置为0.85-1.4m/Min4. 检测器充电壮态, 检测PCB 接触状态。

5. 检查各部位数据。

6. 检查各部位POFILE 及线圈数值。

2)锡锅温度上升至200℃到下降到200℃的时间：12-18sec日期变 更 内 容确 认311.01.21预热温度由70-120℃变更为90-110℃2万用表FLK 17B数量1PROFILER UI35111/文件编号WI－全工程工程名崔英晶REV00MODE ASM 全工程工程编号批准技术检讨品质确认生产确认/NO.品 名规 格/制定者ASM1/制作/ 作 业 指 导 书裁决日期使用元件，检测器，工具♠检查项目♠asm 焊接不良对策♠管理事项※焊锡不同，设置温度随之改变。

修正内容1.助焊剂比重的影响：*助焊剂的比重大，残留在基板上的量增加；*助焊剂本身的固含量多，防碍焊锡的流动，引起漏点；*良好的焊接一定量以上的助焊剂固含量是必需的，为防止漏点，应是用可焊性好的适量的助焊剂。

相反若有多余的部分就会产生反作用，并有最佳比重范围。

2.预热温度的影响：*为充分发挥助焊剂的作用基于元器件的耐热可靠性，预热温度的最大值的选择。

*因助焊剂具有劣化温度，设定时以其非劣化范围内最高温度最佳。

(在焊接面上温度达到60摄氏度以上时，即使除去氧化膜也会被二次氧化）3.传送带速度的影响：*防止连焊—根据传送带速度与焊锡流速，存在相应的关系，合适速度的条件下，发生连焊的情况几率变小。

*防止漏点—在焊锡中浸渍的时间越长越好（即传送带速度慢）。

（传送带速度过慢，有时助焊剂会流走，引起焊接不良，所以必须调整浸渍时间—走板速度）4.喷流高度、喷嘴预基板的距离的影响：*喷流高度是受喷嘴与基板的距离控制的，距离大喷流必需高、反之喷流高度较小。

文件编号：WI- 版次：A/0编制日期：2012-6-22一、目的本规程适用于指导操作者正确操作和使用ASM焊线设备。

二、适用范围本规程适用于指导本公司生产车间ASM焊线设备安全操作。

三、操作规程文件编号：WI- 版次：A/0编制日期：2012-6-221、开机前的准备：1）检查轨道上是否有材料阻塞，如有发现，要清除干净；2）检查BOND HAND是否在中心位置上，如果没有，移动到中心位置。

2、开机时的要求：1)打开气、电源(气压4-6Kg/c㎡，电压220VAC)；2)依次打开主电源、显示器开关；3)机台自检完成后(约2分钟)，自动进入待机状态。

3、开机后具体操作步骤3.1安装金丝3.1.1 将金丝装入滚轴上，金丝环缺口一端朝外，用镊子夹起金丝尾端，并接在接地装置杆上，(注：金丝绿贴纸一端为首端，红/蓝的为尾端，具体依其包装标示)；3.1.2 用镊子夹起金丝首端，按穿线路径穿线，（注：不良的路径可能影响Looping或烧球）。

3.2.上料3.2.1 将已固好晶的半成品放置于料盒内（注：放时支架大杯方向朝右)，将有支架的料盒放置于进料盒升降台定位槽内；3.2.2 将空的料盒放置于出料文件编号：WI- 版次：A/0编制日期：2012-6-223.3.轨道调整3.3.1 轨道高度调整：进入 MAIN ——6.WH MENU——0.Setup lead Frame——3.DeviceHeight——A. 利用上下箭头设定轨道高度，以压板刚好压在杯沿下为准(数字越高则轨道越往下降、数字越低则轨道越往上升，02 支架一般为 2500 左右，04 支架一般为 3600左右)————Stop。

注意，调整前一定要清除轨道，调整后需上一条支架进行微调。

3.3.2 轨道微调步骤：MAIN――6.WH MENU――5.Device Dependent offset――1. Adjust――9. Track――A （通过 CCD看高度至压板正好压在碗杯下边缘，调整时应先用上下键打开压板，再用左右键调整高度。

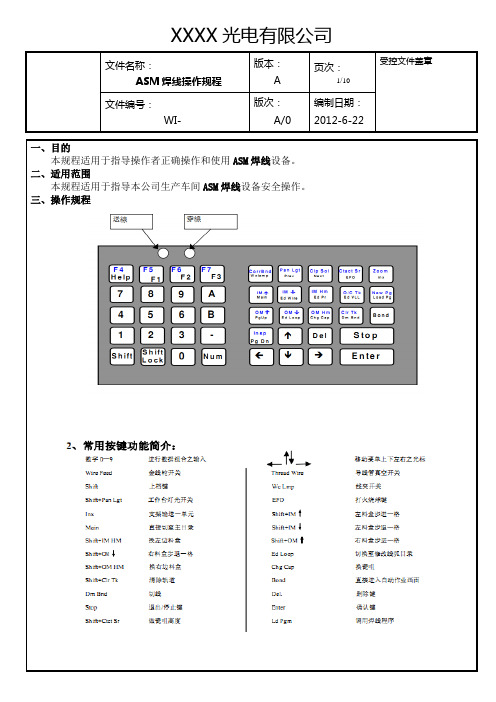

焊线机培训打开线夹烧球步进支架更换左料盒更换右料盒一、基本操作：1、穿线：用镊子镊住长约1.5厘米的金线，左手按“线夹打开”键，将金线穿过瓷嘴，能看到金线从瓷嘴尖部穿出，再用镊子将瓷嘴尖部的金线拉出约0.3厘米后向右弯，同时看瓷嘴上端的金线是否在线夹内，如不在，用镊子将金线镊到线夹内2、烧球A：在正常焊线时，在AUTO BOND菜单下，按4出现“Choose a pt Press Key 4 ”提示，通过移动操作球将十字线移到支架管腿平台处，再按下4进行自动烧球B：如机器还没调好，轨道下还没有支架，可按穿线的方式将金线穿出瓷嘴尖一点点（能看到伸出瓷嘴尖即可），按“烧球”键进行人工烧球3、步进支架：按“步进支架”键，将左料盒内的支架步进一根进入焊线区域（如按下“步进支架”键后，出现Sure to index LF提示，则需要再按下“A”键）4、步进、更换料盒：更换左右料盒，可左手按“Shift”，右手按“IM Hm”更换左边料盒，（右手按“OMHm“则是更换右料盒）。

左手按“Shift”，右手按“IM ”则是将左料盒向前移一格，左手按“Shift”，右手按“IM ”则是将左料盒向前移一格；左手按“Shift”，右手按“OM ”则是将料盒向后退一格，左手按“Shift”，右手按“OM ”则是将左料盒向后退一格二、编程：1、换压板：按不同的支架更换不同的压板（压板分2pin 、3Φ3pin 、5Φ3pin三种），一般两条腿支架用2pin压板，2009支架用5Φ3pin压板，其它三条支架用3Φ3pin压板2、调轨道高度：进6.WH Menu中，选5.Sevice 中的2.Device Offset 中的1.Adjust，对Track进行调整，确保支架碗杯底部略高于压板3、调步进：步进一根支架，进6.WH Menu中的3.Fine Adjust 中1.Adjust Indexer Offset，用上下键打开或关闭压板，左右键向左或向右移动支架，使支架腕杯底部与管腿分别压在压板的两个压爪上4、找参考点：步进调好后，步进一根支架在轨道，进入2.TEACH菜单中选将当前程焊线程序删除，然后进入4. Edit Program中的1. Teach Alignment，按提示分别选压板所压的7颗支架的第6颗支架管腿和第1颗支架管腿（从右向左数）作为管腿参考点，同时再选第1颗晶片作为晶片参考点（注意：选管腿时可将管腿移到十字线的左上、左下、右上、右下都可以，而选晶片时必须将十字线对准晶片PAD中心）5、做PR：从刚才选定参考点的菜单退出，进入1.Teach 1st PR菜单中0.Load PR Pattern，分别按提示对管腿和晶片做PR，其中管腿PR采用黑白模式（Binay），晶片PR采用灰度模式（Gray Level）6、写线：退出PR菜单，进入9.Auto Teach Wire，将4.PR Support Mode改为None，移动操纵球，将十字线对准晶片PAD中心，按“ENTER”移动操纵球，再将十字线对准管腿中心按ENTER7、修改焊线模式：退出写线菜单，进入Teach菜单中的2.Step&Repeat，将None改为HybRev(HybRev为先找一遍晶片再焊线，如改为Ahead则为边找边焊)，按提示移动到支架最右边管腿，可将管腿移到十字线左上，按“ENTER”，再按提示移到右边第二个管腿（位置与第一个相同），按“ENTER”，此时机器会自动转到第七颗，移动使其与第一个管腿所对的位置相同。

一．目的：保证设备的正确操作和产品质量二．范围：自动焊线作业三．适用设备：自动焊线机（ASM IHawkXtreme）四．开机：4.1.打开气、电源(气压4-6Kg/c㎡，电压220VAC)；4.2.依次打开主电源、显示器开关；4.3.机台自检完成后(约2分钟)，自动进入待机状态。

五．机台调校：5.1.安装金丝5.1.1 将金丝装入滚轴上，金丝环缺口一端朝外，用镊子夹起金丝尾端，并接在接地装置杆上，(注：金丝绿贴纸一端为首端，红/蓝的为尾端，具体依其包装标示)；5.1.2 用镊子夹起金丝首端，按穿线路径穿线，（注：不良的路径可能影响Looping或烧球）。

5.2.上料5.2.1 将已固好晶的半成品放置于料盒内（注：放时支架缺口方向朝右)，将有支架的料盒放置于进料盒升降台定位槽内；5.2.2 将空的料盒放置于出料盒升降台定位槽内。

5.3.轨道调整5.3.1 选择PROGRAM→MHS参数设定→LF/料盒，选择材料框架材料偏移量，分别调整XYZ，轨道宽度，中心线位置；5.4.步进调整5.4.1 选择PROGRAM→MHS参数设定→LF单元偏移量设定；5.4.2 按下此项，机台会自动送一条LF进入轨道，按左右键可调整LF的左右位置，左右位置以压板压爪分开压住LF为准。

5.5.教读程序5.5.1 按INX键，送入一条待焊半成品；5.5.2 进入PROGRAM→程序管理→选择删除焊线程序；点击“开始”，机台提示：“Are you sure To delete Bond Program? ”选择OK→Program cleared，点击continue完成；5.5.3 进入PROGRAM→MHS(WH)校准→热压板及XYtable工作范围设定→点击“开始”，机台提示：“Are you sure to install window clamp? ”点击“Cantinue”,移动XYtable到左上角位置，点击“开始”，再移动XYtable到右下角位置，点击“开始”，机台提示：“Bond Areasetup successful! ”，点击OK确认完成；5.5.4 进入PROGRAM→设定新的焊线程序→编辑主焊线程序，做二焊点管脚校准点→移动XYtable到右上角第一颗材料，找到管脚的位置，调整灯光，按鼠标右键确认，机台提示：“Load Manual alignment successful!”点击“Cantinue”确认，移动XYtable到右下角最后一颗材料，以相同的方法做出第二点位置；做一焊点校准点→调整图象框（兰色）→调整灯光→点击鼠标右键确认，机台提示：“Load PR alignment suuessful PR Quality Grade:AAAA”，以相同步骤做完第二个校准点，机台自动进入芯片校准点→选择芯片数目，点击下一个，选择芯片焊点中心位置，调整好灯光→电击鼠标右键载入第一个点，以同样的步骤做完第二个焊点，调整灯光及合适的搜索框、图象框（兰色为搜索框、绿色为图象框）依次做完两个PR按下一个进入设定焊线→把设定编辑模式改为：“Wire”，依照制造规格书编辑焊线位置，编辑完成后按下一个进入测高模式，电击右键依次测完Lead/Die，程序编辑完成；5.5.5 编辑程序单元排列方式；进入PROGRAM→程序单元排列方式，类型→Hybrid Reverse Matrix→输入排列号，点击“开始”，依照图形确认材料位置，电击“NEXT”完成5.5.6 测高：选择PROGRAM→编辑焊线程序→测高/BTO/USG/PR/EFO设定→测高，选择焊线高度测量，找到芯片及LF测高位置测高；5.5.8 产品的焊线(BSOB/BBOS），选择焊线参数、线弧设定→进入→PROGRAM→焊线参数→参数设置→设定BSOB/BBOS焊线控制，把Singe改为All,在改N为S (注：BBOS先焊一条线，再第二焊点上面焊一个球；BSOB先焊一个球再焊，第二焊点焊在球上）。

The world is like a mirror: Frown at itand it frowns at you; smile, and it smiles too.简单易用轻享办公（页眉可删）ASM焊线机操作指导书1 目的：规范生产作业，提高生产效率及产品品质.2 范围：SMD焊线站操作人员.3 职责3.1 设备部：制定及修改此作业指导书.3.2 生产部：按照此作业指导书作业.3.3 品质部：监督生产作业是否按作业指导书之要求作业.4 参考文件《ihawk自动焊线机操作指导书》《ihawk自动焊线机保养手册》5 作业内容5.1 开机与机台运行5.1.1 打开机台后面气压开关，用手把焊头移动到压板的中心位置，按下机台前面绿色开关按钮ON键，机台启动，此时机台各部分进行复位动作.5.1.2 机台各部分动作完成后显示器上面显示BQM的校正信息，按Stop看BQM 第二点的校正信息，再按Stop键退出，等待热板升到设定的温度，开机完毕.5.1.3 装支架：将固有晶片的支架按同一方向摆放在料盒中放在进料电梯上，再拿一个空料盒放在出料电梯上，检查焊接温度是否达到指定要求。

核对已烘烤过的材料，检查产品型号及前段作业情况，核对流程单时，发现有未签名或未记录的材料退回前段，不得出现记录不全而继续作业情况.5.1.4 装金线，揭开Wire Spool面盖，然后把金线装在滚轮上，线头（绿色）应从顺时针方向送出，线尾（红色）应接到滚轮前面的接地端子上.5.1.5 把金线绕过Tensional Bar（线盘）下面，把金线的前端拉直并按THREAD WIRE打开Air TensionerA（真空拉紧器）之吸气把金线穿过去.5.1.6 按Wclamp键打开线夹并用夹子把金线穿过线夹且把金线拉到焊针前下方（先不用穿过焊针），然后先关闭线夹用镊子拉直金线并将其切断.5.1.7 用镊子在焊针上方把金线夹紧，然后按Wclamp键打开线夹，把金线拉起穿过焊针孔直至从焊嘴露出来，松开Wclamp把线夹关上再松开镊子.5.1.8 按一下Dmmybd键，然后把焊头移到PCB位置，再按4把金线切断，用镊子将PCB上的金线夹掉，装线完成.5.1.9 测量焊针高度：按Inx键出现Sure to index LF?再按A键将材料送到焊线区，进入主菜单parameter再进入Reference Parameter测量PCB（Lead）和晶片（Die）和高度.5.1.10在Auto菜单中选择1 start single bond 按Enter搜索PR，等搜索完PR停下来时按1焊一根线看是否正常，按0开始自动焊线作业.5.2 型号更换与编程5.2.1 调程序5.2.1.1 选择菜单1MAIN→9 Disk utilities→0Hurd Disk program→1 load Bond program 选择相应的程序，出现sure to load program?按A确定，出现sure to load WH date ?后按B确定，出现Change Top plate W-Clamp……stop to about后换上相对应的底板与压板后按Enter.5.2.1.2 删除原有程序：进入菜单Teach→Delete Pragram把原来的程序删除掉.5.2.2 编写程序5.2.2.1 进入Teach→Teach Program教读一个新程序1）教读手动对点：在Teach Aligmment菜单输入2（只有1 Die 时）并按Enter编写手动对点Lead（支架）和Die（晶片）两个点；先对支架：把光标移到右起第一行最上面一个点确定，再移至该行最下面一个点确定。

放线 穿线按钮 线夹开关左键 鼠标中键 、键盘功能介绍功能菜单的树型子菜单左键滚轮右键键YX）、在移动table时，速度不要过快，防止table撞到极限位置，造成损坏。

错 误 信 息 处 理1、真空错误：下图错误报警信息为真空错误，处理方法：a) ：观察pcb 有无变形的现象，如有变形现象通知当班技术员处理；b) ：观察pcb 背面及轨道上有没有杂物，导致pcb 板材与加热快贴合不紧；如有将其清除即可； c) ：机器本身气压不足导致，通知当班技术员处理。

2、 PR 错误处理方法。

2.1、 晶片PR 错误（第一点）。

下图为：晶片悬空导致晶片PR 搜索失败处理方法：a 、参考制程不良允许范围，判定此产品是否合格；如判定为不良品按0键跳过；b 、如判定为良品，则根据屏幕提示依次对准晶片参考点即可作业。

：机器真空不足。

请检查气压。

：如图所示：晶片PR错误提示。

2.2、pcb PR错误（第二点）。

下图为：第二焊点PR搜索失败.处理方法：根据屏幕提示依次对准PCB的第一个点和第二个点即可。

注意：a）、参考点一定要根据屏幕右上角的屏幕提示对准，杜绝第二点焊偏的现象。

b）、先看清楚报警信息（是第一点PR错误还是第二点PR错误）再进行操作，避免导致漏焊。

PCB根据屏幕对准参考点第一个参考点对准后点击确第二个参考点根据屏幕提示对准参考对准后点击确认3、断线下图为:断线报警信息断线提示信息3.1、穿线步骤穿线方法：a）、准备镊子，戴好指母套；b）、将金线扯直（不能有损伤及弯曲）放在整线器口处，按下整线器真空开关将金线吸至整线器下端；将金线扯直放在整线器口处，按下整线器真空开关金线被吸至整线器下端。

按下线夹开关，将线穿过瓷嘴瓷嘴，再烧球。

将残、废金线放入金线回收盒内4、瓷嘴寿命报警当瓷嘴的使用次数达到设置寿命，此数值显示红色，需通知当班技术员更换瓷嘴。

a）、瓷嘴达到设定使用次数后Capiliay计数报警，字体显示红色；需技术员更换新的瓷嘴，并在瓷嘴使用记录表上登记使用的开始时间至更换时间；b）、瓷嘴达到寿命后不可继续作业，必须先知会技术员，只有当技术员确定ok才可以作业；c）、瓷嘴寿命计算公式：如寿命是500k线条数，那么机器Capiliay limit设定为1500k。
