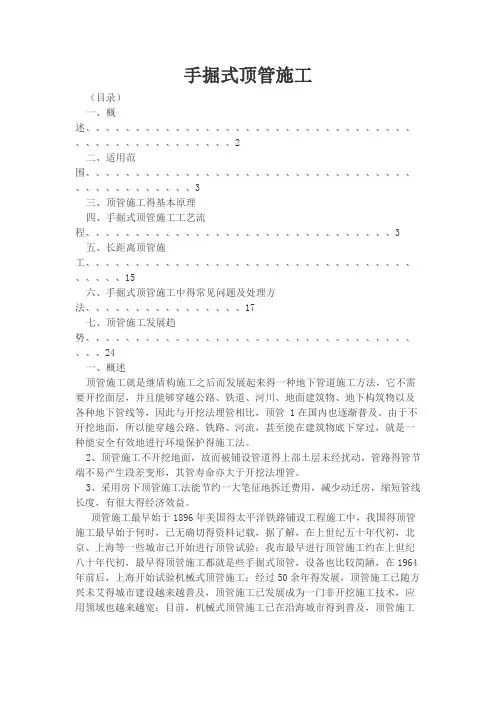

手掘式顶管施工（目录）一、概述、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、2二、适用范围、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、3三、顶管施工得基本原理四、手掘式顶管施工工艺流程、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、3五、长距离顶管施工、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、15六、手掘式顶管施工中得常见问题及处理方法、、、、、、、、、、、、、、、、17七、顶管施工发展趋势、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、24一、概述顶管施工就是继盾构施工之后而发展起来得一种地下管道施工方法，它不需要开挖面层，并且能够穿越公路、铁道、河川、地面建筑物、地下构筑物以及各种地下管线等，因此与开挖法埋管相比，顶管 1在国内也逐渐普及。
由于不开挖地面，所以能穿越公路、铁路、河流，甚至能在建筑物底下穿过，就是一种能安全有效地进行环境保护得施工法。
2、顶管施工不开挖地面，故而被铺设管道得上部土层未经扰动，管路得管节端不易产生段差变形，其管寿命亦大于开挖法埋管。
3、采用房下顶管施工法能节约一大笔征地拆迁费用，减少动迁房，缩短管线长度，有很大得经济效益。
顶管施工最早始于1896年美国得太平洋铁路铺设工程施工中，我国得顶管施工最早始于何时，已无确切得资料记载，据了解，在上世纪五十年代初，北京、上海等一些城市已开始进行顶管试验；我市最早进行顶管施工约在上世纪八十年代初，最早得顶管施工都就是些手掘式顶管，设备也比较简陋，在1964年前后，上海开始试验机械式顶管施工；经过50余年得发展，顶管施工已随方兴未艾得城市建设越来越普及，顶管施工已发展成为一门非开挖施工技术，应用领域也越来越宽；目前，机械式顶管施工已在沿海城市得到普及，顶管施工理论也日臻完善，但在德州市地区，手掘式顶管施工仍就是现今管道施工中普遍采用得施工方式。
谈手掘式顶管施工关键技术发表时间：2018-12-17T11:30:56.840Z 来源：《基层建设》2018年第31期作者：王亮1 王强2[导读] 摘要：手掘式作为顶管施工的一种方法，具有易掌握、好控制、成本低的特点，应用较为广泛。
1中国葛洲坝集团第三工程有限公司湖北宜昌 4430022黑龙江省水利水电勘测设计研究院黑龙江哈尔滨 150080摘要：手掘式作为顶管施工的一种方法，具有易掌握、好控制、成本低的特点，应用较为广泛。
本文详细阐述了手掘式顶管施工的洞门止水、管线测量以及触变泥浆减阻等关键技术的内容，供同类施工参考。
关键词：手掘式顶管；施工；关键技术1 手掘式顶管（人工土顶法）施工概述手掘式顶管施工的工具管是一种刃口敞口式工具管，进泥口大小根据土质情况确定，如遇顶含石块土层、强度较高的干土，基本上采用全敞口方式，用人工掘进先挖后顶、人工运土的施工方法，这种施工方法主要适用于无地下水并对地面沉降无严格要求的含石块土层、砂石土等，但不适用于含水量较高的土质。
工具管前端设计为斜面，其倾斜角度为70 º（见图），保证土体自身稳定性，有效地防止前方土体自身滑移。
工具管设计安装了注浆系统，可对管顶土方进行加固，防止塌方，减少后继顶力，且工具管比管材周边外径各大1.5cm以形成注触变泥浆需要的空隙。
管前保证足够的插入力切土顶进。
1.1 手掘式顶管（人工土顶法）施工的工作原理在一般正常的湿土，当工具管在顶力的作用下向前推进时，工具管正面的土体向压力较低的方向流动，从进泥口进入工具管，如遇强度较高的土质，必须先挖后顶，减少工具管正面阻力。
要实现上述过程，需要具备以下条件：（1）要有足够的覆盖层，工具管正面土体的最大被动土压力要大于土体挤入工具管的阻力，否则地面会隆起。
（2）工具管进泥口大小，要根据土质情况调整，否则工具管正面土体会自动流入工具管内或不会流入工具管内（先挖后顶）。
造成地面变形。
1.2 顶进速度控制顶进速度的控制过程中，应注意以下几点：（1）主顶启动时，必须检查千斤顶是否靠足，开始顶进和结束顶进之前速度不宜过快。

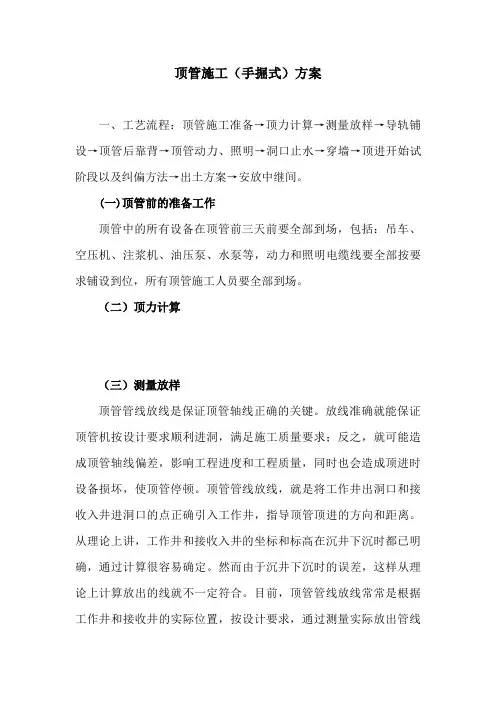

顶管施工（手掘式）方案一、工艺流程：顶管施工准备→顶力计算→测量放样→导轨铺设→顶管后靠背→顶管动力、照明→洞口止水→穿墙→顶进开始试阶段以及纠偏方法→出土方案→安放中继间。
(一)顶管前的准备工作顶管中的所有设备在顶管前三天前要全部到场，包括：吊车、空压机、注浆机、油压泵、水泵等，动力和照明电缆线要全部按要求铺设到位，所有顶管施工人员要全部到场。
（二）顶力计算（三）测量放样顶管管线放线是保证顶管轴线正确的关键。
放线准确就能保证顶管机按设计要求顺利进洞，满足施工质量要求；反之，就可能造成顶管轴线偏差，影响工程进度和工程质量，同时也会造成顶进时设备损坏，使顶管停顿。
顶管管线放线，就是将工作井出洞口和接收入井进洞口的点正确引入工作井，指导顶管顶进的方向和距离。
从理论上讲，工作井和接收入井的坐标和标高在沉井下沉时都已明确，通过计算很容易确定。
然而由于沉井下沉时的误差，这样从理论上计算放出的线就不一定符合。
目前，顶管管线放线常常是根据工作井和接收井的实际位置，按设计要求，通过测量实际放出管线位置。
具体如下：1、管线标高的测量使用水准仪测得工作井和接收入井洞底标高，根据标高高差和工作井与接收井距离算出坡度。
2、轴线测量的方法（1）通视条件下的测量使用引线法引工作井及接收井预留洞口中心至工作井的井壁。
置经纬仪于接收井中心A点，把花杆放在工作井预留洞中心井上口B点，作AB直线的延长线，并在工作井后部定出一点C。
保证C、A、B在一条轴线上，工作上B点、C点用铅丝将管线轴线拉出来，上吊两个垂球将管线轴线引至坑底B/、C/点用以确定管线顶进轴线。
C/点架设激光经纬仪，对准B/点，确定顶管顶轴线（2）在轴线定好后即可安装导轨以及后顶，先根据导轨本身的尺寸计算出导轨顶面至轴线的高差h，至水平仪于井下，在井四周做出4～6个临水点，保证轴线标高，安放导轨时可用线绳在相对的两个临水点拉出一条直线，使导轨顶轻触于线绳既可，然后根据轴线调整导轨轴线在竖直方向上于已知轴线的竖直投影线重合，导轨轴线方向调整好后再精调导轨的高程，最后支撑导轨至井壁上。

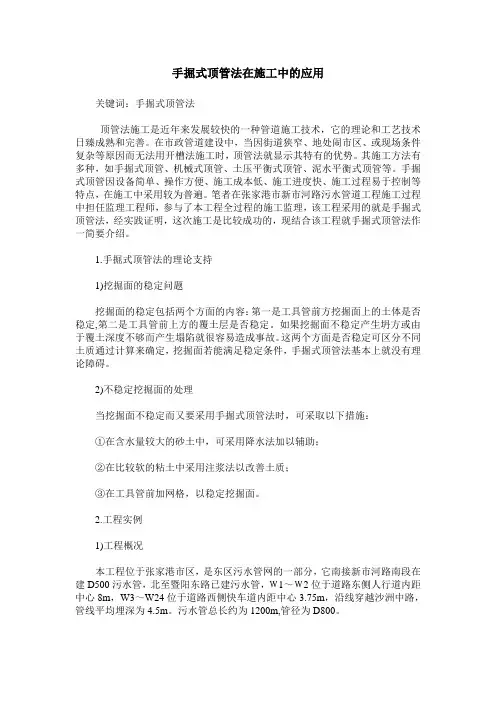

手掘式顶管法在施工中的应用关键词：手掘式顶管法顶管法施工是近年来发展较快的一种管道施工技术，它的理论和工艺技术日臻成熟和完善。
在市政管道建设中，当因街道狭窄、地处闹市区、或现场条件复杂等原因而无法用开槽法施工时，顶管法就显示其特有的优势。
其施工方法有多种，如手掘式顶管、机械式顶管、土压平衡式顶管、泥水平衡式顶管等。
手掘式顶管因设备简单、操作方便、施工成本低、施工进度快、施工过程易于控制等特点，在施工中采用较为普遍。
笔者在张家港市新市河路污水管道工程施工过程中担任监理工程师，参与了本工程全过程的施工监理，该工程采用的就是手掘式顶管法，经实践证明，这次施工是比较成功的，现结合该工程就手掘式顶管法作一简要介绍。
1.手掘式顶管法的理论支持1)挖掘面的稳定问题挖掘面的稳定包括两个方面的内容：第一是工具管前方挖掘面上的土体是否稳定,第二是工具管前上方的覆土层是否稳定。
如果挖掘面不稳定产生坍方或由于覆土深度不够而产生塌陷就很容易造成事故。
这两个方面是否稳定可区分不同土质通过计算来确定，挖掘面若能满足稳定条件，手掘式顶管法基本上就没有理论障碍。
2)不稳定挖掘面的处理当挖掘面不稳定而又要采用手掘式顶管法时，可采取以下措施：①在含水量较大的砂土中，可采用降水法加以辅助；②在比较软的粘土中采用注浆法以改善土质；③在工具管前加网格，以稳定挖掘面。
2.工程实例1)工程概况本工程位于张家港市区，是东区污水管网的一部分，它南接新市河路南段在建D500污水管，北至暨阳东路已建污水管，Ｗ1～Ｗ2位于道路东侧人行道内距中心8m，W3～W24位于道路西侧快车道内距中心3.75m，沿线穿越沙洲中路，管线平均埋深为4.5m。
污水管总长约为1200m,管径为D800。
2)地质资料该污水管道位于粉质粘土层中，土体呈黄褐色，较为紧密，能自立，承载力约为180kpa。
地下水主要为浅层粘性土中上层滞水和粉性土中的孔隙型微承压水。
3)方案的选择本工程地处交通要道，道路两侧商住楼密集，人为活动频繁，交通流量大，不可能封闭交通，也没有开槽法所需的工作面。
