阻抗测量技术阻抗测量技术是一种用于测量电网络中电流和电压之间关系（阻抗）的方法。
这种技术在许多领域都得到了广泛应用，包括医学、电力工程和电子设备制造等领域。
本文将分步骤阐述阻抗测量技术的原理、应用和常见的测量方法。
第一步，阻抗的概念。
阻抗是指电路中电流和电压之间的关系，它等于电压除以电流，通常用欧（Ω）作为单位。
阻抗的大小和相位可以描述电路中电流和电压之间的相对值及其在频域上的相对关系。
阻抗可以是实数或复数。
第二步，阻抗测量技术的原理。
阻抗测量技术通常使用V-I（电压-电流）信号测量电路的阻抗。
在V-I测量中，使用仪器对电路施加一定的电压或电流，然后测量在该电压或电流下电路中的电流或电压。
通过对电压和电流之间的关系进行分析，可以计算出电路的阻抗值。
第三步，阻抗测量技术的应用。
阻抗测量技术在医学、电力工程和电子设备制造等领域中被广泛应用。
在医学中，阻抗测量技术可以用于生物电阻抗测量、心电图诊断和体成分分析等方面。
在电力工程中，阻抗测量技术可用于配电网的短路分析和线路状态估计等方面。
在电子设备制造中，阻抗测量技术可以用于评估质量、监测飞行器和航空器的状况等。
第四步，阻抗测量技术的常用测量方法。
阻抗测量的方法包括四个主要步骤：施加电压或电流信号、测量响应信号、计算阻抗、形成输出。
阻抗测量技术的常用方法有恒流法、恒压法和相位灵敏放大器测量法等。
其中，恒流法和恒压法是最常用的两种方法，它们分别是在电路中施加恒定电流或电压，然后测量电路中的电压或电流来计算阻抗值。
总之，阻抗测量技术是一种非常实用的电学技术，它可以用于许多领域，从医学到电力工程和电子设备制造。
通过使用不同的测量方法和仪器，可以得到不同的阻抗测量结果。
虽然阻抗测量技术有一些限制和局限性，但它仍然是一个极其有用的技术，可以帮助科学家和工程师更好地了解和应用电学原理。
阻抗测量原理
阻抗测量是一种用于测试电路或设备阻抗（即电阻、电感和电容）的方法。
阻抗测量的原理是基于交流电信号在电路中的传输和响应。
以下是阻抗测量的基本原理：
1. 交流电信号：阻抗测量通常使用交流电信号，以便能够测量电路或设备对不同频率的信号的响应。
交流电信号是由正弦波组成的，并且其频率可以根据需要进行调整。
2. 激励电压：在阻抗测量中，需要在被测电路或设备上施加一个已知的交流电压。
这个电压可以通过信号发生器或其他电源产生。
3. 测试电流：被测电路或设备对施加的交流电压会产生响应，导致电流流动。
在测量中，需要测量通过电路或设备的电流大小。
4. 相位差测量：除了测量电流大小外，还需要测量电流和施加电压之间的相位差。
相位差可以提供关于阻抗性质的额外信息。
5. 计算阻抗：通过测量电流和电压以及计算它们之间的相位差，可以计算出电路或设备的阻抗值。
不同阻抗元素（电阻、电感和电容）对交流电信号的响应不同，因此通过测量可以确定它们的存在和值。
阻抗测量的原理是基于交流电信号的传输特性和电路响应的分析。
通过测量电流、电压和相位差等参数，可以计算出电路或
设备的阻抗值，从而了解其性质和特征。
这种测量方法在电子工程、电力系统和通信领域等具有广泛的应用。
阻抗测量技术
阻抗是指电路或器件对交流电流的抵抗程度，它是电路分析和设计中非常重要的参数之一。
阻抗可以用来描述电路中的电阻、电感和电容等元件的特性，因此在电子工程、通信工程、生物医学工程等领域都有广泛的应用。
阻抗测量技术是指利用测量仪器对电路或器件的阻抗进行测量和分析的技术。
阻抗测量技术包括直流阻抗测量、交流阻抗测量、频率响应分析、瞬态响应分析等多种方法。
直流阻抗测量是一种常用的阻抗测量方法，它主要利用电桥、万用表等测试设备对电路中的电阻进行测量。
直流阻抗测量适用于需要精确测量电路中电阻值的情况。
交流阻抗测量是一种更加复杂的阻抗测量方法，它可以用来测量电路中的电感和电容等元件的阻抗特性。
交流阻抗测量主要利用网络分析仪等仪器对电路中的阻抗参数进行测量。
频率响应分析是指利用信号发生器和示波器等设备对电路的频率响应进行测试和分析的技术。
频率响应分析可以用来测量电路中不同频率下的阻抗特性，对于需要对电路的频率响应进行优化的情况非常有用。
瞬态响应分析是指利用示波器等设备对电路在瞬间变化时的响应进行测试和分析的技术。
瞬态响应分析可以用来测量电路中的瞬态响应特性，对于需要对电路在瞬间变化时的响应进行优化的情况非常有用。
总之，阻抗测量技术是电路分析和设计中非常重要的部分，它可以帮助工程师更好地理解和设计电路，为各种领域的电子工程、通信工程、生物医学工程等技术的发展提供了重要的支持。

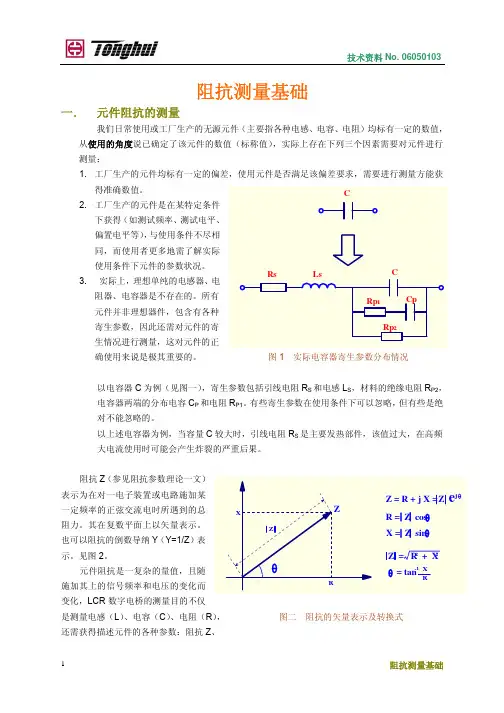

阻抗测量基础一． 元件阻抗的测量我们日常使用或工厂生产的无源元件（主要指各种电感、电容、电阻）均标有一定的数值，从使用的角度说已确定了该元件的数值（标称值），实际上存在下列三个因素需要对元件进行测量：电抗X 、导纳Y 、电导G 、电纳B 、损耗D 、品质因素Q 、相位角θ。
仪器测量时并不直接测量某单个参数，而是测量复阻抗，然后按照其相互关系转换成所需测量将式（3）代入式（2）得：Rs ErrEdutZx ×−=----------------------------------------------------（4）这里，Err ，Edut 均为矢量。
令10jV V Edut +=， 32jV V Err +=--------------------------------------------------------（5）将式（5）代入式（4）可得：s sR V V V V V V j R V V V V V V Zx 2222322130323120+−+++−=----------------------------------------------------（6） 比较式（6）与式（1）可得到：s x R V V V V V V R 22323120++−=--------------------------------------------------------------------------------（7） s x R V V V V V V X 22322130+−=----------------------------------------------------------------------------------（8） 式（7）与（8）即为所需的阻抗参数。
各类仪器测试电路的实际配置会有很大不同。
宽带高精度LCR 表和阻抗分析仪所使用的I-V 转换器包括复杂的null 检波器、相位检波器、积分器和矢量调制器，以保证在宽频率范围内的高精度。
