超高层住宅施工测量监测方案

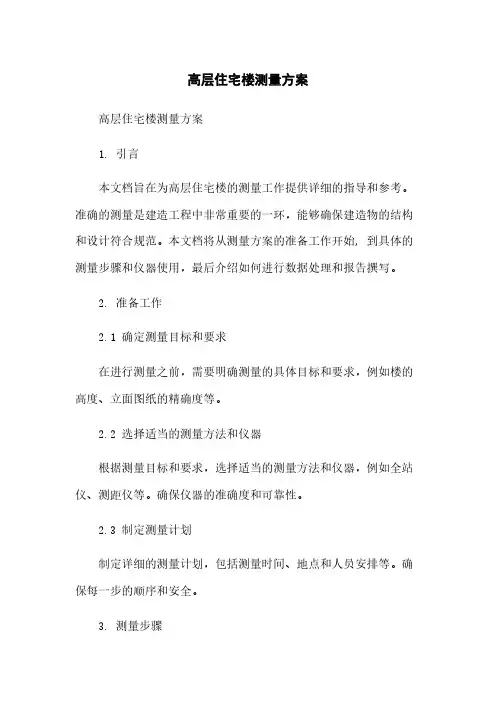

高层住宅楼测量方案高层住宅楼测量方案1. 引言本文档旨在为高层住宅楼的测量工作提供详细的指导和参考。

准确的测量是建造工程中非常重要的一环，能够确保建造物的结构和设计符合规范。

本文档将从测量方案的准备工作开始, 到具体的测量步骤和仪器使用，最后介绍如何进行数据处理和报告撰写。

2. 准备工作2.1 确定测量目标和要求在进行测量之前，需要明确测量的具体目标和要求，例如楼的高度、立面图纸的精确度等。

2.2 选择适当的测量方法和仪器根据测量目标和要求，选择适当的测量方法和仪器，例如全站仪、测距仪等。

确保仪器的准确度和可靠性。

2.3 制定测量计划制定详细的测量计划，包括测量时间、地点和人员安排等。

确保每一步的顺序和安全。

3. 测量步骤3.1 建立控制点在测量之前，需要在楼的周围建立一系列的控制点。

这些控制点将用于定位测量仪器和记录数据。

3.2 进行平面测量使用全站仪或者其他测量仪器，按照测量计划进行平面测量。

在测量过程中，要确保仪器的稳定和准确度。

3.3 进行立面测量根据建造物的外立面图纸，使用全站仪或者其他测量仪器进行立面测量。

准确记录建造物的高度、窗户位置等信息。

3.4 进行横断面测量根据建造物的横断面图纸，使用全站仪或者其他测量仪器进行横断面测量。

记录建造物的楼板高度、楼梯位置等信息。

4. 数据处理和报告撰写4.1 数据处理将测量数据导入计算机软件，进行数据处理和分析。

包括数据清洗、平差处理和结果分析等。

4.2 报告根据测量数据和分析结果，撰写详细的测量报告。

报告应包括测量目标、方法、仪器使用、结果分析等内容。

4.3 审核和交付对测量报告进行审核，确保报告准确无误。

最后将报告交付给相关的部门或者人员。

扩展内容：1. 本文档所涉及附件如下：- 测量计划表格- 测量数据记录表格- 测量仪器说明书2. 本文档所涉及的法律名词及注释：- 建造法规：指规范建造结构和设计的法律法规，包括建造法、建设工程质量管理条例等。

高层住宅施工测量施工方案一、概述高层住宅施工测量是建筑施工过程中必不可少的一环，其目的是保证施工质量和安全。

本文将详细介绍高层住宅施工测量的方案以及相关注意事项。

二、测量仪器和工具1. 高精度全站仪：用于进行地面控制点的测量和标定，确保施工测量的准确性。

2. 水平仪：用于水平测量，检查施工中的水平度。

3. 钢尺、直角尺、量具等：用于进行线框、尺寸等测量工作。

三、测量工作内容1. 基坑开挖测量：测量基坑开挖的位置、尺寸和坑底平整度，确保基坑符合设计要求。

2. 施工坐标控制测量：根据设计坐标系统，确定建筑物各个节点的位置，确保施工位置准确无误。

3. 楼板水平度测量：测量楼板的水平度，检查是否符合设计要求。

4. 竖直度测量：测量建筑物的竖直度，确保每层楼的垂直度达标。

5. 柱线测量：测量柱子的位置和尺寸，确保柱子符合设计要求。

6. 墙线测量：测量墙面的位置和尺寸，确保墙面平整度符合需求。

四、测量方案1. 测量前准备在进行施工测量前，需要做好以下准备工作：（1）确保仪器和工具的准确度和可靠性；（2）标定控制点，建立坐标系；（3）绘制施工图，并在图上标明测量的控制点和测量要求。

2. 测量流程（1）根据设计图纸确定基准点，并进行控制点标定；（2）依次进行基坑开挖测量、施工坐标控制测量、楼板水平度测量、竖直度测量、柱线测量和墙线测量；（3）记录每次测量结果，并进行数据处理；（4）及时与施工人员和设计人员沟通，解决测量中出现的问题。

3. 测量精度控制为确保施工测量的准确性，需注意以下问题：（1）仪器和工具的校准和保养；（2）控制点的准确标定；（3）测量过程中的人为误差的控制；（4）数据的处理和分析。

五、安全注意事项1. 在高空进行测量工作时，必须佩戴安全帽和安全带，确保人身安全。

2. 确保测量过程中的周围环境安全，防止发生意外。

3. 确保仪器和工具的使用安全，避免损坏或误伤他人。

4. 在测量施工过程中，及时与施工人员和其他相关人员进行沟通，确保工作的顺利进行。

高层住宅楼施工测量方案1.编制依据2.工程概况±0.000相当于绝对标高35.10m, 室内外高差0.3m。

3.施工准备3.1场地准备本工程施工时拆迁工作已基本结束, 现场地势基本平担, 定位测量施工前先进行场地平整、清除障碍物后并可进行施工定位放线工作。

3.2测量仪器准备根据本工程的规模、质量要求、施工进度确定所用的测量仪器, 所有测量器具必须经专业法定检测部门检验合格后方可使用。

使用时应严格遵照工程测量规范（GB50026－93）要求操作、保管及维护, 并设立测量设备台帐。

测量仪器配备一览表3.3 技术准备3.3.1实测组织1）本项目部特派专业测量人员成立测量小组, 根据北京市第一测绘分院提供的工程测量成果2004普测0668号测定的坐标点和高程控制点进行, 并按规定程序检查验收, 对实测组全体人员进行详细的图纸交底及方案交底, 明确分工, 所有实测的工作进度逐日安排, 由组长根据项目的总体进度计划进行安排。

2）测量人员及组成：测量负责人： 1名。

测量技术员： 2名。

测量员： 4名。

3.3.2 技术要求1、所有参加施工测量人员、验线人员必须持证上岗, 施工放线人员要固定, 不能随便更换, 如有特殊需要必须由现场技术负责人同意后负责调换, 以保证工程正常施工。

2、测量人员必须熟悉图纸, 了解设计意图, 学习测量规范, 充分掌握轴线、尺寸、标高和现场条件, 对各设计图纸的有关尺寸及测设数据应仔细校对, 必要时将图纸上主要尺寸摘抄于实测记录本上, 以便随时查找使用。

3、测量人员测量前必须到现场踏勘, 全面了解现场情况, 复核测量控制点及水准点, 保证测设工作的正常进行, 提前编制施工测量方案。

4、测量人员必须按照施工进度计划要求, 实测方案, 测设方法, 测设数据计算和绘制测设草图, 以此来保证工程各部位按图施工。

3.3.3实测原则1、认真学习执行国家法令, 政策与法规。

明确一切为工程服务, 按图施工, 质量第一的宗旨。

高层建筑工程施工测量方案及方法一、引言高层建筑工程施工测量是指在高层建筑施工过程中进行的各种测量工作，包括建筑物的基准测量、地形测量、建筑物的外观测量、结构尺寸测量、设备安装位置测量等。

准确的施工测量是高层建筑施工的重要保证，它直接影响到施工质量和工期。

二、施工测量方案1.建立测量基准建立测量基准是高层建筑施工测量的首要任务。

可以利用大地水准测量和全站仪测量等方法建立建筑物的基准点，并进行相应的测量标志物的设置。

在测量过程中，要注意合理布设测量控制点，确保施工过程中的测量数据的准确性和可靠性。

2.地形测量地形测量是高层建筑施工的前期准备工作，它可以提供施工场地的地势和地貌信息，为施工设计和施工方案提供依据。

地形测量可以采用导线测量、全站仪测量、激光测距仪等方法进行，测量数据可以通过计算机软件进行处理，得到详细的地形图和剖面图，为后续的施工提供参考。

3.建筑物外观测量建筑物的外观测量主要是为了控制建筑物的形状和尺寸，以及建筑物与周围环境的协调。

建筑物的外观测量可以采用全站仪测量、测量软件等方法进行，测量数据可以通过地理信息系统进行处理和分析。

在进行建筑物外观数量测量时，要特别注意测量设备的准确性和测量操作的规范性。

4.结构尺寸测量结构尺寸测量是高层建筑施工中非常重要的一项工作，它可以通过测量建筑物的各种尺寸参数来控制建筑物的形态和结构的稳定性。

结构尺寸测量可以采用全站仪测量、激光测距仪等方法进行，测量数据可以通过计算机软件进行处理和分析。

在进行结构尺寸测量时，要特别注意测量设备的准确性和测量操作的规范性。

5.设备安装位置测量设备安装位置测量是高层建筑施工中的一项重要任务，它可以确保设备的位置准确、与结构的连接牢固，以及为后续的设备运行和维护提供便利。

设备安装位置测量可以采用全站仪测量、测量软件等方法进行，测量数据可以通过计算机软件进行处理和分析。

在进行设备安装位置测量时，要特别注意测量设备的准确性和测量操作的规范性。

高层施工测量方案第1篇高层施工测量方案一、概述本方案旨在为高层建筑施工提供精确、高效的测量服务，确保工程质量满足设计要求及国家标准。

我们将运用先进的测量技术、严格的过程控制以及科学的施工管理，为工程提供全面、专业的测量支持。

二、工程概况1. 工程名称：XX高层住宅楼项目2. 工程地点：XX省XX市XX区3. 建筑面积：XX平方米4. 建筑高度：XX米5. 结构类型：钢筋混凝土框架-剪力墙结构三、测量依据1. 《建筑工程施工测量规范》（GB50026-2007）2. 《全球定位系统（GPS）测量规范》（GB/T18314-2009）3. 《建筑变形测量规范》（JGJ/T8-2016）4. 《建筑工程施工质量验收统一标准》（GB50300-2013）四、测量方法及设备1. 测量方法本工程采用全站仪、水准仪、GNSS接收机等设备进行测量。

具体测量方法如下：（1）平面控制测量：采用全站仪进行导线测量，保证控制点间相对精度。

（2）高程控制测量：采用水准仪进行闭合水准测量，确保高程控制点精度。

（3）建筑物的平面及高程定位：采用全站仪、GNSS接收机进行实时测量，确保建筑物定位的准确性。

2. 测量设备（1）全站仪：精度不低于2"，具备自动目标识别功能。

（2）水准仪：精度不低于±0.5mm。

（3）GNSS接收机：具备高精度静态定位和实时动态定位功能。

五、测量过程控制1. 测量准备工作（1）收集相关资料：施工图纸、设计说明书、地质勘察报告等。

（2）编制测量方案：明确测量内容、方法、程序、要求等。

（3）设备检校：对全站仪、水准仪、GNSS接收机等进行检校，确保设备精度满足要求。

2. 测量实施（1）平面控制测量：按照设计要求布设控制点，进行导线测量，计算控制点坐标。

（2）高程控制测量：布设高程控制点，进行闭合水准测量，计算高程控制点高程。

（3）建筑物定位：根据控制点坐标，采用全站仪、GNSS接收机进行建筑物平面及高程定位。

高层住宅施工测量施工方案高层住宅施工测量施工方案一、引言为了确保高层住宅的施工测量工作的顺利进行，特编制此施工方案。

本方案涵盖了测量工作的各个阶段，并对每一个阶段的任务、责任和工作流程进行详细规划。

二、施工前准备1.概述在施工前，应对测量工作进行充分的准备，包括确保所需测量设备的可靠性和准确性，制定合理的测量标准，以及组织人员和资源等。

2.测量设备确保测量设备的准确性和可靠性，包括但不限于全站仪、水平仪、测量杆等。

每一个设备均要进行校准，并且定期进行维护和检修，以保证其正常工作。

3.测量标准制定合理的测量标准，包括测量精度、测量方法、测量点的选取等。

标准应与相关规范和要求相符，并经过相关部门的审核和批准。

4.人员组织组织专业的测量团队，并确保每一个成员具备相关的资质和经验。

清晰划分各个角色的责任和任务，并制定相应的工作流程和沟通机制。

三、地基定位测量1.测量范围地基定位测量是整个施工测量的起点，其涉及到地基的准确定位和标注。

测量范围包括地基的平面位置、高度等。

2.测量工作流程详细规划地基定位测量的工作流程，包括但不限于测量点的选取、仪器的设置、数据的采集和处理等。

四、结构测量1.测量范围结构测量是针对高层住宅建造的结构体进行测量，包括但不限于立柱、梁、墙体、楼板等。

2.测量工作流程详细规划结构测量的工作流程，包括但不限于测量点的选取、仪器的设置、数据的采集和处理等。

五、装饰工程测量1.测量范围装饰工程测量是对高层住宅的装饰材料进行测量，包括但不限于门窗、墙面、地面等。

2.测量工作流程详细规划装饰工程测量的工作流程，包括但不限于测量点的选取、仪器的设置、数据的采集和处理等。

六、附件本文档所涉及的附件如下：1.测量设备校准记录表2.测量标准制定及审核记录3.测量团队成员资质及经验记录七、法律名词及注释本文档所涉及的法律名词及注释如下：1.施工测量相关法律法规2.测量设备管理相关法律法规3.测量标准制定及审核相关法律法规。

高层住宅楼工程施工测量方案一、工程概述本高层住宅楼工程位于具体地点，总建筑面积为X平方米，地上X 层，地下X层，建筑高度为X米。

结构形式为具体结构形式，基础类型为基础类型。

二、编制依据1、《工程测量规范》（GB50026-2020）2、本工程施工图纸3、业主提供的测量控制点成果表三、施工测量准备1、人员准备成立专门的测量小组，由测量负责人姓名担任组长，配备X名测量员。

测量人员均经过专业培训，具备相应的资质和丰富的测量经验。

2、仪器准备根据工程需要，配备以下测量仪器：（1）全站仪型号 1 台，精度具体精度（2）水准仪型号 2 台，精度具体精度（3）激光铅垂仪型号 1 台（4）50m 钢尺X把，5m 钢尺X把（5）对讲机X对所有测量仪器均经过检定合格，并在有效期内使用。

3、技术准备（1）认真熟悉施工图纸，掌握建筑物的各种尺寸和标高。

（2）对业主提供的测量控制点进行复核，确保其准确性。

（3）编制施工测量方案，并向测量人员进行技术交底。

四、平面控制测量1、控制点的布设根据业主提供的控制点，结合施工现场的实际情况，在建筑物周围布设平面控制点。

控制点应选在通视良好、便于保存、不易被破坏的地方。

控制点之间应相互通视，构成闭合图形。

2、控制点的测量采用全站仪进行控制点的测量，按照一级导线的精度要求进行观测。

观测时应严格按照操作规程进行，确保测量数据的准确性。

3、控制点的保护控制点布设完成后，应及时进行保护。

在控制点周围设置明显的标识，并浇筑混凝土墩加以保护。

五、高程控制测量1、水准点的布设根据业主提供的水准点，在施工现场布设不少于 3 个水准点。

水准点应选在稳定、便于引测的地方。

2、水准测量采用水准仪进行水准测量，按照四等水准测量的精度要求进行观测。

观测时应注意前后视距相等，消除视差，确保测量数据的准确性。

3、标高的传递在建筑物首层设置永久性水准点，作为标高传递的基准点。

标高传递采用钢尺沿建筑物外墙向上竖直量取，每次传递高度不应超过30m，并在传递过程中进行尺长改正和温度改正。

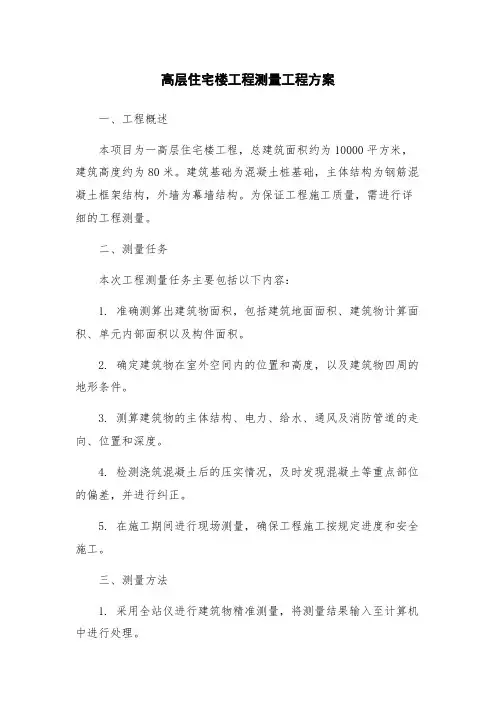

高层住宅楼工程测量工程方案
一、工程概述
本项目为一高层住宅楼工程，总建筑面积约为10000平方米，建筑高度约为80米。

建筑基础为混凝土桩基础，主体结构为钢筋混凝土框架结构，外墙为幕墙结构。

为保证工程施工质量，需进行详细的工程测量。

二、测量任务
本次工程测量任务主要包括以下内容：
1. 准确测算出建筑物面积，包括建筑地面面积、建筑物计算面积、单元内部面积以及构件面积。

2. 确定建筑物在室外空间内的位置和高度，以及建筑物四周的地形条件。

3. 测算建筑物的主体结构、电力、给水、通风及消防管道的走向、位置和深度。

4. 检测浇筑混凝土后的压实情况，及时发现混凝土等重点部位的偏差，并进行纠正。

5. 在施工期间进行现场测量，确保工程施工按规定进度和安全施工。

三、测量方法
1. 采用全站仪进行建筑物精准测量，将测量结果输入至计算机中进行处理。

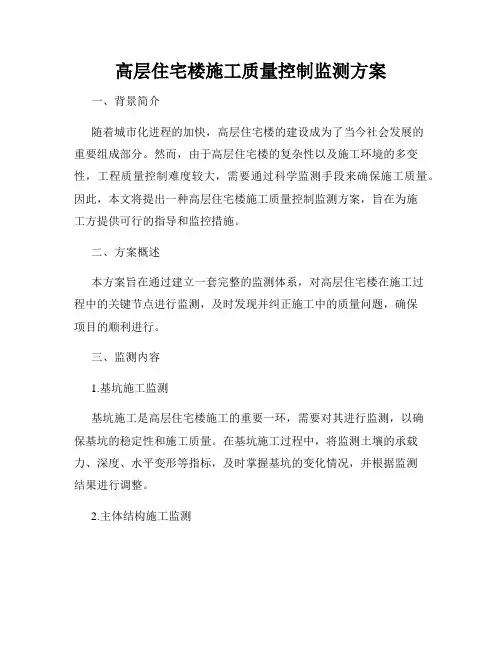

高层住宅楼施工质量控制监测方案一、背景简介随着城市化进程的加快，高层住宅楼的建设成为了当今社会发展的重要组成部分。

然而，由于高层住宅楼的复杂性以及施工环境的多变性，工程质量控制难度较大，需要通过科学监测手段来确保施工质量。

因此，本文将提出一种高层住宅楼施工质量控制监测方案，旨在为施工方提供可行的指导和监控措施。

二、方案概述本方案旨在通过建立一套完整的监测体系，对高层住宅楼在施工过程中的关键节点进行监测，及时发现并纠正施工中的质量问题，确保项目的顺利进行。

三、监测内容1.基坑施工监测基坑施工是高层住宅楼施工的重要一环，需要对其进行监测，以确保基坑的稳定性和施工质量。

在基坑施工过程中，将监测土壤的承载力、深度、水平变形等指标，及时掌握基坑的变化情况，并根据监测结果进行调整。

2.主体结构施工监测主体结构施工是高层住宅楼建设的核心环节，需要确保结构的安全性和稳定性。

在主体结构的施工过程中，将对混凝土的强度、坍落度、浇筑质量等进行监测，及时发现并解决施工中的问题。

3.外墙施工监测外墙是高层住宅楼的外观展示，需要保证其施工质量和美观度。

在外墙施工过程中，将监测外墙的垂直度、水平度、墙体平整度等指标，确保外墙施工的标准化和一致性。

4.室内装修施工监测室内装修是高层住宅楼落地的重要环节，需要保证装修质量和环境卫生。

在室内装修施工过程中，将监测装修材料的质量、施工工艺的合理性，确保室内环境的舒适性和安全性。

四、监测方法1.实地测量通过实地测量的方式，对施工中的关键节点进行监测。

采用专业的测量仪器和设备，对施工现场的各项指标进行准确的测量和记录。

2.非破坏性检测采用非破坏性检测技术，对结构材料和构件进行评估和监测。

例如利用超声波检测技术、电子束检测技术等，对混凝土、钢筋等材料进行无损检测。

3.数据采集与分析通过数据采集与分析的方式，对监测数据进行处理和分析。

利用专业的数据采集仪器和软件，对监测数据进行汇总、分析和展示，以便工程质量的评估和调整。

某高层住宅测量施工方案一、项目概述高层住宅是指建筑物高度超过20层的居住用房，广泛应用于都市化发展中。

本施工方案旨在对高层住宅项目进行测量，并提供详细的测量数据和相关图纸，为后续施工提供准确的参考。

二、测量任务1.建筑外立面测量：测量建筑物高度、宽度、长度等主要尺寸，确定建筑物的形状和尺寸。

2.建筑平面测量：通过测量每个楼层的布置和尺寸，制作楼层平面图和各个层间的布置图。

3.建筑结构测量：测量主体结构和梁柱等构件的尺寸和位置，为结构设计提供准确参考。

4.地下室测量：对地下室进行全面测量，包括尺寸、墙体、管道、通风孔等，为地下室的构造设计提供准确数据。

5.室内空间测量：测量房间的尺寸、布局和门窗位置等，制作室内平面图和各个房间的布置图。

6.环境测量：测量周边环境的地形、地势等，为建筑的外部环境设计提供准确数据。

三、测量工具与方法1.测量工具：使用全站仪、测距仪、水平仪、经纬仪、剖面仪等先进的测量仪器进行测量。

2.测量方法：采用全站仪和测距仪相结合的方法，利用全站仪对建筑物进行全面测量，再利用测距仪进行局部细密测量。

3.数据处理：将测量数据导入计算机软件中，进行数据处理和图形生成，生成各种测量图。

四、测量流程1.准备工作：确定测量任务和测量范围，查阅相关资料，准备测量仪器和工具。

2.建筑外立面测量：先测量建筑物的整体尺寸，再通过分层测量确定每层的尺寸和形状。

3.建筑平面测量：根据建筑平面图，通过全站仪进行测量，确定每层楼的布置和尺寸。

4.建筑结构测量：对主体结构进行测量，包括梁柱、楼板等构件的尺寸和位置。

5.地下室测量：测量地下室各个区域的尺寸和构造特点，包括地下管道、通风孔等。

6.室内空间测量：测量每个房间的尺寸和布局，包括门窗的位置和形状。

7.环境测量：利用经纬仪和水平仪测量周边环境的地势、地形等。

五、测量数据和图纸1.数据处理：将测量数据导入计算机软件中，进行数据处理和分析，得出准确的测量结果。
