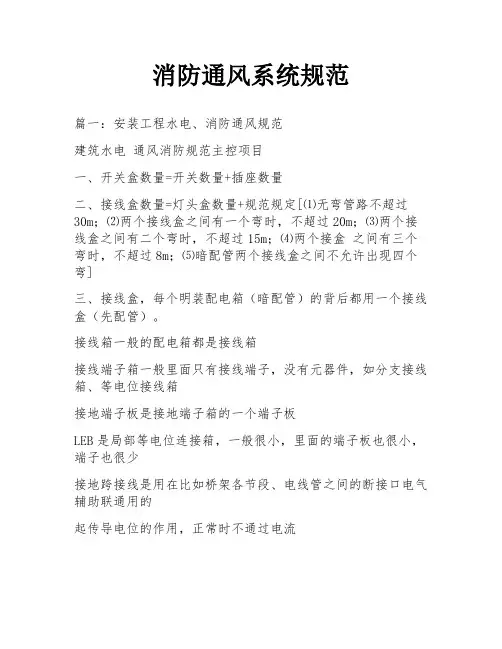

安装工程水电消防通风规范模板

建筑水电通风消防规范主控项目

一、开关盒数量=开关数量+插座数量

二、接线盒数量=灯头盒数量+规范规定[⑴无弯管路不超过30m;

⑵两个接线盒之间有一个弯时, 不超过20m; ⑶两个接线盒之间有

二个弯时, 不超过15m; ⑷两个接盒之间有三个弯时, 不超过8m;

⑸暗配管两个接线盒之间不允许出现四个弯]

三、接线盒, 每个明装配电箱( 暗配管) 的背后都用一个接线盒( 先配管) 。

接线箱一般的配电箱都是接线箱

接线端子箱一般里面只有接线端子, 没有元器件, 如分支接线箱、

等电位接线箱

接地端子板是接地端子箱的一个端子板

LEB是局部等电位连接箱, 一般很小, 里面的端子板也很小, 端子

也很少

接地跨接线是用在比如桥架各节段、电线管之间的断接口电气辅

助联通用的

起传导电位的作用, 正常时不经过电流

断接卡是用在防雷接地上的, 一般用在人工接地极的引入线上, 主

要是为了测接地电阻时把人工接地极与接地网断开, 从而方便准

确的测出这个人工接地极的接地电阻

一、电缆头按制作安装材料又可分为热缩式( 当前最常见的一种) 、

干包式和环氧树脂浇注式

现在的70mm2以上电缆普遍采用热缩式, 其实就是用到热缩头, 一个热缩头在几十元到上百元不等, 就是所谓的”手套”形状像手套一样, 把电缆外保护层剥开, 套上热缩头, 然后用喷灯加热, 使之附着在电缆头上( 压铜鼻子我就不详说了)

干包式就是采用高压自粘式胶布和电工胶布缠绕制作电缆头。一般临时用电较多用到。

70mm2以下用干包式。

二、电缆头的区别

电力电缆头分为终端头和中间接头, 按安装场所分为户内式和户外式, 按照电缆头制作材料分为干包式、环氧树脂浇注式和热缩式等三类

1.户内干包式电力电缆头, 干包电缆头不装" 终端盒" 时, 称为" 简包终端头" , 适用于一般塑料和橡皮绝缘低压电缆。

2. 户内浇注式电力电缆终端头, 浇注式电缆头主要用于油浸纸绝缘电缆。

3. 户内热缩式电力电缆终端头, 热缩式电缆头适用于0.5 ～

10.0kV 的交联聚乙烯电缆和各种电缆。

三、三个电缆头的工艺区别:

1.户内干包式电力电缆头: 剥保护层及绝缘层, 清洗, 包缠绝缘, 压连接管及接线端子, 安装、接线。

2. 户内浇注式电力电缆终端头: 锯断, 剥切清洗, 内屏蔽层处理,

包缠绝缘, 压扎锁管和接线端子, 装终端盒, 配料浇注, 安装接线。3. 户内热缩式电力电缆终端头: 锯断, 剥切清洗, 内屏蔽层处理,

焊接地线, 压扎锁管和接线端子, 装热缩管, 加热成形, 安装, 接线。四、

1) 干包, 在一些要求不高或者为了省钱的项目上, 低压电缆接头使

用干包的比较多, 由于低压电场能够忽略不记, 因此特别是那些安

装公司为了省钱使用干包。高压干包电缆当前国内似乎没人做, 国外偶也只见到3M公司有干包电缆附件( 一般都是中间接头) 。

2) 热缩, 热缩电缆附件相对干包的费用高, 但当前在10KV及以下

等级使用热缩电缆附件是比较经济的, 一般适用于新建工程、施工时不要求防火等普通供电系统

3) 浇注电缆附件, 基本淘汰, 主要使用油浸绝缘电缆上, 自从热缩

油浸电缆问世以后基本上就淘汰了。当前3M等低压电缆还有浇注式电缆接头。.

4) 冷缩电缆接头, 当前正在大力推广的电缆附件, 特别适用与石油

化工等禁止明火施工的环境, 而且减少人了人为的因素, 更安全,

缺点是价格比较昂贵。

常见电缆的特性如下

CEF——乙丙橡胶绝缘氯丁橡胶护套, 船用阻燃电力电缆。

CVV——聚氯乙烯绝缘, 聚氯乙烯护套船用阻燃电力电缆。

氧舱电线常采用BV, BX, RV, RVV系列电线, 其中:

BV——铜芯聚氯乙烯绝缘电线, 长期允许温度65℃, 最低温度-15℃, 工作电压交流500V, 直流1000V, 固定敷设于室内、外, 可明敷也可暗敷。

BX——铜芯橡皮绝缘线, 最高使用温度65℃, 敷于室内。

RV——聚氯乙烯绝缘单芯软线, 最高使用温度65℃, 最低使用温度-15℃, 工作电压交流250V, 直流500V, 用作仪器和设备的内部接线。

RVV——铜芯聚氯乙烯绝缘和护套软电线, 允许长期工作温度105℃, 工作电压交流500V, 直流1000V, 用于潮湿, 机械防护要求高, 经常移动和弯曲的场合。

电缆常见型号

VV表示: 聚氯乙烯绝缘(第一个V), 聚氯乙烯护套(第二个V) YJV22表示: 交连聚氯乙烯绝缘(YJ), 聚氯乙烯护套(V), 钢带凯装(22)

型号加”ZR”或”FR”的为阻燃电缆(电线)。加”L”为铝线

电线的型号较简单:

BVV--聚氯乙烯绝缘和护套铜心线,

BV--聚氯乙烯绝缘铜心线,

BVR--聚氯乙烯绝缘铜心软线,

BX--橡皮绝缘铜心线,

RHF--氯丁橡套铜心软线。
