外挂架专项施工方案

外架专项施工方案一、工程概况该项目为一处外墙外立面翻新工程，建筑总高度约为30米，涉及外墙面积约1000平方米。

施工期限为30天，施工内容包括外墙清洗、脱落处理、缝隙填补、涂料刷漆等。

二、施工方案1.人员组织本施工方案需要组织的人员共有10人，其中包括项目经理、安全员、施工队长、技术员、普工等。

所有人员必须具备相关资质和经验。

2.施工材料与设备（1）施工材料：包括清洗剂、缝隙填补剂、涂料等，所有材料必须符合国家标准。

（2）施工设备：包括脚手架、梯子、清洗机、喷涂机、辅助工具等。

3.安全措施（1）施工前必须仔细检查所有设备的状态，确保安全可靠。

（2）施工现场必须配备足够数量的安全网和警示标识，确保施工过程中物体不会坠落。

（3）所有人员必须正确佩戴安全帽、安全绳和防滑鞋等防护用品，严禁穿拖鞋、硬底鞋等不符合要求的鞋子。

（4）在施工过程中，禁止吸烟、明火作业和乱堆放材料等不安全行为。

4.施工流程（1）清洗：先使用清洗机对外墙进行清洗，去除附着的灰尘和污垢。

（2）脱落处理：对已脱落的砖石和粉刷进行清理，并重新修复和涂刷。

（3）缝隙填补：对墙体的缝隙进行填补，确保墙体的整体性和安全性。

（4）涂料刷漆：使用专用喷涂机对墙体进行涂料刷漆，保证涂料的均匀覆盖。

5.施工质量控制（1）对工程进行全程监控，确保每个工序的质量符合要求。

（2）定期进行工程验收，及时处理施工中出现的问题。

（3）委托第三方质量检测机构进行抽检，确保工程质量达标。

6.环保措施（1）施工过程中的废弃物必须进行分类，按照环保要求进行处理。

（2）使用低VOC（挥发性有机化合物）涂料，减少对环境的污染。

（3）施工现场必须保持整洁，严禁乱倒废弃物和污水。

三、施工组织与管理1.制定详细的施工计划，并与项目经理进行确认。

2.按照施工计划安排人员和材料，确保施工进度和质量。

3.每日召开例会，交流施工进展和存在的问题，并及时解决。

5.对现场工人进行安全教育和技术培训，提高施工质量和安全意识。

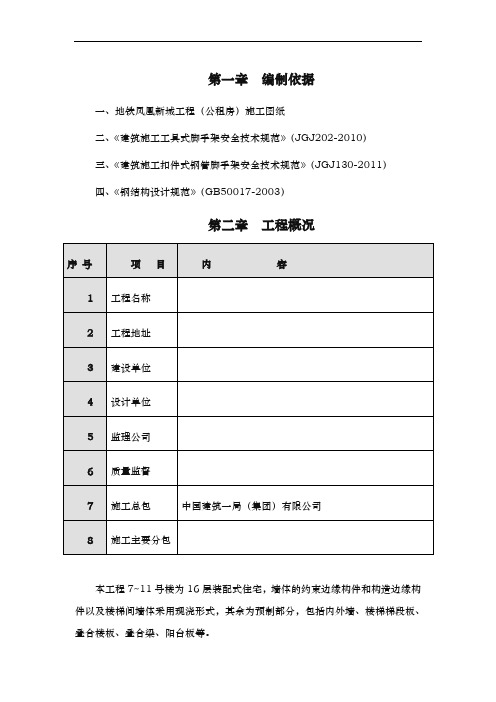

第一章编制依据一、地铁凤凰新城工程（公租房）施工图纸二、《建筑施工工具式脚手架安全技术规范》（JGJ202-2010）三、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）四、《钢结构设计规范》（GB50017-2003）第二章工程概况本工程7~11号楼为16层装配式住宅，墙体的约束边缘构件和构造边缘构件以及楼梯间墙体采用现浇形式，其余为预制部分，包括内外墙、楼梯梯段板、叠合楼板、叠合梁、阳台板等。

装配式结构单体建筑16层，总高近50m，结合工程实际，本工程楼梯间外墙现浇部分采用悬挑脚手架，相关搭设要求参见悬挑脚手架施工方案；其他部位采用防护栏杆（局部采用悬挂三脚架）作为外防护。

本工程在六层开始使用外挂架。

第三章施工准备一、安全生产管理组织机构第四章外防护架一、外挂防护架形式1、在安装PCF板的过程中，个别PCF板（PCF3，PCF4）外侧无操作面，需在PCF板两侧的外墙板上安装三角挂架作为安装PCF板的操作面，此架体逐层提升，循环使用。

外挂三脚架剖面图2、外墙部位及阳台部位采用防护栏杆的形式，先通过穿墙螺栓将立杆与外墙（阳台封边梁）固定，再在立杆上固定横杆，形成防护栏杆。

阳台部位和外墙板部位的防护栏杆有效防护高度有所不同，外墙部位的有效防护高度1200mm ，阳台部位的有效防护高度1500mm 。

防护栏杆 3、 部位的防护，层层提升，循环使用。

4、 楼层四角处PCF 板的安装需要操作面，结合具体部位及施工需求，此部位可从阳台悬挑出两根16号工字钢，端部搭设立杆，为此部位施工提供操作空间及安全防护，压环预埋及相关搭设要求参见悬挑脚手架施工方案。

二、外防护架的使用三角挂架在吊装作为外防护。

三角挂架上严禁堆放任何荷载，操作人员同时最多两人，操作人员严禁在此部位嬉戏打闹。

防护栏杆只起施工过程的外防护作用，严禁施加水平荷载，作为其他部位的拉结或靠放相关材料；在使用过程中，尽量避免碰撞，塔吊在吊装过程中严禁对栏杆剐蹭。

柏瑞安住宅小区39#楼工程外挂架施工方案编制：审核：北京市新龙伟业建筑工程公司7处2007.03.25柏瑞安住宅小区39#工程外挂架工程施工方案目录1.编制依据2.工程概况3.外挂架结构与布置4.外挂架安装与使用5.外挂架结构分析6.外挂架施工安全技术柏瑞安住宅小区39#工程外挂架施工方案1.编制依据2.工程概况2.1.建筑物概况柏瑞安住宅小区39#楼工程基本概况如下表所示。

2.2.外挂架概况在主体结构施工中，主要模板选型为内外墙体采用定型组合大模板；电梯井采用定制筒模；全部顶板、梁等采用竹胶板模板等。

本外挂架专为配合主体结构外墙大模板施工及防护而设置。

在主体结构施工阶段，配合外墙定型组合大模板，自首层开始采用装配式外挂架。

外挂架作为建筑物外墙大模板外模支撑平台及防护架使用，按本楼座结构流水段与外墙大模板具体情况予以配置。

本工程外挂架委托北京东风世景模板厂专业订货加工制作，该产品广泛应用于北京地区高层建筑工程，属定型产品。

3．外挂架结构与布置3.1.外挂架结构外挂架结构参见“外挂架结构示意图”所示。

外挂架三角架高2550m ，宽1350mm，采用［10槽钢和Φ48×3.5mm钢架管焊接而成。

外挂架组装后形成的平台用长4000mm、厚50mmm的松木板平行铺设，板间缝隙不得超过40mm。

在外侧设Φ48×3.5mm钢架管防护栏杆，采用密目网封闭，并设h =250mm挡脚板，用8#铁丝将其固定。

3.2.外挂架材料要求外挂架一般承受静力荷载或间接承受动力荷载，而冲击荷载不起主要作用，因此采用的钢材为A3F。

要求钢材的强度、塑性和C、P、S有害元素含量等指标均符合《普通碳素结构钢技术条件》的规定。

要求钢材可焊性良好，电焊条采用E4303或THJ422，其材质符合相应规范的要求。

3.3.外挂架加工工艺要求3.3.1.构件下料切割允许偏差±2.0mm。

3.3.2.构件焊接前将连接表面及沿焊缝边50mm范围内铁锈、毛刺、油污等必须予以清除干净。

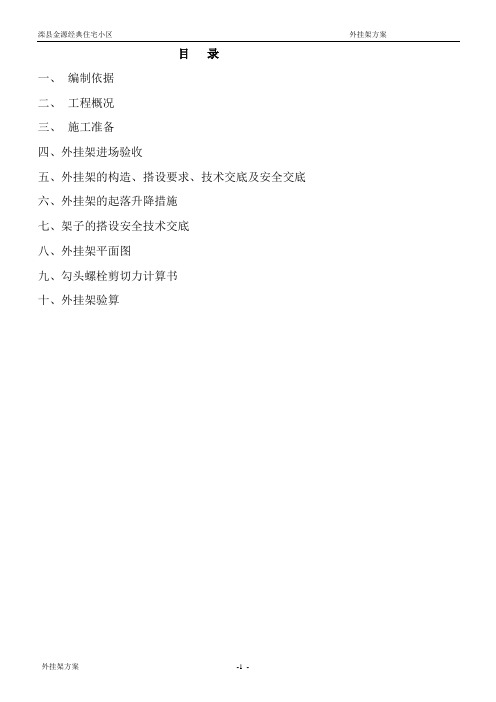

目录一、编制依据二、工程概况三、施工准备四、外挂架进场验收五、外挂架的构造、搭设要求、技术交底及安全交底六、外挂架的起落升降措施七、架子的搭设安全技术交底八、外挂架平面图九、勾头螺栓剪切力计算书十、外挂架验算一、编制依据1、《安全施工手册》2、《建筑施工脚手架实用手册》3、《建筑施工手册》二、工程概况工程名称：滦县金源经典住宅小区工程地址：本工程位于滦县县城原职教中心院内工程建筑面积：45384.88m2建筑层数：1#楼地上25层，地下1层；2#、3#楼地上15层，地下1层；地下车库1层；会所地上3层。

建筑高度:1#楼为75.15米；2#、3#楼为44.75米；会所为11.9米。

各楼主体结构施工采用外挂架及支搭水平安全网。

三、施工准备1）、绘制外挂架平面图、计算书，外挂架勾头螺栓受剪计算，操作平台三脚架及外跨架强度验算。

2）、搭设前，工长应向作业人员做好技术交底和安全交底工作。

3）搭设完毕后，应找主管技术负责人、工长、安全员、搭设的班组长及使用的班组共同验收，合格后方可使用。

（二）工艺要求：1)严格按照施工方案、技术交底、安全操作规程进行搭设。

2)外挂架搭设要求；外挂架要横平竖直，高低一致，外观整齐，封闭严密，搭设牢固，最大的架不得超过6米长。

四、外挂架进场验收由项目部技术部门组织有关人员进行严格验收。

检查外挂架是否存在损坏、开旱等情况，是否符合设计要求。

五、外挂架的构造、搭设要求、技术交底及安全交底1、外挂架的构造外挂架由角钢等连接焊制组成零部件，钩头螺栓、金属垫钢板及钢管、脚手板、安全网、扣件搭设组成。

2、技术交底外挂架组装应在首层的外墙体上进行搭设，先把外挂架三角腿挂在外墙体，用钩头螺栓加垫钢板双螺母紧固，距离1.2米，用钢管连接与三角架连接成一个整体。

先搭设外挂架首层的作业面，脚手板铺平铺严，不得有空隙、探头板和漏洞。

脚手板离墙不得大于20厘米，脚手板绑扎牢固，外侧加200mm高的挡脚板（可用竹胶板制作）绑扎牢固，脚手板的外侧用红白漆分明，间距为50mm刷斜道，刷红白漆标准一致。

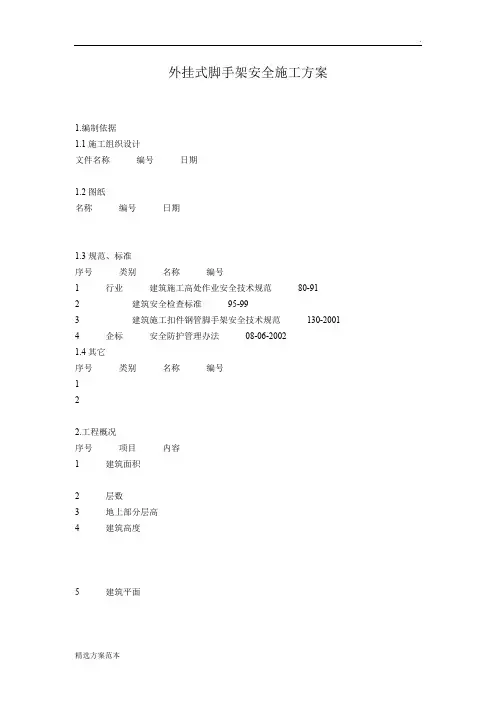

外挂式脚手架安全施工方案1.编制依据1.1施工组织设计文件名称编号日期1.2图纸名称编号日期1.3规范、标准序号类别名称编号1 行业建筑施工高处作业安全技术规范80-912 建筑安全检查标准95-993 建筑施工扣件钢管脚手架安全技术规范130-20014 企标安全防护管理办法08-06-20021.4其它序号类别名称编号122.工程概况序号项目内容1 建筑面积2 层数3 地上部分层高4 建筑高度5 建筑平面3.施工安排3.1施工组织3.1.1施工组织系统3.1.2施工总体安排外挂架施工由分包单位进行管理。

具体劳动力组织由分包单位负责，必须满足总包单位提出的工期质量要求。

本工程脚手架施工操作人员均应有上岗证；施工作业前由安全组、技术组组织班组认真熟悉图纸；详细理解安全技术交底。

3.2施工进度计划3.2.1施工进度计划编制原则（1）信守合同，科学管理，精心组织施工。

（3）本工程阳台等出挑部位较多，整体组装难度大，工期紧，故在人力、物力、财力等方面优先满足工程需要。

（4）本工程采用项目管理模式，派遣精干人员组成现场管理班子，统一领导与协调。

3.2.2保证目标实现采取的措施我们将主要通过以下几方面的管理措施来确保工期目标的实现：（1）根据施工组织设计的整体部署，编制好有针对性的、切实可行的专项技术交底。

采用先进合理的施工方法、施工工艺和操作顺序，以免发生工种间的矛盾。

（2）根据施工实际情况合理安排劳动力和施工机械，避免发生因劳动力不足或机械不到位等原因而影响施工进度。

（3）提前联系材料，保证材料能及时到场。

3.2.3施工进度安排序号项目内容1 外挂架组装5天2 外挂架吊装每施工段1天3 外挂架拆除3天4.施工准备4.1技术准备4.1.1技术交底安全技术交底中的操作工艺及措施要求具体、细致、可操作性强；安全技术交底需有本工程明确的安全技术要求；安全技术交底有成品保护、安全、环保措施；4.2材料准备北京市模板厂生产的外挂架组合体系、钢管及配件、安全网。

一、编制依据本方案依据《北京市建设工程施工现场安全防护标准》、《北京市建筑工程施工安全操作规程》（DBJ01-62-2002）、《建筑施工安全检查标准》（JGJ59-99）、《高层建筑混凝土结构技术规程》（JGJ3-2002）中的有关规定，并参考《高层建筑施工手册》脚手架工程脚手架设计章节进行编制。

二、工程概况广泉小区10号住宅楼工程地下二层，地上二十二层，标准层层高2.8m，建筑高度为64.30m，东西长31.20m，南北宽35.80m，建筑面积为21832.08m2。

由于本工程为现浇剪力墙结构，地上一层以上墙体模板采用定型大钢模，所以在结构施工时，从首层开始采用三角挂架。

三、方案设计3.1 方案确定根据本工程的建筑高度、建筑特点、工期要求等，本着安全、经济、合理的原则，按照施工组织设计的部署和计划，结构施工阶段外脚手架在二层以上主体施工期间，由于大钢模的使用，用厂家提供的挂架。

3.2 搭设方法结构外墙大钢模拆除后，混凝土强度达到70％后（根据不同气温阶段的混凝土同条件养护试块强度报告）利用墙上大钢模最上排对拉螺栓孔用挂架专用螺栓固定单榀挂架支架，然后用钢管扣件根据现场实际情况连接成一组成为整体。

外挂架平面布置图见附图1。

3.3设计计算书：（见后附录）四、搭设要求4.1 材料选用：4.1.1 挂架支架及固定螺栓均使用厂家提供的产品，并在使用前进行检查，如有缺陷和损坏的请厂家修理合格后方可使用，尤其挂架用的固定螺栓不得用其他螺栓代替。

三角挂架为1.4m宽×2.1m高，螺栓为φ28承重螺栓。

4.1.2 脚手管：采用外径φ48mm、壁厚3.5mm的钢管，要求无严重锈蚀、弯曲、压扁、裂缝等缺陷，刷好黄色油漆。

4.1.3 扣件：应用经国家批准有出厂合格证的扣件。

4.1.4 脚手板：采用50mm厚、宽度为200-250mm、板长2～6m的松木跳板。

4.1.5 安全网：新网必须有产品质量检验合格证，旧网必须有允许使用的证明书。

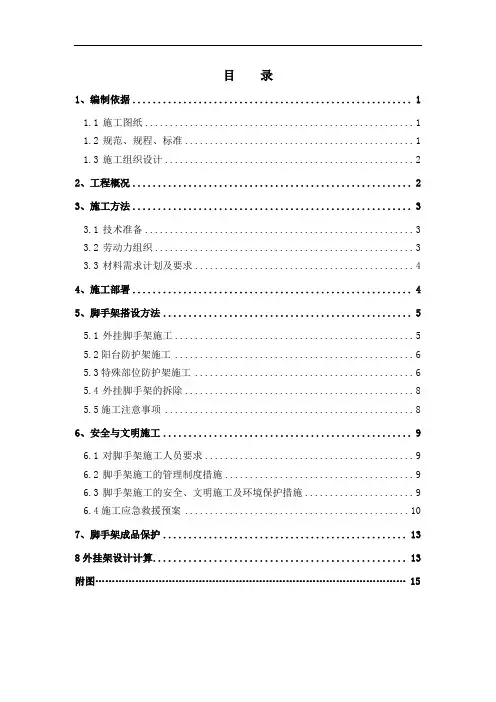

目录1、编制依据 (1)1.1施工图纸 (1)1.2规范、规程、标准 (1)1.3施工组织设计 (2)2、工程概况 (2)3、施工方法 (3)3.1技术准备 (3)3.2劳动力组织 (3)3.3材料需求计划及要求 (4)4、施工部署 (4)5、脚手架搭设方法 (5)5.1外挂脚手架施工 (5)5.2阳台防护架施工 (6)5.3特殊部位防护架施工 (6)5.4外挂脚手架的拆除 (8)5.5施工注意事项 (8)6、安全与文明施工 (9)6.1对脚手架施工人员要求 (9)6.2脚手架施工的管理制度措施 (9)6.3脚手架施工的安全、文明施工及环境保护措施 (9)6.4施工应急救援预案 (10)7、脚手架成品保护 (13)8外挂架设计计算 (13)附图 (15)1、编制依据1.1 施工图纸序号图纸名称出图日期备注1 空司回龙观经济适用住房C区一标段（7#楼）施工图2010年08月1.2 规范、规程、标准类别名称编号国家与行业建筑结构荷载规范GB50009-2001 优质碳素结构钢钢号的一般技术条件GB699－1999 普通碳素结构钢技术条件GB700－1988 建筑施工高处作业安全技术规程JGJ80-91建筑变形测量规程JGJ/T8-97建筑施工扣件式钢管脚手架安全技术规程JGJ130-2001 建筑施工安全检查标准JGJ59-99建筑施工现场环境与卫生标准JGJ146-2004 建筑施工安全检查标准JGJ59-99电焊钢管的机械性能YB242-1963 安全防范系统验收规则GA 308—2001地方北京市建筑工程施工安全技术规程DBJ01-62-2002建设工程施工现场安全防护、场容卫生、环境保护及保卫消防标准DBJ01-83-2003 《工程建设标准强制性条文》2009年版《危险性较大分部分项工程安全管理办法》建质[2009]87号文《钢管脚手架、模板支架安全选用技术规程》DB11/T583-20081.3 施工组织设计空司回龙观经济适用住房C区一标段工程施工组织设计2、工程概况2.1、工程简介序号项目内容1 工程名称空司回龙观经济适用住房C区一标段2 工程地址北京市昌平区昌平路387号3 建设单位空司回龙观经济适用住房工程建设指挥部4 设计单位空军工程设计研究局5 监理单位北京中建协工程咨询有限公司6 质量监督单位空军工程环境质量监督站7 结构类型基础筏板基础主体剪力墙8 建筑面积（m2）77953.51 7#楼68374.27 车库9579.249 层数地下2层、地上27层2.2、建筑概况序号项目内容1 建筑功能地下车库、人防等2 层高地下2层 3.45m 地下1层 3.35m 首层 4.5m二层 4.2m 三至二十六层 2.9m 阁楼层 3.5m序号项目内容3 檐口高度81.8m 2.3、结构概况序号项目内容1 结构类型基础筏板基础地上剪力墙结构地下剪力墙结构抗震设防类别丙类抗震烈度8度2.4、施工场地情况施工现场用地面积较小，施工道路，各种材料堆放区，钢筋加工场，周转材料堆放区，等均已硬化。

一、工程概况本工程共四个单元，地下均为一层，戊单元地上二十一层、庚单元地上十六层、丙单元地上十四层、丁单元地上十一层。

建筑面积34633.67㎡.主体采用大模板，根据本工程施工进度的安排，工程到二层开始使用外挂架。

二、施工准备2.1材料准备及组成施工前应根据图纸、施工方案和大模板配板图计算出外挂架的各种材料。

穿墙螺杆及挂架槽钢其抗拉强度、抗剪强度必须满足规范要求和Q235钢的技术要求，各种材料要求提前进场。

脚手管：用橙黄色油漆粉刷，要求不透底。

脚手板5cm厚，不得有裂纹、结疤、小端宽度不小于20cm。

密目网：一律用绿色密目网，无油渍、窟窿、挡脚板3cm。

2.2人员、技术准备：技术负责人组织工长、安全员、质检员、班组长熟悉图纸，初步确定外挂架方案，向施工队外挂架操作人员进行交底。

2.2.1对施工人员进行再培训，认真学习外挂架的操作规程及安全生产教育。

深入学习贯彻ISO9001标准的内容和集团公司质量环境程序文件，领会质量保证措施，为保证工程质量作好技术准备。

2.2.2技术组根据工程技术质量要求，由专业工长、安全员制定外挂架分项工程的技术交底，并在现场由工长和安全员对工人进行书面和口头交底，以保证工程进度安全施工。

2.2.3准备施工工具，做好施工前的准备工作，配备劳动保护用品（安全带、防滑鞋）。

三、外挂架结构外墙挂架是一种三角型架、分跨，不落地的工具型脚手架，其高度为2米，保护高度为4m，悬挂在外墙穿墙拉杆上，依靠塔吊分层提升，用在结构工程外墙安全防护和外墙模板施工。

1)每组外挂架由三角形架，大、小横杆、立杆、安全防护栏杆，安全网，操作平台5cm厚脚手板封板，穿墙拉杆，保险螺栓，吊钩等组成。

2)三角形架：是由8#槽钢焊接而成，架的一侧设有2个附墙支座。

穿墙螺栓选用φ30圆钢制作，一端套丝（M30），一端折弯，每个三角架上附墙支座设1根，配M30双螺母和120×120×10垫片。

3)保险螺栓采用M18×150螺栓，每个挂架设2个用于外挂架支座与穿墙拉杆固定。

外挂式脚手架施工方案外挂式脚手架专项方案工程名称：编制人：职务（职称）：审核人：职务（职称）：监理单位审批人：职务（职称）：编制单位：目录一、工程概况及特点二、外挂架工艺1. 外挂架体系选用2. 原材料3. 悬挂点布置4. 外挂架构造5. 安装与提升6. 拆除7. 架体防护三、外挂架安装验收标准四、安全技术措施五、外挂架计算1. 荷载：外挂架上的荷载2. 计算简图3. 内力计算4. 截面验算5. 焊缝强度验算6. 支座验算六、外挂架荷载试验办法七、附图八、附图一. 工程概况及特点本工程为工程。

本工程位于。

建设单位为公司，监理单位为公司。

主体结构期间采用外挂架组织施工，外挂架与全钢大模配合施工更能较好体现节约材料的优势。

外挂架与传统的落地式或悬挑式脚手架相比，它具有：钢管用材少，三角支撑架、螺栓、螺母、垫片等重复使用，节约主体期间双排脚手架用材的费用，成本较低；构造简洁，构件之间采用扣件、螺栓连接，组装简单、方便，外挂架安装和拆除时，利用塔吊吊装，可大大节约人工，维修保养方便，拆除后占用场地小；利用大模螺栓孔安装固定，装配速度快；防护可靠，有效减少施工现场的安全隐患、降低事故发生机率，经过我公司多年使用安全性能可靠。

二. 外挂架工艺1. 外挂架体系选用本工程墙体施工采用天津市宁河县荣达模板厂生产的86系列模板体系，并以与之相配套的外挂架体系作为工程结构施工的操作平台与立面防护。

考虑工程施工实际情况，本工程地下二层与屋顶机房墙体采用双排扣件式钢管脚手架施工，首层至十七层墙体施工采用外挂架施工，外挂架平面布置见附图1。

2. 原材料要求2.1. 撑三角架：应用L50×50×5 的等边角钢和［12.6 槽钢或性能相当的型钢焊接，尺寸、材质、强度及使用的焊条应符合要求，焊接件焊缝饱满，不得开裂、夹渣、有气泡，尤其集中荷载节点处焊件不得开裂。

2.2. 穿墙螺栓：直径应符合设计，材质为45#钢。

目录一、编制依据 (1)二、工程概况 (1)三、设计说明 (1)1、方案确定 (1)2、外挂架的结构设计 (1)四、主要施工方法 (2)1、搭设方法： (2)2、搭设的要求 (2)3、外挂架的起吊安装 (3)4、外挂架的使用 (5)6、外挂架拆除 (6)五、质量要求 (8)六、安全文明施工措施 (9)七、外挂脚手架计算书 (13)一、编制依据1、《建筑施工检查标准》JGJ59-99；2、《高层建筑混凝土结构技术规程》JGJ3-2002；3、君道·外滩明珠1#楼施工组织总设计以及各单体设计；4、君道·外滩明珠1#楼建筑、结构施工图纸；5、天元集团模板有限公司提供的模板设计方案；二、工程概况山东临沂君道·外滩明珠1#楼工程地处沂河与涑河交汇处西南角，1#楼建筑面积为25940m2。

一期共有3栋高层住宅（含底商），以及地下车库组成。

总建筑面积约65000m2。

结构为剪力墙结构，地上三十三层，地下二层，±0.000相当于绝对标高73.26ｍ。

建筑高度99.6ｍ。

标准层层高为2.97m。

外挂架使用部位：1#楼高层住宅。

三、设计说明1、方案确定根据本工程的结构高度、建筑特点、工期要求等，本着安全、经济、合理的原则，按照施工组织总设计的部署和计划，为合理的选择外脚手架，配合剪力墙大钢模板的施工工艺，保证施工安全、顺利进行，同时也能降低项目成本，本工程主体结构（三层）以上施工阶段的外脚手架选用外挂式脚手架。

外挂架作为主体施工阶段的操作脚手架和防护用脚手架，具有构造简单，提升快捷、搭拆方便、安全可靠、经济使用等优点。

2、外挂架的结构设计本工程外挂架架体基本结构单元为三角形平面桁架，附墙弦杆采用10#槽钢制作，上弦杆、下弦杆以及腹杆采用Ф48×3.5的钢管制作，各杆件通过焊接连接成平面三角形桁架。

三角架宽1350mm ，高2200mm 。

外挂架与外墙连接锚固采用 25T 型螺栓连接，穿墙孔利用大模板最上一排对拉螺栓穿墙孔。
