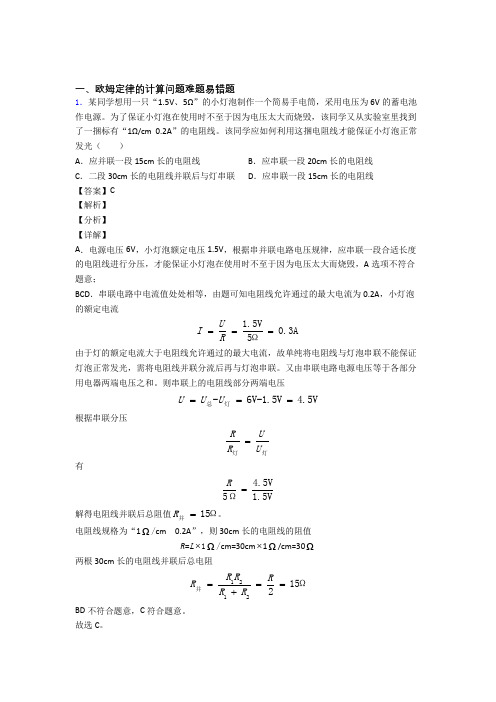

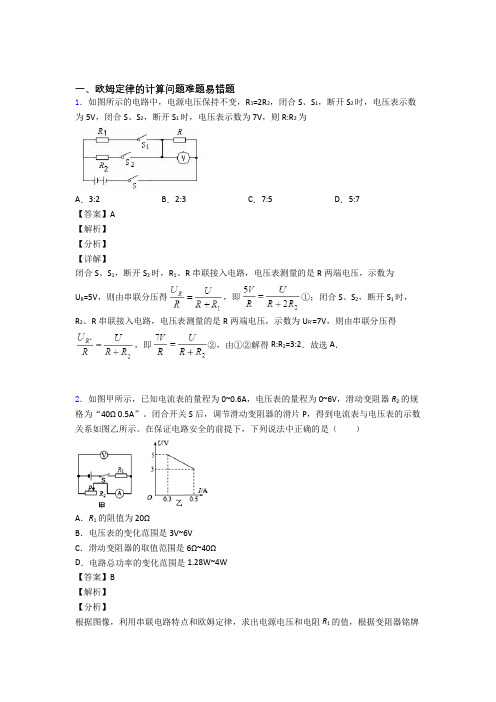

一、欧姆定律的计算问题难题易错题1．如图所示的电路中，电源电压保持不变，R1=2R2，闭合S、S1，断开S2时，电压表示数为5V，闭合S、S2，断开S1时，电压表示数为7V，则R:R2为A．3:2 B．2:3 C．7:5 D．5:7【答案】A【解析】【分析】【详解】闭合S、S1，断开S2时，R1、R串联接入电路，电压表测量的是R两端电压，示数为U R=5V，则由串联分压得，即①；闭合S、S2，断开S1时，R2、R串联接入电路，电压表测量的是R两端电压，示数为U R′=7V，则由串联分压得，即②，由①②解得R:R2=3:2．故选A．2．如图甲所示，已知电流表的量程为0~0.6A，电压表的量程为0~6V，滑动变阻器R2的规格为“40Ω 0.5A”。
闭合开关S后，调节滑动变阻器的滑片P，得到电流表与电压表的示数关系如图乙所示。
在保证电路安全的前提下，下列说法中正确的是（）A．R1的阻值为20ΩB．电压表的变化范围是3V~6VC．滑动变阻器的取值范围是6Ω~40ΩD．电路总功率的变化范围是1.28W~4W【答案】B【解析】【分析】根据图像，利用串联电路特点和欧姆定律，求出电源电压和电阻R1的值，根据变阻器铭牌和电表的量程，求出变阻器接入电路的阻值范围，由P UI =求电路的总功率。
【详解】A ．由甲图知道，R 1 与R 2 串联，电压表测R 2 的电压，根据串联电路特点，由图乙可知1111.3V A 50U U I R R =+=+⨯滑------①2112.5V A 30U U I R R =+=+⨯滑------②由①②解得：R 1 =10Ω，U =8V ，故A 错误；BCD ．由滑动变阻器R 2的规格为“40Ω 0.5A ”，当移动滑片使电流表示数达到I 大=0.5A 时，变阻器接入电路的电阻最小，电压表的示数最小，由P=UI 可得此时电路的总功率最大，则电压表的示数最小为18V 0.5A 10Ω=3V U U I R --⨯==小大变阻器接入电路的最小电阻Ω3V 0 6.5AR U I ===小小大 电路的最大总功率 8V 0.5A 4W P UI ==⨯=大大根据串联电路的分压特点，变阻器接入电路的电阻越大，其两端电压越高，最高电压不超过6V ，定值电阻R 1两端的电压为18V 6V 2V U U U =-=-=大此时的总电流为112V 0.2A 10ΩU I R ===小 滑动变阻器的最大电阻为 6V 30Ω0.2AU R I ===大大小 电路的最小功率为 221W ()8V 1.610Ω30ΩU P R R ===++小大 综上所述，电压表的变化范围是3V~6V ；滑动变阻器的取值范围是6Ω~30Ω；电路总功率的变化范围是1.6W~4W ，故B 正确、CD 错误。
一、初中物理欧姆定律的实际应用问题1．某同学在探究“电阻上电流跟两端电压的关系”时，利用图甲所示电路，在a、b两点分别接入定值电阻R1，R2，通过调节滑动变阻器测得多组数据，并根据数据绘制了两个电阻的U﹣I关系图象，如图乙所示，若将R1，R2组成并联电路，当通过R1的电流为1A 时，通过R2的电流为（）A．0.5A B．1A C．2A D．3A【答案】A【解析】【分析】【详解】由图中U-I关系图像可见，当R1、R2两端电压相同（等效于并联）时，通过R2的电流是通过R1的电流的一半，若将R1，R2组成并联电路，当通过R1的电流为1A时，通过R2的电流为0.5A。
2．如图所示是A、 B两定值电阻的U-I图像，由图像中的信息可知A．若将A、B两电阻串联在某电源两端，则A两端的电压大B．若将A、B两电阻串联在某电源两端，则B的功率大C．若将A、B两电阻并联在某电源两端，则通过A的电流大D．若将A、B两电阻并联在某电源两端，则A的功率小【答案】AD【解析】【详解】由图像可以看出，当电压一定时，通过A的电流较小，由UIR=的变形公式URI=可知，R A>R B；A．若将R A、R B两电阻串联在某电源两端，因串联电路中各处的电流相等，且R A>R B，所以，由UIR=的变形式U IR=可知，R A两端的电压大，故A符合题意；B．由公式2P I R=可知，R A的实际功率大，故B不符合题意；C．若将R A、R B两电阻并联在某电源两端，因并联电路中各支路两端的电压相等，所以，由UIR=可知，通过R B的电流大，故C不符合题意；D．若将R A、R B两电阻并联在某电源两端，因并联电路中各支路两端的电压相等，由2UPR=可知，R A的实际功率小，故D符合题意。
3．在图甲所示电路中，R0、R2为定值电阻，电流表、电压表都是理想电表。
滑动变阻器R1的滑片由一端移到另一端，电压表V1、V2和电流表A的示数均要发生变化。

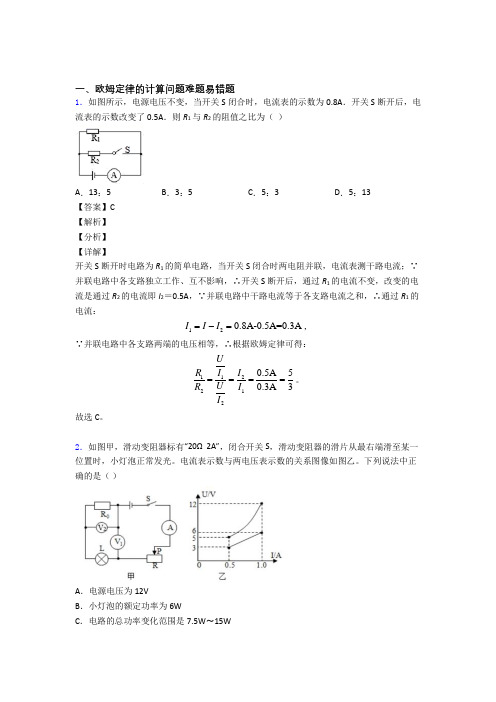

一、欧姆定律的计算问题难题易错题1．如图所示，电源电压不变，当开关S闭合时，电流表的示数为0.8A．开关S断开后，电流表的示数改变了0.5A．则R1与R2的阻值之比为（）A．13：5 B．3：5 C．5：3 D．5：13【答案】C【解析】【分析】【详解】开关S断开时电路为R1的简单电路，当开关S闭合时两电阻并联，电流表测干路电流；∵并联电路中各支路独立工作、互不影响，∴开关S断开后，通过R1的电流不变，改变的电流是通过R2的电流即I2＝0.5A，∵并联电路中干路电流等于各支路电流之和，∴通过R1的电流：120.8A-0.5A=0.3AI I I==-，∵并联电路中各支路两端的电压相等，∴根据欧姆定律可得：1122120.5A50.3A3UR I IUR II====。
故选C。
2．如图甲，滑动变阻器标有“20Ω 2A”，闭合开关S，滑动变阻器的滑片从最右端滑至某一位置时，小灯泡正常发光。
电流表示数与两电压表示数的关系图像如图乙。
下列说法中正确的是（）A．电源电压为12VB．小灯泡的额定功率为6WC．电路的总功率变化范围是7.5W〜15WD ．小灯泡正常发光时，滑动变阻器连入电路的电阻为3Ω【答案】BCD【解析】【详解】A ．从图甲可以看到，这是一个串联电路，电压表V 2测的是电阻R 0的电压，电压表V 1测的是电阻R 0和灯泡L 的电压之和，当电流表的示数是0.5A 时，滑动变阻器处于最右端，两电压表的读数是5V 、3V ，由于电压表V 1的示数大于电压表V 2的示数，所以15V U =、23V U =，滑动变阻器的电压是0.5A 20Ω10V U IR ==⨯=滑滑所以电源电压是15V 10V 15V U U U =+=+=滑电源A 错误；B ．由题意可知，当电路中电流是1.0A 时，小灯泡正常发光，电压表V 2的示数是6V ，电压表V 1的示数是12V ，那么这时小灯泡的电压是12V -6V 6V U ==灯那么小灯泡的额定功率是6V 1A 6W P U I ==⨯=灯灯灯B 正确；C ．电路的电流变化范围是0.5A 到1A ，那么电路的总功率最小是min min 15V 0.5A 7.5W P U I ==⨯=电源电路的总功率最大是max max 15V 1A 15W P U I ==⨯=电源所以电路的总功率变化范围是7.5W 〜15W ，C 正确；D ．当小灯泡正常发光时，电路中电流是1.0A ，滑动变阻器连入电路的电阻两端电压是'15V -12V 3V U ==滑滑动变阻器连入电路的电阻为'''3V 3Ω1AU R I ===滑滑滑 D 正确。

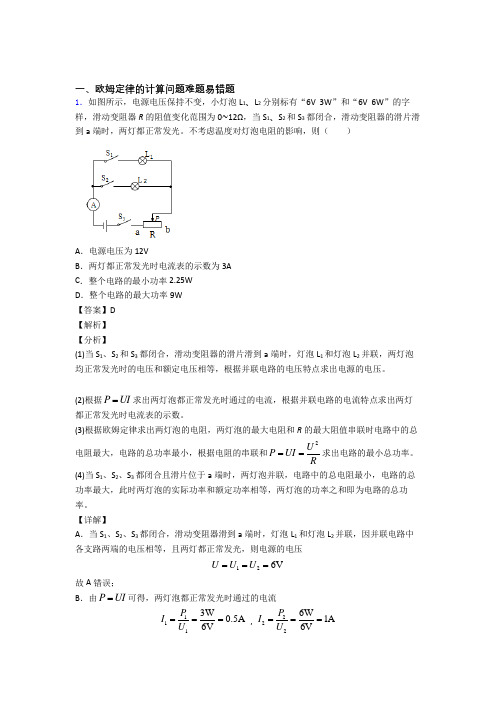

一、欧姆定律的计算问题难题易错题1．如图所示，电源电压保持不变，小灯泡L 1、L 2分别标有“6V 3W ”和“6V 6W ”的字样，滑动变阻器R 的阻值变化范围为0~12Ω，当S 1、S 2和S 3都闭合，滑动变阻器的滑片滑到a 端时，两灯都正常发光。
不考虑温度对灯泡电阻的影响，则（ ）A ．电源电压为12VB ．两灯都正常发光时电流表的示数为3AC ．整个电路的最小功率2.25WD ．整个电路的最大功率9W【答案】D【解析】【分析】(1)当S 1、S 2和S 3都闭合，滑动变阻器的滑片滑到a 端时，灯泡L 1和灯泡L 2并联，两灯泡均正常发光时的电压和额定电压相等，根据并联电路的电压特点求出电源的电压。
(2)根据P UI =求出两灯泡都正常发光时通过的电流，根据并联电路的电流特点求出两灯都正常发光时电流表的示数。
(3)根据欧姆定律求出两灯泡的电阻，两灯泡的最大电阻和R 的最大阻值串联时电路中的总电阻最大，电路的总功率最小，根据电阻的串联和2U P UI R==求出电路的最小总功率。
(4)当S 1、S 2、S 3都闭合且滑片位于a 端时，两灯泡并联，电路中的总电阻最小，电路的总功率最大，此时两灯泡的实际功率和额定功率相等，两灯泡的功率之和即为电路的总功率。
【详解】A ．当S 1、S 2、S 3都闭合，滑动变阻器滑到a 端时，灯泡L 1和灯泡L 2并联，因并联电路中各支路两端的电压相等，且两灯都正常发光，则电源的电压126V U U U ===故A 错误；B ．由P UI =可得，两灯泡都正常发光时通过的电流1113W 0.5A 6V P I U ===，2226W 1A 6VP I U ===因并联电路中干路电流等于各支路电流之和，则两灯都正常发光时电流表的示数120.5A1A 1.5AI I I=+=+=故B错误；C．由UIR=可得，两灯泡的电阻1116V12Ω0.5AURI===，2226V6Ω1AURI===当S1、S3闭合且滑片位于b端时，R1与R的最大阻值串联，电路中的总电阻最大，电路的总功率最小，因串联电路中总电阻等于各分电阻之和，则电路的最小总功率()22126V1.5W12Ω12ΩUPR R===++小故C错误；D．当S1、S2、S3都闭合且滑片位于a端时，两灯泡并联，电路中的总电阻最小，电路的总功率最大，因此时两灯泡均正常发光，所以整个电路的最大功率123W6W9WP P P=+=+=大故D正确。

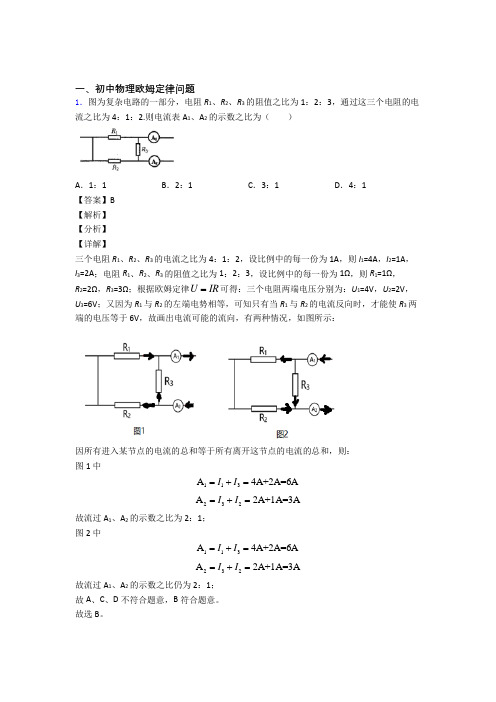

一、初中物理欧姆定律问题1．图为复杂电路的一部分，电阻R 1、R 2、R 3的阻值之比为1：2：3，通过这三个电阻的电流之比为4：1：2.则电流表A 1、A 2的示数之比为（ ）A ．1：1B ．2：1C ．3：1D ．4：1【答案】B 【解析】 【分析】 【详解】三个电阻R 1、R 2、R 3的电流之比为4：1：2，设比例中的每一份为1A ，则I 1=4A ，I 2=1A ，I 3=2A ；电阻R 1、R 2、R 3的阻值之比为1：2：3，设比例中的每一份为1Ω，则R 1=1Ω，R 2=2Ω，R 3=3Ω；根据欧姆定律U IR =可得：三个电阻两端电压分别为：U 1=4V ，U 2=2V ，U 3=6V ；又因为R 1与R 2的左端电势相等，可知只有当R 1与R 2的电流反向时，才能使R 3两端的电压等于6V ，故画出电流可能的流向，有两种情况，如图所示：因所有进入某节点的电流的总和等于所有离开这节点的电流的总和，则： 图1中113A 4A+2A=6A I I =+= 232A 2A+1A=3A I I =+=故流过A 1、A 2的示数之比为2：1； 图2中113A 4A+2A=6A I I =+= 232A 2A+1A=3A I I =+=故流过A 1、A 2的示数之比仍为2：1； 故A 、C 、D 不符合题意，B 符合题意。
故选B 。
2．如图所示，电源电压不变，a 、b 、c 为电流表或电压表。
滑动变阻器最大阻值为R 3，先闭合S 1再闭合S 2，发现b 表和c 表的读数均有明显变化。
下列判断正确的是（ ）A ．a 表可能是电压表，也可能是电流表B ．若b 表是电流表，先闭合S 1，再闭合S 2，a 表读数变大C ．若b 表是电压表，闭合S 1断开S 2移动变阻器的滑片时，b 、c 两表示数变化量的比值不变D ．若R 1=R 2=R 3，则控制开关状态和滑片位置，得到电路最大功率为最小功率的4倍 【答案】CD 【解析】 【详解】A ．由题意可知，c 表应该是电流表，不能是电压表，否则整个电路没有电流；假设a 表是电流表，b 表是电流表，那么整个电路会短路，这样不符合题意，所以b 表不能是电流表，假设b 表是电压表，那么电流流过变阻器后，就不会再流过电阻R 1、R 2，而是流过下面的a 表，即使再闭合S 2，c 表的示数都不会变化，这与题意不符合，所以a 表不能是电流表，只能是电压表，A 错误；B ．若b 表是电流表，先闭合S 1，那么滑动变阻器就会被短路，电路只有电阻R 1接入，再闭合S 2，电路有电阻R 1、R 2并联接入，这样a 表的读数是不变的，都是电源电压的大小，B 错误；C ．若b 表是电压表，闭合S 1断开S 2，只有电阻R 1、R 3串联接入电路，移动变阻器的滑片时，假设从'3R 变到''3R 时，b 表的示数从''3U 到'3U ，c 表的读数从''I 到'I ，可得到''31U U I R =-''''31U U I R =-b 表示数变化量是()''''''331U U U I I R ∆=-=-c 表示数变化量是'''I I I ∆=-那么b 、c 两表示数变化量的比值是()'''11'''I I R U R I I I-∆==-∆- 即这个比值大小不变，C 正确；D ．假设123R R R R ===，并且b 表是电压表，那么这个电路是电阻R 1、R 2并联后再和R 3串联，当R 3接入电路的电阻为零时，并且S 1、S 2都闭合时，R 1和R 2并联，电路中的总电阻最小，根据2U P R=可知，电路的总功率最大，大小是22222max122U U U U U P R R R R R=+=+= 当R 3接入电路的电阻最大时，并且S 1闭合，S 2断开时，R 1和R 3串联，这时电路的总电阻最大，根据2U P R=可知，电路的总功率最小，大小是22min132U U P R R R==+ 那么22max min2::4:12U U P P R R== 即max min 4P P =，可得到电路最大功率为最小功率的4倍，D 正确。

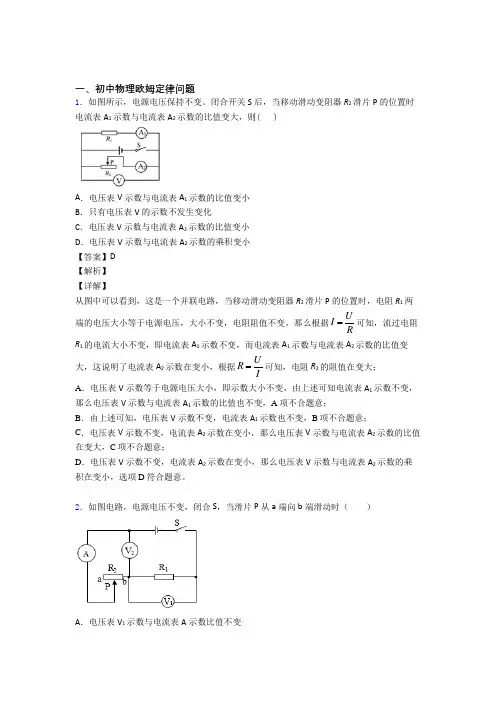

一、初中物理欧姆定律问题1．如图所示，电源电压保持不变。
闭合开关S后，当移动滑动变阻器R2滑片P的位置时电流表A1示数与电流表A2示数的比值变大，则( )A．电压表V示数与电流表A1示数的比值变小B．只有电压表V的示数不发生变化C．电压表V示数与电流表A2示数的比值变小D．电压表V示数与电流表A2示数的乘积变小【答案】D【解析】【详解】从图中可以看到，这是一个并联电路，当移动滑动变阻器R2滑片P的位置时，电阻R1两端的电压大小等于电源电压，大小不变，电阻阻值不变，那么根据UIR=可知，流过电阻R1的电流大小不变，即电流表A1示数不变，而电流表A1示数与电流表A2示数的比值变大，这说明了电流表A2示数在变小，根据URI=可知，电阻R2的阻值在变大；A．电压表V示数等于电源电压大小，即示数大小不变，由上述可知电流表A1示数不变，那么电压表V示数与电流表A1示数的比值也不变，A项不合题意；B．由上述可知，电压表V示数不变，电流表A1示数也不变，B项不合题意；C．电压表V示数不变，电流表A2示数在变小，那么电压表V示数与电流表A2示数的比值在变大，C项不合题意；D．电压表V示数不变，电流表A2示数在变小，那么电压表V示数与电流表A2示数的乘积在变小，选项D符合题意。
2．如图电路，电源电压不变，闭合S，当滑片P从a端向b端滑动时（）A．电压表V1示数与电流表A示数比值不变B ．电流表A 示数变大，电压表V 2不变C ．电压表V 1示数与电流表A 示数的乘积增大D ．电压表V 2示数与电流表A 示数的乘积不变【答案】AC【解析】【分析】【详解】A ．由电路图可知，R 1与R 2串联，电压表V 1测R 1两端的电压，电压表V 2测R 2两端的电压，电流表A 测电路中的电流，电压表V 1示数与电流表A 示数比值为定值电阻R 1的阻值，所以其比值不变，故A 正确；B ．当滑动变阻器的滑片P 从a 端向b 端滑动时，R 2接入电路中的电阻变小，所以分得的电压变小，即V 2示数变小；电路中的总电阻变小，所以电路中的电流变大，即A 示数变大，故B 错误；C ．当滑动变阻器的滑片P 从a 端向b 端滑动时，R 2接入电路中的电阻变小，V 2示数变小，所以V 1示数变大，电流表A 的示数也变大，所以电压表V 1示数与电流表A 示数的乘积增大，故C 正确；D ．电压表V 2示数与电流表A 示数的乘积为滑动变阻器R 2的功率22222221112211222()()42U U U P I R R R R R R R R R R R R ====+-+++ 由上式可知，R 2的电功率随着R 2阻值的变化而变化，当R 2与R 1阻值相等时，R 2功率最大，故D 错误。
一、欧姆定律的计算问题难题易错题1．如图甲所示的电路中，电源电压U 保持不变，R 0为定值电阻。
闭合开关，电流表A 的示数为I ，电压表V 1的示数为U 1，电压表V 2的示数为U 2；将滑动变阻器R 的滑片从一端移动到另一端，U 1、U 2随I 变化的关系如图乙所示；则下列说法正确的是（ ）A ．电源电压为5.5 VB ．滑片在最右端时，定值电阻R 0的功率为6WC ．滑动变阻器的最大阻值为12.5 ΩD ．电灯的电阻随着电流的增大而减小 【答案】B 【解析】 【分析】 【详解】由图可知，灯泡L 与R 0、R 组成串联电路，电压表V 2测量L 两端的电压，电压表V 1测量灯泡L 与R 两端的总电压，当电流表的示数变大时，电压表V 2变大，电压表V 1变小，所以U 2-I 的图线为BQ ， U 1-I 图线应该为AQ ；ABC ．由图像乙知，Q 点U 1和U 2相等，则此时滑动变阻器两端的电压为零，电阻为零，电压表的示数都是3V ，电路中的电流为2.0A ，所以03V 2.0R U +=电源…①当滑动变阻器的滑片移到最左端时，电路中的电流最小为1.0A ，由图像知：电压表V 1的示数为4.5V ，电压表V 2的示数为1V ，所以04.5V 1.0=R U +电源…②由①②得：U 电源=6V ，R 0=1.5Ω，故A 错误； 此时滑动变阻器两端的电压为12= 4.5V-1V=3.5V U U U -=滑滑动变阻器的最大阻值为3.5V===3.5Ω1.0AU R I 滑滑大小 故C 错误；滑片在最右端时，U 1和U 2相等都是3V ，电路中的电流为2.0A ，已知R 0=1.5Ω，定值电阻R 0的功率为2200(2.0A) 1.5Ω=6W P I R ==⨯故B 正确；D ．通过灯泡的电流增大时，灯泡两端的电压变大，温度升高，灯丝的电阻变大，故D 错误。
故选B 。
2．如图所示电路，电源电压不变，电压表量程是0~3V ，电流表量程是0~0.6A 。

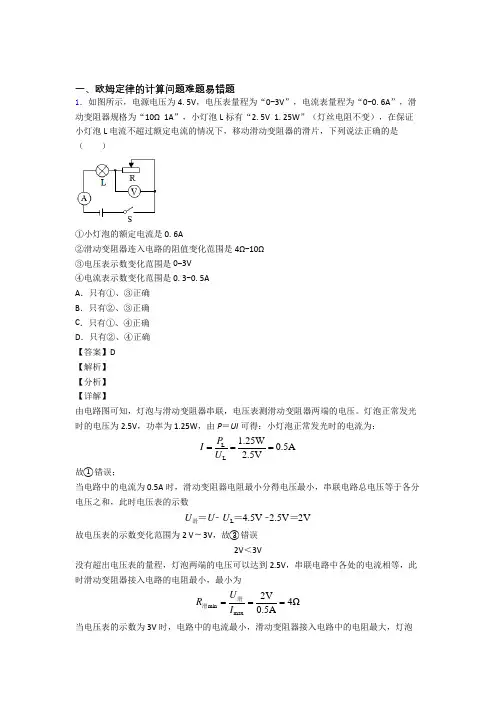

一、欧姆定律的计算问题难题易错题1．如图所示，电源电压为4.5V ，电压表量程为“0-3V ”，电流表量程为“0-0.6A ”，滑动变阻器规格为“10Ω 1A ”，小灯泡L 标有“2.5V 1.25W ”（灯丝电阻不变），在保证小灯泡L 电流不超过额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是（ ）①小灯泡的额定电流是0.6A②滑动变阻器连入电路的阻值变化范围是4Ω-10Ω ③电压表示数变化范围是0-3V ④电流表示数变化范围是0.3-0.5A A ．只有①、③正确 B ．只有②、③正确 C ．只有①、④正确 D ．只有②、④正确 【答案】D 【解析】 【分析】 【详解】由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压。
灯泡正常发光时的电压为2.5V ，功率为1.25W ，由P ＝UI 可得：小灯泡正常发光时的电流为：L L 1.25W 0.5A 2.5VP I U === 故①错误；当电路中的电流为0.5A 时，滑动变阻器电阻最小分得电压最小，串联电路总电压等于各分电压之和，此时电压表的示数L 4.5V 2.5V 2V U U U 滑＝﹣＝﹣＝故电压表的示数变化范围为2 V3V ，故③错误2V ＜3V没有超出电压表的量程，灯泡两端的电压可以达到2.5V ，串联电路中各处的电流相等，此时滑动变阻器接入电路的电阻最小，最小为min max 2V4Ω0.5AU R I ===滑滑 当电压表的示数为3V 时，电路中的电流最小，滑动变阻器接入电路中的电阻最大，灯泡两端的电压L max 4.5V 3V 1.5V U U U '=-=-=滑灯泡的电阻L L L 2.5V5Ω0.5A U R I === 电路中的最小电流L min L 1.5V0.3A 5ΩU I R === 电路中电流变化的范围是0.3A ～0.5A ，故④正确； 滑动变阻器接入电路中的最大阻值max max 3V10Ω0.3Amin U R I ===滑滑 滑动变阻器阻值变化的范围是4Ω～10Ω，故②正确。
一、欧姆定律的计算问题难题易错题1．如图所示，电源电压保持不变，小灯泡L 1、L 2分别标有“6V 3W ”和“6V 6W ”的字样，滑动变阻器R 的阻值变化范围为0~12Ω，当S 1、S 2和S 3都闭合，滑动变阻器的滑片滑到a 端时，两灯都正常发光。
不考虑温度对灯泡电阻的影响，则（ ）A ．电源电压为12VB ．两灯都正常发光时电流表的示数为3AC ．整个电路的最小功率2.25WD ．整个电路的最大功率9W 【答案】D 【解析】 【分析】(1)当S 1、S 2和S 3都闭合，滑动变阻器的滑片滑到a 端时，灯泡L 1和灯泡L 2并联，两灯泡均正常发光时的电压和额定电压相等，根据并联电路的电压特点求出电源的电压。
(2)根据P UI =求出两灯泡都正常发光时通过的电流，根据并联电路的电流特点求出两灯都正常发光时电流表的示数。
(3)根据欧姆定律求出两灯泡的电阻，两灯泡的最大电阻和R 的最大阻值串联时电路中的总电阻最大，电路的总功率最小，根据电阻的串联和2U P UI R==求出电路的最小总功率。
(4)当S 1、S 2、S 3都闭合且滑片位于a 端时，两灯泡并联，电路中的总电阻最小，电路的总功率最大，此时两灯泡的实际功率和额定功率相等，两灯泡的功率之和即为电路的总功率。
【详解】A ．当S 1、S 2、S 3都闭合，滑动变阻器滑到a 端时，灯泡L 1和灯泡L 2并联，因并联电路中各支路两端的电压相等，且两灯都正常发光，则电源的电压126V U U U ===故A 错误；B ．由P UI =可得，两灯泡都正常发光时通过的电流1113W 0.5A 6V P I U ===，2226W 1A 6VP I U ===因并联电路中干路电流等于各支路电流之和，则两灯都正常发光时电流表的示数120.5A1A 1.5AI I I=+=+=故B错误；C．由UIR=可得，两灯泡的电阻1116V12Ω0.5AURI===，2226V6Ω1AURI===当S1、S3闭合且滑片位于b端时，R1与R的最大阻值串联，电路中的总电阻最大，电路的总功率最小，因串联电路中总电阻等于各分电阻之和，则电路的最小总功率()22126V1.5W12Ω12ΩUPR R===++小故C错误；D．当S1、S2、S3都闭合且滑片位于a端时，两灯泡并联，电路中的总电阻最小，电路的总功率最大，因此时两灯泡均正常发光，所以整个电路的最大功率123W6W9WP P P=+=+=大故D正确。

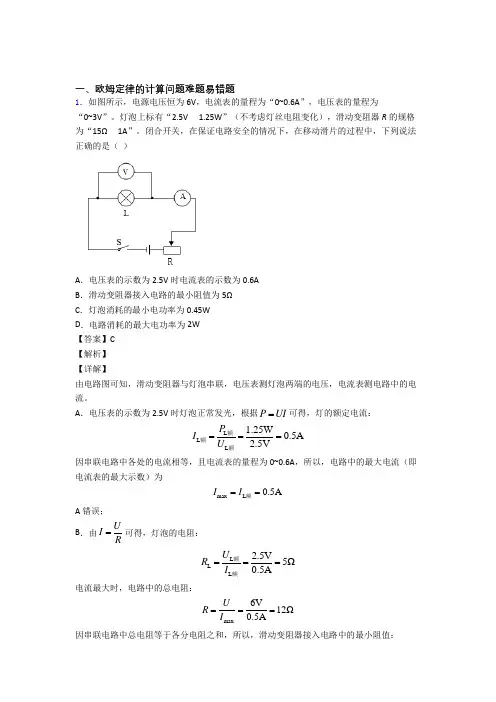

一、欧姆定律的计算问题难题易错题1．如图所示，电源电压恒为6V ，电流表的量程为“0~0.6A ”，电压表的量程为“0~3V ”。
灯泡上标有“2.5V 1.25W ”（不考虑灯丝电阻变化），滑动变阻器R 的规格为“15Ω 1A ”。
闭合开关，在保证电路安全的情况下，在移动滑片的过程中，下列说法正确的是（ ）A ．电压表的示数为2.5V 时电流表的示数为0.6AB ．滑动变阻器接入电路的最小阻值为5ΩC ．灯泡消耗的最小电功率为0.45WD ．电路消耗的最大电功率为2W 【答案】C 【解析】 【详解】由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流。
A ．电压表的示数为2.5V 时灯泡正常发光，根据P UI =可得，灯的额定电流：L L L 1.25W0.5A 2.5VP I U ===额额额因串联电路中各处的电流相等，且电流表的量程为0~0.6A ，所以，电路中的最大电流（即电流表的最大示数）为max L 0.5A I I ==额A 错误；B ．由UI R=可得，灯泡的电阻： L L L 2.5V5Ω0.5AU R I ===额额电流最大时，电路中的总电阻：max 6V12Ω0.5AU R I === 因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的最小阻值：L -12Ω-5Ω7ΩR R R ===滑B 错误；C ．当滑动变阻器接入电路中的电阻最大时，电路中电流最小，灯泡的功率最小，则电路中的最小电流：min L max 6V0.3A 5Ω15U I R R ===++Ω滑灯泡的最小功率：()()22Lmin min L 0.3A 5Ω0.45W P I R ==⨯=C 正确；D ．该电路的最大功率：max max 6V 0.5A 3W P UI ==⨯=D 错误。
2．如图，R 1为定值电阻，滑动变阻器R 2的最大阻值为20Ω，电源电压保持不变。
闭合开关后，将滑动变阻器的滑片从最左端滑到最右端的过程中，电压表V 1的示数从10V 变化到20V ，电压表V 2的示数从14V 变化到34V ，则下列说法中正确的是（）A ．电源电压为34VB ．电阻R 1的阻值为12ΩC ．电路中最小电流为1AD ．灯L 的阻值始终是4Ω【答案】AC 【解析】 【分析】 【详解】由图可知灯泡L 、定值电阻R 1与滑动变阻器R 2串联，电压表V 1测定值电阻R 1两端的电压，电压表V 2测灯泡L 与定值电阻R 1两端的电压，所以灯泡两端电压等于电压表V 2的示数减去电压表V 1的示数。
一、初中物理欧姆定律问题1．两江的物理大组长在测完电阻后， 把测量过的一个灯泡和一个定值电阻串联起来进行实验．图甲中的A 、B 分别为小灯泡和定值电阻的I U -图象， 小灯泡和电阻的连接情况如图乙所示，电源电压8 V ，下列说法正确的是A ．小灯泡电阻随温度的增大而减小B ．灯泡的实际电功率为0.6 WC ．定值电阻的阻值为0.05ΩD ．定值电阻的电功率为0.8 W【答案】B【解析】【详解】A ．由图甲结合U R I=可知，灯泡两端的电压增大时，灯泡的电阻增大；此时灯泡的实际功率增大，灯丝温度也在升高，由此说明，灯丝的电阻随温度的升高而增大，故A 错误； B ．灯泡和定值电阻串联，电流相等，电压之和等于电源电压，由图甲知，当电流为0.3A 时，灯泡两端电压为2V ，定值电阻两端电压为6V ，总电压为8V ，则灯泡的实际功率：2V 0.3A 0.6W L L P U I ==⨯=故B 正确；C ．由B 项数据可知，电阻的阻值：6V 20Ω0.3AR U R I ===， 故C 错误；D ．电阻的实际功率： 6V 0.3A 1.8W R R P U I ==⨯=，故D 错误。
2．如图所示的电路中，电源电压保持不变，R 为定值电阻，当开关闭合时，标有“8V 8W ”的小灯泡L 恰好正常发光；若保持定值电阻R 不变，将L 换成另一只标有“8V 4W ”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率A ．大于4WB ．等于4WC ．小于4WD ．无法确定 【答案】A【解析】【分析】【详解】根据公式可知，当额定电压相同时，额定功率越大，电阻越小，所以“8V 8W”的灯泡电阻小，“8V 4W ”的灯泡电阻大；根据串联电路电阻的分压特点可知，改接后，灯泡两端的电压变大，大于8V ，所以这只灯泡消耗的功率大于4W ．3．如图所示，电源电压恒为9V ，电压表的量程为0~3V ，电流表的量程为0~0.6A ，滑动变阻器的规格为“24Ω 0.8A ”，灯泡标有“3V 1.5W ”字样。
一、欧姆定律的计算问题难题易错题1．如图所示的电路中，电源电压保持不变，R1=2R2，闭合S、S1，断开S2时，电压表示数为5V，闭合S、S2，断开S1时，电压表示数为7V，则R:R2为A．3:2 B．2:3 C．7:5 D．5:7【答案】A【解析】【分析】【详解】闭合S、S1，断开S2时，R1、R串联接入电路，电压表测量的是R两端电压，示数为U R=5V，则由串联分压得，即①；闭合S、S2，断开S1时，R2、R串联接入电路，电压表测量的是R两端电压，示数为U R′=7V，则由串联分压得，即②，由①②解得R:R2=3:2．故选A．2．如图所示，电源电压恒为9V，电压表的量程为0~3V，电流表的量程为0~0.6A，滑动变阻器的规格为“24Ω 0.8A”，灯泡标有“3V 1.5W”字样。
闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（）A．滑动变阻器的电阻允许调节的范围是0~24ΩB．电流表示数的变化范围是0.1A~0.5AC．电压表示数的变化范围是1V~3VD．灯泡的最小功率是0.54W【答案】D【解析】【详解】可知灯的额定电流是从图中可以看到，灯泡和滑动变阻器串联，根据电功率公式P UIL L L 1.5W0.5A 3V P IU ===额额额 还可知道灯泡的电阻是L L L 3V6Ω0.5AU R I ===额额因为电压表的量程是0到3V ，所以当灯泡两端的电压是3V ，电路中的电流最大，大小是max L 0.5A I I ==额由此可计算得电路中的最小总电阻是min max 9V18Ω0.5AU R I ===总 那么滑动变阻器接入电路的最小阻值是L min min -18Ω-6Ω12ΩR R R ===滑总而当滑动变阻器接入电路的电阻最大时，灯泡两端的电压最小，电流也是最小的，电路是安全的，所以滑动变阻器的电阻允许调节的范围是12Ω~24Ω；电路中的最大总电阻是L max 6Ω24Ω30ΩR R R =+=+=总电路中的最小电流是min max9V0.3A 30ΩU I R ===总 所以电流表示数的变化范围是0.3A~0.5A ；也可知道灯泡两端的电压最小值是Lmin min L 0.3A 6Ω 1.8V U I R ==⨯=所以电压表示数的变化范围是1.8V~3V ；当电路中电流最小时，灯泡的电功率最小，大小是()22Lmin min L 0.3A 6Ω0.54W P I R ==⨯=故选D 。
一、欧姆定律的计算问题难题易错题1．图所示电路中，电源两端电压为U ，且保持不变，R 1、R 2和R 3为三个定值电阻，已知R 1＝5Ω，当只闭合开关S 2时，电流表的示数为0.3A ，电路消耗的总功率为P ；当三个开关都闭合时，电流表的示数变化了1.95A ，电路消耗的总功率为P ′，当只断开开关S 1时，电流表的示数为0.45A ，电路消耗的总功率为P ′′，下列判断正确的是A ．U ＝6V ，R 2＝20ΩB ．U ＝9V ，R 3＝30ΩC ．R 3＝10Ω，P ∶P ′′＝3∶2D ．R 2＝20Ω，P ∶P ′＝2∶15【答案】D【解析】【分析】【详解】当只闭合开关S 2时，电阻2R 、3R 串联，则23U R R =0.3A ，P =0.3U 当三个开关都闭合时，电阻1R 、2R 并联，则1U R +2U R =0.3A+1.95A ，P ′=2.25U 当只断开开关S 1时，电路中只有2R ，则2U R =0.45A ，P ′′=0.45U 解三式得U =9v ，R 2＝20Ω，R 3＝10Ω，P ∶P ′＝2∶15，P ∶P ′′＝2∶3所以D 正确。
故选D 。
2．如图所示，电源电压不变，闭合开关S ，将滑动变阻器的滑片P 从中点向右滑动的过程中，下列说法中正确的是（ ）A ．电流表A 1的示数变小，灯泡的亮度不变B ．电流表A 2的示数变大，电压表V 的示数不变C ．电压表的示数与电流表A 1的示数的比值变小D ．电压表V 的示数与电流表A 2的示数的比值变小【答案】A【解析】【分析】【详解】AB ．看图分析可知，滑动变阻器与灯泡并联，电流表A 2测量干路总电流，A 1测量滑动变阻器所在支路的电流，电压表测量该并联电路的电源电压。
滑动变阻器的滑片P 从中点向右滑动时，滑动变阻器接入电路的电阻变大，电路总电阻变大，电源电压和灯泡所在支路不受滑动变阻器阻值变化的影响，即电压表示数不变，灯泡亮度不变。
一、欧姆定律的计算问题难题易错题1．小明利用图甲的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I—1R图像，如图乙，由图可知（）A．定值电阻两端电压控制为2V不变B．当电流为0.2A时，电阻R为0.1ΩC．当滑片向右移时，电压表数变大D．当电流分别为0.25A和0.5A时，接入电路的导体的电阻之比为1:2【答案】A【解析】【分析】由题意可知，本题考查了“通过导体的电流与电阻的关系”，可以运用欧姆定律和串联电路的特点进行分析判断。
【详解】AB．由I—1R图象可得，当导体中电流为0.2A时，其对应的电阻为10Ω，该实验利用控制变量法，需控制定值电阻两端电压不变0.2A10Ω2VU IR==⨯=故A符合题意，B不符合题意；C．滑片右移时，R'电阻增大，由串联电路的分压原理可知，R'两端电压增大，而电源总电压保持不变，所以R两端电压减小，即电压表示数减小，故C不符合题意；D．电流分别为0.25A和0.5A时，通过R的电流之比为1 20.25A1 0.5A2II==实验中，需保持R两端电压不变，则由欧姆定律可得112 2121 2UI R RUI RR===由上式可得1221RR=故D不符合题意。
故选A。
2．如图甲所示的电路中，电源电压保持不变，闭合开关 S 后，滑片 P 从b端移动到 a端的过程中，电压表示数U与电流表示数I的关系图像如图乙所示，下列判断正确的是（）A．电源电压为 4V B．电路总功率的最大值为 2.4WC．R1电功率的最小值为 0.4W D．R2的最大阻值为10Ω【答案】C【解析】【详解】由图甲可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流；当滑片于a 端时，其接入电路电阻为0，电路中的电流最大，由图乙可知I1=0.6A，由UIR=可得，电源的电压1110.6AU I R R==⨯…①当滑片于b端时，变阻器接入电路中的电阻最大，电路中的电流最小，由图乙可知，I2=0.2A，U2=4V，则滑动变阻器的最大阻值2224V=20Ω0.2AURI==故D错误；因串联电路中总电压等于各分电压之和，所以电源的电压21210.2A4VU I R U R=+=⨯+…②因电源的电压不变，由①②可得110.6A0.2A4VR R⨯=⨯+解得：R1=10Ω，电源的电压10.6A0.6A10Ω6VU R=⨯=⨯=故A错误；电路消耗的最大功率116V 0.6A 3.6W P UI ==⨯=故B 错误；R 1电路消耗的最小功率221210.2A 10Ω0.4W P I R ==⨯=（） 故C 正确。
一、初中物理欧姆定律问题1．灯泡L的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，电路中电源的电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是A．电路消耗的总功率保持不变B．电压表与电流表示数的比值变小C．电流表的示数增大，电压表的示数减小D．灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量【答案】D【解析】【分析】【详解】AC．灯与R串联，电压表测L的电压，电流表测电路的电流，滑动变阻器的滑片P向左滑动时，变阻器连入的电阻变小，电路的总电阻变小，由欧姆定律，电路的电流变大，根据 ，电路消耗的总功率变大；通过灯的电流变大，灯的电压变大，故AC错误；P UIB．由欧姆定律，电压表与电流表示数的比值即灯的电阻，如下所示，通过灯的电流随电压变大而变大，而且电压的增大量大于电流的增大量，由欧姆定律，灯的电阻变大，即电压表与电流表示数的比值变大，B错误；D．电路的总电阻变小，故灯泡电阻的增大量小于滑动变阻器接入电路电阻的减小量，即灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量，D正确。
故选D。
2．用电流表和电压表测电阻时，电压表和电流表有如图所示的两种接法。
关于这两种接法，下列说法中正确的是（）A ．甲图适合测量阻值较大的电阻，误差会减小B ．乙图适合测量阻值较大的电阻，误差会减小C ．若考虑甲图电流表本身的电阻，则测量值与真实值相比偏小D ．若考虑乙图电压表本身的电阻，则测量值与真实值相比偏大 【答案】A 【解析】 【分析】 【详解】A ．由图甲所示电路图可知，电流表采用内接法，由于电流表的分压作用，所测电压偏大，试验误差是由电流表的分压造成的，当待测电阻阻值远大于电流量表内阻时，即甲图适合测量阻值较大的电阻，误差会减小，故A 正确；B ．由图乙所示电路图可知，电流表采用外接法，由于电压表的分流作用，使所测电流偏大，实验误差来源于电压表分流，当电压表内阻远大于待测定值阻值时，即乙图适合测量阻值较小的电阻，误差会减小，故B 错误；C ．甲电路是安培表内接法，如果不考虑操作的偶然误差，按甲、乙两种电路进行实验，甲图中电压表两侧的电压是待测电阻上的电压与电流表上的电压的和，所以甲图中电阻测量值R A RU U U R R R+=>甲 即测量值与真实值相比偏大，故C 错误；D ．乙电路是安培表外接法，流过电流表的电流是待测电阻上的电流与电压表上电流的和，所以乙图中电阻测量值R V RU UR I I I =<+乙即测量值与真实值相比偏小，故D 错误。
一、欧姆定律的计算问题难题易错题1．如图所示为一种电子显示的握力计和它的工作原理示意图。
电源电压不变。
握力显示表是由电流表改装而成，定值电阻R2起保护电路作用，其电阻值为5Ω，不施加力时弹簧一端的滑片P在电阻R1的最上端，移动到最下端时施加的力最大（弹簧的电阻不计）。
电路中电流变化的范围为0.1~0.6A。
则下列说法正确的是（）A．施加的力最大时电路中电流为0.6AB．R1连入电路阻值变化范围是0~30ΩC．电路消耗的总功率变化范围是0.3W~1.5WD．R1消耗的最大功率为0.45W【答案】D【解析】【分析】【详解】A．两个电阻串联在电路中，不施加力时弹簧一端的滑片P在电阻R1的最上端，此时电路电阻最小，电流最大为0.6A，可得电源电压为3V，移动到最下端时电路电阻最大，电流最小为0.1A，故A错误；B．由电路图可知，滑动变阻器接入电路的阻值最小为零时，只有R2接入电路，电路中电阻最小，电流最大为0.6A，电源电压U=U2=I最大R2=0.6A×5Ω=3V滑动变阻器阻值全部接入电路时，电路中电流最小为0.1A，总电阻R总=3V=0.1AUI最小=30Ω滑动变阻器最大阻值R1=R总-R2=30Ω-5Ω=25Ω故B错误；C．电路消耗的总功率最大为P大=UI大=3V×0.6A=1.8W电路消耗的总功率最小为P小=UI小=3V×0.1A=0.3W可得电路消耗的总功率变化范围是0.3W~1.8W，故C错误；D ．由电功率公式2222111221112111(3V)()()(5)10(5)105U U U P R R R R R R R R R ====-Ω+Ω-Ω+Ω++Ω可知当R 1为5Ω时，消耗的功率最大为0.45W ，故D 正确。
故选D 。
2．如图甲所示的电路中，电源电压为12V 保持不变，R 2是定值电阻。
闭合开关S ，将滑动变阻器R 1的滑片从最左端向右滑动直到小灯泡L 正常发光。
一、欧姆定律的计算问题难题易错题1．如图所示的电路中，电源电压保持不变，定值电阻R 2=3Ω，滑动变阻器的最大阻值为R 。
将滑动变阻器的滑片P 移至右端，只闭合开关S 1，电压表V 1示数为U 1，电压表V 2的示数为U 2，电流表A 的示数为0.4A ；再将滑动变阻器的滑片P 置于左端时，电压表V 1示数为U 1′，电压表V 2示数为U 2′。
已知U 1：U 1′=2：1，U 2：U 2′=1：3，以下说法不正确的是（ ）A ．R 的电阻为10ΩB ．当开关都闭合，电路消耗的最小功率为30WC ．电源电压为6VD ．只闭合开关S 1时，电路消耗的最大功率为7.2W 【答案】B 【解析】 【分析】 【详解】将滑动变阻器的滑片P 移至右端接入阻值最大，只闭合开关S 1时，三个电阻串联，电压表V 1测量电阻R 与定值电阻R 1两端电压，电压表V 2测量定值电阻R 2两端电压，电流表测量电路电流，此时111()U R R I =+ 2213Ω0.4A 1.2V U R I ==⨯=且012U U U =+再将滑动变阻器的滑片P 置于左端时接入阻值为零，此时112U R I '= 222U R I '=且012U U U ''=+已知U 1：U 1′=2：1，U 2：U 2′=1：3，联立可得11212232UU U U U U ''+=+=+U 1：U 2=4：1则电源电压为012255 1.2V 6V U U U U =+==⨯=1244 1.2V 4.8V U U ==⨯=故C 正确，C 不符合题意； 滑片P 置于左端时电路电流为2222233 1.2V 1.2A 3ΩU U IR R '⨯====即定值电阻R 1为1212222 1.2V2Ω1.2AU U R I I '⨯==== 则滑动变阻器的最大阻值为111111 4.8V 2Ω10Ω0.4AU U R R R I I =-=-=-= 故A 正确，A 不符合题意；只闭合开关S 1时，由P=UI 可知当滑片P 置于左端时接入阻值为零时，电路消耗功率最大，为26V 1.2A 7.2W P UI ===⨯故D 正确，D 不符合题意；当开关都闭合时，三个电阻并联，电路消耗功率为22122R R U U P R U '=++可知，当滑动变阻器的滑片P 移至右端接入阻值最大时，电路功率最小，为2226V 6V 6V 10Ω3()()()Ω2Ω33.6W P '=++=故B 错误，B 符合题意。
故选B 。
2．如图所示电路，电源电压不变，闭合开关S ，当滑片P 置于变阻器的B 端时，电压表的示数为6V ，在10s 内定值电阻1R 产生的热量为36J ；当滑片P 置于变阻器的中点时，电压表的示数变化了2V 。
下列结果正确的是（ ）A ．1R 先后两次消耗的电功率之比为9∶16B ．滑动变阻器2R 的最大阻值为10ΩC ．电源电压为12VD ．1R 的阻值为10Ω 【答案】ABCD 【解析】 【分析】 【详解】由电路分析可知，定值电阻R 1与滑动变阻器R 2串联，电压表测R 2两端的电压，因串联电路中各处的电流相等，所以当滑片滑到B 端时，电路中电流为11226V U I R R == 因串联电路中总电压等于各分电压之和，则电源电压为111126V6V U I R U R R =+=⨯+ 当滑片滑到中点时，R 2接入电路的电阻变小，电压表示数应减小，即滑片滑到中点时，滑动变阻器两端电压为216V 2V 4V U U U =-∆=-=此时电路中的电流为2222222224V 8V2U U I R R R R ⨯==== 则电源电压为212128V4V U I R U R R =+=⨯+ 因电源的电压不变，则11226V 8V 6V 4V R R R R ⨯+=⨯+ 解得：R 1=R 2，则电源的电压为11111216V 6V6V 6V 12V U I R U R R R R =+=⨯+=⨯+= 当滑片滑到B 点时，R 1两端电压为3112V 6V 6V U U U =-=-=由2U Q t R=可得，R 1的阻值为 2231(6V)10s 10Ω36JU R t Q ==⨯=因R 1=R 2，故R 2的最大阻值为10Ω，滑片在B 点时和滑片在中点时，电路中的电流之比为12226V 38V4I R I R == R 1先后两次消耗的电功率之比为22211112221239()416P I R I P I R I ====() 故选ABCD 。
3．如图所示的电路中，S 1 闭合 S 2 断开时，甲、乙是电流表，I 甲︰I 乙＝1︰4，此时电路的总功率为 P 1；当 S 1、S 2 都闭合时，甲、乙是电压表，此时电路的总功率为 P 2，则下列说法正确的是（ ）A ．电阻大小之比 R 1︰R 2＝3︰1B ．当 S 1 闭合、S 2 断开时，通过 R 1 和 R 2 电流之比为 I 1︰I 2＝3︰1C ．S 1、S 2 闭合时，甲乙电压表示数之比 U 甲︰U 乙＝3︰1D ．总功率之比 P 1︰P 2＝16︰3 【答案】BD 【解析】 【详解】由图可知，当S 1闭合、S 2断开时，甲、乙是电流表，R 1、R 2并联，甲电流表测的是R 2支路电流，乙电流表测的是干路电流，则I 甲=I 2，I 乙=I 1+I 2，由题知I 甲：I 乙=1：4，即21214I I I +=：（）：解得I 1：I 2=3：1，故B 正确；并联电路各支路两端的电压相等，即12U U U ==，根据欧姆定律可得电阻之比12211213U UR R I I I I ===：：：： 故A 错误；当S 1、S 2都闭合时，甲、乙两表都是电压表，R 1、R 2串联，甲电压表测电源的电压，乙电压表测R 2两端的电压，串联电路中电流处处相等，根据欧姆定律得，甲电压表的示数12U I R R '=+甲（）乙电压表的示数：2U IR '=乙，所以12212213343U U I R R IR R R R ''=+=+=+=甲乙：（）：（）：（）：：故C 错误；前后两次的总功率分别为22121=R P U UR + 2212U P R R =+所以2222212121212121313163U U U P P R R R R R R R R =+=+=+⨯=+：（）：（）：（）：（）： 故D 正确。
故选BD 。
4．如图所示，电源电压为5V ，灯泡标有“3V 、1.5W ”字样，滑动变阻器R 的规格为“30Ω1A ”，定值电阻010ΩR =，电压表量程“0~3V ”，电流表量程为“0~0.6A ”。
在电路安全的情况下，下列判断错误的是（不计温度对灯丝电阻的影响）（ ）A ．灯泡L 正常发光时的电阻为6ΩB ．闭合开关1S S 、，断开开关2S 时，滑动变阻器R 允许接入电路的阻值范围是4~15ΩC ．闭合开关2S S 、，断开开关1S 时，该电路的最大电功率是0.625WD ．闭合开关2S S 、，断开开关1S 时，1min 定值电阻0R 消耗的电能最多是150J 【答案】BC 【解析】 【分析】 【详解】A ．由2U P UI R==可得，灯泡正常发光时的电阻()22L L L 3V 6Ω1.5WU R P === 故A 正确，不符合题意；B ．闭合开关1S S 、，断开开关2S 时，滑动变阻器R 与灯泡L 串联，电压表测R 两端的电压，电流表测电路中的电流，灯泡正常发光时的电流L L L 3V=0.5A 6ΩU I R == 因串联电路中各处的电流相等，且电流表量程为0～0.6A ，所以，电路中的最大电流I 大=0.5A ，此时滑动变阻器接入电路中的电阻最小，此时电路的总电阻5V =10Ω0.5AU R I ==总大 因串联电路中总电阻等于各分电阻之和，所以，变阻器接入电路中的最小阻值L 10Ω-6Ω=4ΩR R R =-=小总当电压表的示数U R =3V 时，电路中的电流最小，变阻器接入电路中的电阻最大，因串联电路中总电压等于各分电压之和，所以，此时灯泡两端电压L R 5V-3V=2V U U U '=-=此时电路中的电流L RL U U I R R '==小大即2V 3V 6ΩR =大解得：R 大=9Ω，所以，滑动变阻器的取值范围是4Ω～9Ω，故B 错误，符合题意； C ．闭合开关2S S 、，断开开关1S 时，滑动变阻器R 与R 0串联，电压表测R 两端的电压，电流表测电路中的电流，滑动变阻器的滑片移到最左端时，电路中的功率最大，最大功率为220(5V)==2.5W 10ΩU P R =大故C 错误，符合题意；D ．由C 可知，定值电阻R 0的最大功率是2.5W ，1min 定值电阻R 0消耗的电能最多是0= 2.5W 60s 150J W P t =⨯=大大故D 正确，不符合题意。
故选BC 。
5．把标有“6V 3W ”的小灯泡与最大阻值为100Ω的滑动变阻器连接在电源电压恒为18V 的电路中，各电表选择的量程如图所示，要求闭合开关后两电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值（灯丝电阻不变），下列说法正确的是（ ）A ．在滑动变阻器滑片向左移动的过程中，电流表示数变大，电压表示数变小B ．电路的总功率最大值为10.8WC ．小灯泡的电功率最小值为0.75WD ．滑动变阻器允许调节的范围是24Ω~60Ω 【答案】ACD 【解析】 【分析】分析实物图可知：灯泡与滑动变阻器是串联关系；电流表测量串联电路的电流（所选量程为0~0.6A ），电压表测量滑动变阻器两端的电压（所选量程为0~15V ）。
(1)滑片向左移动时，根据滑动变阻器的变阻原理判定连入电路的电阻的变化；再判定总电阻的变化，根据欧姆定律和串联电路的电压关系判定电流表和电压表示数的变化情况； (2)由灯的铭牌求出灯正常发光时的电流和灯丝电阻，确定电路中的最大电流，根据欧姆定律求出滑动变阻器连入电路的最小电阻，利用P UI =求电路的总功率最大值； (3)为保护电压表，滑动变阻器两端的最大电压为15V ，此时滑动变阻器连入的电阻最大，利用串联电路的电压关系求出此时加在灯两端的电压；再利用欧姆定律求出此时电路中的最小电流和滑动变阻器连入的电阻；最后利用P UI =求小灯泡的电功率最小值； (4)由(2)(3)得出滑动变阻器允许调节的范围。
【详解】A ．由图知道，由实物电路图可知：灯泡与滑动变阻器串联；电流表测量串联电路的电流（所选量程为0~0.6A ），电压表测量滑动变阻器两端的电压（所选量程为0~15V ），当滑片向左移动时，则滑动变阻器连入电路的电阻变小，电路的总电阻变小，由于电源电压不变，由UI R=知道，电路中的电流变大，即电流表的示数变大；滑动变阻器连入电路的电阻变小、分压变小，所以电压表示数的变小，故A 正确； B ．由P UI =可知，当灯正常发光时的电流3W0.5A 6VP I U ===额额额由于电路中的最大电流是0.5A ，则滑动变阻器连入电路的最小电阻min max18V 6V24Ω0.5AU UR I --===额此时电路中电功率最大max max 18V 0.5A 9W P UI ==⨯=故B 错误；C ．由2U P R=可知，灯泡的电阻22L (6V)12Ω3WU R P ===额额由图知道，为保护电压表，滑动变阻器两端的最大电压为15V ，此时滑动变阻器连入的电阻最大，由串联电路电压特点可知，小灯泡两端的最小电压是L R 18V 15V 3V U U U =-=-=此时电路中的电流L R L L 3V0.25A 12ΩU I I I R ===== 所以滑动变阻器连入的最大电阻R max R 15V60Ω0.25AU R I === 此时小灯泡的最小电功率min L L 3V 0.25A 0.75W P U I ==⨯=故C 正确；D ．由以上计算知道，滑动变阻器允许调节的范围为24Ω~60Ω，故D 正确。
