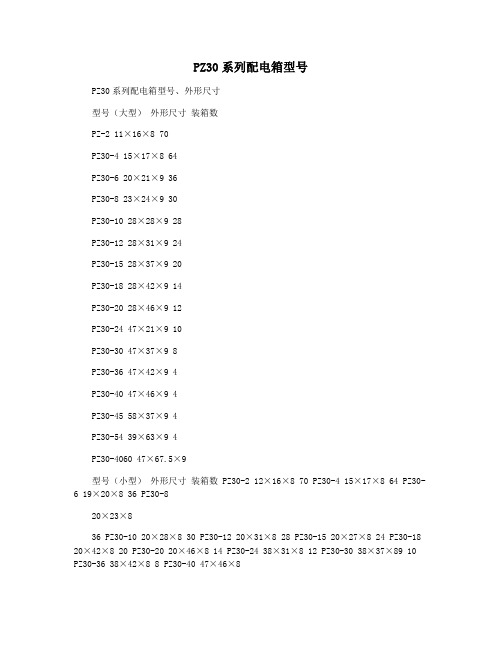

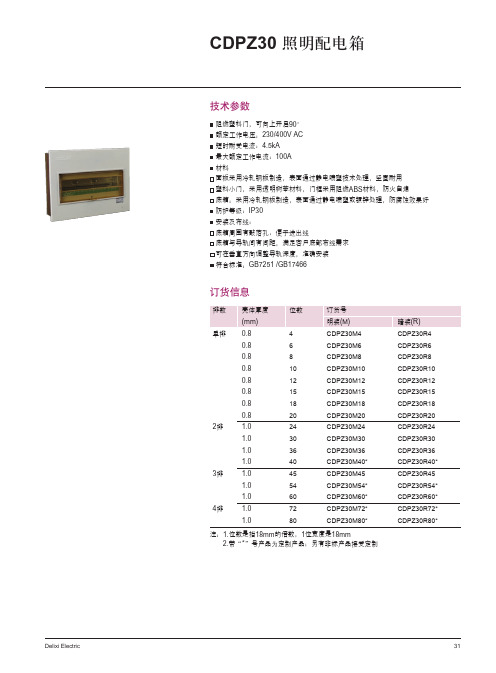

PZ30系列配电箱型号PZ30系列配电箱型号、外形尺寸型号（大型）外形尺寸装箱数PZ-2 11×16×8 70PZ30-4 15×17×8 64PZ30-6 20×21×9 36PZ30-8 23×24×9 30PZ30-10 28×28×9 28PZ30-12 28×31×9 24PZ30-15 28×37×9 20PZ30-18 28×42×9 14PZ30-20 28×46×9 12PZ30-24 47×21×9 10PZ30-30 47×37×9 8PZ30-36 47×42×9 4PZ30-40 47×46×9 4PZ30-45 58×37×9 4PZ30-54 39×63×9 4PZ30-4060 47×67.5×9型号（小型）外形尺寸装箱数 PZ30-2 12×16×8 70 PZ30-4 15×17×8 64 PZ30-6 19×20×8 36 PZ30-820×23×836 PZ30-10 20×28×8 30 PZ30-12 20×31×8 28 PZ30-15 20×27×8 24 PZ30-18 20×42×8 20 PZ30-20 20×46×8 14 PZ30-24 38×31×8 12 PZ30-30 38×37×89 10 PZ30-36 38×42×8 8 PZ30-40 47×46×84DZ47-60小型断路器导线选择额定电流lm(A) 铜导线标称截面积（mm2） 1~6 1 10 1.5 16、20 2.5 25 4 32 6 40、50 10 60 16大3P的空调的功率为2250kw,也就是用电流为2250/220=10A，用32A的一般情况下是完全可以的在跳闸时，你可以去摸一下空气开关，如果发烫，那就换一个。
终端配电箱系列分暗装式、明装式二类（1—60回路）。
适用于交流50HZ，电压220V或380V，总电流100A 以下的终端电路中。
拼装在一根TH35标准导轨上，具有防漏电、短路过载等多种保护功能。
箱内设有进线装置及零线排、地线排，接线方便，外观豪华。
型号规格型号规格PZ30—04PZ30—20PZ30—06PZ30—24PZ30--08PZ30—30PZ30—10PZ30—36PZ30—12PZ30—45PZ30—15PZ30—60PZ30—18概述本系列配电箱可作动力照明，电动机控制，对电路进行过载、漏电及短路保护之用。
广泛适用于工业和民用建筑、工矿企业、大厦、车站、医院、学校、住宅等。
产品符合ＩＥＣ６０４３９－３《低压成套开关设备和控制设备》、ＧＢ７２５１．１－１９９７、ＣＢ７２５１．３－１９９７《低压成套开关设备和控制设备》等标准。
基本电气参数主回路额定电压220、380V额定绝缘电压400V额定频率50Hz额定电流≤125A保护等级IP30PZ30(FD40)系列终端箱适用于工业和民用建筑中的室内照明控制，箱体有明装和暗装两种安装方式(暗装箱一般配有预埋箱)，面板配有机玻璃罩。
产品结构与用途PZ30(FD40)系列终端箱具有外形整齐美观、使用方便、不挤占空间及接线隐蔽等许多优点。
箱体内装小型断路器，并有多种回路方案可供选择。
一般用于60A 以下室内照明。
产品外形尺寸名称 规格 外形尺寸 PZ30终端箱 6回路 220×170×120 PZ30终端箱 12回路 220×290×120 PZ30终端箱 18回路 220×390×120 PZ30终端箱 24回路 390×290×130PZ30终端箱 36回路 390×390×130 FD40终端箱 12回路 210×290×110 FD40终端箱18回路235×355×110。

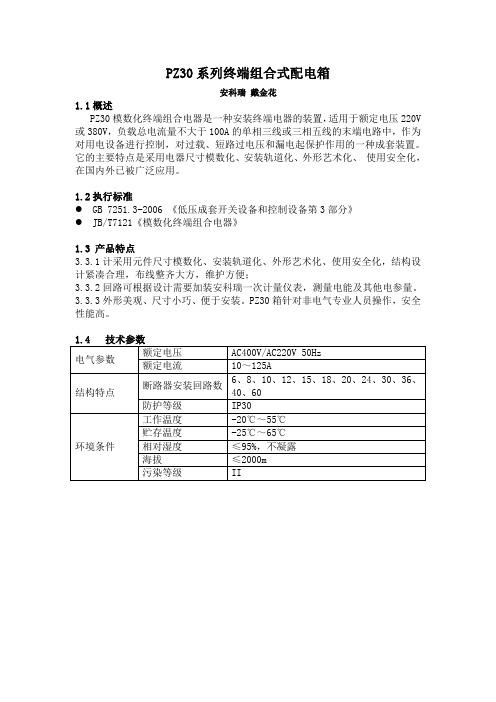

PZ30系列终端组合式配电箱安科瑞戴金花1.1概述PZ30模数化终端组合电器是一种安装终端电器的装置，适用于额定电压220V 或380V，负载总电流量不大于100A的单相三线或三相五线的末端电路中，作为对用电设备进行控制，对过载、短路过电压和漏电起保护作用的一种成套装置。
它的主要特点是采用电器尺寸模数化、安装轨道化、外形艺术化、使用安全化，在国内外已被广泛应用。
1.2执行标准●GB7251.3-2006《低压成套开关设备和控制设备第3部分》●JB/T7121《模数化终端组合电器》1.3产品特点3.3.1计采用元件尺寸模数化、安装轨道化、外形艺术化、使用安全化，结构设计紧凑合理，布线整齐大方，维护方便；3.3.2回路可根据设计需要加装安科瑞一次计量仪表，测量电能及其他电参量。
3.3.3外形美观、尺寸小巧、便于安装。
PZ30箱针对非电气专业人员操作，安全性能高。
1.4技术参数电气参数额定电压AC400V/AC220V50Hz 额定电流10～125A结构特点断路器安装回路数6、8、10、12、15、18、20、24、30、36、40、60防护等级IP30环境条件工作温度-20℃～55℃贮存温度-25℃～65℃相对湿度≤95%，不凝露海拔≤2000m污染等级II1.5外形尺寸常用型号备注APZ-12RARZ-24R APZ-36RAPZ-60R APZ-12MAPZ-24M APZ-36M APZ-60M ●R:嵌墙安装●M:挂墙明装1.6型号说明APZ -□□安装方式：R:嵌墙安装M:挂墙明装安装模数：10,12,15,20,24,30,36,40,60；PZ：PZ30箱A：安科瑞1.7应用领域3.7.1高层建筑现代高层建筑中的各个区域都安装有PZ30箱，其安装方便、占用空间小、可嵌入安装、外形美观等特点，深受顾客青睐。
3.7.2住宅小区、住宅的各个区域和楼层都安装PZ30系列终端组合式配电箱进行用电进行分配、计量。
PZ30系列配电箱型号、外形尺寸
型号（大型）外形尺寸装箱数
PZ-2 11×16×8 70
PZ30-4 15×17×8 64
PZ30-6 20×21×9 36
PZ30-8 23×24×9 30
PZ30-10 28×28×9 28
PZ30-12 28×31×9 24
PZ30-15 28×37×9 20
PZ30-18 28×42×9 14
PZ30-20 28×46×9 12
PZ30-24 47×21×9 10
PZ30-30 47×37×9 8
PZ30-36 47×42×9 4
PZ30-40 47×46×9 4
PZ30-45 58×37×9 4
PZ30-54 39×63×9 4
PZ30-4060 47×67.5×9
型号（小型）外形尺寸装箱数 PZ30-2 12×16×8 70 PZ30-4 15×17×8 64 PZ30-6 19×20×8 36 PZ30-8
20×23×8
36 PZ30-10 20×28×8 30 PZ30-12 20×31×8 28 PZ30-15 20×27×8 24 PZ30-18 20×42×8 20 PZ30-20 20×46×8 14 PZ30-24 38×31×8 12 PZ30-30 38×37×89 10 PZ30-36 38×42×8 8 PZ30-40 47×46×8
4
DZ47-60小型断路器导线选择
额定电流lm(A) 铜导线标称截面积（mm2） 1~6 1 10 1.5 16、20 2.5 25 4 32 6 40、50 10 60 16
大3P的空调的功率为2250kw,也就是用电流为2250/220=10A，用32A的一般情况下是完全可以的
在跳闸时，你可以去摸一下空气开关，如果发烫，那就换一个。
可能是开关的接触点有点问题。
换一个相同型号，好一点品牌的。
如果改为40A的，也未尝不可。
但不宜太大。
40A足矣！！ 1、DZ4760A C25：
DZ47---系列微型断路器（还有很多系列，基本都是厂家命名的） LE-----带漏电脱扣功能 60-----框架等级为60A
C------瞬时脱扣过流倍数按照明类，如5~7或7~10倍，D为动力型10~14倍
2、塑壳断路器NS100N-STR22SE-100/3P-P-RC NS-----施耐德（天津梅兰日兰）产品代号100----框架电流等级，有100、160、250、400、630 STR22SE--脱扣器类型，电子脱扣，用于NS100、160、250 100/3P---额定电流100A，极数为3极
P------插入式（安装方式），F--固定式，D--抽出式 FC-----板前接线，RC--板后接线另外，后缀还可以有： MX/MN--分励/失压线圈
OF/SD/SDE/SDV----多功能辅助开关 MCH----电动操作机构
ME/MB/MH----漏电保护模块、电流表模块、电流互感器模块、延伸旋转手柄
3、类似的图纸标注还有很多，不一定是统一的作图规定、规范，凡是与电气产品有关的标注代号，基本上都参照厂家的产品样本。
4、作图方面，只有类似【管线规格、数量】、【管线敷设方式】、【设备、材料型号、容量】等才有比较一致的标注方式。
比如：ZR-BV-3*2.5 SC20WC----表示含义：
阻燃聚氯乙烯绝缘2.5平方毫米铜芯电线，3根穿20钢管，墙内暗埋敷设。
5、通用标注含义，请参照《建筑电气安装工程手册》（吕光大主编）第一册，或参照设计手册，或找电气工程识图方面的书。
一、全部电器总容量5000W，负荷不大，用【32A/2P断路器+漏电脱扣附件】即可。
如果考虑【需用系数】的话，25A规格也可。
二、计算公式：
Ijs=Kx*P/U/cosφ，其中： Ijs-------计算电流；
Kx--------需用系数，家庭用电，Kx在0.5~0.7之间足够；
P---------安装容量，所有电器（插座也折算在内，每个100W估算进去）； cosφ------功率因数，民用电气线路按0.85~0.9估算。
得到计算电流值后，选择断路器可以套大1、2个规格的，但要注意，断路器与其所保护的线路之间要配套（指出线回路）： 16A----------对应线路为BV-2.5； 20、25A------对应线路为BV-4； 32A----------对应线路为BV-6;
40A----------对应线路为BV-10（一般是住宅进线规格，对应40A电表）。
三、品牌：
最好的，选施耐德（梅兰日兰）C65N-32/2P+ELE
一般的，同样规格的通用型号DZ47-32/2P+ELE。
