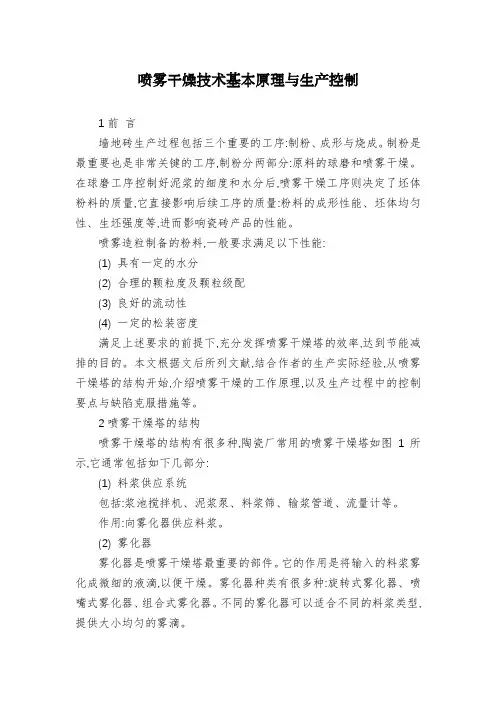

喷雾干燥技术基本原理与生产控制1前言墙地砖生产过程包括三个重要的工序:制粉、成形与烧成。
制粉是最重要也是非常关键的工序,制粉分两部分:原料的球磨和喷雾干燥。
在球磨工序控制好泥浆的细度和水分后,喷雾干燥工序则决定了坯体粉料的质量,它直接影响后续工序的质量:粉料的成形性能、坯体均匀性、生坯强度等,进而影响瓷砖产品的性能。
喷雾造粒制备的粉料,一般要求满足以下性能:(1) 具有一定的水分(2) 合理的颗粒度及颗粒级配(3) 良好的流动性(4) 一定的松装密度满足上述要求的前提下,充分发挥喷雾干燥塔的效率,达到节能减排的目的。
本文根据文后所列文献,结合作者的生产实际经验,从喷雾干燥塔的结构开始,介绍喷雾干燥的工作原理,以及生产过程中的控制要点与缺陷克服措施等。
2喷雾干燥塔的结构喷雾干燥塔的结构有很多种,陶瓷厂常用的喷雾干燥塔如图1所示,它通常包括如下几部分:(1) 料浆供应系统包括:浆池搅拌机、泥浆泵、料浆筛、输浆管道、流量计等。
作用:向雾化器供应料浆。
(2) 雾化器雾化器是喷雾干燥塔最重要的部件。
它的作用是将输入的料浆雾化成微细的液滴,以便干燥。
雾化器种类有很多种:旋转式雾化器、喷嘴式雾化器、组合式雾化器。
不同的雾化器可以适合不同的料浆类型,提供大小均匀的雾滴。
(3) 干燥塔它是整个工艺过程的主体设备,它的主要作用是容纳雾化后的料浆液滴与热风交汇,完成干燥过程。
(4) 热风系统包括:空气加热器(热风炉)、调温冷风机、分风器、热风管道等。
它的作用是为喷雾干燥塔提供热风,作为干燥介质。
分风器的作用是均匀分配热风,使热风以一定的角度下旋,使料浆均匀受热。
如果分风器倾斜,将导致粉料干湿严重不均。
(5) 废气排放和除尘系统包括:除尘机、排风机、废气烟囱、脱硫机等。
作用:回收废气中的粉料,并且对废气进行处理,使之达到国家规定的排放标准,保护环境。
(6) 卸料及粉料输送系统。
3喷雾干燥的工艺过程喷雾干燥一般可以分为四个阶段:(1) 泥浆雾化成雾滴(2) 雾滴与空气接触(混合和流动)(3) 雾滴干燥(水分蒸发)(4) 干燥产品与空气分离其中最重要的是雾化与干燥,直接影响产品质量。

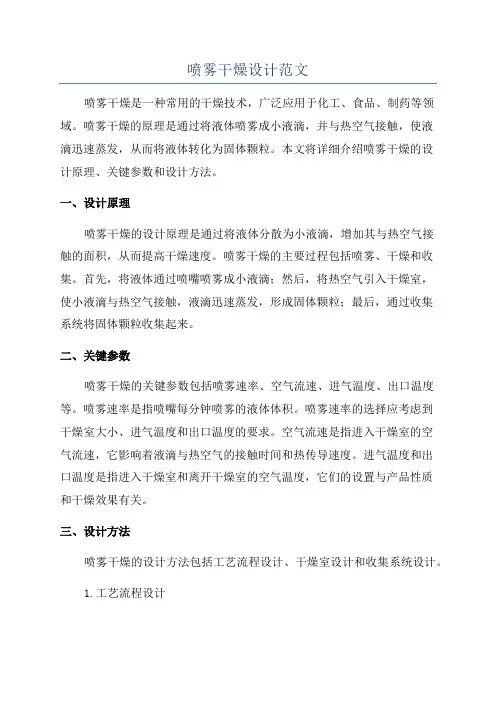

喷雾干燥机制及其干燥过程简介1. 喷雾干燥机制的基本原理喷雾干燥机是一种常用的物料干燥设备，它通过将物料雾化成微小颗粒，然后将其与热空气接触，使其在短时间内迅速蒸发水分，从而实现快速干燥的目的。
喷雾干燥机制的基本原理包括以下几个方面：1.1 喷雾过程：喷雾干燥机通过高速旋转的喷雾器将物料液体雾化成微小颗粒，在这个过程中，液体表面积急剧增大，从而增加了蒸发速率。
1.2 热汽化过程：喷雾干燥机通过加热器或燃气燃烧器提供热能，使得空气温度升高。
这样高温的空气与雾化后的物料颗粒接触，使其表面水分迅速蒸发，并带走大量的热量。
1.3 湿空气排出过程：当物料颗粒与热气体接触的过程中，水分蒸发后的湿空气将通过干燥机的底部或侧部的排出口排出，以保持干燥室内的良好通风，并为下一轮循环提供空间。
2. 喷雾干燥机的干燥过程简介喷雾干燥机的干燥过程主要分为预热、干燥和冷却三个阶段。
下面将对这三个阶段进行简要介绍：2.1 预热阶段：在该阶段，干燥机中的加热器或燃气燃烧器将空气加热到设定温度，并将其输送到干燥室中。
喷雾器也开始将物料液体雾化成微小颗粒，并与热空气混合。
2.2 干燥阶段：在干燥阶段，雾化后的物料颗粒与热气体相互作用，水分迅速蒸发。
在这个过程中，物料颗粒逐渐失去水分，逐渐变干。
热空气通过干燥室中的循环风扇循环流动，以提高干燥效果。
2.3 冷却阶段：在干燥阶段结束后，干燥室中的循环风扇会停止工作，由于没有新的热空气进入，干燥室内的温度开始逐渐降低。
物料颗粒在这个阶段会被继续冷却，并最终形成固体颗粒。
3. 喷雾干燥机的优势和应用领域喷雾干燥机具有以下几个优势：3.1 干燥速度快：喷雾干燥机采用高速喷雾的方式，使得物料颗粒表面积增大，水分蒸发速度快，从而实现快速干燥。
3.2 适应性强：喷雾干燥机适用于多种物料的干燥，包括液体、悬浮液和浆料等多种形式的物料。
3.3 产品质量好：喷雾干燥机在干燥过程中，物料颗粒的形状和颗粒度可以得到较好的控制，从而保证了干燥后产品的质量。

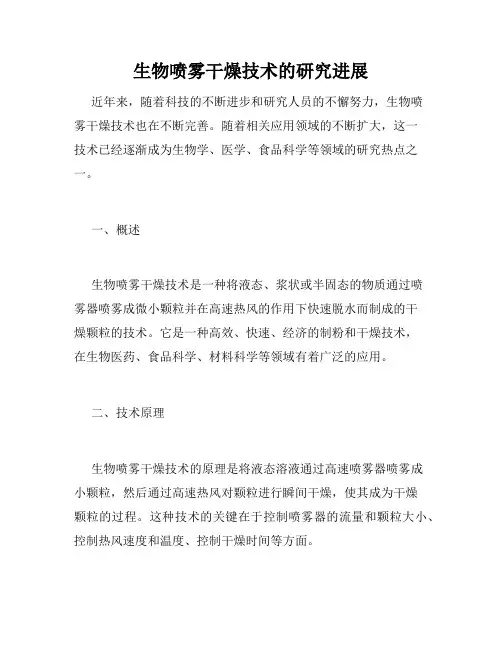

生物喷雾干燥技术的研究进展近年来，随着科技的不断进步和研究人员的不懈努力，生物喷雾干燥技术也在不断完善。
随着相关应用领域的不断扩大，这一技术已经逐渐成为生物学、医学、食品科学等领域的研究热点之一。
一、概述生物喷雾干燥技术是一种将液态、浆状或半固态的物质通过喷雾器喷雾成微小颗粒并在高速热风的作用下快速脱水而制成的干燥颗粒的技术。
它是一种高效、快速、经济的制粉和干燥技术，在生物医药、食品科学、材料科学等领域有着广泛的应用。
二、技术原理生物喷雾干燥技术的原理是将液态溶液通过高速喷雾器喷雾成小颗粒，然后通过高速热风对颗粒进行瞬间干燥，使其成为干燥颗粒的过程。
这种技术的关键在于控制喷雾器的流量和颗粒大小、控制热风速度和温度、控制干燥时间等方面。
三、技术优点1. 能够制得颗粒小、干燥速度快、干燥效率高的干燥颗粒。
2. 温度和时间短，可以保留物质的生物活性和药效。
3. 产品质量稳定，可以控制颗粒大小和分布，满足不同应用领域的需求。
4. 可以加工多种不同的物质，包括生物制品、食品原料和颜料等。
四、技术应用1. 生物医药领域生物喷雾干燥技术在生物制品、药物、蛋白质和酶等领域的应用前景巨大。
通过这种技术可以制得小分子药物、肽类药物和蛋白质类药物等干燥颗粒，并且能够保留它们的生物活性、稳定性和效价等特性。
这种技术在疫苗制品和基因治疗等方面也有着广泛的应用。
2. 食品科学领域生物喷雾干燥技术在食品原料、调味品、颜料和添加剂等领域的应用也日益重要。
这种技术可以制得小颗粒的食品原料和添加剂，并且可以保留它们的营养成分和风味。
在干燥浆状食品原料时，这种技术也能够减小颜色的变化和口感的变异，提高干燥速度和干燥效率。
3. 材料科学领域生物喷雾干燥技术在颜料、催化剂、纳米材料等领域有着广泛的应用。
通过这种技术可以制得小颗粒的颜料和添加剂，优化他们的物化性能。
另外，在制备纳米材料方面，生物喷雾干燥技术也可以制备出粒径小、分散性好的纳米粉末。
喷雾干燥机几种干燥方式的工作原理特点喷雾干燥如何操作喷雾干燥是系统化技术应用于物料干燥的一种方法。
于干燥室中将物料经雾化后，在与热空气的接触中，水分快速汽化，即得到干燥产品。
该法能直接使溶液、乳浊液、悬浊液干燥成粉状或颗粒状制品，可省去蒸发、粉碎等工序。
通过机械作用，将需干燥的物料，分散成很细的像雾一样的微粒，（增大水分蒸发面积，加速干燥过程）与热空气接触，在瞬间将大部分水分除去，使物料中的固体物质干燥成粉末。
喷雾干燥机造粒方式紧要有压力式、离心式、气流式；（1）压力式喷雾干燥法：①原理：利用高压泵，以70～200大气压的压力，将物料通过雾化器（喷枪），聚化成10～200的雾状微粒与热空气直接接触，进行热交换，短时间完成干燥。
②压力喷雾微粒装扮置：具有使液流产生旋转的导沟，紧要有两种，一种是导沟轴线垂直于喷嘴轴线，不与之相交；另一种是导沟轴线与水平成确定角度。
其目的都是：设法加添喷雾时溶液的湍流度。
（2）离心式喷雾干燥法：①原理：利用水平方向作高速旋转的圆盘予以溶液以离心力，使其以高速甩出，形成薄膜、细丝或液滴，由于空气的摩擦、阻拦、撕裂的作用，随圆盘旋转产生的切向加速度与离心力产生的径向加速度，结果以一合速度在圆盘上运动，其轨迹为一螺旋形，液体沿着此螺旋线自圆盘上抛出后，就分散成很微小的液滴以平均速度沿着圆盘切径方向运动，同时液滴又受到地心吸力而下落，由于喷洒出的微粒大小不同。
因而它们飞行距离也就不同，因此在不同的距离落下的微粒形成一个以转轴中心对称的圆柱体。
②获得较均匀液滴的要求：a.削减圆盘旋转时的震动 b.进入圆盘液体数量在单位时间内保持恒定c.圆盘表面平整光滑d.圆盘的圆周速率不宜过小，rmin=60m/s,乳（100—160m/s）若60m/s，喷雾液滴不均匀，喷距相像紧要由一群液滴及沉向盘近处的一群细液滴构成，并随转速增高而减小。
③离心喷雾器的结构:要求：润湿周边长，能使溶液达到高转速，喷雾均匀，结构坚固、质轻、简单、无死角、易拆洗、有较大生产率。

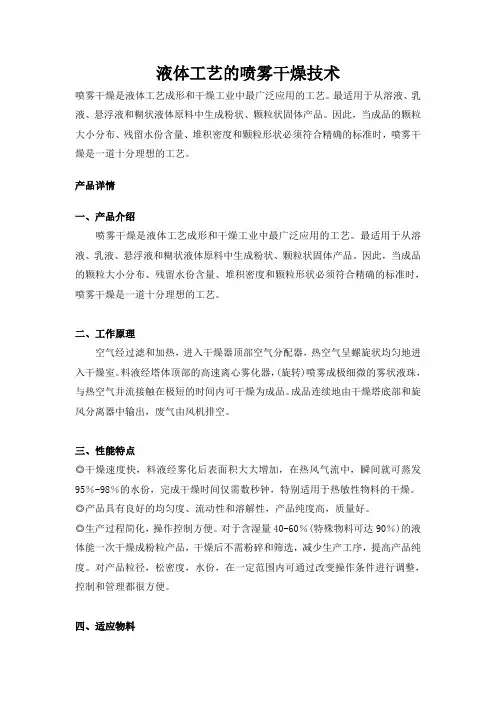

液体工艺的喷雾干燥技术喷雾干燥是液体工艺成形和干燥工业中最广泛应用的工艺。
最适用于从溶液、乳液、悬浮液和糊状液体原料中生成粉状、颗粒状固体产品。
因此，当成品的颗粒大小分布、残留水份含量、堆积密度和颗粒形状必须符合精确的标准时，喷雾干燥是一道十分理想的工艺。
产品详情一、产品介绍喷雾干燥是液体工艺成形和干燥工业中最广泛应用的工艺。
最适用于从溶液、乳液、悬浮液和糊状液体原料中生成粉状、颗粒状固体产品。
因此，当成品的颗粒大小分布、残留水份含量、堆积密度和颗粒形状必须符合精确的标准时，喷雾干燥是一道十分理想的工艺。
二、工作原理空气经过滤和加热，进入干燥器顶部空气分配器，热空气呈螺旋状均匀地进入干燥室。
料液经塔体顶部的高速离心雾化器，(旋转)喷雾成极细微的雾状液珠，与热空气并流接触在极短的时间内可干燥为成品。
成品连续地由干燥塔底部和旋风分离器中输出，废气由风机排空。
三、性能特点◎干燥速度快，料液经雾化后表面积大大增加，在热风气流中，瞬间就可蒸发95％-98％的水份，完成干燥时间仅需数秒钟，特别适用于热敏性物料的干燥。
◎产品具有良好的均匀度、流动性和溶解性，产品纯度高，质量好。
◎生产过程简化，操作控制方便。
对于含湿量40-60％(特殊物料可达90％)的液体能一次干燥成粉粒产品，干燥后不需粉碎和筛选，减少生产工序，提高产品纯度。
对产品粒径，松密度，水份，在一定范围内可通过改变操作条件进行调整，控制和管理都很方便。
四、适应物料化学工业: 氟化钠(钾)、碱性染料颜料、染料中间体、复合肥、甲醛硅酸、催化剂、硫酸剂、氨基酸、白炭黑等。
塑料树脂：AB，ABS乳液、尿醛树脂、酚醛树脂、密胶(脲)甲醛树脂、聚乙烯、聚氯乙烯等。
食品工业：富脂奶粉、胳朊、可可奶粉、代乳粉、猎血粉、蛋清(黄)等。
食物及植物：燕麦、鸡汁、咖啡、速溶茶、调味香料肉、蛋白质、大豆、花生蛋白质、水解物等。
糖类: 玉米浆、玉米淀粉、葡萄糖、果胶、麦芽糖、山梨酸钾等。

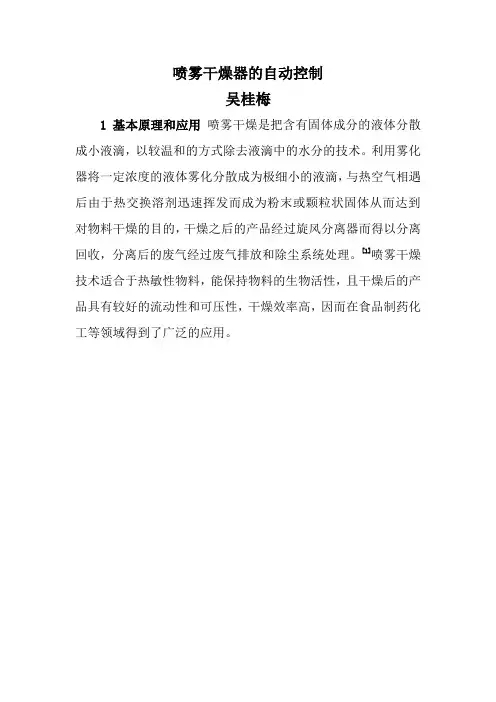

喷雾干燥器的自动控制吴桂梅1 基本原理和应用喷雾干燥是把含有固体成分的液体分散成小液滴，以较温和的方式除去液滴中的水分的技术。
利用雾化器将一定浓度的液体雾化分散成为极细小的液滴，与热空气相遇后由于热交换溶剂迅速挥发而成为粉末或颗粒状固体从而达到对物料干燥的目的，干燥之后的产品经过旋风分离器而得以分离回收，分离后的废气经过废气排放和除尘系统处理。
[1]喷雾干燥技术适合于热敏性物料，能保持物料的生物活性，且干燥后的产品具有较好的流动性和可压性，干燥效率高，因而在食品制药化工等领域得到了广泛的应用。
2 控制方法[2]如果把喷雾干燥器比做一个人，控制系统就相当于人的神经，控制水平决定干燥设备的反应速度。
因对产品的要求较高，喷雾干燥的产品水分含量不能波动太大，所以需对干燥温度等操作参数进行严格控制。
随着自动控制技术的发展，PI、PID、前馈等传统控制方法得到了广泛的应用。
在喷雾干燥操作中，干燥温度是影响产品质量最主要因素，影响干燥温度的因素有物料流量、空气流量和入口空气的温度。
可选择物料流量、旁路空气量和物料加热温度等作为被控变量，以达到最终调节干燥温度的目的。
2.1反馈控制反馈控制是干燥控制中最常用的控制策略，见图2。
在此控制系统中，执行器为最终控制单元，被控对象为干燥器，检测变送器为湿分测量仪，被控变量为物料中的湿分。
在这种控制方案中，当被控输出变量(如湿含量)的测量信号与设定值之间存在偏差，调节器能改变操作变量值从而使偏差幅度减小。
反馈控制系统理论上能消除所有的偏差，因而能用比较简单的控制系统得到较好的控制效果。
图2 反馈控制系统基本结构2.2前馈系统对于某些喷雾干燥机，物料的停留时间相对较长，相对于干燥时间而言，传热模式的热惯性时间较长。
在这些情况下，当输入变量的发生改变，要使这一变化对输出产生影响，需经过一定的时间延迟，从而造成反馈控制失去作用，对控制效果产生影响。
前馈控制系统能调节干扰变量，在被控变量发生实质性改变前及时进行调节控制，从而消除时间延迟，减小被控变量的波动。
１前言墙地砖生产过程包括三个重要的工序：制粉、成形与烧成。
制粉是最重要也是非常关键的工序，制粉分两部分：原料的球磨和喷雾干燥。
在球磨工序控制好泥浆的细度和水分后，喷雾干燥工序则决定了坯体粉料的质量，它直接影响后续工序的质量：粉料的成形性能、坯体均匀性、生坯强度等，进而影响瓷砖产品的性能。
喷雾造粒制备的粉料，一般要求满足以下性能：（１）具有一定的水分（２）合理的颗粒度及颗粒级配（３）良好的流动性（４）一定的松装密度满足上述要求的前提下，充分发挥喷雾干燥塔的效率，达到节能减排的目的。
本文根据文后所列文献，结合作者的生产实际经验，从喷雾干燥塔的结构开始，介绍喷雾干燥的工作原理，以及生产过程中的控制要点与缺陷克服措施等。
２喷雾干燥塔的结构喷雾干燥塔的结构有很多种，陶瓷厂常用的喷雾干燥塔如图１所示，它通常包括如下几部分：（１）料浆供应系统包括：浆池搅拌机、泥浆泵、料浆筛、输浆管道、流量计等。
作用：向雾化器供应料浆。
（２）雾化器雾化器是喷雾干燥塔最重要的部件。
它的作用是将输入的料浆雾化成微细的液滴，以便干燥。
雾化器种类有很多种：旋转式雾化器、喷嘴式雾化器、组合式雾化器。
不同的雾化器可以适合不同的料浆类型，提供大小均匀的雾滴。
（３）干燥塔它是整个工艺过程的主体设备，它的主要作用是容纳雾化后的料浆液滴与热风交汇，完成干燥过程。
（４）热风系统包括：空气加热器（热风炉）、调温冷风机、分风器、热风管道等。
它的作用是为喷雾干燥塔提供热风，作为干燥介质。
分风器的作用是均匀分配热风，使热风以一定的角度下旋，使料浆均匀受热。
如果分风器倾斜，将导致粉料干湿严重不均。
（５）废气排放和除尘系统包括：除尘机、排风机、废气烟囱、脱硫机等。
作用：回收废气中的粉料，并且对废气进行处理，使之达到国家规定的排放标准，保护环境。
（６）卸料及粉料输送系统。
３喷雾干燥的工艺过程喷雾干燥一般可以分为四个阶段：喷雾干燥技术基本原理与生产控制蔡飞虎，冯国娟（佛山市玻尔陶瓷科技有限公司，佛山５２８０３１）知识讲座Knowledge Lecture摘要：本文介绍了墙地砖生产过程中的重要环节———喷雾干燥制粉工序，对喷雾干燥的原理、生产过程控制、节能减排等作了详细阐述。
