基于光电二极管反偏的光电检测电路的噪声分析

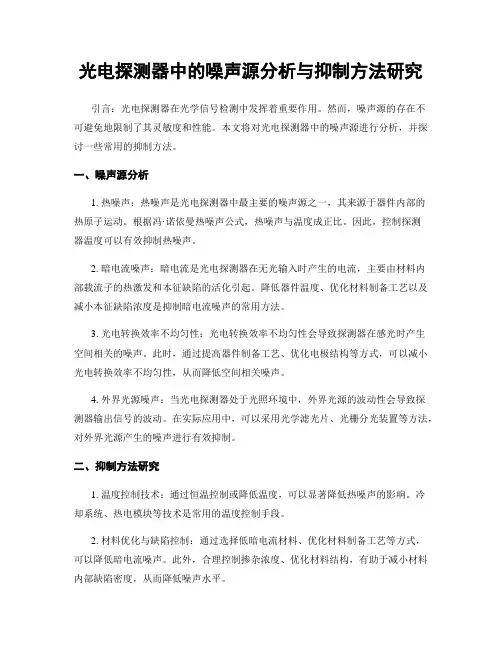

光电探测器中的噪声源分析与抑制方法研究引言：光电探测器在光学信号检测中发挥着重要作用。

然而，噪声源的存在不可避免地限制了其灵敏度和性能。

本文将对光电探测器中的噪声源进行分析，并探讨一些常用的抑制方法。

一、噪声源分析1. 热噪声：热噪声是光电探测器中最主要的噪声源之一，其来源于器件内部的热原子运动。

根据冯·诺依曼热噪声公式，热噪声与温度成正比。

因此，控制探测器温度可以有效抑制热噪声。

2. 暗电流噪声：暗电流是光电探测器在无光输入时产生的电流，主要由材料内部载流子的热激发和本征缺陷的活化引起。

降低器件温度、优化材料制备工艺以及减小本征缺陷浓度是抑制暗电流噪声的常用方法。

3. 光电转换效率不均匀性：光电转换效率不均匀性会导致探测器在感光时产生空间相关的噪声。

此时，通过提高器件制备工艺、优化电极结构等方式，可以减小光电转换效率不均匀性，从而降低空间相关噪声。

4. 外界光源噪声：当光电探测器处于光照环境中，外界光源的波动性会导致探测器输出信号的波动。

在实际应用中，可以采用光学滤光片、光栅分光装置等方法，对外界光源产生的噪声进行有效抑制。

二、抑制方法研究1. 温度控制技术：通过恒温控制或降低温度，可以显著降低热噪声的影响。

冷却系统、热电模块等技术是常用的温度控制手段。

2. 材料优化与缺陷控制：通过选择低暗电流材料、优化材料制备工艺等方式，可以降低暗电流噪声。

此外，合理控制掺杂浓度、优化材料结构，有助于减小材料内部缺陷密度，从而降低噪声水平。

3. 光电转换效率均匀化技术：通过精确控制器件制备工艺，优化电极结构等手段，可以改善光电探测器的光电转换效率均匀性，从而减小探测器的空间相关噪声。

4. 光学滤光技术：对外界光源噪声进行滤除，可以采用滤光片、光栅分光装置等方法。

这些光学装置可以有选择性地吸收或反射某个波长范围内的光线，从而减小外界光源噪声的影响。

结论：噪声源对光电探测器的性能产生了很大的限制，但通过噪声源分析和抑制方法研究，可以有效降低噪声水平，提高探测器的灵敏度和性能。

光电检测电路中降低噪声的设计摘要：在光电检测电路中往往要检测一些微弱光信号，但这些信号总是受到一些噪声的影响。

本文主要陈述了光电检测电路的基本原理以及噪声的来源，并设计了一种可以减小噪声的光电检测电路，本设计具有电路结构简单、输出信噪比大、通频带宽、检测精度高等特点。

关键字：光电检测电路微弱光信号噪声1. 引言光电检测技术是光学与电子学相结合而产生的一门新兴检测技术[1]。

它主要利用电子技术对光学信号进行检测，并进一步传递、储存、控制、计算和显示[2]。

目前光电检测电路已被应用到许多领域。

在光电系统中，光电检测电路是将光学信息或者可变为光学信息的其他信息转换为电信息，进而组成光、机、电、计算机的综合系统，实现光电信息检测的自动化[3]。

但是在光电检测电路中，光信号和电信号也要受到很多噪声的干扰。

由于接收的光信号和转换后的电信号通常都比较微弱，很容易淹没在各种噪声中，所以在设计光电检测电路时，要尽量减小噪声，提高系统的信噪比和检测精度。

而在系统中，光电检测电路是在最前面的一个环节，如果光电检测电路的噪声比较大，后面的放大和检测系统的输出误差就非常大[4]，因此设计出噪声很低的光电检测电路非常重要。

2. 光电检测电路的噪声来源光电检测电路有许多噪声来源，这些噪声来源可分为系统的外部噪声和内部噪声两种。

外部噪声是光电系统受到的外界干扰，包括光辐射源的随机波动和附加的光调制、光路传输介质的湍流和背景起伏、杂散光的入射以及检测系统所受到的电磁干扰等。

这些噪声可以通过稳定辐射光源、遮断杂光、选择偏振面或滤色光片以及电气屏蔽、电干扰滤波等措施加以改善或消除。

内部噪声是光电系统本身产生的噪声，包括光电检测器件和检测电路等的器件固有噪声。

这种噪声是电路的基本物理过程所决定的，只要电路工作，这种噪声就会存在，是不可能人为消除的，但可以通过选择适当的电路元件以及合理的设计电路结构来减小内部噪声。

内部噪声是随机起伏的，覆盖在很宽的频谱范围内，和有用信号同时存在，相互混淆[5]。

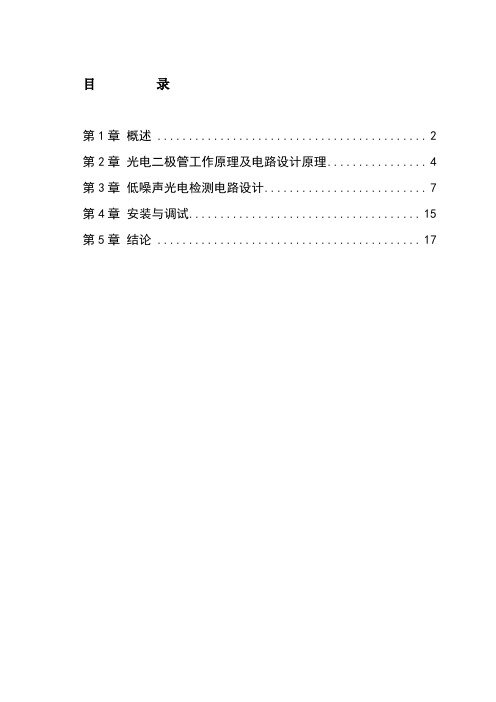

目录第1章概述 (2)第2章光电二极管工作原理及电路设计原理 (4)第3章低噪声光电检测电路设计 (7)第4章安装与调试 (15)第5章结论 (17)第1章概述1.1光电二极管的工作原理的简单概述光电二极管(PD)把光信号转换为电信号的功能，是由半导体PN结的光电效应实现的。

在耗尽层两侧是没有电场的中性区，由于热运动，部分光生电子和空穴通过扩散运动可能进入耗尽层，然后在电场作用下，形成和漂移电流相同方向的扩散电流。

漂移电流分量和扩散电流分量的总和即为光生电流。

当与P层和N层连接的电路开路时，便在两端产生电动势，这种效应称为光电效应。

当连接的电路闭合时，N区过剩的电子通过外部电路流向P区。

同样，P区的空穴流向N区，便形成了光生电流。

当入射光变化时，光生电流随之作线性变化，从而把光信号转换成电信号。

1.2 基于光电二极管的低噪声光电检测电路设计的意义经过光电二极管转换的电信号通常都比较微弱，微弱光电信号检测的光电流一般为nA至μA级，检测微弱光电信号很容易受噪声的干扰。

若待检测的光信号非常微弱，则对电路的线性和信噪比的要求就非常高。

研究结果表明，在光电检测电路中，光电转换器件和前置放大电路的噪声对系统影响比较大。

例如，在靶场测试中，弹丸射击密集度是衡量低伸弹道武器性能的一项重要指标。

到目前为止，国内靶场用于密集度测量已有多种方法，最先进的方法是采用光电靶进行测量。

在设计光电检测电路时，要尽量减少噪声，提高系统的信噪比和检测分辨率。

研究结果表明，在光电检测电路中，光电转换器和前置放大电路的噪声对系统的影响比较大，但对噪声源的分析及设计低噪声光电检测电路的论述并不全面。

本文分析了基于光电二极管光电检测电路中噪声产生的原因、特点，提出了低噪声光电二极管检测电路的设计原则与设计方法。

在测试中，光电靶的灵敏度直接影响整个系统的测量精度，而影响光电靶灵敏度的关键因素就是信号调理电路中放大电路的放大倍数和信噪比，因此设计性能良好的前置放大电路对整个测试系统有着非常重要的作用。

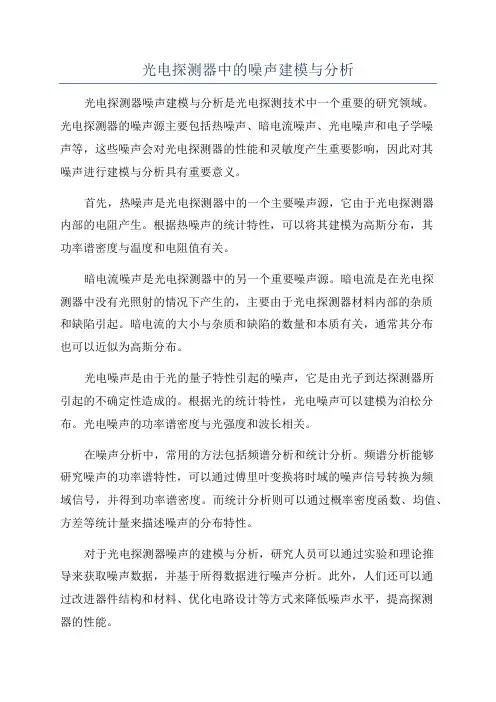

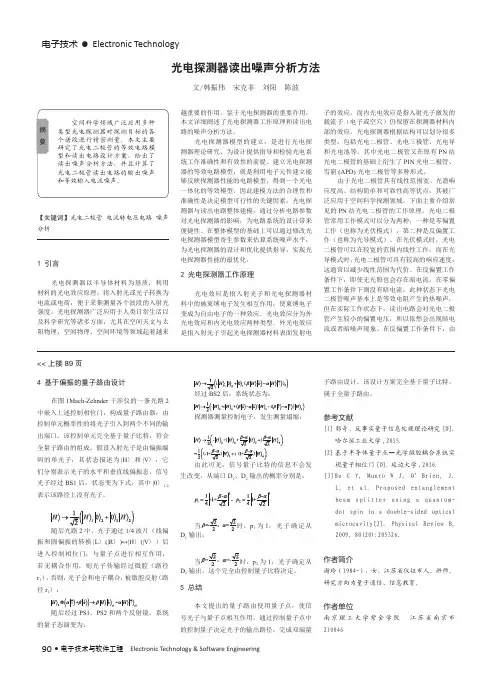

光电探测器中的噪声建模与分析光电探测器噪声建模与分析是光电探测技术中一个重要的研究领域。

光电探测器的噪声源主要包括热噪声、暗电流噪声、光电噪声和电子学噪声等，这些噪声会对光电探测器的性能和灵敏度产生重要影响，因此对其噪声进行建模与分析具有重要意义。

首先，热噪声是光电探测器中的一个主要噪声源，它由于光电探测器内部的电阻产生。

根据热噪声的统计特性，可以将其建模为高斯分布，其功率谱密度与温度和电阻值有关。

暗电流噪声是光电探测器中的另一个重要噪声源。

暗电流是在光电探测器中没有光照射的情况下产生的，主要由于光电探测器材料内部的杂质和缺陷引起。

暗电流的大小与杂质和缺陷的数量和本质有关，通常其分布也可以近似为高斯分布。

光电噪声是由于光的量子特性引起的噪声，它是由光子到达探测器所引起的不确定性造成的。

根据光的统计特性，光电噪声可以建模为泊松分布。

光电噪声的功率谱密度与光强度和波长相关。

在噪声分析中，常用的方法包括频谱分析和统计分析。

频谱分析能够研究噪声的功率谱特性，可以通过傅里叶变换将时域的噪声信号转换为频域信号，并得到功率谱密度。

而统计分析则可以通过概率密度函数、均值、方差等统计量来描述噪声的分布特性。

对于光电探测器噪声的建模与分析，研究人员可以通过实验和理论推导来获取噪声数据，并基于所得数据进行噪声分析。

此外，人们还可以通过改进器件结构和材料、优化电路设计等方式来降低噪声水平，提高探测器的性能。

总之，光电探测器的噪声建模与分析是光电探测技术中重要的研究内容。

噪声对于光电探测器的性能和灵敏度具有重要影响，因此对其进行建模与分析有助于深入理解噪声的特性并采取相应的措施进行噪声的抑制与改善。

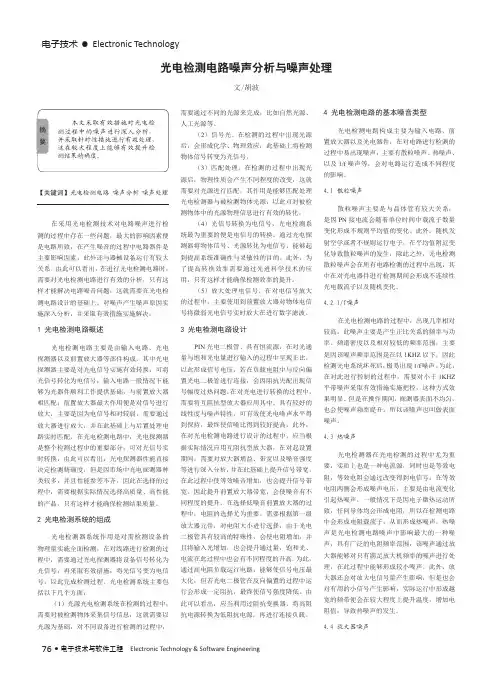

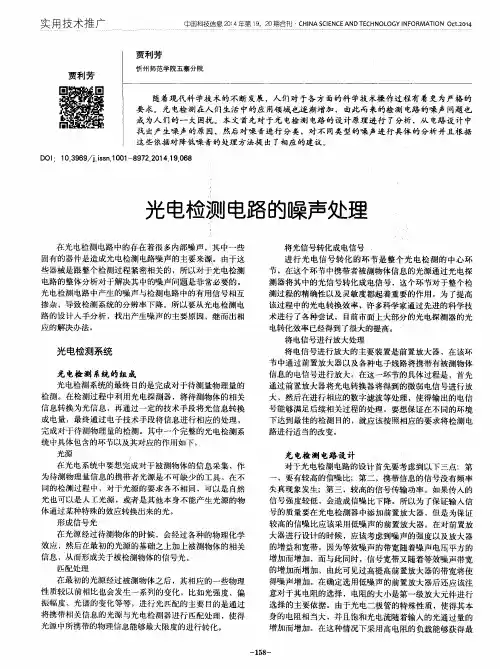

电子技术• Electronic Technology76 •电子技术与软件工程 Electronic Technology & Software Engineering【关键词】光电检测电路 噪声分析 噪声处理在采用光电检测技术对电路噪声进行检测的过程中存在一些问题，最大的影响因素便是电路所致，在产生噪音的过程中电路器件是主要影响因素，此外还与器械设备运行有较大关系。

由此可以看出，在进行光电检测电路时，需要对光电检测电路进行有效的分析，只有这样才能解决电路噪音问题，这就需要在光电检测电路设计的基础上，对噪声产生噪声原因实施深入分析，并采取有效措施实施解决。

1 光电检测电路概述光电检测电路主要是由输入电路、光电探测器以及前置放大器等部件构成，其中光电探测器主要是对光电信号实施有效转换，可将光信号转化为电信号；输入电路一般情况下能够为光器件顺利工作提供基础，与前置放大器相匹配；前置放大器最大作用便是对信号进行放大，主要是因为电信号相对较弱，需要通过放大器进行放大，并在此基础上与后置处理电路实时匹配。

在光电检测电路中，光电探测器是整个检测过程中的重要部分，可对光信号实时转换，由此可以看出，光电探测器性能直接决定检测精确度，但是因市场中光电探测器种类较多，并且性能参差不齐，因此在选择的过程中，需要根据实际情况选择高质量、高性能的产品，只有这样才能确保检测结果质量。

2 光电检测系统的组成光电检测器系统作用是对需检测设备的物理量实施全面检测，在对线路进行检测的过程中，需要通过光电探测器将设备信号转化为光信号，再采取有效措施，将光信号变为电信号，以此完成检测过程。

光电检测系统主要包括以下几个方面：（1）光源光电检测系统在检测的过程中，需要对被检测物体采集信号信息，这就需要以光源为基础，对不同设备进行检测的过程中，光电检测电路噪声分析与噪声处理文/胡波需要通过不同的光源来完成，比如自然光源、人工光源等。

基于光电二极管检测电路的噪声分析与电路设计张俊杰（汉口学院机电工程学院,湖北武汉,430000）摘要：光电二极管可以将光信号转化为电信号，它主要是通过半导体PN结的光电效应来实现这一转化步骤的。

通过光电二极管对电路的噪声进行检测具有重要意义，就主要分析光电二极管对电路的噪声检测的价值，同时简单的分析相关的电路设计问题，希望所得结果能够为相关领域提供有价值的参考。

关键词：光电二极管；电路噪声；电路设计Noise analysis and circuit design based on photodiode detectioncircuitZhang Junjie（School of mechanical and electrical engineering, Hankou College HubeiWuhan,430000）Abstract：The photodiode can be light signals are converted to electrical signals.It is mainly through the photovoltaic effect of semiconductor pn junction to achieve the conversion step.Through the photoelectric diode on the circuit noise detection has important significance is an analysis of the value of photoelectric diode on the circuit noise detection,and simply analysis related circuit design problems,I hope the results could provide valuable reference for the related fields.Keywords：photodiode;circuit noise;circuit design1 光电二极管检测电路噪声的分析1.1 光电二极管的工作原理光电二极管通过光信号转换为电信号，其主要通过半导体PN结来实现这一光电效应。

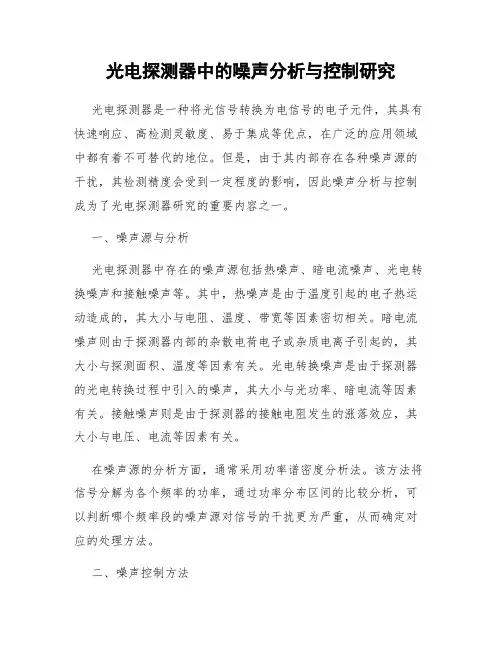

光电探测器中的噪声分析与控制研究光电探测器是一种将光信号转换为电信号的电子元件，其具有快速响应、高检测灵敏度、易于集成等优点，在广泛的应用领域中都有着不可替代的地位。

但是，由于其内部存在各种噪声源的干扰，其检测精度会受到一定程度的影响，因此噪声分析与控制成为了光电探测器研究的重要内容之一。

一、噪声源与分析光电探测器中存在的噪声源包括热噪声、暗电流噪声、光电转换噪声和接触噪声等。

其中，热噪声是由于温度引起的电子热运动造成的，其大小与电阻、温度、带宽等因素密切相关。

暗电流噪声则由于探测器内部的杂散电荷电子或杂质电离子引起的，其大小与探测面积、温度等因素有关。

光电转换噪声是由于探测器的光电转换过程中引入的噪声，其大小与光功率、暗电流等因素有关。

接触噪声则是由于探测器的接触电阻发生的涨落效应，其大小与电压、电流等因素有关。

在噪声源的分析方面，通常采用功率谱密度分析法。

该方法将信号分解为各个频率的功率，通过功率分布区间的比较分析，可以判断哪个频率段的噪声源对信号的干扰更为严重，从而确定对应的处理方法。

二、噪声控制方法针对不同的噪声源，光电探测器的噪声控制方法也存在着差异。

以下是一些常见的噪声控制方法：1. 热噪声控制：降低电阻值、降低运放噪声、增大传感器体积等。

2. 暗电流噪声控制：降低温度、增强探测器的表面电势等。

3. 光电转换噪声控制：选择合适的光源、提高光栅效率等。

4. 接触噪声控制：探测器的电极自对准可以减小接触噪声，电极表面金属镀层可以降低噪声。

此外，噪声控制还可以通过信号处理和系统优化等方法实现，例如使用滤波器、差分放大电路等增强信号的有效部分，或者通过系统布局、防抖动设计等措施，降低噪声对整个系统的影响。

三、应用案例噪声分析与控制在光电探测器的各个应用领域中都有着重要的意义。

以生命科学领域中的多色荧光成像技术为例，该技术需要选取适当的探测器，以保证能够同时识别多种颜色的荧光信号。

如果探测器的噪声干扰较大，就会导致成像质量下降。

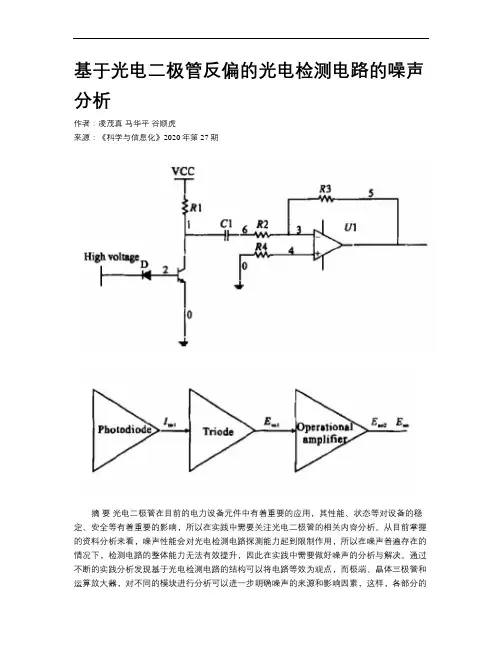

基于光电二极管反偏的光电检测电路的噪声分析作者：凌茂真马华平谷顺虎来源：《科学与信息化》2020年第27期摘要光电二极管在目前的电力设备元件中有着重要的应用，其性能、状态等对设备的稳定、安全等有着重要的影响，所以在实践中需要关注光电二极管的相关内容分析。

从目前掌握的资料分析来看，噪声性能会对光电检测电路探测能力起到限制作用，所以在噪声普遍存在的情况下，检测电路的整体能力无法有效提升，因此在实践中需要做好噪声的分析与解决。

通过不断的实践分析发现基于光电检测电路的结构可以将电路等效为观点，而极端、晶体三极管和运算放大器，对不同的模块进行分析可以进一步明确噪声的来源和影响因素，这样，各部分的输出噪声可以被准确计算，而基于噪声计算结果能够构建电路输出噪声的电压模型，基于电压模型确定参数，并对电路进行设计，这样可以得带具有低噪声特性的光电检测电路。

总之，文章对相关内容进行分析，旨在为实践提供指导和帮助。

关键词光电二极管;光电检测电路;噪声分析从目前掌握的资料来看，光电检测技术在诸多领域得到了应用。

就具体的利用分析来看，在理想的情况下，只要有足够光辐射信号的地方就可以使用光电检测电路进行信号的检测，但是当被检测信号比较弱的时候，信号往往会淹没在噪声中，所以信号检测的具体效果会大打折扣，基于此，对光电检测电路的噪声进行分析便有了突出的现实意义。

有研究人员通过实验分析了光电二极管的噪声，并基于研究成果提出了设计低噪声电路的原则和方法，对该内容做具体的分析并指导实践工作，实现工作实践中低噪声电路的设计和应用，这样，光电检测电路的具体利用效果会显著加强。

1 基于光电二极管反偏的光电检测电路设计对光电检测电路做具体的分析发现在电路应用实践中，光电二极管主要有三种基本的状态，分别是正偏、无偏和反偏。

当处在反偏状态的时候，反偏偏压会加快光生载流子运动，与无偏和正偏情况相比，反偏会产生更大的光电流，这种情况对于弱光环境检测是非常必要的[1]。

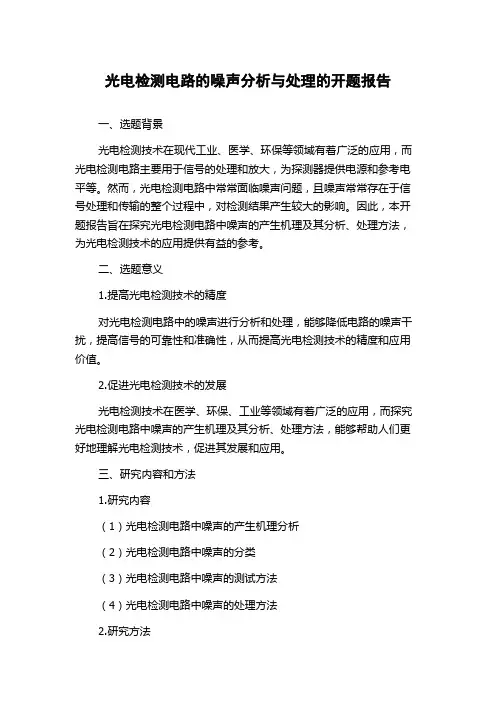

光电检测电路的噪声分析与处理的开题报告
