冷库配电箱线路图冷库的电源为380V或者220V，基本电气控制电路如图4-23所示，主要由压力继电器和油压继电器对压缩机进行保护，由温度控制器对压缩机进行开停控制。

温度控制器与电动机交流起动继电器的线圈串联，当电源开关和手动开关闭合时，电流通过温度控制器及高压继电器、油压继电器等触头把起动继电器线圈接通，使压缩机进行制冷运行。

当库内温度达到要求后，温度控制器触头断开，压缩机停止运行。

小型风冷式冷藏库基本电气控制系统小型冷藏库风冷却式机组电气控制系统的电路如图所示。

装配式小型冷藏库控制电路装配式小型冷藏库控制电路如图所示。

装配式小型冷藏库控制电路的工作原理如下：闭合电源开关K，将转换开关置于手动位置时，交流接触器的QC12线圈通电，电动机CD 起动运行，常闭交流接触器的QC12触头也闭合，电磁阀FDF1、FDF2开始向蒸发器供液，制冷系统投入正常运行。

当库温达到设定值时，温度控制器WT通过中间继电器J的常闭触头断开，使电磁阀FDF1、FDF2的线圈失电，阀孔关闭，停止向蒸发器供液，压缩机的电动机也同时停止工作。

当库温逐渐回升，温度控制器WT达到设定值时，通过中间继电器J的触头闭合，交流接触器的QC12线圈通电，电动机CD起动运行，常闭交流接触器的QC12触头也闭合，电磁阀FDF1、FDF2再次开启向蒸发器供液，制冷系统又投入制冷运行。

压力控制器FD和热继电器RJ作为保护用电器元件，在电路中的作用是，当电路因某种原因引起运行压力偏离设定值或出现过载现象时动作，对电气系统进行强制保护。

小型冷藏库电脑控制典型电路小型冷藏库电脑控制典型电路如图所示。

1.小型冷藏库电脑控制典型电路主要功能1）压缩机保护功能，为保护压缩机的运行安全，该申路有压缩机延时起动时间设计，确保压缩机在其他设备运行正常的情况下，才能起动运行。

其延时时间的多少，由运行管理者自行调节。

2）除霜控制功能。

电路设计有手动和强制除霜以及定时自动除霜功能。

2.3 继电器继电器比交流接触器所控制的电流小得多，在空调器中常用于控制室内、外风扇电动机、电磁四通换向阀、摇摆电机及压缩机（2匹以下）电动机等等。

当空调器的制冷量超过3匹时，控制压缩机的开停则由继电器和交流接触器共同完成，此时继电器起到中间继电器的作用。

2.3.1继电器的作用、结构组成及分类继电器一般都有能反映一定输入变量（如电流、电压、功率、阻抗、频率、温度、压力、速度、光等）的感应机构（输入部分）；有能对被控电路实现“通”、“断”控制的执行机构（输出部分）；在继电器的输入部分和输出部分之间，还有对输入量进行耦合隔离、功能处理和对输出部分进行驱动的中间机构（驱动部分）。

2.3.1.1继电器的作用（1）扩大控制范围。

例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。

（2）中间放大。

例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。

（3）综合信号。

例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。

（4）自动、遥控、监测。

例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。

2.3.1.2继电器结构组成继电器在结构上有感测器官和执行器官两大部分。

前者反映继电器的输入量，如电磁式继电器的线圈、热继电器的双金属片等。

后者产生输出量，如一般继电器的触点。

2.3.1.3继电器的分类（1）按继电器的作用原理或结构特征分类1）电磁继电器由控制电流通过线圈所产生的电磁吸力驱动磁路中的可动部分而实现触点开、闭或转换功能的继电器。

可分为：直流电磁继电器、交流电磁继电器、磁保持继电器、极化继电器、舌簧继电器,节能功率继电器。

2）固态继电器输入、输出功能由电子元件完成而无机械运动部件的一种继电器。

图2-93） 时间继电器 当加上或除去输入信号时，输出部分需延时或限时到规定的 时间才闭合或断开其被控线路的继电器。

特种继电器
总结词
具有特殊功能和用途的继电器，如温度 继电器、压力继电器等。
VS
详细描述
特种继电器是针对特定应用需求而设计的 继电器，具有特殊的功能和用途。例如温 度继电器可以检测温度并控制电路的通断 ，压力继电器可以检测压力并控制电路的 通断。这些特种继电器广泛应用于工业自 动化、环境监测等领域。
继电器还可以用于远程控制和监测电力系统，通过控制信号实现远程合闸、分闸等 功能。
在自动化控制系统中的应用
在自动化控制系统中，继电器 常用于控制各种设备的运行顺 序和逻辑关系。
通过继电器的触点可以控制电 磁阀、电机等执行机构的动作 ，实现自动化生产线和设备的 控制。
继电器还可以与其他传感器、 控制器等设备配合使用，实现 更复杂的自动化控制功能。
继电器基础知识培训
$number {01}
目录
• 继电器概述 • 继电器的工作特性 • 继电器的应用 • 继电器的维护与故障排除 • 新型继电器介绍
01
继电器概述
继电器的定义与作用
总结词
继电器是一种电子控制器件，用于实现电路的通断控制和转 换。
详细描述
继电器是一种由电磁铁和触点系统组成的电子控制器件，通 过输入电路的电流或电压信号来控制输出电路的通断状态。 它在自动化控制、电力系统和电子设备中广泛应用，用于实 现电路的自动切换、保护和控制等功能。
详细描述
当输入电路中的电流或电压信号达到继电器的设定值时，继电器内部的电磁铁产 生磁力，吸引触点系统动作，从而实现输出电路的通断控制。不同类型的继电器 工作原理略有不同，但基本原理相同。
02
继电器的工作特性
触点参数
1 3
触点材料
银氧化镉、银镍合金、点。

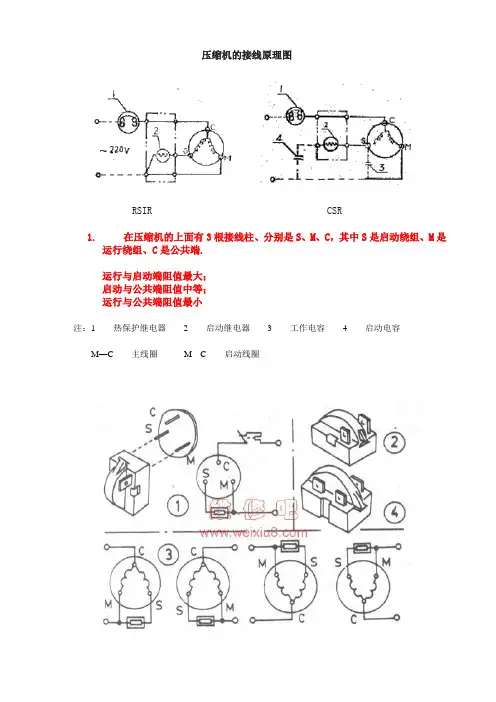

压缩机的接线原理图RSIR CSR1.在压缩机的上面有3根接线柱、分别是S、M、C，其中S是启动绕组、M是运行绕组、C是公共端.运行与启动端阻值最大；启动与公共端阻值中等；运行与公共端阻值最小注：1 ---- 热保护继电器 2 ---- 启动继电器 3 ---- 工作电容 4 ---- 启动电容M—C ---- 主线圈M---C ---- 启动线圈接线时用万能表找出电阻最大的两个脚，剩下的那一只脚是中心抽头接零线，再找出与中心抽头电阻小的那一个脚，接保护器至电源，剩下的那只脚接电容。

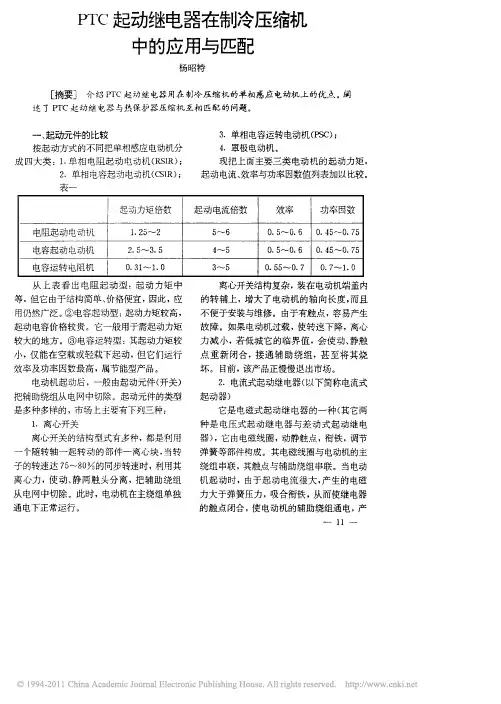

维修中常遇到压缩机用四线接双电容的PTC启动器损坏，在买不到原机配件情况下，完全可以自己代换。

原机启动器是两个ptc组合在一起的。

图中ptc1和运转电容c1（容量小的是运转电容）并联，ptc2和启动电容c2（容量大的是启动电容）串联。

弄清了接线原理就可以动手改制了，实际代换可用2只普通的ptc接到电路中，处理好绝缘即可。

压缩机好坏测量：2.用万用表测量其阻值、其中SC和MC之间的阻值加起来等于MS之间的阻值就是正常了，比如SC之间的阻值是5欧、MC之间的阻值是3.5欧、那么MS之间的阻值就是8.5欧（允许有一点偏差，但不会很大）。

如果阻值偏移过大，或者3者之间没有阻值、那么这个压缩机肯定是坏的！！3.有的时候、用万用表测量是正常的、但压缩机内部短路是测量不出来的。

最简单的办法就是、用万用表量一下有没有通上电，如果通上电了不启动的话、你可以更换一个启动电容（50UF）的、如果还不启动的话、那么就是压缩机坏了！压缩机三端端子的判定4压缩机是一个单相的。

如果说明书中电路图没有标明，那只能用万用表测量电阻了。

万用表电阻低档，分别每两个头测量电阻共三次，有一次电阻最大，那剩下的那个就是公共线，接电源零线。

和公共线电阻小的是主绕阻，接电源火线，和电容的一端。

剩下那个是运行绕阻，接电容剩的那端。

压缩机电机与冰箱制冷系统其它控制元件的线路联接，是通过压缩机封闭机壳上的三个接线端子联接的。

煤矿用螺杆式移动空气压缩机（MLGF22/20-200G）使用安全技术措施一、工程概况根据矿生产组织安排，综采准备队负责维护、使用煤矿用螺杆式移动空气压缩机（MLGF22/20-200G）及配套开关。

为保证机电设备使用安全，特编制本设备使用安全技术措施。

二、巷道地点状况1、巷道地点名称：二水平南翼2#联巷。

2、巷道位置情况：二水平南翼2#联巷东为21107综采工作面（已回采），南为F20断层保护煤柱，北为二水平南翼轨道大巷、二水平南翼胶带大巷，巷道长度约为56m，联巷内敷设有供水、供气管路。

三、施工人员组织1、施工的安全第一责任人为队长，技术责任人为技术队长，现场施工责任人为当班跟班队长，直接施工责任人为当班班长。

2、施工前由技术负责人组织全队职工学习《煤矿用螺杆式移动空气压缩机（MLGF22/20-200G）使用安全技术措施》，贯彻重点为：技术参数及各类注意事项等。

凡参加施工的人员必须认真学习本措施，并在措施贯彻记录上签字，严格执行措施规定。

3、值班队长认真记录井下汇报，根据汇报情况，在班前会上对本班作业区域及施工要求等进行安排，告知作业人员现场施工情况，以及需要注意和处理的问题。

4、跟班队长根据值班队长安排的任务和要求，结合现场情况，对作业期间的安全注意事项、需协调事项、可能存在的危险及预防措施等进行讲解。

施工前，跟班队长对作业地点附近的安全状况（帮顶支护情况、停电情况、安全防护设施及工器具齐全完好情况等方面）进行检查，发现问题必须立即组织人员处理；施工期间，跟班队长对相关工作开展情况、措施执行情况等进行现场监督，并及时向值班队长汇报。

5、班长根据值班队长安排的施工任务，结合实际出勤人数和施工需求，对当班作业人员进行责任分工、指定相关负责人，并安排班组长专门负责现场指挥协调。

安排的相互协作人员应尽量固定，确保配合到位。

四、设备参数煤矿用螺杆式移动空气压缩机（MLGF22/20-200G）主要包括主电机、散热风扇电机、散热风扇、螺杆主机、防爆开关、空滤及油滤等，设备主要参数见附表1。

1. 如何识别全封闭式压缩机机壳上的3只接线柱？运行端（R），启动端（S），公共端（C），RS间的电阻大于SC间的电阻大于RC间的电阻。

RS间电阻等于SC间电阻加RC间的电阻。

利用上述规律可以予以判别。

需要说明的是三相压缩机的接线端子电阻值是相等的。

2. 如何判断压缩机电动机绕组短路？用万用表选用R×1档，调零后，测量压缩机电动机绕组C-R或C-S两点的电阻值。

若所测绕组的电阻值小于正常值，就可判断此绕组短路。

对于三相电动机，用两表笔分别接触3个接线柱端子中的2个，如果3次测得的阻值一致，表明绕组良好；如果有2次测得的阻值为无穷大，表明有一组绕组断路；如果3次测试均为无穷大，表明至少有两组绕组断路；如果3次测量中有2次所测阻值明显小于另一次所测，表明有短路。

3. 如何判断压缩机电动机碰壳通地？压缩机电动机碰壳通地就是绕组线内部接线绝缘层损坏与压缩机外壳相碰，形成短路。

产生这种故障，可使保险丝熔断，压缩机电动机不会运转。

检查碰壳通地的方法，也可采用万用表的电阻档。

先调零，然后把一支笔与公用点紧紧靠牢，另一支表笔搭紧压缩机工艺管上露出金属部分，或将外壳板的漆皮支掉一小块，进行测量。

若电阻值很小，就可判断绕组或内部接线碰壳通地。

4. 如何判断压缩机电动机绕组断路？将万用表调至R×1档，然后调零，将表笔接到任何2个绕组的接线端，测其电阻值。

若绕组值为无穷大（∞），即2个绕组的接线端间不导就可判断此绕组断路。

5. 压缩机不启动。

⑴检查压缩机过载、压力开关、过流保护器是否跳开或损坏。

⑵检查室内感温器和管温器，在制冷状态下，是否开路或接触不良，在制热状态下，是否短路。

⑶用万用表检查压缩机继电器是否吸合。

⑷接线错误。

⑸压缩机开路或短路。

⑹压缩机电容坏。

⑺交流接触器坏。

⑻检查2003相应的脚是否有OV输出，若有OV，则为继电器问题，若无OV输出，而是11.5V输出，则检查主芯片相应的脚是否有5V输出，若有，则为2003问题，若无，则为主芯片问题。

三相交流保护继电器ABJ1系列简介一、特点:1.过电压.欠电压保护:指被保护线路输入端(标识A.B.C)电压超出设定值范围。

指示灯形式为:过压黄灯闪亮快（约10次/秒）.欠压黄灯闪亮慢（约2次/秒）。

2.动态断相静态断相保护:指被保护线路或电动机运行状态或没有运行状态中任意一相发生断相故障。

指示灯形式为红灯亮。

3.电压不平衡保护:指三相电压不平衡将会影响线路或电动机安全运行的一种电压不平衡率设定值保护。

指示灯形式为红灯亮。

4.错相保护:防止A.B.C三相交流相序接错的一种保护措施；指示灯形式为红灯闪亮。

5.延时输出:有故障出现时继电器信号延时输出,继电器释放。

对应的型号见表。

6.恢复延时:即使电压恢复正常, 继电器也要延时一定时间恢复吸合。

指示灯形式为黄灯亮,恢复延时对应的型号见表。

（相序保护除外）7.开机延时:指保护继电器在开机时继电器延时一定时间吸合,指示灯形式为黄灯亮,开机延时对应的型号见表。

二、性能特点:1.欠电压保护时为了防止电压在负载连接和断开时的来回跳动，保护继电器具有回差电压功能，出厂默认欠电压保护回差电压5VAC。

2.保护继电器的功能不受线路或负载的电流大小.不平衡电流和负载性质的影响。

3.用于电动机、压缩机保护时对接线方式无要求。

4.保护继电器能够全性能.全气候长期工作。

三、工作特点:1.A.B.C三相接线正确,绿灯亮,继电器吸合;如果相序接错；红灯闪亮,只要交换A.B.C三相中的任意两相, 保护继电器就能认定该相序并正常工作。

当被保护的线路正常工作后出现红灯闪亮.继电器不吸合时,应视为外线路相序误接, 保护继电器具有防误接功能。

负载端a.b.c.三相没有相序保护功能。

2.在K1断开时红灯亮,故障为输入端A.B.C.前级线路断相.电压不平衡或电源故障。

如果是ABJ1—15 ~ ABJ1—18型号在K1吸合时绿灯亮.断开时红灯亮,故障为负载端a.b.c.至输入端A.B.C.之间的控制电器触点断不开(触点熔焊)。

初三物理电磁继电器知识点初三物理电磁继电器知识点电磁继电器作为一种典型的低压电器元件,广泛应用于自动控制、电力系统保护等领域。

下面是为大家的初三物理电磁继电器知识点的相关内容，希望大家喜欢。

电器是一种电子控制器件，它具有控制系统(又称输入回路)和被控制系统(又称输出回路)，通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。

故在电路中起着自动调节、保护、转换电路等作用。

继电器是?所属学科：电力(一级学科) ;继电保护与自动化(二级学科) 继电器是一种电子控制器件，它具有控制系统(又称输入回路)和被控制系统(又称输出回路)，通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。

故在电路中起着自动调节、平安保护、转换电路等作用。

继电器的定义：继电器是一种当输入量(电、磁、声、光、热)到达一定值时，输出量将发生跳跃式变化的自动控制器件。

继电器常识继电器是一种电子控制器件，它具有控制系统(又称输入回路)和被控制系统(又称输出回路)，通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。

故在电路中起着自动调节、平安保护、转换电路等作用。

继电器几种作用：1) 扩大控制范围。

例如，多触点继电器控制信号到达某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。

2) 放大。

例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。

3) 综合信号。

例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比拟综合，到达预定的控制效果。

4) 自动、遥控、监测。

例如，自动装置上的继电器与电器一起，可以组成程序控制线路，从而实现自动化运行。

电磁继电器是具有隔离功能的自动开关元件，当满足一定的条件时候，如电流、电压、功率、温度、压力、速度、光等就会改变原来的“通”“断”状态。

可能你还不知道，电磁继电器目前已经广泛应用于家用产品，如汽车、空调器、彩电、冰箱、洗衣机等;也应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中。

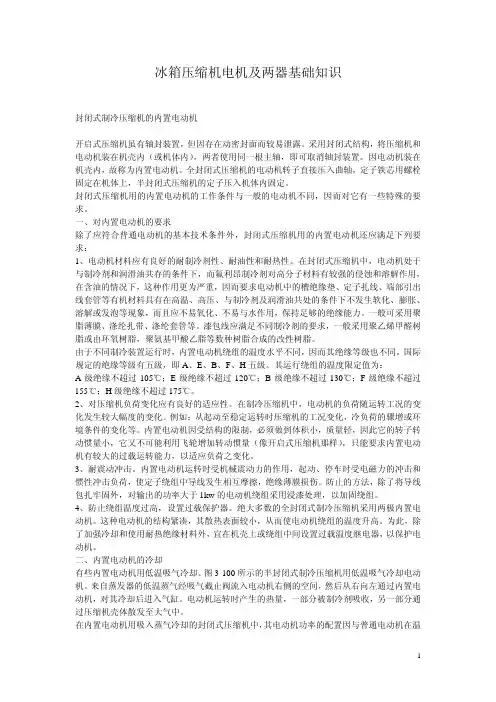

冰箱压缩机电机及两器基础知识封闭式制冷压缩机的内置电动机开启式压缩机虽有轴封装置，但因存在动密封面而较易泄露。

采用封闭式结构，将压缩机和电动机装在机壳内（或机体内），两者使用同一根主轴，即可取消轴封装置。

因电动机装在机壳内，故称为内置电动机。

全封闭式压缩机的电动机转子直接压入曲轴，定子铁芯用螺栓固定在机体上，半封闭式压缩机的定子压入机体内固定。

封闭式压缩机用的内置电动机的工作条件与一般的电动机不同，因而对它有一些特殊的要求。

一、对内置电动机的要求除了应符合普通电动机的基本技术条件外，封闭式压缩机用的内置电动机还应满足下列要求：1、电动机材料应有良好的耐制冷剂性、耐油性和耐热性。

在封闭式压缩机中，电动机处于与制冷剂和润滑油共存的条件下，而氟利昂制冷剂对高分子材料有较强的侵蚀和溶解作用，在含油的情况下，这种作用更为严重，因而要求电动机中的槽绝缘垫、定子扎线、端部引出线套管等有机材料具有在高温、高压、与制冷剂及润滑油共处的条件下不发生软化、膨胀、溶解或发泡等现象，而且应不易氧化、不易与水作用，保持足够的绝缘能力。

一般可采用聚脂薄膜、涤纶扎带、涤纶套管等。

漆包线应满足不同制冷剂的要求，一般采用聚乙烯甲醛树脂或由环氧树脂，聚氨基甲酸乙脂等数种树脂合成的改性树脂。

由于不同制冷装置运行时，内置电动机绕组的温度水平不同，因而其绝缘等级也不同。

国际规定的绝缘等级有五级，即A、E、B、F、H五级。

其运行绕组的温度限定值为：A级绝缘不超过105℃；E级绝缘不超过120℃；B级绝缘不超过130℃；F级绝缘不超过155℃；H级绝缘不超过175℃。

2、对压缩机负荷变化应有良好的适应性。

在制冷压缩机中，电动机的负荷随运转工况的变化发生较大幅度的变化。

例如：从起动至稳定运转时压缩机的工况变化，冷负荷的骤增或环境条件的变化等。

内置电动机因受结构的限制，必须做到体积小，质量轻，因此它的转子转动惯量小，它又不可能利用飞轮增加转动惯量（像开启式压缩机那样），只能要求内置电动机有较大的过载运转能力，以适应负荷之变化。

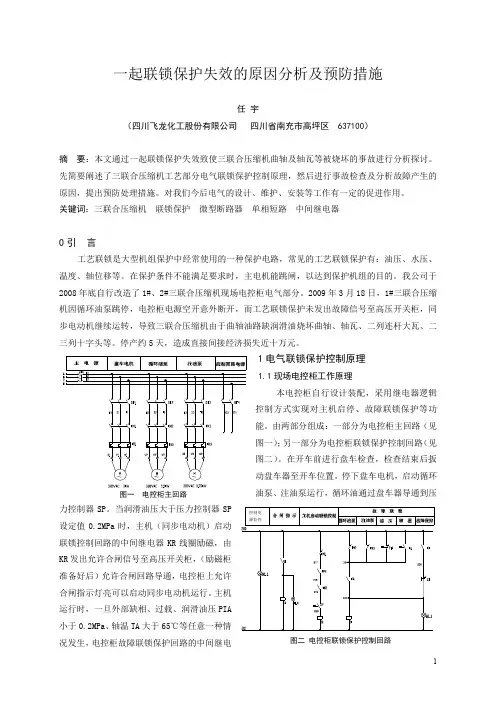

一起联锁保护失效的原因分析及预防措施任 宇（四川飞龙化工股份有限公司 四川省南充市高坪区 637100）摘 要：本文通过一起联锁保护失效致使三联合压缩机曲轴及轴瓦等被烧坏的事故进行分析探讨。
