第45卷 第10期 2018年10月天 津 科 技TIANJIN SCIENCE & TECHNOLOGYV ol.45 No.10Oct. 2018*通讯作者基金项目：天津科技大学大学生实验室创新基金(No.1702A203)，全国高校实验室工作研究会学术研究计划(No.SY2015Z059)。
收稿日期：2018-09-05应用技术基于FPGA 的16×16点阵模块控制器设计乔广欣，李亚峻*，李 松，杨 堃斌，于宝(天津科技大学电子信息与自动化学院 天津300222)摘 要：为了减少芯片IO 口的占用，由74HC138驱动点阵行、由74HC595驱动点阵列。
为了用FPGA 芯片控制点阵显示，用VHDL 语言编程实现。
介绍了16×16点阵模块的硬件连接，分析了74HC595的工作时序和点阵列数据的存储与调用，进而提出点阵行列控制器的VHDL 程序设计方法，用于实现装载新数据、选通点阵行、16位数据先低位后高位的串行输出、产生74HC595的时钟信号和输出锁存信号。
将Basys2开发板与点阵模块相连，将程序下载到FPGA 上，实现了16×16点阵的显示，验证了设计的正确性，具有实际应用价值。
关键词：现场可编程门阵列 VHDL 语言 点阵显示 74HC595芯片 74HC138芯片 中图分类号：TP332.1 文献标志码：A 文章编号：1006-8945(2018)10-0059-03Design of 16×16 Dot Matrix Module Controller Based on FPGAQIAO Guangxin ，LI Yajun*，LI Song ，YANG Bin ，YU Baokun(College of Electronic Information and Automation ，Tianjin University of Science & Technology ，Tianjin 300222，China )Abstract ：74HC138 and 74HC595 were used to drive dot matrix row and column respectively to reduce the occupation of the chip IO port. Programming was implemented using VHDL language to control the dot matrix display via FPGA chip.This paper introduces hardware connection of the 16×16 dot matrix module ，and analyzes the timing of the 74HC595 and storage and transfer of dot matrix column data. A VHDL program design method for dot matrix row and column controller was proposed to implement new data loading ，the strobe dot matrix row ，16-bit data serial output according to the low first and then high ，the generation of 74HC595 clock signal and output latch signal. The dot matrix module is connected to the Basys2 development board ，and the program is downloaded to the FPGA.A 16×16 dot matrix display is implemented ，which verifies the correctness of the design. The design has practical application value.Key words ：FPGA ；VHDL language ；dot matrix display ；74HC595；74HC138LED 点阵显示系统不仅能够静态显示字符和图像，而且能够动态显示文字、动画、视频等信息，具有亮度高、寿命长、价格低、视角大等优点，得到广泛 应用。

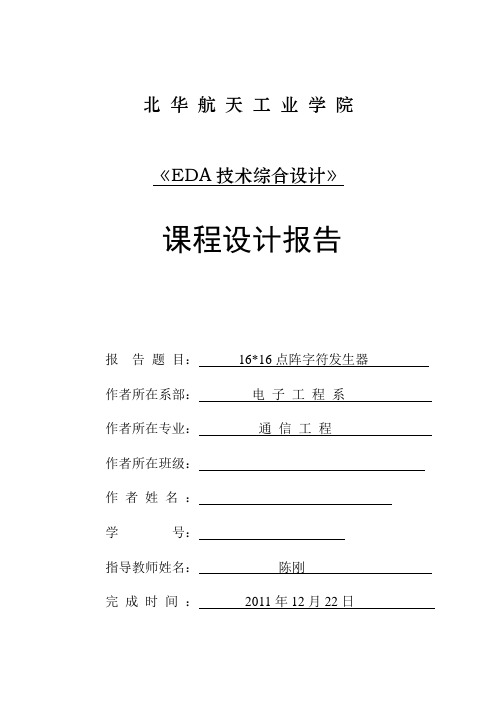

北华航天工业学院《EDA技术综合设计》课程设计报告报告题目：16*16点阵字符发生器作者所在系部：电子工程系作者所在专业：通信工程作者所在班级：作者姓名：学号：指导教师姓名：陈刚完成时间：2011年12月22日内容摘要随着微电子技术和计算机技术的发展，电子信息产品更新换代的速度日新月异。
实现这种进步的主要原因就是电子设计与制作技术的发展，其核心就是电子设计自动化——EDA。
16点阵显示器是一个发光二极管阵列，我们所用的是16个共阴极二级管组成一列，共16列的显示器。
只要让二极管阴极接低电平，阳极接高电平，便可使这个二极管亮，同构不同二极管的组合，便可显示要现实的内容。
16点阵显示器在日常生活中随处可见，掌握对16点阵显示器控制显示的方法，是很重要的。
实验是使用FPGA设计一个16×16的点阵显示的控制器，使点阵显示器显示汉字及花样。
我们所做的花样一个是字的显示，显示：北华工业生日快乐列选信号采用与7段数码管的位选信号一样的处理方法，即列扫描信号频率大于24HZ。
通过对系统进行结构分析，采用了层次化的设计方法，给出了各个模块的VHDL程序，并且利用QuartusⅡ对应用程序了仿真，并给出了相应的仿真结果。
关键词EDA、可编程逻辑器件、时钟源、16*16点阵字符发生器目录一、设计要求 (5)二、实验目的 (5)三、硬件要求 (5)四、实验原理 (5)五、硬件电路设计 (6)六、实验步骤 (10)七、实验结果 (11)八、总结 (12)九、参考文献 (13)课程设计任务书课题名称16*16点阵字符发生器完成时间12-22 指导教师陈刚职称教授学生姓名班级总体设计要求和技术要点使用FPGA设计一个16×16的点阵显示的控制器，使点阵显示器显示“北华工业生日快乐”八个字。
设计一个16进制计数器对花样进行选择，设计一个行列驱动控制器，对行列进行驱动，将两部分结合在一起，下载到FPGA芯片中即可完成。

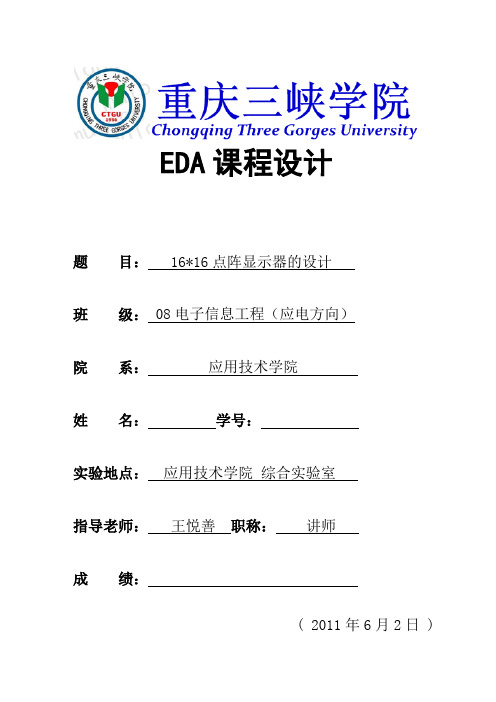

EDA课程设计题目： 16*16点阵显示器的设计班级：08电子信息工程（应电方向）院系：应用技术学院姓名：学号：实验地点：应用技术学院综合实验室指导老师：王悦善职称：讲师成绩：( 2011年6月2日 )目录1. 前言 (2)1.1本设计的研究背景和研究目的 (2)1.2LED点阵显示特点 (2)1.3FPGA设计的特点 (2)2 系统设计 (3)2.1.1设计任务与要求 (3)2.1.2 设计要求 (3)2.2设计原理 (3)2.3扫描控制模块 (3)2.4方案选择 (3)2.4.1 方案一： (3)2.4.2方案二汉字的存储 (4)2.5实现 (4)2.5.1列循环扫描 (4)2.5.2字符样式设计 (5)3. 系统调试与仿真 (8)3.1开发环境介绍 (8)3.2调试与仿真 (8)3.2.1 创建工程 (8)3.2.2 编译前设置 (8)3.2.3 全程编译 (10)3.2.4功能仿真 (10)4 结束语 (12)5 参考文献 (12)6 附录：程序 (13)1. 前言1.1 本设计的研究背景和研究目的随着我国经济的高速发展,对公共场合发布信息的需求日益增长，利用LED点阵滚动显示汉字的出现正好适应了这一市场需求，已经成为信息传播的一种重要手段。
采用传统方法设计的汉字滚动显示器，通常需要使用单片机、存储器和制约逻辑电路来进行PCB板级的系统集成。
尽管这种方案有单片机软件的支持较为灵活，但是由于受硬件资源的限制，未来对设计的变更和升级，总是难以避免要付出较多研发经费和较长投放市场周期的代价。
随着电子设计自动化（EDA)技术的进展，基于可编程FPGA器件进行系统芯片集成的新设计方法，也正在快速地到代基于PCB板的传统设计方式。
因此，本设计的研究是很有必要的，之所以基于FPGA设计是因为现场可编程门阵列（FPGA)设计周期小，灵活度高，适合用于小批量系统，提高系统的可靠性和集成度。
并且采用编写灵活的VHDL语言编写主程序。
中国矿业大学徐海学院《MCU/FPGA控制的小型字符显示屏设计与研制》设计制作要求2012－5本设计的研究目标,是利用LED显示板和51单片机/FPGA，设计、制作一个具备字符、数据显示功能、有一定应用价值的小型LED点阵字符显示屏。
1、研究内容1）使用8Ⅹ8 LED显示板，构建一个点阵为16Ⅹ16的小型LED 显示屏，要求能以静态方式显示字符/数字/汉字，也能以流动方式显示多个汉字（如流动显示“徐海学院欢迎你！”）。
2）该显示板使用的直流供电电源为＋5V，输出电流>1A，可使用现成的5V直流稳压电源。
2、实施方案：本项目可分成4大部分：1）单片机硬件电路设计。
通过单片机串行通讯接口，实现字符点阵数据的串行输出。
要求数据输出电路尽可能的简单、高效；2）利用ACEX 1K30 FPGA器件作为单片机串行输出数据的串并转换电路，利用1K30 FPGA器件内部逻辑部件多、引脚多的特点，直接驱动一个16Ⅹ16点阵LED显示屏。
13）研究从PC机汉字库中提取字符与汉字字模点阵的方法与程序(可使用现成的汉字字模点阵提取软件)；4）编写51单片机数据输出软件程序以及1K30 FPGA器件的接口设计AHDL程序，使系统满足预期的设计要求；5）使用实验室提供的系统板（包含有89C51单片机和ACEX 1K30 FPGA器件，以及他们的下载接口）来进行本系统的制作、调试与运行。
3、实施步骤1) 理论设计,先理顺设计思路；2) 提出设计方案与硬件电路。
硬件电路做在2块电路板上（点阵显示板及89C51单片机＋ACEX 1K30 FPGA器件的系统板。
3) 设计、焊接、安装、运行、调试，达到预期的字符显示目标；4) 完成单片机程序设计与编译、下载和调试，完成ACEX 1K30FPGA器件的应用设计与编译、下载和调试。
5) 进行全系统测试与调试，直到满足系统功能要求。
4、技术关键：1）设计满足系统功能要求的单片机/FPGA硬件电路；2）掌握汉字字符点阵数据获取与取得方法；3）设计单片机控制软件，实现汉字字符的流动显示。
LED16×16点阵汉字显示设计(VHDL版)基于FPGA的毕业设计(论文)开题报告设计(论文)主题LED 16×16点阵汉字显示设计一、选题的背景和意义:LED点阵显示屏是集微电子技术、计算机技术和信息处理技术于一体的大型显示屏系统。
由于其色彩鲜艳、动态范围宽、亮度高、使用寿命长、运行稳定可靠，已成为许多显示媒体和户外操作显示器的理想选择。
在体育场馆对LED显示屏需求快速增长的驱动下，近年来LED显示屏在中国的应用逐渐增多。
目前，发光二极管已广泛应用于银行、火车站、广告和体育场馆。
随着奥运会和世博会的临近，LED显示屏将广泛应用于体育场馆和道路交通指示。
发光二极管显示屏在体育广场的应用将会迅速增长。
因此，这种设计是非常必要的。
基于现场可编程门阵列(FPGA)设计的原因是现场可编程门阵列(FPGA)设计周期短、灵活性高，适用于小批量系统，提高了系统的可靠性和集成度。
主程序用灵活的VHDL语言编写。
这种设计可以方便地应用于各种广告。
二、课题研究的主要内容:1.用16×16点阵实现汉字显示；2.实现有限的汉字显示；5.完成方案演示。
三、主要研究(设计)方法:通过去图书馆查找书籍和收集数据，同时在搜索引擎上搜索数据，分析和参考现有的类似产品、设计方案和成功经验，选择几个可行的方案进行比较，最终确定最实用的方案进行设计。
利用Multisim或Quartus软件对系统进行仿真，以改善和完善电路功能。
EDA测试箱的调试。
四、设计(论文)计划表:时间(截止日期)在XXXX工作的几年中，中国的发光二极管显示屏的应用逐渐增加。
目前，发光二极管已广泛应用于银行、火车站、广告和体育场馆。
随着奥运会和世博会的临近，LED显示屏将广泛应用于体育场馆和道路交通指示。
发光二极管显示屏在体育广场的应用将会迅速增长。
因此，这种设计是非常必要的。
基于FPGA设计的原因是现场可编程门阵列(FPGA)设计周期短、灵活性高，适用于小批量系统，提高了系统的可靠性和集成度。
16乘16点阵LED电子显示屏的设计概述本文将讨论16乘16点阵LED电子显示屏的设计。
这是一个可以显示图形和文字的电子屏幕，使用16列和16行LED灯来组成一个点阵，可以显示256个像素。
这样的屏幕可以广泛应用于科技展示、娱乐游戏和家庭电子设备等领域。
设计硬件LED灯基本的LED操作和驱动电路在这里不再赘述。
需要注意的是，对于16行LED 灯和16列LED灯，需要使用合适的电流控制电路并且保证它们可以受到足够的电流。
此外，将需要16个NPN晶体管来控制16列LED灯，和16个PNP晶体管来控制16行LED灯。
控制器在控制器的选择上推荐使用ATmega328p微控制器。
这个控制器也是Arduino Uno的基础。
软件代码结构代码文件应当按照以下结构进行组织：Libraries/SevSeg/SevSeg.hLedControl/LedControl.hLedControl.cppMAX7219.hMAX7219.cppSPI.hSPI.cpp16x16LEDMatrix/16x16LEDMatrix.inoREADME.md这里我们使用SevSeg和LedControl库。
打包由于ATmega328p微控制器的内存限制，将需要对代码进行压缩，以减小程序的尺寸，使它适合在所预算的存储设备中运行。
可以通过使用压缩工具完成这个任务。
推荐使用zip或tar。
结论在这篇文档中，我们讨论了16乘16点阵LED电子显示屏的设计。
我们详细介绍了硬件和软件方面的设计需求以及代码结构的组织。
通过对这些内容的了解，你可以开始创建你自己的16乘16点阵LED电子显示屏!。
基于FPGA的汉字显示系统设计董莹【期刊名称】《价值工程》【年(卷),期】2012(031)010【摘要】This paper introduces the basic principles and design method of displaying Chinese characters by Chinese characters display system based on FPCA in 16x16 dot matrix display; expounds design principle of Chinese characters display system based on FPCA, analyzes ways of designing cycle display of Chinese characters with simpler method, combining with an example; finally the Block Diagram / Schematic File and part VHDL source file are given.%文章介绍了FPGA构建的汉字显示系统在16×16点阵显示器上显示汉字的基本原理和系统设计方法；阐述了基于FPGA的汉字显示系统设计的原理,并结合实例分析如何用较为简单的方法设计循环汉字显示；最后给出了Block Diagram/Schematic File和部分VHDL源文件.【总页数】2页(P166-167)【作者】董莹【作者单位】青海民族大学,西宁810007;西安电子科技大学研究生院,西安710071【正文语种】中文【中图分类】TP31【相关文献】1.基于FPGA的汉字点阵显示系统设计 [J], 郭志冬2.汉字显示加速系统设计及FPGA实现 [J], 周俊明;胡小龙;刘少庆3.基于FPGA的VGA汉字显示系统设计与实现 [J], 袁堂青;张玉璘4.基于图形液晶显示器的汉字显示系统设计与仿真 [J], 朱清慧;陈绍东;徐志强5.基于FPGA的VGA汉字显示器设计 [J], 李营;殷小杭;吕兆承;陈帅;权循忠因版权原因，仅展示原文概要，查看原文内容请购买。
