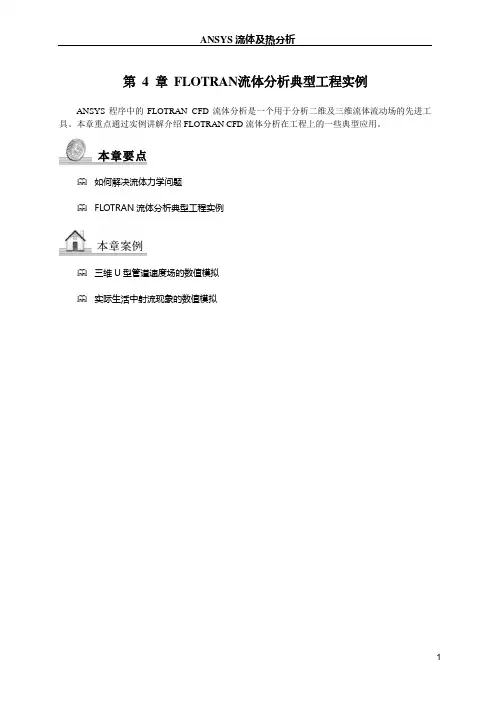

第4 章FLOTRAN流体分析典型工程实例ANSYS程序中的FLOTRAN CFD流体分析是一个用于分析二维及三维流体流动场的先进工具。
本章重点通过实例讲解介绍FLOTRAN CFD流体分析在工程上的一些典型应用。
本章要点如何解决流体力学问题FLOTRAN流体分析典型工程实例本章案例三维U型管道速度场的数值模拟实际生活中射流现象的数值模拟4.1 如何解决流体力学问题在流体力学的研究中，常用的方法有理论研究方法、数值计算方法和实验研究方法。
理论研究方法的特点是：能够清晰、普遍地揭示出流动的内在规律，但该方法目前只局限于少数比较简单的理论模型。
研究更复杂更符合实际的流动一般采用数值计算方法，它的特点就是能够解决理论研究方法无法解决的复杂流动问题，如常见的航空工程、气象预报、水利工程、环境污染预报、星云演化过程等。
实验研究方法的特点就是结果可靠，但其局限性在于相似准侧不能全部满足、尺寸限制、边界影响等。
数值计算方法和实验研究方法相比，它所需的费用和时间都比较少，并且有较高的精度，但它要求对问题的物理特性有足够的了解（通过实验方法了解），并能建立较精确的描述方程组（通过理论分析）。
对于流体力学的数值模拟常采用的步骤如下。
（1）建立力学模型通过流动分析，采用合理的假设与简化，建立力学模型。
假设与简化：连续介质与不连续介质；理想流体与粘性流体；不可压缩流体与可压缩流体；定常流动与非定常流动。
（2）建立数学模型根据力学模型，建立描述力学模型的数学方程组，并利用无量钢化、量纲分析、引进新的物理参数、经验或半经验公式等方法对基本方程组进行简化，得到相应流动的求解方程组，再根据具体的流动条件确定流动的初始条件和边界条件。
描写流体运动的两种方法：拉格朗日方法和欧拉方法。
（3）求解方法●准确解法：解析解●近似解法：近似解、数值解●实验解法：相似解（4）求解结果速度分布、压力分布、合力、阻力、能量耗散等物理量的求解结果。

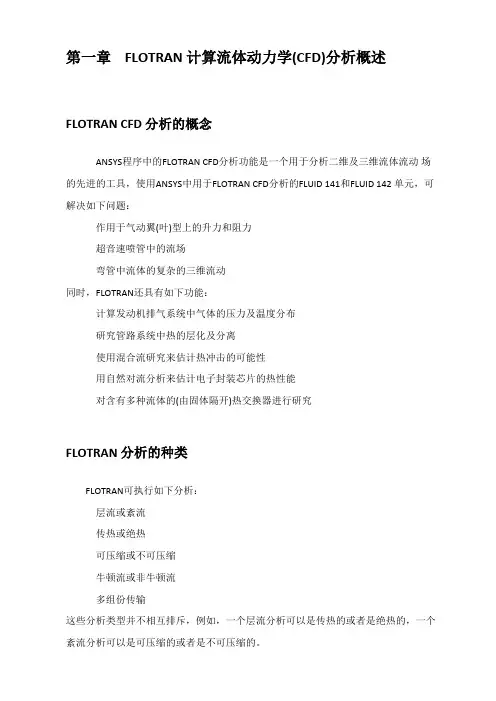

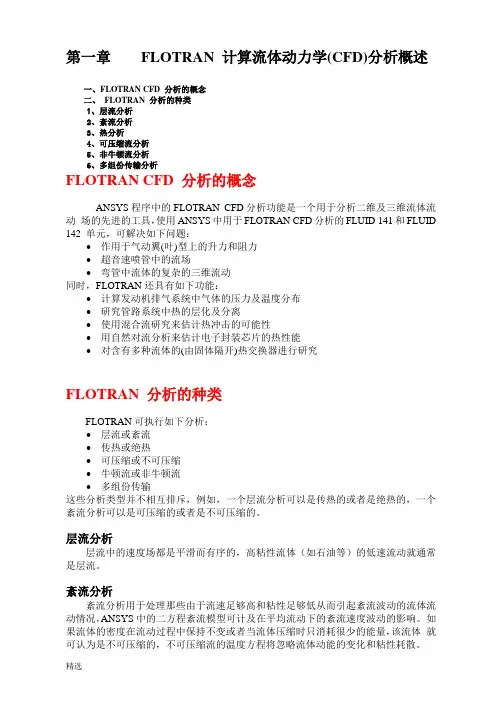

第一章 FLOTRAN 计算流体动力学(CFD)分析概述FLOTRAN CFD 分析的概念ANSYS程序中的FLOTRAN CFD分析功能是一个用于分析二维及三维流体流动场的先进的工具，使用ANSYS中用于FLOTRAN CFD分析的FLUID 141和FLUID 142 单元，可解决如下问题：∙作用于气动翼(叶)型上的升力和阻力∙超音速喷管中的流场∙弯管中流体的复杂的三维流动同时，FLOTRAN还具有如下功能：∙计算发动机排气系统中气体的压力及温度分布∙研究管路系统中热的层化及分离∙使用混合流研究来估计热冲击的可能性∙用自然对流分析来估计电子封装芯片的热性能∙对含有多种流体的(由固体隔开)热交换器进行研究FLOTRAN 分析的种类FLOTRAN可执行如下分析：∙层流或紊流∙传热或绝热∙可压缩或不可压缩∙牛顿流或非牛顿流∙多组份传输这些分析类型并不相互排斥，例如，一个层流分析可以是传热的或者是绝热的，一个紊流分析可以是可压缩的或者是不可压缩的。
层流分析层流中的速度场都是平滑而有序的，高粘性流体（如石油等）的低速流动就通常是层流。
紊流分析紊流分析用于处理那些由于流速足够高和粘性足够低从而引起紊流波动的流体流动情况，ANSYS中的二方程紊流模型可计及在平均流动下的紊流速度波动的影响。
如果流体的密度在流动过程中保持不变或者当流体压缩时只消耗很少的能量，该流体就可认为是不可压缩的，不可压缩流的温度方程将忽略流体动能的变化和粘性耗散。
热分析流体分析中通常还会求解流场中的温度分布情况。
如果流体性质不随温度而变，就可不解温度方程。
在共轭传热问题中，要在同时包含流体区域和非流体区域（即固体区域）的整个区域上求解温度方程。
在自然对流传热问题中，流体由于温度分布的不均匀性而导致流体密度分布的不均匀性，从而引起流体的流动，与强迫对流问题不同的是，自然对流通常都没有外部的流动源。
可压缩流分析对于高速气流，由很强的压力梯度引起的流体密度的变化将显著地影响流场的性质，ANSYS对于这种流动情况会使用不同的解算方法。
城市交通规划中的交通流量模拟分析随着城市化进程的加速，城市交通问题越来越突出。
如何合理规划城市交通，优化交通流量，提高交通效率成为了城市发展的重要课题。
在城市交通规划中，交通流量模拟分析是一种重要的工具和方法，可以帮助决策者更好地了解交通状况、预测未来交通需求、评估规划方案的可行性以及优化交通系统。
一、交通流量模拟分析的意义和作用城市交通流量模拟分析是通过建立交通仿真模型，模拟城市交通系统中的车辆行为和交通流动情况，以定量的方式评估交通规划方案的效果。
它可以帮助决策者了解交通系统的运行情况，预测未来的交通需求，评估不同规划方案的优劣，为决策者提供科学依据，从而制定出更加合理和可行的交通规划。
交通流量模拟分析可以帮助决策者更好地了解交通系统的瓶颈和瓶颈位置，找出交通拥堵的原因，为交通改善措施的制定提供依据。
通过模拟分析，可以预测未来的交通需求，为城市交通规划提供可行性评估，避免规划方案的盲目性和不可行性。
二、交通流量模拟分析的方法和技术交通流量模拟分析的方法和技术主要包括宏观模型和微观模型两种。
宏观模型是基于整个交通系统的总体特征进行建模和分析，主要用于预测交通需求和评估规划方案的可行性。
微观模型则更加细致地考虑了车辆的行为和交通流动情况，可以模拟车辆的加速、减速、转弯等行为，用于评估交通系统的运行情况和交通拥堵的状况。
在交通流量模拟分析中，常用的方法和技术包括四阶段模型、多模型集成、细胞自动机、Agent-based模型等。
四阶段模型是一种常用的宏观模型，将交通流量模拟分析分为出行生成、出行分配、交通流分配和交通流模拟四个阶段，通过迭代求解来获得最终的结果。
多模型集成则是将不同的模型和方法结合起来，综合考虑不同层次和不同细节的交通流量模拟分析。
细胞自动机和Agent-based模型则是更加细致和个体化的微观模型，可以模拟车辆的具体行为和交通流动情况。
三、交通流量模拟分析的应用案例交通流量模拟分析在城市交通规划中有着广泛的应用。
第一章 FLOTRAN 计算流体动力学(CFD)分析概述FLOTRAN CFD 分析的概念ANSYS程序中的FLOTRAN CFD分析功能是一个用于分析二维及三维流体流动场的先进的工具，使用ANSYS中用于FLOTRAN CFD分析的FLUID 141和FLUID 142 单元，可解决如下问题：作用于气动翼(叶)型上的升力和阻力超音速喷管中的流场弯管中流体的复杂的三维流动同时，FLOTRAN还具有如下功能：计算发动机排气系统中气体的压力及温度分布研究管路系统中热的层化及分离使用混合流研究来估计热冲击的可能性用自然对流分析来估计电子封装芯片的热性能对含有多种流体的(由固体隔开)热交换器进行研究FLOTRAN 分析的种类FLOTRAN可执行如下分析：层流或紊流传热或绝热可压缩或不可压缩牛顿流或非牛顿流多组份传输这些分析类型并不相互排斥，例如，一个层流分析可以是传热的或者是绝热的，一个紊流分析可以是可压缩的或者是不可压缩的。
层流分析层流中的速度场都是平滑而有序的，高粘性流体（如石油等）的低速流动就通常是层流。
紊流分析紊流分析用于处理那些由于流速足够高和粘性足够低从而引起紊流波动的流体流动情况，ANSYS中的二方程紊流模型可计及在平均流动下的紊流速度波动的影响。
如果流体的密度在流动过程中保持不变或者当流体压缩时只消耗很少的能量，该流体就可认为是不可压缩的，不可压缩流的温度方程将忽略流体动能的变化和粘性耗散。
热分析流体分析中通常还会求解流场中的温度分布情况。
如果流体性质不随温度而变，就可不解温度方程。
在共轭传热问题中，要在同时包含流体区域和非流体区域（即固体区域）的整个区域上求解温度方程。
在自然对流传热问题中，流体由于温度分布的不均匀性而导致流体密度分布的不均匀性，从而引起流体的流动，与强迫对流问题不同的是，自然对流通常都没有外部的流动源。
可压缩流分析对于高速气流，由很强的压力梯度引起的流体密度的变化将显著地影响流场的性质，ANSYS对于这种流动情况会使用不同的解算方法。

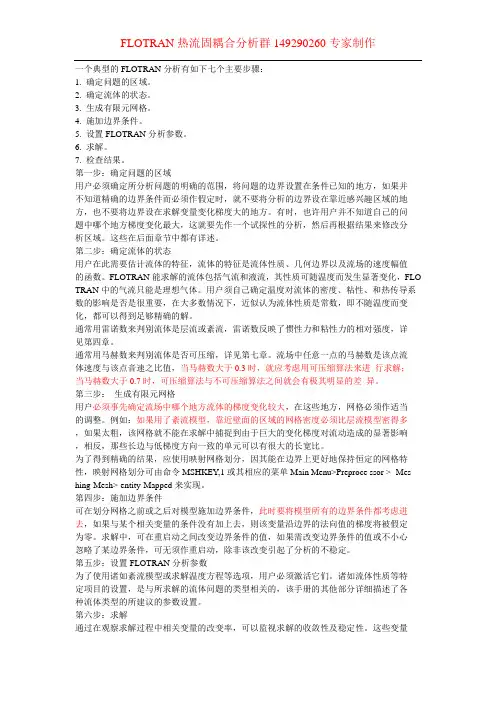

一个典型的FLOTRAN分析有如下七个主要步骤：1. 确定问题的区域。
