施工图审查的方法

施工图审查方案一、前言施工图是工程设计的重要组成部分，是工程建设项目实施的重要依据。

为了保证设计方案符合国家法律法规、技术标准和质量要求，需要对施工图进行审查和评估，以保证工程建设的安全和合法。

本文将说明施工图审查方案的主要内容和思路。

二、审查范围施工图审查的主要范围包括以下内容：1. 工程设计文件审查设计文件包括但不限于：•设计方案•建筑设计图纸•结构设计图纸•暖通设计图纸•给排水设计图纸•给电设计图纸2. 工程施工方案审查工程施工方案包括但不限于：•安全文明施工方案•机械设备安装方案•施工工艺流程方案•施工组织设计方案3. 工程材料质量试验方案审查工程材料质量试验方案包括但不限于：•水泥试验方案•水质检测方案•钢筋试验方案•沥青试验方案三、审查要求施工图审查的主要要求包括以下内容：1. 法律法规要求施工图的设计与建设必须符合国家相关法律法规的要求，确保工程建设的合法性和安全性。

例如，建筑施工必须符合《建筑法》相关规定，涉及土地使用的必须符合《土地管理法》相关规定，环境保护必须符合《环境保护法》相关规定等。

2. 技术标准要求施工图的设计与建设必须符合国家相关技术标准的要求，确保工程建设的质量和安全。

例如，建筑施工必须符合《建筑装饰工程施工与质量验收规范》相关要求，涉及土壤工程必须符合《土壤工程设计规范》相关要求，钢结构必须符合《钢结构设计规范》相关要求等。

3. 工程质量要求施工图的设计与建设必须符合国家相关工程质量要求的要求，确保工程建设的质量和安全。

例如，建筑施工必须符合相关建筑质量验收标准，涉及土壤工程必须符合相关土壤工程质量验收标准，钢结构必须符合相关钢结构质量验收标准等。

四、审查方法施工图审查主要依照以下方法：1. 文件审查对设计方案、图纸等工程设计文件进行审查，包括了解设计方案、绘制标准以及文件的规范程度、可行性等。

同时还需与施工图中相关工程内容进行比对，核实设计文件的准确性和可实施性。

施工图审查流程施工图审查是建筑工程设计的一个重要环节，旨在确保工程设计的合理性和规范性，提高工程质量，降低工程风险。

本文将详细介绍施工图审查的流程及其重要性。

提交审查材料：设计单位在完成施工图设计后，需向审查机构提交相关的审查材料，包括施工图纸、设计说明书、计算书等。

初步审查：审查机构收到材料后，将进行初步审查，主要检查提交的材料是否齐全、是否符合相关标准和规范。

详细审查：在初步审查通过后，审查机构将对施工图进行详细审查，包括对图纸的完整性、正确性、经济性等方面进行评估。

专家评审：对于一些重大工程或者技术复杂的项目，审查机构将组织专家评审，对施工图进行深入分析和评估。

修改和完善：根据初步审查、详细审查和专家评审的结果，设计单位需要对施工图进行相应的修改和完善。

再次审查：修改后的施工图需要再次提交审查机构进行审查，以确保满足相关标准和规范。

颁发审查合格证书：经过多次审查和修改后，设计单位将获得审查机构颁发的审查合格证书，表明该施工图已经通过审查。

确保设计质量：施工图审查可以发现设计中存在的问题，避免因设计不合理而导致的工程质量问题。

提高工程安全性：通过详细的审查，可以发现并纠正设计中存在的安全隐患，提高工程的安全性。

保障公众利益：施工图审查可以发现设计中存在的浪费资源、污染环境等问题，从而保障公众利益。

降低工程风险：通过施工图审查，可以发现并纠正设计中存在的风险因素，降低工程风险。

施工图审查是建筑工程设计的重要环节，对于提高工程质量、保障公众利益、降低工程风险具有重要意义。

本文详细介绍了施工图审查的流程及其重要性，希望能对相关人员有所帮助。

随着建筑行业的快速发展，施工图审查机构在确保工程质量和安全方面扮演着越来越重要的角色。

然而，传统的审查流程往往效率低下且难以满足现代工程的需求。

本文以某公司为例，探讨施工图审查机构的审查流程优化策略。

在传统的施工图审查流程中，存在着以下问题：审查周期长：由于传统审查流程涉及多个环节和部门，导致审查周期长，影响工程进度。

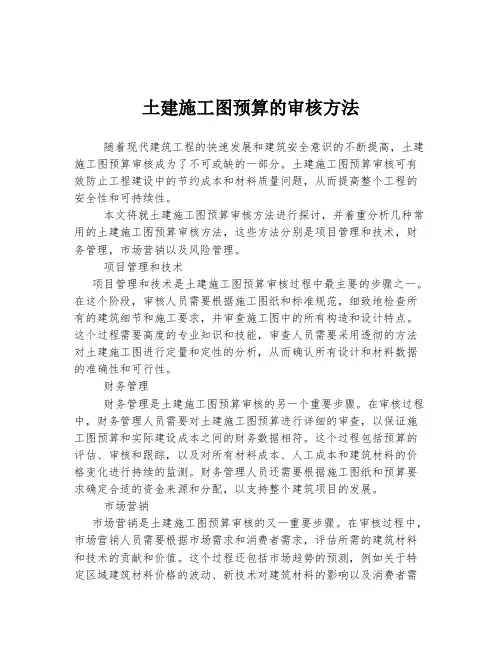

土建施工图预算的审核方法随着现代建筑工程的快速发展和建筑安全意识的不断提高，土建施工图预算审核成为了不可或缺的一部分。

土建施工图预算审核可有效防止工程建设中的节约成本和材料质量问题，从而提高整个工程的安全性和可持续性。

本文将就土建施工图预算审核方法进行探讨，并着重分析几种常用的土建施工图预算审核方法，这些方法分别是项目管理和技术，财务管理，市场营销以及风险管理。

项目管理和技术项目管理和技术是土建施工图预算审核过程中最主要的步骤之一。

在这个阶段，审核人员需要根据施工图纸和标准规范，细致地检查所有的建筑细节和施工要求，并审查施工图中的所有构造和设计特点。

这个过程需要高度的专业知识和技能，审查人员需要采用透彻的方法对土建施工图进行定量和定性的分析，从而确认所有设计和材料数据的准确性和可行性。

财务管理财务管理是土建施工图预算审核的另一个重要步骤。

在审核过程中，财务管理人员需要对土建施工图预算进行详细的审查，以保证施工图预算和实际建设成本之间的财务数据相符。

这个过程包括预算的评估、审核和跟踪，以及对所有材料成本、人工成本和建筑材料的价格变化进行持续的监测。

财务管理人员还需要根据施工图纸和预算要求确定合适的资金来源和分配，以支持整个建筑项目的发展。

市场营销市场营销是土建施工图预算审核的又一重要步骤。

在审核过程中，市场营销人员需要根据市场需求和消费者需求，评估所需的建筑材料和技术的贡献和价值。

这个过程还包括市场趋势的预测，例如关于特定区域建筑材料价格的波动、新技术对建筑材料的影响以及消费者需求的变化。

基于这些信息，市场营销人员还需要根据施工图预算要求评估不同材料的成本和可行性，并提供相关市场分析，并在需要时为预算制定帮助和建议。

风险管理风险管理是土建施工图预算审核的另一个重要步骤。

这个过程涉及到评估工程风险和确定风险管理策略。

风险评估需要考虑所有可能与工程相关的风险和障碍，例如材料缺乏、交通问题、天气状况、建筑质量问题、安全问题、环境问题等。

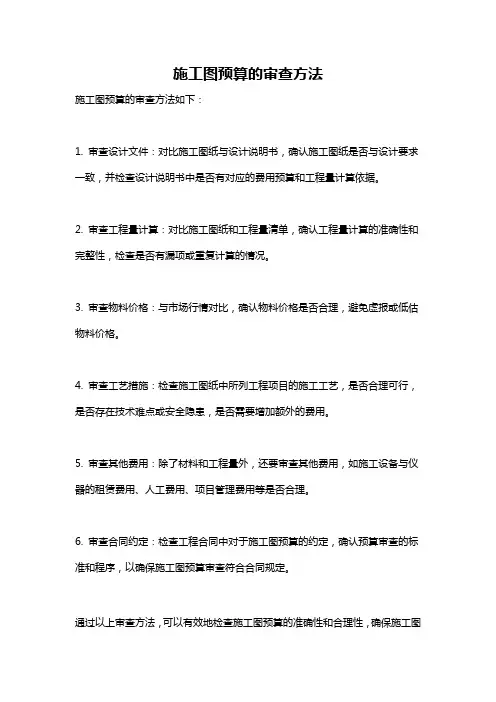

施工图预算的审查方法
施工图预算的审查方法如下：
1. 审查设计文件：对比施工图纸与设计说明书，确认施工图纸是否与设计要求一致，并检查设计说明书中是否有对应的费用预算和工程量计算依据。

2. 审查工程量计算：对比施工图纸和工程量清单，确认工程量计算的准确性和完整性，检查是否有漏项或重复计算的情况。

3. 审查物料价格：与市场行情对比，确认物料价格是否合理，避免虚报或低估物料价格。

4. 审查工艺措施：检查施工图纸中所列工程项目的施工工艺，是否合理可行，是否存在技术难点或安全隐患，是否需要增加额外的费用。

5. 审查其他费用：除了材料和工程量外，还要审查其他费用，如施工设备与仪器的租赁费用、人工费用、项目管理费用等是否合理。

6. 审查合同约定：检查工程合同中对于施工图预算的约定，确认预算审查的标准和程序，以确保施工图预算审查符合合同规定。

通过以上审查方法，可以有效地检查施工图预算的准确性和合理性，确保施工图
预算符合设计要求和合同约定。

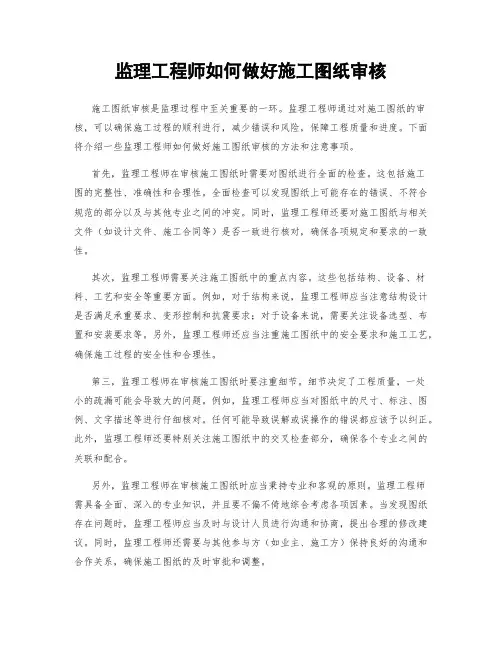

监理工程师如何做好施工图纸审核施工图纸审核是监理过程中至关重要的一环。

监理工程师通过对施工图纸的审核，可以确保施工过程的顺利进行，减少错误和风险，保障工程质量和进度。

下面将介绍一些监理工程师如何做好施工图纸审核的方法和注意事项。

首先，监理工程师在审核施工图纸时需要对图纸进行全面的检查。

这包括施工图的完整性、准确性和合理性。

全面检查可以发现图纸上可能存在的错误、不符合规范的部分以及与其他专业之间的冲突。

同时，监理工程师还要对施工图纸与相关文件（如设计文件、施工合同等）是否一致进行核对，确保各项规定和要求的一致性。

其次，监理工程师需要关注施工图纸中的重点内容。

这些包括结构、设备、材料、工艺和安全等重要方面。

例如，对于结构来说，监理工程师应当注意结构设计是否满足承重要求、变形控制和抗震要求；对于设备来说，需要关注设备选型、布置和安装要求等。

另外，监理工程师还应当注重施工图纸中的安全要求和施工工艺，确保施工过程的安全性和合理性。

第三，监理工程师在审核施工图纸时要注重细节。

细节决定了工程质量，一处小的疏漏可能会导致大的问题。

例如，监理工程师应当对图纸中的尺寸、标注、图例、文字描述等进行仔细核对。

任何可能导致误解或误操作的错误都应该予以纠正。

此外，监理工程师还要特别关注施工图纸中的交叉检查部分，确保各个专业之间的关联和配合。

另外，监理工程师在审核施工图纸时应当秉持专业和客观的原则。

监理工程师需具备全面、深入的专业知识，并且要不偏不倚地综合考虑各项因素。

当发现图纸存在问题时，监理工程师应当及时与设计人员进行沟通和协商，提出合理的修改建议。

同时，监理工程师还需要与其他参与方（如业主、施工方）保持良好的沟通和合作关系，确保施工图纸的及时审批和调整。

最后，监理工程师在审核施工图纸时要关注其可行性和实施性。

施工图纸不仅要符合设计要求，还要便于施工方具体操作。

因此，监理工程师需要评估施工图纸的实际可行性，包括施工工艺的合理性、施工组织的合理性等。

工程施工图审查要点是什么一、总体布局方案审查1. 审查建筑总平面布局是否符合设计要求，建筑功能及使用要求是否合理布局；2. 审查建筑建筑高度、体量、方向、层数、空间布局等是否符合设计图纸；3. 审查建筑物的地面、地下建筑物的布局是否符合设计要求；4. 审查建筑与周边环境的关系是否协调，与相邻建筑的距离是否符合规范；5. 审查建筑结构的布局是否合理，是否满足强地震区地区构造抗力要求；6. 审查设备、管道、电气等管线布局是否符合设计图纸。

二、建筑结构审查1. 审查建筑结构设计是否符合相关规范标准，是否满足荷载要求；2. 审查结构材料、构件的选择是否合理，是否符合设计要求；3. 审查建筑结构整体稳定性、承载性是否满足设计要求；4. 审查结构节点和连接处的处理是否符合规范要求；5. 审查混凝土结构的配筋是否符合规范要求；6. 审查钢结构的连接焊接是否符合规范要求；7. 审查基础的设计是否满足地基承载要求。

三、建筑设备审查1. 审查建筑设备的选型是否符合设计要求，是否达到节能、环保要求；2. 审查管道、空调、通风等系统布局是否合理，设备连接是否符合规范；3. 审查设备的安装位置是否符合规范规定，设备与建筑结构的连接是否牢固；4. 审查电气设备的接线、配电方案是否满足用电要求，是否符合电气规范要求；5. 审查消防设备的布局是否符合消防要求，消防通道、疏散通道是否合理配置。

四、施工工艺审查1. 审查施工单位施工工艺和施工方法是否符合施工图纸要求；2. 审查施工工序和施工流程是否合理、安全、有效；3. 审查施工单位施工材料和施工设备是否符合标准，施工合同和要求；4. 审查施工单位的人员资质、施工证书是否齐全、合法；5. 审查施工单位施工现场的安全措施是否充分，施工现场卫生是否良好；6. 审查施工单位的施工进度计划和施工质量控制措施是否合理有效。

五、施工图纸审查1. 审查施工图纸的编制是否符合规范要求，是否完整、清晰；2. 审查施工图纸的工程量计算是否准确，材料规格、配筋、尺寸是否符合设计要求；3. 审查施工图纸的文字说明、符号标识是否清晰、统一；4. 审查施工图纸的图面比例是否准确，图面的形成是否规范；5. 审查施工图纸的版本控制、签章盖章、备案等程序是否合规。

施工图纸审查管理制度年月日施工图纸审查管理制度施工图纸审核是工程建设前期的重要环节，是施工技术管理工作的重要内容，施工图纸现场核对的目的是了解设计标准、设计规模、设计意图、工程特点；核对设计图示尺寸，复核设计数量，及时发现问题，消除差错，改善设计，满足工程顺利开展。

施工图，是表明工程项目总体布局，建筑物的外部形状、内部布置、结构构造、内外装修、材料作法以及设备、施工等要求的图样，认真审查施工图纸是施工准备阶段重要的一环，也是为施工阶段创造良好的条件，认真审查施工图纸是监理工作事前控制手段之一。

为了规范设计图纸审查特制定本制度。

本制度适用于本项目监理部。

一、施工图纸审查方法1.1、当领取施工图纸后，由总监安排各专业监理工程师审图；1.2、各专业监理工程师首先查看图纸目录，查看是否有缺页的地方；1.3、仔细阅读设计总说明，设计总说明中的施工工艺是否符合现场实际要求；1.4、查看轴线位置标注是否合理，轴线是否明确，尺寸及尺寸界线是否清楚，尺寸是否有漏标的地方，以及尺寸界线是否有不明确的地方；1.5、平面图、立面图、剖面图是否一一对应，优其剖面图是否详细、全面；1.6、图纸中各个施工工艺是否符合规范，施工现场按照设计图纸中设计的做法，是否可以实现，对于设计图中不符合现场实际的情况提出合理性的建议；1.7、设计中是否满足实用功能，符合实用功能的要求。

特别注意有存在安全隐患的工艺，一定要详细提出；1.8、图纸中的各个施工工艺是否符合国家标准规范，是否与设计说明对应，有没有存在矛盾的地方，选材是否合理；1.9、根据实际施工经验，有没有更好的施工方法和工艺，如果有，提出建议，在各方会审的时候共同进行确认；1.10、对于图纸中所标注的材料，查看使用位置是否合理，材料的特性是否符合本工艺中的使用要求及年限；1.11、监理机构将各个专业审图情况收集整理，所有图纸问题应书面记录。

二、图纸会审2.1图纸会审由监理单位或建设单位牵头召开；2.2图纸会审参加单位：业主单位、监理单位、设计单位、施工单位；2.3会议审图单位提出图纸中存在的问题与不足，再由设计单位相关专业设计人员现场作答，针对施工单位、监理单位所提出的建议，与设计人员商议，并将最终确定的方案记录在图纸会审记要中。

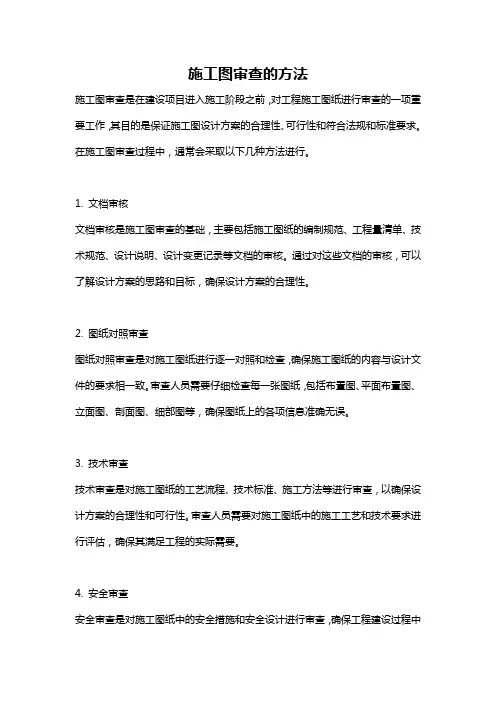

施工图审查的方法施工图审查是在建设项目进入施工阶段之前，对工程施工图纸进行审查的一项重要工作，其目的是保证施工图设计方案的合理性、可行性和符合法规和标准要求。

在施工图审查过程中，通常会采取以下几种方法进行。

1. 文档审核文档审核是施工图审查的基础，主要包括施工图纸的编制规范、工程量清单、技术规范、设计说明、设计变更记录等文档的审核。

通过对这些文档的审核，可以了解设计方案的思路和目标，确保设计方案的合理性。

2. 图纸对照审查图纸对照审查是对施工图纸进行逐一对照和检查，确保施工图纸的内容与设计文件的要求相一致。

审查人员需要仔细检查每一张图纸，包括布置图、平面布置图、立面图、剖面图、细部图等，确保图纸上的各项信息准确无误。

3. 技术审查技术审查是对施工图纸的工艺流程、技术标准、施工方法等进行审查，以确保设计方案的合理性和可行性。

审查人员需要对施工图纸中的施工工艺和技术要求进行评估，确保其满足工程的实际需要。

4. 安全审查安全审查是对施工图纸中的安全措施和安全设计进行审查，确保工程建设过程中的安全性。

审查人员需要对施工图纸中涉及的施工工艺、设备配置、安全通道、临时设施等进行评估，确保施工过程中的安全措施得到有效实施。

5. 经济审查经济审查是对施工图纸中的工程造价、物料配置、施工周期等进行评估，以确保设计方案的经济合理性。

审查人员需要对施工图纸中涉及的工程量清单、材料配置、施工工期等进行审核，确保项目的经济性和可行性。

6. 现场勘察现场勘察是在施工图审查过程中的重要环节，通过实地勘察，审查人员可以对施工图纸中涉及的施工工艺、材料配置、场地条件等进行实地检查，以确保设计方案的可行性和适应性。

综上所述，施工图审查可以通过文档审核、图纸对照审查、技术审查、安全审查、经济审查和现场勘察等多种方法进行。

这些方法可以互相配合，确保施工图纸的合理性、可行性和符合法规和标准要求，提高工程质量，确保工程的顺利进行。

审查施工图预算的方法-手段-方式施工图预算的检察方法较多，主要有全面检察法、标准预算检察法、分组计算审核法、对比检察法、筛选检察法、重点抽检法、采纳手册检察法和分解对比检察法八种。

(1) 全面检察法全面检察法又称逐项检察法，即按照预算定额的顺序或施工顺序，逐一进行全部检察的方法。

其具体计算方法和检察过程与施工图的编制基本相同。

这种方法的优点是全面、具体，经检察的工程预算误差比较小，质量高。

其缺点是工程量比较大。

关于一些工程量小、工艺相对简单的工程，编制工程预算的技术力量相对薄弱，可采纳综合检察法。

(2) 标准预算检察法关于采纳标准图纸或通过图纸施工的工程，首先要注重标准预算的编制，作为标准预算的检察方法称为标准预算检察法。

依据标准图〔制定〕或施工总图的上层建筑和做法相同，可集中精力具体检察一次预算或编制一次预算，作为此类标准图的标准预算，或以此类标准图的工程量为标准，对照检察，并对局部不同部位做单独检察。

这种方法的优点是时间短，效果好，好定案;缺点是只适用于按标准图纸制定的工程，适应范围小。

(3) 分组计算审核法这是一种加快工程量审核的方法，将工程预算分为假设干组，并将相邻且有一定联系的工程分为一组，审核或计算同一组中某一分项的工程量，利用工程量之间相同或相近的计算基础关系，确定同一组中其他几个分项的工程量计算方法的准确性。

(4)对比检察法是将拟建的类似工程的预算与已完成的工程预算或未完成但已检察修改过的工程预算进行检察的方法。

(5)筛选检察法〔建筑工程〕各个分部分项工程的工程量、费用、人工在各单位面积上的价值变化不大，将这些数据汇合起来，优选、汇总为工程量、费用、人工三个单方基本价值表，并注明其适用的建筑标准，用于筛选各组成工程。

(6) 重点抽检法重点抽检法是抓住工程预算检察的重点的方法。

检察的重点一般是：对工程量大或造价高、工程结构复杂的项目，补充单位概算表，进行成本计算(如计价依据、成本计算标准等)。

施工图预算的审核1. 审查施工图预算的意义⑴有利于控制工程造价，克服和防止预算超概算；⑵有利于加强固定资产投资管理，节约建设资金；⑶有利于施工承包合同价的合理确定和控制；⑷有利于积累和分析各项技术经济指标，不断提高设计水平⑴. 审查工程量①土方工程1）平整场地、挖地槽、挖地坑、挖土方工程量的计算是否符合现行定额计算规定和施工图纸标注尺寸，土壤类别是否与勘察资料一致，地槽与地坑放坡、带挡土板是否符合设计要求，有无重算和漏算；2）回填土工程量应注意地槽、地坑回填土的体积是否扣除了基础所占体积，地面和室内填土的厚度是否符合设计要求；3）运土方的审查除了注意运土距离外，还要注意运土数量是否扣除了就地回填的土方。

②打桩工程1）注意审查各种不同桩料，必须分别计算，施工方法必须符合设计要求；2）桩料长度必须符合设计要求，桩料长度如果超过一般桩料长度需要接桩时，注意审查接头数是否正确。

③砖石工程1）墙基和墙身的划分是否符合规定；2）按规定不同厚度的内、外墙是否分别计算，应扣除的门窗洞口及埋入墙体各种钢筋混凝土梁、柱等是否已扣除；3）不同砂浆强度等级的墙和定额规定按立方米或按平方米计算的墙，有无混淆、错算或漏算。

④混凝土及钢筋混凝土工程1）现浇与预制构件是否分别计算，有无混淆；2）现浇柱与梁，主梁与次梁及各种构件计算是否符合规定，有无重算或漏算；3）有筋与无筋构件是否按设计规定分别计算，有无混淆；4）钢筋混凝土的含钢量与预算定额的含钢量发生差异时，是否按规定予以增减调整。

⑤屋面工程1）卷材屋面工程是否与屋面找平层工程量相等；2）屋面保温层的工程量是否按屋面层的面积乘保温层平均厚度计算，不做保温层的挑檐部分是否按规定不作计算。

⑥装饰工程：1）内墙抹灰的工程量是否按墙面的净高和净宽计算，有无重算或漏算；2）楼梯抹面是否按踏步和休息平台部分的水平投影面积计算；3）细石混凝土地面找平层的设计厚度与定额厚度不同时，是否按厚度进行换算⑦水暖工程1）室内外排水管道、暖气管道的划分是否符合规定；2）各种管道的长度、口径是否按设计规定计算；3）室内给水管道不应扣除阀门、接头零件所占的长度，但应扣除卫生设备（浴盆、卫生盆、冲洗水箱、淋浴器等）本身所附带的管道长度，审查是否符合要求，有无重算；4）室内排水工程采用承插铸铁管，不应扣除异形管及检查口所占长度。

施工图纸该如何审？图、审图的程序是：熟悉拟建工程的功能；熟悉、审查工程平面尺寸；熟悉、审查工程立面尺寸；检查施工图中容易出错的部位有无出错；检查有无改进的地方。

01、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、做块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。

最后识读建筑说明，熟悉工程装修情况。

02、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸。

第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。

检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。

识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。

熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。

识读下一层平面图尺寸时，检查与03、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。

通过这些施工图，可掌握工程的立面尺寸。

正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。

审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。

检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。

建施图各楼层标高与结施图相应楼层的标高应不完全相同，因建施图的楼地面标高是工程完工后的标高，而结施图中楼地面标高仅结构面标高，不包括装修面的高度，同一楼层建施图的标高应比结施图的标高高几厘米。

施工图估算审察的方法1、逐项审察法逐项审察法又称全面审察法，即按定额次序或施工次序，对各项工程细目逐项全面详尽审察的一种方法。

其长处是全面、仔细，审察质量高、成效好。

弊端是工作量大，时间较长。

这类方法合适于一些工程量较小、工艺比较简单的工程。

2、标准估算审察法标准估算审察法就是对利用标准图纸或通用图纸施工的工程，先集中力量编制标准预算，以此为准来审察工程估算的一种方法。

按标准设计图纸施工的工程，一般上部构造和做法同样，不过依据现场施工条件或地质状况不一样，仅对基础部分做局部改变。

凡这样的工程，以标准估算为准，对局部改正部分独自审察即可，不需逐个详尽审察。

该方法的长处是时间短、成效好、易定案。

其弊端是合用范围小，仅合用于采纳标准图纸的工程。

3、分组计算审察法分组计算审察法就是把估算中相关项目按类型区分若干组，利用同组中的一组数据审察分项工程量的一种方法。

这类方法第一将若干分部分项工程按相邻且有必定内在联系的项目进行编组，利用同组分项工程间拥有同样或邻近计算基数的关系，审察一个分项工程数，由此判断同组中其余几个分项工程的正确程度。

该方法特色是审察速度快、工作量小。

4、对照审察法对照审察法是当工程条件同样时，用已竣工程的估算或未完但已经过审察修正的工程预算对照审察拟建工程的同类工程估算的一种方法。

采纳该方法一般须切合以下条件：(1) 拟建工程与已完或在建工程估算采纳同一施工图，但基础部分和现场施工条件不一样，则同样部分可采纳对照审察法。

(2)工程设计同样，但建筑面积不一样，两个工程的建筑面积之比与两个工程各分部分项工程量之比大概一致。

(3)两个工程面积同样，但设计图纸不完整同样，则同样的部分，如厂房中的柱子、层架、层面、砖墙等，可进行工程量的比较审察。

对不可以对照的分部分项工程可按图纸计算。

5、“挑选”审察法“挑选”是能较快发现问题的一种方法。

建筑工程虽面积和高度不一样，但其各分部分项工程的单位建筑面积指标变化却不大。

工程施工图审核要点工程施工图是工程设计的重要成果之一，是工程施工的依据和指导。

在工程施工图审核时，需要对图纸的完整性、合理性、准确性和可行性进行审查，以确保施工过程中能够按照设计要求进行施工，达到预期的施工效果。

工程施工图审核是工程质量控制的重要环节，下面将介绍一些工程施工图审核的要点。

1. 完整性审查工程施工图包括平面图、剖面图、立面图、细部图和构造图等多个方面，需要对这些图纸进行完整性审查。

首先要确认施工图是否齐全、完整，包含了项目要求的所有图纸内容。

其次要检查各种图纸之间的关联性和一致性，确保各个图纸之间的横纵坐标、高程等数据的一致性和准确性。

2. 合理性审查工程施工图应该符合相关法律、法规和标准的规定，因此要对工程施工图的合理性进行审查。

首先要确认图纸中的设计要求是否符合相关法规和规范要求，其次要对工程施工图的技术方案、材料选用和施工方法等进行合理性审查。

同时也要注意施工图中的公共设施、通道、疏散通道等设计是否合理，确保施工图在实际施工过程中具有可操作性和实用性。

3. 准确性审查工程施工图中的各项数据和参数需严格按照设计要求进行规定，因此需要对工程施工图的准确性进行审查。

对图纸中的各项数据和尺寸进行逐项核对，确保图纸中的数据与设计要求一致。

同时也要对构件的型号规格、数量和尺寸等进行审查，确保施工图中的各项参数和数据的准确性。

4. 可行性审查工程施工图需要满足施工实际需要，因此需要对工程施工图的可行性进行审查。

对施工图中的工序顺序、连接方式、加工工艺等进行审核，确保施工图中的施工安排和施工工艺的可行性。

同时也要对施工图中的材料使用和施工方法等进行可行性审查，确保施工图中的材料和施工方法符合现场的实际情况和需求。

工程施工图审核是工程设计和工程施工的重要环节，只有经过严格的审查和核对，才能确保施工图的质量和可实施性。

在进行工程施工图审核时，需要结合实际情况和工程要求，综合考虑图纸的完整性、合理性、准确性和可行性，确保施工图能够满足工程实际需求，为施工提供可靠的依据和指导。

工程施工图审查要点工程施工图审查是指对施工图纸进行全面细致的审核，对施工图纸上的技术参数、工艺要求等进行详细核对和评估，找出可能存在的不合理之处，确保施工图纸的准确性和完整性。

审查工作由专业的施工图审核人员进行，要点包括但不限于以下几个方面：1. 设计合理性审查首先要对施工图的设计方案进行审查，包括建筑结构设计、设备安装设计等。

要检查设计是否符合国家标准和相关规范，是否满足施工需求，是否存在结构上的不足和危险隐患。

设计是否符合建筑物本身的要求，如承重、抗震等要求。

2. 施工工艺审查施工图中还包含了施工工艺和施工流程，需要对施工图中的工艺要求进行审查。

检查施工方法是否合理、施工流程是否顺畅、各项施工工艺是否符合实际要求。

要注意防止施工中可能出现的施工难题，提前制订解决方案。

3. 施工材料审查施工图中还包括了使用的施工材料和构件，需要对施工图中所使用的材料进行审查。

检查材料是否符合国家标准和相关规范，是否适用于施工要求，是否存在质量问题。

特别要注意材料之间的搭接是否牢固，是否存在可能导致危险的质量问题。

4. 施工图细部审查在审查施工图时，不能只看大局，还要着重审查施工图的细部部分。

要检查细部构件的尺寸、连接方式、施工方法等，特别要关注可能存在的细小问题，如膨胀螺丝的规范、连接密封的情况、安全视线的设置等。

5. 安全性审查在审查施工图时，要重点关注安全性问题。

要检查设计是否考虑到施工中可能存在的安全隐患，是否有相应的安全措施和预防措施。

如护栏设置是否合理、危险区域是否设立警示标识等。

6. 环保审查在审查施工图时，还需要考虑到环保问题。

要检查设计是否考虑到环保要求，是否有相应的环保措施和处理方法。

如施工过程中是否会产生噪音、废水、废气等对环境污染的问题，是否有相应的处理和防范措施。

7. 技术标准审查最后还需要对技术标准进行审查。

要检查施工图是否符合相关的技术标准和规范，是否有与之不符合的地方。

要确保施工图的技术参数和要求符合相关规范，避免出现不符合标准的情况。

监理中的施工图纸审查与控制方法一、施工图纸的重要性施工图纸作为工程建设的重要文件，起到了传递设计意图和统一施工操作的作用。

因此，对施工图纸的审查和控制是保障工程质量的重要环节。

二、审查流程施工图纸的审查流程应包括对图纸文件的完整性、合理性和可操作性的评估。

首先，监理人员应对施工图纸的提供方进行沟通，明确图纸的交付要求和时间节点。

接下来，对图纸进行整体审查，包括图纸的规范性、符合性和一致性等方面的检查。

最后，将审查结果进行整理和归档，为后续的控制提供依据。

三、技术标准的参考在施工图纸的审查过程中，监理人员应参考相关的技术标准和规范，以确保图纸的质量和合规性。

例如，建筑工程施工图的编制应参考《建筑工程施工图编制标准》；电气工程施工图的编制应参考《电气工程施工图编制规范》等。

四、施工图纸的合理性评估在审查施工图纸的过程中，应对图纸的合理性进行评估。

主要包括两个方面的内容：一是图纸的施工可行性。

即图纸所描述的构造是否可行，是否符合相关技术标准和规范。

二是图纸的协调性，即图纸之间以及图纸与设计文件之间的一致性。

五、施工图纸的可操作性评估除了合理性评估外，施工图纸的可操作性评估也是审查的重要内容。

这主要包括以下几个方面：一是图纸的绘图准确性和清晰度。

图纸中的各个尺寸、标注和符号应准确无误地表达设计意图；二是图纸的布局合理性，包括平面布局、剖面的排布等；三是施工工序的合理性，即图纸中施工的步骤和方法是否合理、安全。

六、施工图纸的变更与控制施工图纸在审查通过后可能会发生变更，为了确保施工的连续性和一致性，需要对变更进行控制。

首先，监理人员需要对变更进行评估，包括评估变更是否合理、对工程质量和进度的影响程度等。

接下来，需要制定变更管理计划，在变更后及时将相关信息传达给相关的施工方和设计方。

最后，对变更后的施工图纸进行审查，以确保图纸的质量和合规性。

七、施工图纸的归档与保管施工图纸作为工程文件的一部分，需要进行归档和保管。
