使用cass进行北京54坐标与西安80坐标相互转换教程

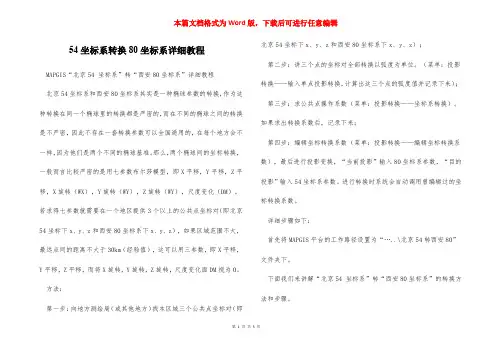

54坐标系转换80坐标系详细教程MAPGIS“北京54 坐标系”转“西安80坐标系”详细教程北京54坐标系和西安80坐标系其实是一种椭球参数的转换，作为这种转换在同一个椭球里的转换都是严密的，而在不同的椭球之间的转换是不严密，因此不存在一套转换参数可以全国通用的，在每个地方会不一样，因为他们是两个不同的椭球基准。

那么，两个椭球间的坐标转换，一般而言比较严密的是用七参数布尔莎模型，即X平移，Y平移，Z平移，X旋转（WX），Y旋转（WY），Z旋转（WY），尺度变化（DM）。

若求得七参数就需要在一个地区提供3个以上的公共点坐标对（即北京54坐标下x、y、z和西安80坐标系下x、y、z），如果区域范围不大，最远点间的距离不大于30km（经验值），这可以用三参数，即X平移，Y平移，Z平移，而将X旋转，Y旋转，Z旋转，尺度变化面DM视为0。

方法：第一步：向地方测绘局（或其他地方）找本区域三个公共点坐标对（即北京54坐标下x、y、z和西安80坐标系下x、y、z）；第二步：讲三个点的坐标对全部转换以弧度为单位。

（菜单：投影转换——输入单点投影转换，计算出这三个点的弧度值并记录下来）；第三步：求公共点操作系数（菜单：投影转换——坐标系转换）。

如果求出转换系数后，记录下来；第四步：编辑坐标转换系数（菜单：投影转换——编辑坐标转换系数），最后进行投影变换，“当前投影”输入80坐标系参数，“目的投影”输入54坐标系参数。

进行转换时系统会自动调用曾编辑过的坐标转换系数。

详细步骤如下：首先将MAPGIS平台的工作路径设置为“…..\北京54转西安80”文件夹下。

下面我们来讲解“北京54 坐标系”转“西安80坐标系”的转换方法和步骤。

一、数据说明北京54 坐标系和西安80 坐标系之间的转换其实是两种不同的椭球参数之间的转换，一般而言比较严密的是用七参数布尔莎模型，即X 平移，Y 平移，Z 平移，X 旋转（WX），Y 旋转（WY），Z 旋转（WY），尺度变化（DM）。

西安80坐标和北京54坐标相互换转也是经常用的，现在就mapgis6.7提供的转换功能做以下讲解。

拿点(39490223.77，2663880.71)为例。

在投影变换模块->投影转换->输入单点投影转换。

原始投影参数设置：如图1，椭球参数改成西安80(图1)原始数据输入:经度490223.77，纬度2663880.71。

说明下，带序号39不要了，因为在输入投影参数对话框里设置了(如上图1)。

结果投影参数：把按图1设置。

一切就绪，只需按‘投影点’，结果出来了^_^……用户文件投影批量投影点工作中我们很多时候要把GPS点批量投影点到图上，高效准确是我们的追求，庆幸Mapgis6.7用户文件投影转换可以完成此工作。

投影变换模块，投影转换->用户文件投影转换。

打开文件：保存有坐标的文本文件(.txt)用户投影参数：设置跟我们需要投影的点匹配，如图：结果投影参数：设置跟我们需要的投影结果匹配，如图：设置分隔符：点击进去，按照您的投影点文件数据之间的分隔符设置，确定即可。

设置用户文件选项：在这里可以选择生成点或者线，X,Y坐标位于的位置等。

（该例子X 位于1，Y位于2）到这里要强调关键一点，这点很重要。

鼠标要点击如下图的数据行，默认是第一行，否则就会多生成一个位于（0，0）坐标的点。

最后点‘投影变化’，‘确定’。

在投影变换模块中保存生成的文件mapgis6.7批量投影点同时可以根据我们的需要完成点的投影变换，但是有时候我们需要原本不变的把点投影到图上。

比如点(2655555,39666666)，就想让该点投到图上的坐标为(2655555,39666666)，一般的方法多多少少有点变化了。

在投影变换模块中选择用户文件投影，关键是，把用户投影参数和结果投影参数都设置成投影得到的文件直接添加到需要的工程，提示地图参数不匹配问你是否转换，就直接确定转换即可！详细的用户文件投影可参见用户文件投影批量投影点。

转换需要求的转换参数，而求转换参数需要公共控制点，所以在求之前必须先获得公共点至少三对。

1、启动“投影转换”模块:实用服务 →投影转换→坐标系转换，出现“转换坐标值”窗口，如图1 所示：图1 输入公共点前仍有公共点文献界（1）在“输入”一栏中，坐标系设置为“北京54 坐标系”，单位设置为“线类单位—米”；输入北京54 坐标系下一个公共点（x、y、z）；（2）在“输出”" 一栏中，坐标系设置为“西安80 坐标系”，单位设置为“线类单位—米”；输入西安80坐标系下对应的公共点（x、y、z）；（3）在“转换方法”一栏中，单击“公共点操作求系数”项； （4）在窗口左下角，单击“输入公共点”按钮，右边的数字变为1，表示输入了一个公共点对，如图1 所示；依照相同的方法，再输入另外的多个公共点对(至少3对)；（5）输入完公共点对后，保存公共点文件。

公共点文件→保存公共点文件(如：公共点.cpt)2、 求转换系数（1）在“转换方法”一栏中，单击“七参数布尔莎模型”项，将右边的转换系数项激活；（2）求转换系数→求转换系数，系统根据输入的多个公共点对坐标自动计算出7 个参数，如下图2 所示，将其记录下来；然后单击“确定”按钮；图2 利用布尔莎数的模型转换系数界面3、再次打开刚才的“转换坐标值”窗口，输入“北京54坐标系”坐标，输出“西安80坐标系”坐标。

转换可单个转换或成批转换:（1）单点转换；（2）文件转换。

在“类型”窗口中选“文件”，在“系数”窗口中选“未知”，在转换系数下输入刚才求的的转换参数，在“输入”窗口中打开输入文件54 坐标.TXT）（如图3），在输出窗口中输入输出文件名54→80 坐标.TXT)(如图4)，然后单击“转换”按钮，完成转换。

图3 转换后生成的西安80 坐标文件图4 编辑输入的北京54坐标文件。

北京54坐标与西安80坐标相互转换的两种方法方法一：使用大地坐标系进行坐标转换大地坐标系是一种用来描述地球表面上任意点位置的坐标系统。

在大地坐标系中，地球被近似看作一个椭球体，通过经度和纬度来确定其中一点的位置。

下面是北京54坐标与西安80坐标相互转换的步骤：1.将北京54坐标转换为大地坐标系的经纬度坐标：-首先，将北京54坐标转换为北京54平面坐标系的坐标值。

-然后，利用北京54平面坐标系到大地坐标系的转换公式，将北京54平面坐标系的坐标值转换为大地坐标系的经纬度坐标。

2.将大地坐标系的经纬度坐标转换为西安80平面坐标系的坐标值：-利用大地坐标系到西安80平面坐标系的转换公式，将经纬度坐标转换为西安80平面坐标系的坐标值。

3.将西安80平面坐标系的坐标值转换为西安80经纬度坐标：-利用西安80平面坐标系到大地坐标系的转换公式，将西安80平面坐标系的坐标值转换为西安80经纬度坐标。

4.将西安80经纬度坐标转换为北京54平面坐标系的坐标值：-利用大地坐标系到北京54平面坐标系的转换公式，将西安80经纬度坐标转换为北京54平面坐标系的坐标值。

方法二：使用投影坐标系进行坐标转换投影坐标系是一种用来将三维地球表面映射到平面上的坐标系统。

在投影坐标系中，地球被投影到一个平面上，通过平面坐标来表示地球上其中一点的位置。

下面是北京54坐标与西安80坐标相互转换的步骤：1.将北京54坐标转换为投影坐标系的坐标值：-利用北京54平面坐标系到投影坐标系的转换公式，将北京54平面坐标系的坐标值转换为投影坐标系的坐标值。

2.将投影坐标系的坐标值转换为西安80平面坐标系的坐标值：-利用投影坐标系到西安80平面坐标系的转换公式，将投影坐标系的坐标值转换为西安80平面坐标系的坐标值。

3.将西安80平面坐标系的坐标值转换为北京54平面坐标系的坐标值：-利用西安80平面坐标系到北京54平面坐标系的转换公式，将西安80平面坐标系的坐标值转换为北京54平面坐标系的坐标值。

“北京54坐标系”转“西安80坐标系”的转换方法和步骤“北京54坐标系”和“西安80坐标系”是中国两个常用的大地坐标系，它们分别以北京和西安为基准点建立起来的。

如果需要将一个点的坐标从“北京54坐标系”转换到“西安80坐标系”，可以按照以下步骤进行转换：步骤一：了解北京54坐标系和西安80坐标系的基本参数要进行坐标转换，首先需要了解两个坐标系的基本参数，包括椭球体参数和坐标变换参数。

北京54坐标系和西安80坐标系之间的坐标变换参数是一个七参数的转换模型，包括三个平移参数（ΔX，ΔY，ΔZ），三个旋转参数（Rx，Ry，Rz），以及一个尺度参数M。

步骤二：进行椭球面上的坐标转换将北京54坐标系的椭球面上的坐标转换为西安80坐标系的椭球面上的坐标。

这里主要涉及到椭球面上的经纬度转换。

1.将北京54坐标系的经度L转换为弧度单位λ：λ=(L-λ0)×π/180，其中，L为北京54坐标系下的经度，λ0为北京54坐标系的中央子午线经度。

2.使用以下公式将λ转换为西安80坐标系下的经度L1：L1 = λ - ΔL + ΔL×sin(2λ) + ΔB×sin(4λ) +ΔB2×sin(6λ) + ΔB3×sin(8λ) + ΔB4×sin(10λ)其中，ΔL为经度的差异，ΔB为纬度的差异。

3.使用以下公式将北京54坐标系下的纬度B转换为西安80坐标系下的纬度B1：B1 = B - ΔL×cos(2B) - ΔL2×cos(4B) - ΔL3×cos(6B) -ΔL4×cos(8B)其中，ΔL为经度的差异。

步骤三：进行三维平面上的坐标转换将椭球面上的坐标转换为地球上的实际坐标。

这里主要涉及到三维平面上的坐标转换。

1.假设在北京54坐标系下，特定点的XYZ坐标为(X,Y,Z)。

2.使用以下公式将北京54坐标系下的XYZ坐标转换为西安80坐标系下的XYZ坐标(X1,Y1,Z1)：X1=X+MZ+RzY-RyZ+ΔXY1=Y-RzX+MY+RxZ+ΔYZ1=Z+RyX-RxY+MZ+ΔZ其中，ΔX、ΔY、ΔZ为平移参数，Rx、Ry、Rz为旋转参数，M为尺度参数。

北京54坐标与西安80坐标相互转换的两种方法一、北京54坐标系、西安80坐标系及其相互关系1954年北京坐标系是我国五十年代由原苏联1942年普尔科沃坐标系传算而来采用克拉索夫斯基椭球体其参数为长半轴为 6378245米扁率为 1。

这个坐标系的建立在我国国民经济和社会发展中发挥了巨大的作用但该坐标系存在着定位后的参考椭球面与我国大地水准面不能达到最佳拟合在中国东部地区大地水准面差距自西向东增加最大达+68米其椭球的长半轴与现代测定的精确值相比109米的缺陷定向不明确椭球短轴未指向国际协议原点CIO也不是中国地极原点起始大地子午面也不是国际时间局BIH所定义的格林尼治平均天文台子午面。

同时,该系统提供的大地点坐标是通过局部平差逐级控制求得的由于施测年代不同、承担单位不同不同锁段算出的成果相矛盾给用户使用带来困难。

1978年4月,中国在西安召开了全国天文大地网平差会议,在会议上决定建立中国新的国家大地坐标系有关部门根据会议纪要,开展并进行了多方面的工作,建成了1980西安国家大地坐标系(GDZ80)该坐标系全面描述了椭球的4个基本参数,同时反映了椭球的几何特性和物理特性这4个参数的数值采用的是1975年国际大地测量与地球物理联合会第16届大会的推荐值(简称IGA-1975椭球 ) 。

其主要参数为长半轴为6378140 米扁率为 1/。

IAG-1975椭球参数精度较高能更好地代表和描述地球的几何形状和物理特征。

在其椭体定位方面以我国范围内高程异常平方和最小为原则做到了与我国大地水准面较好的吻合。

此外,1982年我国已完成了全国天文大地网的整体平差,消除了以前局部平差和逐级控制产生的不合理影响提高了大地网的精度在上述基础上建立的1980西安坐标系比1954年北京坐标系更科学、更严密、更能满足科研和经济建设的需要。

由于北京54坐标系和西安80坐标系是两种不同的大地基准面这两个椭球参数不同参心所在位置不同指向不同在高斯平面上其纵横坐标轴不重合因而同一点的坐标是不同的无论是三度带六度带还是经纬度坐标都是不同的其平面位置最大相差80米。

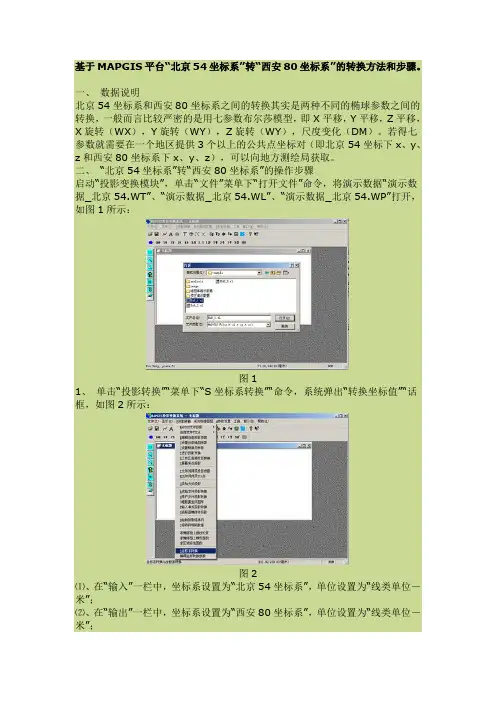

基于MAPGIS平台“北京54坐标系”转“西安80坐标系”的转换方法和步骤。

一、数据说明北京54坐标系和西安80坐标系之间的转换其实是两种不同的椭球参数之间的转换，一般而言比较严密的是用七参数布尔莎模型，即X平移，Y平移，Z平移，X旋转（WX），Y旋转（WY），Z旋转（WY），尺度变化（DM）。

若得七参数就需要在一个地区提供3个以上的公共点坐标对（即北京54坐标下x、y、z和西安80坐标系下x、y、z），可以向地方测绘局获取。

二、“北京54坐标系”转“西安80坐标系”的操作步骤启动“投影变换模块”，单击“文件”菜单下“打开文件”命令，将演示数据“演示数据_北京54.WT”、“演示数据_北京54.WL”、“演示数据_北京54.WP”打开，如图1所示：图11、单击“投影转换”“菜单下“S坐标系转换”“命令，系统弹出“转换坐标值”“话框，如图2所示：图2⑴、在“输入”一栏中，坐标系设置为“北京54坐标系”，单位设置为“线类单位－米”；⑵、在“输出”一栏中，坐标系设置为“西安80坐标系”，单位设置为“线类单位－米”；⑶、在“转换方法”一栏中，单击“公共点操作求系数”项；⑷、在“输入”一栏中，输入北京54坐标系下一个公共点的（x、y、z），如图2所示；⑸、在“输出”一栏中，输入西安80坐标系下对应的公共点的（x、y、z），如图2所示；⑹、在窗口右下角，单击“输入公共点”按钮，右边的数字变为1，表示输入了一个公共点对，如图2所示；⑺、依照相同的方法，再输入另外的2个公共点对；⑻、在“转换方法”一栏中，单击“七参数布尔莎模型”项，将右边的转换系数项激活；⑼、单击“求转换系数”菜单下“求转换系数”命令，系统根据输入的3个公共点对坐标自动计算出7个参数，如图3所示，将其记录下来；然后单击“确定”按钮；图32、单击“投影转换”菜单下“编辑坐标转换参数”命令，系统弹出“不同地理坐标系转换参数设置”对话框，如图4所示；图4在“坐标系选项”一栏中，设置各项参数如下：源坐标系：北京54坐标系；目的坐标系：西安80坐标系；转换方法：七参数布尔莎模型；长度单位：米；角度单位：弧度；然后单击“添加项”按钮，则在窗口左边的“不同椭球间转换”列表中将该转换关系列出；在窗口下方的“参数设置”一栏中，将上一步得到的七个参数依次输入到相应的文本框中，如图4所示；单击“修改项”按钮，输入转换关系，并单击“确定”按钮；接下来就是文件投影的操作过程了。

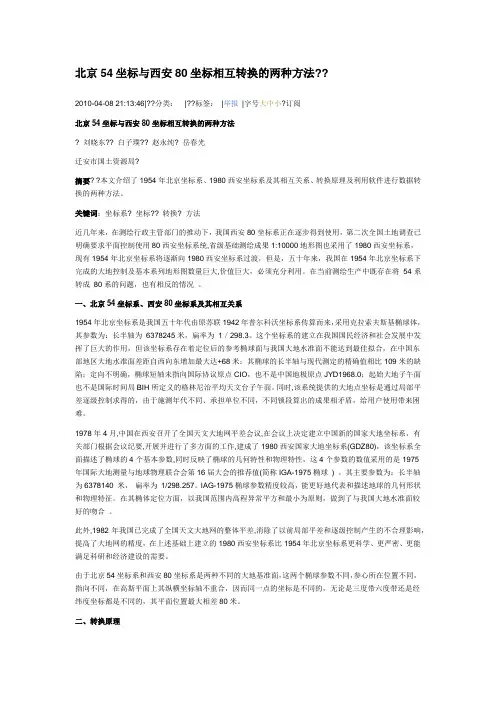

北京54坐标与西安80坐标相互转换的两种方法??2010-04-08 21:13:46|??分类：|??标签：|举报|字号大中小?订阅北京54坐标与西安80坐标相互转换的两种方法? 刘晓东?? 白子璞?? 赵永纯? 岳春光迁安市国土资源局?摘要? ?本文介绍了1954年北京坐标系、1980西安坐标系及其相互关系、转换原理及利用软件进行数据转换的两种方法。

关键词：坐标系? 坐标?? 转换? 方法近几年来，在测绘行政主管部门的推动下，我国西安80坐标系正在逐步得到使用，第二次全国土地调查已明确要求平面控制使用80西安坐标系统,省级基础测绘成果1:10000地形图也采用了1980西安坐标系，现有1954年北京坐标系将逐渐向1980西安坐标系过渡，但是，五十年来，我国在1954年北京坐标系下完成的大地控制及基本系列地形图数量巨大,价值巨大，必须充分利用。

在当前测绘生产中既存在将54系转成80系的问题，也有相反的情况。

一、北京54坐标系、西安80坐标系及其相互关系1954年北京坐标系是我国五十年代由原苏联1942年普尔科沃坐标系传算而来，采用克拉索夫斯基椭球体，其参数为：长半轴为6378245米，扁率为1／298.3。

这个坐标系的建立在我国国民经济和社会发展中发挥了巨大的作用，但该坐标系存在着定位后的参考椭球面与我国大地水准面不能达到最佳拟合，在中国东部地区大地水准面差距自西向东增加最大达+68米；其椭球的长半轴与现代测定的精确值相比109米的缺陷；定向不明确，椭球短轴未指向国际协议原点CIO，也不是中国地极原点JYD1968.0；起始大地子午面也不是国际时间局BIH所定义的格林尼治平均天文台子午面。

同时,该系统提供的大地点坐标是通过局部平差逐级控制求得的，由于施测年代不同、承担单位不同，不同锁段算出的成果相矛盾，给用户使用带来困难。

1978年4月,中国在西安召开了全国天文大地网平差会议,在会议上决定建立中国新的国家大地坐标系，有关部门根据会议纪要,开展并进行了多方面的工作,建成了1980西安国家大地坐标系(GDZ80)，该坐标系全面描述了椭球的4个基本参数,同时反映了椭球的几何特性和物理特性，这4个参数的数值采用的是1975年国际大地测量与地球物理联合会第16届大会的推荐值(简称IGA-1975椭球) 。

北京54坐标与西安80坐标相互变换的二种要领之阳早格格创做一、北京54坐标系、西安80坐标系及其相互闭系1954年北京坐标系是我国五十年代由本苏联1942年普我科沃坐标系传算而去采与克推索妇斯基椭球体其参数为少半轴为6378245米扁率为 1298.3.那个坐标系的建坐正在我国人民经济战社会死少中收挥了巨大的效率但是该坐标系存留着定位后的参照椭球里与我国天里程度里不克不迭达到最好拟合正在中国东部天区天里程度里好同自西背东减少最大达+68米其椭球的少半轴与新颖测定的透彻值相比109米的缺陷定背不透彻椭球短轴已指背国际协议本面CIO也不是华夏天极本面JYD1968.0起初天里子午里也不是国际时间局BIH所定义的格林僧治仄衡天文台子午里.共时,该系统提供的天里面坐标是通过局部仄好逐级统造供得的由于施测年代分歧、负担单位分歧分歧锁段算出的成果相冲突给用户使用戴去艰易.1978年4月,华夏正在西安召启了世界天文天里网仄好聚会,正在聚会上决断建坐华夏新的国家天里坐标系有闭部分根据聚会纪要,启展并举止了多圆里的工做,建成了1980西安国家天里坐标系(GDZ80)该坐标系周到形貌了椭球的4个基础参数,共时反映了椭球的几许个性战物理个性那4个参数的数值采与的是1975年国际天里丈量与天球物理共同会第16届大会的推荐值(简称IGA-1975椭球) .其主要参数为少半轴为6378140 米扁率为1/298.257.IAG-1975椭球参数粗度较下能更好天代表战形貌天球的几许形状战物理个性.正在其椭体定位圆里以我国范畴内下程非常十分仄圆战最小为准则干到了与我国天里程度里较好的符合 .别的,1982年我国已完毕了世界天文天里网的完齐仄好,与消了往日局部仄好战逐级统造爆收的分歧理效率普及了天里网的粗度正在上述前提上建坐的1980西安坐标系比1954年北京坐标系更科教、更周到、更能谦脚科研战经济建设的需要.由于北京54坐标系战西安80坐标系是二种分歧的天里基准里那二个椭球参数分歧参心天圆位子分歧指背分歧正在下斯仄里上其纵横坐标轴不沉合果而共一面的坐标是分歧的无论是三度戴六度戴仍旧经纬度坐标皆是分歧的其仄里位子最大出进80米.二、变换本理北京54坐标与西安坐标之间的变换本去是一种椭球参数的变换动做那种变换正在共一个椭球里的变换皆是周到的而正在分歧的椭球之间的变换是不周到的果此不存留一套变换参数不妨世界通用也不现成的公式去完毕变换果此必须利东西备二套坐标值的大众面真止变换.以下做家分离处事本质分别给出利用北圆测画公司的天形天籍硬件CASS2008战工具硬件Coord4.1把1954年北京坐标变换为1980西安坐目标要领.三、变换要领㈠、利用北圆CASS2008举止坐标变换1、输进大众面坐标数据最先准备好2至3个大众面即共时拥有54战80二套坐标那些面要覆盖要变换数据天圆正在天区.而后挨启CASS2008采用“天物编写”菜单下的“坐标变换”加进坐标变换界里,正在“大众面”底下“变换前”后里的三个输进框中输进第一个大众面的54坐标, 再正在“变换后”的三个输进框中输进该面的80西安坐标, 输完面打左侧“增加”按钮, 依次输进第二、第三个面的“54、80坐标并增加如果时常正在此天区举止坐标变换,可面打“存到大众面文献”,输进文献保存路径及文献称呼保存下次使用时曲交读进大众面文献即可.2、输进变换前、后的数据文献名正在“变换前”左侧的输进框中输进变换前即54坐标数据的文献路径及文献名也不妨曲交面打最左侧的查找按钮曲交查找而后正在“变换后”左侧的输进框中输进变换后的文献名.3、估计变换参数如果用仅有二个已知面不妨估计四参数三个或者三个以上已知面则不妨计算七参数.利用四参数变换便面打“估计变换四参数”按钮如果用七参数变换还需采用变换前、后的坐标系统及变换面天圆的中央子午线面打“估计变换七参数”硬件便自动估计出了七参数.4、举止数据变换如果变换的是数据便把“变换数据”前里的对于勾选上面打“使用七参数”即完毕了数据的变换天然也可面打“使用四参数”完毕变换.㈡、利用COORD4.1举止坐标变换COORD 4.1是一个免费的坐标变换硬件,也是测画处事者常备的工具之一其支配步调如下图硬件界里1、投影参数树坐面打主界里上的“坐标变换加进“投影树坐”界里采用好投影办法输进中央子午线系统默认是114度可根据本质举止举止建改其余不必变面打左下角的“决定”按扭中断树坐.2供北京54 坐标系--> 国家80坐标系的七参数先采用坐标数据天圆的坐标系统而后输进三个或者三个以上相对于应的坐标每输完一组数据,面打“减少”输进完毕后面打“估计”不妨瞅到其中的面位粗度当面打“决定”时硬件将自动将七参数树坐好.图大众面坐标数据的输进注意请注意椭球的采用程序如果咱们要估计北京54->国家80,正在那里源坐标该当是国家80坐标系反之亦反.面打“决定”后隐现如下界里再次“决定”后加进变换界里.下去便是选中“七参数变换”设定变换坐标系.正在那里如果要把54坐标变换为80坐标源坐标系椭球基准为“北京坐标系”目标坐标系椭球基准为“国家-80坐标系”正在“输进源坐标“底下输进需变换的54坐标面打下部中间的“坐标变换”按钮正在“输出目标坐标”底下便得到了咱们所需的西安80 坐标.图4单面变换查看数据创造透彻无误不妨使用正在估计历程中咱们不妨随时保存我们的树坐疑息下次使用那个变换时不必再输进七参数也不妨先记下七参数用时再输进树坐.那里咱们只用到了单面变换当数据比较多时咱们不妨使用“文献变换”功能先将咱们需变换的数据输进到记事本中并给出面号确认X、Y、Z的位子正在那一项里咱们不妨按刚刚才输进记事本的的要领正在此定义好.西安80坐标变换为北京54坐目标支配步调战北京54至西安80好已几普遍不过正在估计“七参数时”程序好同当咱们要将国家80为北京54时输进的源坐标该当是54坐标系那一面一定要注意.CASS2008战COORD4.1皆能利用大众面完毕对于单个或者批量数据的变换但是CASS2008还能完毕对于图形的完齐变换其变换历程战对于数据的变换基础普遍.。

北京54坐标系转换西安80坐标系的方法探讨
北京54坐标系转换西安80坐标系的方法探讨
摘要:本文结合北京54坐标系与西安80坐标系的基本特点,在已知3以上公共点的基础上,详细介绍测量中常用的MapGIS和Cass软件,求算七参数,实现高效、完整地数据坐标转换。

关键词:北京54坐标西安80坐标 MapGIS Cass
在城市测量中常用的大地坐标系分别是1954年北京坐标系和1980年西安坐标系;还有一些在工程建设规划、设计中常用的平面直角坐标系,如独立平面直角坐标系、建筑施工坐标系等。

北京54坐标系采用了克拉索夫斯基托球体参数,是与前苏联1942年坐标系进行联测的坐标系[1];为了适应我国经济发展、城市建设、国防需求,1972年至1982年建立了新的大地基准,称为西安80坐标系,它采用的椭球参数是1975年国际大地测量与地球物理联合会得推荐值,误差较小[2]。

通常情况下,北京54坐标系比西安80坐标系大40m～50m。

1 数据转换
1.1 数据转换中存在的问题
在我国的城市测量中,为了让图形数据变形扭曲少,误差范围小,一般会采用1.5度带的坐标,而我国标准分带采用的是3度带和6度带,所以数据转换之前需要对图形进行换带处理,一般软件都会有这些图。
