植筋技术操作规程

植筋施工操作方法

1.弹线定位

根据设计图的配筋位置及数量，错开原结构钢筋位置，标注出植筋位置。请有关部门验线，合格后就可钻孔。

2.钻孔

用冲击钻钻孔，钻头直径应比钢筋直径大5mm左右，钢筋选用首钢生产的φ25钢筋，钻头选用φ30的合金钢钻头。孔深大小15d(375mm),实际钻深400mm.钻孔时，钻头始终与柱面保持垂直。

3.洗孔

洗孔是植筋中最重要的一个环节，因为孔钻完后内部会有很多灰粉、灰渣，直接影响植筋的质量，所以一定要把孔内杂物清理干净。方法是：用毛刷套上加长棒，伸至孔底，来回反复抽动，把灰尘、碎渣带出，再用压缩空气，吹出孔内浮尘。吹完后再用脱脂棉沾酒精或丙酮擦洗孔内壁。但不能用水擦洗，因酒精和丙酮易挥发，水不易挥发。用水擦洗后孔内不会很快干燥。钻孔清洗完后要请设计等有关单位验收，合格后方可注胶。

4.注胶

取一组强力植筋胶，装进套筒内，安置到专用手动注射器上，慢慢扣动板机，排出铂包口处较稀的胶液废弃不用，然后将螺旋混合嘴伸入孔底，如长度不够可用塑料管加长，然后扣动板机，板机孔动一次注射器后退一下，这样能排出孔内空气。为了使钢筋植入后孔内胶液饱满，又不能使胶液外流，孔内注胶达到80%即可。孔内注满胶后应立即植筋。操作

在注胶前梁底模板就已支好，便于植筋后钢筋定位。植筋前要把钢筋植入部分用钢丝刷反复刷，清除锈污，再用酒精或丙酮清洗。钻孔内注完胶后，把经除锈处理过的钢筋立即放入孔口，然后慢慢单向旋入，不可中途逆向反转，直至钢筋伸入孔底。

5.固化养护

钢筋植入后，在梁底模板上定位，在强力植筋胶完全固化前不能振动钢筋。

强力植筋胶在常温下就可完成固化，50h后便可进行下道工序施工。

6.检测试验

在植筋施工前，要对所用钢筋及植筋胶进行现场拉拔试验，以确定钢筋及植筋胶是否符合设计要求。

方法是：制作与要植筋部位混凝土构件相同强度等级的混凝土试件，按植筋步骤，植入3组钢筋，待植筋胶完全固化后，进行拉拔实验。实验用专用的钢筋测力计，当加力达到Ⅱ级钢筋屈服强度（450N/mm2）时，出现颈缩现象，继而拉断。

一、引言

近年来，植筋技术在钢筋混凝土结构工程中广泛应用，但在工程实践中却普遍存在不统一的做法和不规范的行为。植筋工程的施工质量直接影响到整个工程的质量，当引起工程人员的重视，特别是某些植筋工程与生命线工程发生直接联系，如果植筋过程处理不当，可能为工程留下影响结构安全的隐患。本文意在通过整理植筋技术相关规范规定，来纠正植筋工程管理中的不规范行为！

某商住楼工程根据政府规划部门的意见，将原设计面向小区外侧的入口门厅拆除，将该工程的入口门厅重新调整到面向小区中庭一侧，根据工程实际现状，需要植筋新增11根框架柱；并对原有框架柱中的4根相关剪力墙进行植筋加固；在采光井处新增一块长跨6.9m、短跨4.5m的屋面板，屋面板采用与该工程现浇楼板配筋一样的冷轧扭钢筋，分别有一条短边和两条长边需要植筋；新增的框架梁中部分钢筋也需植筋。该植筋工程施工方案中部分文字内容如下：

1、植筋工程的方案编制、施工作业、检测验收均以《混凝土结构加固技术规范》CECS25︰90为标准。

2、植筋规格、数量、钻孔深度如下：

植筋规格（mm）φ8φ18φ22φ25

植筋数量（根） 366 116 48 106

钻孔深度（mm） 120 270 330 375

3、挑梁上部钢筋胶粘剂采用喜利得结构胶，其他部位钢筋胶粘剂采用国产A级胶。钢筋植入后7日内严禁受到触动和干扰，并按结构胶说明书要求加强保养和围护。

4、钢筋植入固化10日后，委托具备相应资质的检测单位，在监理见证下随机抽样进行现场抗拔抽检，每种规格钢筋现场抗拔数量不得少于壹组，经检测合格后，才能进行钢筋连接和安装绑扎等后序工作。

5、现场检测抗拔力，当钢筋为Ⅲ级螺纹钢时抗拔力要求必须≥360MPa；当钢筋为Ⅱ级螺纹钢时抗拔力要求必须≥300MPa；当钢筋为Ⅰ级钢时抗拔力要求必须≥210MPa。

二、植筋技术相关规范及规定

该工程方案编制、植筋施工、检测验收均以《混凝土结构加固技术规范》CECS25︰90为标准，其实该标准对于“植筋技术”并无非常具体的规定，这个古老的规范已经被《混凝土结构加固设计规范》GB50367－2006（以下简称GB50367－2006）所替代， GB50367－2006第12章“植筋技术”对植筋提出了更具体的要求。与植筋验收关系更大的标准应该是《混凝土结构后锚固技术规程》JGJ145-2004（以下简称JGJ145-2004），同时不同地区还有地方标准，比如重庆市地方标准《混凝土无机锚固材料植筋施工及验收规程》DBJ/T50-032-2004（以下简称DBJ/T50-032-2004）。

植筋工程安全技术交底

一、植筋工程概述

植筋工程是指在土壤或岩石中钻孔，然后将钢筋插入孔中，再注入水泥浆固定钢筋的一种工程。本文将详细介绍植筋工程的安全技术交底内容。

二、植筋工程安全要求

1. 工程人员安全意识：所有参与植筋工程的人员必须具备良好的安全意识，遵守工程安全规章制度，严格执行操作规程，确保工程施工安全。

2. 现场安全防护：施工现场必须设置明显的安全警示标志，划定安全区域，禁止非施工人员进入施工区域。同时，应配备必要的安全防护设施，如安全帽、防护鞋、安全绳等。

3. 设备检查与维护：植筋工程所使用的设备必须经过检查合格后方可使用，设备维护保养工作也要做到位，确保设备的正常运行和安全性能。

4. 作业人员培训：施工人员必须经过专业培训，掌握植筋工程的操作技能和安全知识，了解应急处理措施，提高应对突发情况的能力。

三、植筋工程安全操作规程

1. 植筋前准备工作：

a. 确认施工图纸和技术要求，准确了解植筋位置和孔深。

b. 检查设备完好性，包括植筋机、钢筋等。

c. 布置施工现场，设置安全警示标志和安全防护设施。

2. 植筋操作步骤： a. 钻孔：按照设计要求，使用植筋机进行钻孔，确保孔的位置准确、孔径符合要求。

b. 清洁孔道：使用气枪或吹风机清理孔道内的杂物和灰尘，保证孔道干净。

c. 安装钢筋：将预先准备好的钢筋插入孔道，确保钢筋的垂直度和位置准确。

d. 浇注水泥浆：使用注浆泵将水泥浆注入孔道，填充孔道并固定钢筋。

e. 植筋完成后，及时清理现场，回收使用过的材料和设备。

四、植筋工程安全注意事项

1. 植筋机操作注意事项：

a. 操作人员必须熟悉植筋机的使用方法和操作规程。

b. 在操作过程中，要保持机器的稳定，防止机器晃动或倾倒。

c. 植筋机在运行时，禁止将手或其他物体伸入机器内部。

2. 钢筋安装注意事项：

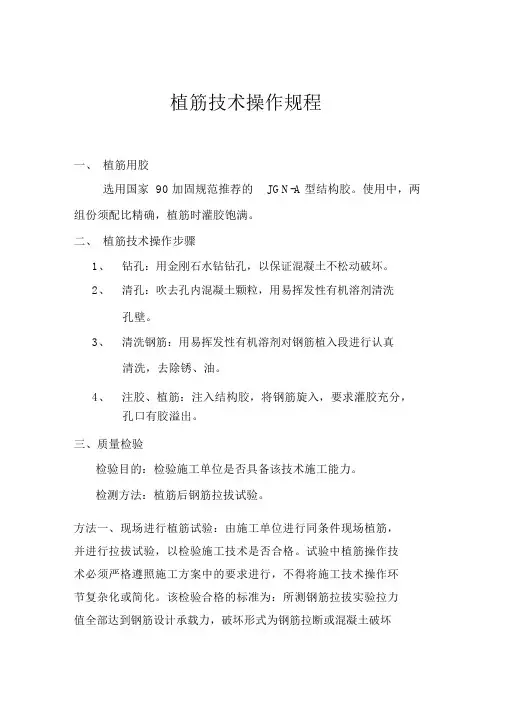

植筋技术操作规程

一、 植筋用胶

选用国家 90 加固规范推荐的 JGN-A型结构胶。使用中，两

组份须配比精确，植筋时灌胶饱满。

二、 植筋技术操作步骤

1、 钻孔：用金刚石水钻钻孔，以保证混凝土不松动破坏。

2、 清孔：吹去孔内混凝土颗粒，用易挥发性有机溶剂清洗

孔壁。

3、 清洗钢筋：用易挥发性有机溶剂对钢筋植入段进行认真

清洗，去除锈、油。

4、 注胶、植筋：注入结构胶，将钢筋旋入，要求灌胶充分，孔口有胶溢出。

三、质量检验

检验目的：检验施工单位是否具备该技术施工能力。

检测方法：植筋后钢筋拉拔试验。

方法一、现场进行植筋试验：由施工单位进行同条件现场植筋，并进行拉拔试验，以检验施工技术是否合格。试验中植筋操作技术必须严格遵照施工方案中的要求进行，不得将施工技术操作环节复杂化或简化。该检验合格的标准为：所测钢筋拉拔实验拉力值全部达到钢筋设计承载力，破坏形式为钢筋拉断或混凝土破坏

而非胶破坏。

方法二、现场抽检：每种型号钢筋，每千根做一组，每组 3

根做拉拔试验。该抽检拉力不得高于钢筋设计拉力。

四、 锚固长度

一级钢筋（受力筋） ： 15d 一级钢筋（非受力筋） ： 12d

二级钢筋： 15d

三级钢筋： 18d

五、 交工资料

1、 植筋胶材质报告 ★

2、 验孔单

3、 钢筋拉拔试验报告 ★

4、 施工资质 ★

5、 公司营业执照 ★

6、 工程量核定单 ★

内蒙古泰格尔建筑技术发展有限责任公司
