水泵安装质量控制要点

表H-201

Tab.

机 泵

安装工序质量控制表

Quality control table for machine

and pump installing procedure 项目：

Project

装置：

Unit

工号：

Section

位 号

Location No, 名 称

Name 工作介质

Medium

驱动机类型

Type of driver 传动方式

Transmission mode 执行标准

Standard for execution

检 查 项 目

Inspection item 等级

Grade 签字/日期

Signature/Date

施工单位

Subcontractor 总包单位

Contractor 监理单位

Managemen 建设单位

Owner

机器及附件接收 Acceptance of machine accessories C

基础复查 Check of foundation C

机泵安装 Installation of machine and pump CR

灌浆前检查 Inspection before grouting A

拆洗及回装 Disassembling ,cleaning and reassembling C(CR)

联轴节对中 Centering of couplers B

传动装置检查 Transmission gear C

润滑油系统检查、注油Lubrication system inspection and oiling C

冷却、密封系统检查 Cooling and sealing system C

试运转 Test run AR

浅谈如何提高水泵房设备安装质量的技术

城市的供水系统对于城市的发展来说有着非常重要的作用，水泵作为城市供水系统的重要组成部分，对城市的消防给水以及城市的居民用水有着很为直接的影响。水泵作为泵房中的主要设备，它的安装质量是重中之重，因此在进行泵房的设备安装时，要严格的按照相关的技术进行安装和调试，对设备的运行质量进行保证。本文主要是针对水泵安装的技术进行分析，以确保城市水泵房的正常工作运行。

标签：水泵房；设备；安装质量；技术

0 引言

水泵房是城市供水系统的核心内容，它的正常运行是维持城市居民正常用水的重要的保证，对人们的生产和生活都具有重要的作用。泵房是水泵站的主体，因此需要安装相应的设备来满足人民的日常需要，一般来说，水泵房相关设备的安装对安装技术的要求是比较高的，施工的难度也相对较高，因此在安装之前需要制定较为详细的计划，对施工资源进行合理的配置，同时要采取切实可行的技术措施来对施工的重点难点进行解决。

1 水泵房水泵设备的安装

（1）安装前的准备工作。是泵房的先关设备在进行安装之前，施工人员要对设计图纸进行详细的对照和参考，对水泵的外表面进行仔细的检查，同时对泵机组的平面位置、各个部位的竖向标高和预留孔的位置等等，进行一定的核实，要将误差规范在可允许的范围之内。另外，要保证收手盘车的灵活性，让其在使用过程中不会发出被卡住的异常声音，在水泵的底座上还要画上中心点，做好相关的线条等标志。最后要对水泵和相关的零件进行仔细的检查，要保证零部件的完整没有损坏，如果出现损坏要及时进行更换。

（2）混凝土的基础验收工作。水泵房在进行安装之前，要对混凝土进行一定的验收，混凝土的标高和位置以及螺栓孔的位置等等，需要进行复验。除此之外，混凝土的强度也要进行重视，要经过混凝土试块压力进行检验，验收的时候还要对其审验报告进行检查。一般来说，水泵机的基础高度都是有一个标准的，通常是高于地面一百毫米以上[1]。

（3）调整水泵位置。首先是对水泵的底座位置进行调整，要将水平尺放在水泵底座的加工面上进行检查，对其水平度进行检查。如果出现不水平的情况，要使用垫铁进行调整，从而让水泵的底座的標高能够满足相关的要求。一般来说，矩形的垫铁的作用是对主要的负荷和强烈连续振动进行承受，而斜垫铁下面需要有平垫铁进行支撑，开口垫铁经常是作为金属结构的支架而存在的，它只能承载比较小的荷载。因此，利用垫铁对水泵的位置进行调整时，要注意垫铁的荷载能力，在不同的实际情况中要使用不同的垫铁。一般是在每个地脚栓上放置一组垫

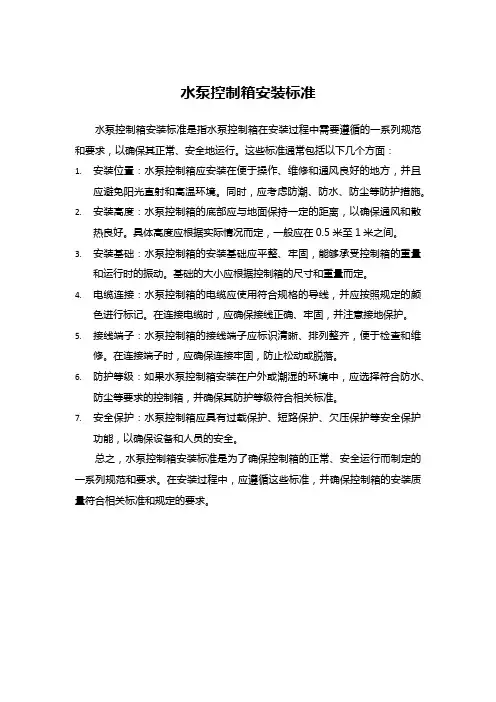

水泵控制箱安装标准

水泵控制箱安装标准是指水泵控制箱在安装过程中需要遵循的一系列规范和要求，以确保其正常、安全地运行。这些标准通常包括以下几个方面：

1. 安装位置：水泵控制箱应安装在便于操作、维修和通风良好的地方，并且应避免阳光直射和高温环境。同时，应考虑防潮、防水、防尘等防护措施。

2. 安装高度：水泵控制箱的底部应与地面保持一定的距离，以确保通风和散热良好。具体高度应根据实际情况而定，一般应在0.5米至1米之间。

3. 安装基础：水泵控制箱的安装基础应平整、牢固，能够承受控制箱的重量和运行时的振动。基础的大小应根据控制箱的尺寸和重量而定。

4. 电缆连接：水泵控制箱的电缆应使用符合规格的导线，并应按照规定的颜色进行标记。在连接电缆时，应确保接线正确、牢固，并注意接地保护。

5. 接线端子：水泵控制箱的接线端子应标识清晰、排列整齐，便于检查和维修。在连接端子时，应确保连接牢固，防止松动或脱落。

6. 防护等级：如果水泵控制箱安装在户外或潮湿的环境中，应选择符合防水、防尘等要求的控制箱，并确保其防护等级符合相关标准。

7. 安全保护：水泵控制箱应具有过载保护、短路保护、欠压保护等安全保护功能，以确保设备和人员的安全。

总之，水泵控制箱安装标准是为了确保控制箱的正常、安全运行而制定的一系列规范和要求。在安装过程中，应遵循这些标准，并确保控制箱的安装质量符合相关标准和规定的要求。

水泵安装标准

一、重点控制项目

1 .施工前需进行深化设计,泵房总体布局合理,通道顺畅，泵组齐整，管线顺直，控制柜上方不得架设水管。

2 .应浇筑泵组混凝土基础，基础高度15~20cm,地脚螺栓至基础边缘距离不应小于IOOmm,混凝土标号不低于C20o

3 .水泵底座安装弹簧或橡胶隔振装置，水泵进出口处安装软接头。

4 .整体安装的泵，纵向安装水平偏差不应大于0.10/1000,横向安装水平偏差不应大于0.20/1000。

5 .吸水管水平管段上不应有气囊和漏气现象。变径连接时，应采用偏心异径管件并应采用管顶平接。

6 .水泵应设置扁钢地网接地，并涂上黑黄相间的油漆；软接头处应用铜线跨接，铜线截面积不小于4平方毫米。 7 .管道与泵连接后，不应在其上游进行焊接和气割，防止焊渣进入泵内吸入管道和输出管道应有各自的支架，泵不得直接承受管道的重量。

8 .基础周边设置集水沟宽15Cm;每台泵组均用管道接引泄水孔，从而保证泵房干爽。

二.一般控制项目

1 .水泵装卸和存放符合要求，泵机表面无损坏和锈蚀。

2 .泵组设备均设置标识牌，信息准确齐全。

3 .气压罐上应安装安全阀、压力表、泄水管、水位指示器等，周围应有不小于0.7m宽的净空。

4 .泵房应铺贴地砖,美观，并进行清洁。

三.质量通病现象

1 .泵组未设置混凝土基础，或基础开裂，螺栓松动。

2 .水泵周围未设置排水沟槽，导致地面湿滑。

3 .水泵减震器或软接头未设置，导致管道震动或响声过大。 4 .未设置接地网或软接头跨接。

5 .吸水管未采用偏心异径管，导致形成气囊，致使水泵喘震。
