航嘉pc电源维修手册

  • 格式：doc
  • 大小：4.52 MB
  • 文档页数：212

精彩文档

目 录

第一部分 基础知识了解-—-——---—--------———-——-——--—-—-—-—-—-—-———-----—--———-——--—--—-—-—--—-—-6

第一章 电子元器件---—-———-——-—-—--—-————-—---—-—-—-——--—--———----—---—-—---—————————------6

第一节 保险丝（管）-—-—-———-------—-——--------—-——-—-----—-—-——————-----—————--——-————6

第二节 电阻器—-————-—--———-——--—--—-—---————-——--—————-—-—-—--———---—-—-——-—-——--——-—---—7

第三节 电容器---—----—-----——-—----------——-----———-———-----——-—--——-—--—————-—-—-——-———13

第四节 磁性元件-—-——-——-—-——-—-—---—-———-------——--—-----———————--—--———-—-———-—---——--15

1： 电感—----———-———-—-—--—-—------—-——-———--—-—-——----—-—-—---——-----————————-—————--—15

2： 变压器-——-——-----——-————-—--—-—------——--——-——--—---—--—--——--—-——--—--——-——---—-—17

第五节 二极管—---——-—----—-—----—-—----—-——-——---—--————-—----———-—-—--—-————--——-—--————-19

1: 二极管--——-—-----—---—————--—----—--—-—-—---—-—————-—--———-————--—-————---—-———--——-19

2: 二极管的分类—--——-—-—-——-—-——-———--——--————---精彩文档 —--———-—---———--——-—-—-—---—--——---20

第六节 开关管———-——————-——-—-—-----—-————————--———-—---—-——---——--———-—--———————--—-——--—24

1： 三极管--—-—-—--—-——-——--—-—-------——-—-—----—---——-——----———-——-—-———---——------——-—24

2： 三极管做开关管—-—-—--—----————-————---——-—----—---—--—---——-——---—-—-—-—--—-—--—26

3: MOS管做开关管——-—--—-—--——-———-—————---————-—————-—-——-----——-—-—————--—-----—27

第七节 集成电路---————————————-----——---—-——----—--——-—---———---—-—-—--——————----—-—---29

1： 集成电路———-————--—--——————-—-——-—----—--—————-————---—-—-—-—-----—---—----—-—-—--—--29

2： PC电源常用集成电路功能简述--—--——-—————----———--—--——-----——-——--—-—--—--—29

第二章 有关直流稳压电源知识了解-----—--—-—-—-----———-----—--——--——-———-————-———-—-43

第一节: 相关基础电路了解---——-—————--——-———-—--————-—----——————-—---—-—-—-——-————---43

1 交流电与直流电—-—————-——---———-—--—-——-—-———-——————-—----—-—---—----—----——---——-43

2 整流电路--—-——----—--—-———--——-—————-—--------—-——---——--——---——————-——-—-——-——--———44

3 滤波电路-----————--——-—-———-----—---—-—--—-——--——--—————-———----—------—---—-—--—-——45

4 电阻分压电路--———--——----—---———-—————-—--—--—-————-—--—-----—--———————--—---————-47

第二节 稳压电源发展过程—--—-—-——-——--—-———————-————----—--—--—-—--—-——--—----———-—-49

1 简单的交流变直流电源——--———-—---—-—--—--———-——--—--—--—---—-—--——--——-———-—--——-49

2 稳压管稳压电路——-—------——-—-————--——-———-——-—--——--—-——----——---—-——--—-——-———-——-49

3 串联式稳压电路—------——-—————-—-——-------------—--—--—————-—--——-—--—--——--—---————50

4 三端稳压块式稳压电路-——————-——-———-----—--------——----—---—————————-—---—-——————51

第三章 有关开关稳压电源知识了解--—————---------------—----—-——---—-—-——--————-—---—53

第一节 电压转换类型---—-—-—-—-—-—-—---—--—————--—-—-—-—-—-—-—-—-———-—--——-—-—-——-————-53

1： AC-—-AC转换器—--——-----——-—-----——--——-----—————-—--———--—--———-——-——---———--—-—53

2: AC-—-DC转换器——-—--————--——-———--—-—————-——-精彩文档 ——-—--——--——-——-—--—-——--—--————-—--54

3： DC———DC转换器—-----——-——-—-——--——-————-—-———--—-—--————-—----————--—---——------—54

4: DC—--AC转换器—-—--—--———-—-—-—--————-—-----——-—--—--—-————-—-—————--——-—-—------55

第二节 开关电源的拓扑方式--——-——-—-—————-—---—----—----—---——-----———-——--—--—------56

1: 单端反激式—---——-—-—--———---——-——-———-——-——--———----------—-———-———-—-————--—-—-——-56

2: 单端正激式-—-——-————--—-———--—-—---———--—-—-——----———————--——--——-----—-—--———-————56

3: 推挽式—-———-—-----——---—---—-—--—-——---———------—-——-—————--—--——-——-—-—-—----—--——--57

4: 半桥式——--———--——-—-——------——----———--————-————-—-——-————-—-——-----———-———-——-————-—58

5: 全桥式—-—————-—--——--—-——---—---—--—--—-——--——————--———---—---—------——---—-----—-——-58

第三节 开关电源的调制方式—---—--———-—-——-——-—--——-——----—-—--—--——---—-—-—-—-—-—--——59

1: 脉宽式---—-—-—-———--————-—---—--—-----——---———-—————--———-———-——--—-——-—--————--——-———59

2: 脉频式—-—--—-——--—---—----——-—--—--———-——-—--—--————--—--———--—-——————--———-——---———--61

3: 脉宽脉频调制方式-—------——-————-—-—--——-———-—---------—-———----——-———--—-———-—-——61

4: 脉冲幅度调制方式—-———-——--—--——--——--—--———-—--—-—--—-———-———————-—---—--——-—---—61

5： 占空比---—-----—-——-———---—-——---———---——-——-—-——-—--—-—-———---——-——-———-—————--————-—61

第四节 稳压--———-—----—-—--—-—-------————-—-—-———---————-———--—----—-———-——-——--——--—--——62

第四章 PC电源的技术指标了解-—----—-——---—---—-—--——————————-—--—--———--———-—--65

第一节 PC电源的作用与时序了解---——-—-—--—-—-——---——--—--————-————-—————---——-—65

第二节 PC电源的一些技术指标-————————---—--—--—-——-—---—------—-———------—-———-—-66

1： PC电源的调整率——-——-—---——---—-———-——-—-——-—————-—----——————--—--—————-——-—---—66

2： PC电源输出直流电压的规定范围———-——-------——-—--——-————-------—-----——-——67

3: 输出纹波电压—-----——-———-———--—---—-——--————---———-——-——--——---—-——----————-—-———67

合集下载

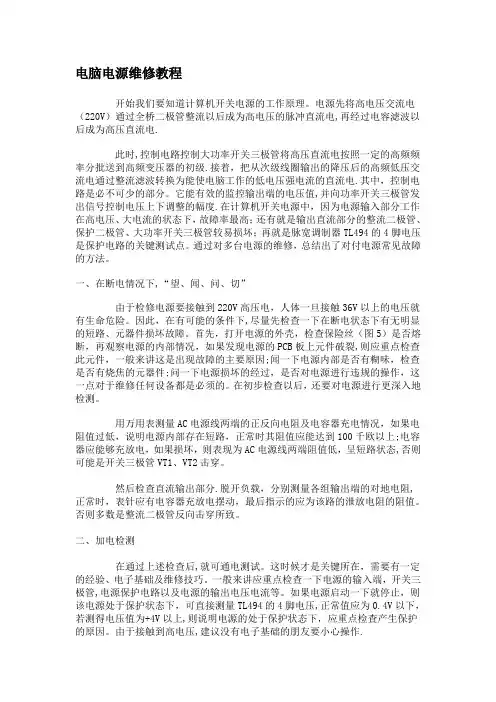

电脑电源维修教程

电脑电源维修教程

电脑电源维修教程

开始我们要知道计算机开关电源的工作原理。电源先将高电压交流电（220V）通过全桥二极管整流以后成为高电压的脉冲直流电,再经过电容滤波以后成为高压直流电.

此时,控制电路控制大功率开关三极管将高压直流电按照一定的高频频率分批送到高频变压器的初级.接着，把从次级线圈输出的降压后的高频低压交流电通过整流滤波转换为能使电脑工作的低电压强电流的直流电.其中，控制电路是必不可少的部分。它能有效的监控输出端的电压值,并向功率开关三极管发出信号控制电压上下调整的幅度.在计算机开关电源中，因为电源输入部分工作在高电压、大电流的状态下，故障率最高；还有就是输出直流部分的整流二极管、保护二极管、大功率开关三极管较易损坏；再就是脉宽调制器TL494的4脚电压是保护电路的关键测试点。通过对多台电源的维修，总结出了对付电源常见故障的方法。

一、在断电情况下,“望、闻、问、切”

由于检修电源要接触到220V高压电，人体一旦接触36V以上的电压就有生命危险。因此，在有可能的条件下,尽量先检查一下在断电状态下有无明显的短路、元器件损坏故障。首先，打开电源的外壳，检查保险丝（图5）是否熔断，再观察电源的内部情况，如果发现电源的PCB板上元件破裂,则应重点检查此元件，一般来讲这是出现故障的主要原因;闻一下电源内部是否有糊味，检查是否有烧焦的元器件;问一下电源损坏的经过，是否对电源进行违规的操作，这一点对于维修任何设备都是必须的。在初步检查以后，还要对电源进行更深入地检测。

用万用表测量AC电源线两端的正反向电阻及电容器充电情况，如果电阻值过低，说明电源内部存在短路，正常时其阻值应能达到100千欧以上;电容器应能够充放电，如果损坏，则表现为AC电源线两端阻值低，呈短路状态,否则可能是开关三极管VT1、VT2击穿。

然后检查直流输出部分.脱开负载，分别测量各组输出端的对地电阻,正常时，表针应有电容器充放电摆动，最后指示的应为该路的泄放电阻的阻值。否则多数是整流二极管反向击穿所致。

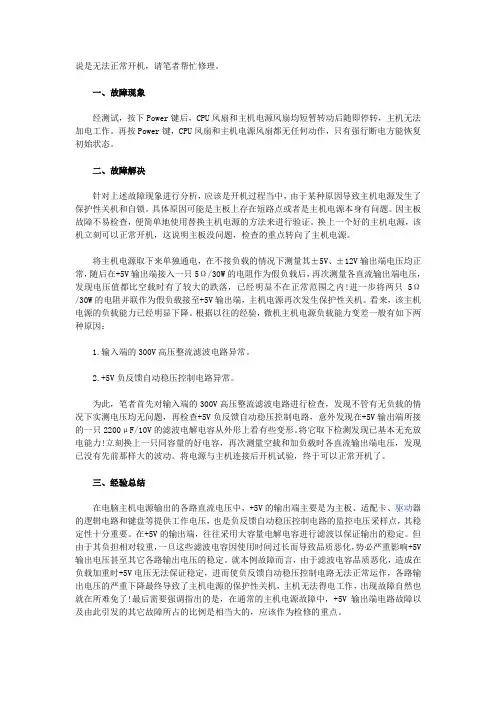

航嘉磐石500故障维修

航嘉磐石500故障维修

说是无法正常开机，请笔者帮忙修理。

一、故障现象

经测试，按下Power键后，CPU风扇和主机电源风扇均短暂转动后随即停转，主机无法加电工作。再按Power键，CPU风扇和主机电源风扇都无任何动作，只有强行断电方能恢复初始状态。

二、故障解决

针对上述故障现象进行分析，应该是开机过程当中，由于某种原因导致主机电源发生了保护性关机和自锁。具体原因可能是主板上存在短路点或者是主机电源本身有问题。因主板故障不易检查，便简单地使用替换主机电源的方法来进行验证。换上一个好的主机电源，该机立刻可以正常开机，这说明主板没问题，检查的重点转向了主机电源。

将主机电源取下来单独通电，在不接负载的情况下测量其±5V、±12V输出端电压均正常，随后在+5V输出端接入一只5Ω/30W的电阻作为假负载后，再次测量各直流输出端电压，发现电压值都比空载时有了较大的跌落，已经明显不在正常范围之内!进一步将两只5Ω/30W的电阻并联作为假负载接至+5V输出端，主机电源再次发生保护性关机。看来，该主机电源的负载能力已经明显下降。根据以往的经验，微机主机电源负载能力变差一般有如下两种原因：

1.输入端的300V高压整流滤波电路异常。

2.+5V负反馈自动稳压控制电路异常。

为此，笔者首先对输入端的300V高压整流滤波电路进行检查，发现不管有无负载的情况下实测电压均无问题，再检查+5V负反馈自动稳压控制电路，意外发现在+5V输出端所接的一只2200μF/10V的滤波电解电容从外形上看有些变形。将它取下检测发现已基本无充放电能力!立刻换上一只同容量的好电容，再次测量空载和加负载时各直流输出端电压，发现已没有先前那样大的波动。将电源与主机连接后开机试验，终于可以正常开机了。

三、经验总结

在电脑主机电源输出的各路直流电压中，+5V的输出端主要是为主板、适配卡、驱动器的逻辑电路和键盘等提供工作电压，也是负反馈自动稳压控制电路的监控电压采样点，其稳定性十分重要。在+5V的输出端，往往采用大容量电解电容进行滤波以保证输出的稳定。但由于其负担相对较重，一旦这些滤波电容因使用时间过长而导致品质恶化，势必严重影响+5V输出电压甚至其它各路输出电压的稳定。就本例故障而言，由于滤波电容品质恶化，造成在负载加重时+5V电压无法保证稳定，进而使负反馈自动稳压控制电路无法正常运作，各路输出电压的严重下降最终导致了主机电源的保护性关机，主机无法得电工作，出现故障自然也就在所难免了!最后需要强调指出的是，在通常的主机电源故障中，+5V输出端电路故障以及由此引发的其它故障所占的比例是相当大的，应该作为检修的重点。

航嘉pc电源维修手册【范本模板】

航嘉pc电源维修手册【范本模板】

实用标准文案

精彩文档

目 录

第一部分 基础知识了解—---————--——-———-——--——--—-——---—-—--——----—-—--—--————-——-————----———---6

第一章 电子元器件--—-——----——-—-------—-——-----——-—-—---—-——--——-—-———---——-————-—--——--——6

第一节 保险丝（管）———-——----—-———-—---—---—-——-————-——-—----—-———--—————---——-—-——---6

第二节 电阻器---—---——-—-——-———-—-———--——-—-—-—-——-——-——-—---—-——-—--————-—————-—-—--————7

第三节 电容器————-------—-—-——--——-—---———————--——-——-----——--———----—--—-—-—-—-—-—-——--13

第四节 磁性元件--—--——-———---—-----——-—----——--—————-———---—--—--—-----—--———--—-—-——--15

1： 电感-———-——--——--—-—-——------—---—-—-——--——-——-———--———-————-—-——-—-—---—--——----—-15

2： 变压器——---—————-—-—————-——-————--——--—---——--——-----—-——-—-——----—————--——-——---—17

第五节 二极管----—————---—-——--—--————--———------—-————-————-—-----————-—-——----——--—-----19

1： 二极管--—-—-—-——-——--—---———--————---—-—--———--—--—-----—---——------——-————--—--——-—19

电源维修入门

电源维修入门

第二部分 航嘉PC电源原理与维修实例

本篇，我们以PCB版本为HK328-51AP的典型机型为主，简述一下半桥式PC电源的整机工作原理，其它类型的机型原理可以参照此机触类旁通。

本篇附有100多个典型的PC电源维修实例供大家参考，故障杂，版本多，对于后续开发，生产的新兴机种和高端产品的检修，维修，希望能起到抛砖引玉的作用。

第一章 PC电源整机工作原理简述

第一节 工作原理方框图简述

下面以PCB版本机型HK328-51AP为例，简单讲述一下半桥式PC电源的整机工作原理。该半桥式PC电源的辅助电源+5VSB电路采用的是单管反激式分立元件，主变换电路则采用的是典型的半桥式功率变换电路，脉宽调制电路即PMW电路由芯片KA7500B完成，由四比较器LM339完成PS-ON/OFF，PG/PF，及各种保护检测等功能。

下面是该机型的原理方框简图：

从方框图最上端可以看出，该PC电源的转换过程为AC—DC—AC—DC的过程，就是说，把输入的交流电最终转换为低压直流电输出了。

从各方框图之间的联系可以看出，PWM电路为该电源的核心部分，主开关变换电路受控于驱动放大电路，而驱动放大电路受控于PWM电路，开关机PS-ON/OFF信号，各种保护信号，稳压调整等都由PWM电路经过处理，操纵驱动放大电路和主开关变换电路，PWM电路还输出有PG/PF信号，

+5VSB电源为一个独立的电路，其作用是，输出一个+5V电压，还给PWM电路提供一个VCC电压。

第二节 各部分电路原理简述

本节简述上一节的HK328-51AP的各方框图中的电路的工作任务，及其具体电路的原理，以输入交流市电220VAC/50Hz为例。

1 交流输入回路，EMI电路

这里是交流市电与PC电源的入口端，交流市电进入PC电源后，要经过设有过流，过压，限流等保护电路的检测，还要经过一级或者两级的EMI电路。

过流任务一般由保险丝完成，过压任务一般由压敏电阻完成，限流任务一般由热敏电阻完成。
