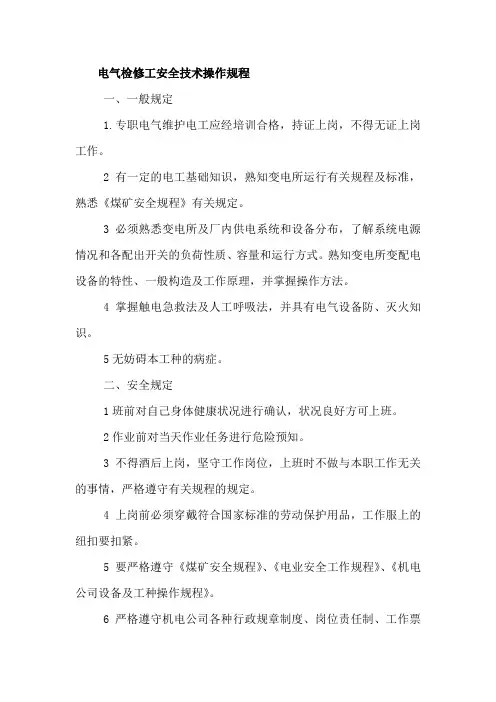

电气检修工安全技术操作规程

电气检修工安全技术操作规程

一、一般规定

1.专职电气维护电工应经培训合格，持证上岗，不得无证上岗工作。

2有一定的电工基础知识，熟知变电所运行有关规程及标准，熟悉《煤矿安全规程》有关规定。

3必须熟悉变电所及厂内供电系统和设备分布，了解系统电源情况和各配出开关的负荷性质、容量和运行方式。熟知变电所变配电设备的特性、一般构造及工作原理，并掌握操作方法。

4掌握触电急救法及人工呼吸法，并具有电气设备防、灭火知识。

5无妨碍本工种的病症。

二、安全规定

1班前对自己身体健康状况进行确认，状况良好方可上班。

2作业前对当天作业任务进行危险预知。

3不得酒后上岗，坚守工作岗位，上班时不做与本职工作无关的事情，严格遵守有关规程的规定。

4上岗前必须穿戴符合国家标准的劳动保护用品，工作服上的纽扣要扣紧。

5 要严格遵守《煤矿安全规程》、《电业安全工作规程》、《机电公司设备及工种操作规程》。

6严格遵守机电公司各种行政规章制度、岗位责任制、工作票和操作票制度等有关制度。

7非专职电气维护电工不得操作变电所及车间配电点设备，非电气人员，不得擅自操作电气设备。

8变电所倒闸操作必须由专职电气维护电工操作，需要停送电时要到电气办公室办理有关手续。

9倒闸操作必须执行唱票监护制，一人操作，一人监护。重要的或复杂的倒闸操作，由分管领导监护，由熟练的专职维护电工操作。

10操作前应进行默想口述模拟操作，无误后再进行实际操作。操作时要严肃认真，严禁做与操作无关的任何工作。

11操作时必须执行监护复诵制。按操作顺序操作，无误后向值班领导汇报。

12进行送电操作时要确认该线路上所有的工作人员已全部撤离，方可按规定程序送电。

13操作中有疑问时，不准擅自更改操作记录和操作票；必须向值班领导报告，弄清楚后再进行操作。

14操作高压设备要戴绝缘手套，穿绝缘靴或站在绝缘台上。雨天禁止在室外电力线路上进行检修作业，雷雨天气禁止倒闸操作。

15严禁带负荷停送刀闸（或隔离开关），停送刀闸（或隔离开关）要果断迅速，并注意刀闸是否断开或接触良好。

16电气设备停电后（包括事故停电），在未拉开开关和做好安全措施以前，不得触及设备或进入遮拦，以防突然来电。

17凡有可能反送电的开关必须加锁，开关上悬挂“小心反电”警示牌。

18变电所内不得存放易燃易爆物品，不得有鼠患，口洞封堵严密，变电所及配电点无漏雨现象。

19各类电气保护装置应按装置的技术要求和负载的有关参数正确整定和定期校验。任何人不得随便改动保护器的整定值，如发现整定值不合理时要做好记录，向电气主管技术员提出，以便及时校验整定。

20使用220伏手持式电气设备的操作手柄和工作中必须接触的部分，应有良好绝缘。在环境恶劣的地点工作，手持式电动工具必须使用安全电压。

21检查、检修、安装、挪移电气设备时，禁止带电作业，必须遵循停电、验电、放电的顺序进行工作。

22正确使用各种仪器、仪表。使用摇表测量电容绝缘时，应使用绝缘导线，测量时应由两人进行，被测电气设备必须断电、验电、放电后方可测试，测量中禁止他人接近，测试完要对所测试的设备及线路进行放电，放电时要用符合绝缘要求的工器具。

23检修后的设备线路，在送电前必须用摇表测绝缘情况，符合要求后，方可送电。

24在变电所配出线路上进行工作时，应办理工作票，挂停电牌，严禁约时停送电，严格执行谁停电谁送电制度。

25专职维护电工必须掌握触电急救法及人工呼吸法，并具备电气防、灭火知识。 26电气设备检修后，试送电和设备试运转时，必须注意周围及同一电气连接部分的其它工作人员的安全，防止误操作造成人身事故。

27在带电部分周围进行检修时，应保持足够的安全距离并且有专人监护。如果距离达不到安全要求，必须设法隔离，以免触及。

28设备上的所有电气安全保护装置，必须灵敏可靠，不得私自甩掉。

29所有设备的试验开关接火或拆火由专职电气维护电工负责，试验开关的负荷电缆由所在班组负责悬挂和整理。

30所有试验开关除在试验过程中，其余时间，必须将试验开关停电，开关手柄打到零位、闭锁并挂停电牌。

31电气设备周围严禁存放易燃易爆物品及杂物，保证通道畅通。

32严格执行停电、验电、放电、装设三相短路接地线安全技术措施。

33当发生人身触电及设备事故时，可不经许可立即断开有关设备的电源，但事后应立即向值班干部汇报。

三、操作准备

专职电气维护电工上岗后应按照以下内容进行巡回检查，并做好记录：

1检查电气设备的运行方式、倒闸操作情况、供配电线路和变电所及配电点、车间固定电气设备发生的异常情况。

2了解当日发生的事故、不安全情况和处理经过，因事故停止运行不准送电的开关。 3了解当日内未完的工作及注意事项，特别是班中停电检修的线路、有关设备情况。尚未结束的工作，仍有人从事电气作业的电气设备。

4阅读有关设备运行记录。

5检查各线路的运行状态、负荷情况、设备状况，电话通讯是否正常。

6检查仪器仪表、保护装置是否正常。

7清点工具、备件、消防器材和有关技术资料。

四、操作顺序

停电倒闸操作按照断路器、负荷侧开关、电源侧开关的顺序依次操作，送电顺序与此相反。

五、正常操作

1专职电气维护电工负责监视变电所内外电气设备、厂内所有配电点及厂内所有固定设备的安全运行情况，重点监视以下内容：

（1）变电所电气设备的主绝缘如瓷套管、支持瓷瓶应清洁、有无破损裂纹、异响及放电痕迹。

（2）变电所电气设备的油位、油色应正常，无漏油、渗油现象。

（3）变电所电气设备电缆、导电排的接头应无发热、变色、打火现象。

（4）变电所油开关、变压器温度应正常，油箱内无异响。

（5）仪表和信号指示、继电保护指示应正确。

（6）电气设备接地系统、高压接地保护装置和低压漏电保护装置工作正常。

2专职电气维护电工巡检期间应做好以下工作：

（1）接受值班领导指令，做好记录。

（2）观察负荷变化、仪表指示是否正常。

（3）巡视设备运行情况，并按规定做好记录。

3倒闸操作：

（1）倒闸操作必须根据值班领导的命令倒闸。受令人复诵无误后执行。

（2）倒闸操作时操作人要填写操作票。每张操作票只准填写一个操作任务。操作票应用钢笔或圆珠笔填写，且字迹工整清晰。

（3）操作人和监护人按操作票程序先默想口述模拟操作，无误后经值班领导审核签字后再执行实际操作。

4操作票应包括下列内容：

（1）应分、合的断路器和隔离开关（刀闸）。

（2）应切换的保护回路。

（3）应装拆的控制回路或电压互感器的熔断器。

（4）应装拆的接地线和接地开关。

（5）应封线的断路器和隔离开关（刀闸）。

（6）操作票应编号，按顺序使用。作废的操作票要盖“作废”印章。已操作的操作票盖“已执行”印章。

5进行倒闸操作前后应检查下列内容：

（1）分、合的断路器和隔离开关（刀闸）是否处在正确位置。 （2）各仪表、保护装置是否工作正常。

（3）检验电压，验明有无电压。

6停送电倒闸操作按上述操作项目规定进行，遵守如下操作程序

1）高压停送电操作

（1）停电操作顺序：按负荷侧断路器、负荷侧隔离刀闸、电源侧断路器、电源侧下隔离刀闸、电源侧上隔离刀闸的顺序依次操作。

（2）送电操作顺序：按电源侧上隔离刀闸、电源侧下隔离刀闸、电源侧断路器、负荷侧隔离刀闸、负荷侧断路器的顺序依次操作。

2）低压高压停送电操作

（1）送电顺序：先送电源，后送负荷。

（2）停电顺序：先停负荷，后停电源。

（3）变压器停、送电操作

（4）变压器送电时，先送高压，后送低压。

（5）变压器停电时，先停低压，后停高压。

7专职电气维护人员从事电气作业或处理事故时，应在值班领导的指示下做如下工作：

（1）停电：将检修设备的高低压侧全部断开，且有明显的断开点，开关的把手必须锁住。

（2）验电：必须将符合电压等级的验电笔在有电的设备上验电并确认验电笔正常后，再对检修设备的两侧分别验电。

（3）放电：验明检修的设备确无电压后，装设地线，先接接地端，后将地线的另一端对检修停电的设备进行放电，直至放尽电荷为止。

（4）装设接地线：使用符合规定的导线，先接接地端，后接三相短路封闭地线。拆除地线时顺序与此相反。

①装拆地线均应使用绝缘棒或戴绝缘手套；

②接地线接触必须良好；

③接地线禁止在三相上缠绕。

（5）悬挂标志牌和装设遮栏。

①在合闸即可将电送到工作地点的开关操作把手上，必须悬挂“有人工作，禁止合闸”的警示牌，必要时应加锁。

②部分停电时，安全距离小于规定距离的停电设备，必须装设临时遮栏，并挂“止步，高压危险！”的警示牌。

8准备受电

（1）断路器操作机构及跳闸机构应处于完好状态。

（2）隔离开关及母线应无异常。

（3）变压器瓷瓶应无裂纹，接地应完好，端子接线应紧固，油色、油标正常。

9．受电

（1）合上电源的隔离开关及断路器。

（2）合上变压器一次的隔离开关及断路器，观察变压器空载运行应正常。

（3）合上变压器二次隔离开关及断路器。 10.送电

（1）配出线开关操作机构及跳闸机构应处完好状态。

（2）合上配出线的隔离开关及断路器。

11．停电

（1）断开配出线的断路器及隔离开关。

（2）断开变压器二次断路器及隔离开关。

（3）断开变压器一次的断珞器及隔离开关。

（4）断开电源的断路器及隔离开关。

12.低压馈电开关操作

（1）低压馈电开关停电时，在切断开关后，实行闭锁，并在开关手柄上挂上“有人工作，禁止合闸”警示牌。

（2）低压馈电开关送电时，取下开关手柄上的“有人工作，禁止合闸”牌后解除闭锁’，操作手柄，合上开关。同时，观看检漏继电器绝缘指示，当指针指示低手规定值时，必须立即切断开关，责令作业人员进行处理或向值班领导，严禁甩掉漏电继电器强行送电。

（3）供电系统正常供电时，若开关突然跳闸，不准送电，必须向值班领导汇报，查找原因进行处理，只有当故障排除后，才允许送电。

六、特殊操作

1．发生人身触电及设备事故时，可不经许可立即断开有关设备的电源，但事后应立即向值班领导汇报。

2．在供电系统正常供电时，若开关突然跳闸，不准送电，必须
