AUTOCAD在矿山测量中的应用

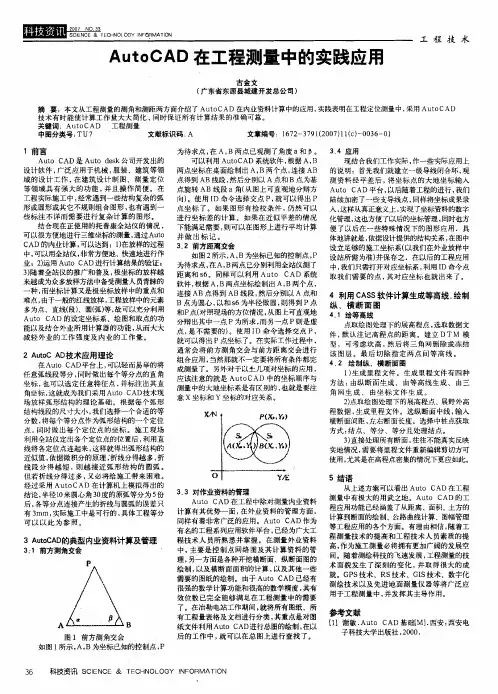

[ECHNO[OGYIN厂巴日MATION工程技术AutoCAO在工程测量中的实践应用古金文(广东省东源县城建开发总公司)摘要:本文从工程测量的测角和测距两方面介绍了AutoCAD在内业资料计算中的应用，实践表明在工程定位测量中，采用Aut0CAD技术有时能使计算工作量大大简化，同时保证所有计算结果的准确可靠。关键词:AutoCAD工程测量中图分类号:TU7文献标识码:A文章编号:1672一3791(2007)11(c卜0036一011前言AutoCAD是Autodesk公司开发出的设计软件，广泛应用于机械，服装、建筑等领域的设计工作，在建筑设计制图、测量定位等领域具有强大的功能，并且操作简便。在工程实际施工中，经常遇到一些结构复杂的弧形或圆形或其它不规则组合图形，也有遇到一些标注不详而需要进行复杂计算的图形。结合现在正使用的托普康全站仪的情况，可以很方便地进行三维坐标的测量，通过AutoCAD的内业计算，可以达到:1)在放样的过程中，可以用全站仪，非常方便地、快速地进行作业;2)运用Aut0CAD进行计算结果的验证，3)随着全站仪的推广和普及，极坐标的放样越来越成为众多放样方法中备受测量人员青睐的一种，而坐标计算又是极坐标放样中的重点和难点，由干一般的红线放样，工程放样中的元素多为点、直线(段)、圆(弧)等，故可以充分利用AutoCAD的设定坐标系、绘图和取点的功能以及结合外业所用计算器的功能，从而大大减轻外业的工作强度及内业的工作量。为待求点，在A，B两点已观测了角度a和p。可以利用AutoCAD系统软件，根据A，B两点坐标在桌面绘制出A，B两个点，连接AB点得到AR线段，然后分别以A点和B点为基点旋转AB线段a角(从图上可直观地分辩方向)。使用ID命令选择交点P，就可以得出P点坐标了。如果图形有检校条件，仍然可以进行坐标差的计算。如果在近似平差的情况下能满足需要，则可以在图形上进行平均计算并做出标记。3.2前方距离交会如图2所示，A，B为坐标已知的控制点，P为待求点，在A，B两点已分别利用全站仪测了距离和56。同样可以利用AutoCAD系统软件，根据A，B两点坐标绘制出A，B两个点，连接AB点得到AB线段，然后分别以A点和B点为圆心，以和56为半径做圆，则得到P点和P点(对照现场的方位情况，从图上可直观地分辩出其中一点P为所求，而另一点P则是虚点，是不需要的)。使用ID命令选择交点P，就可以得出P点坐标了。在实际工作过程中，通常会将前方测角交会与前方距离交会进行组合应用，当然那就不一定要将所有条件都完成测量了。另外对于以土几项对坐标的应用，应该注意的就是AutoCAD中的坐标顺序与坝IJ量中的大地坐标系是有区别的，也就是要注意X坐标和Y坐标的对应关系。3.4应用现结合我们工作实际，作一些实际应用上的说明:首先我们就建立一级导线闭合环，观测资料经平差后，将坐标点的大地坐标输人AutoCAD平台，以后随着工程的进行，我们陆续加密了一些支导线点，同样将坐标成果录人，这样从真正意义上，实现了坐标资料的数字化管理，这也方便了以后的坐标管理，同时也方便了以后在一些特殊情况下的图形应用.具体地讲就是，依据设计提供的结构关系，在图中设立足够的施工坐标系(以我们在外业放样中设站所需为淮)并保存之.在以后的工程应用中，我们只需打开对应坐标系，利用ID命令点取我们需要的点，其对应坐标也就出来了。ZAutOCAO技术应用理论在AutocAD平台上，可以轻而易举的将任意弧线段等分，同时做出每个等分点的直角坐标，也可以选定任意特征点，并标注出其直角坐标，这就成为我们采用AutoCAD技术现场放样弧形结构的理论基础。根据每个弧形结构线段的尺寸大小，我们选择一个合适的等分数，将每个等分点作为弧形结构的一个定位点，同时做出每个定位点的坐标。施工现场利用全站仪定出各个定位点的位置后，利用直线将各定位点连起来，这样就得出弧形结构的近似值，依据微积分的原理，’折线分得越多，折线段分得越短，则越接近弧形结构的圆弧。但若折线分得过多，又必将给施工带来困难。经过采用AutoCAD在计算机上模拟得出的结论，半径10米圆心角30度的原弧等分为5份后，各等分点连接产生的折线与圆弧的误差只有3mm，实际施工中是可行的，具体工程等分可以以此为参照。X尸刊P(瓜，b)4利用CASS软件计算生成等高线，绘制纵、横断面图4.，绘等高线点取绘图处理下的展高程点，选取数据文件，默认注记高程点的距离。建立DTM模型，可考虑坎高，然后将三角网删除或冻结该图层。最后切除指定两点间等高线。4.2绘制纵、横断面图1)生成里程文件。生成里程文件有四种方法:由纵断面生成、由等高线生成、由三角网生成、由坐标文件生成。2)点取绘图处理下的展高程点、展野外高程数据，生成里程文件。选纵断面中线，输人横断面间距，左右断面长度。选择中桩点获取方式:结点、等分、等分且处理结点。3)直接处理所有断面，往往不能真实反映实地情况，需要将里程文件重新编辑剪切方可使用，尤其是在高程点密集的情况下更应如此。丫诊艺3AutoCAO的典型内业资料计算及管理3:1前方测角交会5结语从上述方案可以看出Aut0CAD在工程测量中有极大的用武之地。Aut0CAD的工程应用功能已经涵盖了从距离、面积、土方的计算到断面的绘制、公路曲线计算、图幅管理等工程应用的各个方面。有理由相信，随着工程测量技术的提高和工程技术人员素质的提高，作为施工测量必将拥有更加广阔的发展空间。随着测绘科技的飞速发展，工程测量的技术面貌发生了深刻的变化，并取得很大的成就。GPS技术、RS技术、GIS技术、数字化测绘技术以及先进地面测量仪器等将广泛应用于工程测量中，并发挥其主导作用。A‘~‘~~~j~舀~-~J-山B图1前测角交会如图1所示，A，B为坐标已知的控制点，P3，3对作业资料的管理Aut0CAD在工程中除对测量内业资料计算有其优势一面，在外业资料的管理方面，同样有着非常广泛的应用。Aut0CAD作为有名的工程系列应用软件平台，已经为广大工程技术人员所熟悉并掌握。在测量外业资料中，主要是控制点网络图及其计算资料的管理，另一方面是各种开挖横断面、纵断面图的绘制，以及横断面面积的计算，以及其他一些需要的图纸的绘制。由于AutoCAD已经有很强的数学计算功能和很高的数学精度，其有效位数已完全能够满足在工程测量中的需要了。在冶勒电站工作期间，就将所有图纸、所有工程量表格及文档进行分类，其重点是对图纸文件利用AutoCAD进行总图的绘制，在以后的工作中，就可以在总图上进行查找了。参考文献tll谢敏.AutoCAD基础{MI.西安:西安电子科技大学出版社，2000.科技资讯SCIENCE&一巨CHNOLOGYINFO日MAT10N

测量新技术在矿山测量中的应用

摘要：近年来在经济发展带动下,矿山运营工作也取得了较快的发展。对于矿山企业来讲,矿山测量工作是至关重要的,矿山测量工作不仅对工作精密度的要求较高,而且对测量工作的准确性也有较高的要求。本文对测绘新技术在矿山测量中的应用进地了具体的阐述。

关键词：矿山测量；新技术；应用

引言

目前矿山行业发展的速度较快,开展矿山测量工作,可以对矿产资源进行合理的研究,从而对其开发和利用,同时确保开发利用工作中的安全性。由于测量工作中涉及多个方面,而且任何一个地方出现问题都可能带来严重的后果,所以加强矿山测量工作的研究力度是势在必行。而且随着矿山行业的发展,测绘学也被才入进行,这不仅有效的推动了矿山事业的发展,同时也使测绘技术得以较快的发展,因此测绘技术的应用,对于矿测量工作精准度起到了积极的作用,有效的推动了矿山工作的进程。

一、测绘新技术概述

自测绘技术以一门独立学科开展以来,在计算机技术、通讯技术和信息技术的快速发展的前提下取得了非常快速的发展,同时为了更好的适应社会的实际需求,测绘技术体系及研究领域也在不断的发生着变化,增加了与高新技术的融合,使其在激烈的市场竞争中占据优势,从而使测绘行业成为信息产业的核心,同时其服务范围和内容也不再是简单的测图和制图,而是得到了不断的延伸,向空间数据领域发展,与国民经济和国防建设事业密切相关,所以测绘行业在信息化时代,特别是在数字化信息建设中发挥着重要的作用。

二、测绘新技术在矿山测量中的应用

1、全站仪在矿山测量中的应用

我国目前仅有南方测绘仪器公司生产的NTS-200系列全站仪。全站仪的使用面很大，包括矿山以及其他地面工作的测量，发展速度很快，全站仪本身既有测距仪的工作优势，也能包含经纬仪的工作特点，它表现测量结果呈现出数字化较强的优点，它的操作较为便捷，表现出强大的工作性能，能够利用互联网的工作优势发挥效果，普及性强，测量可应用全站仪，这一仪器具备很强的数字化与智能化的优点。

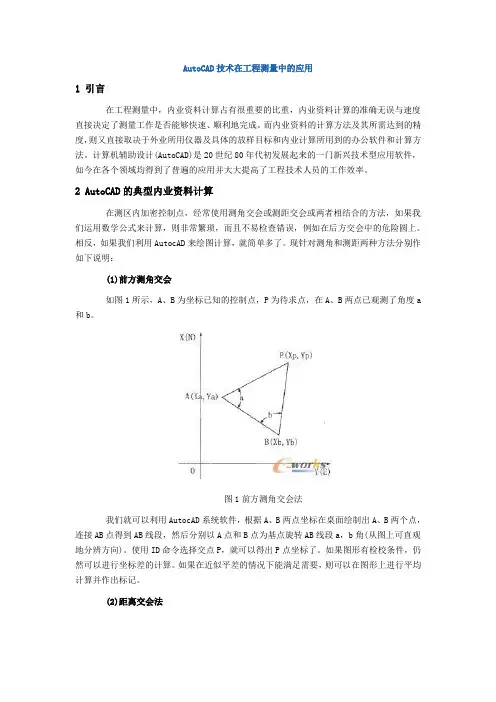

AutoCAD技术在工程测量中的应用

1 引言

在工程测量中，内业资料计算占有很重要的比重，内业资料计算的准确无误与速度直接决定了测量工作是否能够快速、顺利地完成。而内业资料的计算方法及其所需达到的精度，则又直接取决于外业所用仪器及具体的放样目标和内业计算所用到的办公软件和计算方法。计算机辅助设计(AutoCAD)是20世纪80年代初发展起来的一门新兴技术型应用软件，如今在各个领域均得到了普遍的应用并大大提高了工程技术人员的工作效率。

2 AutoCAD的典型内业资料计算

在测区内加密控制点，经常使用测角交会或测距交会或两者相结合的方法，如果我们运用数学公式来计算，则非常繁琐，而且不易检查错误，例如在后方交会中的危险圆上。相反，如果我们利用AutocAD来绘图计算，就简单多了。现针对测角和测距两种方法分别作如下说明：

(1)前方测角交会

如图1所示，A、B为坐标已知的控制点，P为待求点，在A、B两点已观测了角度a和b。

图1前方测角交会法

我们就可以利用AutocAD系统软件，根据A、B两点坐标在桌面绘制出A、B两个点，连接AB点得到AB线段，然后分别以A点和B点为基点旋转AB线段a，b角(从图上可直观地分辨方向)。使用ID命令选择交点P，就可以得出P点坐标了。如果图形有检校条件，仍然可以进行坐标差的计算。如果在近似平差的情况下能满足需要，则可以在图形上进行平均计算并作出标记。

(2)距离交会法 如图2所示，A、B为坐标已知的控制点，P为待求点，直接将仪器架设在P点上，利用全站仪分别测得距离Sa和Sb。

图2 距离交会法

我们就同样可以利用AutocAD系统软件，根据A、B两点坐标绘制出A、B两个点，连接AB点得到AB线段，然后分别以A点和B点为圆心，以sa和sb为半径作圆，则得到P点和P1点(对照现场的方位情况，从图上可直观地分辨出其中一点P为所求，而另一点P1则是虚点，是我们不需要的)。使用ID命令选择交点P，就可以得出P点坐标了。在实际工作过程中，我们通常会将前方测角交会与前方距离交会进行组合应用，当然那就不一定要将所有条件都完成测量了。另外对于以上几项对坐标的应用，应该注意的就是Auto．cAD中的坐标顺序与我们测量中的大地坐标系是有区别的，也就是要注意x坐标和Y坐标的对应关系。

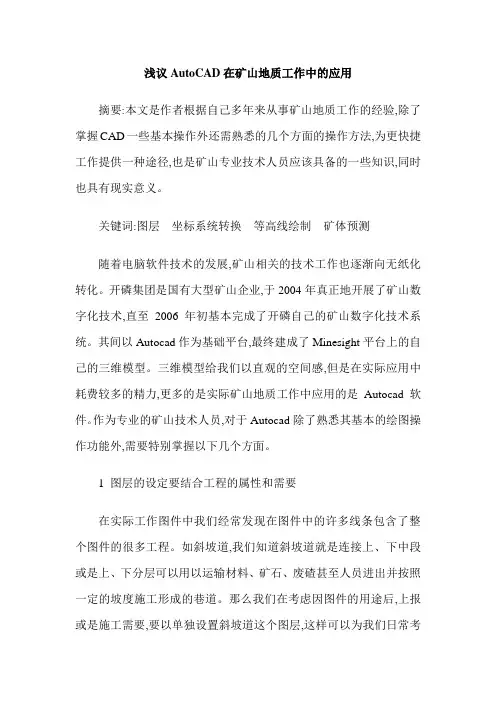

浅议AutoCAD在矿山地质工作中的应用

摘要:本文是作者根据自己多年来从事矿山地质工作的经验,除了掌握CAD一些基本操作外还需熟悉的几个方面的操作方法,为更快捷工作提供一种途径,也是矿山专业技术人员应该具备的一些知识,同时也具有现实意义。

关键词:图层 坐标系统转换 等高线绘制 矿体预测

随着电脑软件技术的发展,矿山相关的技术工作也逐渐向无纸化转化。开磷集团是国有大型矿山企业,于2004年真正地开展了矿山数字化技术,直至2006年初基本完成了开磷自己的矿山数字化技术系统。其间以Autocad作为基础平台,最终建成了Minesight平台上的自己的三维模型。三维模型给我们以直观的空间感,但是在实际应用中耗费较多的精力,更多的是实际矿山地质工作中应用的是Autocad软件。作为专业的矿山技术人员,对于Autocad除了熟悉其基本的绘图操作功能外,需要特别掌握以下几个方面。

1 图层的设定要结合工程的属性和需要

在实际工作图件中我们经常发现在图件中的许多线条包含了整个图件的很多工程。如斜坡道,我们知道斜坡道就是连接上、下中段或是上、下分层可以用以运输材料、矿石、废碴甚至人员进出并按照一定的坡度施工形成的巷道。那么我们在考虑因图件的用途后,上报或是施工需要,要以单独设置斜坡道这个图层,这样可以为我们日常考虑生产提供便利。而在一个中段内存在的连接上、下分层的斜坡道则就归入本分层的图层中,其中就包含了在分层间施工的切割工程、溜井工程、人工顶柱等,如此设置的好处是当一个矿段工程很多时,我们需要看某一分层或是用某一分层来形成设计图,则可以关其他图层便可只剩该图层,可清晰地对其进行操作。

2 不同坐标系统间的坐标转换

在不同坐标系统之间对图件进行转换,如从西安80坐标转换到北京54坐标,存在着变形,我们必须加以考虑。根据图幅区内包含的GPS点的多少,若仅有两个点则可以利用Coord GM软件进行四参数的计算,一个已知则进行三参数计算,三个已知点以上则进行七参数的计算,最后利用计算的参数结果对年有的点坐标进行成批的转换。在Autocad平台上进行转换,则应首先倒入两个不同坐标系的点,至少有两个点,不同坐标系应设置不同的图层,分别用多段线连接点,比较不同坐标系间线段的长度。如从西安80转到北京54坐标,首先锁定北京54图层,点击线段特性可反看到线段的长度,依据精度的需要可以点击CAD界面中的格式栏中单位进行精度的设定。再利用CAL的命令计算转换的比例,右键复制比例结果;输入SC命令(缩放),选择整个图幅,确定(回车),粘贴刚复制的比例结果,回车即可;第二步,解锁刚锁定的北京54图层,删除连接两点间的多段线,用line(直线)命令再连接两点,点击直线特性则可以看到直线的方位角度并记录下方位数据。第三步再次锁定北京54图层,在命令栏输入RO(旋转),框选整个图幅——回车——指定基点——输入R(参照)——再次指定原来的基点——再指定西安80图层中线段上的任意点——输入刚记录的方位数据——回车;第四步,在命令栏输入M(移动)——框选整个图幅——回车——指定西安80环境下的GPS点——再指定北京54环境下对应的GPS点——回车即可完成两坐标系统间的转换。最后再删除掉两GPS点间的线段和相应的西安80环境下的点和线。
